Оптика низкоразмерных структур - 2012.ppt

  • Количество слайдов: 23

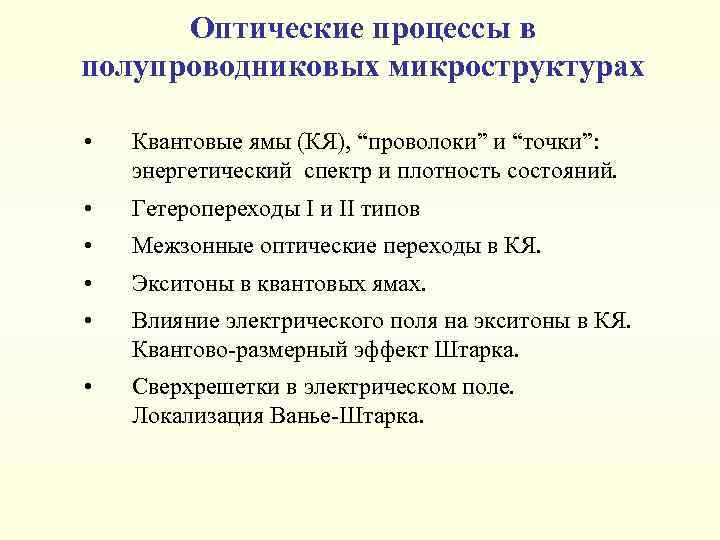

Оптические процессы в полупроводниковых микроструктурах • Квантовые ямы (КЯ), “проволоки” и “точки”: энергетический спектр Оптические процессы в полупроводниковых микроструктурах • Квантовые ямы (КЯ), “проволоки” и “точки”: энергетический спектр и плотность состояний. • Гетеропереходы I и II типов • Межзонные оптические переходы в КЯ. • Экситоны в квантовых ямах. • Влияние электрического поля на экситоны в КЯ. Квантово-размерный эффект Штарка. • Сверхрешетки в электрическом поле. Локализация Ванье-Штарка.

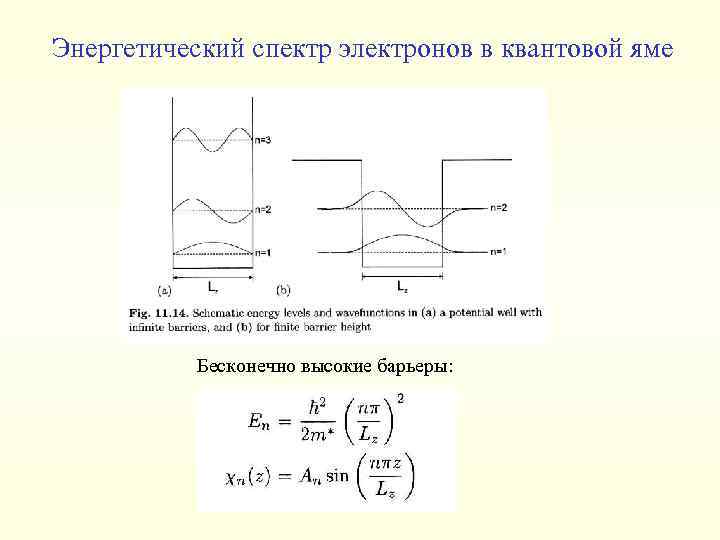

Энергетический спектр электронов в квантовой яме Бесконечно высокие барьеры: Энергетический спектр электронов в квантовой яме Бесконечно высокие барьеры:

Плотность состояний в электронных системах различной размерности 3 D 2 D 1 D 0 Плотность состояний в электронных системах различной размерности 3 D 2 D 1 D 0 D

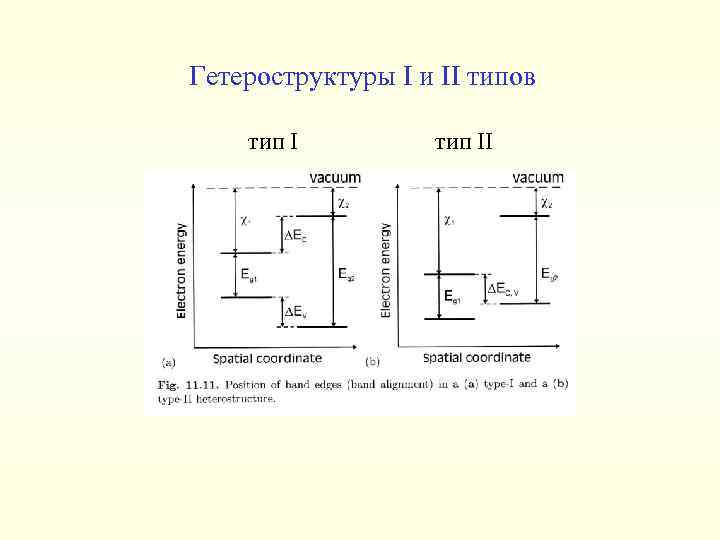

Гетероструктуры I и II типов тип II Гетероструктуры I и II типов тип II

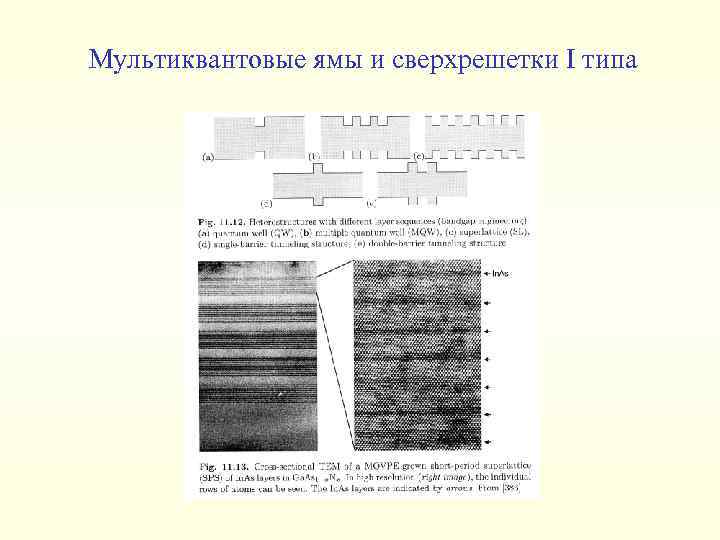

Мультиквантовые ямы и сверхрешетки I типа Мультиквантовые ямы и сверхрешетки I типа

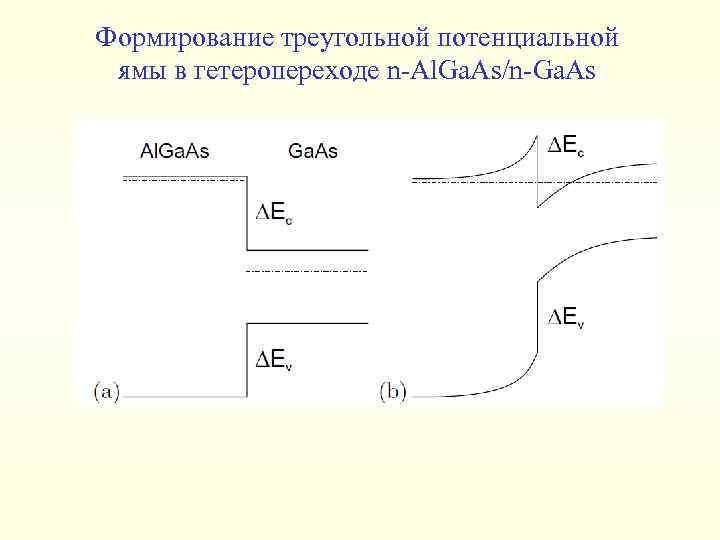

Формирование треугольной потенциальной ямы в гетеропереходе n-Al. Ga. As/n-Ga. As Формирование треугольной потенциальной ямы в гетеропереходе n-Al. Ga. As/n-Ga. As

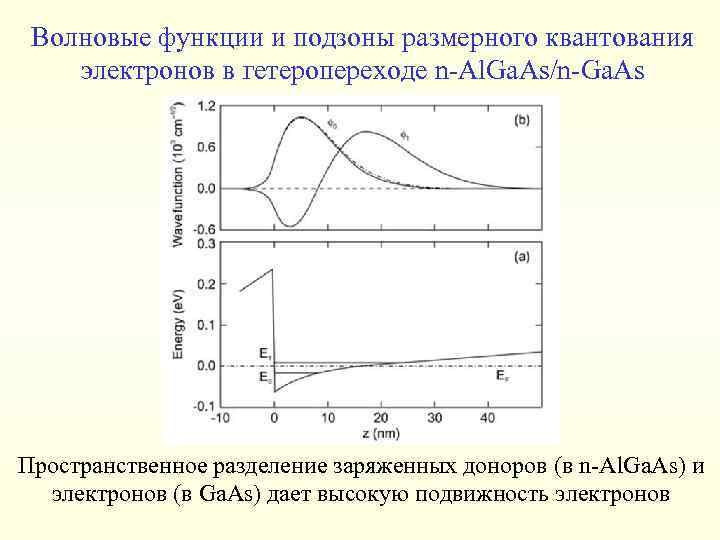

Волновые функции и подзоны размерного квантования электронов в гетеропереходе n-Al. Ga. As/n-Ga. As Пространственное Волновые функции и подзоны размерного квантования электронов в гетеропереходе n-Al. Ga. As/n-Ga. As Пространственное разделение заряженных доноров (в n-Al. Ga. As) и электронов (в Ga. As) дает высокую подвижность электронов

Плотность состояний в электронных системах различной размерности и межзонные оптические переходы 3 D 2 Плотность состояний в электронных системах различной размерности и межзонные оптические переходы 3 D 2 D 1 D 0 D

Квантово-размерный эффект Штарка Поле вдоль оси роста F=0 F z Поле в плоскости ямы Квантово-размерный эффект Штарка Поле вдоль оси роста F=0 F z Поле в плоскости ямы F z

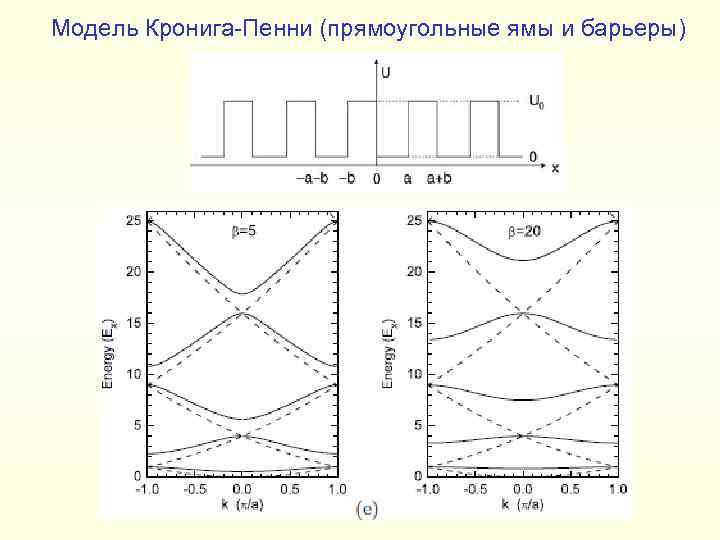

Модель Кронига-Пенни (прямоугольные ямы и барьеры) Модель Кронига-Пенни (прямоугольные ямы и барьеры)

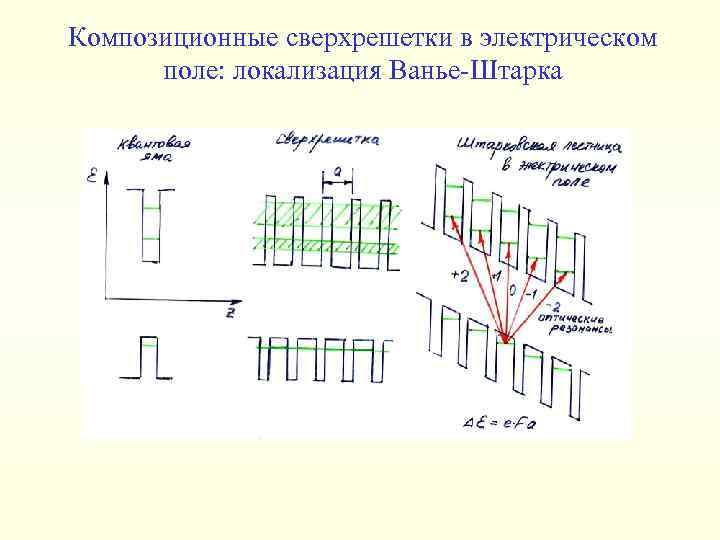

Композиционные сверхрешетки в электрическом поле: локализация Ванье-Штарка Композиционные сверхрешетки в электрическом поле: локализация Ванье-Штарка

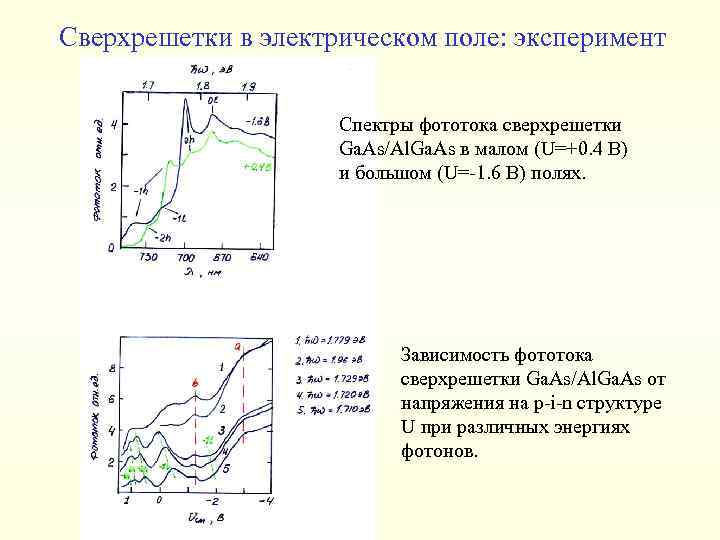

Cверхрешетки в электрическом поле: эксперимент Спектры фототока сверхрешетки Ga. As/Al. Ga. As в малом Cверхрешетки в электрическом поле: эксперимент Спектры фототока сверхрешетки Ga. As/Al. Ga. As в малом (U=+0. 4 В) и большом (U=-1. 6 В) полях. Зависимость фототока сверхрешетки Ga. As/Al. Ga. As от напряжения на p-i-n структуре U при различных энергиях фотонов.

Зависимость энергий переходов Ванье-Штарка от электрического поля: «веерная диаграмма» Зависимость энергий переходов Ванье-Штарка от электрического поля: «веерная диаграмма»

Формирование треугольной потенциальной ямы в гетеропереходе n-Al. Ga. As/n-Ga. As Формирование треугольной потенциальной ямы в гетеропереходе n-Al. Ga. As/n-Ga. As

Волновые функции и подзоны размерного квантования электронов в гетеропереходе n-Al. Ga. As/n-Ga. As Волновые функции и подзоны размерного квантования электронов в гетеропереходе n-Al. Ga. As/n-Ga. As

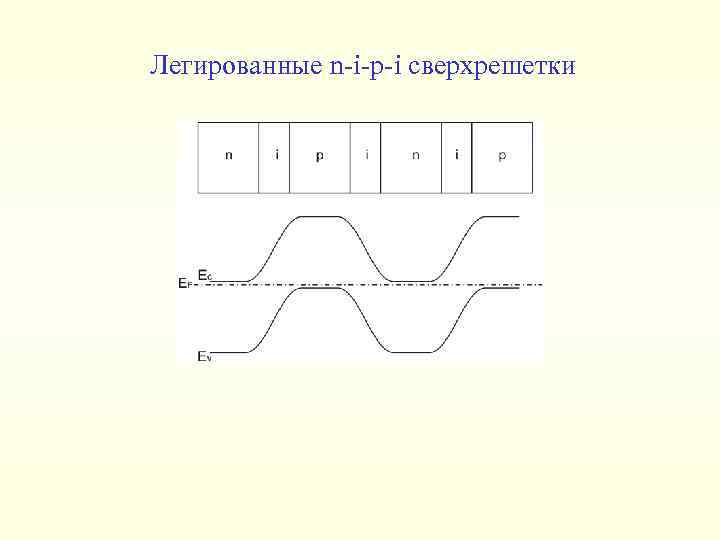

Легированные n-i-p-i сверхрешетки Легированные n-i-p-i сверхрешетки

Дельта ( )-легирование Дельта ( )-легирование

-легированные n-i-p-i сверхрешетки «Диэлектрическая» -легированная n-i-p-i сверхрешетка «Полуметаллическая» -легированная n-i-p-i сверхрешетка -легированные n-i-p-i сверхрешетки «Диэлектрическая» -легированная n-i-p-i сверхрешетка «Полуметаллическая» -легированная n-i-p-i сверхрешетка

Оптические процессы в полупроводниковых микроструктурах • Квантовые ямы (КЯ), “проволоки” и “точки”: энергетический спектр Оптические процессы в полупроводниковых микроструктурах • Квантовые ямы (КЯ), “проволоки” и “точки”: энергетический спектр и плотность состояний. • Гетеропереходы I и II типов • Межзонные оптические переходы в КЯ. • Экситоны в квантовых ямах. • Влияние электрического поля на экситоны в КЯ. Квантово-размерный эффект Штарка. • Композиционные сверхрешетки. • Легированные сверхрешетки. • Квантовые нити и квантовые точки. Плотность состояний.
