Оптические датчики Строение оптических датчиков Три

Оптические датчики

Строение оптических датчиков

Три группы оптических датчиков: • тип T - датчики барьерного типа (приём луча от отдельно стоящего излучателя) • тип R - датчики рефлекторного типа (приём луча, отражённого катафотом) • тип D - датчики диффузионного типа (приём луча, рассеянно отражённого объектом)

тип T - датчики барьерного типа Приём луча от отдельно стоящего излучателя

тип R - датчики рефлекторного типа приём луча, отражённого катафотом

тип D - датчики диффузионного типа приём луча, рассеянно отражённого объектом

Волоконно-оптические датчики

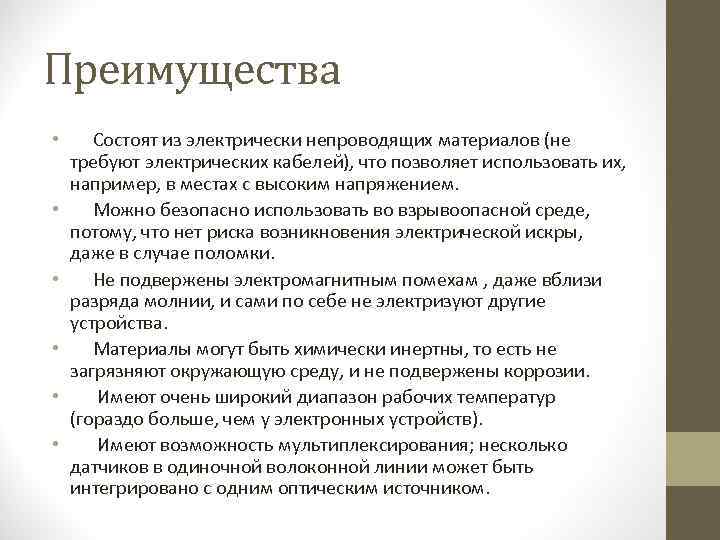

Преимущества • Состоят из электрически непроводящих материалов (не требуют электрических кабелей), что позволяет использовать их, например, в местах с высоким напряжением. • Можно безопасно использовать во взрывоопасной среде, потому, что нет риска возникновения электрической искры, даже в случае поломки. • Не подвержены электромагнитным помехам , даже вблизи разряда молнии, и сами по себе не электризуют другие устройства. • Материалы могут быть химически инертны, то есть не загрязняют окружающую среду, и не подвержены коррозии. • Имеют очень широкий диапазон рабочих температур (гораздо больше, чем у электронных устройств). • Имеют возможность мультиплексирования; несколько датчиков в одиночной волоконной линии может быть интегрировано с одним оптическим источником.

Классификация основных структур ВОД
