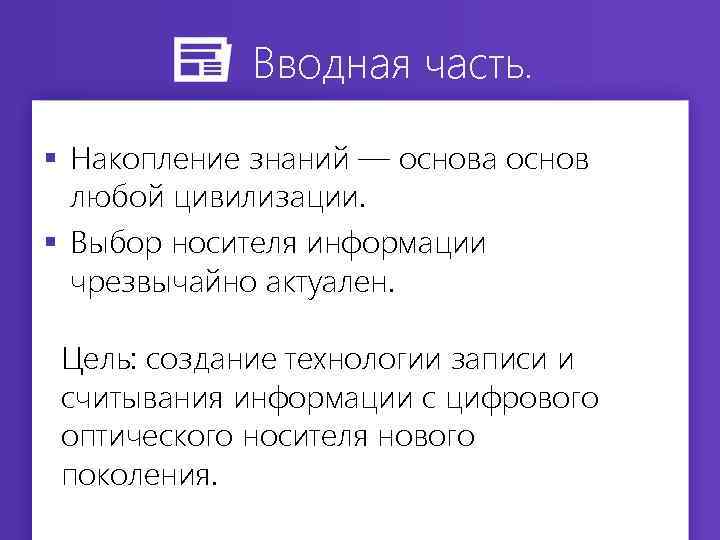

Вводная часть. § Накопление знаний — основа основ любой цивилизации. § Выбор носителя информации чрезвычайно актуален. Цель: создание технологии записи и считывания информации с цифрового оптического носителя нового поколения.

Статистика Facebook 350 млн ежедневно 240 млрд. фотографий Старые фотографии

Требования к устройству. § § § § Вирусоустойчивость; Высокое качество записи; Высокая скорость чтения; Высокая скорость записи и обмена данными; Огромный объем памяти; Большой срок эксплуатации; Маленький размер; Надежность в сохранении информации;

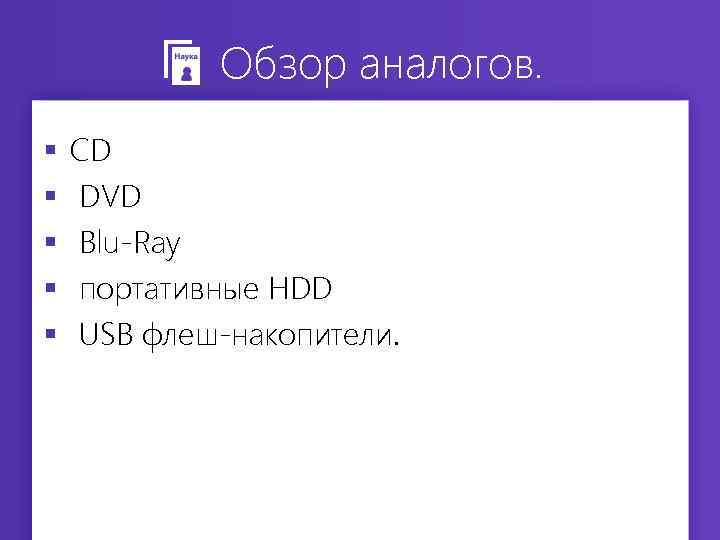

Обзор аналогов. § § § CD DVD Blu-Ray портативные HDD USB флеш-накопители.

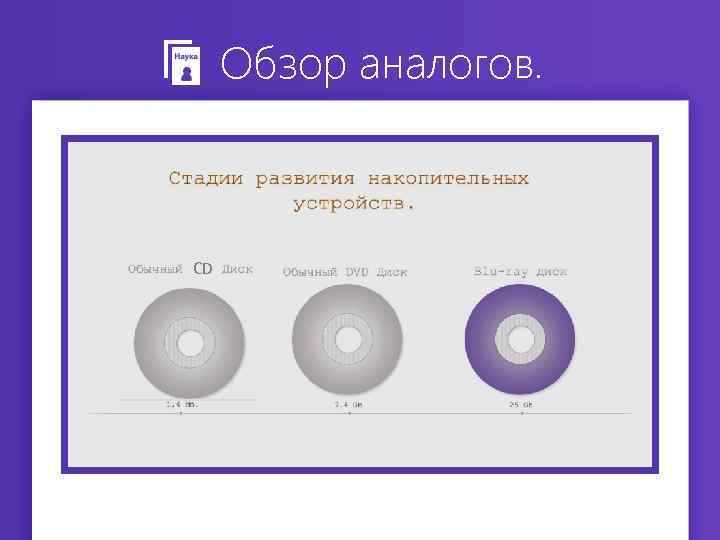

Обзор аналогов. CD

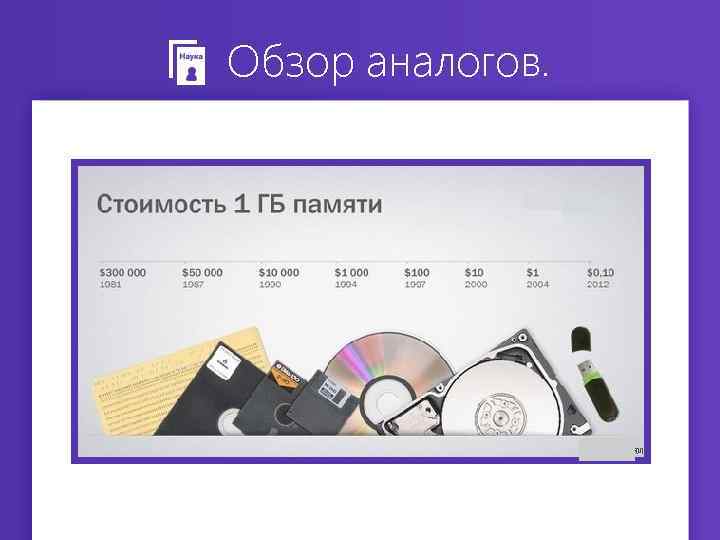

Обзор аналогов.

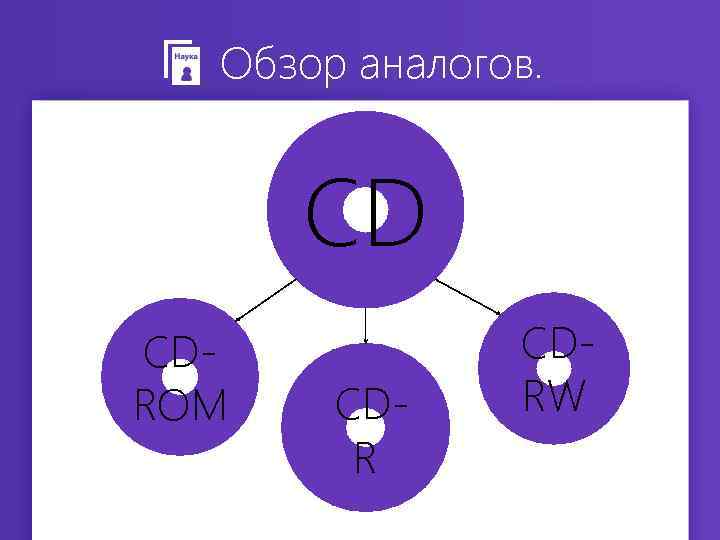

Обзор аналогов. CD CDROM CDRW

CD, DVD, Blu-ray. Плюсы: § § Цена Распространенность § Быстрый доступ и запись § Минусы: Нет механизмов защиты от копирования Хрупкость Неустойчивость к царапинам и прочим повреждениям вплоть до потери данных

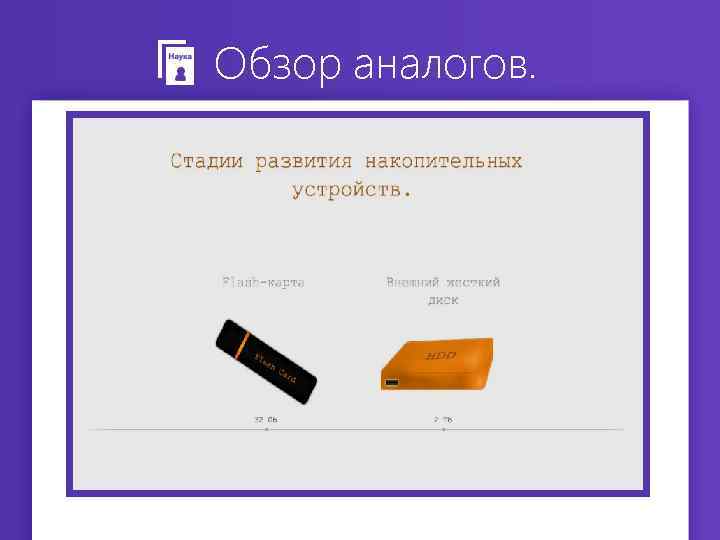

Обзор аналогов.

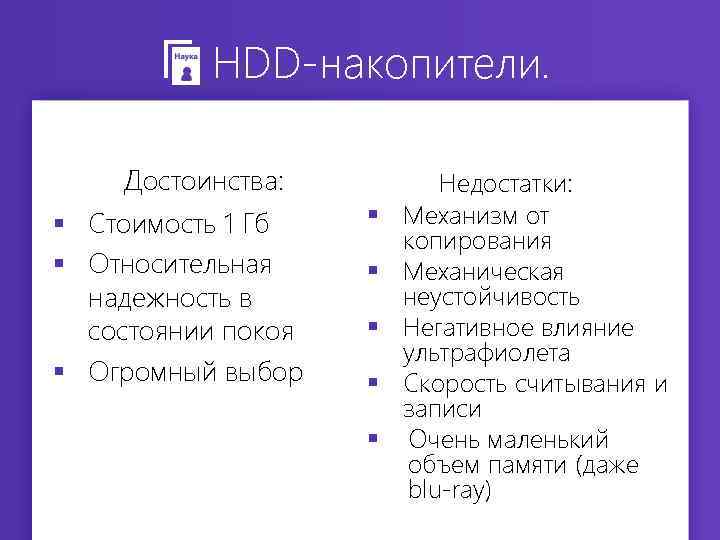

HDD-накопители. Достоинства: § Стоимость 1 Гб § Относительная надежность в состоянии покоя § Огромный выбор § § § Недостатки: Механизм от копирования Механическая неустойчивость Негативное влияние ультрафиолета Скорость считывания и записи Очень маленький объем памяти (даже blu-ray)

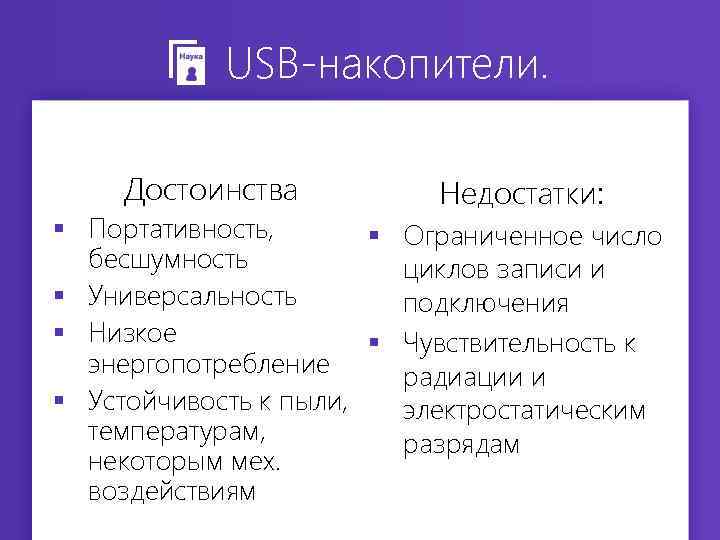

USB-накопители. Достоинства Недостатки: § Портативность, § Ограниченное число бесшумность циклов записи и § Универсальность подключения § Низкое § Чувствительность к энергопотребление радиации и § Устойчивость к пыли, электростатическим температурам, разрядам некоторым мех. воздействиям

Обзор аналогов.

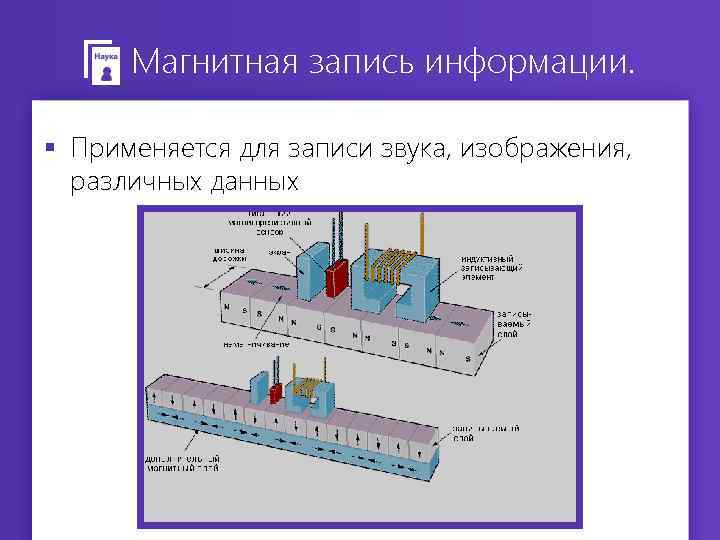

Магнитная запись информации. § Применяется для записи звука, изображения, различных данных

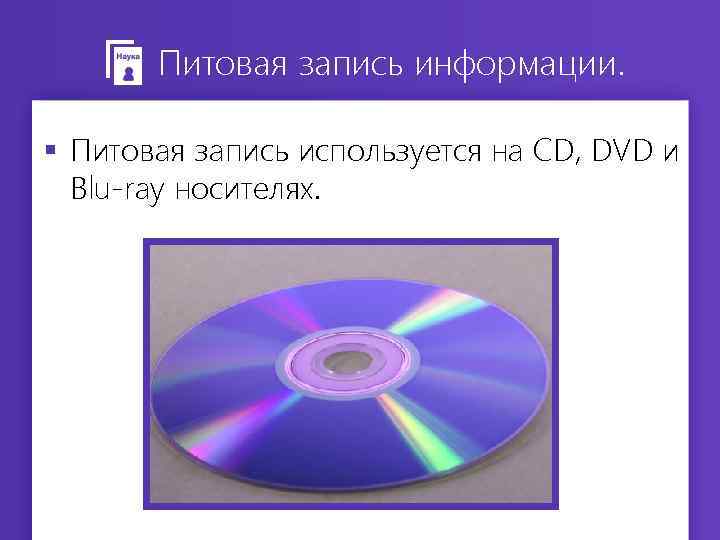

Питовая запись информации. § Питовая запись используется на CD, DVD и Blu-ray носителях.

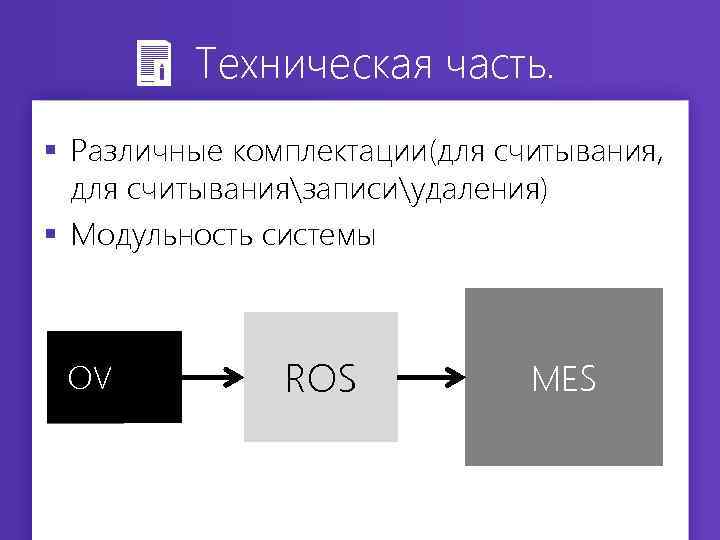

Техническая часть. § Различные комплектации(для считывания, для считываниязаписиудаления) § Модульность системы OVMD ROS MES

Обзор OVMD.

Обзор OVMD (Digital Sandwich). Формат А 4 (Large) А 5 (Medium) ISO 7810 ID-1 (Compact) Длина (мм) 210 297 1. 001 28. 2 148 210 1. 001 14. 1 55 85 1. 001 2. 1 Ширина (мм) Высота (мм) Объем памяти доступный для записи (Тб)

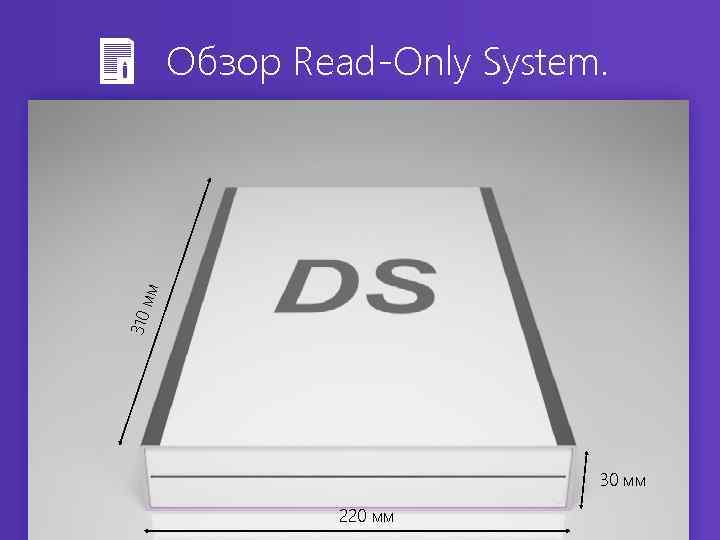

310 мм Обзор Read-Only System. 30 мм 220 мм

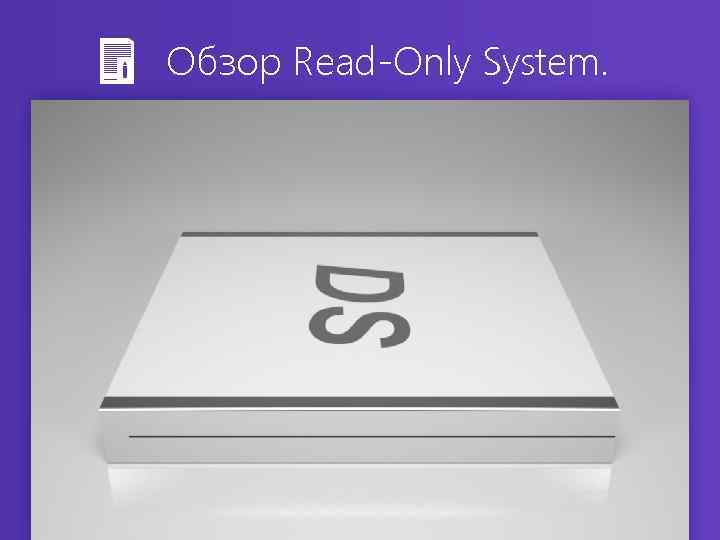

Обзор Read-Only System.

30 0 Обзор Memory Editing System. 100 355

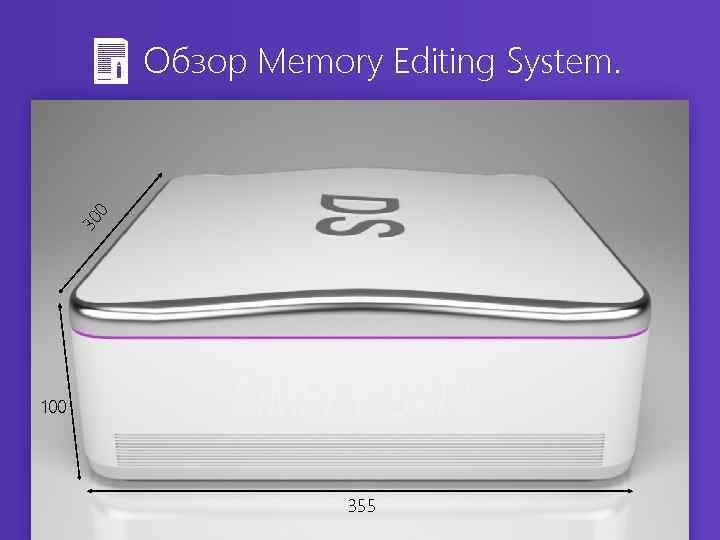

Обзор Memory Editing System.

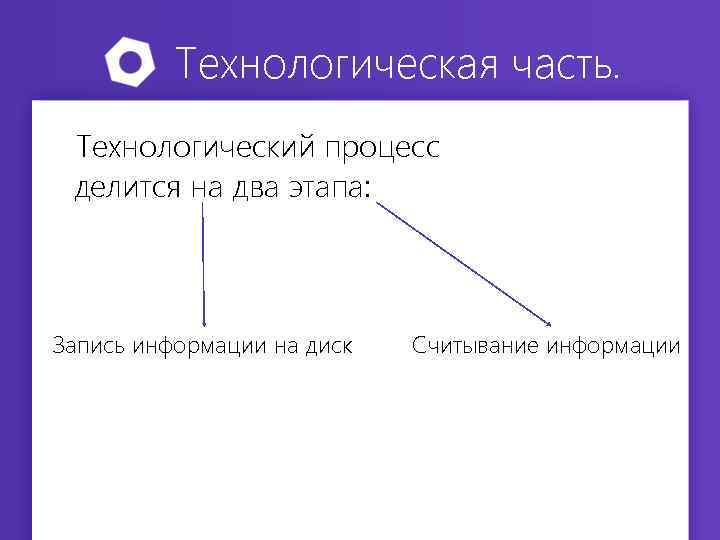

Технологическая часть. Технологический процесс делится на два этапа: Запись информации на диск Считывание информации

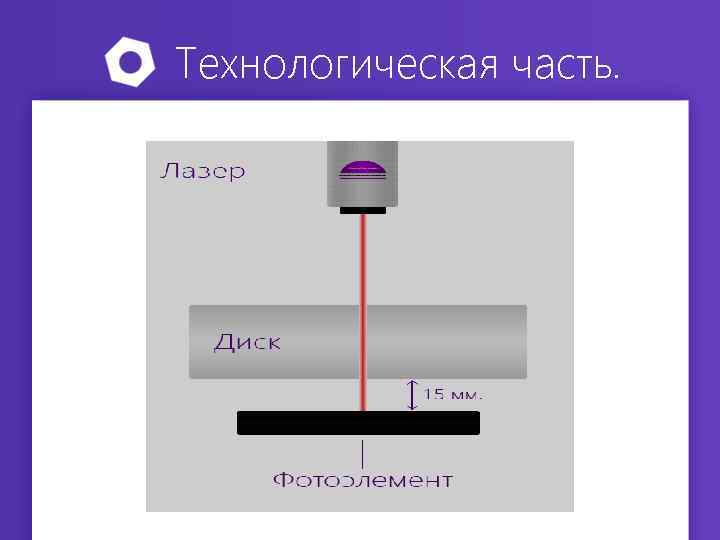

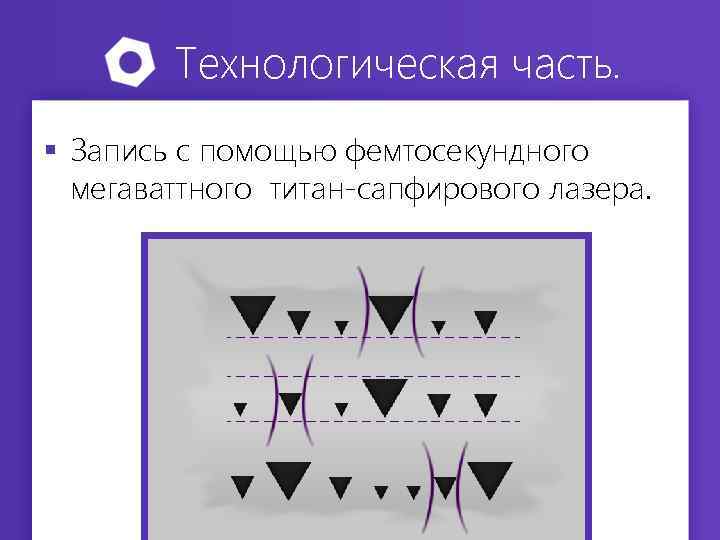

Технологическая часть. § Запись с помощью фемтосекундного мегаваттного титан-сапфирового лазера.

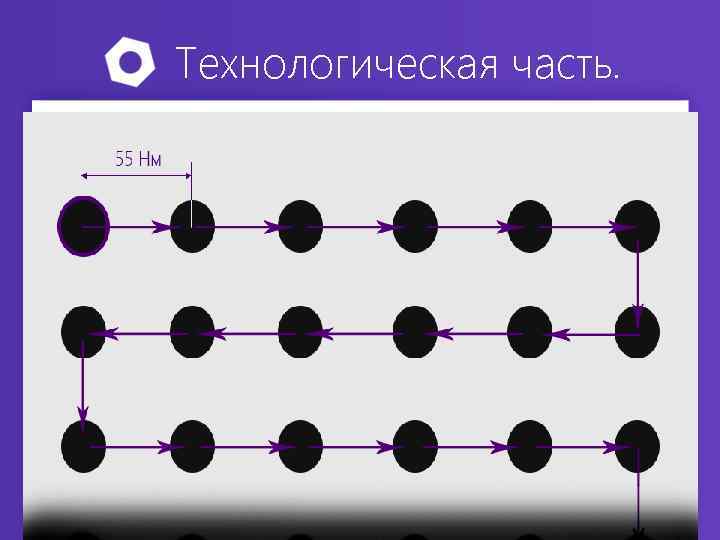

Технологическая часть. § Формирование «сосулек»

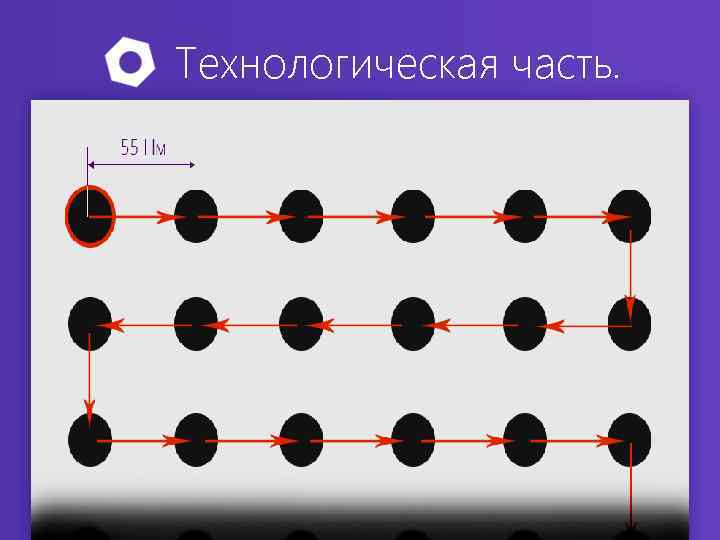

Технологическая часть.

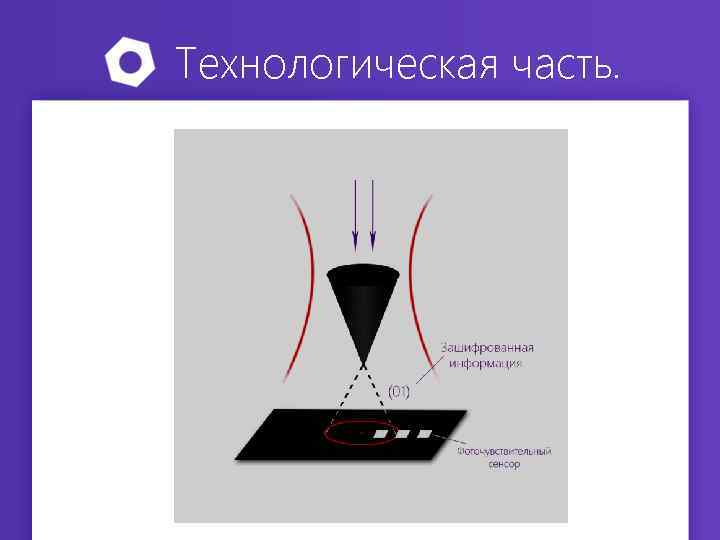

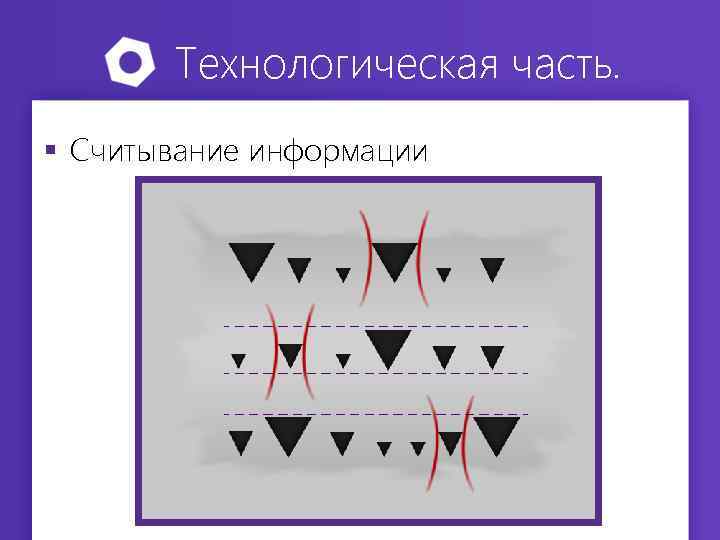

Технологическая часть. § Считывание информации

Технологическая часть.

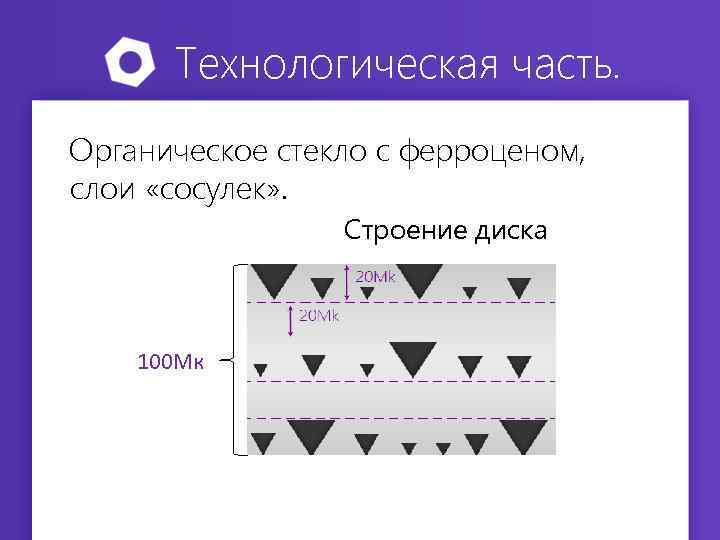

Технологическая часть. Органическое стекло с ферроценом, слои «сосулек» . Строение диска 100 Мк

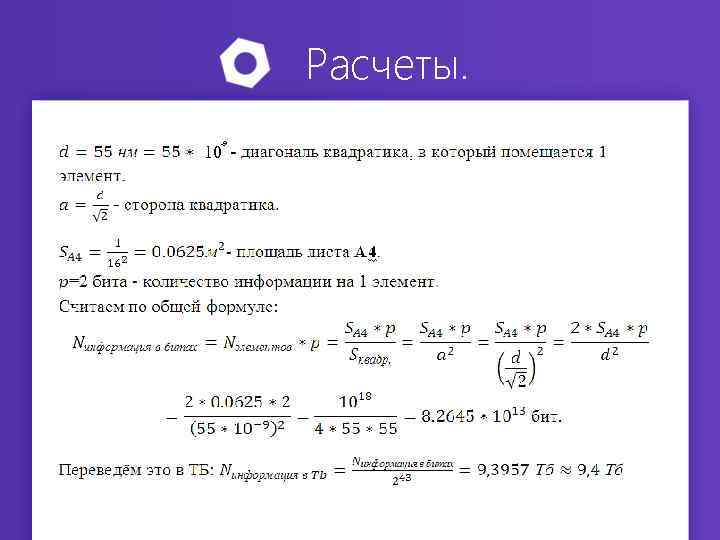

Расчеты. -9 10

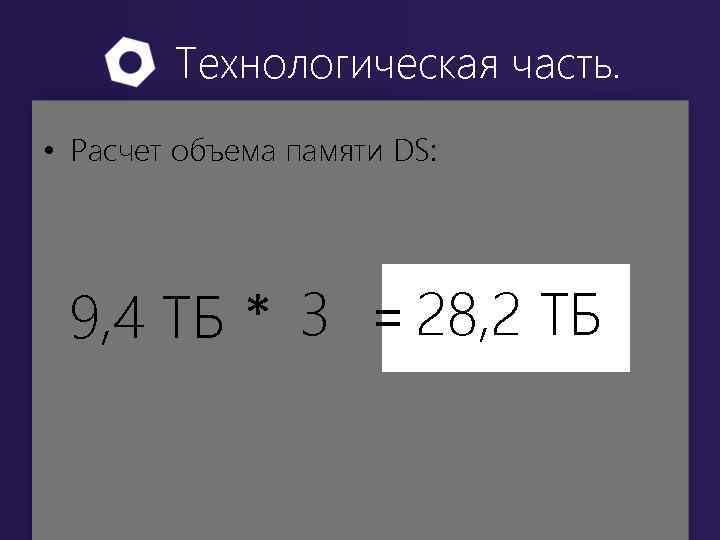

Технологическая часть. • Расчет объема памяти DS: 9, 4 ТБ * 3 = 28, 2 ТБ

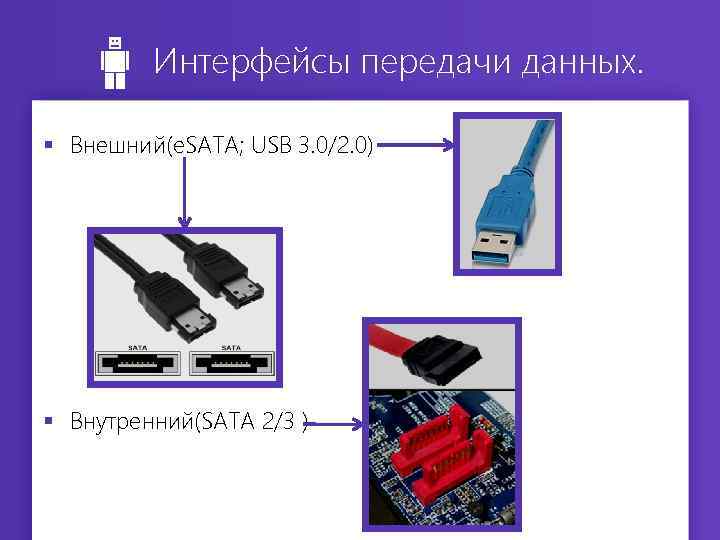

Интерфейсы передачи данных. § Внешний(e. SATA; USB 3. 0/2. 0) § Внутренний(SATA 2/3 )

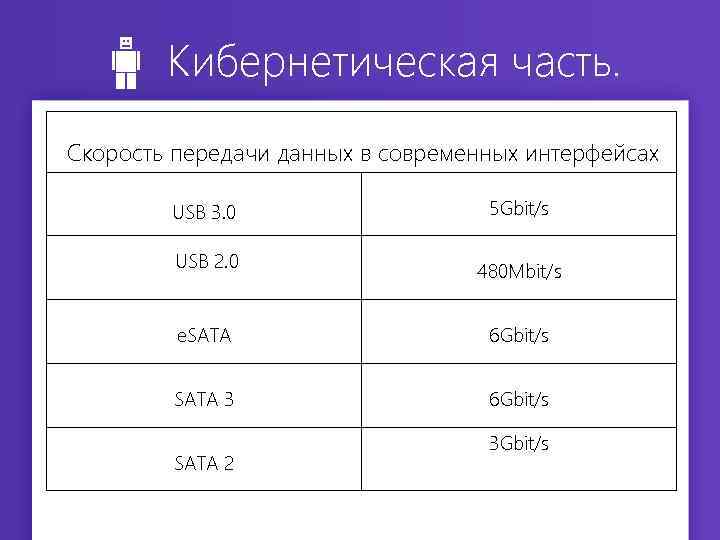

Кибернетическая часть. Скорость передачи данных в современных интерфейсах USB 3. 0 5 Gbit/s USB 2. 0 480 Mbit/s e. SATA 6 Gbit/s SATA 3 6 Gbit/s SATA 2 3 Gbit/s

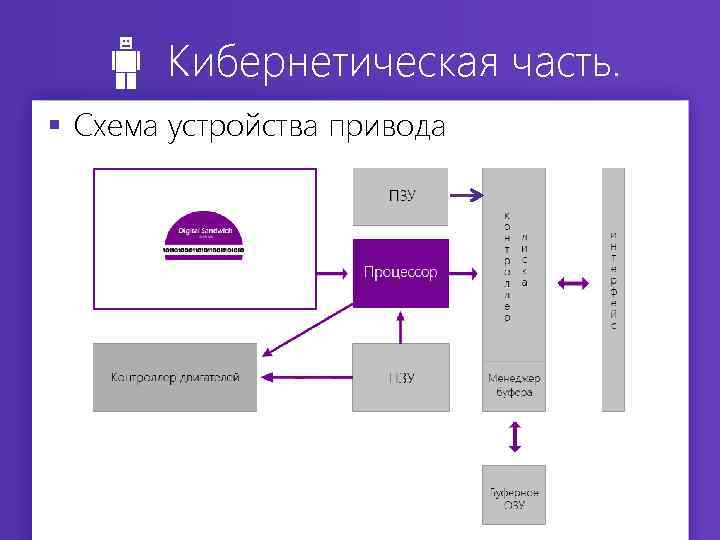

Кибернетическая часть. § Схема устройства привода

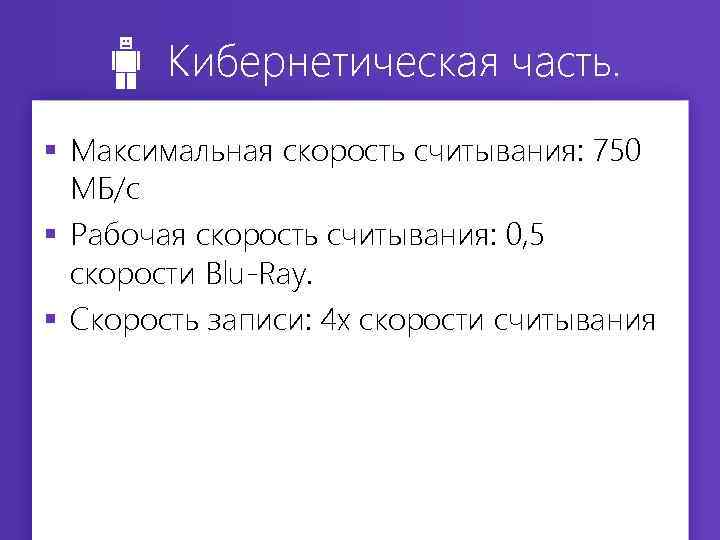

Кибернетическая часть. § Максимальная скорость считывания: 750 МБ/с § Рабочая скорость считывания: 0, 5 скорости Blu-Ray. § Скорость записи: 4 х скорости считывания

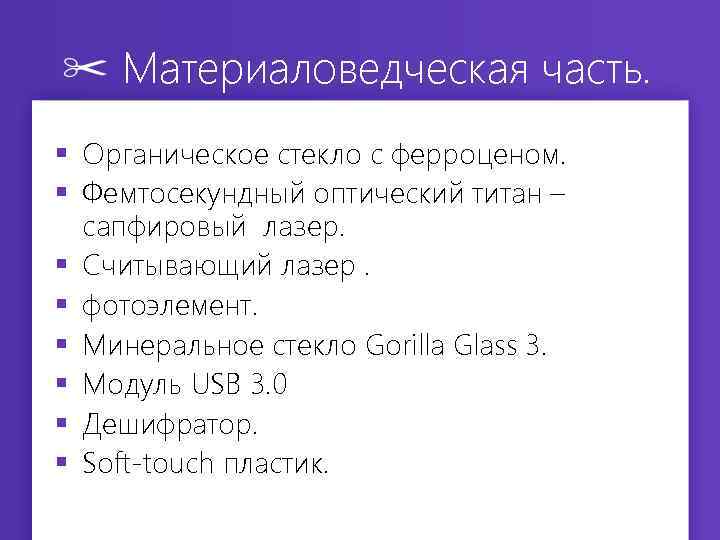

Материаловедческая часть. § Органическое стекло с ферроценом. § Фемтосекундный оптический титан – сапфировый лазер. § Считывающий лазер. § фотоэлемент. § Минеральное стекло Gorilla Glass 3. § Модуль USB 3. 0 § Дешифратор. § Soft-touch пластик.

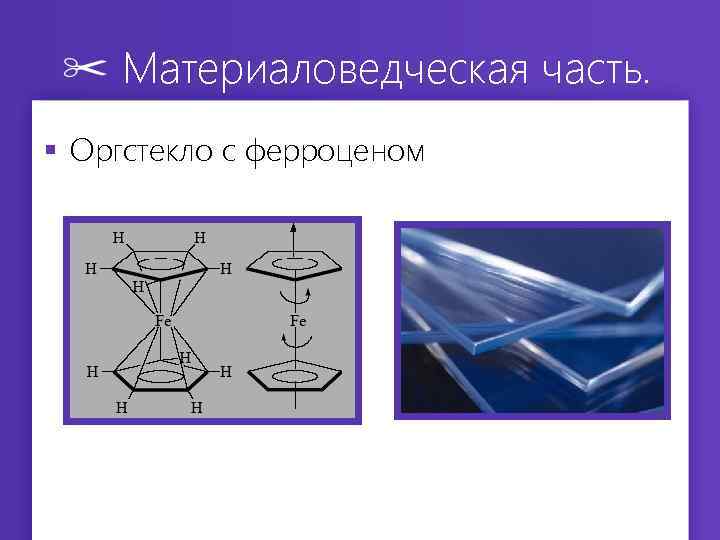

Материаловедческая часть. § Оргстекло с ферроценом

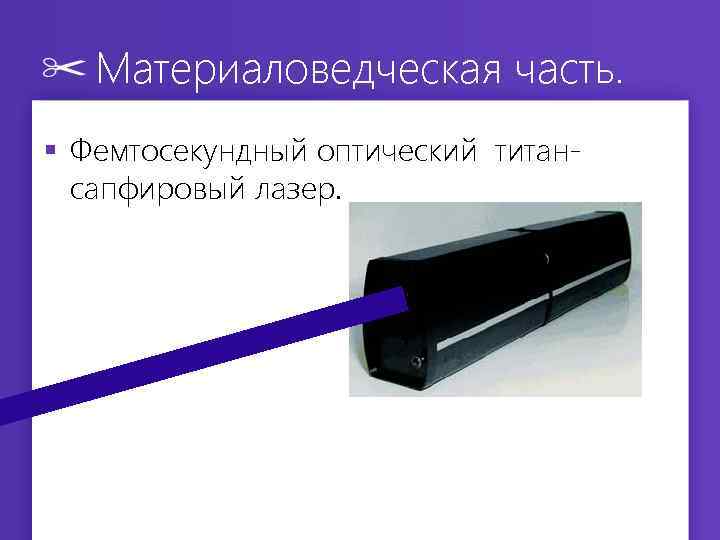

Материаловедческая часть. § Фемтосекундный оптический титансапфировый лазер.

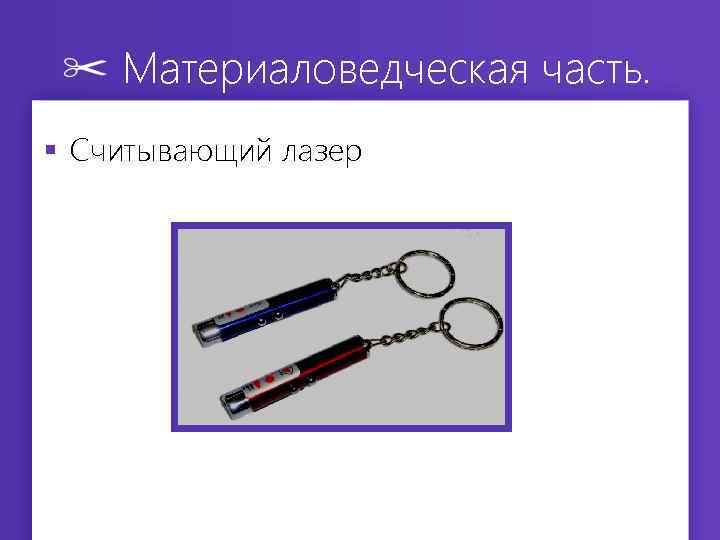

Материаловедческая часть. § Считывающий лазер

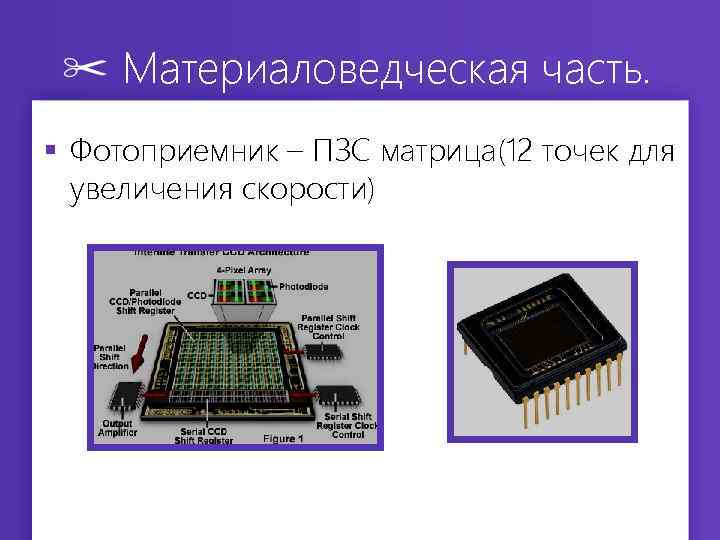

Материаловедческая часть. § Фотоприемник – ПЗС матрица(12 точек для увеличения скорости)

Материаловедческая часть. § Минеральное стекло Gorilla Glass 3.

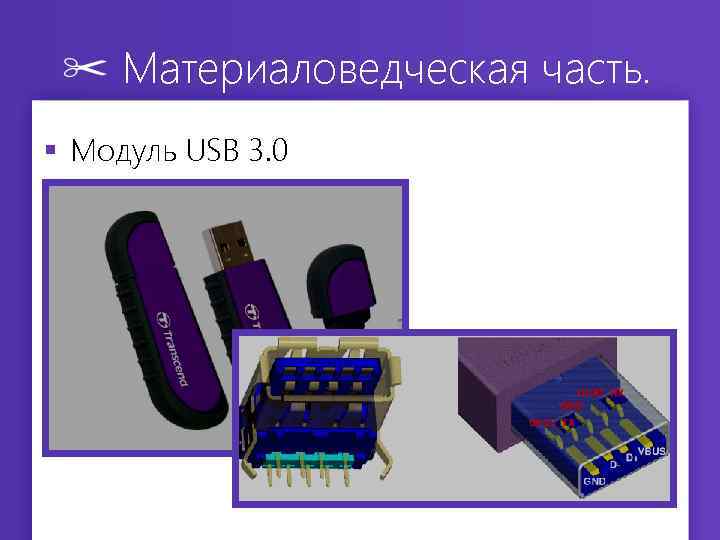

Материаловедческая часть. § Модуль USB 3. 0

Материаловедческая часть. § Дешифратор (16 -разрядный высокопроизводительный цифровой сигнальный процессор).

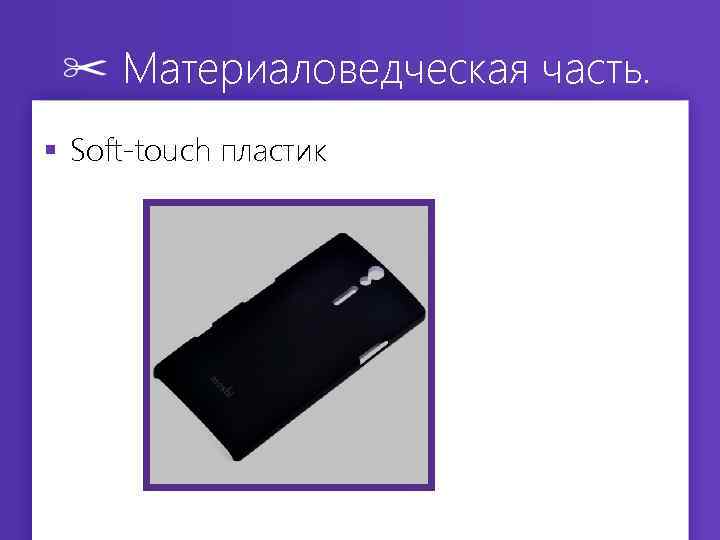

Материаловедческая часть. § Soft-touch пластик

Эстетико-эргономическая часть. § Цвета, выбранные для проекта

Эстетико-эргономическая часть. § Варианты А 4 А 5 Кредитка

Папка для визиточного формата. 2, 1

Эстетико-эргономическая часть. § Заполненность Digital Sandwich

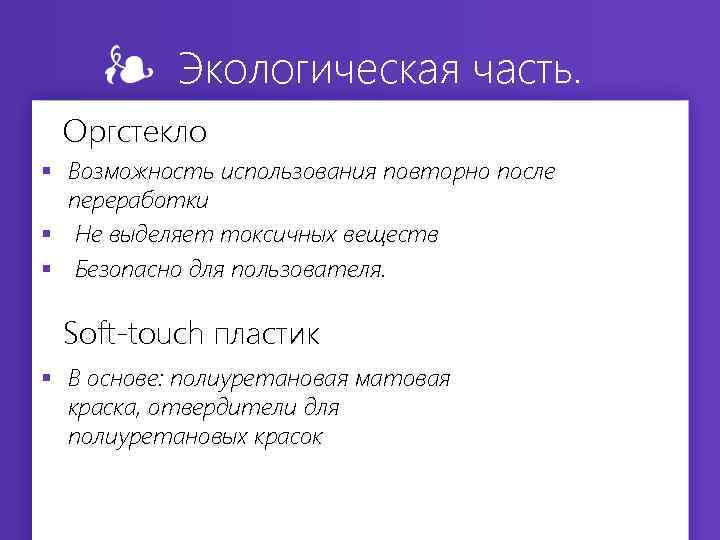

Экологическая часть. Оргстекло § Возможность использования повторно после переработки § Не выделяет токсичных веществ § Безопасно для пользователя. Soft-touch пластик § В основе: полиуретановая матовая краска, отвердители для полиуретановых красок

Экологическая часть. Элементы Пельтье § В основе органические соединения АБС-пластик § Все свойства soft-touch пластика, то есть безопасен Gorilla Glass 3 § Нет тяжелых металлов – мало выбросов в атмосферу при производстве

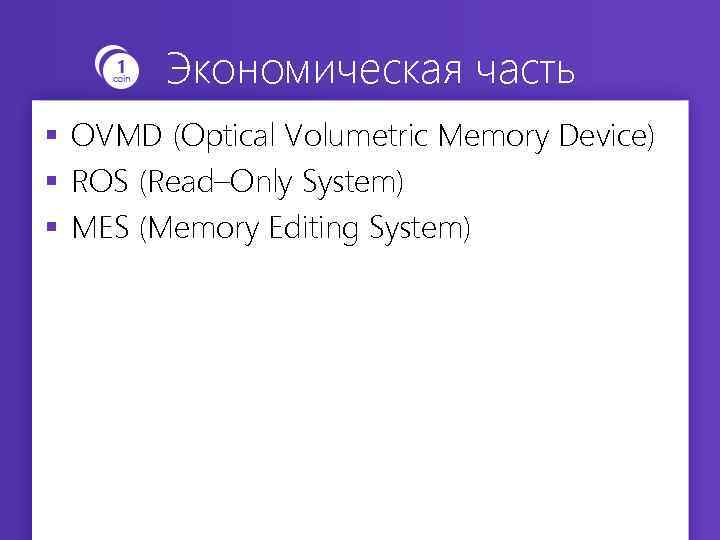

Экономическая часть § OVMD (Optical Volumetric Memory Device) § ROS (Read–Only System) § MES (Memory Editing System)

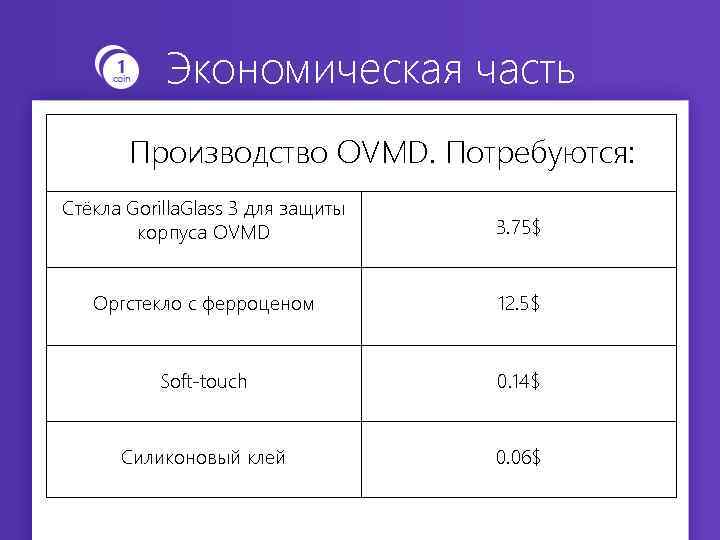

Экономическая часть Производство OVMD. Потребуются: Стёкла Gorilla. Glass 3 для защиты корпуса OVMD 3. 75$ Оргстекло с ферроценом 12. 5$ Soft-touch 0. 14$ Силиконовый клей 0. 06$

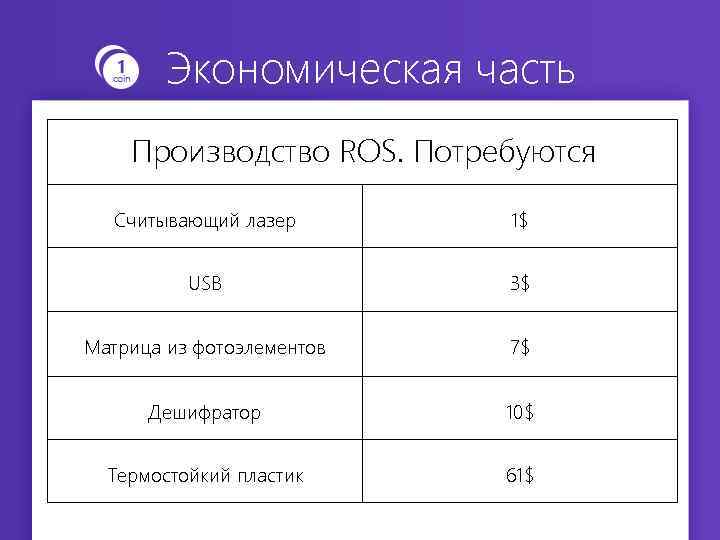

Экономическая часть Производство ROS. Потребуются: Считывающий лазер 1$ USB 3$ Матрица из фотоэлементов 7$ Дешифратор 10$ Термостойкий пластик 61$

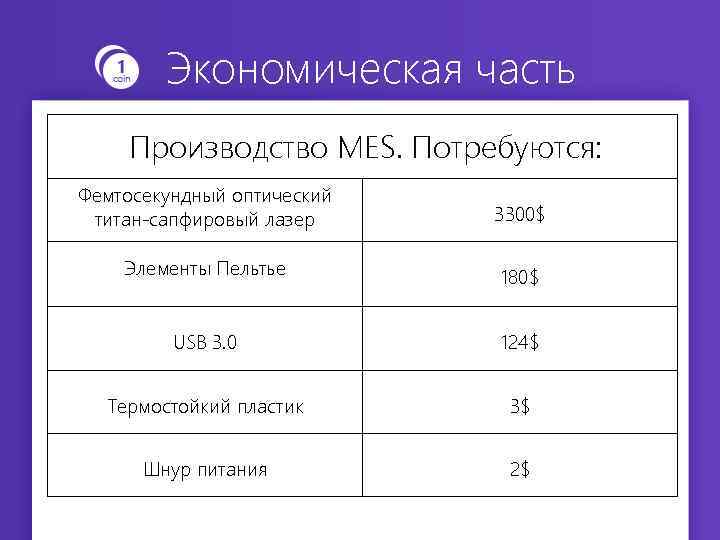

Экономическая часть Производство MES. Потребуются: Фемтосекундный оптический титан-сапфировый лазер 3300$ Элементы Пельтье 180$ USB 3. 0 124$ Термостойкий пластик 3$ Шнур питания 2$

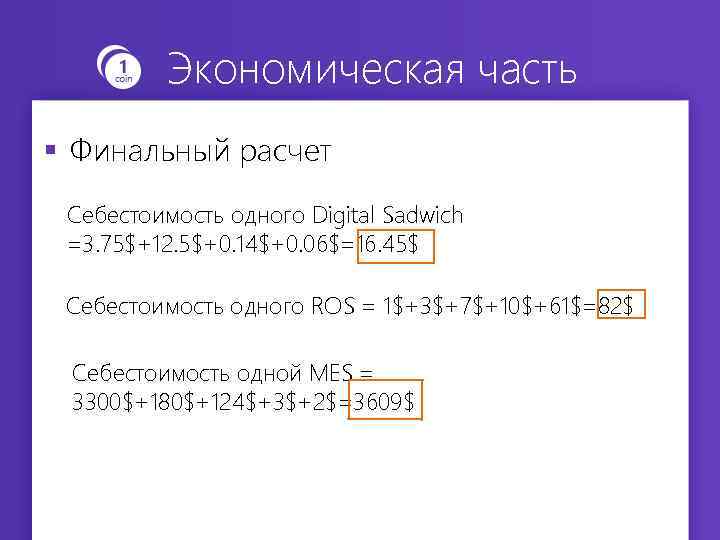

Экономическая часть § Финальный расчет Себестоимость одного Digital Sadwich =3. 75$+12. 5$+0. 14$+0. 06$=16. 45$ Себестоимость одного ROS = 1$+3$+7$+10$+61$=82$ Себестоимость одной MES = 3300$+180$+124$+3$+2$=3609$

Заключение § Не меньше памяти, чем на HDD § Не меньше надежности, чем в дисках § Безопасен для человека § Безопасен для природы Digital § 2, 1 ТБ в ладони § 28, 2 ТБ в А 4 § Удобно § Перспективно Sandwich. Simply Safe.
