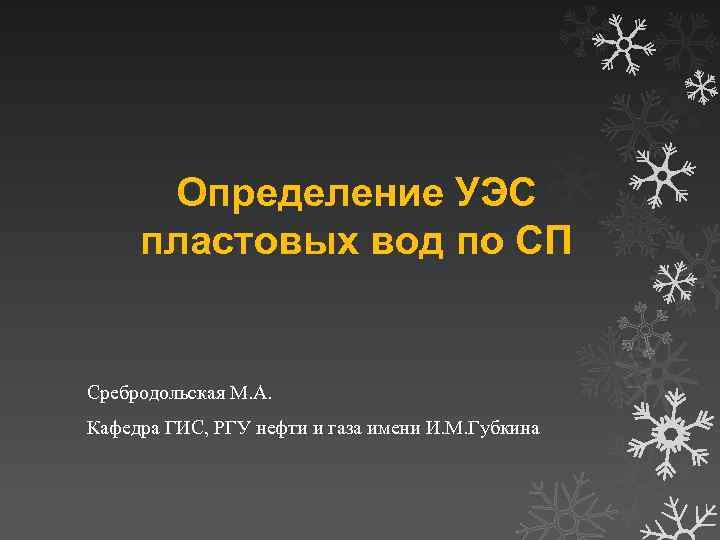

Определение УЭС пластовых вод по СП Сребродольская М. А. Кафедра ГИС, РГУ нефти и газа имени И. М. Губкина

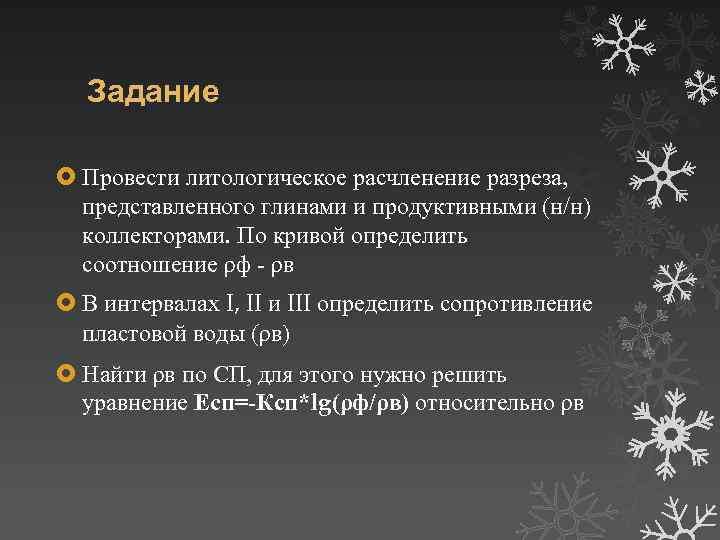

Задание Провести литологическое расчленение разреза, представленного глинами и продуктивными (н/н) коллекторами. По кривой определить соотношение ρф - ρв В интервалах I, II и III определить сопротивление пластовой воды (ρв) Найти ρв по СП, для этого нужно решить уравнение Есп=-Ксп*lg(ρф/ρв) относительно ρв
Дано м/р Таш-Кала ρр=1. 76 Омм при t=20 о. С tпл(I)= tпл(II)= 30 о. С tпл(III)= 50 о. С Ксп=63 м. В при t= 18 о. С

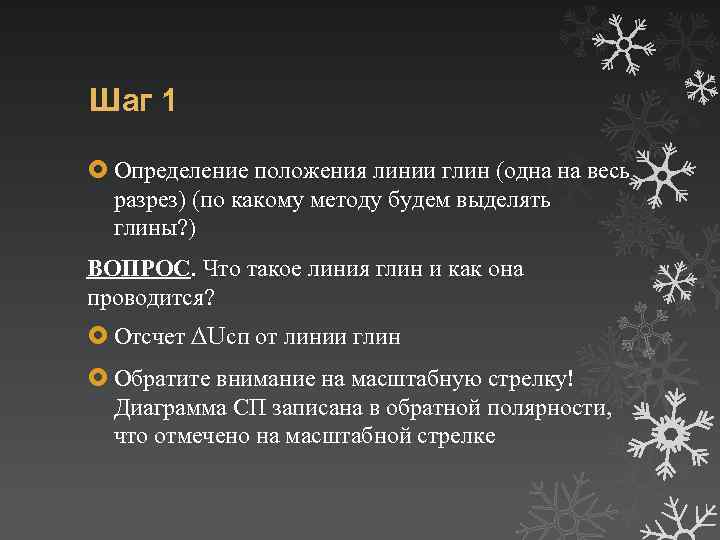

Шаг 1 Определение положения линии глин (одна на весь разрез) (по какому методу будем выделять глины? ) ВОПРОС. Что такое линия глин и как она проводится? Отсчет ΔUсп от линии глин Обратите внимание на масштабную стрелку! Диаграмма СП записана в обратной полярности, что отмечено на масштабной стрелке

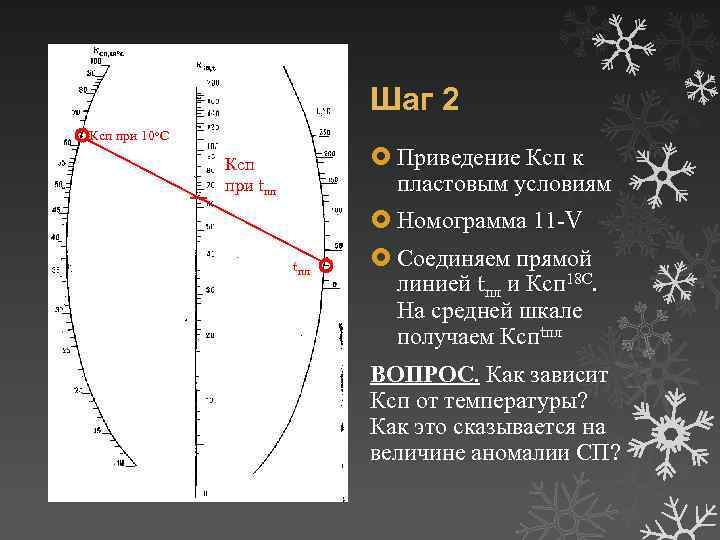

Шаг 2 Ксп при 10 о. С Приведение Ксп к пластовым условиям Ксп при tпл Номограмма 11 -V tпл Соединяем прямой линией tпл и Ксп 18 С. На средней шкале получаем Кспtпл ВОПРОС. Как зависит Ксп от температуры? Как это сказывается на величине аномалии СП?
Шаг 3 Определение ρф при пластовых условиях по палеткам Вендельштейна Шаг 4 Решение уравнения Есп=-Ксп*lg(ρф/ρв) относительно ρв В данном случае Есп=ΔUсп ВОПРОС. Почему в данном разрезе не вводится поправка ν?
Дополнительные вопросы Каким соотношениям ρв и ρф соответствуют положительные, отрицательные и нулевые амплитуды СП (при обычной шкале)? Каким соотношениям Св и Сф соответствуют положительные, отрицательные и нулевые амплитуды СП (при обычной шкале)? Как изменится амплитуда СП при смене ПЖ на более минерализованную? Скважиной был вскрыт пласт пресной воды, в котором наблюдалось АВПД. Если все пласты в разрезе обладают одинаковыми Кп и Кгл, то как изменится величина амплитуды в нижних пластах по сравнению с верхними? Если в мощном разрезе один пласт характеризуется большей амплитудой СП, чем другой, может ли это однозначно говорить о том, что он обладает пониженной глинистостью? Как изменится αСП при смене ПЖ на более минерализованную? Если разрез представлен пластами с различной минерализацией воды, можно ли изучать Кп и ηгл в таком разрезе при помощи αСП? Можно ли в каком-то из пластов разреза Таш-Кала определить ρв сразу без расчетов? Если да, то в каком и как?
