Определение расходов воды для микрорайона 1 холодной

Определение расходов воды для микрорайона

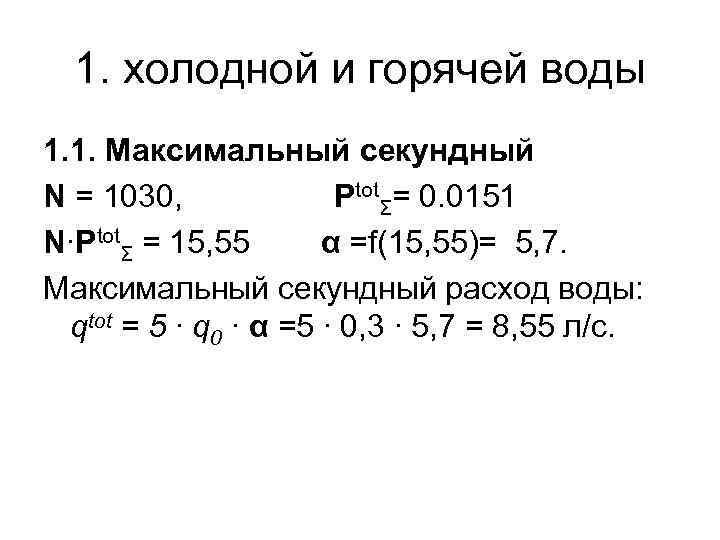

1. холодной и горячей воды 1. 1. Максимальный секундный N = 1030, PtotΣ= 0. 0151 N∙PtotΣ = 15, 55 α =f(15, 55)= 5, 7. Максимальный секундный расход воды: qtot = 5 ∙ q 0 ∙ α =5 ∙ 0, 3 ∙ 5, 7 = 8, 55 л/с.

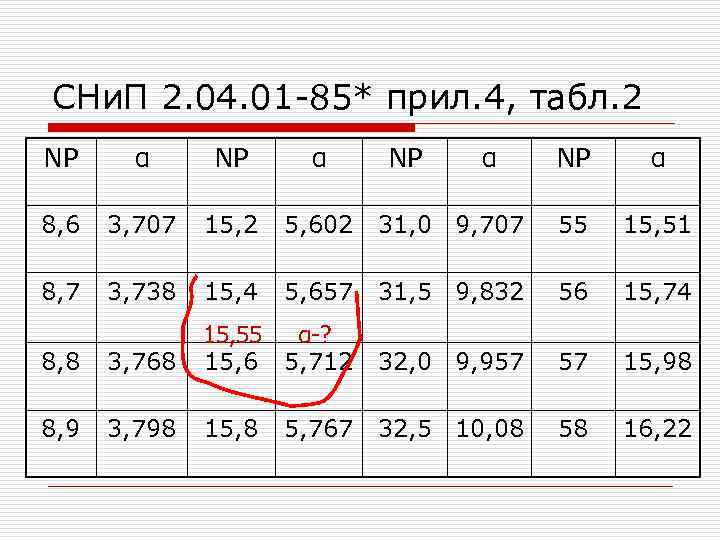

СНи. П 2. 04. 01 -85* прил. 4, табл. 2 NP α 8, 6 3, 707 15, 2 5, 602 8, 7 3, 738 15, 4 8, 8 8, 9 NP α 31, 0 9, 707 55 15, 51 5, 657 31, 5 9, 832 56 15, 74 3, 768 15, 55 α-? 15, 6 5, 712 32, 0 9, 957 57 15, 98 3, 798 15, 8 32, 5 10, 08 58 16, 22 5, 767 NP α

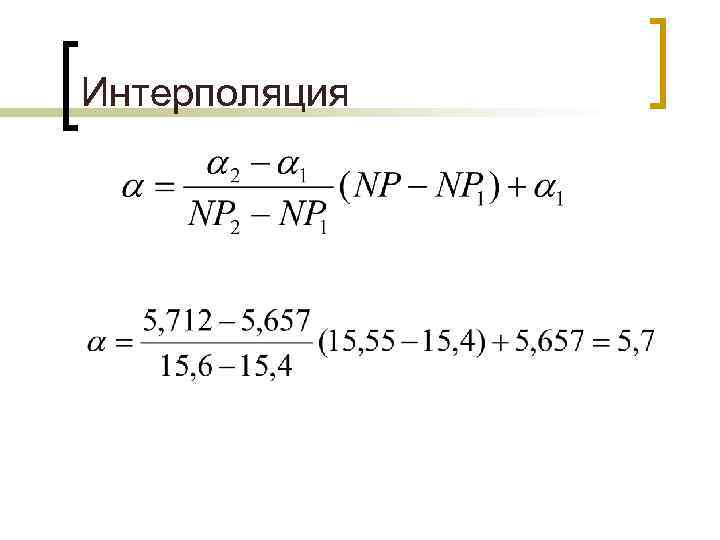

Интерполяция

1. холодной и горячей воды 1. 2. Максимальный часовой N = 1030, PtotΣhr = 0. 0544, N∙PtotΣhr = 56, 04. αhr=f (56. 04)= 15, 75. Максимальный часовой расход воды: qtothr =0, 005∙q 0, hr∙αhr =0, 005∙ 300∙ 15, 75 = = 23, 62 м³/ч.

1. холодной и горячей воды 1. 3. Суточный На поливку территории Qполив= 0, 5· 4736 + 5· 3018 = 17458 л/сут = 17, 46 м³/сут.

СНи. П 2. 04. 01 -85* прил. 3 Водопотребители Измери тель В сутки макс. водопотр. , л Расход воды приб. , л/с(л/ч) qtotu qh u qtot 0 qc 0, qh 0 Расход воды на поливку 1 м² усовершенств. покрытия 0, 4 -0, 5 - - - зеленые насаждения 3 -6 - - -

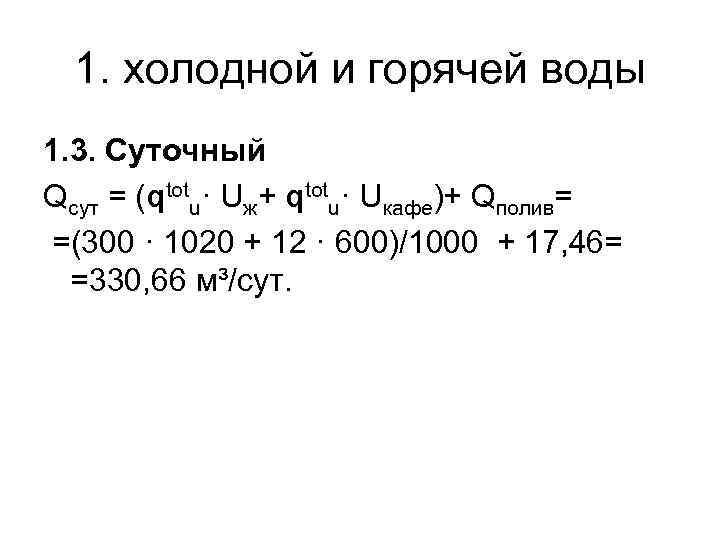

1. холодной и горячей воды 1. 3. Суточный Qсут = (qtotu· Uж+ qtotu· Uкафе)+ Qполив= =(300 · 1020 + 12 · 600)/1000 + 17, 46= =330, 66 м³/сут.

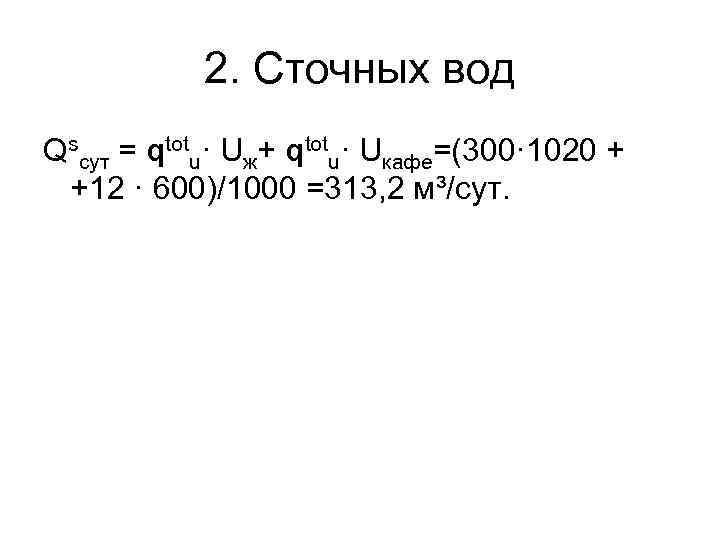

2. Сточных вод Qsсут = qtotu· Uж+ qtotu· Uкафе=(300· 1020 + +12 · 600)/1000 =313, 2 м³/сут.

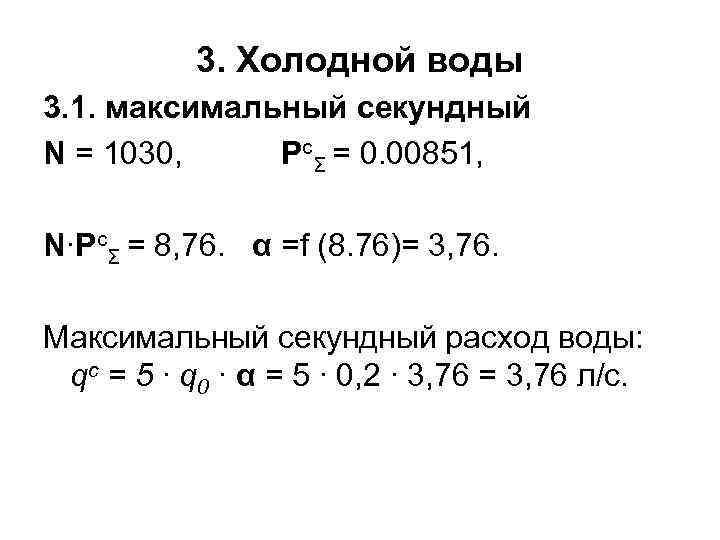

3. Холодной воды 3. 1. максимальный секундный N = 1030, PсΣ = 0. 00851, N∙PсΣ = 8, 76. α =f (8. 76)= 3, 76. Максимальный секундный расход воды: qс = 5 ∙ q 0 ∙ α = 5 ∙ 0, 2 ∙ 3, 76 = 3, 76 л/с.

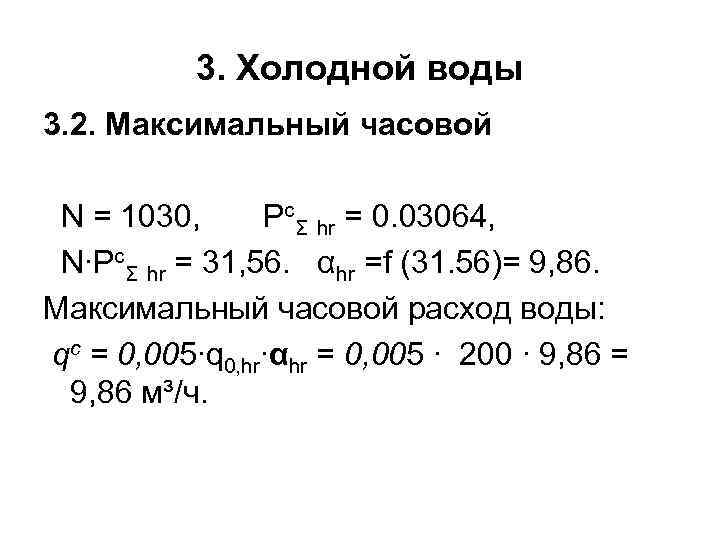

3. Холодной воды 3. 2. Максимальный часовой N = 1030, PсΣ hr = 0. 03064, N∙PсΣ hr = 31, 56. αhr =f (31. 56)= 9, 86. Максимальный часовой расход воды: qс = 0, 005∙q 0, hr∙αhr = 0, 005 ∙ 200 ∙ 9, 86 = 9, 86 м³/ч.

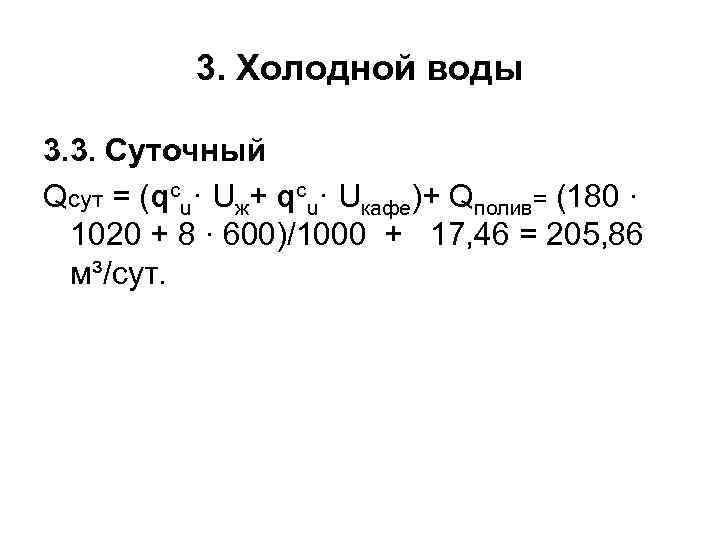

3. Холодной воды 3. 3. Суточный Qсут = (qсu· Uж+ qсu· Uкафе)+ Qполив= (180 · 1020 + 8 · 600)/1000 + 17, 46 = 205, 86 м³/сут.

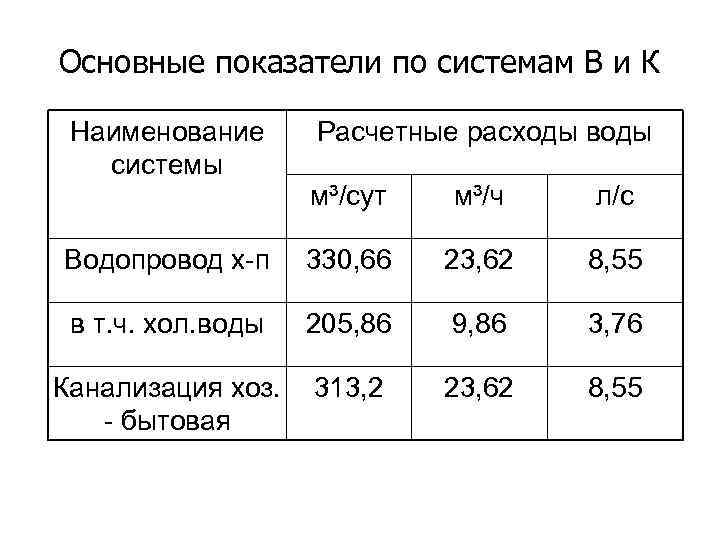

Основные показатели по системам В и К Наименование системы Расчетные расходы воды м³/сут м³/ч л/с Водопровод х-п 330, 66 23, 62 8, 55 в т. ч. хол. воды 205, 86 9, 86 3, 76 Канализация хоз. - бытовая 313, 2 23, 62 8, 55
