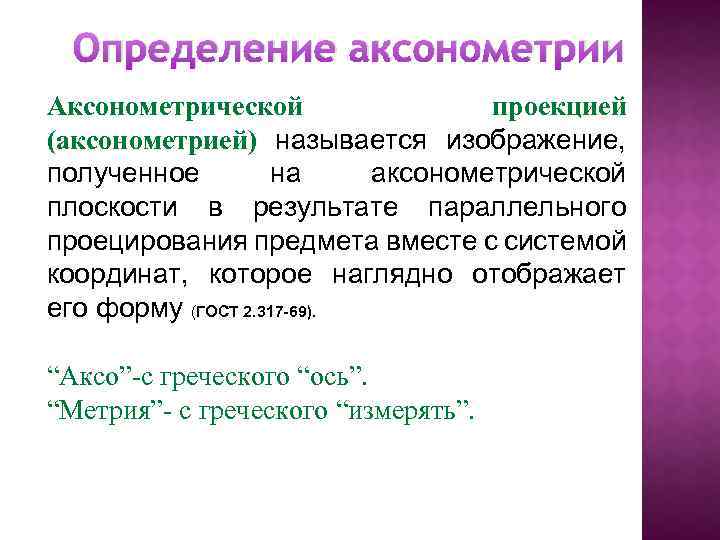

Определение аксонометрии Аксонометрической проекцией (аксонометрией) называется изображение, полученное на аксонометрической плоскости в результате параллельного проецирования предмета вместе с системой координат, которое наглядно отображает его форму (ГОСТ 2. 317 -69). “Аксо”-c греческого “ось”. “Метрия”- c греческого “измерять”.

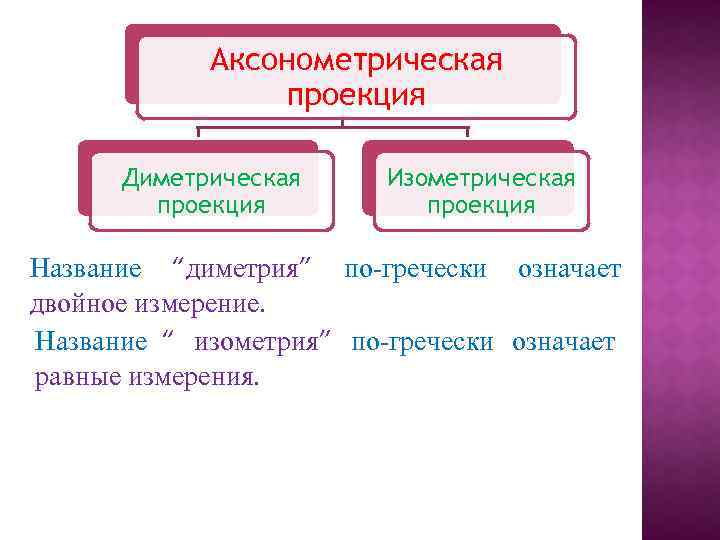

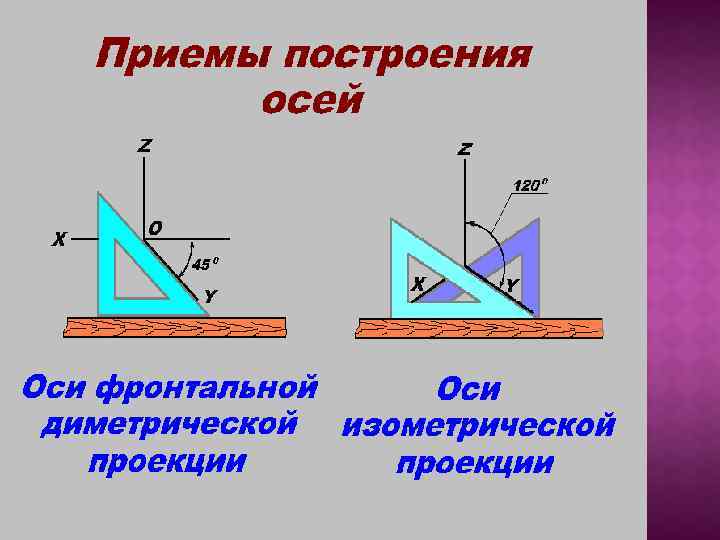

Аксонометрическая проекция Диметрическая проекция Изометрическая проекция Название “диметрия” по-гречески означает двойное измерение. Название “ изометрия” по-гречески означает равные измерения.

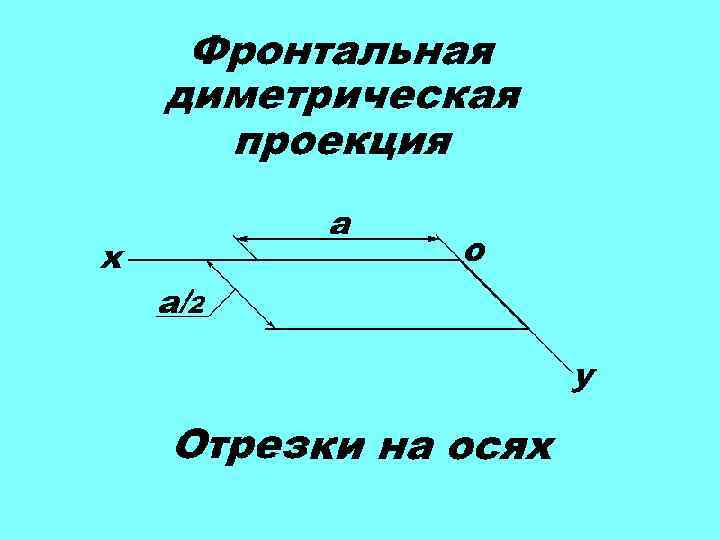

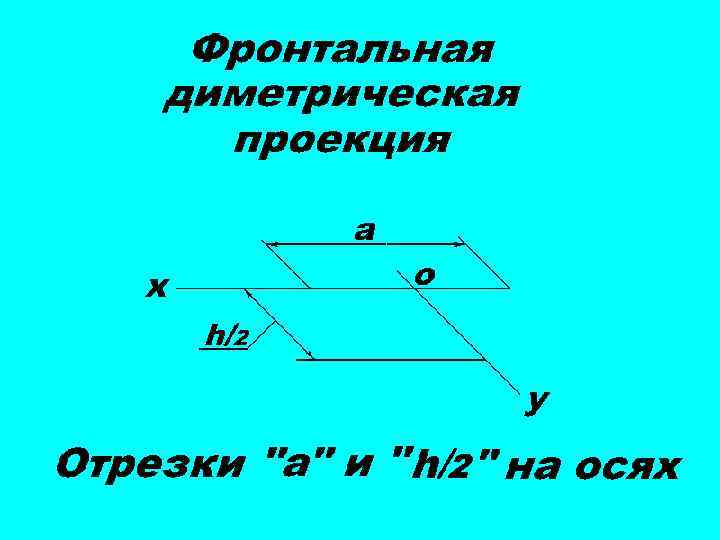

Вдоль оси x и параллельно ей откладывают высоты, а вдоль y – сокращенный в два размер ширины натуральный размер длины предмета, вдоль z – натуральный размер ее.

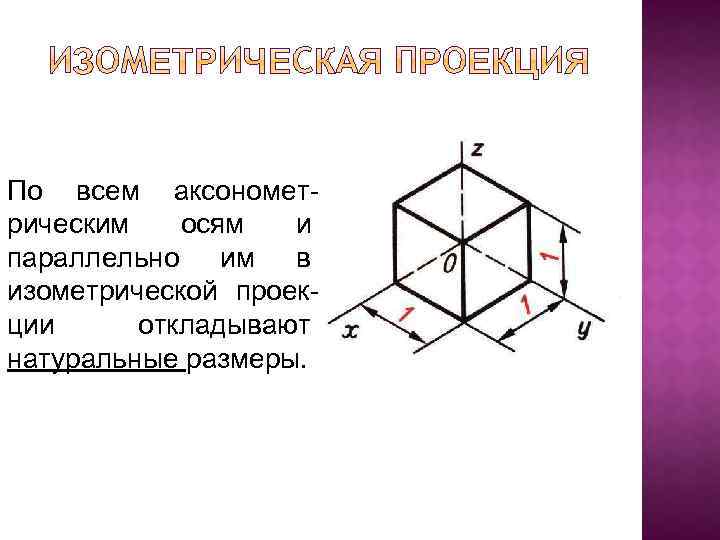

По всем аксонометрическим осям и параллельно им в изометрической проекции откладывают натуральные размеры.

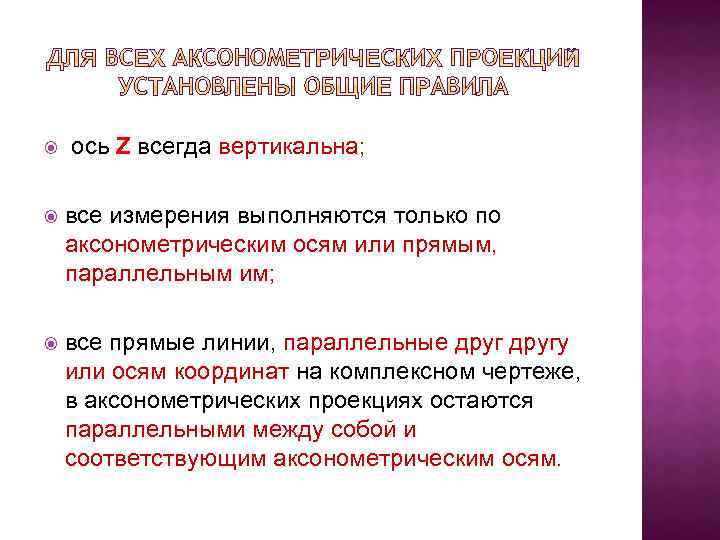

ось Z всегда вертикальна; все измерения выполняются только по аксонометрическим осям или прямым, параллельным им; все прямые линии, параллельные другу или осям координат на комплексном чертеже, в аксонометрических проекциях остаются параллельными между собой и соответствующим аксонометрическим осям.

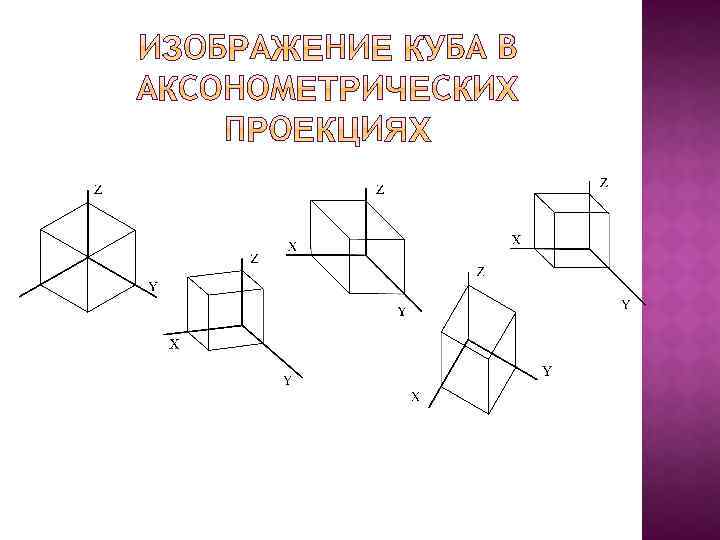

Алгоритм построения аксонометрических проекций предмета на примере прямоугольного параллелепипеда.
Диметрическая проекция Изометрическая проекция
Диметрическая проекция Изометрическая проекция
Диметрическая проекция Изометрическая проекция

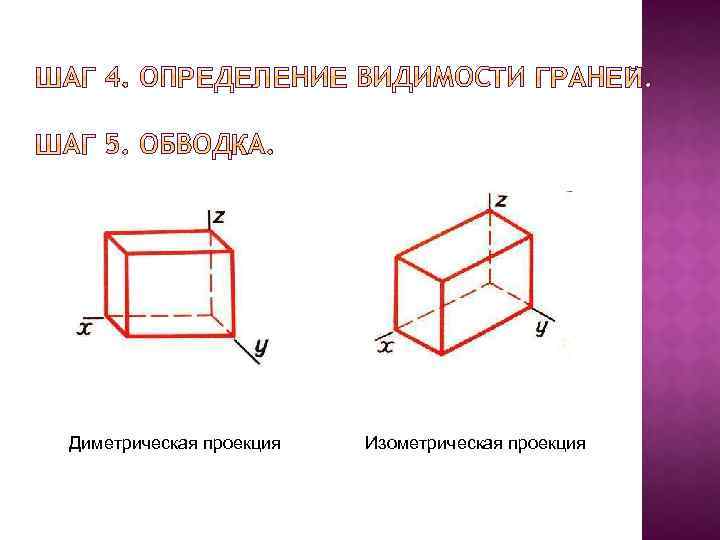

Диметрическая проекция Изометрическая проекция
Построение изометрической проекции окружности Изометрическими проекциями окружностей, расположенных в плоскостях проекций , являются эллипсы с одинаковыми соотношениями осей.

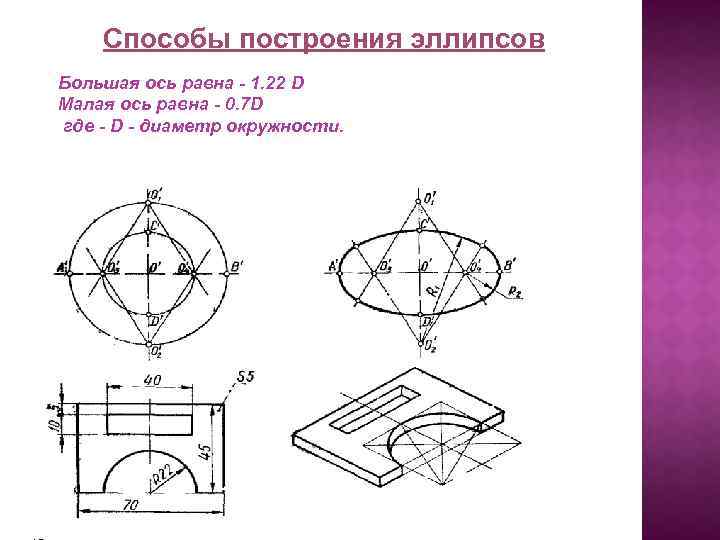

Способы построения эллипсов Большая ось равна - 1. 22 D Малая ось равна - 0. 7 D где - D - диаметр окружности.
Построение окружности в диметрии Окружности проецируются в виде эллипса, малые оси которых, как в изометрии, параллельны осям, отсутствующим в плоскостях данных окружностей, а большие - перпендикулярны малым. Большая ось 1. 06 D для всех эллипсов Малая ось 0. 35 D для XOY, ZOY 0. 95 D для XOZ.

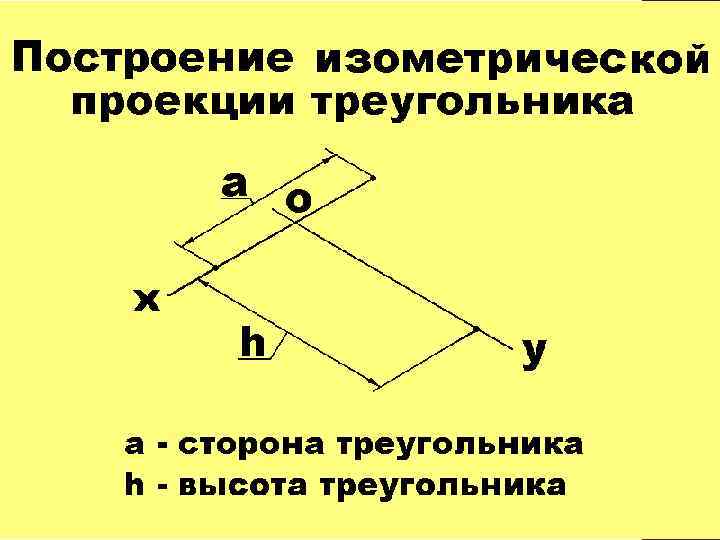

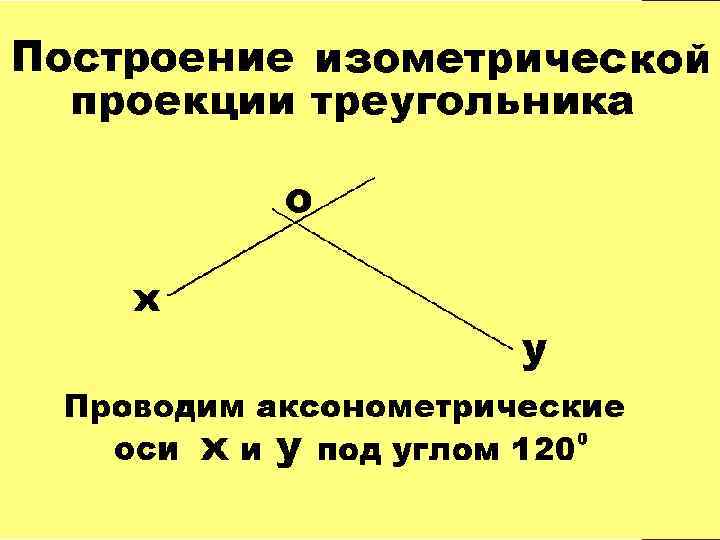

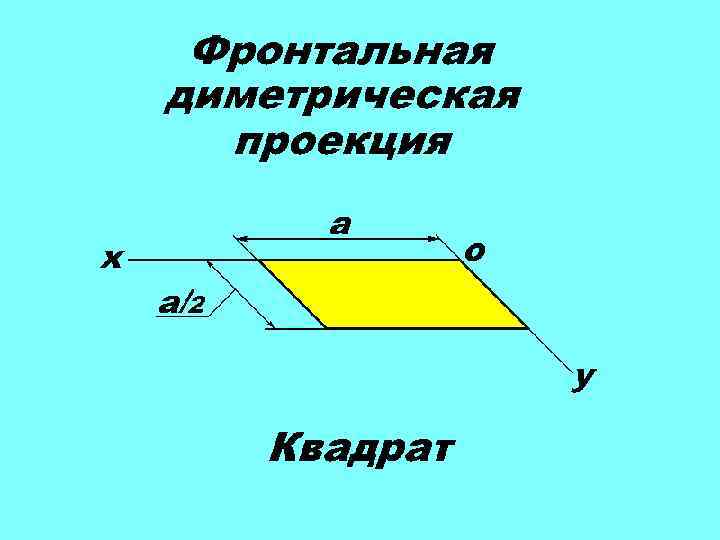

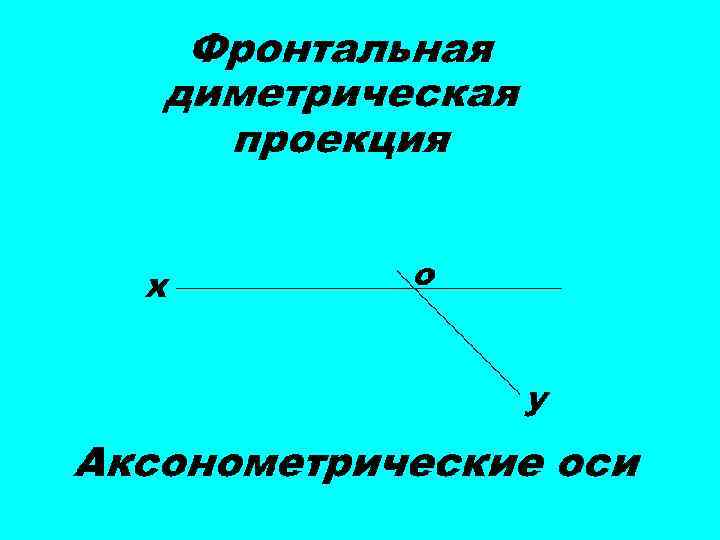

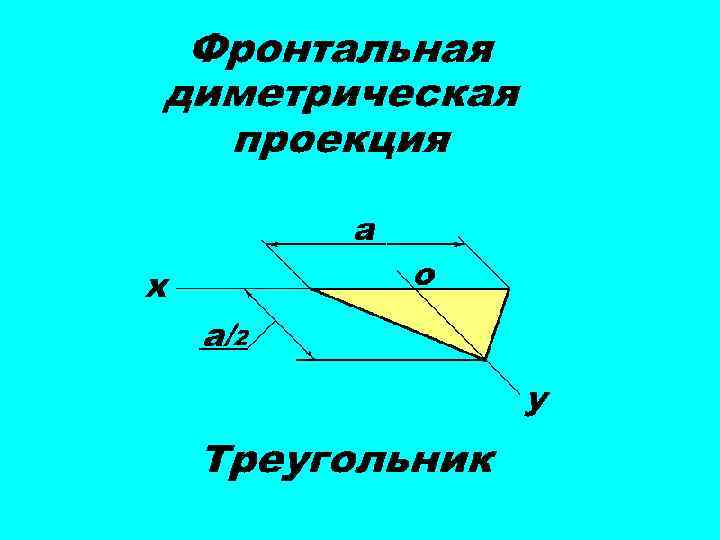

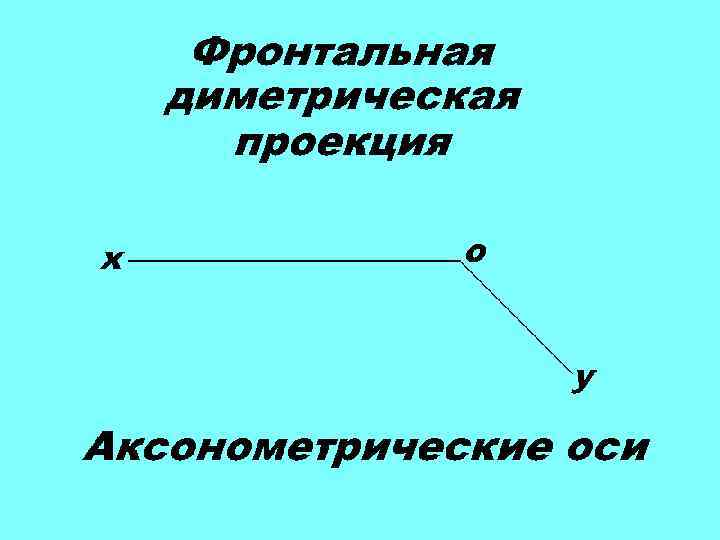

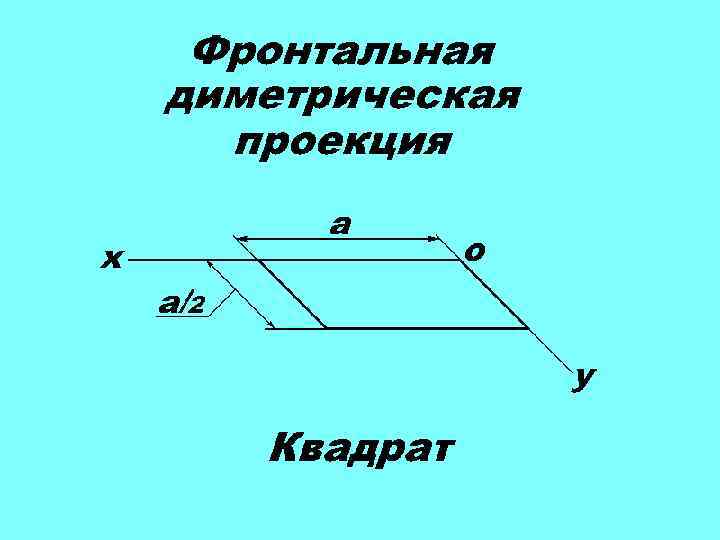

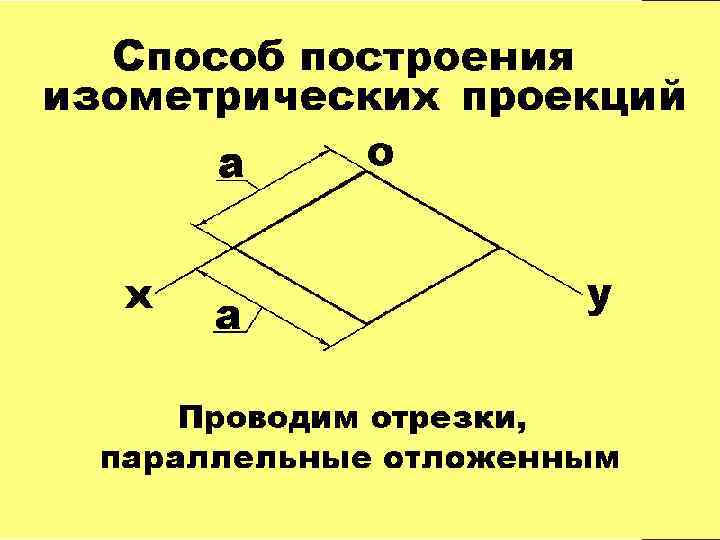

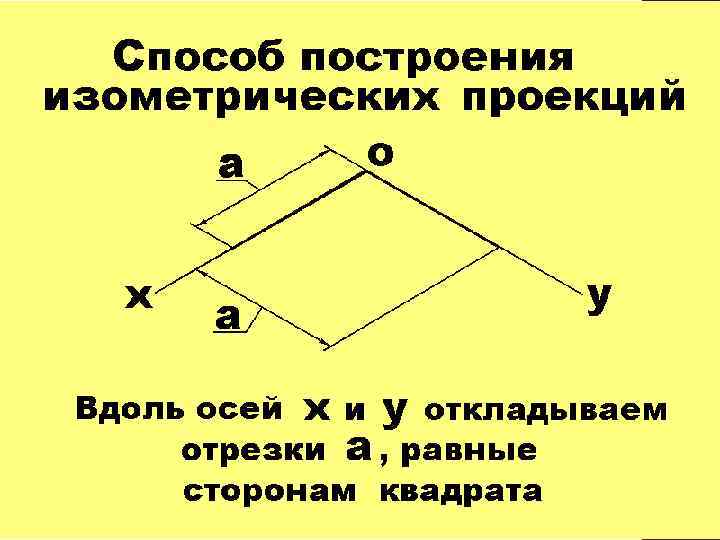

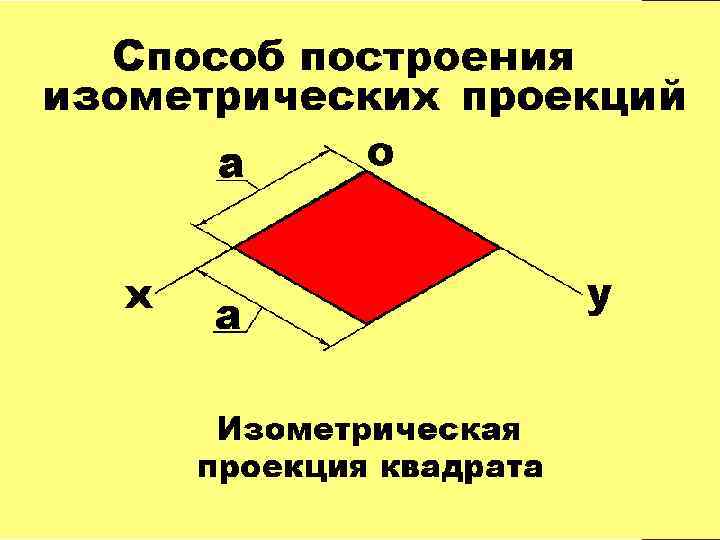

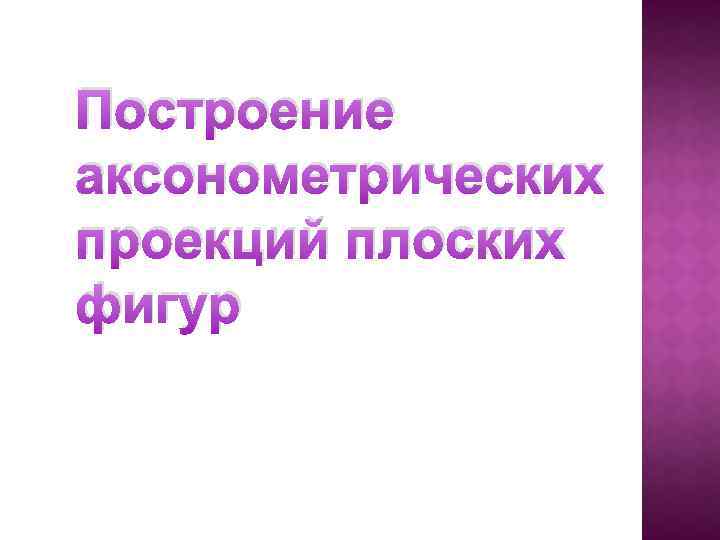

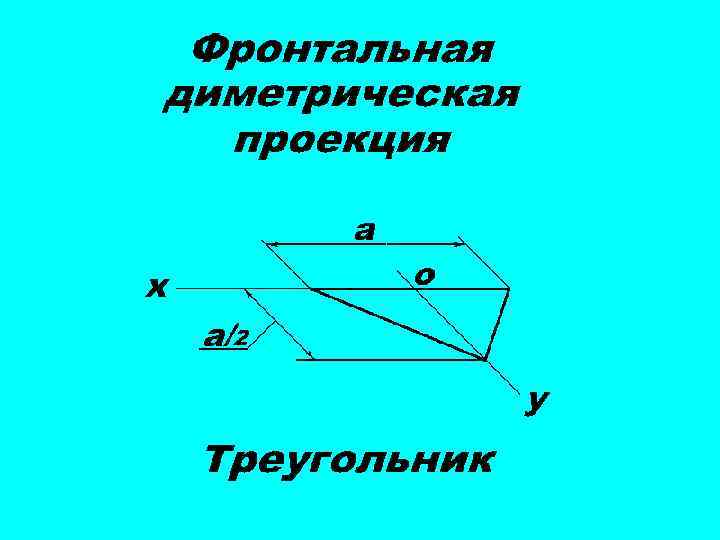

Построение аксонометрических проекций плоских фигур

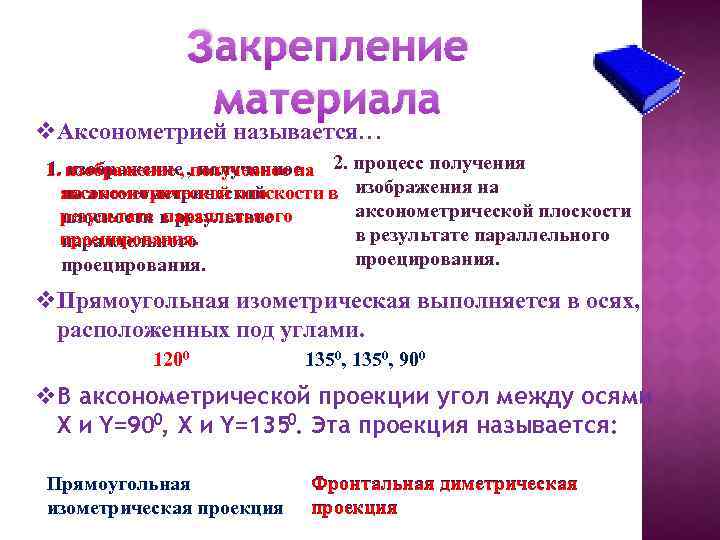

Закрепление материала v. Аксонометрией называется… 1. изображение , , полученное на 2. процесс получения изображение полученное на аксонометрической плоскости в изображения на аксонометрической плоскости результате в результате плоскости параллельного в результате параллельного проецирования. v. Прямоугольная изометрическая выполняется в осях, расположенных под углами. 1200 1350, 900 v. В аксонометрической проекции угол между осями X и Y=900, X и Y=1350. Эта проекция называется: Прямоугольная изометрическая проекция Фронтальная диметрическая проекция
