Оперативный ток Руководитель ВКР Зайцева С А Исполнитель

Оперативный ток Руководитель ВКР: Зайцева С. А. Исполнитель: Колесов В. А. студент 4 курса, группы ЭЛС 4 Электроснабжение (по отраслям) Полярные Зори 2016

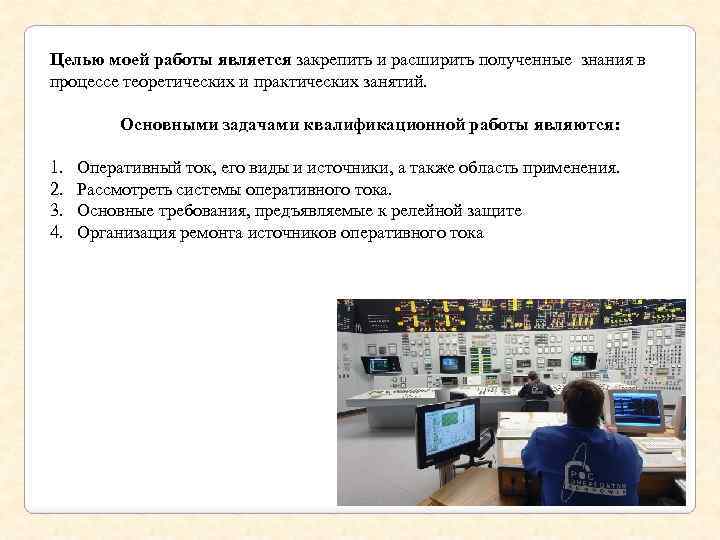

Целью моей работы является закрепить и расширить полученные знания в процессе теоретических и практических занятий. Основными задачами квалификационной работы являются: 1. 2. 3. 4. Оперативный ток, его виды и источники, а также область применения. Рассмотреть системы оперативного тока. Основные требования, предъявляемые к релейной защите Организация ремонта источников оперативного тока

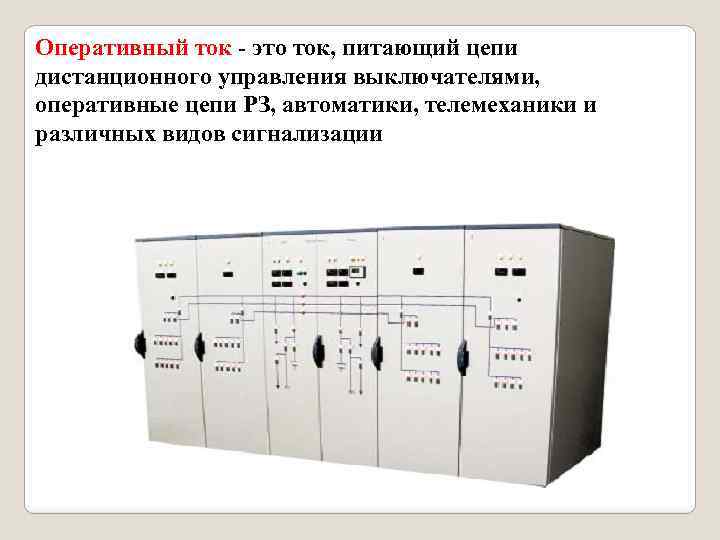

Оперативный ток - это ток, питающий цепи дистанционного управления выключателями, оперативные цепи РЗ, автоматики, телемеханики и различных видов сигнализации

Источники оперативного тока Независимые источники оперативного тока Зависимые источники оперативного тока Источники оперативного тока должны быть в постоянной готовности к действию в любых режимах работы электроустановки, в том числе и в аварийном

АКБ ТСН Заряженные конденсаторы БПН-1002 и БПТ-1002 БПН-1001, БПТ 1001, БПНС-2 ТТ ТН

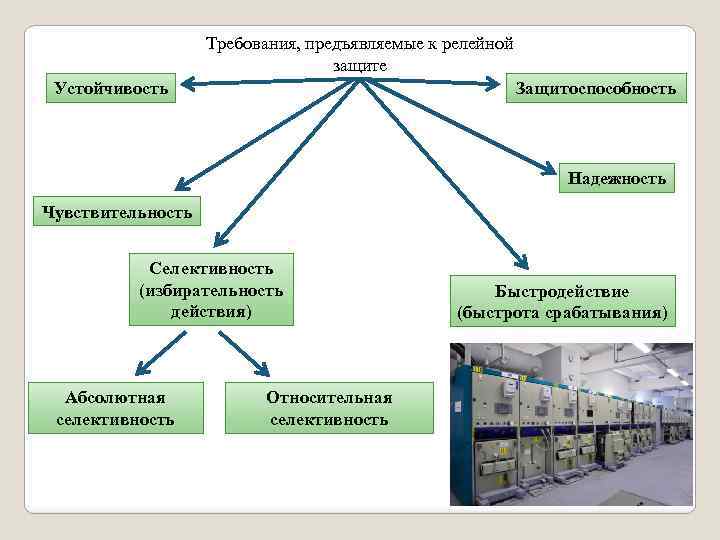

Требования, предъявляемые к релейной защите Устойчивость Защитоспособность Надежность Чувствительность Селективность (избирательность действия) Абсолютная селективность Относительная селективность Быстродействие (быстрота срабатывания)

Системы оперативного тока Постоянный оперативный ток Переменный оперативный ток Смешанная система оперативного тока Выпрямленный оперативный ток

Источниками постоянного тока являются аккумуляторные батареи, работающие в режиме постоянного подзаряда Преимущества 1. Простой источник тока, работа которого не зависит от состояния основной системы; 2. Обеспечивается питание всех цепей подключенных устройств в любой момент времени с необходимым уровнем напряжения и тока независимо от состояния основной сети. Недостатки 1. Высокая стоимость; 2. Необходимость наличия отапливаемого и вентилируемого помещения; 3. Необходимость использования подзарядного устройства; 4. Требуют квалифицированного обслуживания.

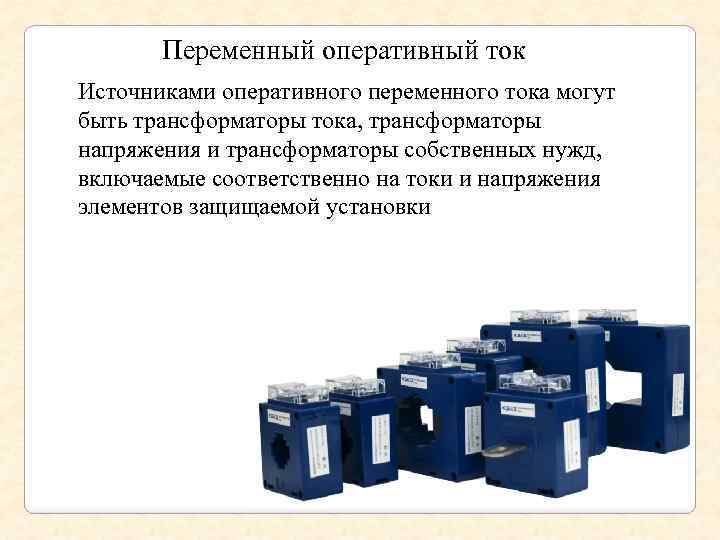

Переменный оперативный ток Источниками оперативного переменного тока могут быть трансформаторы тока, трансформаторы напряжения и трансформаторы собственных нужд, включаемые соответственно на токи и напряжения элементов защищаемой установки

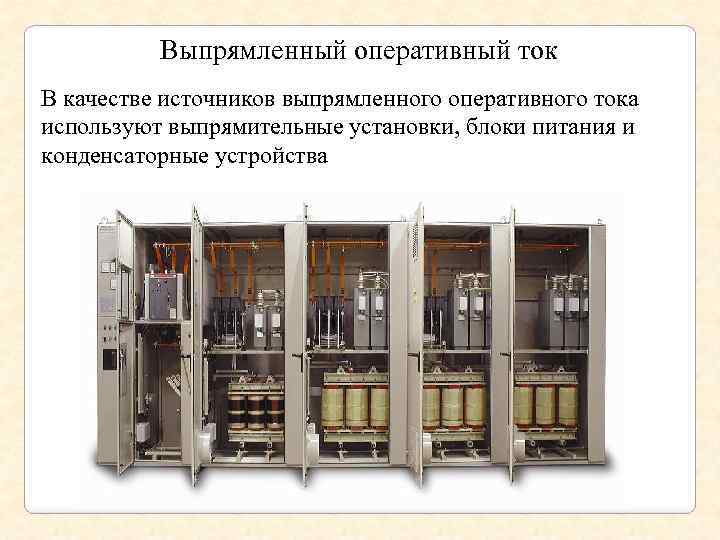

Выпрямленный оперативный ток В качестве источников выпрямленного оперативного тока используют выпрямительные установки, блоки питания и конденсаторные устройства

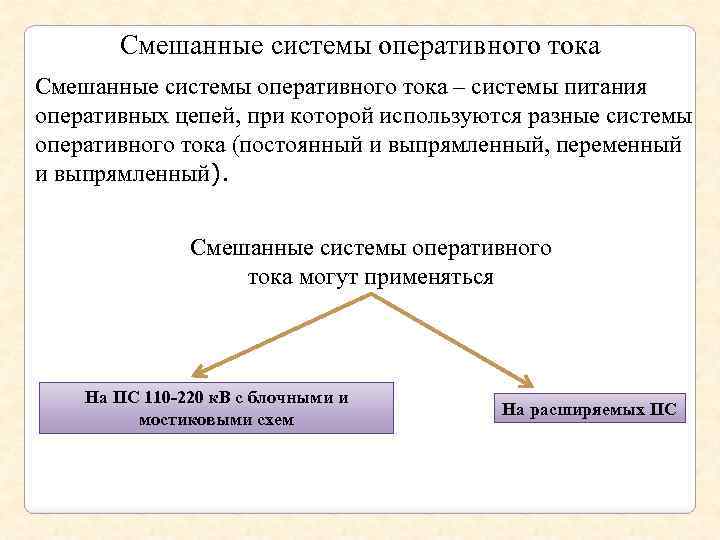

Смешанные системы оперативного тока – системы питания оперативных цепей, при которой используются разные системы оперативного тока (постоянный и выпрямленный, переменный и выпрямленный). Смешанные системы оперативного тока могут применяться На ПС 110 -220 к. В с блочными и мостиковыми схем На расширяемых ПС

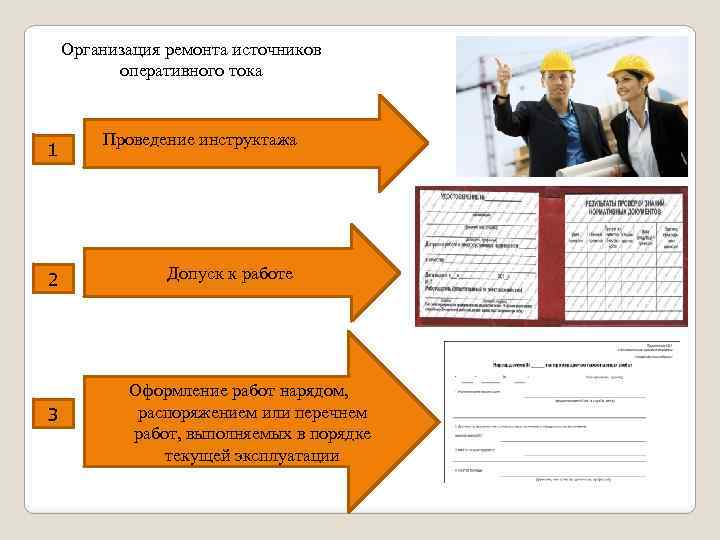

Организация ремонта источников оперативного тока 1 2 3 Проведение инструктажа Допуск к работе Оформление работ нарядом, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации

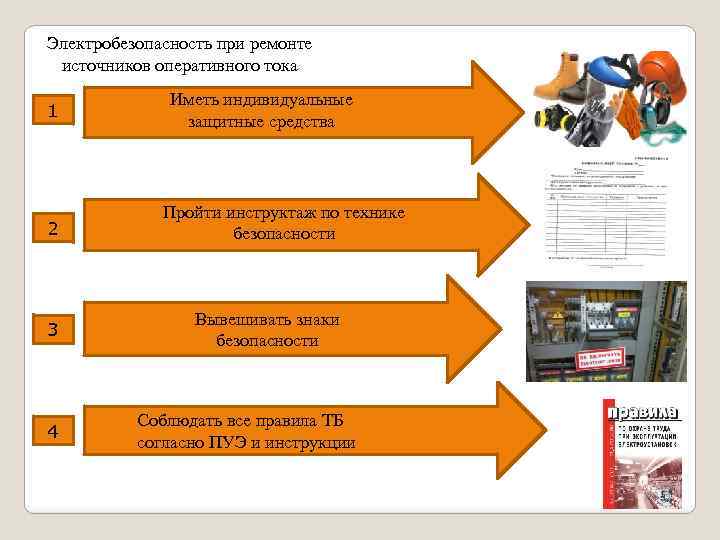

Электробезопасность при ремонте источников оперативного тока 1 2 3 4 Иметь индивидуальные защитные средства Пройти инструктаж по технике безопасности Вывешивать знаки безопасности Соблюдать все правила ТБ согласно ПУЭ и инструкции

Основные факторы, влияющие на степень поражения электрическим током:

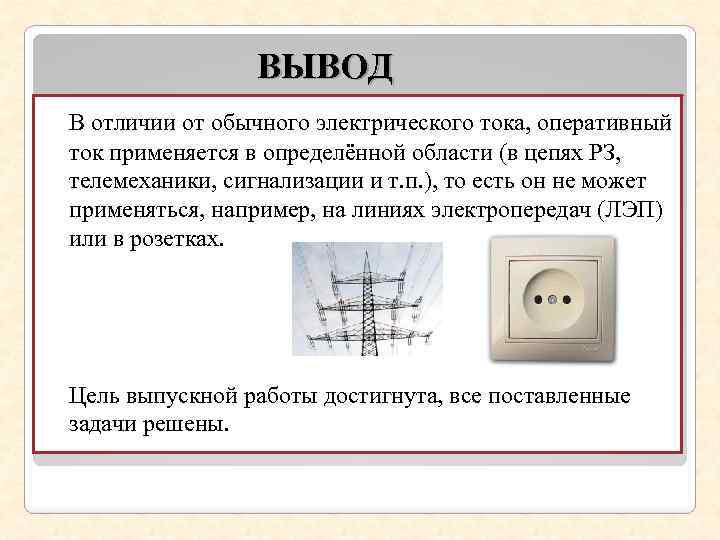

ВЫВОД В отличии от обычного электрического тока, оперативный ток применяется в определённой области (в цепях РЗ, телемеханики, сигнализации и т. п. ), то есть он не может применяться, например, на линиях электропередач (ЛЭП) или в розетках. Цель выпускной работы достигнута, все поставленные задачи решены.
