Оперативный контроль за насыщенностью коллектора при помощи прибора RST

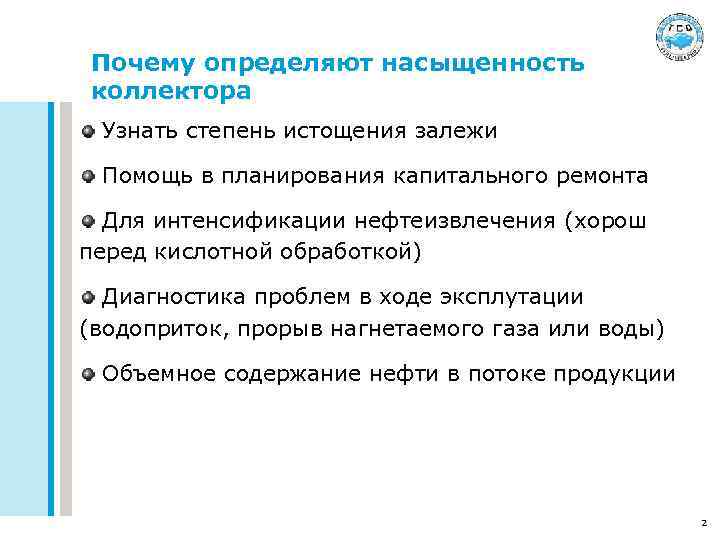

Почему определяют насыщенность коллектора Узнать степень истощения залежи Помощь в планирования капитального ремонта Для интенсификации нефтеизвлечения (хорош перед кислотной обработкой) Диагностика проблем в ходе эксплутации (водоприток, прорыв нагнетаемого газа или воды) Объемное содержание нефти в потоке продукции 2

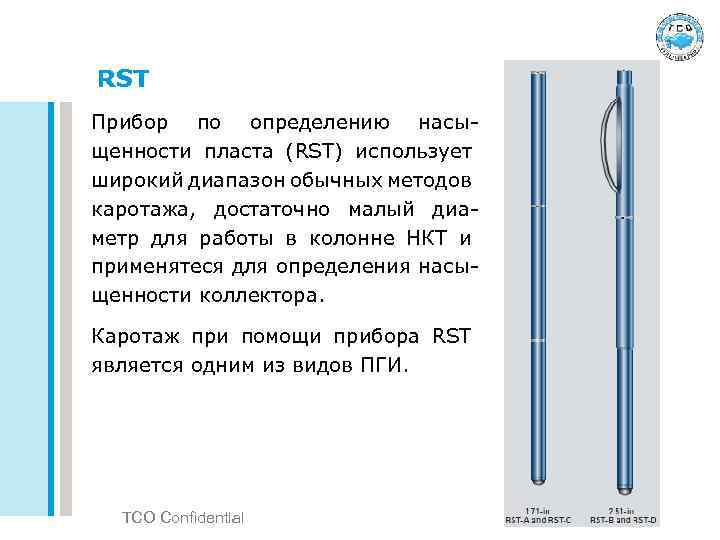

RST Прибор по определению насыщенности пласта (RST) использует широкий диапазон обычных методов каротажа, достаточно малый диаметр для работы в колонне НКТ и применятеся для определения насыщенности коллектора. Каротаж при помощи прибора RST является одним из видов ПГИ. TCO Confidential

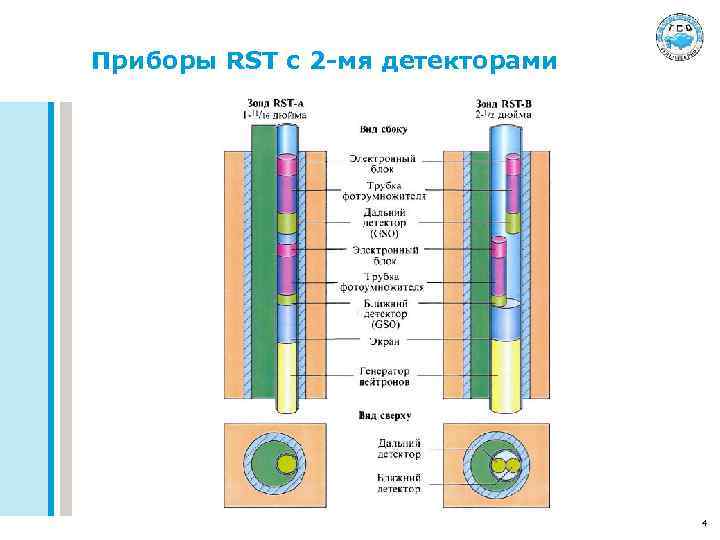

Приборы RST с 2 -мя детекторами 4

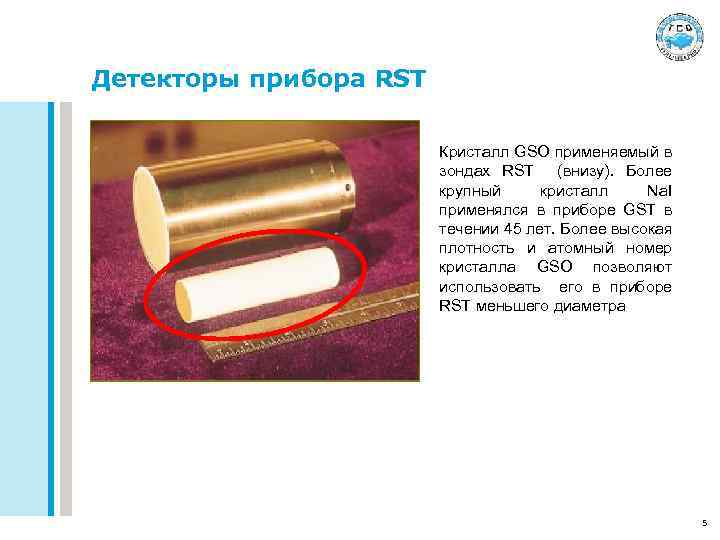

Детекторы прибора RST Кристалл GSO применяемый в зондах RST (внизу). Более крупный кристалл Na. I применялся в приборе GST в течении 45 лет. Более высокая плотность и атомный номер кристалла GSO позволяют использовать его в приборе RST меньшего диаметра 5

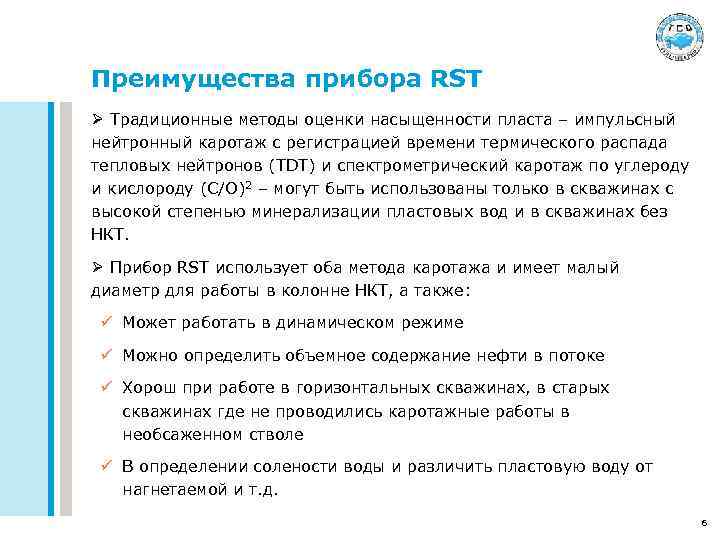

Преимущества прибора RST Ø Традиционные методы оценки насыщенности пласта – импульсный нейтронный каротаж с регистрацией времени термического распада тепловых нейтронов (TDT) и спектрометрический каротаж по углероду и кислороду (C/O)2 – могут быть использованы только в скважинах с высокой степенью минерализации пластовых вод и в скважинах без НКТ. Ø Прибор RST использует оба метода каротажа и имеет малый диаметр для работы в колонне НКТ, а также: ü Может работать в динамическом режиме ü Можно определить объемное содержание нефти в потоке ü Хорош при работе в горизонтальных скважинах, в старых скважинах где не проводились каротажные работы в необсаженном стволе ü В определении солености воды и различить пластовую воду от нагнетаемой и т. д. 6

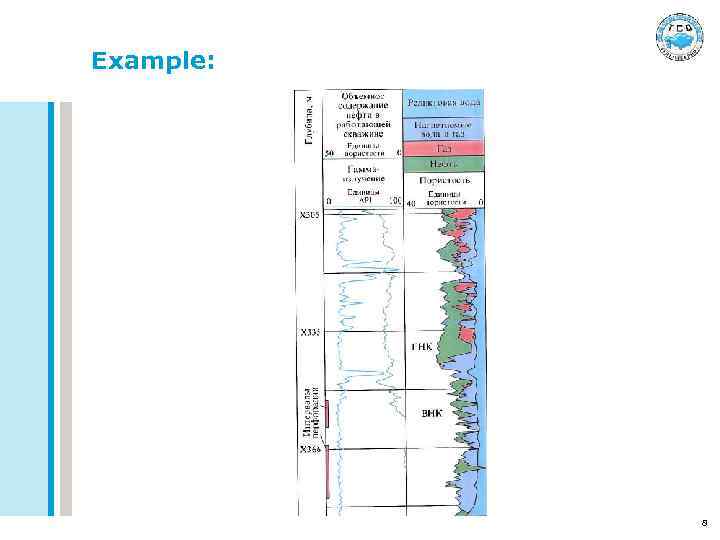

Пример каротажной диаграммы 7
Example: 8

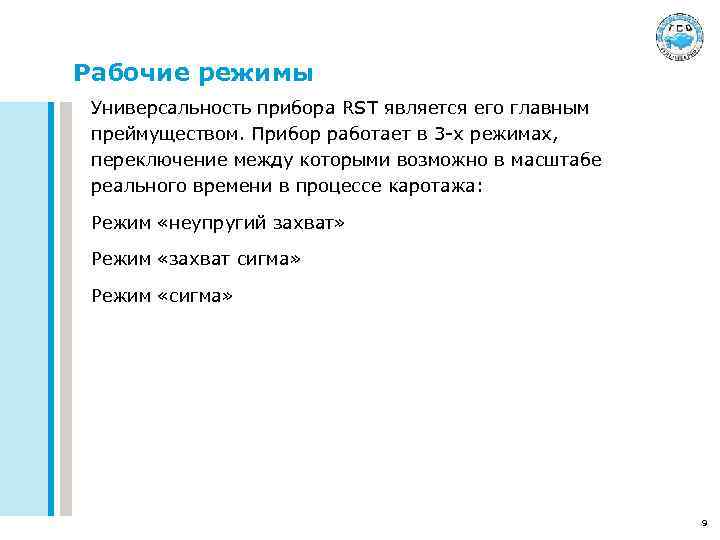

Рабочие режимы Универсальность прибора RST является его главным преймуществом. Прибор работает в 3 -х режимах, переключение между которыми возможно в масштабе реального времени в процессе каротажа: Режим «неупругий захват» Режим «захват сигма» Режим «сигма» 9

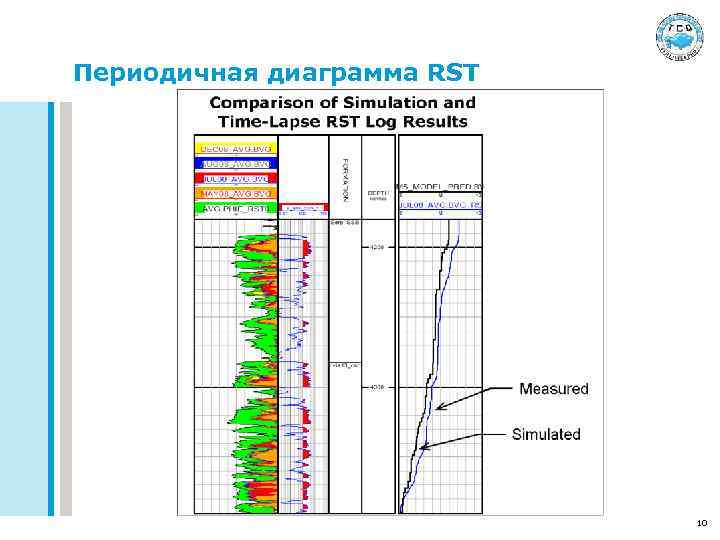

Периодичная диаграмма RST 10
