Оперативные токи. Различают первичные и вторичные цепи электрических соединений электроустановок. К первичным относят главные цепи, по которым электроэнергия передаётся к силовым трансформаторам, а от них- к электроприемникам, или же по воздушным и кабельным линиям транспортируется к более отдаленным потребителям. Вторичные цепи, служат для питания аппаратуры управления, защиты, автоматики, сигнализации, блокировки, измерительных приборов и других подобных устройств. Токи применяемые для их питания называются оперативными. В качестве оперативного тока используют постоянный, выпрямленный и переменный ток напряжением 24, 48, 100, 110 и 220 В. Постоянный ток применяют в качестве оперативного на электростанциях, подстанциях 220 к. В и выше, а также на крупных подстанциях 110 к. В. На мелких электростанциях и других подстанциях используют выпрямленный и переменный оперативный ток. Оперативный ток, потребляемый различными приборами и аппаратами, изменяется в широких пределах. Так, например, ток сигнального реле РУ 21/0, 01 составляет 0, 01 А, а у привода ШПЭ-42 выключателя МКП-220 - 720 А. Система оперативного тока состоит из источников питания и распределительной сети, от которой питается потребители оперативного тока.

Оперативные токи. В качестве источников оперативного постоянного тока используют стационарные кислотные аккумуляторные батареи (АБ) и переносные кислотные и щелочные аккумуляторы. Аккумуляторные батареи являются наиболее надежным источником оперативного тока, так как они обеспечивают независимое (автономное) питание оперативных цепей при исчезновении напряжения переменного тока в аварийных случаях, т. е. в наиболее ответственные моменты работы объекта обеспечивается в течение 0, 5… 1, 0 ч действие релейной защиты, автоматики и телемеханики. Применение аккумуляторных батарей ограничено из-за дороговизны и сложности эксплуатации. Поэтому аккумуляторные батареи устанавливают на более важных объектах — электростанциях и крупных подстанциях. На небольших подстанциях, при отсутствии значительных толчковых нагрузок и резких колебаний в сети оперативного тока (при включении выключателей и т. д. ), применяют переносные стартерные аккумуляторные батареи небольшой емкости напряжением 24 и 48 В. Иногда применяют щелочные аккумуляторы, у которых электролитом служит водный раствор едкого калия с плотностью 1, 19— 1, 21 г/см 3.

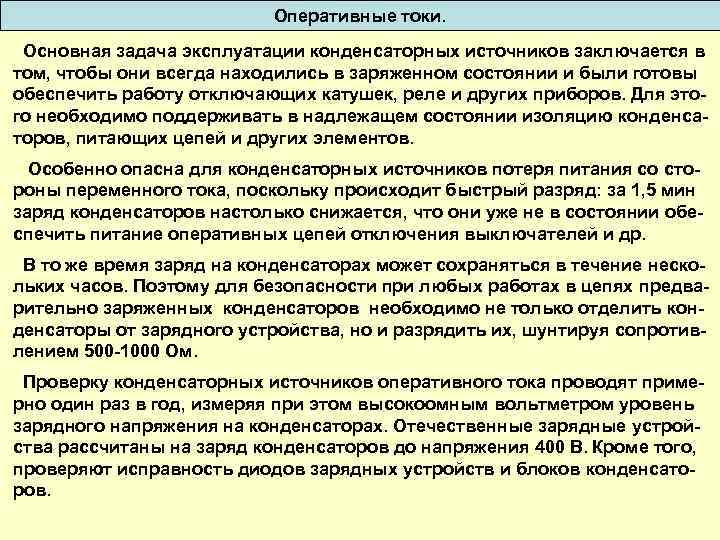

Оперативные токи. Основная задача эксплуатации конденсаторных источников заключается в том, чтобы они всегда находились в заряженном состоянии и были готовы обеспечить работу отключающих катушек, реле и других приборов. Для этого необходимо поддерживать в надлежащем состоянии изоляцию конденсаторов, питающих цепей и других элементов. Особенно опасна для конденсаторных источников потеря питания со стороны переменного тока, поскольку происходит быстрый разряд: за 1, 5 мин заряд конденсаторов настолько снижается, что они уже не в состоянии обеспечить питание оперативных цепей отключения выключателей и др. В то же время заряд на конденсаторах может сохраняться в течение нескольких часов. Поэтому для безопасности при любых работах в цепях предварительно заряженных конденсаторов необходимо не только отделить конденсаторы от зарядного устройства, но и разрядить их, шунтируя сопротивлением 500 -1000 Ом. Проверку конденсаторных источников оперативного тока проводят примерно один раз в год, измеряя при этом высокоомным вольтметром уровень зарядного напряжения на конденсаторах. Отечественные зарядные устройства рассчитаны на заряд конденсаторов до напряжения 400 В. Кроме того, проверяют исправность диодов зарядных устройств и блоков конденсаторов.

Оперативные токи. Для снижения стоимости электрооборудования подстанций до 110 к. В и других электроустановок и упрощения их эксплуатации в качестве источников оперативного переменного тока используют обычные или специально выделенные трансформаторы собственных нужд небольшой мощности, а также измерительные трансформаторы тока и напряжения. Источниками оперативного выпрямленного тока являются полупроводниковые выпрямительные устройства и специальные блоки питания. В отличие от аккумуляторов источники переменного и выпрямленного тока не являются автономными, поскольку их работа возможна только при наличии напряжения в сети. Следует учитывать, что неисправности в цепях оперативного тока могут иметь тяжелые последствия. Поэтому особое внимание должно быть обращено на обеспечение контроля изоляции и селективности аппаратов защиты в цепях выпрямленного и переменного тока. Сопротивление изоляции в цепях оперативного тока, измеряемое обычно мегомметром 1000 В, должно поддерживаться на уровне не ниже 1 МОм.

Оперативные переключения. Изменения, осуществляемые в электрической схеме установки с помощью коммутационных аппаратов, называются оперативными переключениями. Оперативные переключения осуществляются по заявке, подаваемой не позднее чем за три дня до назначенного срока. В исключительных случаях допускается приём заявки за сутки до переключения. На основании заявки оперативным персоналом составляется бланк переключений, который служит единственным документом для производства переключений. Бланк переключений заполняется заблаговременно лицом, которому предстоит непосредственно производить операции по переключению (дежурным электромонтёром) совместно с контролирующим лицом, которым является старший по должности. В случае разногласий решение принимает дежурный по смене. Бланк переключений персонал обязан взять с собой на место производства переключений. Лица, выполняющие переключения, при входе в распределительное устройство, берут все необходимое для производства операций: диэлектрические перчатки и боты, указатель напряжения, оперативные штанги, переносные заземления, блокировочные ключи.

Оперативные переключения. Исполнитель читает по бланку наименование операции, которую он собирается выполнить, а старший по должности следит, чтобы операция производилась правильно и на том именно присоединении, которое указано в бланке. При оперативных переключениях нельзя отдавать и принимать одновременно несколько распоряжений. Во время оперативных переговоров следует избегать таких словосочетаний, которые близки по звучанию, но противоположны по содержанию. Поэтому, например, обычно говорят «включено» и «отключено» , а выражение «выключено» не употребляют. При возникновении сомнений выполнение задания следует приостановить, чтобы еще раз проверить по оперативной схеме правильность производимых переключений или же получить разъяснение от вышестоящего дежурного или диспетчера. Не допускается включать в задание операции не направленные к одной цели, например, совмещать вывод из ремонта линии электропередачи и включение силового трансформатора и т. п.

Организационные мероприятия при выполнении оперативных переключений. При наличии в смене оперативно - выездной бригады из двух человек сложные переключения должны выполняться двумя лицами. Их также можно производить и в одно лицо, за исключением операций по переводу присоединений с одной системы шин на другую. Все электрооборудование станций и подстанций делится на оборудование, находящееся в оперативном управлении или оперативном ведении диспетчера энергосистемы или сетей, и оборудование, находящееся в непосредственном управлении персонала электростанции или подстанции. Такое же строгое распределение обязанностей должно существовать между дежурными данной смены. Непосредственное выполнение операций — включение и отключение выключателей, разъединителей - осуществляет младший дежурный (дежурный главного щита, дежурный электромонтер собственных нужд). Их контролирует старший дежурный смены (начальник смены).

Организационные мероприятия при выполнении оперативных переключений. На электростанциях и подстанциях с постоянным дежурством одному исполнителю, как правило, одновременно выдается только одно задание на производство оперативных переключений (включение или отключение трансформатора, кабельного или воздушного присоединения). Все операции дежурный персонал должен выполнять неторопливо и внимательно. Ответственность за правильное производство операций несёт как лицо контролирующее, так и лицо, выполняющее переключения.

Диспетчерский зал.

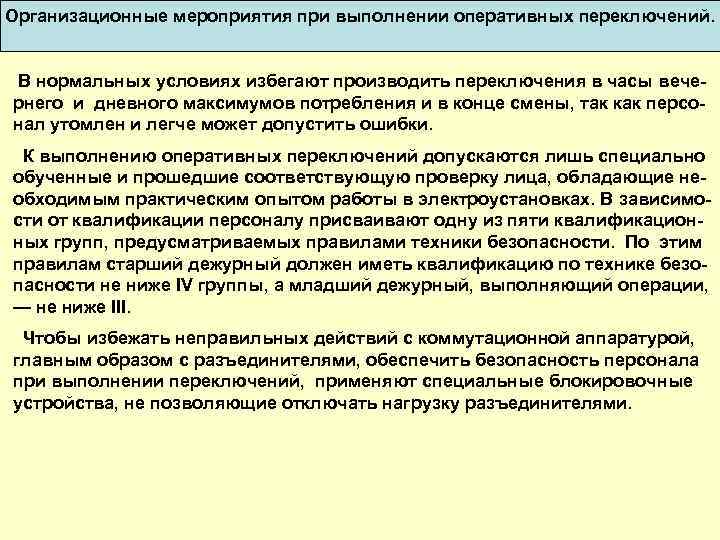

Организационные мероприятия при выполнении оперативных переключений. В нормальных условиях избегают производить переключения в часы вечернего и дневного максимумов потребления и в конце смены, так как персонал утомлен и легче может допустить ошибки. К выполнению оперативных переключений допускаются лишь специально обученные и прошедшие соответствующую проверку лица, обладающие необходимым практическим опытом работы в электроустановках. В зависимости от квалификации персоналу присваивают одну из пяти квалификационных групп, предусматриваемых правилами техники безопасности. По этим правилам старший дежурный должен иметь квалификацию по технике безопасности не ниже IV группы, а младший дежурный, выполняющий операции, — не ниже III. Чтобы избежать неправильных действий с коммутационной аппаратурой, главным образом с разъединителями, обеспечить безопасность персонала при выполнении переключений, применяют специальные блокировочные устройства, не позволяющие отключать нагрузку разъединителями.

Организационные мероприятия при выполнении оперативных переключений. Примером может служить механическая блокировка в ячейках КРУ, которая не позволяет персоналу выкатывать тележку из ячейки при включенном выключателе, или блокировка заземляющих ножей, которая при включенных рабочих ножах не дает возможности наложить заземление. В распределительных устройствах часто применяют электромагнитную блокировку с переносным ключом, которая не позволяет отключать или включать разъединитель при включенном выключателе данного присоединения. Личная безопасность персонала при производстве им операций обеспечивается применением защитных средств: диэлектрических перчаток, бот, резиновых ковриков, штанг с изолирующими ручками, индикаторов напряжения и т. п. Кроме того, приводы трёхполюсных разъединителей 6 -35 к. В внутренней установки должны отделяться от разъединителей стеной, перекрытием или глухим металлическим щитом.
