Оперативное обслуживание аппаратуры контроля нейтронного потока АКНП-ИФ Инструктор 1 категории Першин Андрей Николаевич 06 February 2018
АКНП Конечная цель занятия По окончанию обучения обучаемый будет способен продемонстрировать теоретические знания по аппаратуре контроля нейтронного потока (АКНП-ИФ), необходимые для выполнения своих должностных обязанностей.
Промежуточные цели занятия ПЦ-1. Объяснить назначение и функции, выполняемые комплексом АКНП-ИФ; ПЦ-2. Перечислить основные эксплуатационные данные комплекса АКНП-ИФ; ПЦ-3. Перечислить системы, их размещение на энергоблоке и состав оборудования, входящего в комплекс АКНП-ИФ; ПЦ-4. Объяснить структурную схему комплекса АКНП-ИФ; ПЦ-5. Объяснить устройство и принцип работы оборудования АКНП-ИФ, размещённого в реакторном отделении; ПЦ-6. Объяснить устройство и принцип работы оборудования АКНП-ИФ, размещённого в обстройке реакторного отделения;
Промежуточные цели занятия ПЦ-7. Объяснить устройство и принцип работы оборудования АКНП-ИФ, размещённого на БЩУ, РЩУ и ППМ; ПЦ-8. Объяснить устройство, принцип и режимы работы УУМП БД; ПЦ-9. Объяснить связь оборудования АКНП-ИФ с другими системами энергоблока АЭС. ПЦ-10. Диагностика оборудования АКНП-ИФ и порядок устранения неисправности; ПЦ-11. Виды и порядок выполнения ТО; ПЦ-12. Технологические ограничения и допустимое время работы при нарушениях в работе оборудования.
АКНП План занятия 1 час 2 час 3 час 4 час Подведение итогов. Выходной контроль знаний (письменный).
АКНП-ИФ Промежуточная цель – 1 Объяснить назначение и функции, выполняемые комплексом АКНП-ИФ.
Назначение комплекса АКНП-ИФ предназначена для контроля Р, Т и β эф. РУ на всех режимах её работы, по значению плотности нейтронного потока и скорости его изменения. АКНП-ИФ состоит из трёх комплектов. Два идентичных комплекта оборудования АКНП-ИФ АПЗ-СКП и один комплект оборудования АКНПИФ РЩУ-СКП.
Назначение комплекса АКНП-ИФ АПЗ-СКП - предназначена для использования в качестве комплекта для АЗ, ПЗ и контроля перегрузки топлива. АКНП-ИФ АПЗ-СКП формирует сигналы превышения заданных значений Р и Т, выдаёт сигналы в СУЗ, осуществляет обработку, регистрацию и представление информации оператору. АКНП-ИФ РЩУ-СКП - предназначена для использования в качестве комплекта для резервного щита управления и контроля перегрузки топлива. АКНП-ИФ РЩУ-СКП осуществляет обработку, регистрацию и представление информации оператору, формирует сигналы превышения заданных значений Р и Т без выдачи сигналов в СУЗ и сигналы ограничения на работу ПМ. АКНП-ИФ относится к аппаратуре, совмещающей назначение и функции систем безопасности и систем нормальной эксплуатации; классификационное обозначение – 2 НУ.
Функции АКНП-ИФ АКНП обеспечивает выполнение следующих функций: • контроль мощности, периода и реактивности реактора в процессе пуска и работы на мощности; • контроль мощности, периода реактора при перегрузке (загрузке) топлива; • поканальное задание уставок защиты по мощности и периоду; • долговременная регистрация значений мощности, периода и реактивности; • акустическая сигнализация уровня нейтронного потока; • автоматический контроль исправности технических средств с формированием поканальных сигналов неисправности; • ручная и автоматизированная проверка каналов контроля плотности потока нейтронов.
Вопросы?
Контрольные вопросы по ПЦ-1: 2.
АКНП-ИФ Промежуточная цель – 2 Перечислить основные эксплуатационные данные комплекса АКНП-ИФ
Основные эксплуатационные данные АКНП-ИФ Наименование параметра Пусковой (ДП) 1 Диапазон контроля ППН, От 100 до 106 нейтр/см 2 х с 2 Диапазон контроля мощности, От 10 -7 до 10 -1 % Рн 3 Диапазон контроля периода, с 4 Диапазон контроля реактивности, эфф 5 Сигналы защиты по мощности и периоду: АЗ ПЗ РМ 6 Уставки аварийной защиты по мощности 7 Уставки защиты по периоду, с: АЗ ПЗ РМ 8 Постоянная времени каналов контроля мощности, с Диапазон измерения рабочий (ДР) системы контроля перегрузки логарифмическ линейный ий (ДР 2) (СКП) (ДР 1) От 2, 5· 105 до От 104 до 109 От 10 -3 до 102 1, 2· 109 От 2, 5· 10 -2 до От 10 -3 до 102 От 10 -10 до 10 -5 120 От минус 999 до минус 5 и от +5 до +999 От минус 20 до +0, 6 АЗР, АЗТ ПЗР, ПЗТ Шесть уставок с дискретностью в один порядок мощности 10, 20, 40, 80 От 200 до 2 От 20 до 2 АЗР, АЗТ ПЗР, ПЗТ РМР, РМТ 106 уставок с дискретностью 1 % Рн (от 2 до 107 % Рн) 10, 20, 40, 80, 160 0, 025 РЕВЕРС СТОП Пять уставок с дискретностью в один порядок мощности 10, 20, 40, 80, 160, 320 От 200 до 2
Диапазоны работы АКНП-ИФ
Постоянная времени вычисления мощности Физический смысл постоянной времени измерительного канала - это реакция канала на единичное возмущение. Чем меньше постоянная времени, тем быстрее канал отслеживает величину сигнала. Таким образом постоянная времени измерительного канала для: • диапазона СКП - 200, 2 сек. • диапазона пускового - 20, 2 сек. в интервале 2 • 10 -6 ÷ 2 • 10 -5 - 20 сек. в интервале 2 • 10 -5 ÷ 10 -1 - 2 сек. • диапазона логарифмического, ДР-1 - 20, 2 сек. в интервале 10 -3 ÷ 10 -2 - 20 сек. в интервале 10 -2 ÷ 100 - 2 сек. • диапазона линейного, ДР-2 в интервале 1÷ 120 % Рн - 0, 025 сек.
Метрологические характеристики Пределы допускаемой относительной погрешности (без учёта погрешности БДПН) измерения относительной физической мощности реактора и постоянные времени каналов контроля ППН (без учёта постоянной времени БДПН) Диапазон мощности, %Рн ДР 2 1 - 120 ДР 1 0, 01 - 100 0, 001 - 0, 01 Постоянная Предел допускаемой времени измерения относительной мощности, s, не погрешности, % более 1 0, 025 5 2· 10 -5 – 10 -1 ДП 2· 10 -6 - 2· 10 -5 2 20 2 5 20 10 -7 - 2· 10 -6 10 -7 – 10 -4 СКП 200 2 10 -8 – 10 -7 10 -10 – 10 -8 10 20 200
Метрологические характеристики Предел приведённой погрешности формирования дискретных сигналов превышения уставок по уровню мощности не превышает от заданного значения уставки: • при загрузке (перегрузке) активной зоны, в пусковом диапазоне и начале рабочего диапазона (до 1 % Рн) – 20 %; • в линейном рабочем диапазоне – 1 %; • относительная погрешность вычисления периода не превышает 15 %; Относительная погрешность вычисления реактивности составляет: • в диапазоне от – 0, 5 до + 0, 2 β эфф – не более 5 %; • в диапазоне от – 20 до – 0, 5 β эфф – не более 20 %; • в диапазоне от + 0, 2 до + 0, 5 β эфф – не более 20 %.
Характеристики электропитания Электропитание комплектов АКНП-ИФ АПЗ-СКП, РЩУ-СКП осуществляется от трёх независимых вводов надёжного электропитания от сети переменного тока с однофазным напряжением питания 220 В и частотой 50 Гц. При этом обеспечивается устойчивость при изменениях параметров сети первичного электропитания: • отклонения установившегося напряжения электропитания от – 15 до + 10 % от номинального значения без ограничения времени и кратковременные от – 30 до + 25 % от номинального значения в течение 2 с интервалами до 10 с; • отклонения частоты от + 2 до – 2 % от номинального значения без ограничения времени и до – 6 % от номинального значения в течение 10 с; • искажение формы синусоидальности кривой напряжения – не более 8 %. Прерывание электропитания на время до 20 мс: • не вызывает отказов АКНП-ИФ; • не приводит к появлению ложной информации; • не требует вмешательства персонала для возобновления работы; • не приводит к потере информации в устройствах памяти.
Вопросы?
Контрольные вопросы по ПЦ-2: 2.
АКНП-ИФ Промежуточная цель – 3 Перечислить системы, их размещение на энергоблоке и состав оборудования, входящего в комплекс АКНП-ИФ
Оборудование, входящее в комплекс АКНП-ИФ
Состав АКНП-ИФ АПЗ-СКП Состав одного комплекта АКНП-ИФ АПЗ-СКП: • шесть УДПН-1 (два УДПН на один канал), установлены в каналы ИК, в пом. А 336 на отметке 6. 6; • три УДПН-2 (один УДПН на канал), установлены в каналы ИК, в пом. А-336 на отметке 6. 6; • три панели коммутационных ПКм-18, установлены в пом. А-336 на отметке 6. 6; • три стойки УНО-2, установлены в пом. АЭ-438/1 (АЭ-438/3) на отметке 13, 2; • шкаф кроссовый ШКР-14, установлен в пом. АЭ-438/1 (АЭ-438/3) на отметке 13, 2; • панель отображения и регистрации сигналов ПСГ-3, входящая в состав панели HY-16 (HY-18), установлена в пом. АЭ-341 БЩУ на отметке 6, 6; • пульт оператора HY-52, установлен в пом. АЭ-341 БЩУ на отметке 6, 6; • устройство отображения информации в режиме СКП состоящее из сигнализатора оптико-акустического СОА-1 и блока коммутации БКм-77, установлены в шкафу СКП АКНП-ИФ в пом. АЭ 1032.
Состав АКНП-ИФ РЩУ-СКП состоит из двух автономных комплектов: • АКНП-РЩУ предназначен для использования в составе аппаратуры контроля нейтронного потока АКНП ИФ в качестве комплекта для резервного щита управления. АКНП-РЩУ, является информационной. Информация по величине сигналов Р, Т и формировании дискретных сигналов (без выдачи в СУЗ) поступает на РЩУ панель HR-11 пом. АЭ-052. • АКНП-СКП предназначен для использования в составе аппаратуры контроля нейтронного потока АКНП ИФ в качестве комплекта для и контроля перегрузки топлива. АКНП-СКП является информационной системой. Информация по величине сигнала по Р поступает на БЩУ и на пульт перегрузмашины пом. АЭ 1032.
Состав комплекта АКНП-РЩУ: • три УДПН-1 (один УДПН на канал), установлены в каналы ИК, в пом. А -336 на отметке 6. 6; • три панели коммутационных ПКм-18, установлены в пом. А-336 на отметке 6. 6; • одна стойка УНО-3, установлена в пом. АЭ-438/2 на отметке 13, 2; • устройство отображения информации на РЩУ состоящее из сигнализатора оптико-акустического СОА-1, блока коммутации БКм 77, двух устройств регистрации и отображения УРО-1 и блока коммутации БКм-78, установленных в панель HR-11 в пом. АЭ-052.
Состав комплекта АКНП-СКП: • три УДПН-2 (один УДПН на канал), установлены в каналы ИК, в пом. А -336 на отметке 6. 6; • три панели коммутационных ПКм-18, установлены в пом. А-336 на отметке 6. 6; • стойка УНО-3, установлена в пом. АЭ-438/2 на отметке 13, 2; • шкаф кроссовый ШКР-14, установлен в пом. АЭ-438/2 на отметке 13, 2; • устройство отображения информации в режиме СКП состоящее из сигнализатора оптико-акустического СОА-1 и блока коммутации БКм 77, установлены в шкафу СКП АКНП-ИФ в пом. АЭ-1032 ППМ на отметке 41, 0. • устройство отображения информации в режиме СКП состоящее из сигнализатора оптико-акустического СОА-1 и блока коммутации БКм 77, установлены в панели HY-16 в пом. АЭ-341 БЩУ на отметке 6, 6.
Расположение БД
Размещение блоков детектирования АКНП • Блоки детектирования БД всех диапазонов располагаются в каналах "сухой" биозащиты вокруг реактора. • 27 измерительных каналов по внутренней окружности предназначены для установки БД.
Размещение БД Все БД установлены в каналах ИК шахты реактора. БДПН-1 верхний 320 ИК шахты РУ ЦАЗ 895 БДПН-1 РЩУ БДПН-1 нижний БДПН-2 СКП В АКНП-ИФ БД двух идентичных измерительных каналов, верхний и нижний, формирующие диапазоны ДП и ДР, расположены в одном измерительном канале шахты реактора, и не перемещаются. БД СКП перемещается в верхнее рабочее положение только на время перегрузки топлива. В системе АКНП-РЩУ используется один измерительный канал, БД которого располагается по центру активной зоны.
Размещение оборудования АКНП на отметке 6, 6
Размещение оборудования АКНП на отметке 13
Размещение оборудования 1 комплекта АКНП и комплекта РЩУ на отметке 13
Размещение оборудования 2 комплекта АКНП на отметке 13
Вопросы?
Контрольные вопросы по ПЦ-3: 2.
АКНП-ИФ Промежуточная цель – 4 Объяснить структурную схему комплекса АКНП-ИФ
Структурная схема АКНП-ИФ АПЗ-СКП
Структурная схема АКНП-ИФ РЩУ-СКП
Вопросы?
Контрольные вопросы по ПЦ-4: 2.
АКНП-ИФ Промежуточная цель – 5 Объяснить устройство и принцип работы оборудования АКНП-ИФ, размещённого в реакторном отделении
Размещение БД
Положение БД вокруг РУ УДПН– 1 устройство детектирования потока нейтронов: • БДПН– 1 блоки детектирования; • ПСДН– 1 преобразователи сигналов детектора нейтронов; УДПН– 2 устройство детектирования потока нейтронов: • БДПН– 2 блоки детектирования; • ПСДН– 2 преобразователи сигналов детектора нейтронов; • ПКМ -18 панели коммутационные; • МП механизмы перемещения блоков детектирования
Положение БД вокруг РУ Все БД установлены в каналах ИК шахты реактора. БДПН-1 верхний 320 ИК шахты РУ ЦАЗ 895 БДПН-1 РЩУ БДПН-1 нижний БДПН-2 СКП В АКНП-ИФ БД двух идентичных измерительных каналов, верхний и нижний, формирующие диапазоны ДП и ДР, расположены в одном измерительном канале шахты реактора, и не перемещаются. БД СКП перемещается в верхнее рабочее положение только на время перегрузки топлива. В системе АКНП-РЩУ используется один измерительный канал, БД которого располагается по центру активной зоны.
УДПН-1 • Основой БДПН-1 служит камера деления с урановым радиатором CFUL 08/F 16 фирмы Photonis. • Поток тепловых нейтронов вызывает реакцию деления ядер урана радиатора, в результате чего образуются тяжёлые ионы, в свою очередь вызывающие ионизацию заполняющего детектор газа. За счёт разницы потенциалов, приложенной к электродам счётчиков, происходит сбор ионов и электронов. Движение ионов и электронов вызывает импульсы электрического тока, которые и фиксируются в ПСДН-1. n Когда ППН возрастает до уровня 10 нейтр. /см 2 • с отдельные импульсы накладываются друг на друга, вызывая ток, пропорциональный уровню ППН.
ПСДН-1 • • • • ПСДН-1 (преобразователь сигналов детектора нейтронов) обеспечивает: электропитание БДПН-1 стабилизированным постоянным напряжением (600 ± 2) В; счёт импульсных сигналов от БДПН-1 в полосе частот от 0 до 1 x 106 Гц; измерение постоянного тока БДПН-1; измерение истинного среднеквадратичного значения флуктуаций тока БДПН-1; передачу в УНО данных о количестве зарегистрированных импульсов и времени регистрации в соответствии с протоколом связи с УНО; контроль напряжения электропитания БДПН-1, напряжения электропитания электронных узлов и температуры внутри ПСДН-1; изменение и контроль уровня напряжения дискриминации импульсных сигналов; формирование контрольного частотного сигнала по команде от УНО; формирование контрольного токового флуктуационного сигнала по команде от УНО; отключение электропитания БДПН-1 по сигналу с УНО.
УДПН-2 • Основой БДПН‑ 2 являются счётчики медленных нейтронов СНМ 18‑ 1. • Поток тепловых нейтронов вызывает ионизацию гелия в активном объёме счётчиков СНМ 18‑ 1. За счёт разницы потенциалов, приложенной к электродам счётчиков, происходит сбор ионов и электронов. • В свою очередь, движение ионов и электронов вызывает импульсы электрического тока, которые и выдаются в ПСДН‑ 2. Три параллельно соединённые счётчика медленных нейтронов СНМ 18‑ 1 в БДПН‑ 2 использованы для увеличения чувствительности УДПН‑ 2.
ПСДН-2 (преобразователь сигналов детектора нейтронов) обеспечивает: • электропитание БДПН 2 стабилизированным постоянным напряжением +(1800 ± 50) В; • счёт импульсных сигналов от БДПН 2 в полосе частот от 0 до 125 к. Гц; • передачу в УНО данных о количестве зарегистрированных импульсов и времени регистрации в соответствии с протоколом связи с УНО; • контроль напряжения электропитания БДПН 2, напряжения электропитания электронных узлов и температуры внутри ПСДН 2; • изменение и контроль уровня напряжения дискриминации импульсных сигналов; • формирование контрольного частотного сигнала по команде от УНО; • отключение электропитания БДПН-2 по сигналу типа "сухой контакт" от УНО.
Оборудование для БД Панель коммутационная ПКм-18 • Панель коммутационная ПКм-18 предназначена для подключения к стойкам УНО 2, УНО 3 оборудования УДПН-1, УДПН-2 и ИКР-1. Механизмы перемещения блоков детектирования • Предназначены для ввода в рабочее положение и вывода из рабочего положения БД СКП АКНП-ИФ. Перед началом проведения перегрузки топлива БД СКП поднимаются на уровень центра активной зоны реактора, а после завершения перегрузки – опускаются в нижнее положение. • Перемещение БД СКП осуществляется в ручном режиме с помощью УУМП. • Питание МП БД осуществляется переменным напряжением 380 В.
Вопросы?
Контрольные вопросы по ПЦ-5: 2.
АКНП-ИФ Промежуточная цель – 6 Объяснить устройство и принцип работы оборудования АКНП-ИФ, размещённого в обстройке реакторного отделения
Шкафы АКНП-ИФ УНО‑ 2 УНО‑ 3 ШКр-14
УНО-2 обрабатывает информацию, поступающую от УДПН, формирует аналоговые и дискретные сигналы для выдачи во внешние системы и обеспечивает выдачу информации в устройства отображения и регистрации. К УНО-2 подключаются через панель коммутационную ПКм 18 три УДПН: −два УДПН-1 (диапазоны ДП, ДР 1 и ДР 2). −одно УДПН-2 (диапазон СКП). В состав УНО-2 входят: −устройство технического обслуживания УТО; −четыре блока питания БПт-161; −устройство функциональной обработки УФО-2; −блок фильтров БФл-24; −блок фильтров БФл-25; − 10 блоков фильтров БФл-26; −панель соединительная ПСд 125; −панель коммутационная ПКм 10/2; −распределитель питания РП-78.
УНО-3 В состав комплекта АКНП-ИФ РЩУ-СКП входят два трёхканальных устройства накопления и обработки УНО‑ 3: n одно из которых (7 УНО-3) предназначено для контроля ППН в диапазонах ДП, ДР 1 и ДР 2; nдругое (8 УНО-3) для контроля ППН в диапазоне СКП. В состав УНО-3 входят: −устройство технического обслуживания УТО; −четыре блока питания БПт-161; −устройство функциональной обработки УФО-3; −три блока фильтров БФл‑ 25; −девять блоков фильтров БФл‑ 26; −панель соединительная ПСд 125; −панель коммутационная ПКм 10/2; −распределить питания РП-79.
Функции УТО – устройство технического обслуживания предназначено для выполнения следующих основных функций: – отображение на экране состояний входных и выходных сигналов УНО-2(3), результатов контроля номиналов источников питания и температуры; – ведение протокола контроля технического состояния УНО-2(3); – формирование и передача информации для архива результатов контроля, параметров и событий, зафиксированных УНО-2(3); – неоперативный контроль работоспособности и технического состояния УНО-2(3) и устройств, подключённых к нему, в процессе испытаний и технического обслуживания.
Блоки питания УНО На панели коммутации ПКм-10/1 расположены четыре выключателя, предназначенные для независимого включения и отключения БПт-161 В каркасе установлены четыре БПт-161, которые обеспечивают формирование из входного переменного напряжения номиналом 220 V выходных постоянных напряжений питания: • • Для УНО-2 G 1 – номинал 24 V для двух УРО; G 2 – номинал 48 V для УО (ДФ, Ин. С и СОА); G 3 – номинал 24 V для УДПН-2 (СКП); G 4 – номинал 48 V для УФО, УТО и УВУ, номинал 24 V для УДПН-1 (ДПР). n n Для УНО-3 G 1 – номинальное значение 48 В для канала 1 УНО-3; G 2 – номинальное значение 48 В для канала 2 УНО-3; G 3 – номинальное значение 48 В для канала 3 УНО-3; G 4 – номинальное значение 48 В для УТО.
Состав и функции УФО-2 - устройство функциональной обработки предназначено для выполнения следующих основных функций: – вычисление и контроль относительной физ. мощности, скорости (периода) её изменения и реактивности реактора посредством обработки сигналов от УДПН; – формирование д/сигналов превышения уставок АЗ и ПЗ, а также уставок регулирования, по относительной физ. мощности реактора и скорости (периоду) её В состав УФО-2 входят следующие изменения; блоки элементов: – формирование а/сигналов, − блок питания БПт-177; пропорциональных относительной физ. − блок управления БУ-460; мощности реактора и скорости (периоду) её − блок микропроцессорный БМп-10; изменения; − два формирователя дискретных – выдача информации о текущих значениях сигналов ФД(Р)-16 М; относительной физ. мощности, скорости её − два формирователя напряжений ФН(Р) изменения и реактивности реактора в -8 М; устройства отображения информации. − два блока связи БСв-227.
Состав и функции УФО-3 В состав УФО-3 входят три независимых канала, каждый из которых содержит следующие блоки элементов: – блок питания БПт 177; – блок управления БУ 460; – блок микропроцессорный БМп 10; – блок связи БСв 227. УФО-3 – устройство функциональной обработки предназначено для выполнения следующих основных функций: – вычисление и контроль относительной физической мощности, скорости (периода) её изменения и реактивности реактора посредством обработки сигналов от устройств детектирования нейтронного потока; – выдача информации о текущих значениях относительной физической мощности, скорости (периода) её изменения и реактивности реактора в устройства отображения информации.
Блок питания БПт-177 обеспечивает формирование и контроль напряжений питания номинальным значением +5, 0 В и +3, 3 В, необходимых для функционирования остальных блоков элементов в составе УФО-2(3).
Блок управления БУ-460 предназначен для выполнения в составе УФО-2(3) следующих основных функций: • взаимодействие через последовательные каналы связи с блоками в составе УФО; • взаимодействие через последовательный канал связи с УТО; • формирование дискретных сигналов аварийной и предупредительной защиты; • определение режима работы УНО; • оперативный контроль состояния технических средств УНО. На лицевой панели БУ-460 расположены два переключателя РЕЖИМ и СКП, переключение которых выполняется при помощи ключа, который может устанавливаться и извлекаться в любом положении переключателей.
Блок управления БУ-460 Переключатель РЕЖИМ предназначен для выбора режима функционирования УНО-2(3). Переключатель имеет три положения, соответствующие трём режимам работы: • ПРОВ — режим ПРОВЕРКА; • РАБОТА — режим РАБОТА; • АВТО — режим АВТОНОМ. Переключатель СКП предназначен для включения и отключения режима СКП, в котором УФО-2(3) работает как с УДПН-1, так и с УДПН-2. Переключатель имеет три положения: • ВКЛ — режим СКП включён (в одну и в другую сторону); • ОТКЛ — режим СКП отключён (среднее положение). Если режим СКП включён, то на лицевой панели БМп-10 должен светиться зелёный индикатор СКП.
Блок микропроцессорный БМп-10 предназначен для выполнения в составе УФО‑ 2(3) следующих функций: −взаимодействие с БУ-460 (выдача результатов расчётов значений Р, Т и реактивности, значений уставок по Р, сформированных значений д/сигналов; приём данных о текущем режиме работы и исправности УНО, значений уставок по Т, положения переключателя СКП); −взаимодействие с УДПН (получение кодов, пропорциональных ППН); −взаимодействие с устройством ввода уставок; −выдача подтверждений значений уставок аварийной защиты по Р); −расчёт значений Р и Т реактора (в диапазонах СКП, ДР 1 и ДР 2); −расчёт реактивности в диапазонах ДП, ДР 1 и ДР 2; −выбор текущего активного диапазона по значениям Р и формирование соответствующих дискретных сигналов (СКП, ДР 1, ДР 2); −сравнение значений Р и Т в активном диапазоне с уставками и формирование дискретных сигналов АЗР, АЗТ, ПЗР, ПЗТ, РМР, РМТ; −формирование д/сигналов превышения уровня Р 25 и Р 75 %; −формирование д/сигналов «УСТАВКА ВВЕРХ» и «УСТАВКА ВНИЗ» ; −имитация УДПН и устройства ввода уставок в режиме ПРОВЕРКА.
Формирователи выходных сигналов Формирователь ФД(Р)-16 М используется в АКНП-ИФ АПЗ‑СКП для выдачи шестнадцати дискретных сигналов в ИВС, СВРК, СУЗ. Формирователь ФН(Р)-8 М используется в АКНП-ИФ АПЗ‑СКП для выдачи восьми аналоговых сигналов в АРМ, РОМ, СВРК.
Блок связи БСв-227 предназначен для выполнения в составе УФО следующих основных функций: −взаимодействие через последовательные каналы связи RS 422 с устройствами регистрации и отображения информации; −взаимодействие через последовательные каналы связи ИРПС с операторскими устройствами отображения информации.
Блоки фильтров БФл-24 предназначен для снижения индустриальных радиопомех в цепях электропитания однофазной двухпроводной сети напряжением 220 В, частотой 50 Гц на сетевом вводе УНО-2. На панели БФл-24 расположен выключатель СЕТЬ, обеспечивающий включение и отключение питания всего шкафа УНО-2. БФл-25 обеспечивает фильтрацию постоянных напряжений питания номинальным значением 24 В и 48 В, формируемых в УНО-2 и выдаваемых в УДПН-1, УДПН-2, ДФ, Ин. С, УРО, СОА и УВУ. БФл-26 обеспечивают фильтрацию выходных аналоговых и дискретных сигналов УНО-2, а также сигналов каналов связи ИРПС УНО-2 с внешними устройствами.
Распределители питания Распределитель питания РП-78 в составе УНО-2 АКНП-ИФ АПЗ-СКП Распределитель питания РП-78, предназначен для подключения к УНО 2 напряжения питания 220 В: два ввода с автоматическим включением резерва и третий ввод с ручным переключением. Распределитель питания РП‑ 79 в УНО -3 АКНП-ИФ РЩУ-СКП Распределитель питания РП‑ 79 предназначен для подключения к УНО-3 напряжения питания 220 В: четыре независимых канала электропитания по два ввода с автоматическим включением резерва в каждом.
Шкаф кроссовый ШКр‑ 14 в составе АКНП-ИФ АПЗ-СКП ШКр‑ 14 предназначен для соединения измерительных каналов комплектов АКНП‑ИФ АПЗ-СКП с системами АЗПЗ, СВРК, СППБ, АРМ, РОМ, УПЗ, ППМ. В ШКр‑ 14 предусмотрены места для установки трёх УУМП к МП БД и элементам индикации положения БД СКП.
Вопросы?
Контрольные вопросы по ПЦ-6: 2.
АКНП-ИФ Промежуточная цель – 7 Объяснить устройство и принцип работы оборудования АКНП-ИФ, размещённого на БЩУ, РЩУ и ППМ
Устройства представления информации АКНП-ИФ ПСг-3, панель сигнализации (HY-16, HY-18), предназначена для предоставления информации оператору РУ: ─ индикации д/с и сигнализации трёх независимых каналов с трёх панелей УНО-2 одного комплекта АКНП-АПЗ/СКП; ─ кратковременной звуковой сигнализации момента включения д/с. В состав панели ПСг-3 входят: Ш УСг-2 устройство сигнализации одного канала, Ш Ш Ш Ш 3 шт. . ; БИд-65/1 блок индикации зелёного цвета, 9 шт. . ; БИд-65/2 блок индикации жёлтого цвета, 12 шт. ; БИд-65/3 блок индикации красного цвета 6 шт. ; кнопки - «Съем мигания» и «Проверка» УРО-1, устройство регистрации и отображения; СОА-1 сигнализатор оптико-акустический; БКм-78 блок коммутации для подключения УРО 1. БКм-77 блок коммутации для подключения СОА -1.
Сигнализация В ПСг-3 реализованы два типа звукового сигнала: «Ревун» и «Звонок» . Сигнал «Ревун» служит для акустической сигнализации появления дискретных сигналов АЗ и НЕИСПР. Сигнал «Звонок» – СКП, ДР, ПЗ, УСТВ, УСТН, ПРОВ. Длительность звукового сигнала 2 -3 s. Питание ПСг-3 осуществляется с выходов СЕТЬ стоек УНО-2 АКНП‑ИФ АПЗ‑СКП.
УСг-2 В состав УСг-2 входят следующие блоки: • блок комбинированный БК-1785/1; • преобразователь питания преобразует напряжение питания 220 V переменного тока в 48 V постоянного тока; • блок управления БУ-461 обеспечивает выполнение следующих функций: а) приём информации о состоянии дискретных сигналов УНО; б) формирование сигналов для индикаторов в режимах свечения и мигания; в) приём и обработку сигналов от кнопок СБРОС МИГАНИЯ и ПРОВЕРКА; г) формирование сигнала для громкоговорителя. • Громкоговоритель служит для кратковременной акустической сигнализации момента установки дискретных сигналов.
Устройство регистрации и отображения УРО-1 - устройство регистрации и отображения УРО-1 параметров на базе панельного компьютера с сенсорным экраном обеспечивает: Ø приём, накопление, хранение и отображение значений а/с в виде тренда (электронное перо) по РN , Т и ρ всех трёх каналов; Ø создание и отображение текущих параметров, архивов суточного и долговременного (1 месяц); Ø формирование и выдачу регулярных информационных сообщений в СВРК; Ø формирование и выдачу информационных сообщений и событийных сообщений об изменении д/с в ИВС. Ø копирование файлов архивных параметров на внешние носители (USB-Flash)
Сигнализатор оптико-акустический СОА-1 Органы контроля и управления: Ø табло сигнализации формирования сигнала защиты ПЗ, АЗ в режиме СКП – табло «Работа» зелёным цветом; – табло «Стоп» жёлтым цветом; – табло «Реверс» красным цветом; Ø индикатор символьный двухразрядный, индицирующий Р или код неисправности; Ø индикация выбранного канала или усреднённого значения; Ø кнопка «►» выбора одного из каналов или усреднённого значения; Ø индикатор автоматической блокировки; Ø индикатор ручной блокировки громкости сигнала, пропорционального имп/сек ; Ø регулятор громкости звукового сигнала; Ø кнопка «ТЕСТ» для выполнения проверки работоспособности СОА-1; Ø индикатор наличия питания 48 V; Ø выключатель питания.
Сигнализатор оптико-акустический При вкл. питания СОА-1, загружается программа тестирования работоспособности. Результат тестирования отображается на индикаторах СОА‑ 1. При отсутствии неисправности, переход в штатный режим работы. При неисправности в одном из каналов связи мигает красным цветом, с/д данного канала с f = 2 Гц При неисправности устройства СОА-1 мигает красным цветом с/д «∑» значения. При формировании сигналов ПЗ, АЗ в одном из каналов, табло «Стоп» или «Реверс» мигает с f = 2 Гц.
Режимы работы СОА-1 Отображение уровня РN (имп/сек) выполняется в двух режимах: – РЕЖИМ 1, контроль РN при работе в диапазоне СКП до частоты 16 Hz, при превышении которой включается автоматическая блокировка акустического сигнала; – РЕЖИМ 2, отображение РN в полном диапазоне. Выбор режима работы СОА выполнятся при установке в УНО режима работы - «Автоном» . При выборе режима контроля СКП табло «Работа» загорается, если на всех трёх УНО выбран режим 1.
Сигнализатор оптико-акустический Работа СОА-1 в режиме 1 Режим контроля СКП используется для: Ш звуковой и визуальной индикации уровня РN ; Ш индикации работоспособности в режиме контроля СКП с помощью табло «Работа» ; Ш сигнализация формирования сигналов ПЗ, АЗ с помощью табло «Стоп» , «Реверс» . Свечение любого из трёх индикаторов свидетельствует о работе АКНП в режиме СКП всех трёх УНО.
Звуковая сигнализация СОА-1 выполняет акустическую сигнализацию сигналов СТОП и РЕВЕРС на максимальной громкости (без учёта положения регулятора громкости) только в момент их появления. Повторная акустическая сигнализация сигнала возможна только после снятия соответствующего сигнала и повторного его появления.
Сигналы СОА-1
Функции выполняемые СОА‑ 1 в режиме 2: Ø визуальное отображение рабочего диапазона на первом разряде символьного индикатора: 1 – СКП; 2 – ДП; 3 – ДР; Ø визуальное отображение уровня РN на втором разряде символьного индикатора в виде одного из пяти номеров поддиапазона, 1÷ 5; Ø воспроизведение музыкального фрагмента (трель) длительностью 1, 5 ÷ 3 с при переходе из диапазона в диапазон или при изменении поддиапазона; Ø изменение частоты звукового сопровождения пропорционального уровню РN при переходе из поддиапазона в поддиапазон; При работе СОА в режиме 2, табло сигнализации «Работа» , «Стоп» , «Реверс» не светятся.
Сигнализация СОА-1 СКП ПД ДР Режим 2 Номер под Условные границы диапазона поддиапазона, Hz 1 0 – 10 2 10 – 100 3 100 – 1000 4 1000 – 10000 5 10000 – 75000 Делитель входной частоты Частота озвучивания импульса, Гц 10 10000 833 1000 1250 1666 2000 Во всех поддиапазонах импульсы, пропорциональные уровню РN, озвучиваются звуковым сигналом в соответствии с коэффициентом соответствующего поддиапазона длительностью 50 мс и частотой, определяемой текущим поддиапазоном, т. е. звуковые сигналы, поддиапазонов будут идентичными для всех диапазонов.
Индикация МФИ СОА-1 АКНП-ИФ
Коды ошибок СОА-1
УО РЩУ УО - РЩУ, устройство отображения информации для оператора РУ, расположенное на панели HR-11. На время перегрузки топлива, для комплекта АКНП‑ИФ РЩУ‑СКП используются УРО-1 по Т из комплекта АКНП‑ИФ 1 АПЗ‑СКП, который переключается для приёма и отображения информации оператору БЩУ от трёх каналов со стойки 8 УНО‑ 3 АКНП‑ИФ РЩУ‑СКП.
УО ППМ УО – ППМ устанавливается в помещении АЭ-1032 (ППМ) и состоит из шкафа, в котором установлены: • 3 – сигнализатора оптоакустических СОА-1 • 3 – блока коммутационных БКм- 77
УО БЩУ ДФ ИНс-1 1 УВУ 2 УВУ 3 УВУ УО - БЩУ устройство отображения для оператора РУ на БЩУ предназначено для приёма от УНО и визуального отображения в аналоговом и цифровом виде: - мощности РN; - периода Т - реактивности ρ, - ввода уставок; - корректировки показаний мощности РN (тарировки).
Режимы отображения ДФ
Индикатор символьный ИСм-1, индикатор символьный предназначен для отображения на экране текущих значений РN и Т в цифровом виде поканально или усреднённого значения диапазонов ДП, ДР. Технические характеристики ⇨ Приём и обработка информации текущего значения мощности и периода от трёх УНО. ⇨ формирование и индикация цифровых значений Р и Т поканально – 1, 2, 3 канал, или усреднённого значения – S, нажатием кнопки выбора режима – “►”. ⇨ Индикация цифровых значений Т в диапазоне от – 999 до +999 s. ⇨ Индикация цифровых значений Р в диапазоне от 1, 0× 10 -9 до 120 % (диапазон ДП и ДР). ⇨ Обновление отображаемой информации один раз в 0, 5 s. ⇨ Индикация цифровых значений Р и Т в диапазоне ДП при контроле диапазона СКП.
Режимы отображения индикации ИСм-1
Устройство ввода уставок УВУ-1 по одному каналу предназначено для : ⇨ постоянной индикации текущей переменной уставки по мощности, АЗР; ⇨ изменения переменной уставки АЗР в диапазонах СКП, ДР 1, ДР 2; ⇨ индикации величины текущей мощности РN, формируемой УНО; ⇨ корректировки текущей мощности при тарировке системы АКНП-АПЗ/СКП. На лицевой панели УВУ расположены: ⇨ дисплей, состоящий из четырёх индикаторов БИд-40, ⇨ кнопки, с маркировкой: “▲” – вверх; “▼” – вниз; “►” – ввод. Кнопки “▼”, “▲” предназначены для активизации режима «Выбор уставки» и изменения уставки по величине, или для активизации режима «Корректировка мощности» и изменение показаний величины текущей мощности. Кнопка “►”, снабжена защитным колпачком с возможностью пломбирования, предназначена для ввода значений уставки или ввода скорректированной величины мощности в УНО.
Устройство ввода уставок УВУ-1 • • Технические характеристики УВУ: выбор одной из 5 уставок «Реверс» при включении УНО в режим контроля СКП в соответствии с таблицей; выбор одной из 6 уставок АЗР в логарифмическом диапазоне измерения ДП и ДР-1, в соответствии с таблицей; выбор уставки АЗР в пределах от 2 до 107 % Рн в линейном диапазоне ДР-2 с дискретностью в 1 %, в соответствии с таблицей; корректировка текущего значения мощности РN передача информации о величине мощности РУ, и значении уставок в УНО каждые 0, 2 сек; диагностирование состояния и работоспособности УВУ с периодичностью 0, 2 сек; напряжение питания 48 V «канал в канал» ; защита цепей питания.
Таблица выбора уставок в УВУ-1 № уст. Режим работы Назв. уст. Значение уставки 9, 8· 100 imp/s 1 9, 8· 101 imp/s 2 СКП 3 РЕВЕРС 0 9, 8· 102 imp/s 9, 8· 103 imp/s 9, 8· 104 imp/s 5 9, 8· 10 -6 % Рн 7 8 9 10 11 12 … 116 9, 8· 10 -5 % Рн 9, 8· 10 -4 % Рн 9, 8· 10 -3 % Рн 9, 8· 10 -2 % Рн АЗ Линейный ДР 2 6 Логарифмический ДП, ДР 1 4 9, 8· 10 -1 % Рн 2 % Рн 3 % Рн …… 107 % Рн Формирование переменной «Уставки АЗР» в диапазонах СКП, ДП, ДР. В диапазоне СКП формируется 5 уставок АЗР «Реверс» с дискретностью в один порядок - 9, 8· 10 n имп/сек. Пять уставок ПЗР - «Стоп» формируются автоматически - 7· 10 n имп/сек. В диапазонах ДП, ДР-1 (в пределах 9, 8· 10 -6 9, 8· 10 -1 % РН) формируется: - 6 уставок АЗР с дискретностью в один порядок - 9, 8· 10 n РН. - 6 уставок ПЗР формируются автоматически - 7· 10 n % РН. В линейном диапазоне ДР-2 (2 107 % РН) формируются «Уставки АЗР» с дискретностью в 1%. В диапазоне ДР-2 Уст. ПЗР и РМР в соотношении 107: 104: 102 формируются автоматически.
Вопросы?
Контрольные вопросы по ПЦ-7: 2.
АКНП-ИФ Промежуточная цель – 8 Объяснить устройство, принцип и режимы работы УУМП БД
УУМП БД СКП УУМП – устройство управления механизмом перемещения для АКНП-ИФ АПЗСКП, РЩУ‑СКП предназначенное для: • РУЧНОГО управления прямым и реверсным включением электродвигателя МП БД СКП; • индикации перемещения БД на жидкокристаллическом дисплее по сигналам от сельсина-датчика; • индикации состояния концевых выключателей ВЕРХ и НИЗ.
Вопросы?
Контрольные вопросы по ПЦ-8: 2.
АКНП-ИФ Промежуточная цель – 9 Объяснить связь оборудования АКНП-ИФ с другими системами энергоблока АЭС

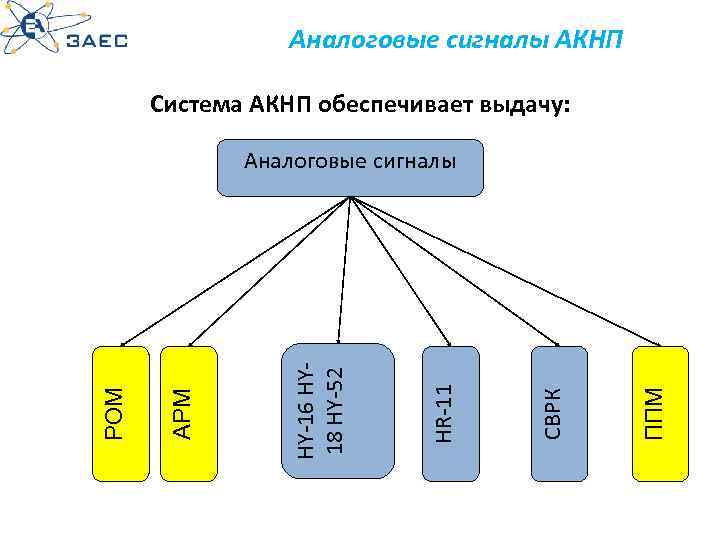

Аналоговые сигналы АКНП Система АКНП обеспечивает выдачу: ППМ СВРК HR-11 HY-16 HY 18 HY-52 АРМ РОМ Аналоговые сигналы

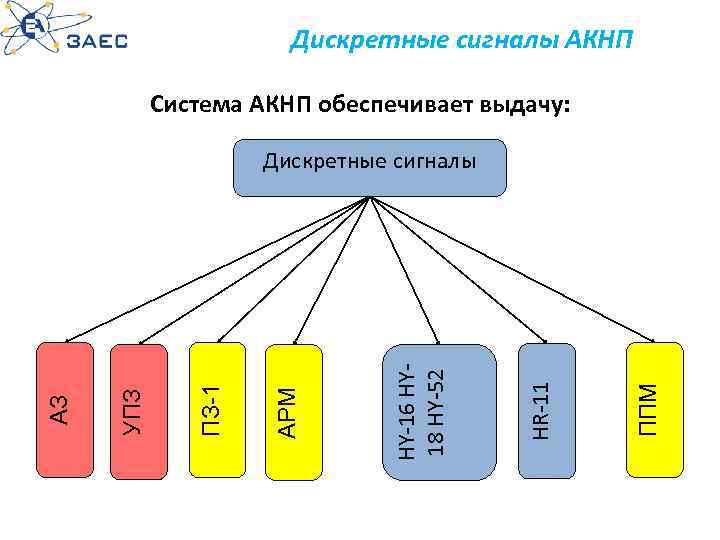

Дискретные сигналы АКНП Система АКНП обеспечивает выдачу: ППМ HR-11 HY-16 HY 18 HY-52 АРМ ПЗ-1 УПЗ АЗ Дискретные сигналы

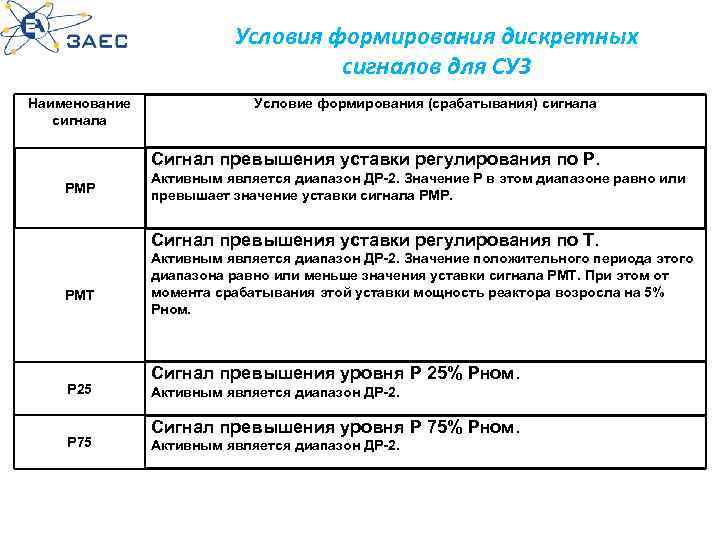

Условия формирования дискретных сигналов для СУЗ
Условия формирования дискретных сигналов для СУЗ Наименование сигнала Условие формирования (срабатывания) сигнала Сигнал превышения уставки регулирования по Р. РМР Активным является диапазон ДР-2. Значение Р в этом диапазоне равно или превышает значение уставки сигнала РМР. Сигнал превышения уставки регулирования по Т. РМТ Р 25 Р 75 Активным является диапазон ДР-2. Значение положительного периода этого диапазона равно или меньше значения уставки сигнала РМТ. При этом от момента срабатывания этой уставки мощность реактора возросла на 5% Рном. Сигнал превышения уровня Р 25% Рном. Активным является диапазон ДР-2. Сигнал превышения уровня Р 75% Рном. Активным является диапазон ДР-2.

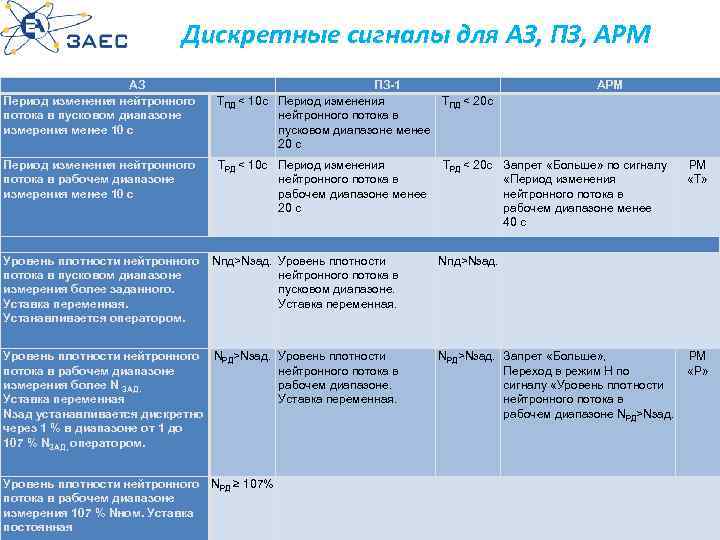

Дискретные сигналы для АЗ, ПЗ, АРМ АЗ Период изменения нейтронного потока в пусковом диапазоне измерения менее 10 с Период изменения нейтронного потока в рабочем диапазоне измерения менее 10 с ПЗ-1 ТПД < 10 c Период изменения ТПД < 20 c нейтронного потока в пусковом диапазоне менее 20 с ТРД < 10 c Период изменения нейтронного потока в рабочем диапазоне менее 20 с Уровень плотности нейтронного Nпд>Nзад. Уровень плотности потока в пусковом диапазоне нейтронного потока в измерения более заданного. пусковом диапазоне. Уставка переменная. Устанавливается оператором. Уровень плотности нейтронного NРД>Nзад. потока в рабочем диапазоне измерения более N ЗАД. Уставка переменная Nзад устанавливается дискретно через 1 % в диапазоне от 1 до 107 % NЗАД, оператором. Уровень плотности нейтронного потока в рабочем диапазоне. Уставка переменная. Уровень плотности нейтронного NРД ≥ 107% потока в рабочем диапазоне измерения 107 % Nном. Уставка постоянная АРМ ТРД < 20 c Запрет «Больше» по сигналу «Период изменения нейтронного потока в рабочем диапазоне менее 40 с РМ «Т» Nпд>Nзад. NРД>Nзад. Запрет «Больше» , Переход в режим Н по сигналу «Уровень плотности нейтронного потока в рабочем диапазоне NРД>Nзад. РМ «Р»

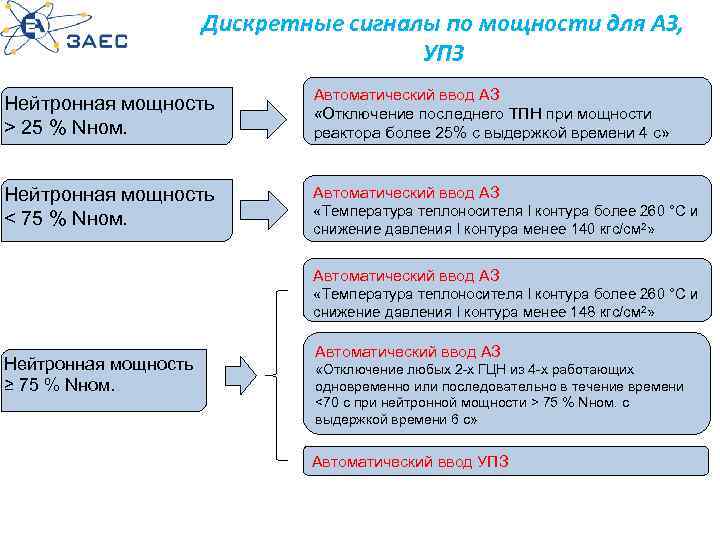

Дискретные сигналы по мощности для АЗ, УПЗ Нейтронная мощность > 25 % Nном. Нейтронная мощность < 75 % Nном. Автоматический ввод АЗ «Отключение последнего ТПН при мощности реактора более 25% с выдержкой времени 4 с» Автоматический ввод АЗ «Температура теплоносителя I контура более 260 °С и снижение давления I контура менее 140 кгс/см 2» Автоматический ввод АЗ «Температура теплоносителя I контура более 260 °С и снижение давления I контура менее 148 кгс/см 2» Нейтронная мощность ≥ 75 % Nном. Автоматический ввод АЗ «Отключение любых 2 -х ГЦН из 4 -х работающих одновременно или последовательно в течение времени <70 c при нейтронной мощности > 75 % Nном. c выдержкой времени 6 с» Автоматический ввод УПЗ
Аналоговые сигналы в АРМ и РОМ Плотность нейтронного потока от первого и второго комплектов АКНП 0, 1 – 120 % (0 – 6 В) АРМ 0, 1 – 120 % (0 – 6 В) РОМ

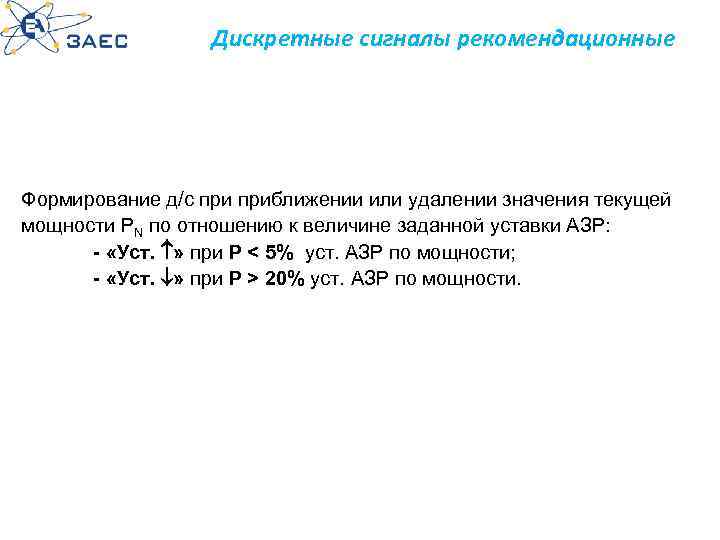

Дискретные сигналы рекомендационные Формирование д/с приближении или удалении значения текущей мощности РN по отношению к величине заданной уставки АЗР: - «Уст. » при Р < 5% уст. АЗР по мощности; - «Уст. » при Р > 20% уст. АЗР по мощности.
Вопросы?
Контрольные вопросы по ПЦ-9: 2.
АКНП-ИФ Промежуточная цель – 10 Диагностика оборудования АКНП-ИФ и порядок устранения неисправности

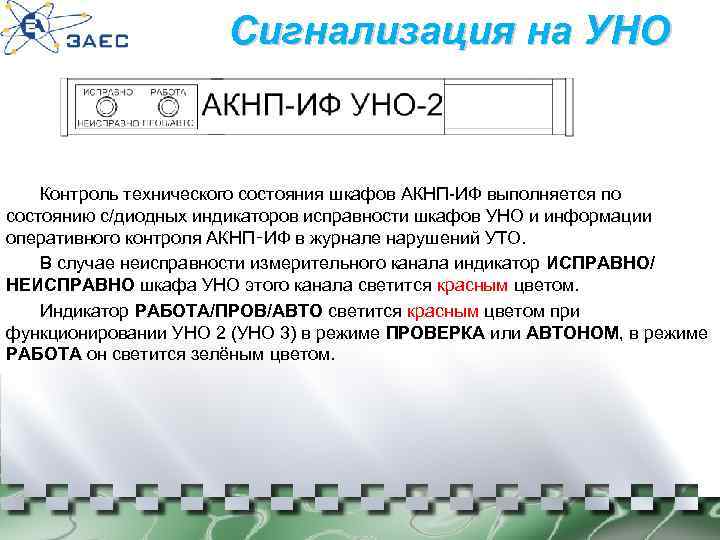

Сигнализация на УНО Контроль технического состояния шкафов АКНП-ИФ выполняется по состоянию с/диодных индикаторов исправности шкафов УНО и информации оперативного контроля АКНП‑ИФ в журнале нарушений УТО. В случае неисправности измерительного канала индикатор ИСПРАВНО/ НЕИСПРАВНО шкафа УНО этого канала светится красным цветом. Индикатор РАБОТА/ПРОВ/АВТО светится красным цветом при функционировании УНО 2 (УНО 3) в режиме ПРОВЕРКА или АВТОНОМ, в режиме РАБОТА он светится зелёным цветом.

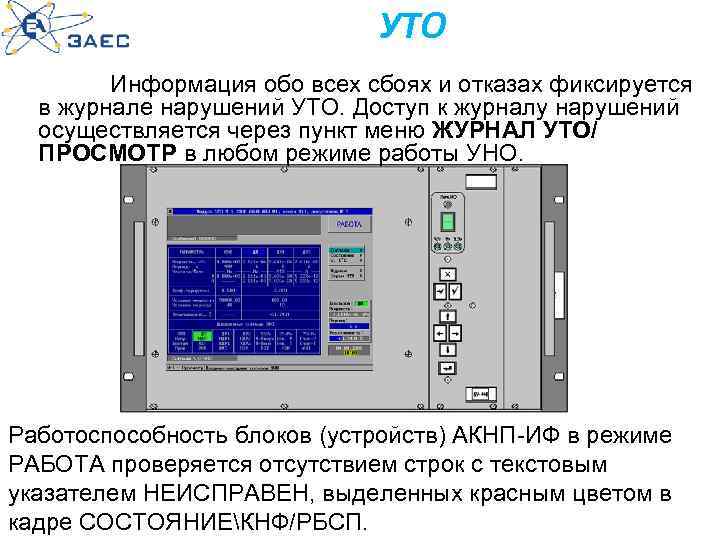

УТО Информация обо всех сбоях и отказах фиксируется в журнале нарушений УТО. Доступ к журналу нарушений осуществляется через пункт меню ЖУРНАЛ УТО/ ПРОСМОТР в любом режиме работы УНО. Работоспособность блоков (устройств) АКНП-ИФ в режиме РАБОТА проверяется отсутствием строк с текстовым указателем НЕИСПРАВЕН, выделенных красным цветом в кадре СОСТОЯНИЕКНФ/РБСП.

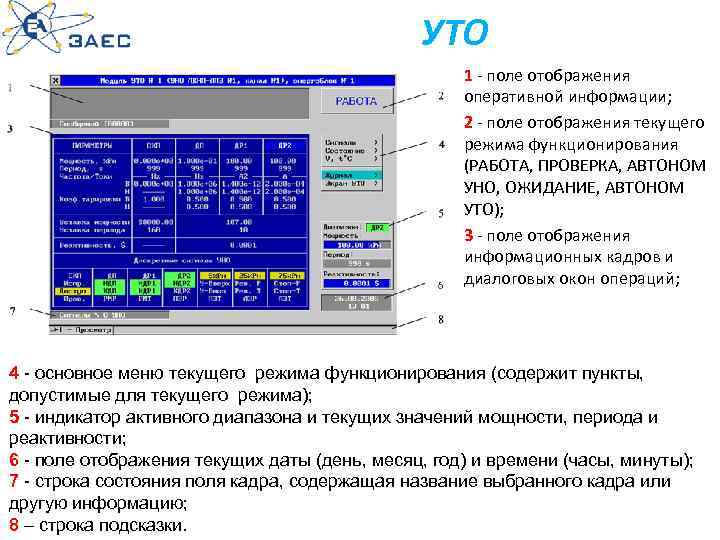

УТО 1 - поле отображения оперативной информации; 2 - поле отображения текущего режима функционирования (РАБОТА, ПРОВЕРКА, АВТОНОМ УНО, ОЖИДАНИЕ, АВТОНОМ УТО); 3 - поле отображения информационных кадров и диалоговых окон операций; 4 - основное меню текущего режима функционирования (содержит пункты, допустимые для текущего режима); 5 - индикатор активного диапазона и текущих значений мощности, периода и реактивности; 6 - поле отображения текущих даты (день, месяц, год) и времени (часы, минуты); 7 - строка состояния поля кадра, содержащая название выбранного кадра или другую информацию; 8 – строка подсказки.

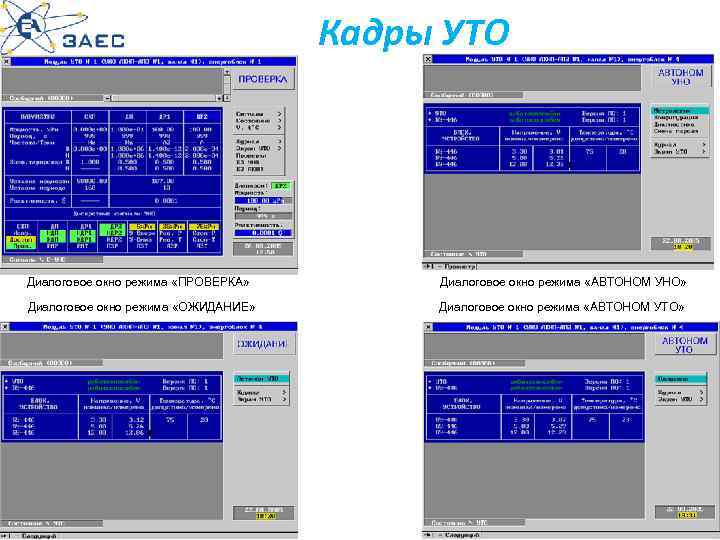

Кадры УТО Диалоговое окно режима «ПРОВЕРКА» Диалоговое окно режима «АВТОНОМ УНО» Диалоговое окно режима «ОЖИДАНИЕ» Диалоговое окно режима «АВТОНОМ УТО»

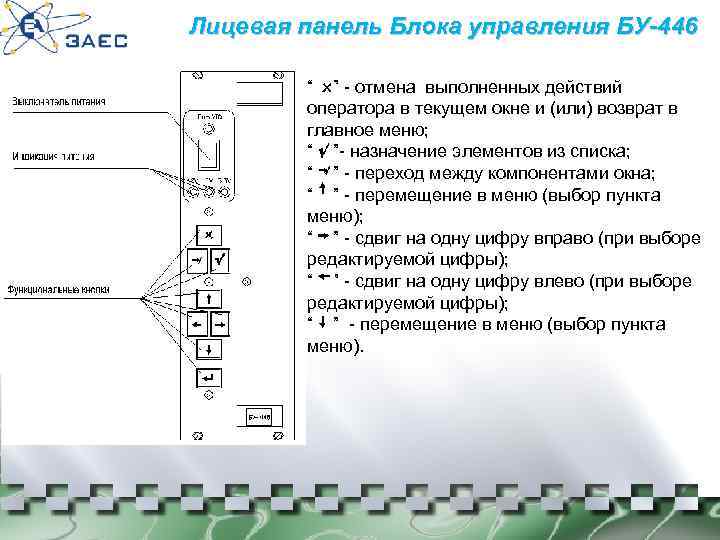

Лицевая панель Блока управления БУ-446 “ ” - отмена выполненных действий оператора в текущем окне и (или) возврат в главное меню; “ ”- назначение элементов из списка; “ ” - переход между компонентами окна; “ ” - перемещение в меню (выбор пункта меню); “ ” - сдвиг на одну цифру вправо (при выборе редактируемой цифры); “ ” - сдвиг на одну цифру влево (при выборе редактируемой цифры); “ ” - перемещение в меню (выбор пункта меню).

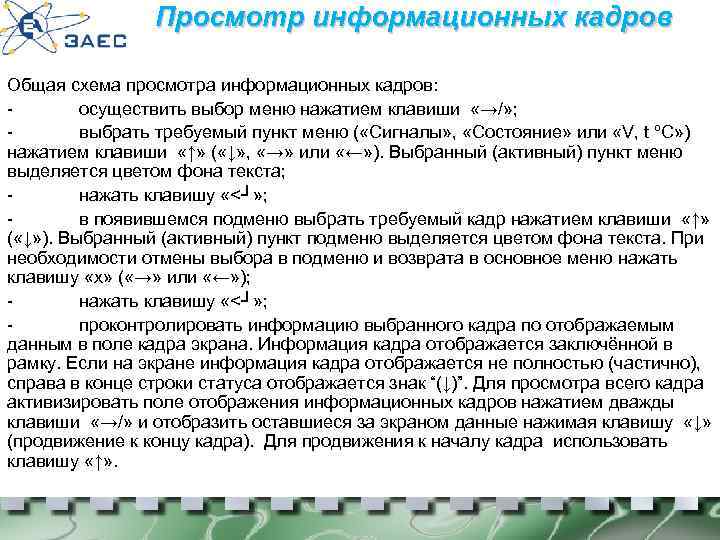

Просмотр информационных кадров Общая схема просмотра информационных кадров: осуществить выбор меню нажатием клавиши «→/» ; выбрать требуемый пункт меню ( «Сигналы» , «Состояние» или «V, t ºC» ) нажатием клавиши «↑» ( «↓» , «→» или «←» ). Выбранный (активный) пункт меню выделяется цветом фона текста; нажать клавишу «<┘» ; в появившемся подменю выбрать требуемый кадр нажатием клавиши «↑» ( «↓» ). Выбранный (активный) пункт подменю выделяется цветом фона текста. При необходимости отмены выбора в подменю и возврата в основное меню нажать клавишу «х» ( «→» или «←» ); нажать клавишу «<┘» ; проконтролировать информацию выбранного кадра по отображаемым данным в поле кадра экрана. Информация кадра отображается заключённой в рамку. Если на экране информация кадра отображается не полностью (частично), справа в конце строки статуса отображается знак “(↓)”. Для просмотра всего кадра активизировать поле отображения информационных кадров нажатием дважды клавиши «→/» и отобразить оставшиеся за экраном данные нажимая клавишу «↓» (продвижение к концу кадра). Для продвижения к началу кадра использовать клавишу «↑» .

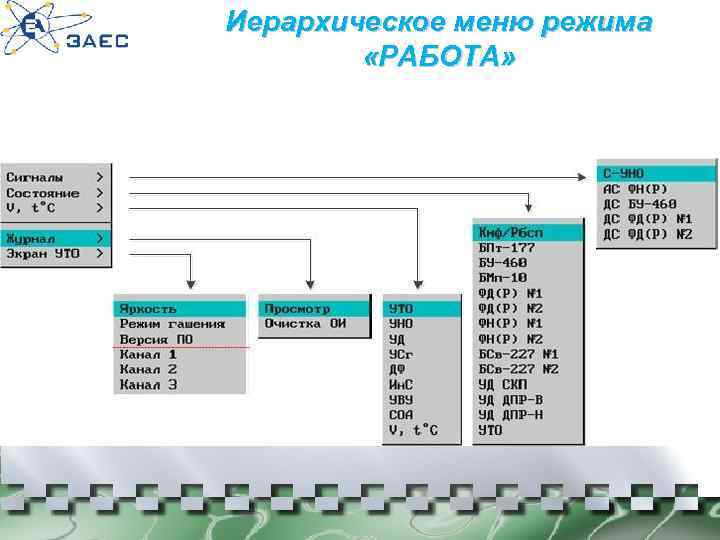

Иерархическое меню режима «РАБОТА»

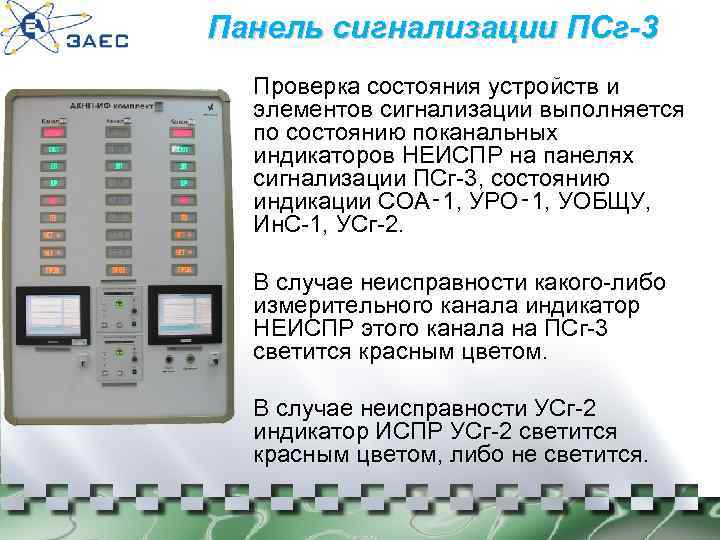

Панель сигнализации ПСг-3 Проверка состояния устройств и элементов сигнализации выполняется по состоянию поканальных индикаторов НЕИСПР на панелях сигнализации ПСг-3, состоянию индикации СОА‑ 1, УРО‑ 1, УОБЩУ, Ин. С-1, УСг-2. В случае неисправности какого-либо измерительного канала индикатор НЕИСПР этого канала на ПСг-3 светится красным цветом. В случае неисправности УСг-2 индикатор ИСПР УСг-2 светится красным цветом, либо не светится.

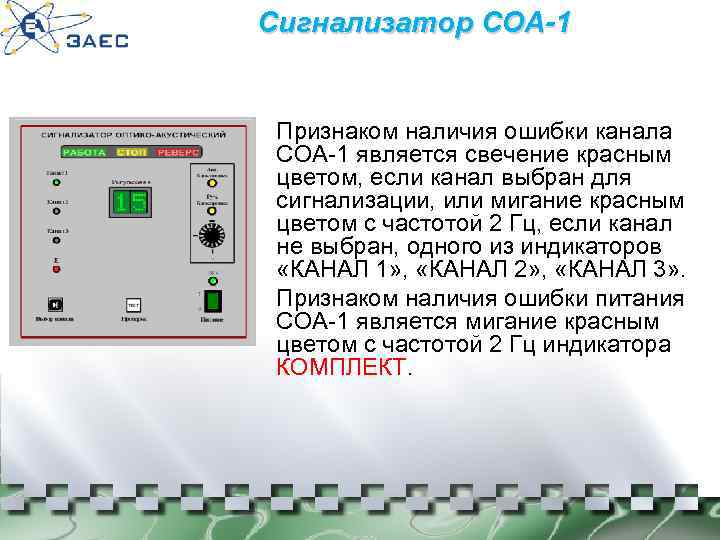

Сигнализатор СОА-1 Признаком наличия ошибки канала СОА-1 является свечение красным цветом, если канал выбран для сигнализации, или мигание красным цветом с частотой 2 Гц, если канал не выбран, одного из индикаторов «КАНАЛ 1» , «КАНАЛ 2» , «КАНАЛ 3» . Признаком наличия ошибки питания СОА-1 является мигание красным цветом с частотой 2 Гц индикатора КОМПЛЕКТ.

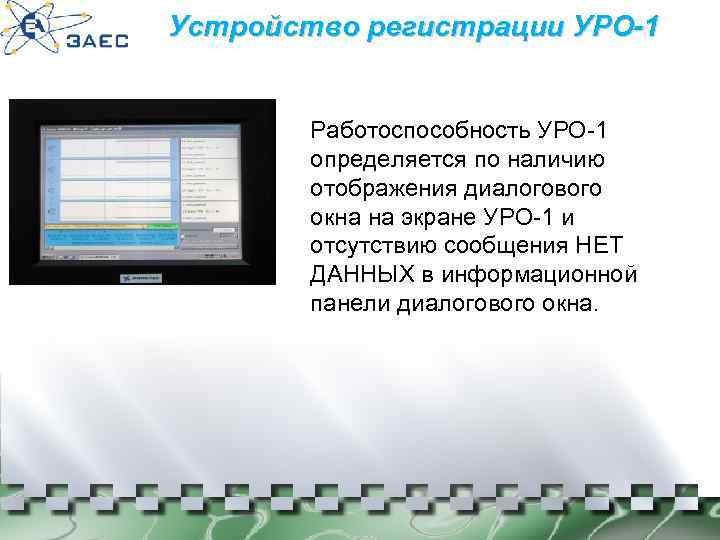

Устройство регистрации УРО-1 Работоспособность УРО-1 определяется по наличию отображения диалогового окна на экране УРО-1 и отсутствию сообщения НЕТ ДАННЫХ в информационной панели диалогового окна.

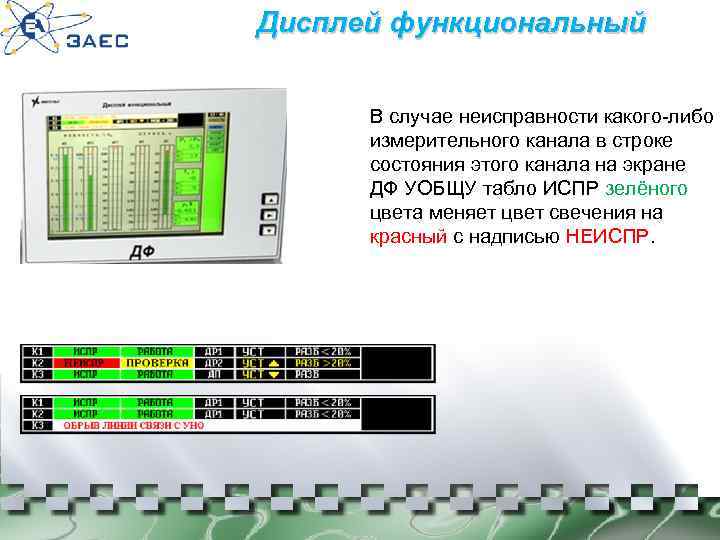

Дисплей функциональный В случае неисправности какого-либо измерительного канала в строке состояния этого канала на экране ДФ УОБЩУ табло ИСПР зелёного цвета меняет цвет свечения на красный с надписью НЕИСПР.

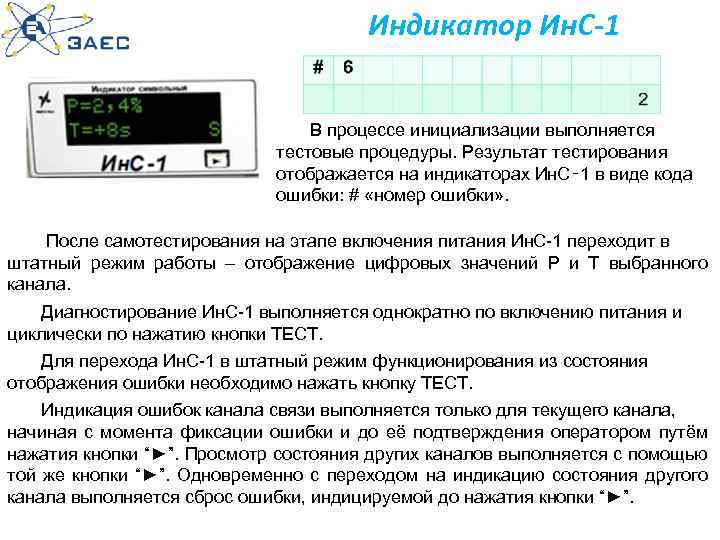

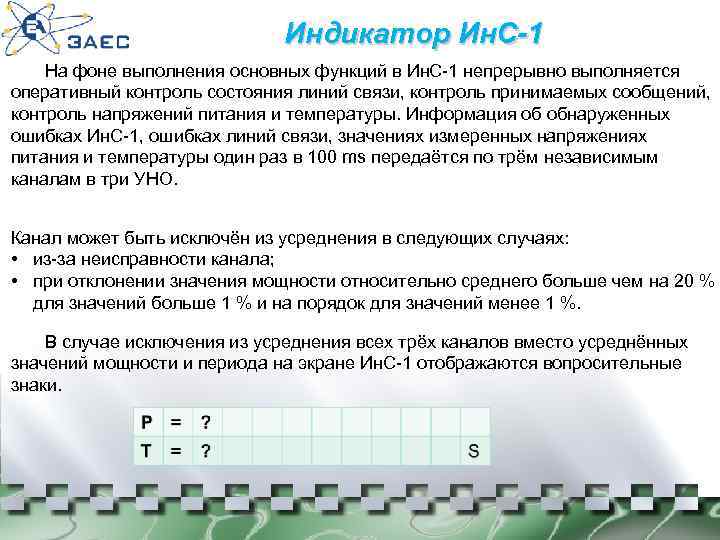

Индикатор Ин. С-1 В процессе инициализации выполняется тестовые процедуры. Результат тестирования отображается на индикаторах Ин. С‑ 1 в виде кода ошибки: # «номер ошибки» . После самотестирования на этапе включения питания Ин. С-1 переходит в штатный режим работы – отображение цифровых значений Р и Т выбранного канала. Диагностирование Ин. С-1 выполняется однократно по включению питания и циклически по нажатию кнопки ТЕСТ. Для перехода Ин. С-1 в штатный режим функционирования из состояния отображения ошибки необходимо нажать кнопку ТЕСТ. Индикация ошибок канала связи выполняется только для текущего канала, начиная с момента фиксации ошибки и до её подтверждения оператором путём нажатия кнопки “►”. Просмотр состояния других каналов выполняется с помощью той же кнопки “►”. Одновременно с переходом на индикацию состояния другого канала выполняется сброс ошибки, индицируемой до нажатия кнопки “►”.
Индикатор Ин. С-1 На фоне выполнения основных функций в Ин. С-1 непрерывно выполняется оперативный контроль состояния линий связи, контроль принимаемых сообщений, контроль напряжений питания и температуры. Информация об обнаруженных ошибках Ин. С-1, ошибках линий связи, значениях измеренных напряжениях питания и температуры один раз в 100 ms передаётся по трём независимым каналам в три УНО. Канал может быть исключён из усреднения в следующих случаях: • из-за неисправности канала; • при отклонении значения мощности относительно среднего больше чем на 20 % для значений больше 1 % и на порядок для значений менее 1 %. В случае исключения из усреднения всех трёх каналов вместо усреднённых значений мощности и периода на экране Ин. С-1 отображаются вопросительные знаки.

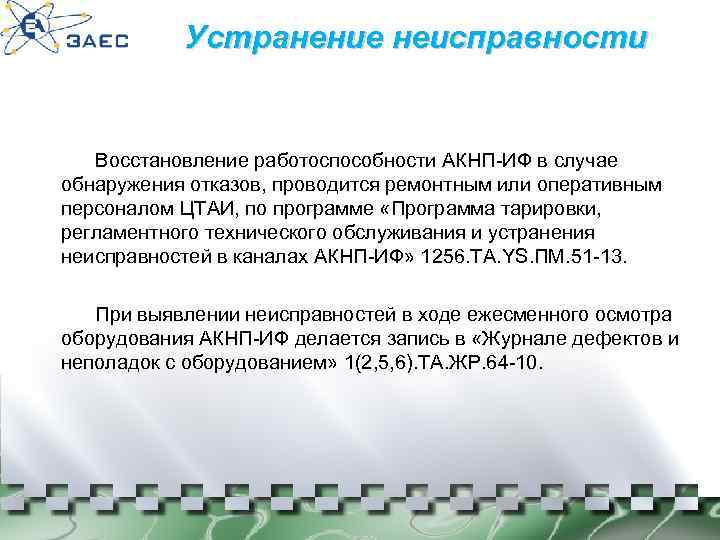

Устранение неисправности Восстановление работоспособности АКНП-ИФ в случае обнаружения отказов, проводится ремонтным или оперативным персоналом ЦТАИ, по программе «Программа тарировки, регламентного технического обслуживания и устранения неисправностей в каналах АКНП-ИФ» 1256. ТА. YS. ПМ. 51 -13. При выявлении неисправностей в ходе ежесменного осмотра оборудования АКНП-ИФ делается запись в «Журнале дефектов и неполадок с оборудованием» 1(2, 5, 6). ТА. ЖР. 64 -10.
Вопросы?
Контрольные вопросы по ПЦ-10: 2.
АКНП-ИФ Промежуточная цель – 11 Виды и порядок выполнения ТО

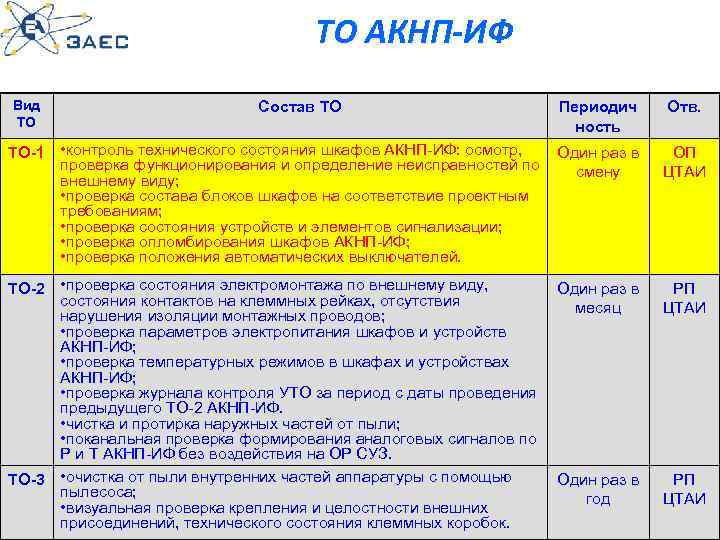

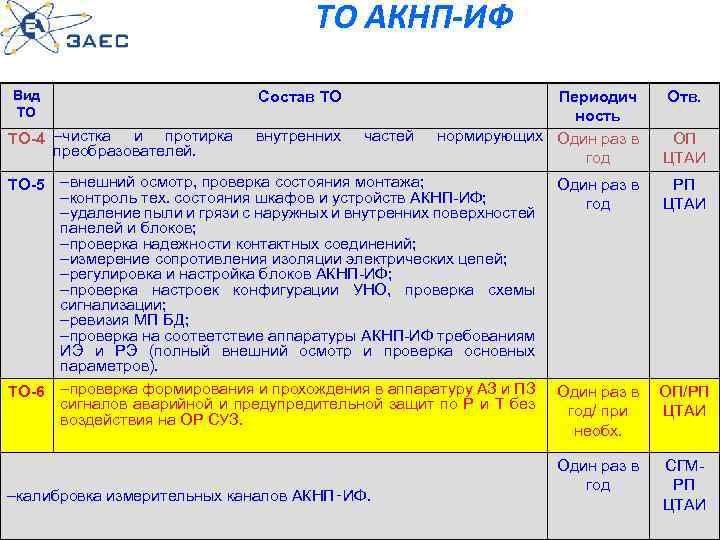

ТО АКНП-ИФ Вид ТО Состав ТО Периодич ность Отв. ТО-1 • контроль технического состояния шкафов АКНП-ИФ: осмотр, Один раз в проверка функционирования и определение неисправностей по смену внешнему виду; • проверка состава блоков шкафов на соответствие проектным требованиям; • проверка состояния устройств и элементов сигнализации; • проверка опломбирования шкафов АКНП-ИФ; • проверка положения автоматических выключателей. ОП ЦТАИ ТО-2 • проверка состояния электромонтажа по внешнему виду, Один раз в состояния контактов на клеммных рейках, отсутствия месяц нарушения изоляции монтажных проводов; • проверка параметров электропитания шкафов и устройств АКНП-ИФ; • проверка температурных режимов в шкафах и устройствах АКНП-ИФ; • проверка журнала контроля УТО за период с даты проведения предыдущего ТО-2 АКНП-ИФ. • чистка и протирка наружных частей от пыли; • поканальная проверка формирования аналоговых сигналов по Р и Т АКНП-ИФ без воздействия на ОР СУЗ. ТО-3 • очистка от пыли внутренних частей аппаратуры с помощью Один раз в пылесоса; год • визуальная проверка крепления и целостности внешних присоединений, технического состояния клеммных коробок. РП ЦТАИ
ТО АКНП-ИФ Вид ТО ТО-4 –чистка и протирка преобразователей. Состав ТО внутренних частей Периодич ность нормирующих Один раз в год ТО-5 –внешний осмотр, проверка состояния монтажа; –контроль тех. состояния шкафов и устройств АКНП-ИФ; –удаление пыли и грязи с наружных и внутренних поверхностей панелей и блоков; –проверка надежности контактных соединений; –измерение сопротивления изоляции электрических цепей; –регулировка и настройка блоков АКНП-ИФ; –проверка настроек конфигурации УНО, проверка схемы сигнализации; –ревизия МП БД; –проверка на соответствие аппаратуры АКНП-ИФ требованиям ИЭ и РЭ (полный внешний осмотр и проверка основных параметров). ТО-6 –проверка формирования и прохождения в аппаратуру АЗ и ПЗ сигналов аварийной и предупредительной защит по Р и Т без воздействия на ОР СУЗ. –калибровка измерительных каналов АКНП‑ИФ. Один раз в год Отв. ОП ЦТАИ РП ЦТАИ Один раз в ОП/РП год/ при ЦТАИ необх. Один раз в год СГМРП ЦТАИ

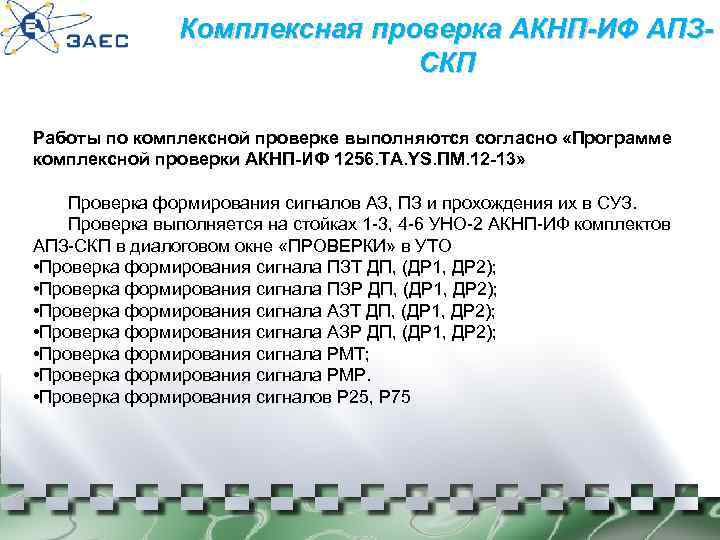

Комплексная проверка АКНП-ИФ АПЗСКП Работы по комплексной проверке выполняются согласно «Программе комплексной проверки АКНП-ИФ 1256. ТА. YS. ПМ. 12 -13» Проверка формирования сигналов АЗ, ПЗ и прохождения их в СУЗ. Проверка выполняется на стойках 1 -3, 4 -6 УНО-2 АКНП-ИФ комплектов АПЗ-СКП в диалоговом окне «ПРОВЕРКИ» в УТО • Проверка формирования сигнала ПЗТ ДП, (ДР 1, ДР 2); • Проверка формирования сигнала ПЗР ДП, (ДР 1, ДР 2); • Проверка формирования сигнала АЗТ ДП, (ДР 1, ДР 2); • Проверка формирования сигнала АЗР ДП, (ДР 1, ДР 2); • Проверка формирования сигнала РМТ; • Проверка формирования сигнала РМР. • Проверка формирования сигналов Р 25, Р 75
Вопросы?
Контрольные вопросы по ПЦ-11: 2.
АКНП-ИФ Промежуточная цель – 12 Технологические ограничения и допустимое время работы при нарушениях в работе оборудования

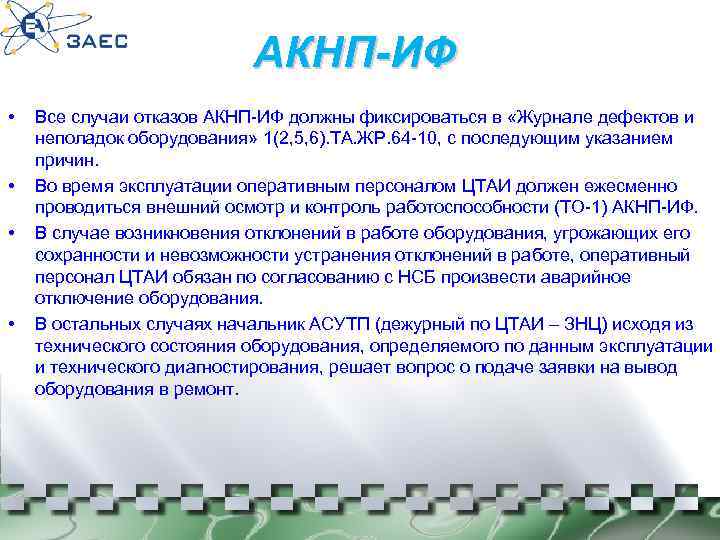

АКНП-ИФ • • Все случаи отказов АКНП-ИФ должны фиксироваться в «Журнале дефектов и неполадок оборудования» 1(2, 5, 6). ТА. ЖР. 64 -10, с последующим указанием причин. Во время эксплуатации оперативным персоналом ЦТАИ должен ежесменно проводиться внешний осмотр и контроль работоспособности (ТО-1) АКНП-ИФ. В случае возникновения отклонений в работе оборудования, угрожающих его сохранности и невозможности устранения отклонений в работе, оперативный персонал ЦТАИ обязан по согласованию с НСБ произвести аварийное отключение оборудования. В остальных случаях начальник АСУТП (дежурный по ЦТАИ – ЗНЦ) исходя из технического состояния оборудования, определяемого по данным эксплуатации и технического диагностирования, решает вопрос о подаче заявки на вывод оборудования в ремонт.

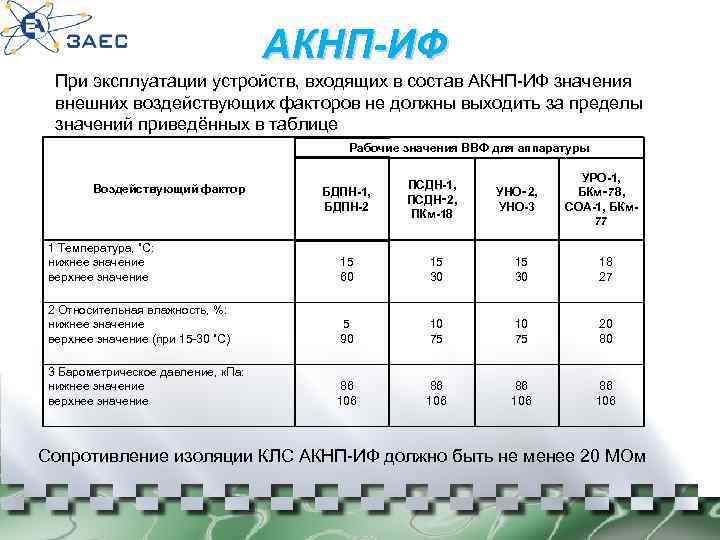

АКНП-ИФ При эксплуатации устройств, входящих в состав АКНП-ИФ значения внешних воздействующих факторов не должны выходить за пределы значений приведённых в таблице Рабочие значения ВВФ для аппаратуры УРО-1, БКм‑ 78, СОА-1, БКм 77 БДПН-1, БДПН-2 ПСДН-1, ПСДН‑ 2, ПКм-18 1 Температура, ˚С: нижнее значение верхнее значение 15 60 15 30 18 27 2 Относительная влажность, %: нижнее значение верхнее значение (при 15 -30 ˚С) 5 90 10 75 20 80 3 Барометрическое давление, к. Па: нижнее значение верхнее значение 86 106 Воздействующий фактор УНО‑ 2, УНО-3 Сопротивление изоляции КЛС АКНП-ИФ должно быть не менее 20 МОм

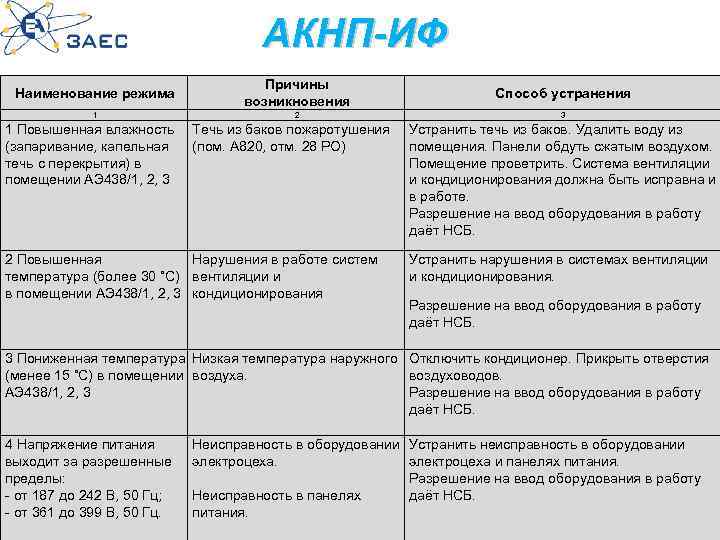

АКНП-ИФ Наименование режима Причины возникновения Способ устранения 1 2 3 1 Повышенная влажность Течь из баков пожаротушения (запаривание, капельная (пом. А 820, отм. 28 РО) течь с перекрытия) в помещении АЭ 438/1, 2, 3 Устранить течь из баков. Удалить воду из помещения. Панели обдуть сжатым воздухом. Помещение проветрить. Система вентиляции и кондиционирования должна быть исправна и в работе. Разрешение на ввод оборудования в работу даёт НСБ. 2 Повышенная Нарушения в работе систем температура (более 30 ˚С) вентиляции и в помещении АЭ 438/1, 2, 3 кондиционирования Устранить нарушения в системах вентиляции и кондиционирования. Разрешение на ввод оборудования в работу даёт НСБ. 3 Пониженная температура Низкая температура наружного Отключить кондиционер. Прикрыть отверстия (менее 15 ˚С) в помещении воздуха. воздуховодов. АЭ 438/1, 2, 3 Разрешение на ввод оборудования в работу даёт НСБ. 4 Напряжение питания выходит за разрешенные пределы: - от 187 до 242 В, 50 Гц; - от 361 до 399 В, 50 Гц. Неисправность в оборудовании электроцеха. Неисправность в панелях питания. Устранить неисправность в оборудовании электроцеха и панелях питания. Разрешение на ввод оборудования в работу даёт НСБ.
АКНП-ИФ 1 2 5 Возгорание кабелей, – Задымлённость блоков, короткое помещения замыкание в панели. АЭ 438/1, 2, 3 3 немедленно сообщить по горомкоговорящей связи НС ЦТАИ или НСБ (при этом необходимо назвать место возникновения пожара, обстановку на пожаре, наличие людей, свою фамилию; – принять (по возможности) меры для эвакуации людей в безопасное место и сохранности материальных ценностей; – приступить к тушению пожара первичными средствами пожаротушения; – встретить пожарное подразделение и сообщить его командиру сведения об очаге пожара. Разрешение на ввод оборудования в работу даёт НСБ.

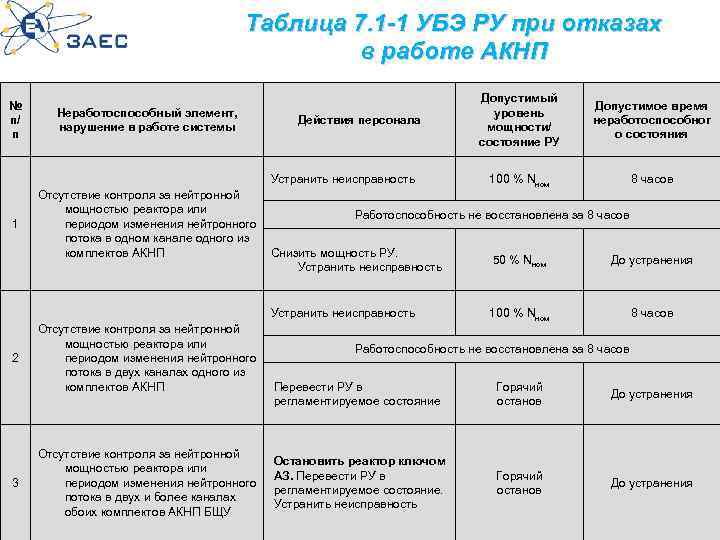

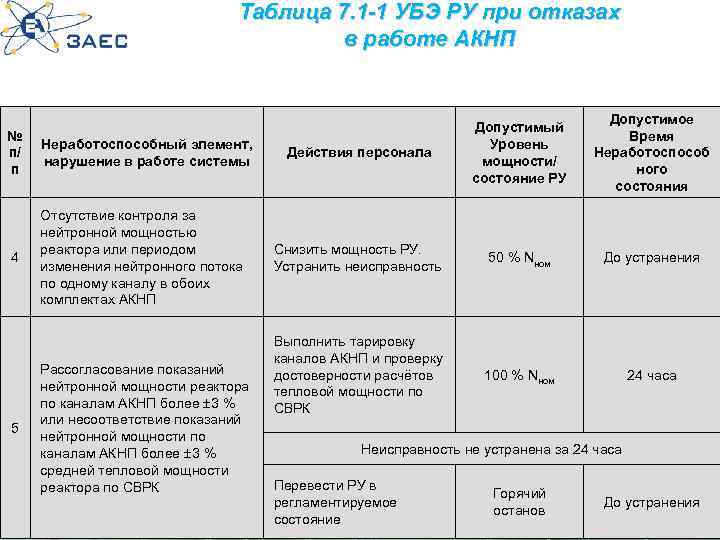

Таблица 7. 1 -1 УБЭ РУ при отказах в работе АКНП № п/ п Неработоспособный элемент, нарушение в работе системы Действия персонала Устранить неисправность 1 3 Допустимое время неработоспособног о состояния 100 % Nном 8 часов Отсутствие контроля за нейтронной мощностью реактора или Работоспособность не восстановлена за 8 часов периодом изменения нейтронного потока в одном канале одного из комплектов АКНП Снизить мощность РУ. 50 % Nном До устранения Устранить неисправность 2 Допустимый уровень мощности/ состояние РУ Отсутствие контроля за нейтронной мощностью реактора или периодом изменения нейтронного потока в двух каналах одного из комплектов АКНП Отсутствие контроля за нейтронной мощностью реактора или периодом изменения нейтронного потока в двух и более каналах обоих комплектов АКНП БЩУ Работоспособность не восстановлена за 8 часов Перевести РУ в регламентируемое состояние Горячий останов До устранения Остановить реактор ключом АЗ. Перевести РУ в регламентируемое состояние. Устранить неисправность Горячий останов До устранения
Таблица 7. 1 -1 УБЭ РУ при отказах в работе АКНП № п/ п Неработоспособный элемент, нарушение в работе системы 4 Отсутствие контроля за нейтронной мощностью реактора или периодом изменения нейтронного потока по одному каналу в обоих комплектах АКНП 5 Рассогласование показаний нейтронной мощности реактора по каналам АКНП более 3 % или несоответствие показаний нейтронной мощности по каналам АКНП более 3 % средней тепловой мощности реактора по СВРК Действия персонала Допустимый Уровень мощности/ состояние РУ Допустимое Время Неработоспособ ного состояния Снизить мощность РУ. Устранить неисправность 50 % Nном До устранения Выполнить тарировку каналов АКHП и проверку достоверности расчётов тепловой мощности по СВРК 100 % Nном 24 часа Неисправность не устранена за 24 часа Перевести РУ в регламентируемое состояние Горячий останов До устранения
Вопросы?
Контрольные вопросы по ПЦ-12: 2.
Вопросы? Замечания? Предложения?
Спасибо!
