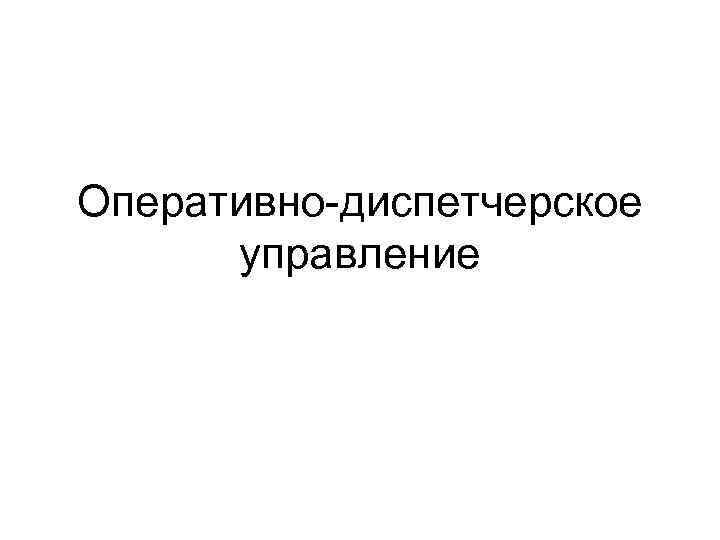

Оперативно-диспетчерское управление

• Пульт горного диспетчера - пульт, предназначенный для диспетчерского управления технологическими процессами шахты, получения оперативной информации о ходе производства и параметры, характеризующие безопасность ведения работ, организации диспетчерского связи.

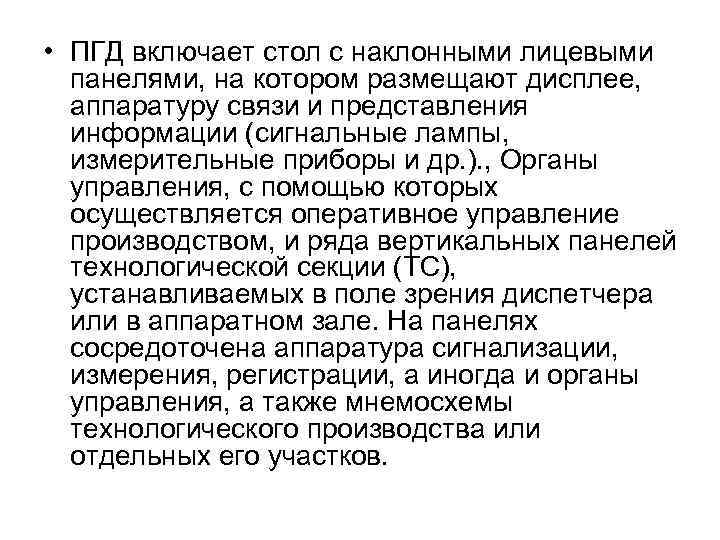

• ПГД включает стол с наклонными лицевыми панелями, на котором размещают дисплее, аппаратуру связи и представления информации (сигнальные лампы, измерительные приборы и др. ). , Органы управления, с помощью которых осуществляется оперативное управление производством, и ряда вертикальных панелей технологической секции (ТС), устанавливаемых в поле зрения диспетчера или в аппаратном зале. На панелях сосредоточена аппаратура сигнализации, измерения, регистрации, а иногда и органы управления, а также мнемосхемы технологического производства или отдельных его участков.

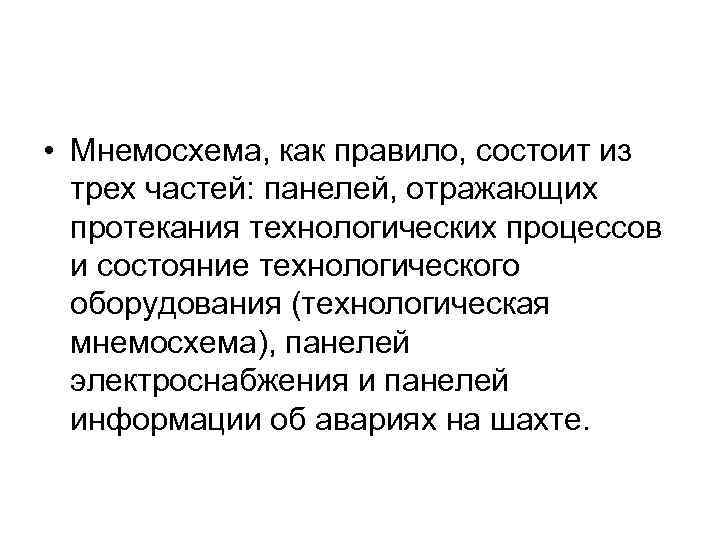

• Мнемосхема, как правило, состоит из трех частей: панелей, отражающих протекания технологических процессов и состояние технологического оборудования (технологическая мнемосхема), панелей электроснабжения и панелей информации об авариях на шахте.

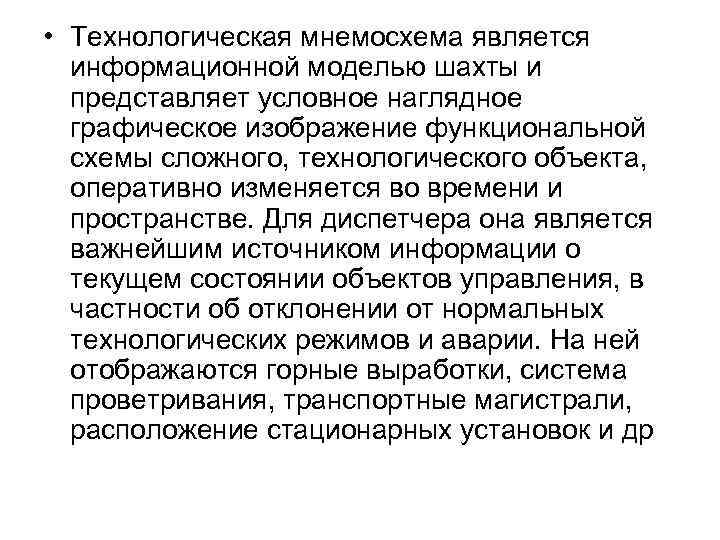

• Технологическая мнемосхема является информационной моделью шахты и представляет условное наглядное графическое изображение функциональной схемы сложного, технологического объекта, оперативно изменяется во времени и пространстве. Для диспетчера она является важнейшим источником информации о текущем состоянии объектов управления, в частности об отклонении от нормальных технологических режимов и аварии. На ней отображаются горные выработки, система проветривания, транспортные магистрали, расположение стационарных установок и др

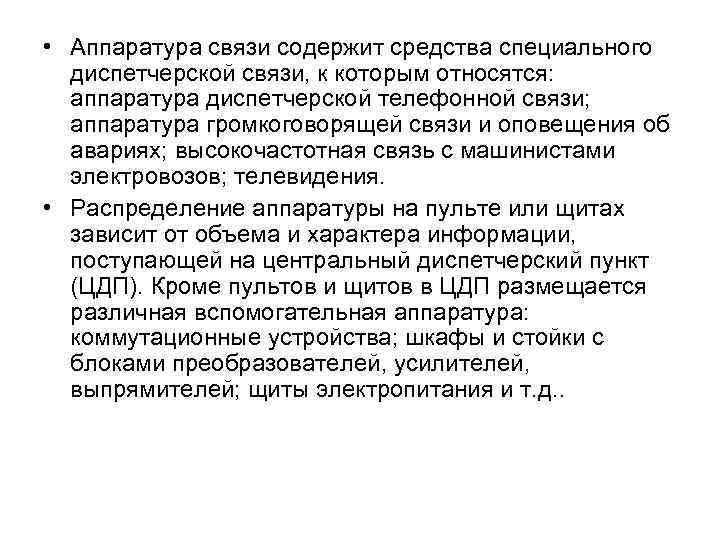

• Аппаратура связи содержит средства специального диспетчерской связи, к которым относятся: аппаратура диспетчерской телефонной связи; аппаратура громкоговорящей связи и оповещения об авариях; высокочастотная связь с машинистами электровозов; телевидения. • Распределение аппаратуры на пульте или щитах зависит от объема и характера информации, поступающей на центральный диспетчерский пункт (ЦДП). Кроме пультов и щитов в ЦДП размещается различная вспомогательная аппаратура: коммутационные устройства; шкафы и стойки с блоками преобразователей, усилителей, выпрямителей; щиты электропитания и т. д. .
