ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ Подготовлено Степановым К. С. Степанов Константин Сергеевич ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ Подготовлено Степановым К. С. Степанов Константин Сергеевич

ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ • Операционные усилители (ОУ) – это усилители, которые должны выполнять какую либо ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ • Операционные усилители (ОУ) – это усилители, которые должны выполнять какую либо операцию над аналоговыми величинами: инвертирование, сложение, умножение, деление, интегрирование, и т. п. В основе ОУ лежит идеальный усилитель постоянного тока (УПТ) с обратными связями.

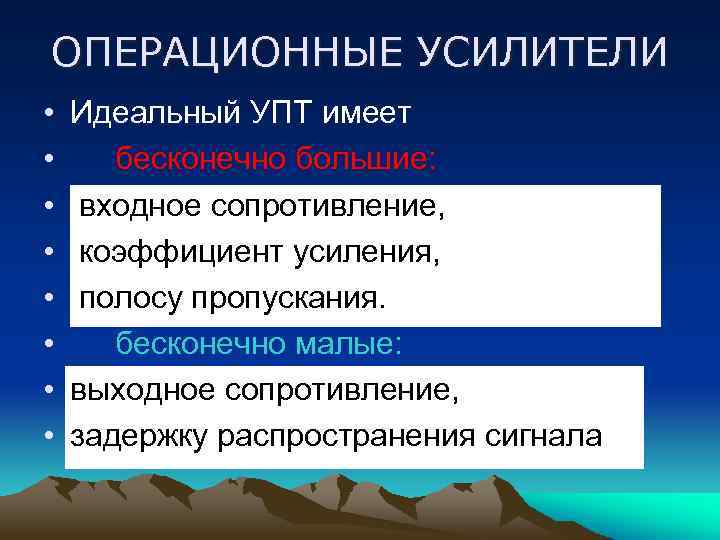

ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ • • Идеальный УПТ имеет бесконечно большие: входное сопротивление, коэффициент усиления, полосу ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ • • Идеальный УПТ имеет бесконечно большие: входное сопротивление, коэффициент усиления, полосу пропускания. бесконечно малые: выходное сопротивление, задержку распространения сигнала

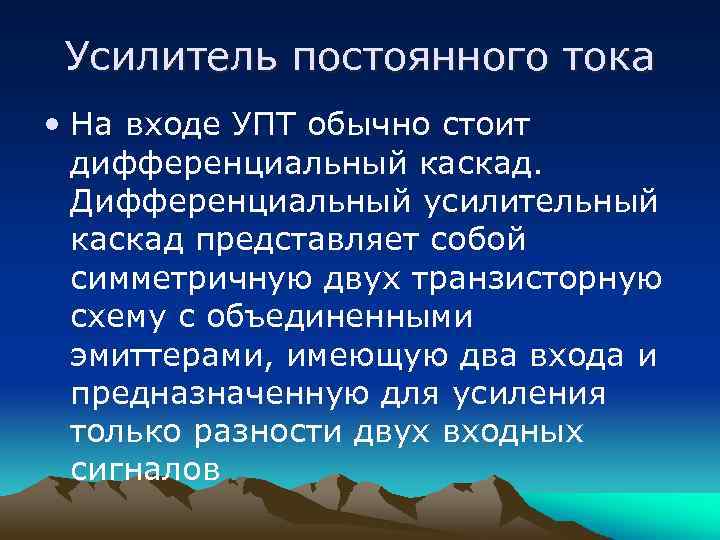

Усилитель постоянного тока • На входе УПТ обычно стоит дифференциальный каскад. Дифференциальный усилительный каскад Усилитель постоянного тока • На входе УПТ обычно стоит дифференциальный каскад. Дифференциальный усилительный каскад представляет собой симметричную двух транзисторную схему с объединенными эмиттерами, имеющую два входа и предназначенную для усиления только разности двух входных сигналов

Дифференциальный каскад Дифференциальный каскад

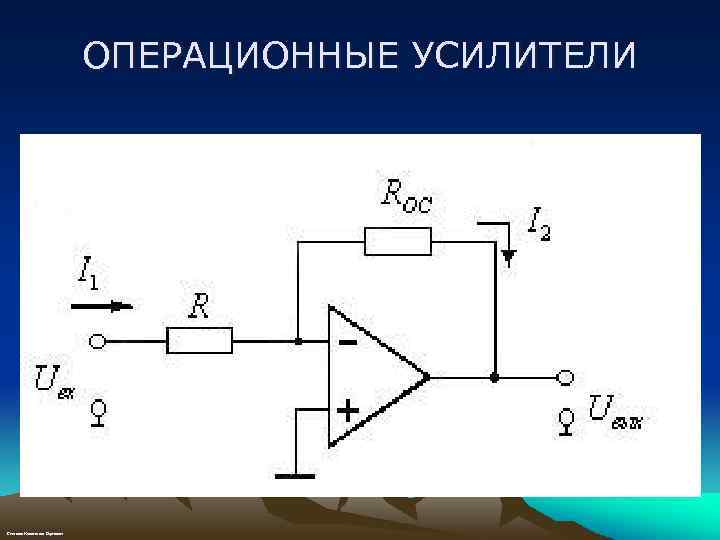

ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ Степанов Константин Сергеевич ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ Степанов Константин Сергеевич

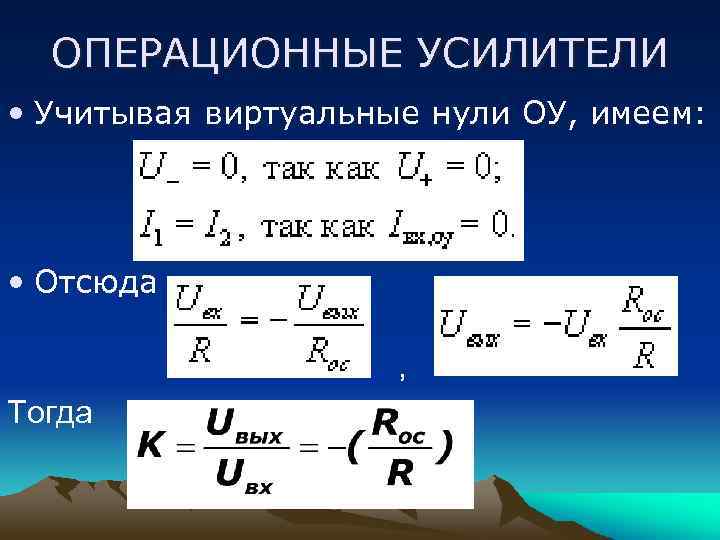

ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ • Учитывая виртуальные нули ОУ, имеем: • Отсюда , Тогда ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ • Учитывая виртуальные нули ОУ, имеем: • Отсюда , Тогда

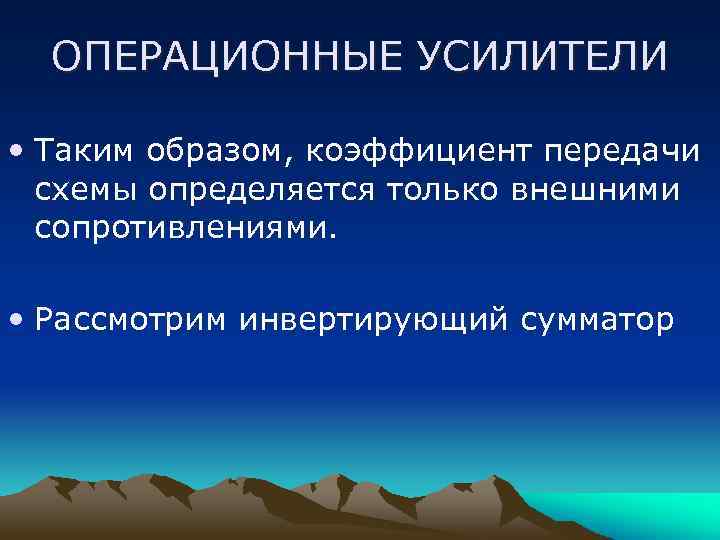

ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ • Таким образом, коэффициент передачи схемы определяется только внешними сопротивлениями. • Рассмотрим ОПЕРАЦИОННЫЕ УСИЛИТЕЛИ • Таким образом, коэффициент передачи схемы определяется только внешними сопротивлениями. • Рассмотрим инвертирующий сумматор

инвертирующий сумматор инвертирующий сумматор

инвертирующий сумматор • Так как ОУ практически идеален и работает в линейном режиме, то инвертирующий сумматор • Так как ОУ практически идеален и работает в линейном режиме, то выходное напряжение по принципу суперпозиции можно определить как сумму выходных напряжений от воздействия каждого входа. Учитывая, что входной ток ОУ равен нулю, имеем I = I 1+ I 2+ I 3+…+ In. Тогда

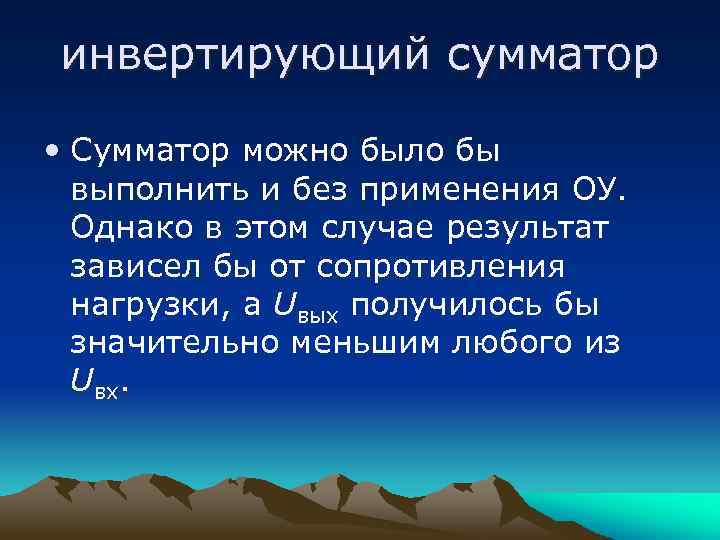

инвертирующий сумматор • Сумматор можно было бы выполнить и без применения ОУ. Однако в инвертирующий сумматор • Сумматор можно было бы выполнить и без применения ОУ. Однако в этом случае результат зависел бы от сопротивления нагрузки, а Uвых получилось бы значительно меньшим любого из Uвх.

Неинвертирующий усилитель Неинвертирующий усилитель

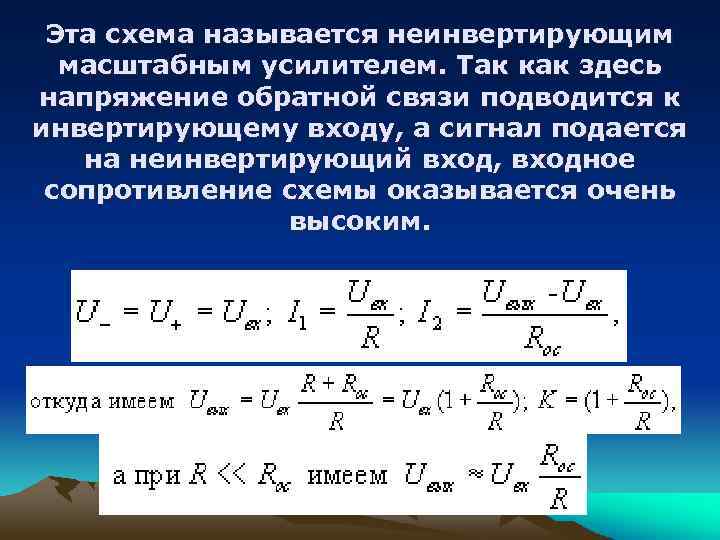

Эта схема называется неинвертирующим масштабным усилителем. Так как здесь напряжение обратной связи подводится к Эта схема называется неинвертирующим масштабным усилителем. Так как здесь напряжение обратной связи подводится к инвертирующему входу, а сигнал подается на неинвертирующий вход, входное сопротивление схемы оказывается очень высоким.

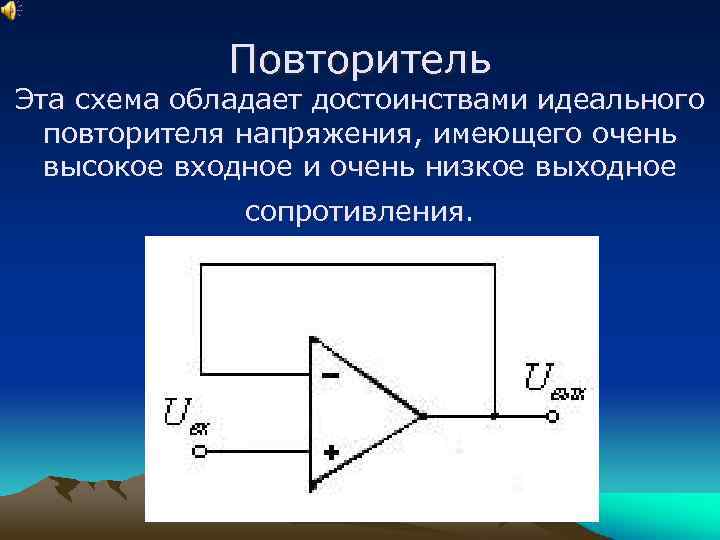

Повторитель Эта схема обладает достоинствами идеального повторителя напряжения, имеющего очень высокое входное и очень Повторитель Эта схема обладает достоинствами идеального повторителя напряжения, имеющего очень высокое входное и очень низкое выходное сопротивления.

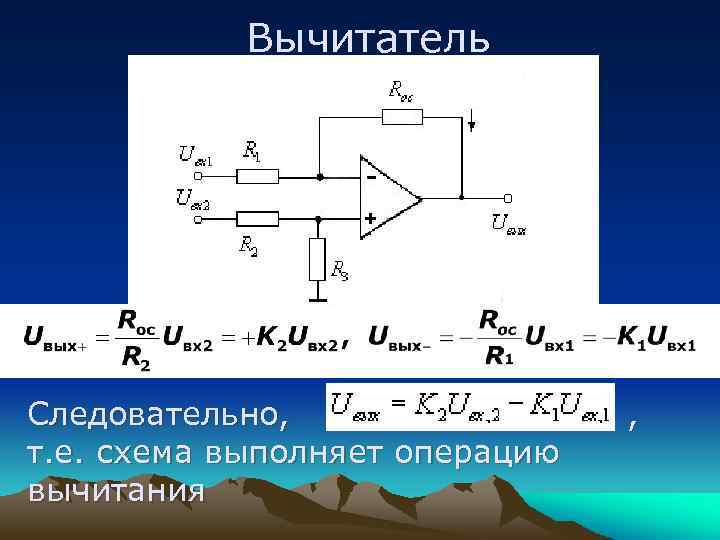

Вычитатель Следовательно, т. е. схема выполняет операцию вычитания , Вычитатель Следовательно, т. е. схема выполняет операцию вычитания ,

Интегратор осуществляет интегрирование входного сигнала а). Интегратор на ОУ б). Интегратор на RC элементах Интегратор осуществляет интегрирование входного сигнала а). Интегратор на ОУ б). Интегратор на RC элементах

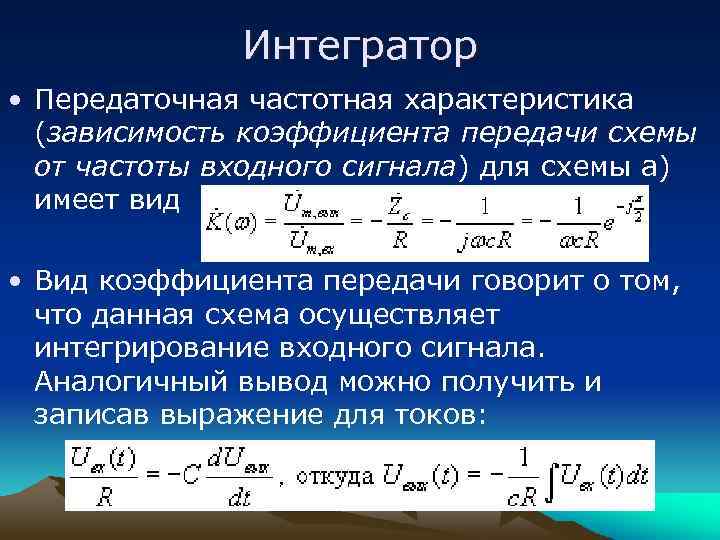

Интегратор • Передаточная частотная характеристика (зависимость коэффициента передачи схемы от частоты входного сигнала) для Интегратор • Передаточная частотная характеристика (зависимость коэффициента передачи схемы от частоты входного сигнала) для схемы а) имеет вид • Вид коэффициента передачи говорит о том, что данная схема осуществляет интегрирование входного сигнала. Аналогичный вывод можно получить и записав выражение для токов:

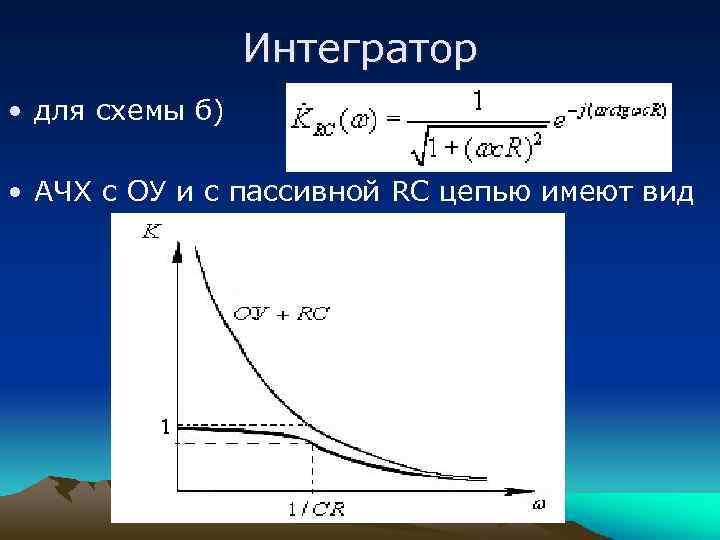

Интегратор • для схемы б) • АЧХ с ОУ и с пассивной RC цепью Интегратор • для схемы б) • АЧХ с ОУ и с пассивной RC цепью имеют вид

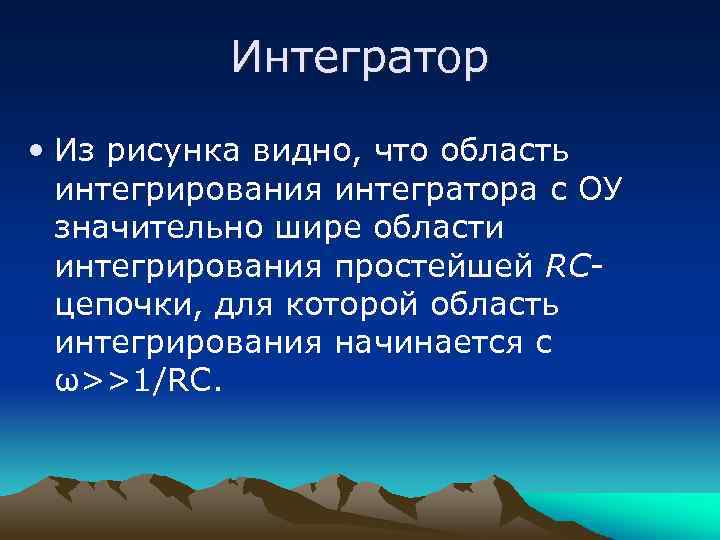

Интегратор • Из рисунка видно, что область интегрирования интегратора с ОУ значительно шире области Интегратор • Из рисунка видно, что область интегрирования интегратора с ОУ значительно шире области интегрирования простейшей RCцепочки, для которой область интегрирования начинается с ω>>1/RC.

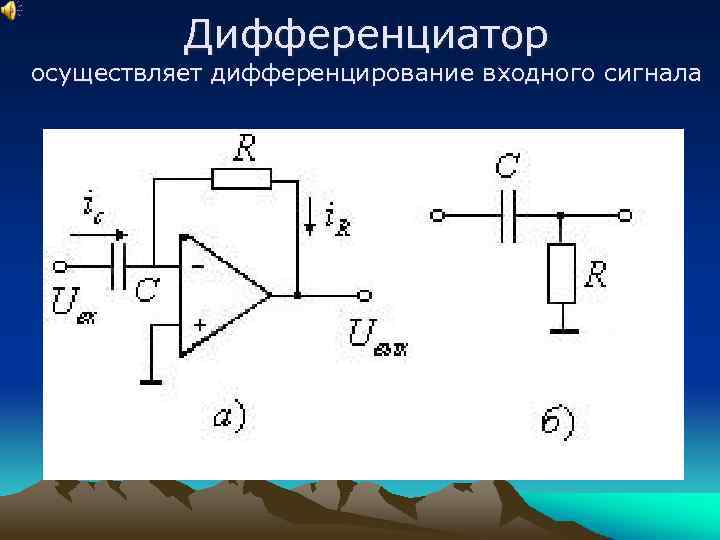

Дифференциатор осуществляет дифференцирование входного сигнала Дифференциатор осуществляет дифференцирование входного сигнала

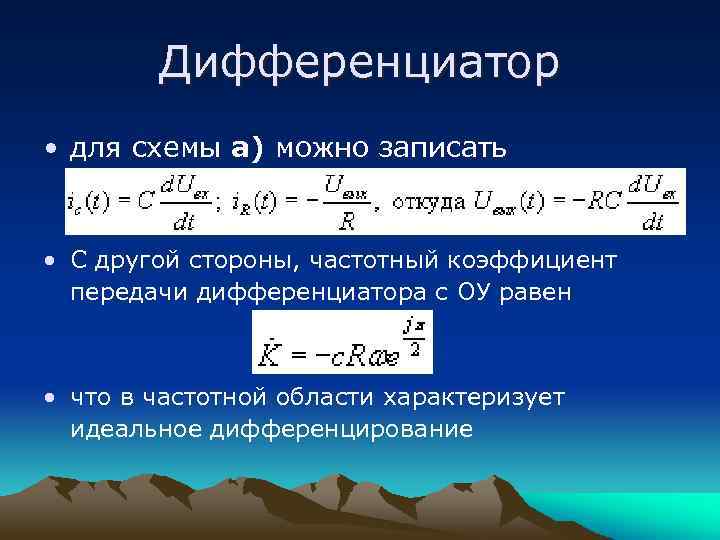

Дифференциатор • для схемы а) можно записать • С другой стороны, частотный коэффициент передачи Дифференциатор • для схемы а) можно записать • С другой стороны, частотный коэффициент передачи дифференциатора с ОУ равен • что в частотной области характеризует идеальное дифференцирование

Дифференциатор • Для пассивной RC-цепочки рисунок б) частотный коэффициент передачи имеет вид Дифференциатор • Для пассивной RC-цепочки рисунок б) частотный коэффициент передачи имеет вид

Дифференциатор В RC- цепочке область дифференцирования ограничена сверху частотой Дифференциатор В RC- цепочке область дифференцирования ограничена сверху частотой

Логарифмический а) и антилогарифмический б) усилители Логарифмический а) и антилогарифмический б) усилители

Логарифмический и антилогарифмический усилители • ВАХ диода при UД>0 описывается уравнением • Исходя из Логарифмический и антилогарифмический усилители • ВАХ диода при UД>0 описывается уравнением • Исходя из равенства имеем Схема выполняет операцию логарифмирования

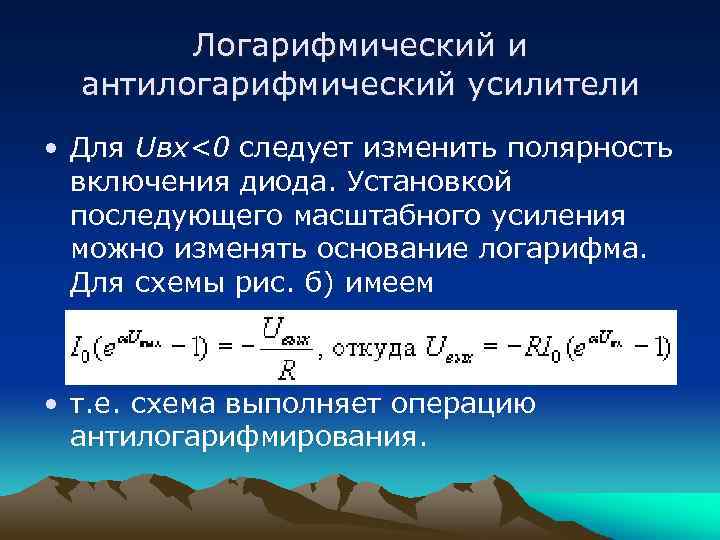

Логарифмический и антилогарифмический усилители • Для Uвх<0 следует изменить полярность включения диода. Установкой последующего Логарифмический и антилогарифмический усилители • Для Uвх<0 следует изменить полярность включения диода. Установкой последующего масштабного усиления можно изменять основание логарифма. Для схемы рис. б) имеем • т. е. схема выполняет операцию антилогарифмирования.

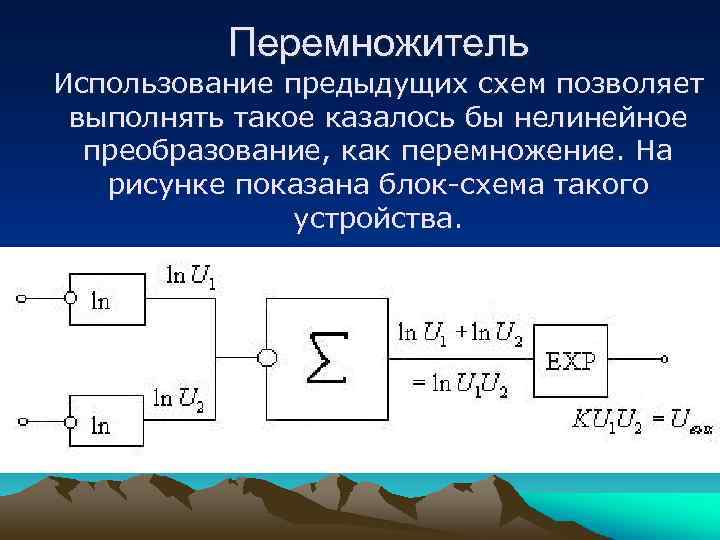

Перемножитель Использование предыдущих схем позволяет выполнять такое казалось бы нелинейное преобразование, как перемножение. На Перемножитель Использование предыдущих схем позволяет выполнять такое казалось бы нелинейное преобразование, как перемножение. На рисунке показана блок-схема такого устройства.

Благодарю за внимание Степанов Константин Сергеевич Благодарю за внимание Степанов Константин Сергеевич
