Open. GIS fundamente si concepte Uni. PHORM - UNIGIS Josef STROBL Departamentul de Geografie - Universitatea din. Salzburg Unele parti se bazeaza pe prezentarea facuta de Kurt Buehler Consortiul Open GIS , Inc.

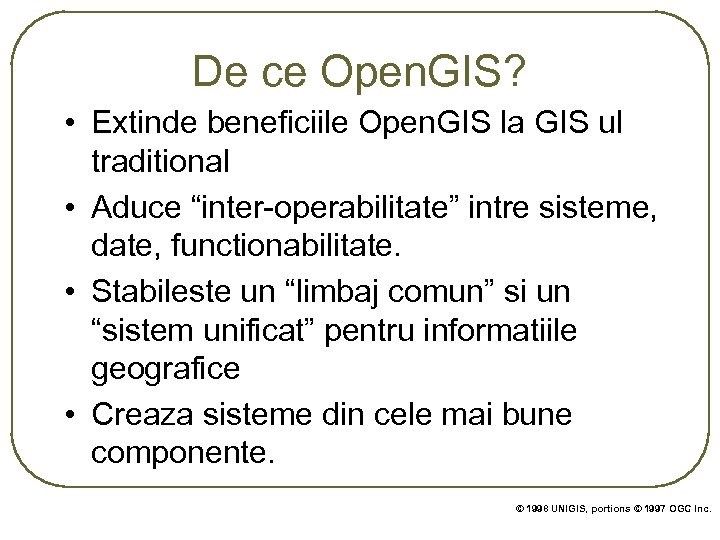

De ce Open. GIS? • Extinde beneficiile Open. GIS la GIS ul traditional • Aduce “inter-operabilitate” intre sisteme, date, functionabilitate. • Stabileste un “limbaj comun” si un “sistem unificat” pentru informatiile geografice • Creaza sisteme din cele mai bune componente. © 1998 UNIGIS, portions © 1997 OGC Inc.

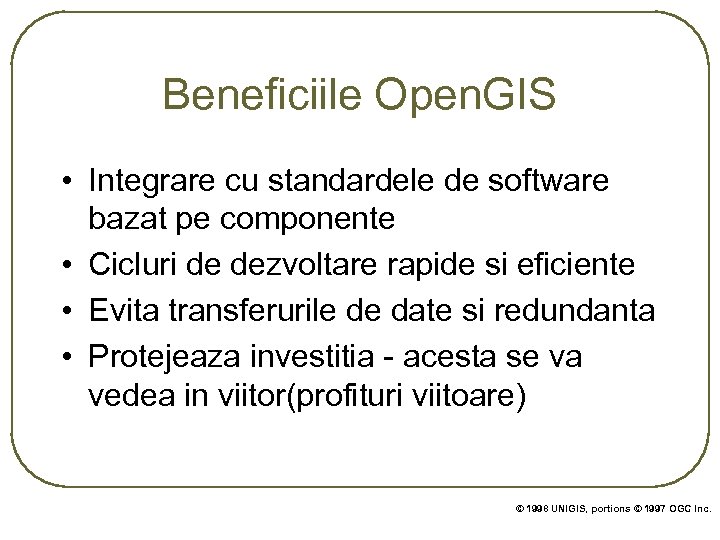

Beneficiile Open. GIS • Integrare cu standardele de software bazat pe componente • Cicluri de dezvoltare rapide si eficiente • Evita transferurile de date si redundanta • Protejeaza investitia - acesta se va vedea in viitor(profituri viitoare) © 1998 UNIGIS, portions © 1997 OGC Inc.

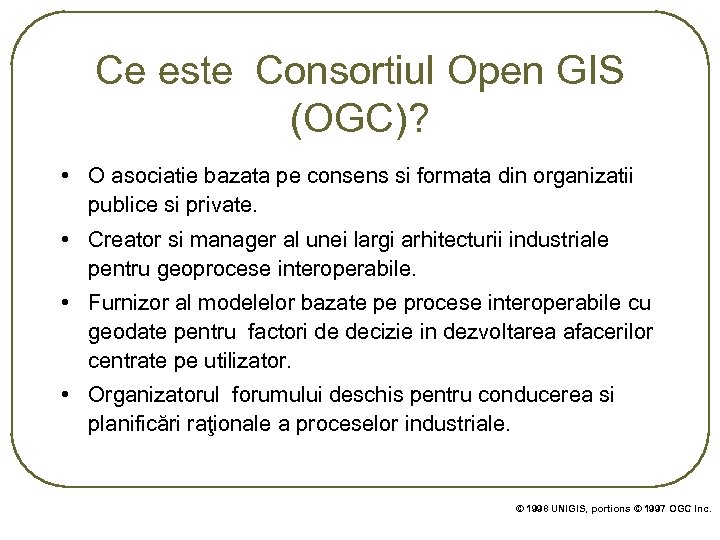

Ce este Consortiul Open GIS (OGC)? • O asociatie bazata pe consens si formata din organizatii publice si private. • Creator si manager al unei largi arhitecturii industriale pentru geoprocese interoperabile. • Furnizor al modelelor bazate pe procese interoperabile cu geodate pentru factori de decizie in dezvoltarea afacerilor centrate pe utilizator. • Organizatorul forumului deschis pentru conducerea si planificări raţionale a proceselor industriale. © 1998 UNIGIS, portions © 1997 OGC Inc.

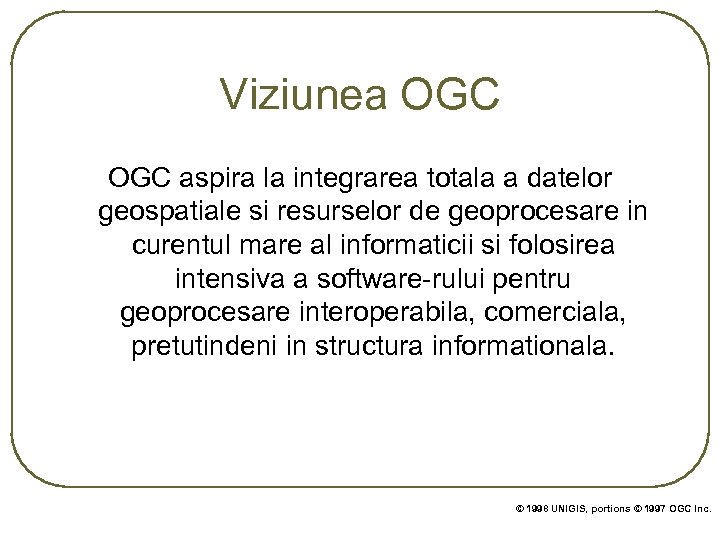

Viziunea OGC aspira la integrarea totala a datelor geospatiale si resurselor de geoprocesare in curentul mare al informaticii si folosirea intensiva a software-rului pentru geoprocesare interoperabila, comerciala, pretutindeni in structura informationala. © 1998 UNIGIS, portions © 1997 OGC Inc.

Misiunea OGC • Implica dezvoltatorii si utilizatorii ai resurselor de informatii geografice -- incluzand vendori, integratori, academii, agentii guvernamentale si organizatii obisnuite -- in dezvoltarea comuna a specificaţiilor tehnologiei interoperabile si lucreaza la promovarea produselor interoperabile certificate. • Sincronizeaza tehnologia de geoprocesare cu standardele tehnologice informationale curente si in dezvoltare bazate pe sistemele deschise, cu procesarea distribuita si schemele de procesare bazate pe componenete. • Organizatr al forumului industrial care promoveaza initiativele de dezvoltare si colaborare pentru geopreocesare distribuita. © 1998 UNIGIS, portions © 1997 OGC Inc.

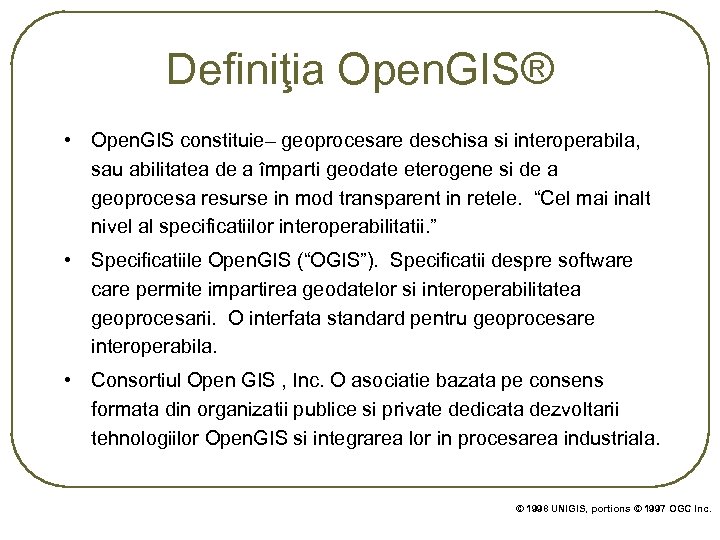

Definiţia Open. GIS® • Open. GIS constituie– geoprocesare deschisa si interoperabila, sau abilitatea de a împarti geodate eterogene si de a geoprocesa resurse in mod transparent in retele. “Cel mai inalt nivel al specificatiilor interoperabilitatii. ” • Specificatiile Open. GIS (“OGIS”). Specificatii despre software care permite impartirea geodatelor si interoperabilitatea geoprocesarii. O interfata standard pentru geoprocesare interoperabila. • Consortiul Open GIS , Inc. O asociatie bazata pe consens formata din organizatii publice si private dedicata dezvoltarii tehnologiilor Open. GIS si integrarea lor in procesarea industriala. © 1998 UNIGIS, portions © 1997 OGC Inc.

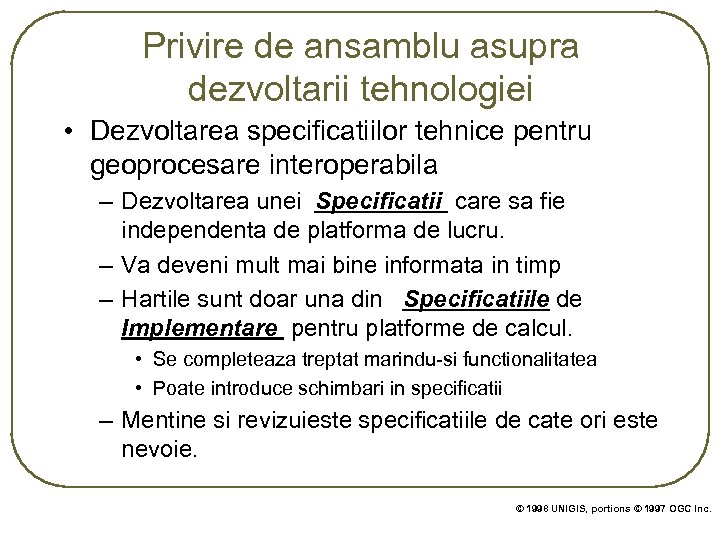

Privire de ansamblu asupra dezvoltarii tehnologiei • Dezvoltarea specificatiilor tehnice pentru geoprocesare interoperabila – Dezvoltarea unei Specificatii care sa fie independenta de platforma de lucru. – Va deveni mult mai bine informata in timp – Hartile sunt doar una din Specificatiile de Implementare pentru platforme de calcul. • Se completeaza treptat marindu-si functionalitatea • Poate introduce schimbari in specificatii – Mentine si revizuieste specificatiile de cate ori este nevoie. © 1998 UNIGIS, portions © 1997 OGC Inc.

Modul de a dezvolta tehnologia Schimbarea specificatiilor Specificatii Open. GIS (acum 14 Subiecte) Consens asupra schimbărilor propuse Actualizarea Specificatii Open. GIS Propunere de schimbare © 1998 UNIGIS, portions © 1997 OGC Inc.

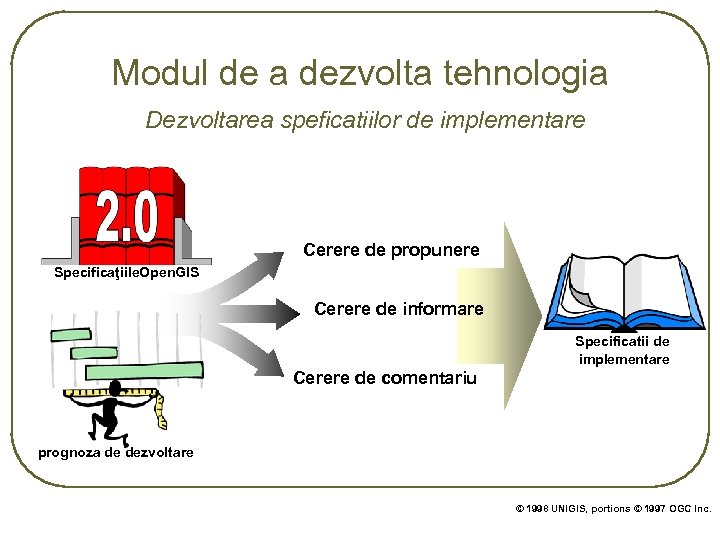

Modul de a dezvolta tehnologia Dezvoltarea speficatiilor de implementare Cerere de propunere Specificaţiile. Open. GIS Cerere de informare Specificatii de implementare Cerere de comentariu prognoza de dezvoltare © 1998 UNIGIS, portions © 1997 OGC Inc.

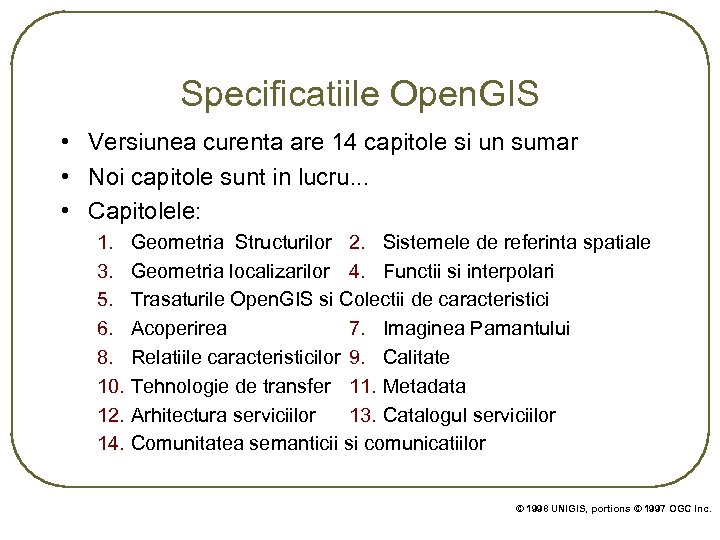

Specificatiile Open. GIS • Versiunea curenta are 14 capitole si un sumar • Noi capitole sunt in lucru. . . • Capitolele: 1. Geometria Structurilor 2. Sistemele de referinta spatiale 3. Geometria localizarilor 4. Functii si interpolari 5. Trasaturile Open. GIS si Colectii de caracteristici 6. Acoperirea 7. Imaginea Pamantului 8. Relatiile caracteristicilor 9. Calitate 10. Tehnologie de transfer 11. Metadata 12. Arhitectura serviciilor 13. Catalogul serviciilor 14. Comunitatea semanticii si comunicatiilor © 1998 UNIGIS, portions © 1997 OGC Inc.

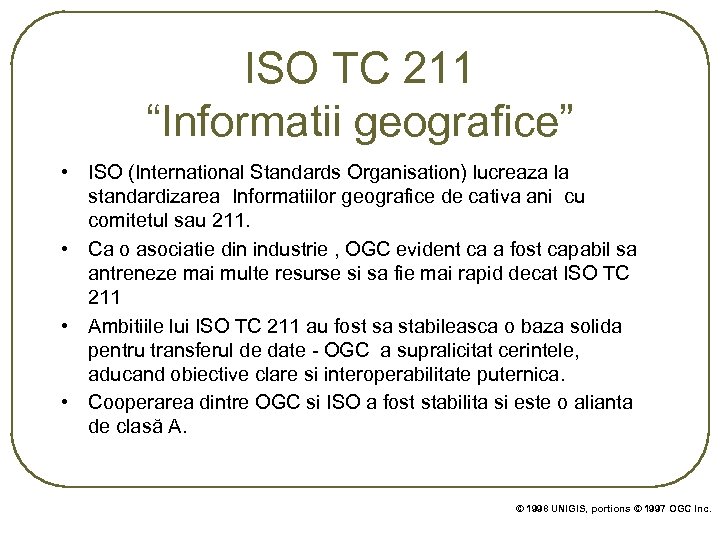

ISO TC 211 “Informatii geografice” • ISO (International Standards Organisation) lucreaza la standardizarea Informatiilor geografice de cativa ani cu comitetul sau 211. • Ca o asociatie din industrie , OGC evident ca a fost capabil sa antreneze mai multe resurse si sa fie mai rapid decat ISO TC 211 • Ambitiile lui ISO TC 211 au fost sa stabileasca o baza solida pentru transferul de date - OGC a supralicitat cerintele, aducand obiective clare si interoperabilitate puternica. • Cooperarea dintre OGC si ISO a fost stabilita si este o alianta de clasă A. © 1998 UNIGIS, portions © 1997 OGC Inc.

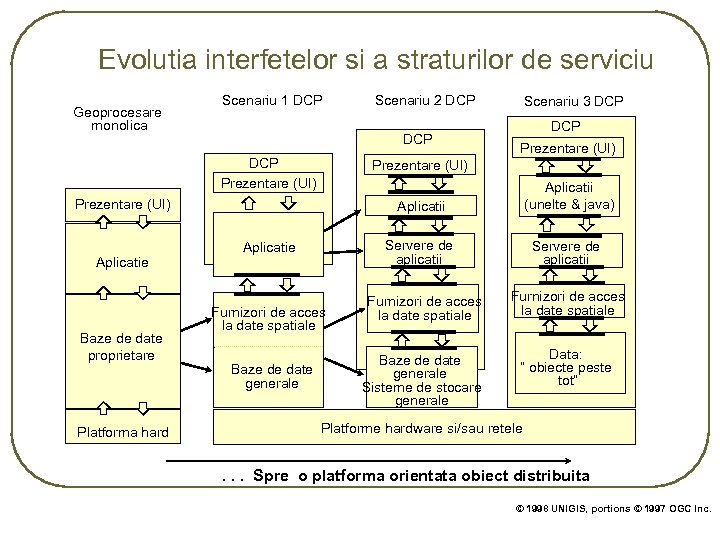

Evolutia interfetelor si a straturilor de serviciu Geoprocesare monolica Scenariu 1 DCP DCP Prezentare (UI) Baze de date proprietare Platforma hard Scenariu 3 DCP Prezentare (UI) Aplicatii Aplicatie Application Servere de Servers aplicatii Furnizori de acces la date spatiale Baze de date generale Sisteme de stocare generale Furnizori de acces la date spatiale Baze de date generale Aplicatii (unelte & java) Servere de aplicatii Prezentare (UI) Aplicatie Scenariu 2 DCP Data: “ obiecte peste tot” Platforme hardware si/sau retele . . . Spre o platforma orientata obiect distribuita © 1998 UNIGIS, portions © 1997 OGC Inc.

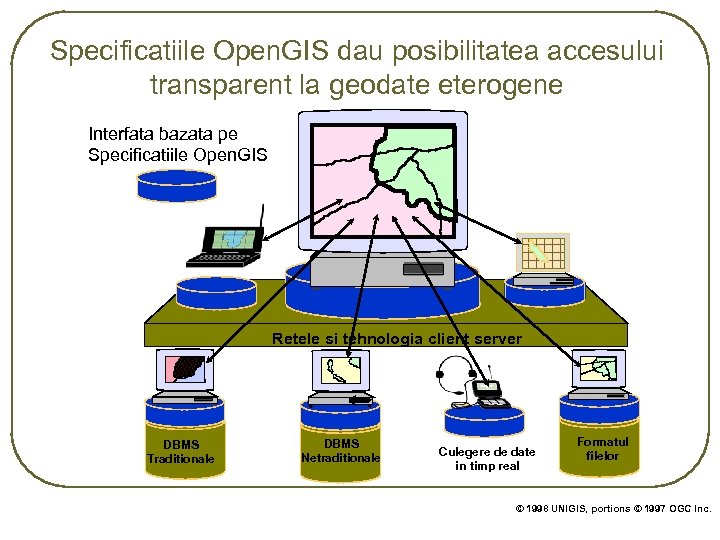

Specificatiile Open. GIS dau posibilitatea accesului transparent la geodate eterogene Interfata bazata pe Specificatiile Open. GIS File Format Retele si tehnologia client server File Format DBMS Traditionale File Format DBMS Netraditionale File Format Culegere de date in timp real File Formatul filelor © 1998 UNIGIS, portions © 1997 OGC Inc.

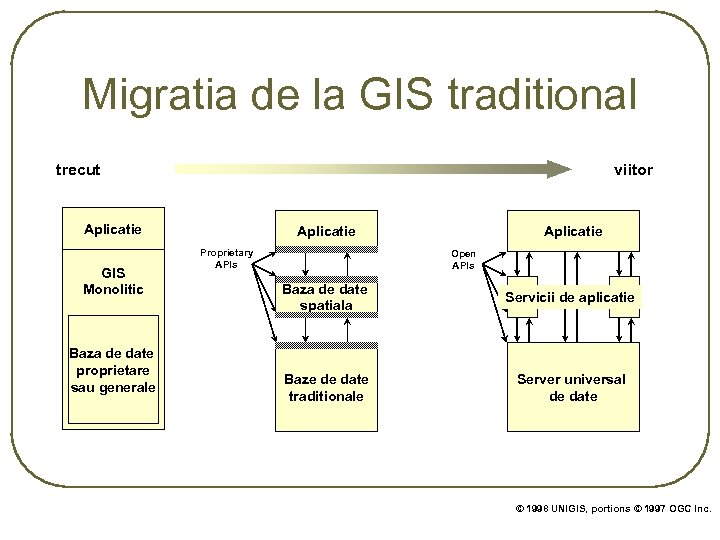

Migratia de la GIS traditional trecut viitor Aplicatie GIS Monolitic Baza de date proprietare sau generale Aplicatie Proprietary APIs Aplicatie Open APIs Baza de date spatiala Servicii de aplicatie Baze de date traditionale Server universal de date © 1998 UNIGIS, portions © 1997 OGC Inc.

Zona in care actioneaza geoprocesarea deschisa Resurse de date Cadastru Resurse de apa Folosirea terenului Zonare Autostrazi Trafic Tranzit Alimentare cu apa Canalizare Scurgeri de suprafata Gas & electricitate linii de telecomunicatii Politica Geologie de suprafata Risc Sanatate publica Populatie Date in timp real Imagini Satelitare Procesarea resurselor GIS Imagini Satelitare CAD Cartografie GPS Navigatie Facilitati Mgmt. software baze date OO DBMS R DBMS Server universal. . . Aplicatii birou Tehnoredactare Flux de lucru Suport pt. decizii Utilizatori Industriali Companiile de utilitati Telecomunicatii Com. de constructii Integratori ai niselor tehn. Companiile de petrol Companiile de transport Publici Mediu Menagementul resurselor Infrastructura Urbanism Aparare civila Sanatate publica IVHS Privati Imobiliare Asigurari Banci © 1998 UNIGIS, portions © 1997 OGC Inc.

Infrastructura de geoprocesare deschisa DATE Cadastru Resurse de apa Folosirea terenului Zonare Autostrazi Trafic Tranzit Alimentare cu apa Canalizare Scurgeri de suprafata Gas & electricitate linii de telecomunicatii Politica Geologie de suprafata Risc Sanatate publica Populatie Date in timp real Imagini Satelitare Utilizatori Geprocesare: Aplicatii Uneltele de vanzare Database Componente Geoprocessing Platforme Deschise Membri OGC : Oracle, Informix, IBM, etc. Open. GIS Spec. Client-Server/DCP Telecomunicatii Industriali Companiile de utilitati Telecomunicatii Com. de constructii Integratori ai niselor tehn. Companiile de petrol Companiile de transport Publici Mediu Menagementul resurselor Infrastructura Urbanism Aparare civila Sanatate publica IVHS Privati Imobiliare Asigurari Banci © 1998 UNIGIS, portions © 1997 OGC Inc.

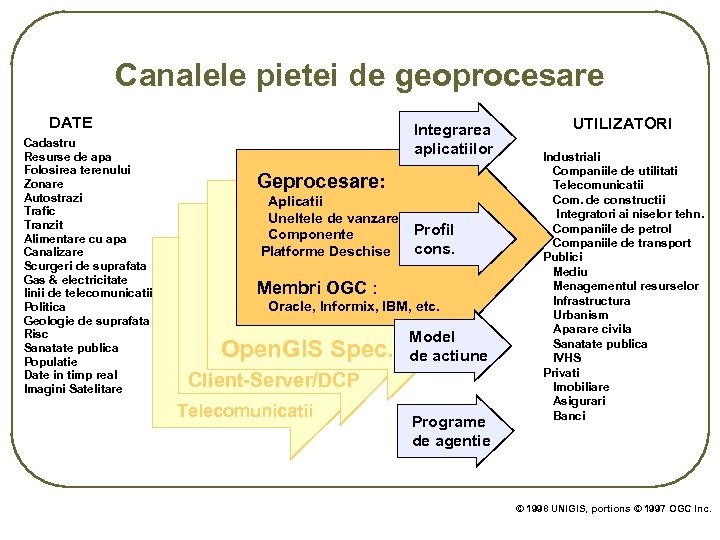

Canalele pietei de geoprocesare DATE Cadastru Resurse de apa Folosirea terenului Zonare Autostrazi Trafic Tranzit Alimentare cu apa Canalizare Scurgeri de suprafata Gas & electricitate linii de telecomunicatii Politica Geologie de suprafata Risc Sanatate publica Populatie Date in timp real Imagini Satelitare Integrarea aplicatiilor Geprocesare: Aplicatii Uneltele de vanzare Database Profil Componente cons. Platforme Deschise Membri OGC : Oracle, Informix, IBM, etc. Open. GIS Spec. Model de actiune Client-Server/DCP Telecomunicatii Programe de agentie UTILIZATORI Industriali Companiile de utilitati Telecomunicatii Com. de constructii Integratori ai niselor tehn. Companiile de petrol Companiile de transport Publici Mediu Menagementul resurselor Infrastructura Urbanism Aparare civila Sanatate publica IVHS Privati Imobiliare Asigurari Banci © 1998 UNIGIS, portions © 1997 OGC Inc.

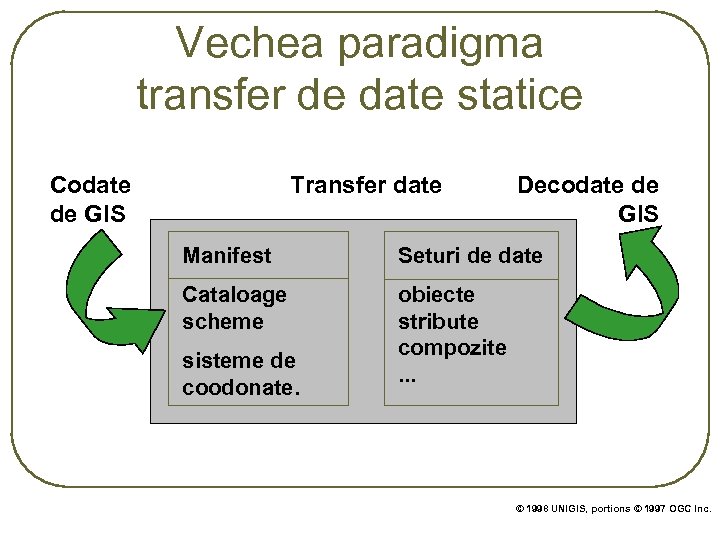

Vechea paradigma transfer de date statice Transfer date Codate de GIS Decodate de GIS Manifest Seturi de date Cataloage scheme obiecte stribute compozite. . . sisteme de coodonate. © 1998 UNIGIS, portions © 1997 OGC Inc.

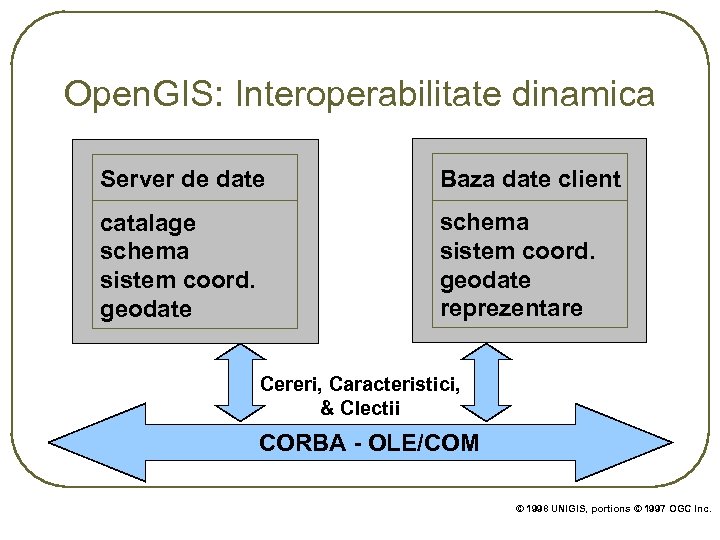

Open. GIS: Interoperabilitate dinamica Server de date Baza date client catalage schema sistem coord. geodate reprezentare Cereri, Caracteristici, & Clectii CORBA - OLE/COM © 1998 UNIGIS, portions © 1997 OGC Inc.

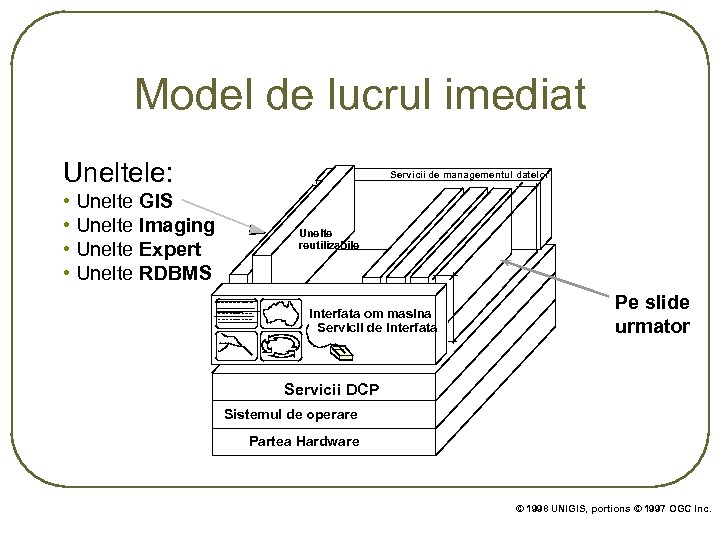

Model de lucrul imediat Uneltele: • Unelte GIS • Unelte Imaging • Unelte Expert • Unelte RDBMS Servicii de managementul datelor Unelte reutilizabile Interfata om masina Servicii de interfata Pe slide urmator Servicii DCP Sistemul de operare Partea Hardware © 1998 UNIGIS, portions © 1997 OGC Inc.

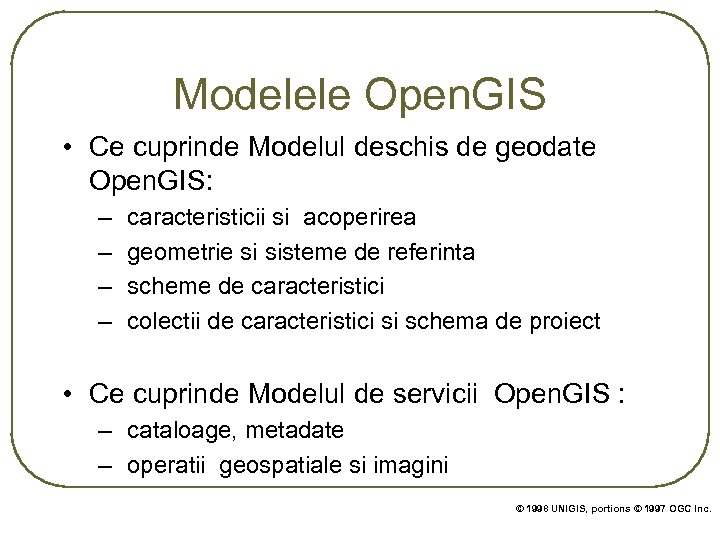

Modelele Open. GIS • Ce cuprinde Modelul deschis de geodate Open. GIS: – – caracteristicii si acoperirea geometrie si sisteme de referinta scheme de caracteristici colectii de caracteristici si schema de proiect • Ce cuprinde Modelul de servicii Open. GIS : – cataloage, metadate – operatii geospatiale si imagini © 1998 UNIGIS, portions © 1997 OGC Inc.

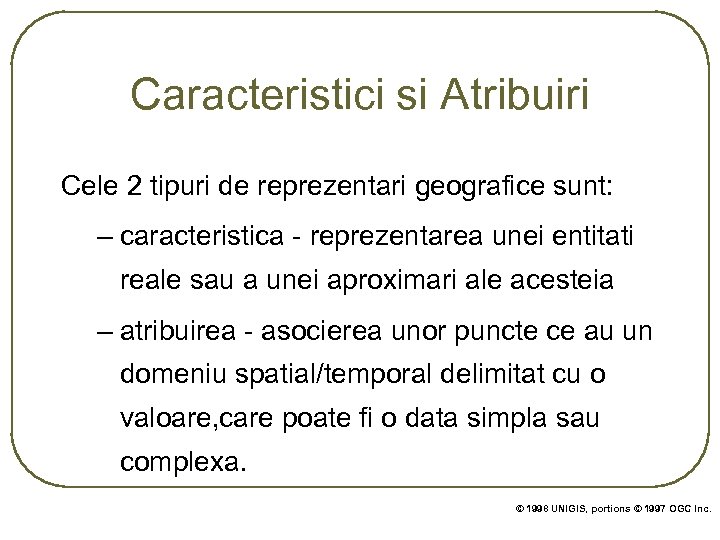

Caracteristici si Atribuiri Cele 2 tipuri de reprezentari geografice sunt: – caracteristica - reprezentarea unei entitati reale sau a unei aproximari ale acesteia – atribuirea - asocierea unor puncte ce au un domeniu spatial/temporal delimitat cu o valoare, care poate fi o data simpla sau complexa. © 1998 UNIGIS, portions © 1997 OGC Inc.

Open. GIS este un standard de interfata • Caracteristicile si atributele pot fi implementate de software GIS relational sau orientat obiect. • Setul comun de cerinte poate inteles de toate serviciile care urmeaza sistemul Open. GIS: – Seteaza sau aduce date si proiectii – Creaza, modifica si sterge caracterictici in baza de date – Selecteaza caracteristicile din baza de date – Si multe altele. . . © 1998 UNIGIS, portions © 1997 OGC Inc.

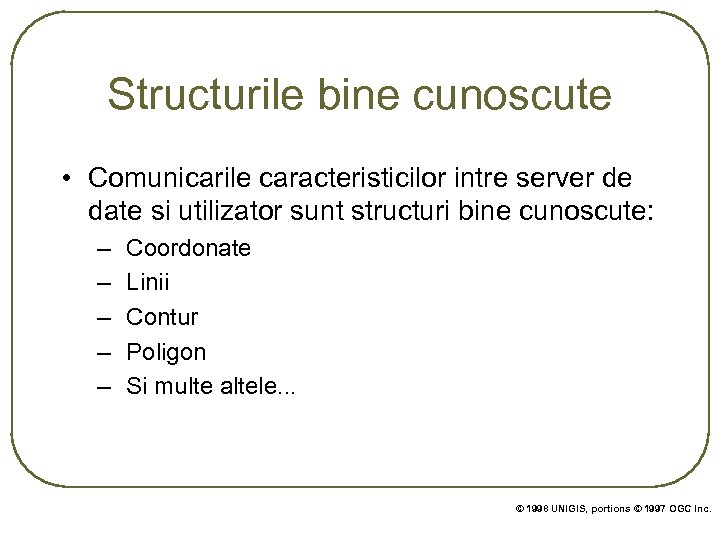

Structurile bine cunoscute • Comunicarile caracteristicilor intre server de date si utilizator sunt structuri bine cunoscute: – – – Coordonate Linii Contur Poligon Si multe altele. . . © 1998 UNIGIS, portions © 1997 OGC Inc.

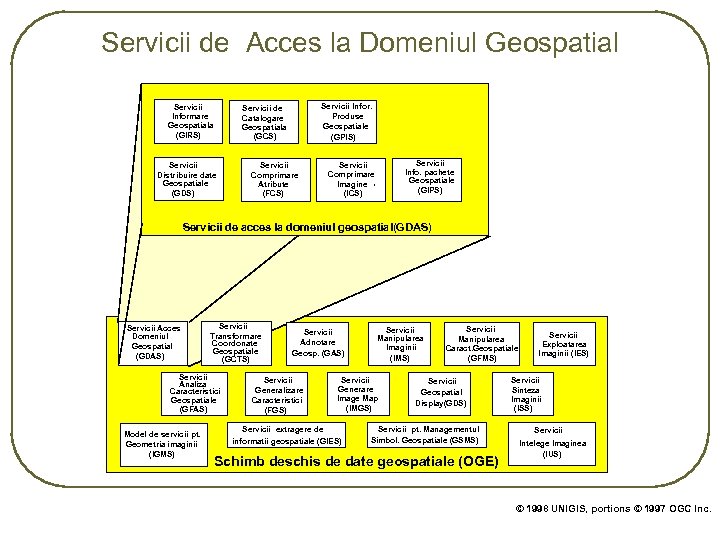

Servicii de Acces la Domeniul Geospatial Servicii Informare Geospatiala (GIRS) Servicii Infor. Produse Geospatiale (GPIS) Servicii de Catalogare Geospatiala (GCS) Servicii Distribuire date Geospatiale (GDS) Servicii Comprimare Atribute (FCS) Servicii Info. pachete Geospatiale (GIPS) Servicii Comprimare Imagine * (ICS) Servicii de acces la domeniul geospatial(GDAS) Servicii Acces Domeniul Geospatial (GDAS) Servicii Transformare Coordonate Geospatiale (GCTS) Servicii Analiza Caracteristici Geospatiale (GFAS) Model de servicii pt. Geometria imaginii (IGMS) Servicii Adnotare Geosp. (GAS) Servicii Generalizare Caracteristici (FGS) Servicii Manipularea Imaginii (IMS) Servicii Generare Image Map (IMGS) Servicii extragere de informatii geospatiale (GIES) Servicii Manipularea Caract. Geospatiale (GFMS) Servicii Geospatial Display(GDS) Servicii pt. Managementul Simbol. Geospatiale (GSMS) Schimb deschis de date geospatiale (OGE) Servicii Exploatarea Imaginii (IES) Servicii Sinteza Imaginii (ISS) Servicii Intelege Imaginea (IUS) © 1998 UNIGIS, portions © 1997 OGC Inc.
