ООО «Завод герметизирующих материалов» Система герметизации ® Абрис www. zgm. ru

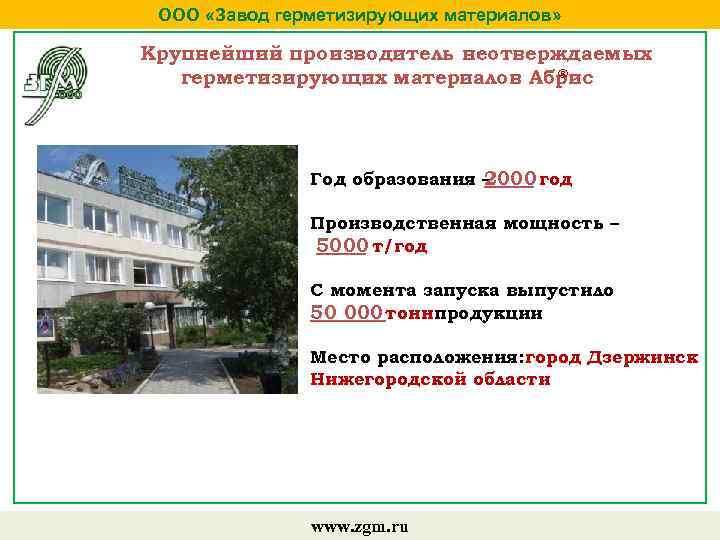

ООО «Завод герметизирующих материалов» Крупнейший производитель неотверждаемых ® герметизирующих материалов Абрис Год образования – 2000 год Производственная мощность – 5000 т/год С момента запуска выпустило 50 000 тонн продукции Место расположения: город Дзержинск Нижегородской области www. zgm. ru
ООО «Завод герметизирующих материалов» Предприятием ООО «Завод герметизирующих материалов» разработано более 20 видов герметика серии Абрис®, 80 модификаций, обеспечивающих комплексную защиту различных конструкций и человека от негативного воздействия агрессивных факторов внешней среды. Разработан ряд нормативно-технической документации. Ассортимент продукции насчитывает более 500 наименований и выпускается в виде деталей, лент, шнуров, брикетов и мастик. www. zgm. ru

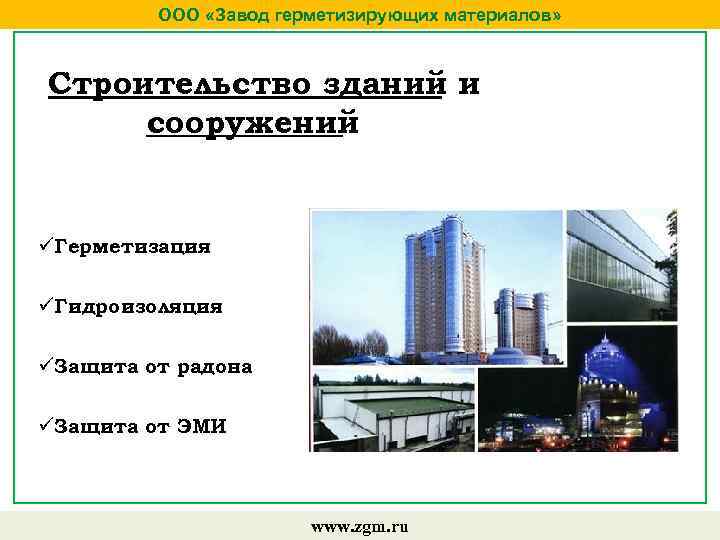

ООО «Завод герметизирующих материалов» Строительство зданий и сооружений üГерметизация üГидроизоляция üЗащита от радона üЗащита от ЭМИ www. zgm. ru

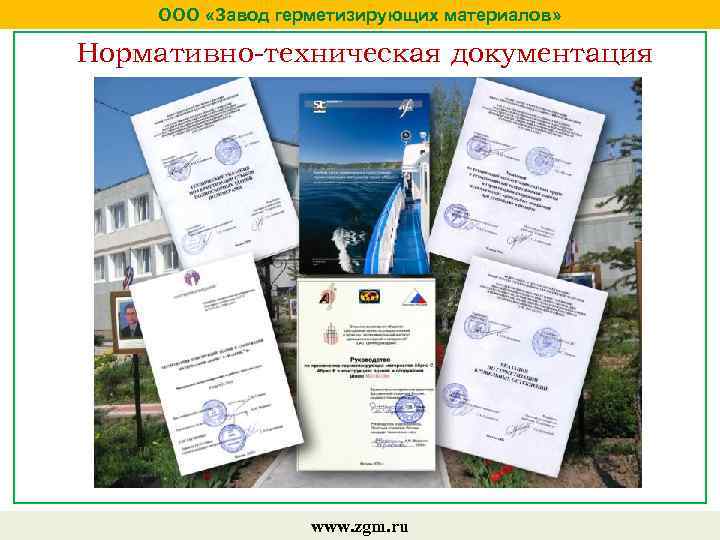

ООО «Завод герметизирующих материалов» Нормативно-техническая документация www. zgm. ru

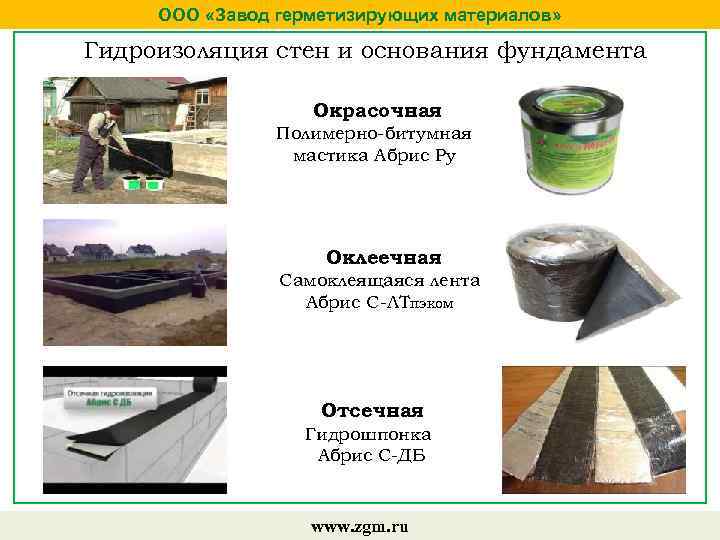

ООО «Завод герметизирующих материалов» Гидроизоляция стен и основания фундамента Окрасочная Полимерно-битумная мастика Абрис Ру Оклеечная Самоклеящаяся лента Абрис С-ЛТпэком Отсечная Гидрошпонка Абрис С-ДБ www. zgm. ru
ООО «Завод герметизирующих материалов» Гидроизоляция рабочих швов бетонирования вода под давлением Рабочий шов при установке материала Абрис ® ВС протечка отсутствует Гидроизоляция рабочего шва при поступлении воды ® (набухание Абрис ВС в замкнутом объеме) Водонабухающий шнур Абрис® ВС Герметизация стыков и соединений 1. 2. 3. 4. 5. Стены Примыкания стен к полу Щели в полу Материал Абрис ® С Пол. www. zgm. ru
ООО «Завод герметизирующих материалов» Герметизация межпанельных швов ® материалами Абрис С Лента Абрис® С Мастика Абрис® Рс Шнур Абрис® С www. zgm. ru Условные обозначения: 1 - стыкуемые панели; 2 - теплоизоляционный материал; 3 - праймер; 4 - герметизирующая лента; 5 - лакокрасочное фасадное покрытие; 6 - праймер; 7 - герметизирующая лента; 8 - лакокрасочное покрытие.
ООО «Завод герметизирующих материалов» Герметизация при монтаже сэндвич-панелей материалами Абрис®С www. zgm. ru
ООО «Завод герметизирующих материалов» ТЕХНОЛОГИЯ ГЕРМЕТИЗАЦИИ В ДЕРЕВЯННОМ ДОМОСТРОЕНИИ www. zgm. ru

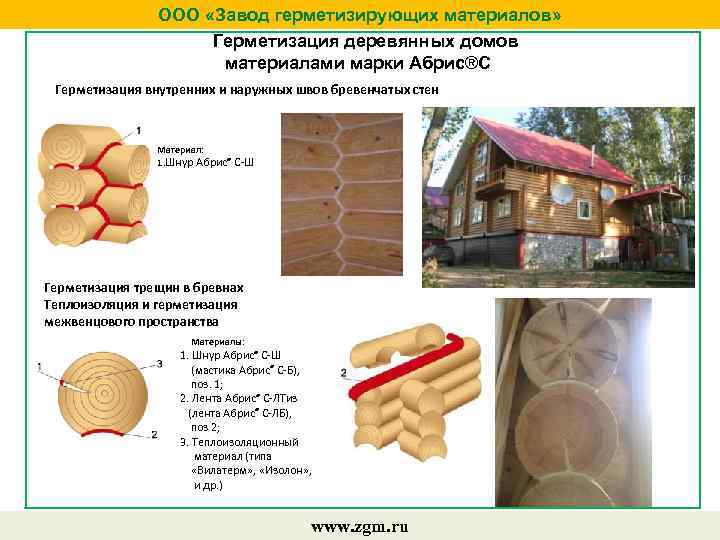

ООО «Завод герметизирующих материалов» Герметизация деревянных домов материалами марки Абрис®С Герметизация внутренних и наружных швов бревенчатых стен Материал: 1. Шнур Абрис® С-Ш Герметизация трещин в бревнах Теплоизоляция и герметизация межвенцового пространства Материалы: 1. Шнур Абрис® С-Ш (мастика Абрис ® С-Б), поз. 1; 2. Лента Абрис® С-ЛТиз (лента Абрис® С-ЛБ), поз 2; 3. Теплоизоляционный материал (типа «Вилатерм» , «Изолон» , и др. ) www. zgm. ru

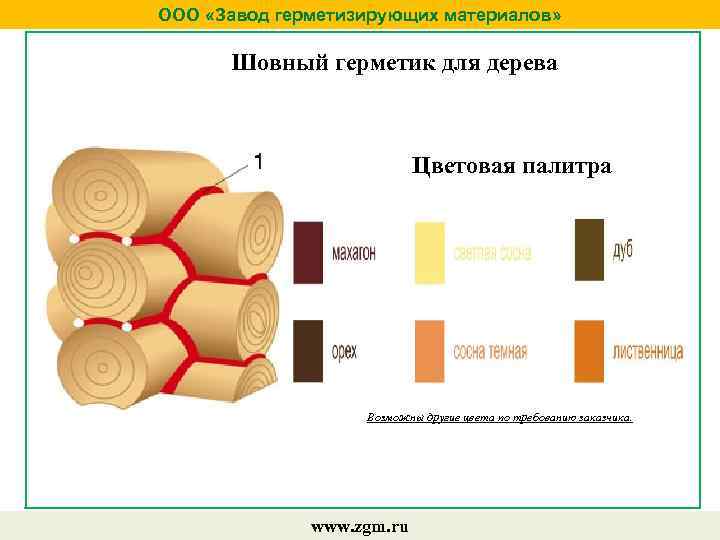

ООО «Завод герметизирующих материалов» Шовный герметик для дерева Цветовая палитра Возможны другие цвета по требованию заказчика. www. zgm. ru
ООО «Завод герметизирующих материалов» Герметизация при монтаже оконного блока ® материалами Абрис С Монтажная пена Абрис® С – ЛТнп; ЛТд; ЛТм Абрис® С – ЛТдиф. (диффузионная) Откос; штукатурка Наружный отлив Подоконник Абрис С – ЛТ, ЛТм Наружный паропроницаемый слой – лента Абрис® С – Лтдиф ® ® Внутренний пароизоляционный слой – материалы Абрис® С – ЛТд, Абрис С – ЛТнп, Абрис С – ЛТм. www. zgm. ru

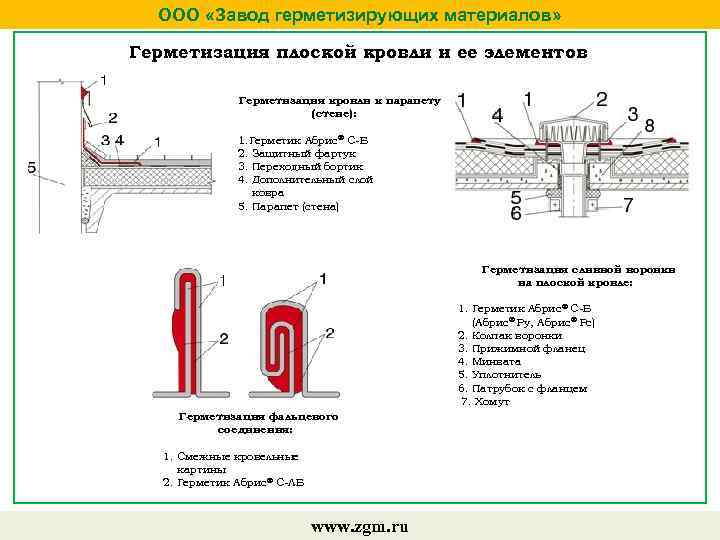

ООО «Завод герметизирующих материалов» Герметизация плоской кровли и ее элементов Герметизация кровли к парапету (стене): 1. Герметик Абрис® С-Б 2. Защитный фартук 3. Переходный бортик 4. Дополнительный слой ковра 5. Парапет (стена) Герметизация сливной воронки на плоской кровле: 1. Герметик Абрис® С-Б (Абрис® Ру, Абрис® Рс) 2. Колпак воронки 3. Прижимной фланец 4. Минвата 5. Уплотнитель 6. Патрубок с фланцем 7. Хомут Герметизация фальцевого соединения: 1. Смежные кровельные картины 2. Герметик Абрис® С-ЛБ www. zgm. ru

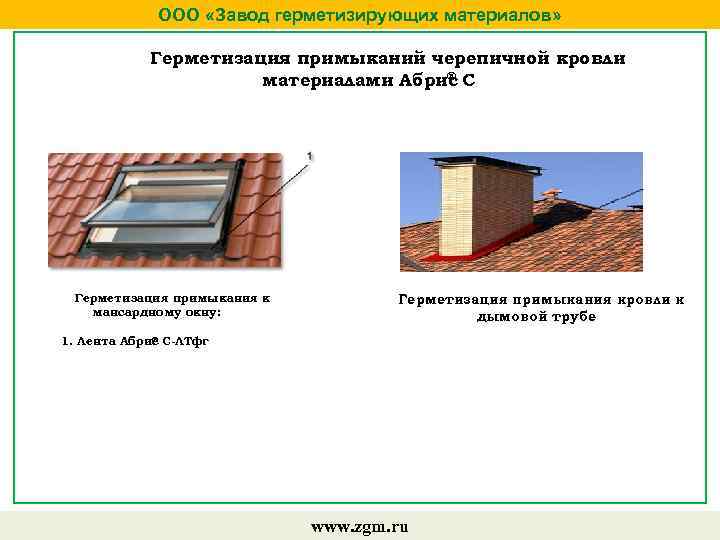

ООО «Завод герметизирующих материалов» Герметизация примыканий черепичной кровли ® материалами Абрис С Герметизация примыкания к мансардному окну: Герметизация примыкания кровли к дымовой трубе ® 1. Лента Абрис С-ЛТфг www. zgm. ru

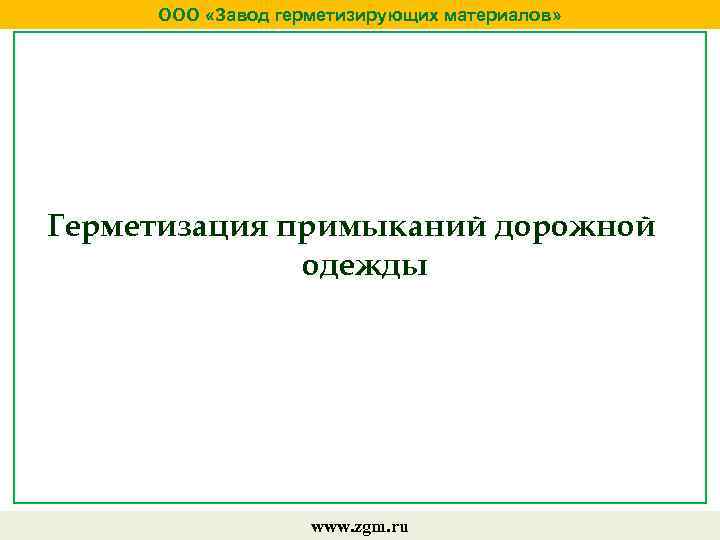

ООО «Завод герметизирующих материалов» Герметизация примыканий дорожной одежды www. zgm. ru

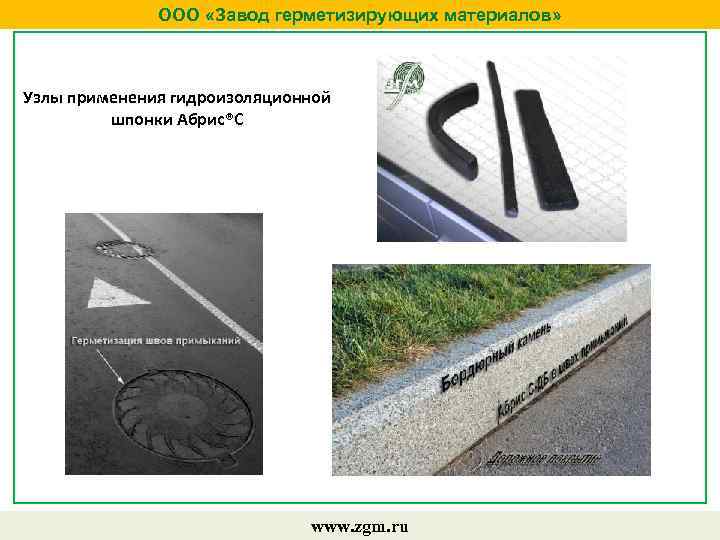

ООО «Завод герметизирующих материалов» Узлы применения гидроизоляционной шпонки Абрис®С www. zgm. ru

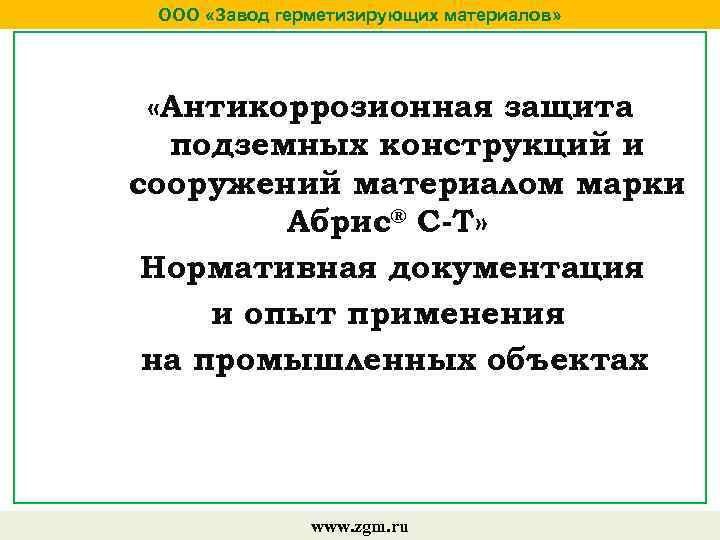

ООО «Завод герметизирующих материалов» «Антикоррозионная защита подземных конструкций и сооружений материалом марки Абрис® С-Т» Нормативная документация и опыт применения на промышленных объектах www. zgm. ru

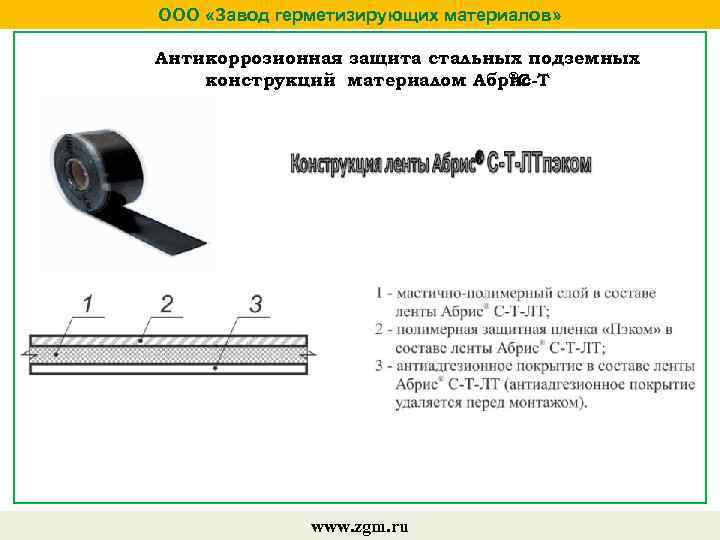

ООО «Завод герметизирующих материалов» Антикоррозионная защита стальных подземных ®С-Т конструкций материалом Абрис www. zgm. ru

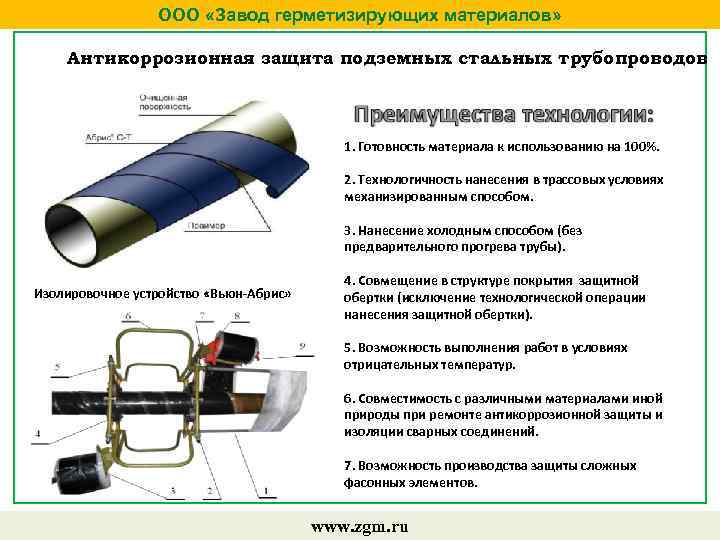

ООО «Завод герметизирующих материалов» Антикоррозионная защита подземных стальных трубопроводов 1. Готовность материала к использованию на 100%. 2. Технологичность нанесения в трассовых условиях механизированным способом. 3. Нанесение холодным способом (без предварительного прогрева трубы). Изолировочное устройство «Вьюн-Абрис» 4. Совмещение в структуре покрытия защитной обертки (исключение технологической операции нанесения защитной обертки). 5. Возможность выполнения работ в условиях отрицательных температур. 6. Совместимость с различными материалами иной природы при ремонте антикоррозионной защиты и изоляции сварных соединений. 7. Возможность производства защиты сложных фасонных элементов. www. zgm. ru

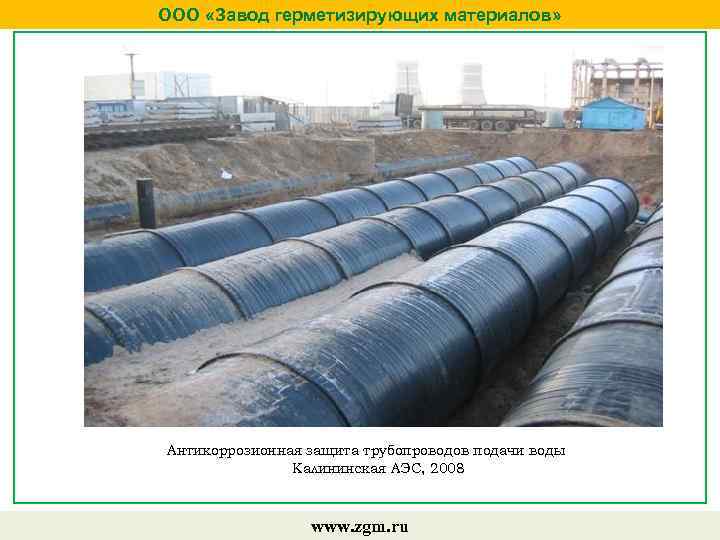

ООО «Завод герметизирующих материалов» Антикоррозионная защита трубопроводов подачи воды Калининская АЭС, 2008 www. zgm. ru

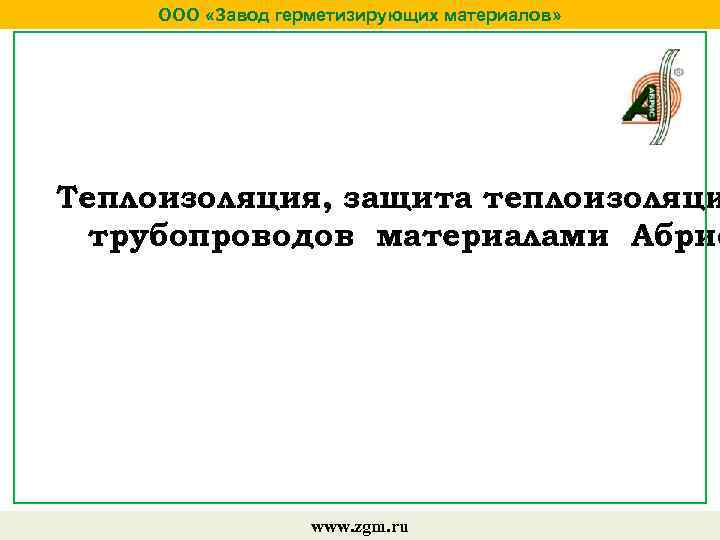

ООО «Завод герметизирующих материалов» Теплоизоляция, защита теплоизоляци трубопроводов материалами Абрис www. zgm. ru

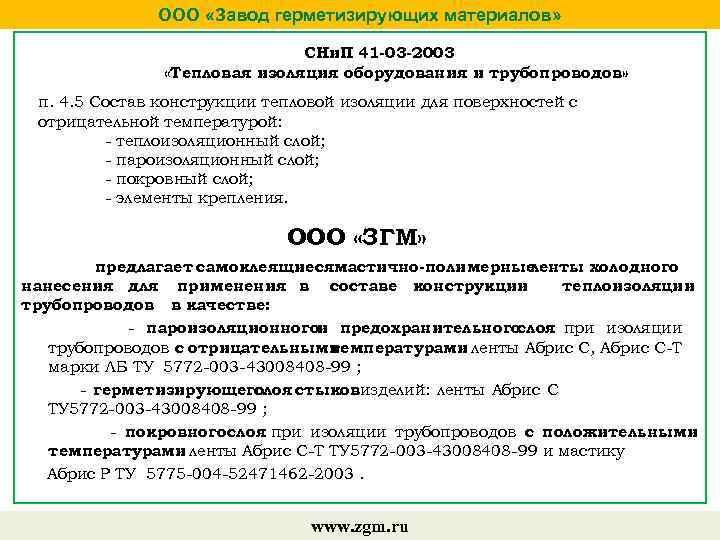

ООО «Завод герметизирующих материалов» СНи. П 41 -03 -2003 «Тепловая изоляция оборудования и трубопроводов» п. 4. 5 Состав конструкции тепловой изоляции для поверхностей с отрицательной температурой: - теплоизоляционный слой; - пароизоляционный слой; - покровный слой; - элементы крепления. ООО «ЗГМ» предлагает самоклеящиесямастично-полимерные ленты холодного нанесения для применения в составе конструкции теплоизоляции трубопроводов в качестве: - пароизоляционногои предохранительного слоя при изоляции трубопроводов с отрицательными температурами ленты Абрис С, Абрис С-Т : марки ЛБ ТУ 5772 -003 -43008408 -99 ; - герметизирующего слоя стыковизделий: ленты Абрис С ТУ 5772 -003 -43008408 -99 ; - покровногослоя при изоляции трубопроводов с положительными температурами ленты Абрис С-Т ТУ 5772 -003 -43008408 -99 и мастику : Абрис Р ТУ 5775 -004 -52471462 -2003. www. zgm. ru
ООО «Завод герметизирующих материалов» Защита поверхности стальных трубопроводов и вентиляционных шахт • от коррозии, вызванной образованием конденсата на поверхности • от шума работы вентиляционного оборудования Абрис® С-ЛТм Абрис® С-ЛТф до Абрис® С-ЛТиз после www. zgm. ru

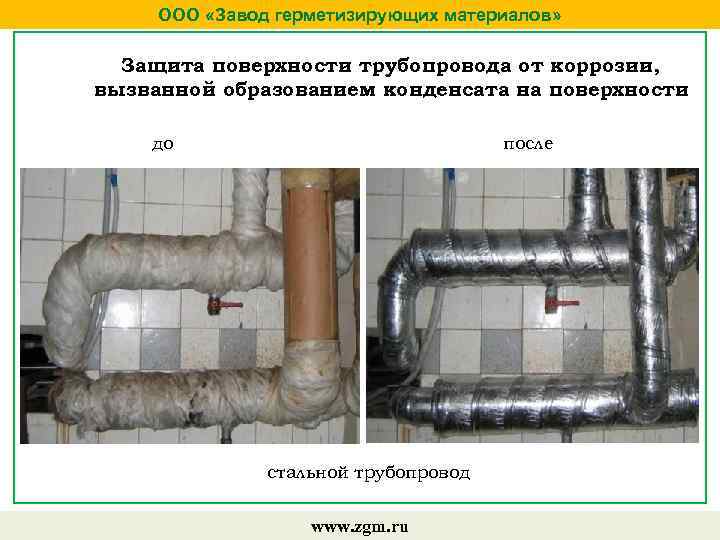

ООО «Завод герметизирующих материалов» Защита поверхности трубопровода от коррозии, вызванной образованием конденсата на поверхности до после стальной трубопровод www. zgm. ru
ООО «Завод герметизирующих материалов» Защита поверхности трубопровода от конденсата, обмерзания, коррозии и шума до после Изолированы трубопроводы Ø 530, 820, 1020 мм с газом высокого давления герметизирующим материалом “Абрис® С-ЛТиз” www. zgm. ru

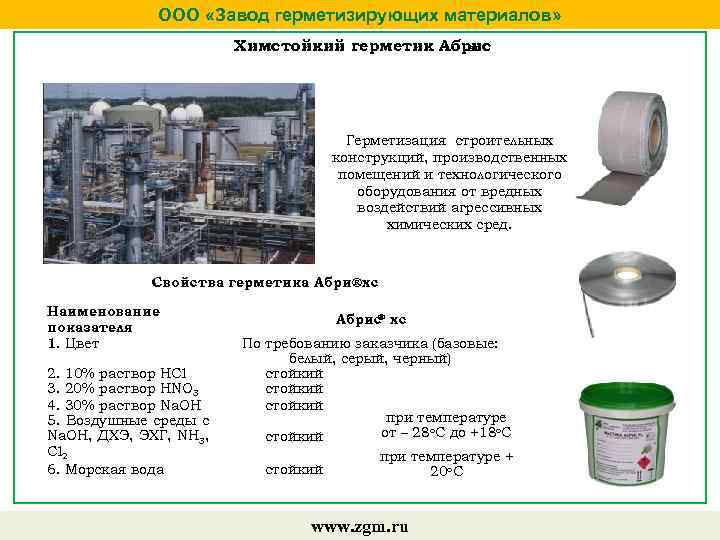

ООО «Завод герметизирующих материалов» Химстойкий герметик Абрис хс Герметизация строительных конструкций, производственных помещений и технологического оборудования от вредных воздействий агрессивных химических сред. Свойства герметика Абри®хс Наименование показателя 1. Цвет 2. 10% раствор HCl 3. 20% раствор HNO 3 4. 30% раствор Na. OH 5. Воздушные среды с Na. OH, ДХЭ, ЭХГ, NH 3, Cl 2 6. Морская вода ® Абрис хс По требованию заказчика (базовые: белый, серый, черный) стойкий при температуре от – 28 о. С до +18 о. С стойкий при температуре + стойкий 20 о. С www. zgm. ru

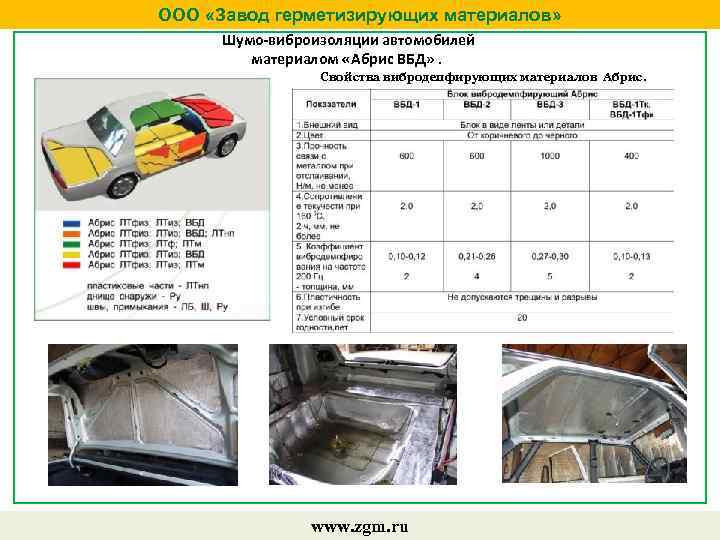

ООО «Завод герметизирующих материалов» Шумо-виброизоляции автомобилей материалом «Абрис ВБД» . Свойства вибродепфирующих материалов Абрис. www. zgm. ru
ООО «Завод герметизирующих материалов» Тепло-, звукоизоляционные материалы Абрис® ТУ 2513 -001 -43008408 -98 Деталь Абрис®ДТиз Деталь Абрис®ДТфиз Свойства Марка материала Деталь Назначение Абрис-ДТИЗ, Тепло-, звукоизоля-ция Деталь Отражающая изоля-ция Абрис-ДТфиз, Описание Типоразмеры, мм Самоклеящийся материал на основе трудногорючего ППЭ Размер детали 500 х1000, толщина от 5 до 20 Самоклеящийся материал на основе трудногорючего фольгированного ППЭ Размер детали 500 х1000, толщина от 5 до 20 Область применения Шумоизоляция моторного отсека, тепло-, звукоизоляция пассажирского салона и багажника автотранспорт ного средства от структурного (ударного) шума Расчетный коэффициент теплопроводности, Вт/м°С 0, 036 250 Гц 500 Гц 1000 Гц 4000 Гц 6000 Гц Индекс снижения приведенного ударного шума, Дб, не менее 7 15 24 50 60 18 Коэффициент звукопоглощения, % на частоте
Звукопоглощающие материалы Абрис® ТУ 2513 -001 -43008408 -98 Деталь Абрис®ДТвлф Свойства Марка материала Назначение Деталь Абрис-ДТвл Звукопогло щающий материал Деталь Абрис-ДТВЛф Звукопогло щающий материал с защитным слоем из фольги Описание Самоклеющийся материал, на основе синтетического акустического полотна Самоклеющийся материал, на основе фольгированного синтетического акустического полотна Типоразмеры, мм Область применения Размер детали 500 х1000, толщина от 5 до 20 Для создания звукопоглощения на крышке капота и внутри дверей, при установке в них акустических систем Размер детали 500 х1000, толщина от 5 до 20 Расчетный коэффициент теплопроводности, Вт/м°С Коэффициент звукопоглощен ия на частоте 250 Гц 6000 Гц, % Индекс снижения приведенного ударного шума, Дб, не менее 0, 037 30 – 80 28

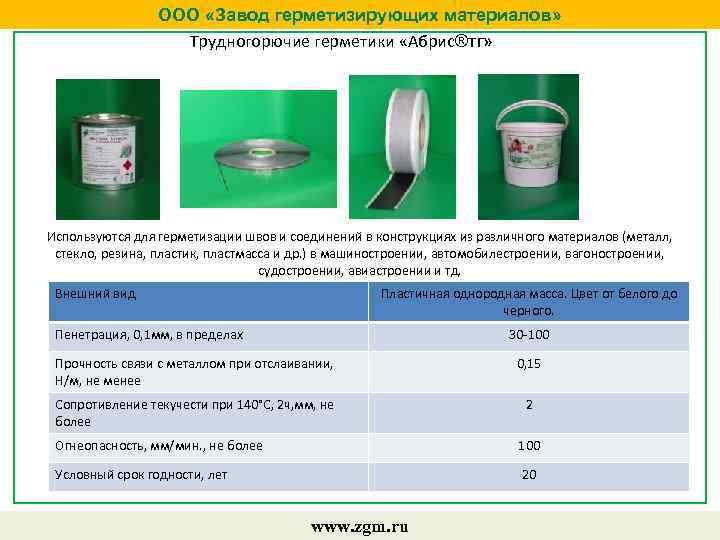

ООО «Завод герметизирующих материалов» Трудногорючие герметики «Абрис®тг» Используются для герметизации швов и соединений в конструкциях из различного материалов (металл, стекло, резина, пластик, пластмасса и др. ) в машиностроении, автомобилестроении, вагоностроении, судостроении, авиастроении и тд. Внешний вид Пластичная однородная масса. Цвет от белого до черного. Пенетрация, 0, 1 мм, в пределах 30 -100 Прочность связи с металлом при отслаивании, Н/м, не менее 0, 15 Сопротивление текучести при 140°С, 2 ч, мм, не более 2 Огнеопасность, мм/мин. , не более 100 Условный срок годности, лет 20 www. zgm. ru
ООО «Завод герметизирующих материалов» Трудногорючие герметики «Абрис®Ктг» Используются для герметизации оболочки кабеля и стыков, кабельных проходок и монтажа линий связи. Внешний вид Пластичная однородная масса Пенетрация, 0, 1 мм 40 -80 Прочность связи с алюминием при отслаивании, Н/м, не менее Нераспространение горения 150 Не поддерживает или прекращает горение Кислородный индекс по ГОСТ 12. 1. 044 -89 Не менее 30% www. zgm. ru
ООО «Завод герметизирующих материалов» Радиационная защита www. zgm. ru

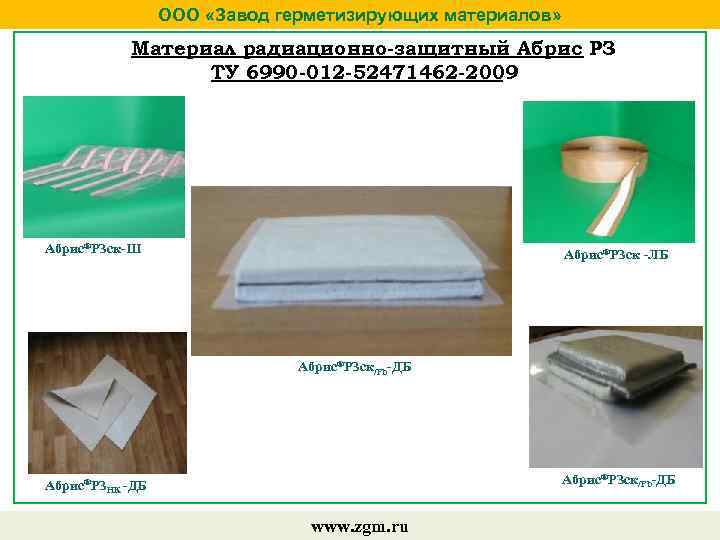

ООО «Завод герметизирующих материалов» Материал радиационно-защитный Абрис РЗ ТУ 6990 -012 -52471462 -2009 Абрис®РЗск-Ш Абрис®РЗск -ЛБ Абрис®РЗск/Pb-ДБ Абрис®РЗНК -ДБ www. zgm. ru

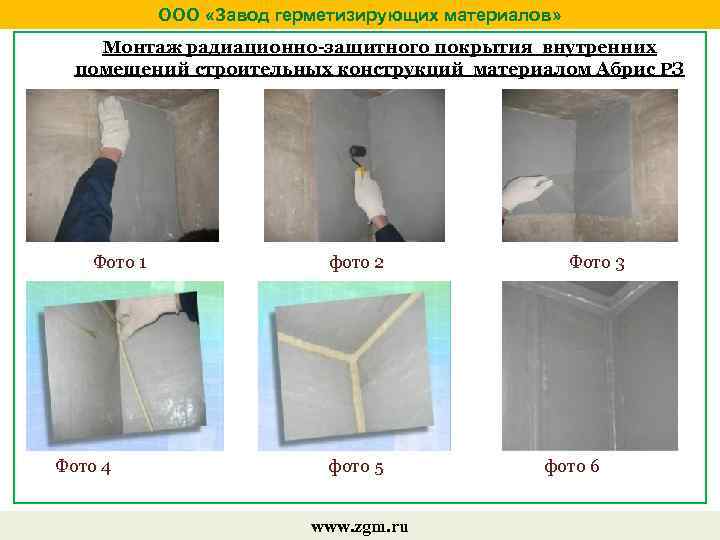

ООО «Завод герметизирующих материалов» Монтаж радиационно-защитного покрытия внутренних помещений строительных конструкций материалом Абрис РЗ Фото 1 Фото 4 фото 2 фото 5 www. zgm. ru Фото 3 фото 6

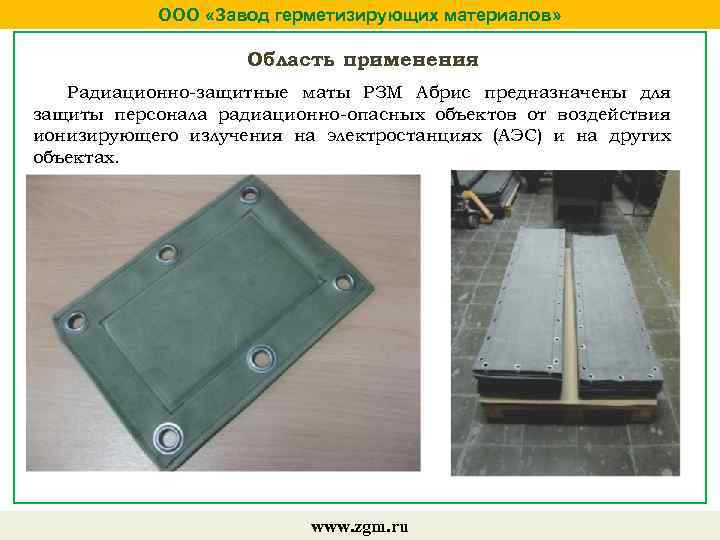

ООО «Завод герметизирующих материалов» Область применения Радиационно-защитные маты РЗМ Абрис предназначены для защиты персонала радиационно-опасных объектов от воздействия ионизирующего излучения на электростанциях (АЭС) и на других объектах. www. zgm. ru

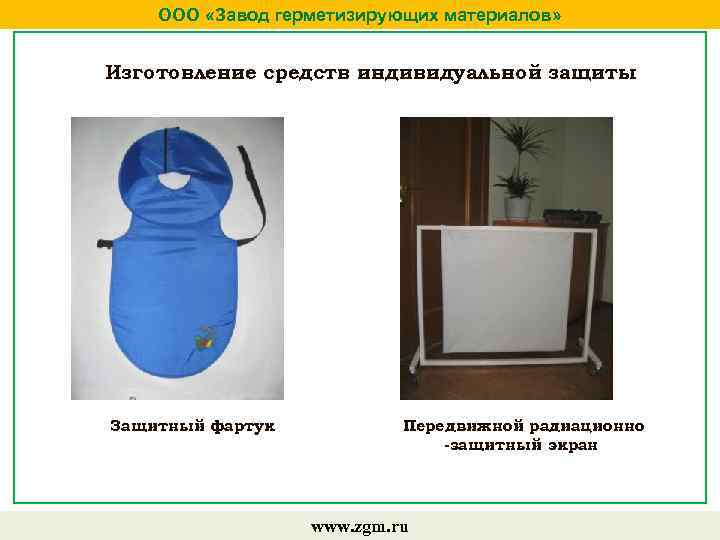

ООО «Завод герметизирующих материалов» Изготовление средств индивидуальной защиты Защитный фартук Передвижной радиационно -защитный экран www. zgm. ru

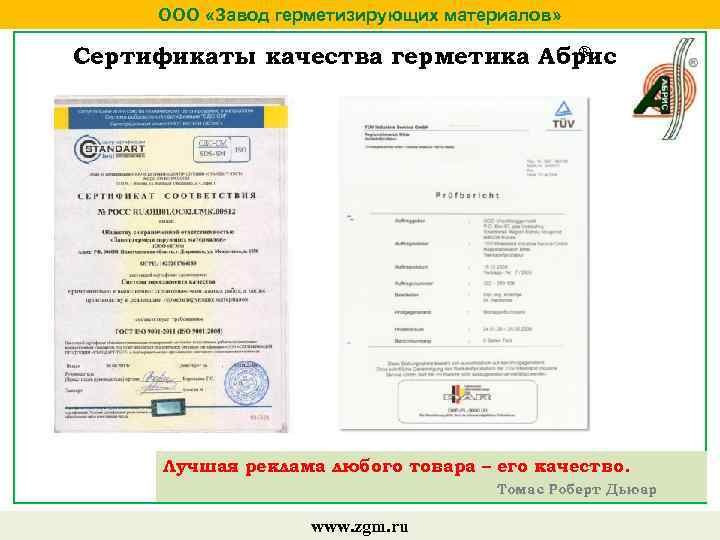

ООО «Завод герметизирующих материалов» ® Сертификаты качества герметика Абрис Лучшая реклама любого товара – его качество. Томас Роберт Дьюар www. zgm. ru
ООО «Завод герметизирующих материалов» География потребителей продукции Абрис ® Более 70 регионов России, а также страны Ближнего и Дальнего Зарубежья www. zgm. ru
ООО «Завод герметизирующих материалов» www. zgm. ru
ООО «Завод герметизирующих материалов» Качественный герметик = Надежная эксплуатация www. zgm. ru
ООО «Завод герметизирующих материалов» Спасибо за внимание! Тел. (831) 26 -00 -316 г. Дзержинск www. zgm. ru
