ООО «Трёхгорный керамический завод» 10 лет успешной работы ! Пропант алюмосиликатный Урал. ПРОП Стандарт 2009 г.

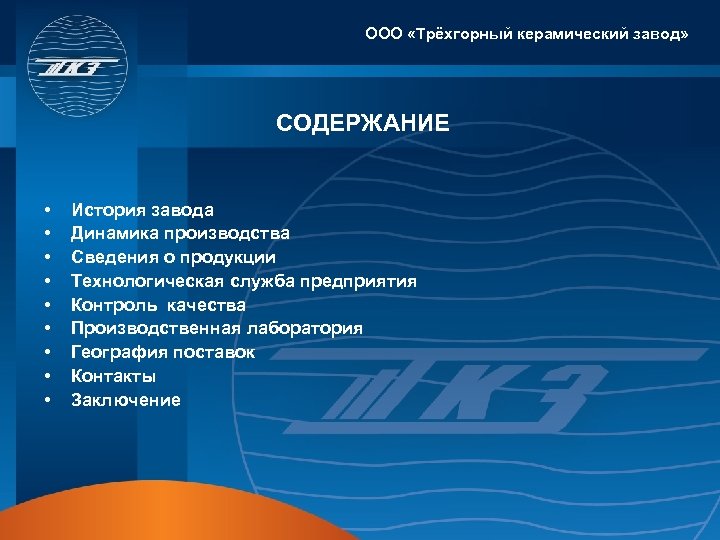

ООО «Трёхгорный керамический завод» СОДЕРЖАНИЕ • • • История завода Динамика производства Сведения о продукции Технологическая служба предприятия Контроль качества Производственная лаборатория География поставок Контакты Заключение

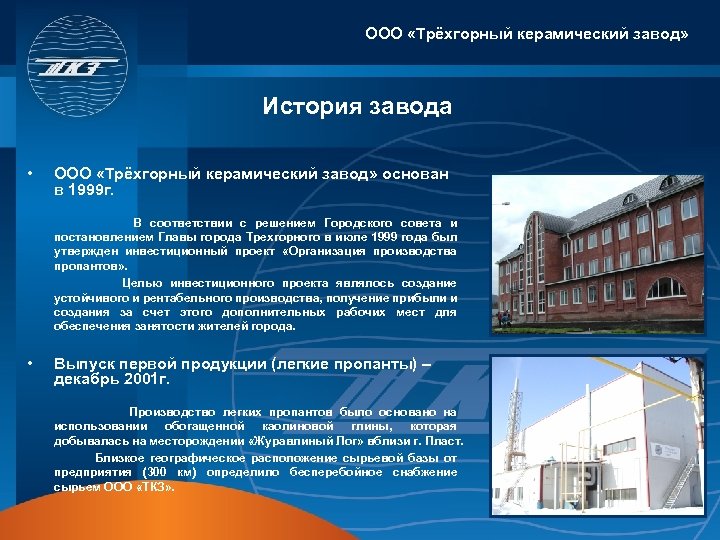

ООО «Трёхгорный керамический завод» История завода • ООО «Трёхгорный керамический завод» основан в 1999 г. В соответствии с решением Городского совета и постановлением Главы города Трехгорного в июле 1999 года был утвержден инвестиционный проект «Организация производства пропантов» . Целью инвестиционного проекта являлось создание устойчивого и рентабельного производства, получение прибыли и создания за счет этого дополнительных рабочих мест для обеспечения занятости жителей города. • Выпуск первой продукции (легкие пропанты) – декабрь 2001 г. Производство легких пропантов было основано на использовании обогащенной каолиновой глины, которая добывалась на месторождении «Журавлиный Лог» вблизи г. Пласт. Близкое географическое расположение сырьевой базы от предприятия (300 км) определило бесперебойное снабжение сырьем ООО «ТКЗ» .

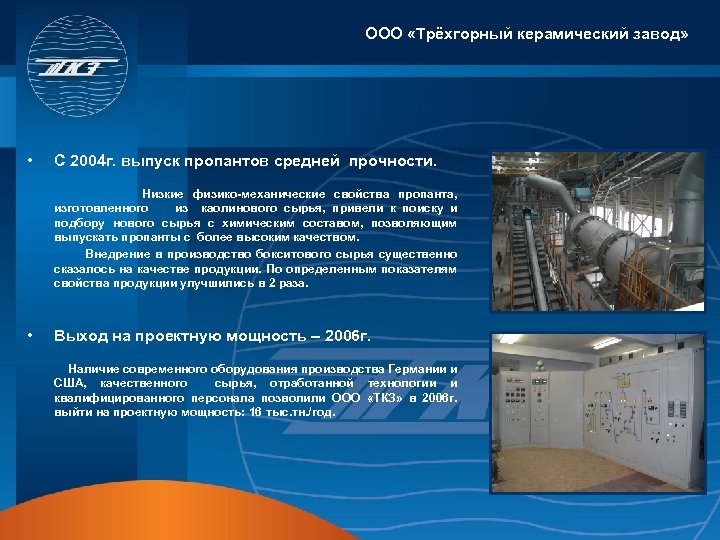

ООО «Трёхгорный керамический завод» • С 2004 г. выпуск пропантов средней прочности. Низкие физико-механические свойства пропанта, изготовленного из каолинового сырья, привели к поиску и подбору нового сырья с химическим составом, позволяющим выпускать пропанты с более высоким качеством. Внедрение в производство бокситового сырья существенно сказалось на качестве продукции. По определенным показателям свойства продукции улучшились в 2 раза. • Выход на проектную мощность – 2006 г. Наличие современного оборудования производства Германии и США, качественного сырья, отработанной технологии и квалифицированного персонала позволили ООО «ТКЗ» в 2006 г. выйти на проектную мощность: 16 тыс. тн. /год.

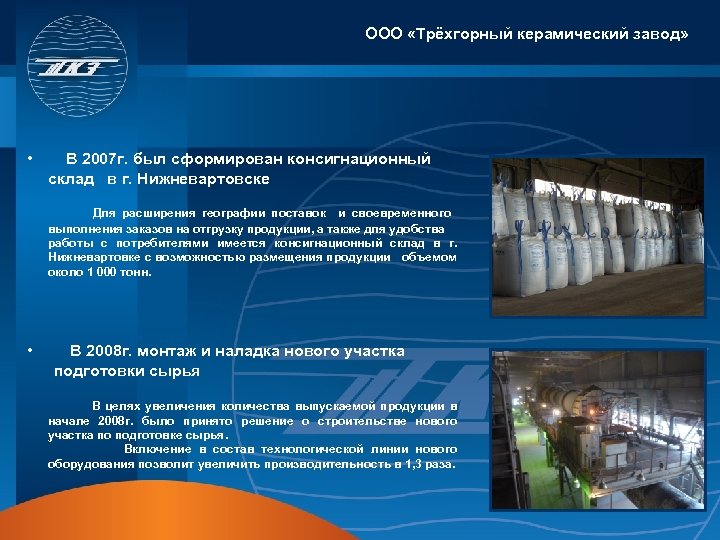

ООО «Трёхгорный керамический завод» • В 2007 г. был сформирован консигнационный склад в г. Нижневартовске Для расширения географии поставок и своевременного выполнения заказов на отгрузку продукции, а также для удобства работы с потребителями имеется консигнационный склад в г. Нижневартовке с возможностью размещения продукции объемом около 1 000 тонн. • В 2008 г. монтаж и наладка нового участка подготовки сырья В целях увеличения количества выпускаемой продукции в начале 2008 г. было принято решение о строительстве нового участка по подготовке сырья. Включение в состав технологической линии нового оборудования позволит увеличить производительность в 1, 3 раза.

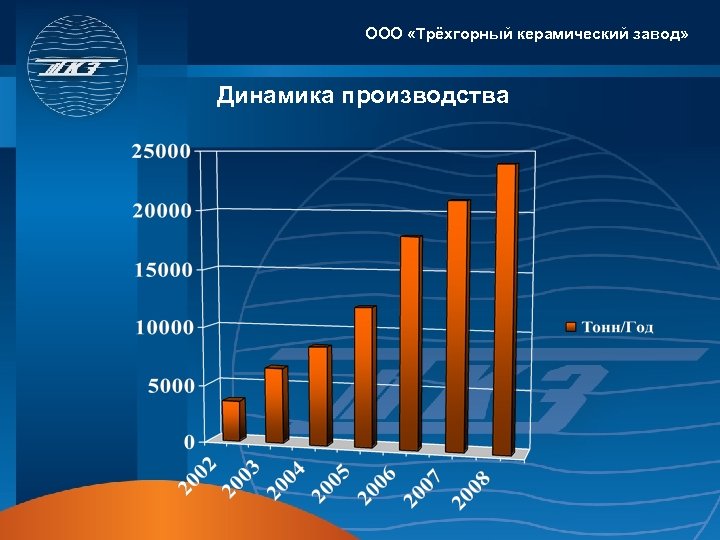

ООО «Трёхгорный керамический завод» Динамика производства

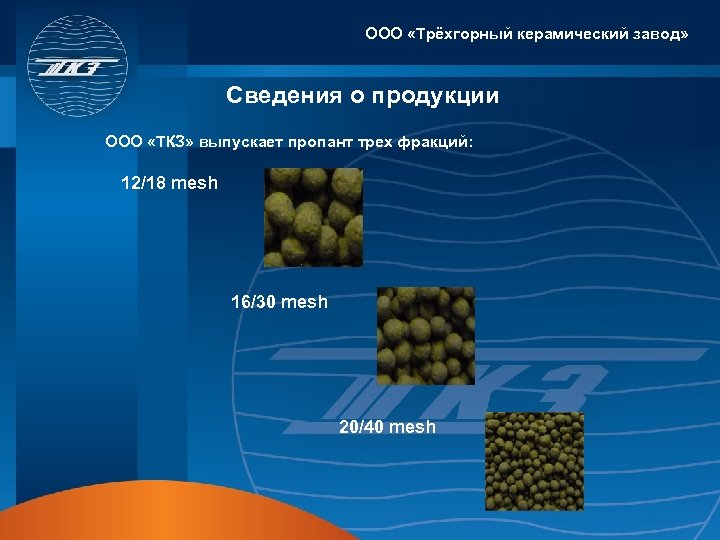

ООО «Трёхгорный керамический завод» Сведения о продукции ООО «ТКЗ» выпускает пропант трех фракций: 12/18 mesh 16/30 mesh 20/40 mesh

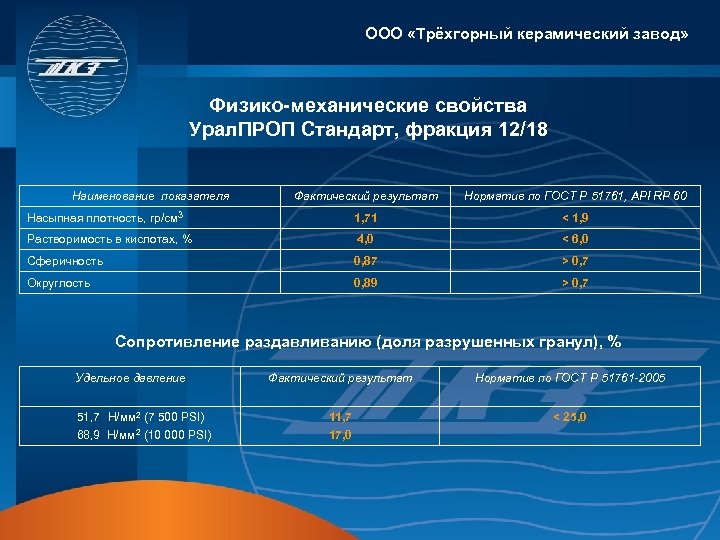

ООО «Трёхгорный керамический завод» Физико-механические свойства Урал. ПРОП Стандарт, фракция 12/18 Наименование показателя Фактический результат Норматив по ГОСТ Р 51761, API RP 60 Насыпная плотность, гр/см 3 1, 71 < 1, 9 Растворимость в кислотах, % 4, 0 < 6, 0 Сферичность 0, 87 > 0, 7 Округлость 0, 89 > 0, 7 Сопротивление раздавливанию (доля разрушенных гранул), % Удельное давление 51, 7 H/мм 2 (7 500 PSI) 68, 9 Н/мм 2 (10 000 PSI) Фактический результат Норматив по ГОСТ Р 51761 -2005 11, 7 17, 0 < 25, 0

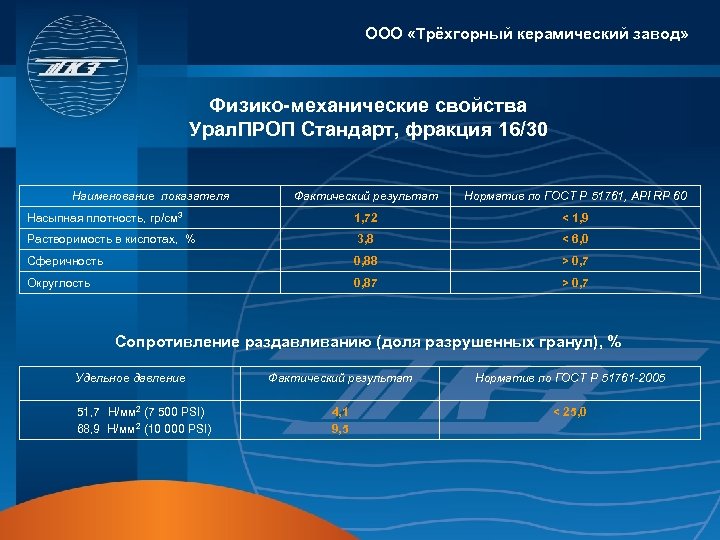

ООО «Трёхгорный керамический завод» Физико-механические свойства Урал. ПРОП Стандарт, фракция 16/30 Наименование показателя Фактический результат Норматив по ГОСТ Р 51761, API RP 60 Насыпная плотность, гр/см 3 1, 72 < 1, 9 Растворимость в кислотах, % 3, 8 < 6, 0 Сферичность 0, 88 > 0, 7 Округлость 0, 87 > 0, 7 Сопротивление раздавливанию (доля разрушенных гранул), % Удельное давление 51, 7 H/мм 2 (7 500 PSI) 68, 9 Н/мм 2 (10 000 PSI) Фактический результат Норматив по ГОСТ Р 51761 -2005 4, 1 9, 5 < 25, 0
ООО «Трёхгорный керамический завод» Физико-механические свойства Урал. ПРОП стандарт, фракция 20/40 Наименование показателя Фактический результат Норматив по ГОСТ Р 51761, API RP 60 Насыпная плотность, гр/см 3 1, 74 < 1, 9 Растворимость в кислотах, % 3, 2 < 6, 0 Сферичность 0, 86 > 0, 7 Округлость 0, 88 > 0, 7 Сопротивление раздавливанию (доля разрушенных гранул), % Удельное давление 51, 7 H/мм 2 (7 500 PSI) 68, 9 Н/мм 2 (10 000 PSI) Фактический результат Норматив по ГОСТ Р 51761 -2005 2, 6 6, 2 < 25, 0

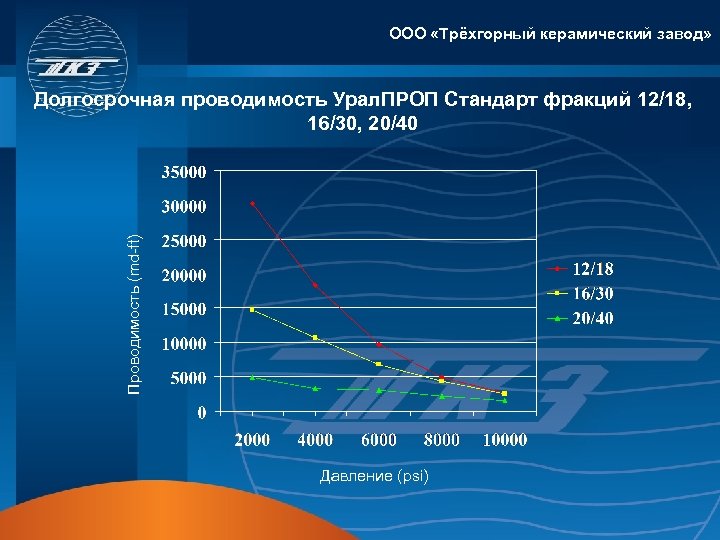

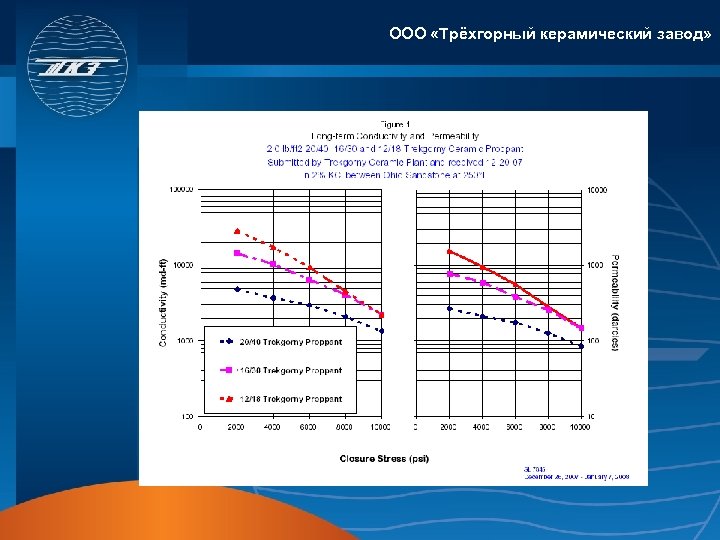

ООО «Трёхгорный керамический завод» Проводимость (md-ft) Долгосрочная проводимость Урал. ПРОП Стандарт фракций 12/18, 16/30, 20/40 Давление (psi)

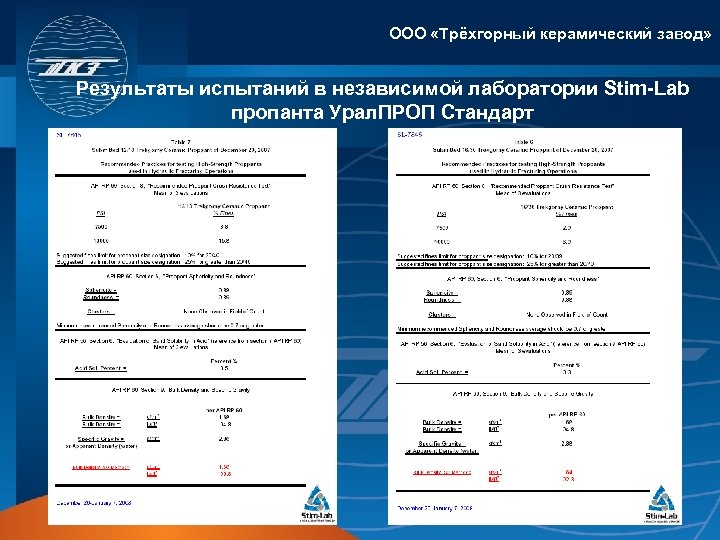

ООО «Трёхгорный керамический завод» Результаты испытаний в независимой лаборатории Stim-Lab пропанта Урал. ПРОП Стандарт
ООО «Трёхгорный керамический завод»
ООО «Трёхгорный керамический завод»

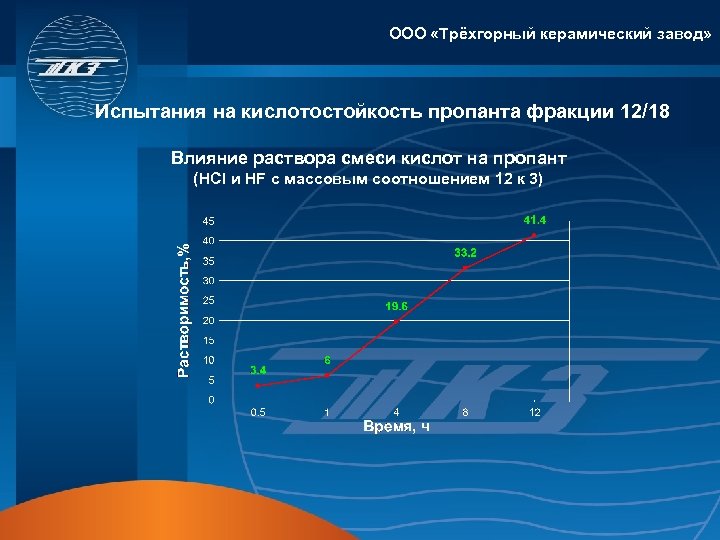

ООО «Трёхгорный керамический завод» Испытания на кислотостойкость пропанта фракции 12/18 Влияние раствора смеси кислот на пропант (НCl и HF с массовым соотношением 12 к 3)
ООО «Трёхгорный керамический завод» Сопротивление раздавливанию пропанта фракции 12/18 при нагрузке 7 500 Psi после обработки раствором HCL

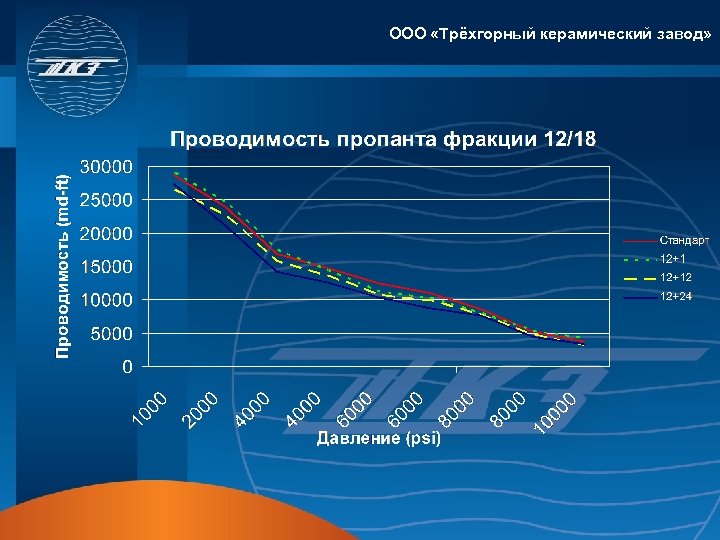

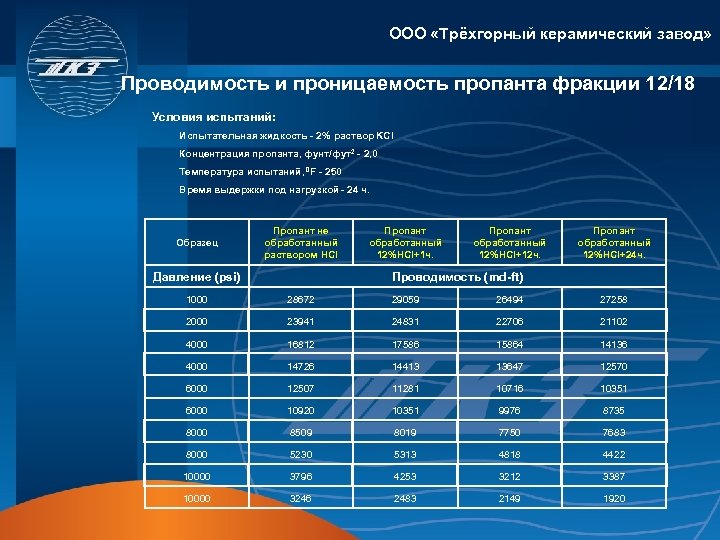

ООО «Трёхгорный керамический завод» Проводимость и проницаемость пропанта фракции 12/18 Условия испытаний: Испытательная жидкость - 2% раствор KCl Концентрация пропанта, фунт/фут2 - 2, 0 Температура испытаний, 0 F - 250 Время выдержки под нагрузкой - 24 ч. Образец Пропант не обработанный раствором HCl Давление (psi) Пропант обработанный 12%HCl+1 ч. Пропант обработанный 12%HCl+12 ч. Пропант обработанный 12%HCl+24 ч. Проводимость (md-ft) 1000 28672 29059 26494 27258 2000 23941 24831 22706 21102 4000 16812 17586 15864 14136 4000 14726 14413 13647 12570 6000 12507 11281 10716 10351 6000 10920 10351 9976 8735 8000 8509 8019 7750 7683 8000 5230 5313 4818 4422 10000 3796 4253 3212 3387 10000 3246 2483 2149 1920

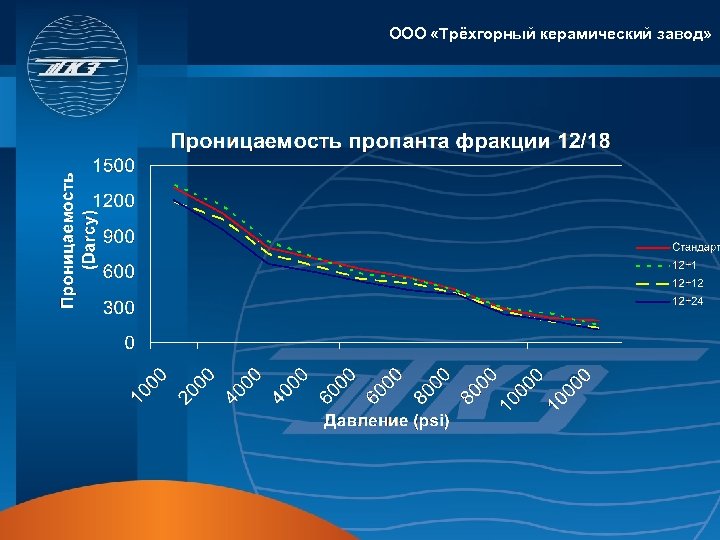

ООО «Трёхгорный керамический завод» Образец Пропант не обработанный раствором HCl Давление (psi) Пропант обработанный 12%HCl+1 ч. Пропант обработанный 12%HCl+12 ч. Пропант обработанный 12%HCl+24 ч. Проницаемость (Darcy) 1000 1308 1336 1188 1201 2000 1097 1161 1041 959 4000 797 856 746 665 4000 711 712 645 597 6000 616 580 531 510 6000 548 543 503 439 8000 443 434 411 402 8000 278 293 257 234 10000 207 240 177 184 10000 181 143 121 107
ООО «Трёхгорный керамический завод»
ООО «Трёхгорный керамический завод»

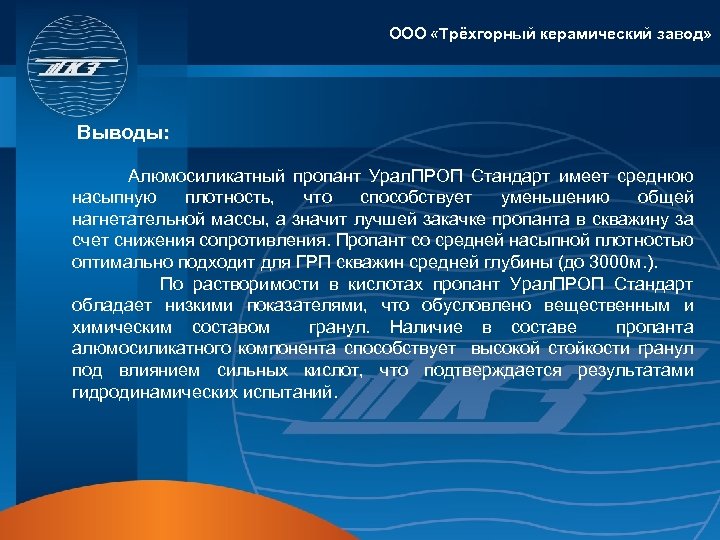

ООО «Трёхгорный керамический завод» Выводы: Алюмосиликатный пропант Урал. ПРОП Стандарт имеет среднюю насыпную плотность, что способствует уменьшению общей нагнетательной массы, а значит лучшей закачке пропанта в скважину за счет снижения сопротивления. Пропант со средней насыпной плотностью оптимально подходит для ГРП скважин средней глубины (до 3000 м. ). По растворимости в кислотах пропант Урал. ПРОП Стандарт обладает низкими показателями, что обусловлено вещественным и химическим составом гранул. Наличие в составе пропанта алюмосиликатного компонента способствует высокой стойкости гранул под влиянием сильных кислот, что подтверждается результатами гидродинамических испытаний.

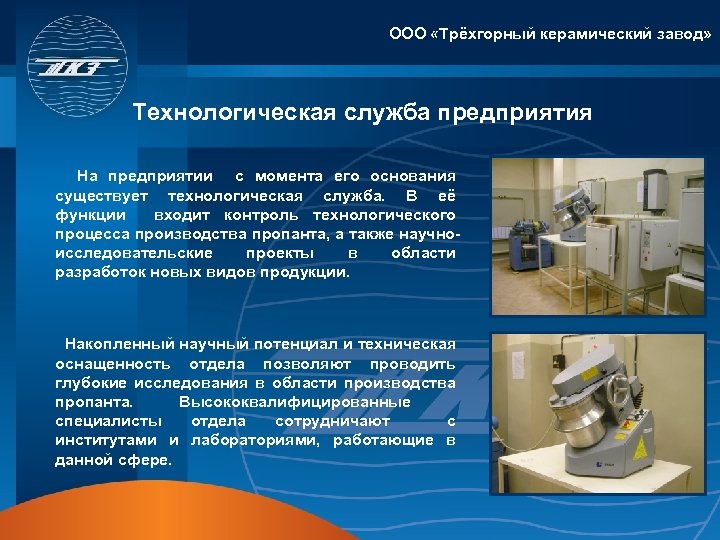

ООО «Трёхгорный керамический завод» Технологическая служба предприятия На предприятии с момента его основания существует технологическая служба. В её функции входит контроль технологического процесса производства пропанта, а также научноисследовательские проекты в области разработок новых видов продукции. Накопленный научный потенциал и техническая оснащенность отдела позволяют проводить глубокие исследования в области производства пропанта. Высококвалифицированные специалисты отдела сотрудничают с институтами и лабораториями, работающие в данной сфере.

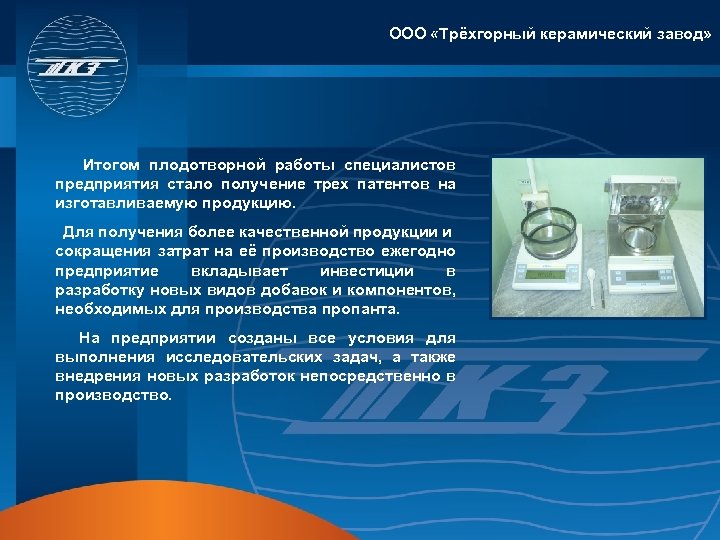

ООО «Трёхгорный керамический завод» Итогом плодотворной работы специалистов предприятия стало получение трех патентов на изготавливаемую продукцию. Для получения более качественной продукции и сокращения затрат на её производство ежегодно предприятие вкладывает инвестиции в разработку новых видов добавок и компонентов, необходимых для производства пропанта. На предприятии созданы все условия для выполнения исследовательских задач, а также внедрения новых разработок непосредственно в производство.

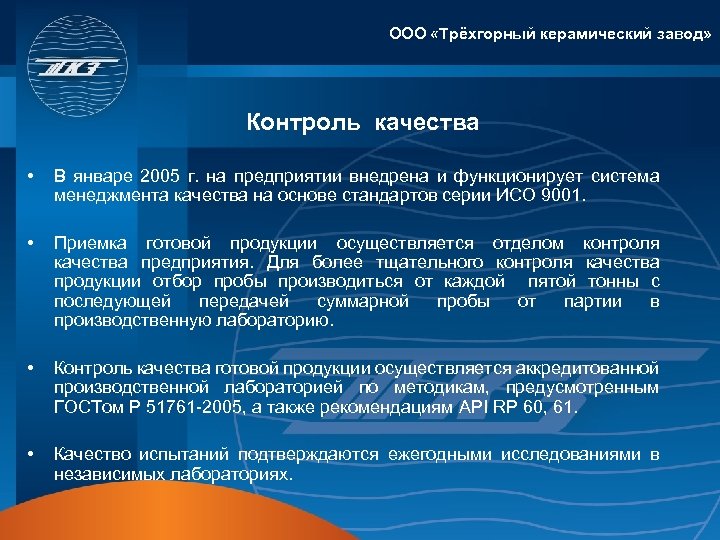

ООО «Трёхгорный керамический завод» Контроль качества • В январе 2005 г. на предприятии внедрена и функционирует система менеджмента качества на основе стандартов серии ИСО 9001. • Приемка готовой продукции осуществляется отделом контроля качества предприятия. Для более тщательного контроля качества продукции отбор пробы производиться от каждой пятой тонны с последующей передачей суммарной пробы от партии в производственную лабораторию. • Контроль качества готовой продукции осуществляется аккредитованной производственной лабораторией по методикам, предусмотренным ГОСТом Р 51761 -2005, а также рекомендациям API RP 60, 61. • Качество испытаний подтверждаются ежегодными исследованиями в независимых лабораториях.

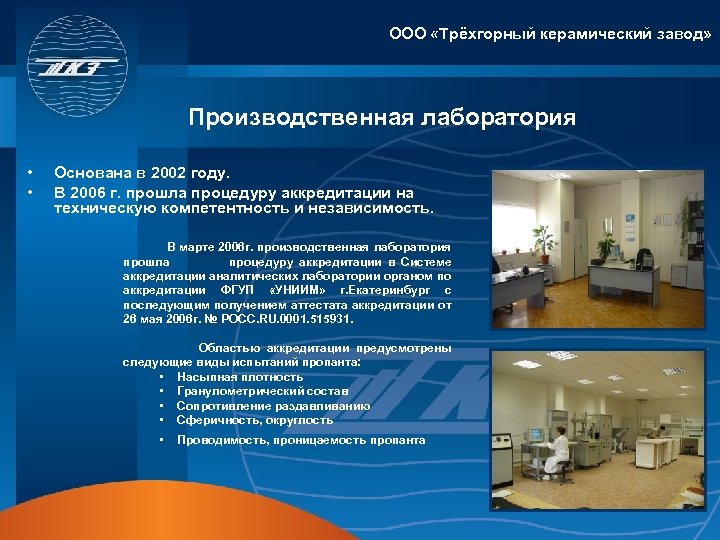

ООО «Трёхгорный керамический завод» Производственная лаборатория • • Основана в 2002 году. В 2006 г. прошла процедуру аккредитации на техническую компетентность и независимость. В марте 2006 г. производственная лаборатория прошла процедуру аккредитации в Системе аккредитации аналитических лаборатории органом по аккредитации ФГУП «УНИИМ» г. Екатеринбург с последующим получением аттестата аккредитации от 26 мая 2006 г. № РОСС. RU. 0001. 515931. Областью аккредитации предусмотрены следующие виды испытаний пропанта: • Насыпная плотность • Гранулометрический состав • Сопротивление раздавливанию • Сферичность, округлость • Проводимость, проницаемость пропанта

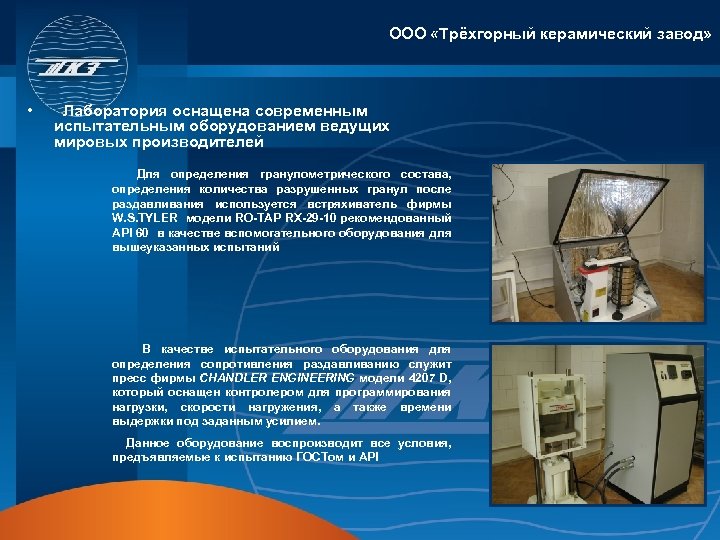

ООО «Трёхгорный керамический завод» • Лаборатория оснащена современным испытательным оборудованием ведущих мировых производителей Для определения гранулометрического состава, определения количества разрушенных гранул после раздавливания используется встряхиватель фирмы W. S. TYLER модели RO-TAP RX-29 -10 рекомендованный API 60 в качестве вспомогательного оборудования для вышеуказанных испытаний В качестве испытательного оборудования для определения сопротивления раздавливанию служит пресс фирмы CHANDLER ENGINEERING модели 4207 D, который оснащен контролером для программирования нагрузки, скорости нагружения, а также времени выдержки под заданным усилием. Данное оборудование воспроизводит все условия, предъявляемые к испытанию ГОСТом и API
ООО «Трёхгорный керамический завод» Для испытаний на проводимость и проницаемость пропанта используется уникальная установка PCES-100 фирмы Core Lab Instruments (USA). Данная установка представляет собой комплекс оборудования, состоящий из трех модулей: системы подачи газа и подготовки жидкости, 90 тонного пресса и системы контроля и регистрации результатов испытаний. Обработка результатов испытаний происходит с помощью программного обеспечения, разработанного специально для данного вида испытаний. Установка имитирует основные условия, протекающие в скважине после проведения гидроразрыва пласта. Другими словами, через слой пропанта пропускается поток жидкости с постоянной скоростью, давлением и температурой, при этом образец находится под постоянным давлением, которое периодически увеличивается, уменьшая пористость массы пропанта. Совокупность условий при проведении испытаний на проводимость и проницаемость способствует получению полной информации о качественных свойствах пропанта, что в дальнейшем необходимо для расчетов эффективности нефтеотдачи пласта.

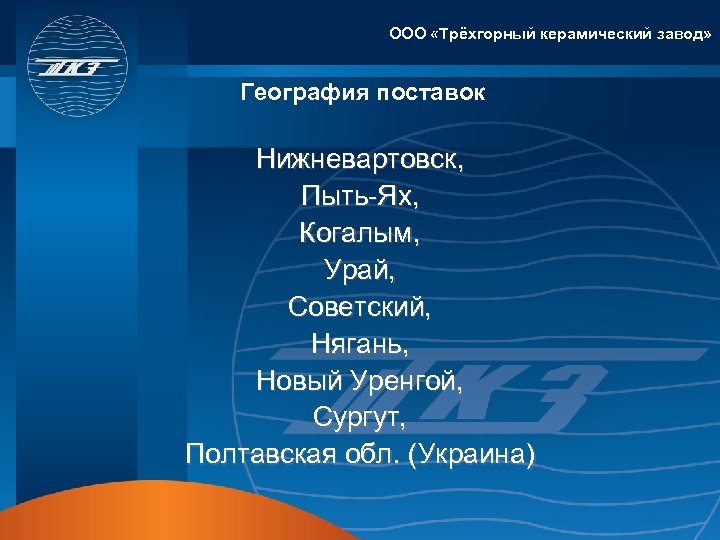

ООО «Трёхгорный керамический завод» География поставок Нижневартовск, Пыть-Ях, Когалым, Урай, Советский, Нягань, Новый Уренгой, Сургут, Полтавская обл. (Украина)

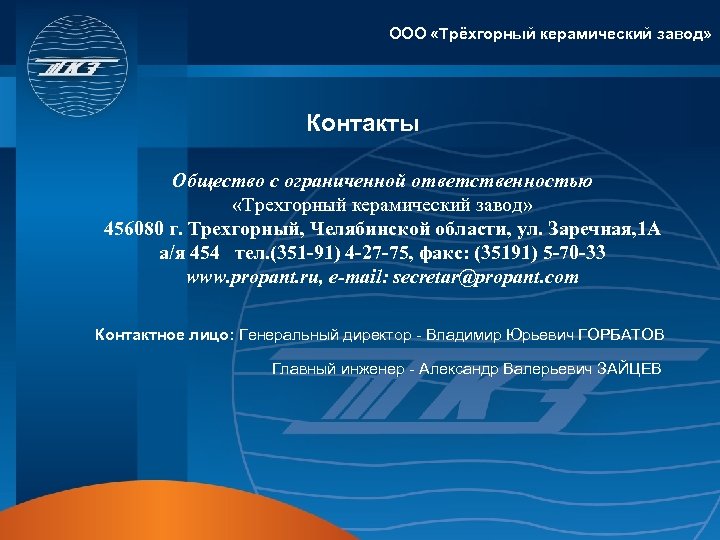

ООО «Трёхгорный керамический завод» Контакты Общество с ограниченной ответственностью «Трехгорный керамический завод» 456080 г. Трехгорный, Челябинской области, ул. Заречная, 1 А а/я 454 тел. (351 -91) 4 -27 -75, факс: (35191) 5 -70 -33 www. propant. ru, е-mail: secretar@propant. com Контактное лицо: Генеральный директор - Владимир Юрьевич ГОРБАТОВ Главный инженер - Александр Валерьевич ЗАЙЦЕВ

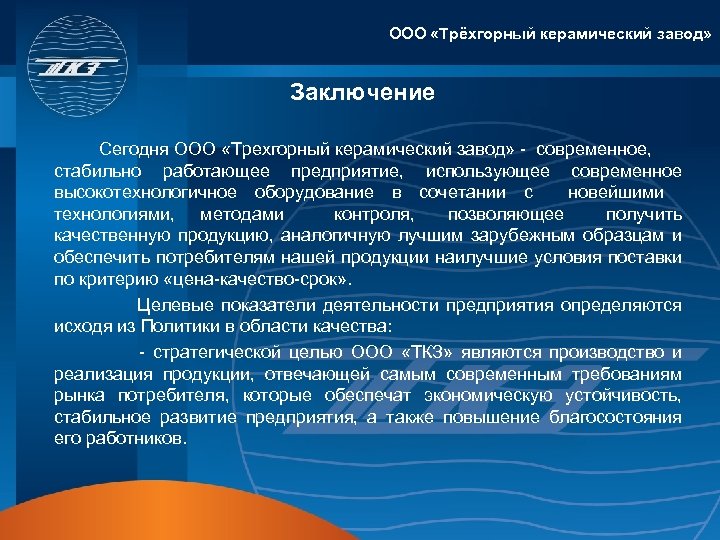

ООО «Трёхгорный керамический завод» Заключение Сегодня ООО «Трехгорный керамический завод» - современное, стабильно работающее предприятие, использующее современное высокотехнологичное оборудование в сочетании с новейшими технологиями, методами контроля, позволяющее получить качественную продукцию, аналогичную лучшим зарубежным образцам и обеспечить потребителям нашей продукции наилучшие условия поставки по критерию «цена-качество-срок» . Целевые показатели деятельности предприятия определяются исходя из Политики в области качества: - стратегической целью ООО «ТКЗ» являются производство и реализация продукции, отвечающей самым современным требованиям рынка потребителя, которые обеспечат экономическую устойчивость, стабильное развитие предприятия, а также повышение благосостояния его работников.
