ООО «Системы мониторинга» Амурская область, г. Благовещенск, ул. Забурхановская 85, тел. (4162) 35 -22 -27, www. gpsamur. ru, info@gpsamur. ru

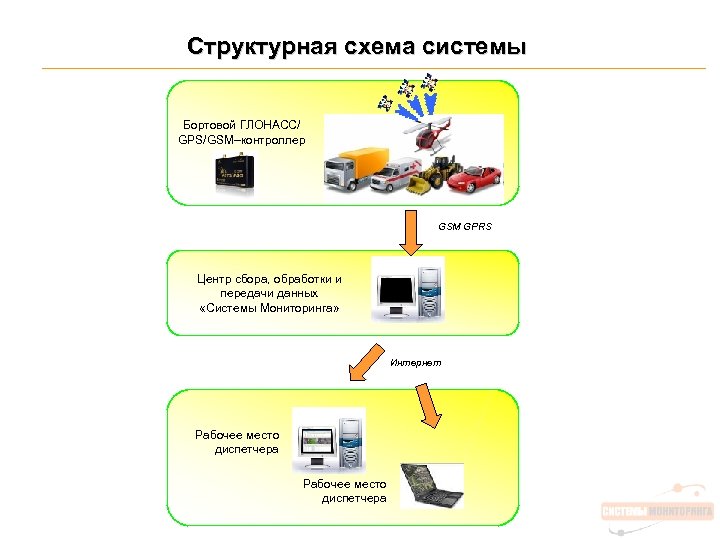

Структурная схема системы Бортовой ГЛОНАСС/ GPS/GSM–контроллер GSM GPRS Центр сбора, обработки и передачи данных «Системы Мониторинга» Интернет Рабочее место диспетчера

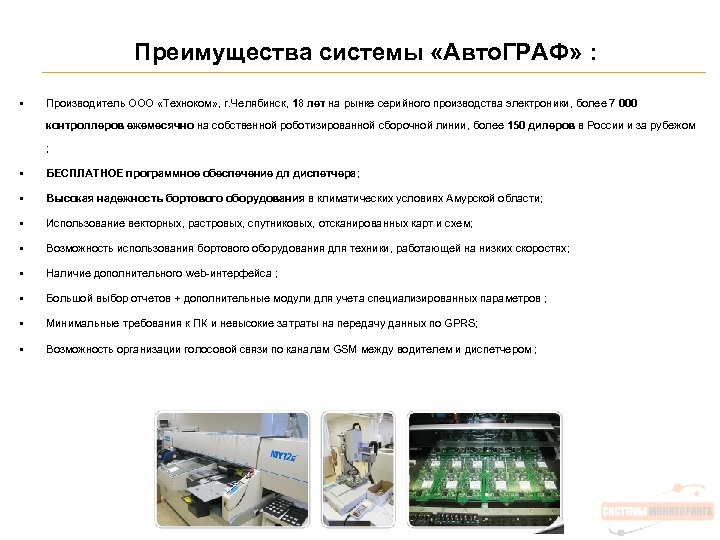

Преимущества системы «Авто. ГРАФ» : • Производитель ООО «Техноком» , г. Челябинск, 18 лет на рынке серийного производства электроники, более 7 000 контроллеров ежемесячно на собственной роботизированной сборочной линии, более 150 дилеров в России и за рубежом ; • БЕСПЛАТНОЕ программное обеспечение дл диспетчера; • Высокая надежность бортового оборудования в климатических условиях Амурской области; • Использование векторных, растровых, спутниковых, отсканированных карт и схем; • Возможность использования бортового оборудования для техники, работающей на низких скоростях; • Наличие дополнительного web-интерфейса ; • Большой выбор отчетов + дополнительные модули для учета специализированных параметров ; • Минимальные требования к ПК и невысокие затраты на передачу данных по GPRS; • Возможность организации голосовой связи по каналам GSM между водителем и диспетчером ;

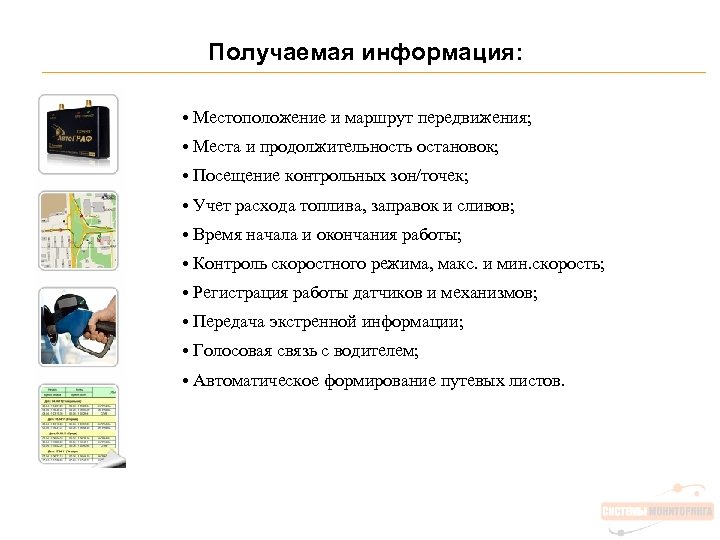

Получаемая информация: • Местоположение и маршрут передвижения; • Места и продолжительность остановок; • Посещение контрольных зон/точек; • Учет расхода топлива, заправок и сливов; • Время начала и окончания работы; • Контроль скоростного режима, макс. и мин. скорость; • Регистрация работы датчиков и механизмов; • Передача экстренной информации; • Голосовая связь с водителем; • Автоматическое формирование путевых листов.

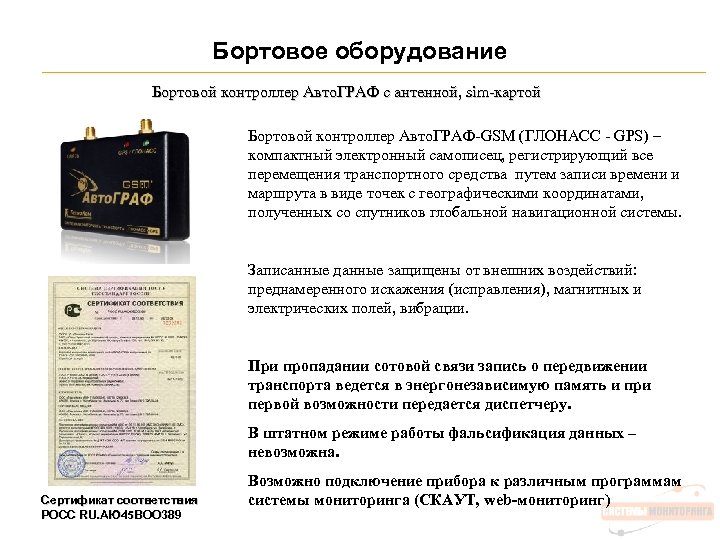

Бортовое оборудование Бортовой контроллер Авто. ГРАФ с антенной, sim-картой Бортовой контроллер Авто. ГРАФ-GSM (ГЛОНАСС - GPS) – компактный электронный самописец, регистрирующий все перемещения транспортного средства путем записи времени и маршрута в виде точек с географическими координатами, полученных со спутников глобальной навигационной системы. Записанные данные защищены от внешних воздействий: преднамеренного искажения (исправления), магнитных и электрических полей, вибрации. При пропадании сотовой связи запись о передвижении транспорта ведется в энергонезависимую память и при первой возможности передается диспетчеру. В штатном режиме работы фальсификация данных – невозможна. Сертификат соответствия POCC RU. АЮ 45 ВОО 389 Возможно подключение прибора к различным программам системы мониторинга (СКАУТ, web-мониторинг)

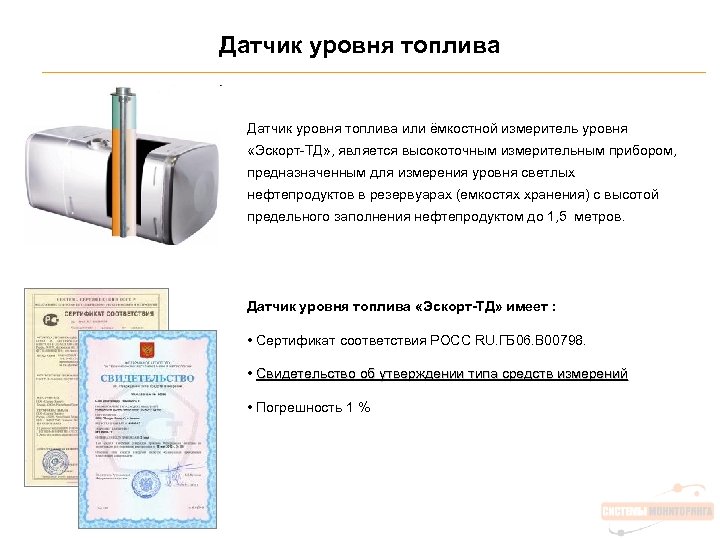

Датчик уровня топлива или ёмкостной измеритель уровня «Эскорт-ТД» , является высокоточным измерительным прибором, предназначенным для измерения уровня светлых нефтепродуктов в резервуарах (емкостях хранения) с высотой предельного заполнения нефтепродуктом до 1, 5 метров. Датчик уровня топлива «Эскорт-ТД» имеет : • Сертификат соответствия РОСС RU. ГБ 06. В 00798. • Свидетельство об утверждении типа средств измерений • Погрешность 1 %

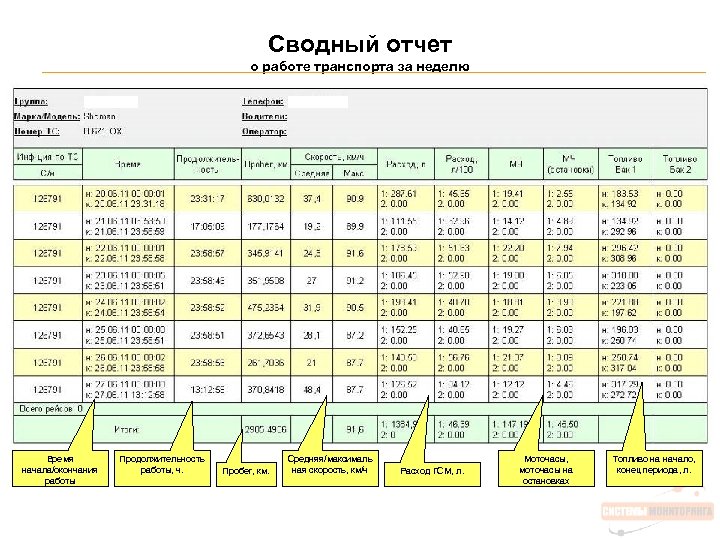

Сводный отчет о работе транспорта за неделю Время начала/окончания работы Продолжительность работы, ч. Пробег, км. Средняя/максималь ная скорость, км/ч Расход ГСМ, л. Моточасы, моточасы на остановках Топливо на начало, конец периода, л.

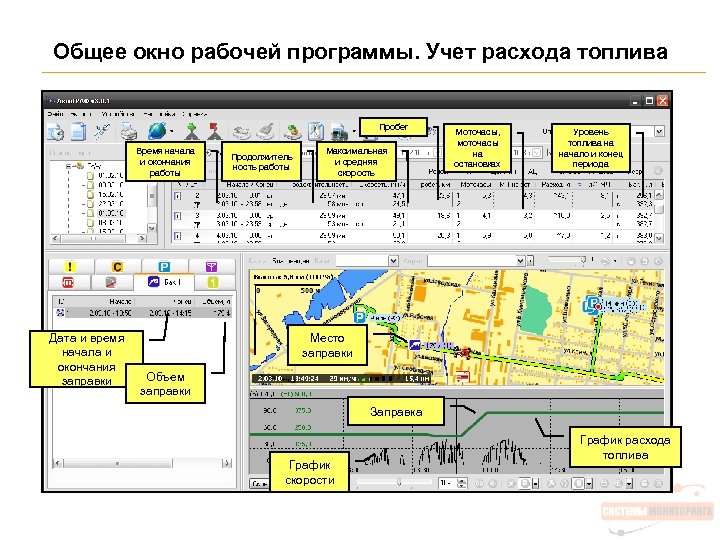

Общее окно рабочей программы. Учет расхода топлива Пробег Время начала и окончания работы Дата и время начала и окончания заправки Продолжитель ность работы Максимальная и средняя скорость Моточасы, моточасы на остановках Уровень топлива на начало и конец периода Место заправки Объем заправки Заправка График скорости График расхода топлива

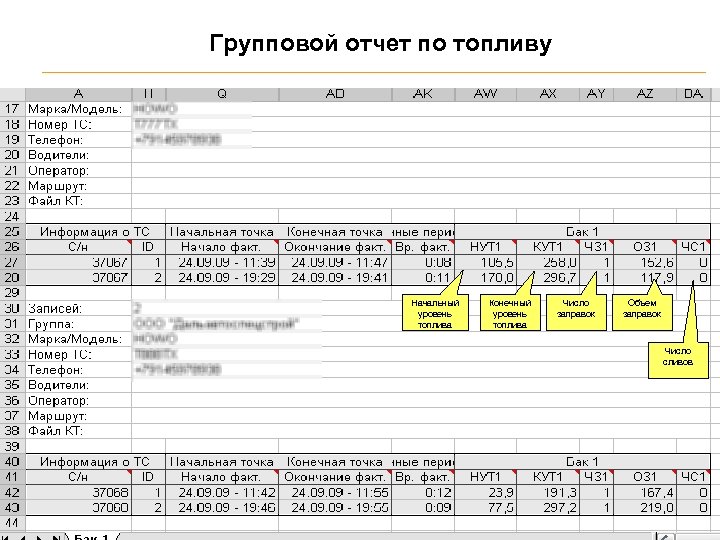

Групповой отчет по топливу Начальный уровень топлива Конечный уровень топлива Число заправок Объем заправок Число сливов

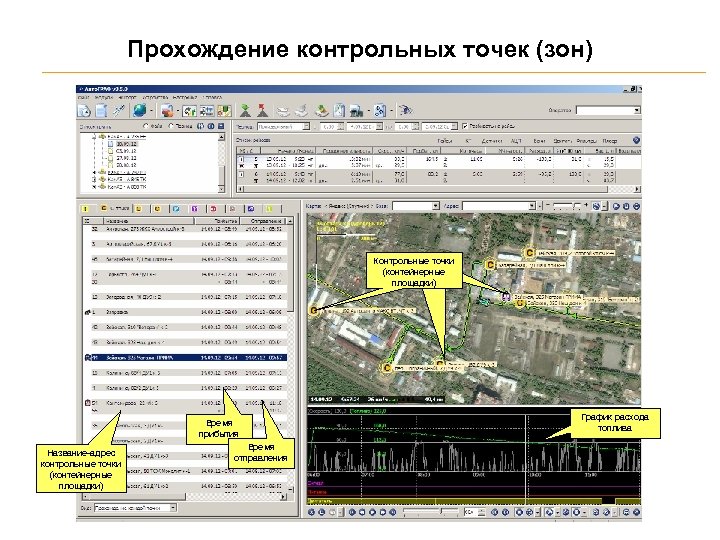

Прохождение контрольных точек (зон) Контрольные точки (контейнерные площадки) Время прибытия Название-адрес контрольные точки (контейнерные площадки) Время отправления График расхода топлива
Отображение значками контрольных зон, которые пройдены транспортом При отображении маршрута передвижения транспорта на карте в новой версии ПО «Авто. ГРАФ» особыми значками отмечены посещенные контрольные точки. Непосещенные контрольные точки остаются отмечены с прежними значками. Наименование контрольной точки (зоны) Дата и время прибытия и отправления, продолжительность нахождения в зоне Значком отмечена контрольная зона (точка), которую транспортное средство посетила за указанный промежуток времени Не посещенные контрольными зоны (точки)
Голосовая связь водителя с диспетчером Сотовый оператор Бортовой контроллер Гарнитура голосовой связи Голосовая связь позволяет связываться с водителем посредством звонка на номер телефона, записанный в SIM-карте, установленной в контроллер. Для обратной связи водителя с диспетчером предусмотрено программирование в контроллер 2 -х телефонных номеров, звонок на которые производится при полуторасекундном нажатии на кнопку гарнитуры "свободные руки" или кнопку на устройстве громкой связи. При этом звонок на второй номер производится при невозможности установить соединение с первым телефонным номером.

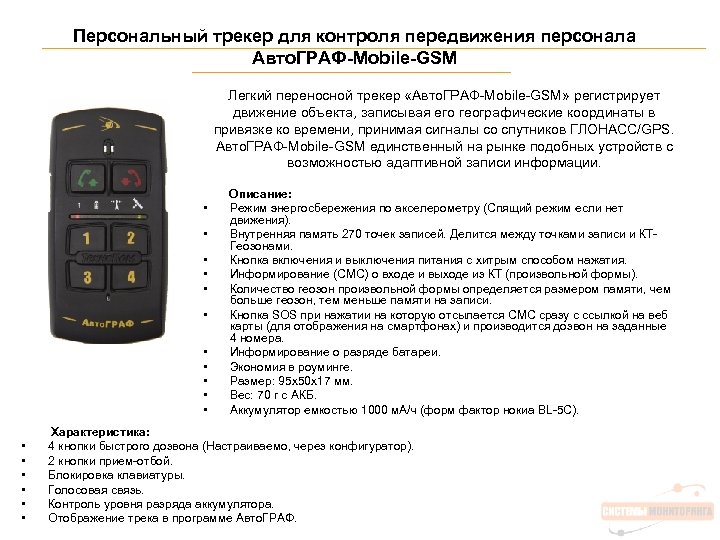

Персональный трекер для контроля передвижения персонала Авто. ГРАФ-Mobile-GSM Легкий переносной трекер «Авто. ГРАФ-Mobile-GSM» регистрирует движение объекта, записывая его географические координаты в привязке ко времени, принимая сигналы со спутников ГЛОНАСС/GPS. Авто. ГРАФ-Mobile-GSM единственный на рынке подобных устройств с возможностью адаптивной записи информации. • • • • • Описание: Режим энергосбережения по акселерометру (Спящий режим если нет движения). Внутренняя память 270 точек записей. Делится между точками записи и КТГеозонами. Кнопка включения и выключения питания с хитрым способом нажатия. Информирование (СМС) о входе и выходе из КТ (произвольной формы). Количество геозон произвольной формы определяется размером памяти, чем больше геозон, тем меньше памяти на записи. Кнопка SOS при нажатии на которую отсылается СМС сразу с ссылкой на веб карты (для отображения на смартфонах) и производится дозвон на заданные 4 номера. Информирование о разряде батареи. Экономия в роуминге. Размер: 95 х50 х17 мм. Вес: 70 г с АКБ. Аккумулятор емкостью 1000 м. А/ч (форм фактор нокиа BL-5 C). Характеристика: 4 кнопки быстрого дозвона (Настраиваемо, через конфигуратор). 2 кнопки прием-отбой. Блокировка клавиатуры. Голосовая связь. Контроль уровня разряда аккумулятора. Отображение трека в программе Авто. ГРАФ.

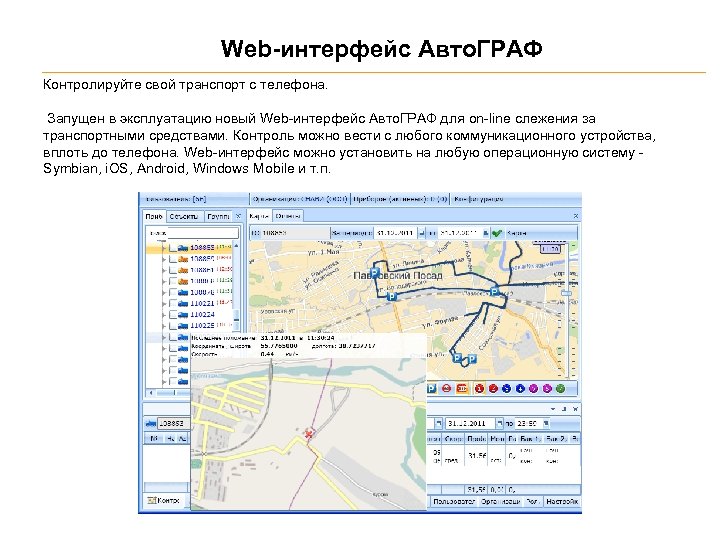

Web-интерфейс Авто. ГРАФ Контролируйте свой транспорт с телефона. Запущен в эксплуатацию новый Web-интерфейс Авто. ГРАФ для on-line слежения за транспортными средствами. Контроль можно вести с любого коммуникационного устройства, вплоть до телефона. Web-интерфейс можно установить на любую операционную систему Symbian, i. OS, Android, Windows Mobile и т. п.

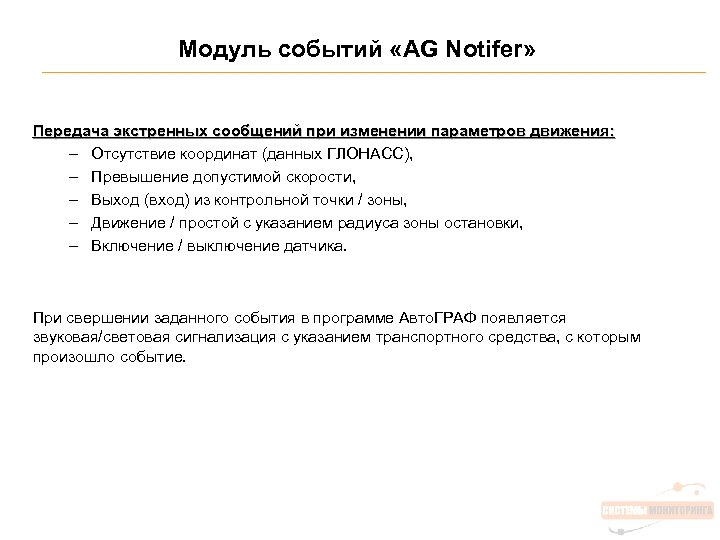

Модуль событий «AG Notifer» Передача экстренных сообщений при изменении параметров движения: – Отсутствие координат (данных ГЛОНАСС), – Превышение допустимой скорости, – Выход (вход) из контрольной точки / зоны, – Движение / простой с указанием радиуса зоны остановки, – Включение / выключение датчика. При свершении заданного события в программе Авто. ГРАФ появляется звуковая/световая сигнализация с указанием транспортного средства, с которым произошло событие.

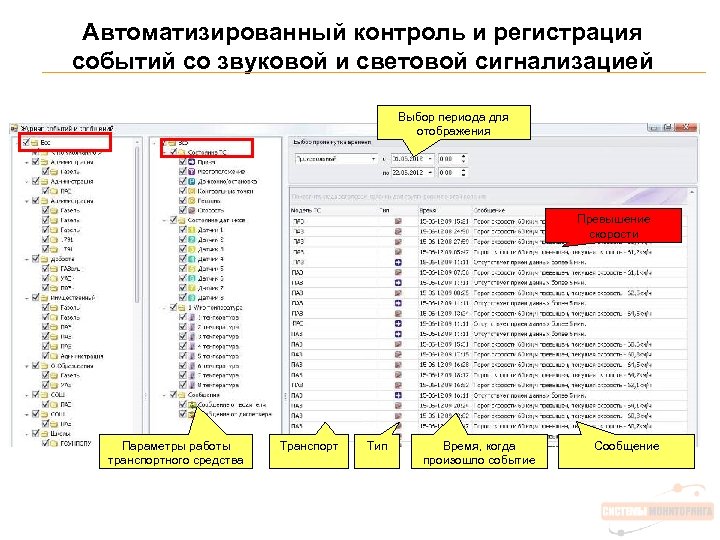

Автоматизированный контроль и регистрация событий со звуковой и световой сигнализацией Выбор периода для отображения Превышение скорости Параметры работы транспортного средства Транспорт Тип Время, когда произошло событие Сообщение

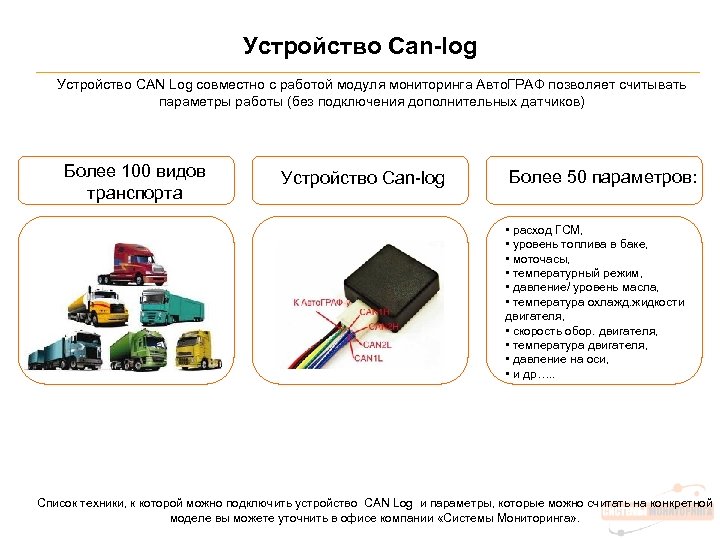

Устройство Can-log Устройство CAN Log совместно с работой модуля мониторинга Авто. ГРАФ позволяет считывать параметры работы (без подключения дополнительных датчиков) Более 100 видов транспорта Устройство Can-log Более 50 параметров: • расход ГСМ, • уровень топлива в баке, • моточасы, • температурный режим, • давление/ уровень масла, • температура охлажд. жидкости двигателя, • скорость обор. двигателя, • температура двигателя, • давление на оси, • и др…. . Список техники, к которой можно подключить устройство CAN Log и параметры, которые можно считать на конкретной моделе вы можете уточнить в офисе компании «Системы Мониторинга» .
О компании: • ООО «Системы Мониторинга» - 5 лет на рынке спутниковых систем мониторинга Амурской области, накопленный опыт позволяет подобрать оптимальную систему, в зависимости от задач и финансовых возможностей Заказчика. • Компания «Системы Мониторинга» является официальным представителем заводовизготовителей на территории Амурской области с 2007 года. Коллектив высококвалифицированных сотрудников (нас уже 17 человек) осуществляют полный комплекс услуг в области спутникового мониторинга от консультации в выборе оптимальной системы ГЛОНАСС/GPS, поставки и монтажа оборудования, до круглосуточной технической поддержки и гарантийного и послегарантийного обслуживания в условиях сертифицированного сервисного центра. • • Нашими Заказчиками являются более 150 предприятий и организаций Амурской области, среди которых ОАО «Амурские коммунальные системы» , МП «ГСТК» , МАУ ДЭУ, ОАО «ДРСК» , «Спецавтохозяйство» , МУ «Городская диспетчерская служба» г. Благовещенска, ГУП «Агро» , ОАО «Бурея. ГЭССтрой» , ОАО «Нижнебурейская ГЭС» , и другие. Отзывы об эффективности работы системы, публикации и статьи в прессе, новинки, вы можете посмотреть на сайте компании www. gpsamur. ru
Результат внедрения и использования системы «Авто. ГРАФ» :

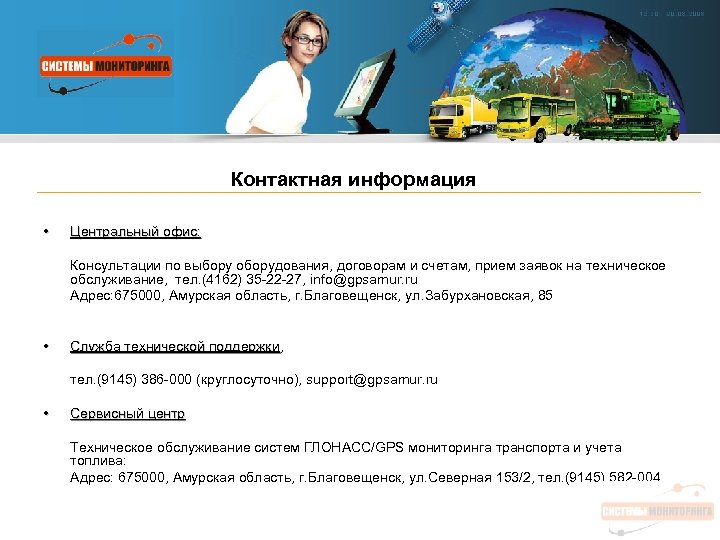

Контактная информация • Центральный офис: Консультации по выбору оборудования, договорам и счетам, прием заявок на техническое обслуживание, тел. (4162) 35 -22 -27, info@gpsamur. ru Адрес: 675000, Амурская область, г. Благовещенск, ул. Забурхановская, 85 • Служба технической поддержки, поддержки тел. (9145) 386 -000 (круглосуточно), support@gpsamur. ru • Сервисный центр Техническое обслуживание систем ГЛОНАСС/GPS мониторинга транспорта и учета топлива: Адрес: 675000, Амурская область, г. Благовещенск, ул. Северная 153/2, тел. (9145) 582 -004
