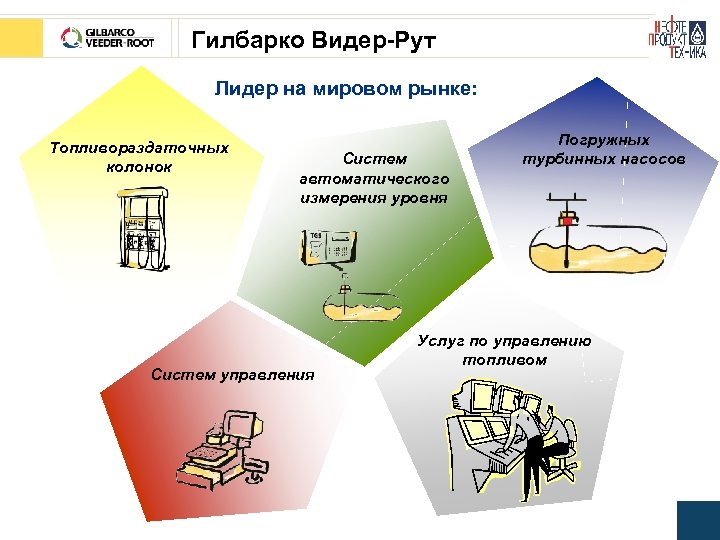

Гилбарко Видер-Рут Лидер на мировом рынке: Топливораздаточных колонок Систем автоматического измерения уровня Систем управления Погружных турбинных насосов Услуг по управлению топливом

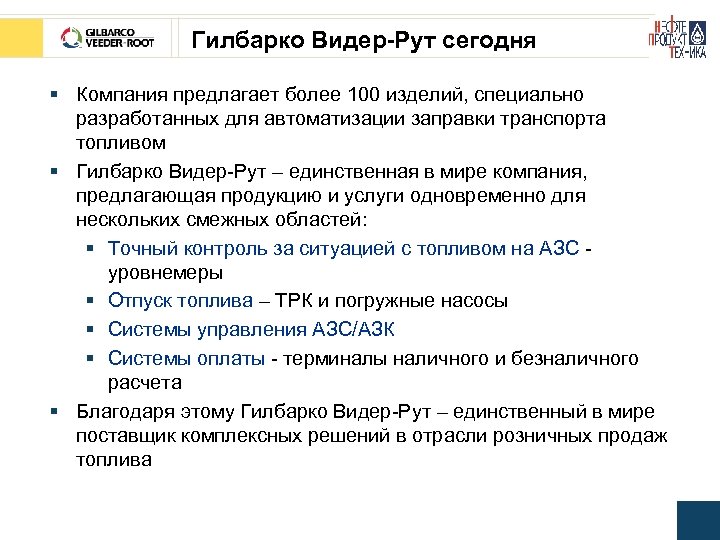

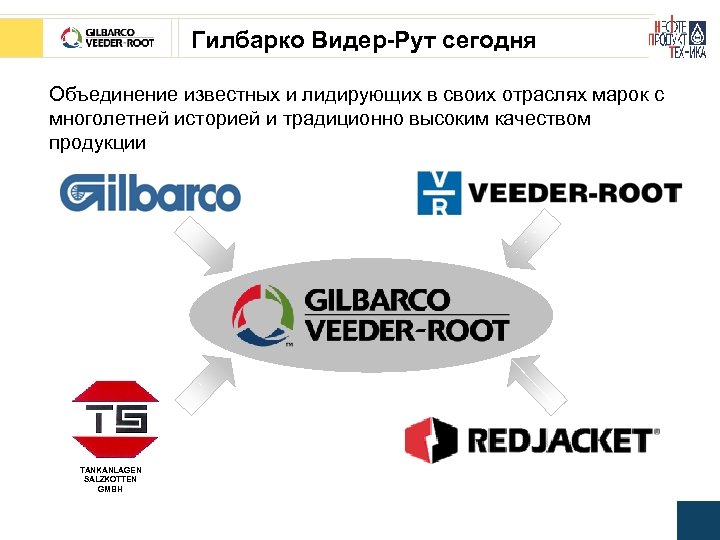

Гилбарко Видер-Рут сегодня Объединение известных и лидирующих в своих отраслях марок с многолетней историей и традиционно высоким качеством продукции TANKANLAGEN SALZKOTTEN GMBH

Гилбарко Видер-Рут сегодня § Компания предлагает более 100 изделий, специально разработанных для автоматизации заправки транспорта топливом § Гилбарко Видер-Рут – единственная в мире компания, предлагающая продукцию и услуги одновременно для нескольких смежных областей: § Точный контроль за ситуацией с топливом на АЗС - уровнемеры § Отпуск топлива – ТРК и погружные насосы § Системы управления АЗС/АЗК § Системы оплаты - терминалы наличного и безналичного расчета § Благодаря этому Гилбарко Видер-Рут – единственный в мире поставщик комплексных решений в отрасли розничных продаж топлива

Клиенты § Более 500 000 АЗС в мире используют оборудование и сервис Гилбарко Видер-Рут § Клиенты Гилбарко Видер-Рут в регионах EMEA и СНГ:

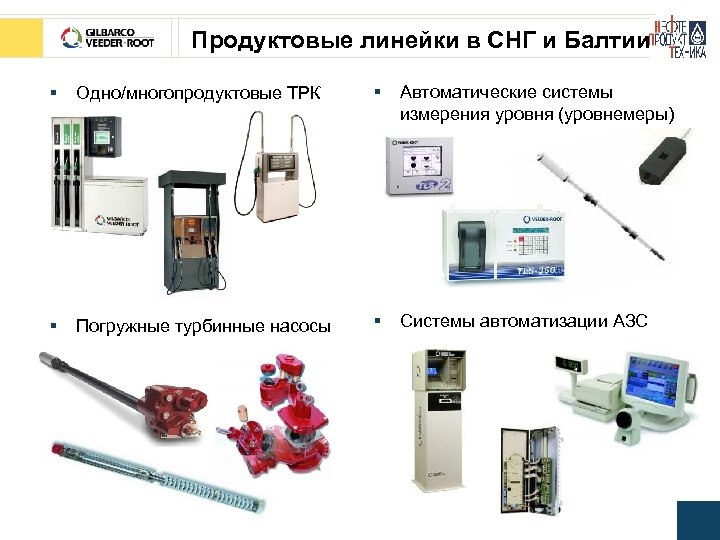

Продуктовые линейки в СНГ и Балтии § Одно/многопродуктовые ТРК § Автоматические системы измерения уровня (уровнемеры) § Погружные турбинные насосы § Системы автоматизации АЗС

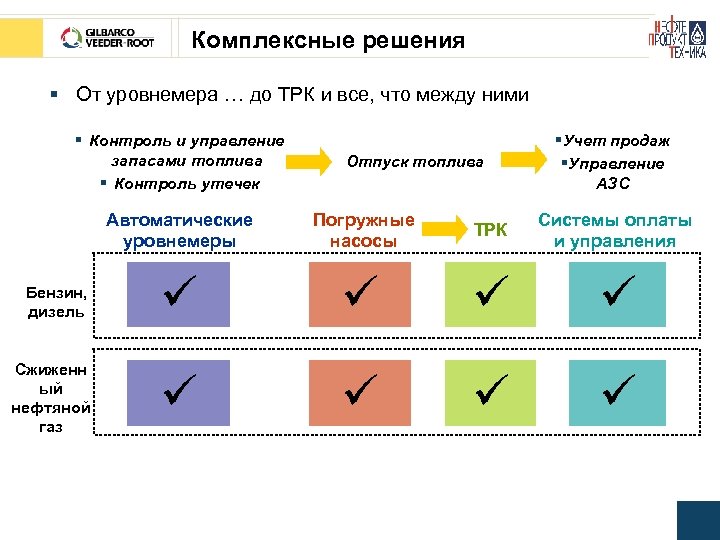

Комплексные решения § От уровнемера … до ТРК и все, что между ними § Контроль и управление запасами топлива § Контроль утечек Отпуск топлива §Учет продаж §Управление АЗС Автоматические уровнемеры Погружные насосы ТРК Системы оплаты и управления Бензин, дизель Сжиженн ый нефтяной газ

Применение систем «Видер-Рут» для горизонтальных резервуаров и поточных счетчиков. Аспекты инвентаризации и приемки нефтепродуктов по сети АЗС.

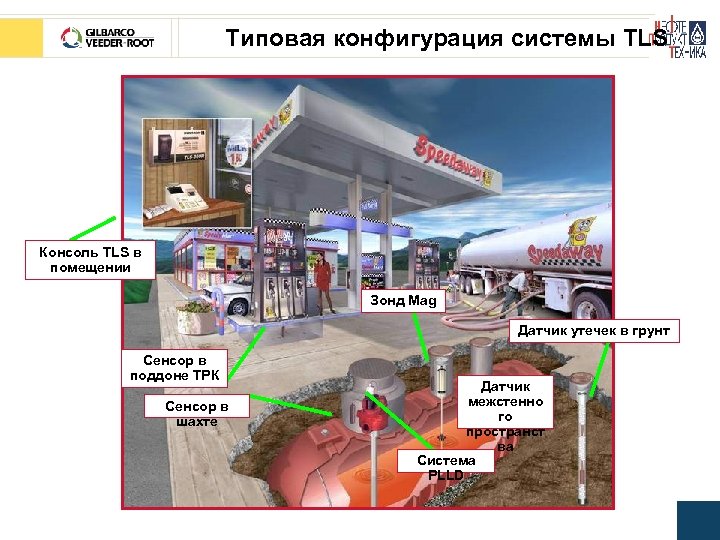

Типовая конфигурация системы TLS Консоль TLS в помещении Зонд Mag Датчик утечек в грунт Сенсор в поддоне ТРК Сенсор в шахте Датчик межстенно го пространст ва Система PLLD

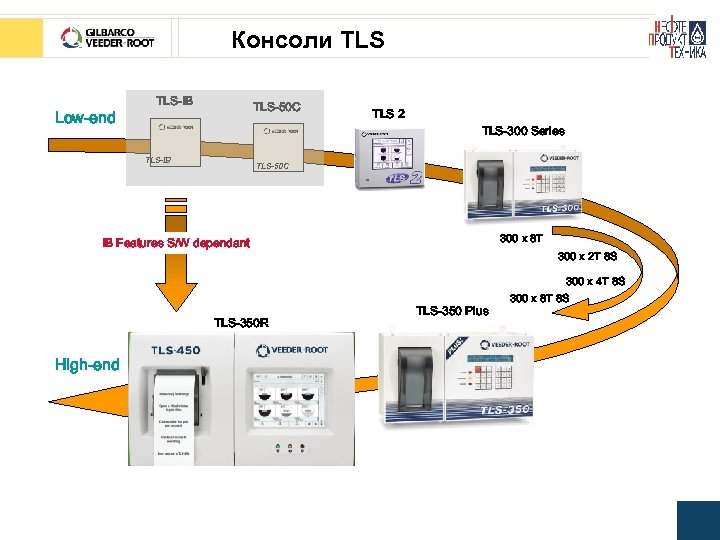

Консоли TLS Low-end TLS-IB TLS-50 C TLS 2 TLS-300 Series TLS-IB TLS-50 C 300 x 8 T IB Features S/W dependant TLS-350 R High-end 300 x 2 T 8 S TLS-350 Plus 300 x 4 T 8 S 300 x 8 T 8 S

Уровнемеры – TLS 2 § Доступная по цене и простая в эксплуатации система управления запасами топлива и статического обнаружения утечек из резервуаров § Легкость использования обеспечивается применением сенсорного дисплея § Меню пользователя выполнено в виде пиктограмм и обеспечивает возможность выбора нескольких языков § Различные средства коммуникации предусматривают в том числе использование беспроводного GSM-модема § TLS 2 производит мониторинг до шести резервуаров § Идеальный вариант, если вам необходима простая в эксплуатации система для контроля топливных запасов

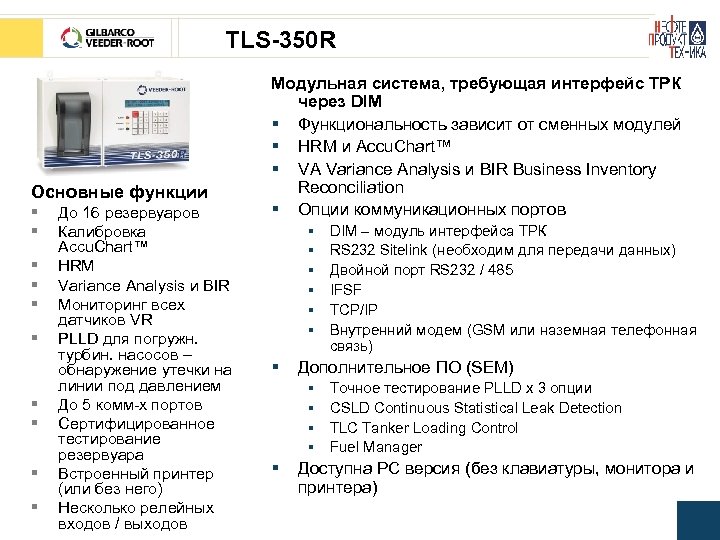

TLS-350 R Основные функции § § § § § До 16 резервуаров Калибровка Accu. Chart™ HRM Variance Analysis и BIR Мониторинг всех датчиков VR PLLD для погружн. турбин. насосов – обнаружение утечки на линии под давлением До 5 комм-х портов Сертифицированное тестирование резервуара Встроенный принтер (или без него) Несколько релейных входов / выходов Модульная система, требующая интерфейс ТРК через DIM § Функциональность зависит от сменных модулей § HRM и Accu. Chart™ § VA Variance Analysis и BIR Business Inventory Reconciliation § Опции коммуникационных портов § § § § Дополнительное ПО (SEM) § § § DIM – модуль интерфейса ТРК RS 232 Sitelink (необходим для передачи данных) Двойной порт RS 232 / 485 IFSF TCP/IP Внутренний модем (GSM или наземная телефонная связь) Точное тестирование PLLD x 3 опции CSLD Continuous Statistical Leak Detection TLC Tanker Loading Control Fuel Manager Доступна PC версия (без клавиатуры, монитора и принтера)

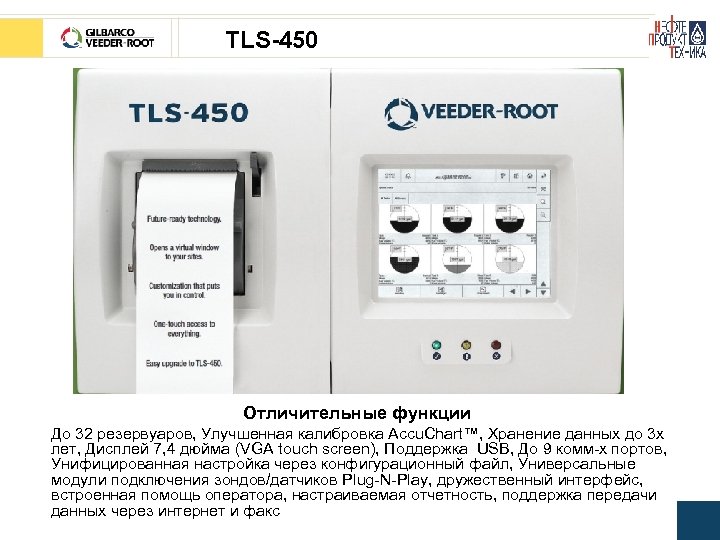

TLS-450 Отличительные функции До 32 резервуаров, Улучшенная калибровка Accu. Chart™, Хранение данных до 3 х лет, Дисплей 7, 4 дюйма (VGA touch screen), Поддержка USB, До 9 комм-х портов, Унифицированная настройка через конфигурационный файл, Универсальные модули подключения зондов/датчиков Plug-N-Play, дружественный интерфейс, встроенная помощь оператора, настраиваемая отчетность, поддержка передачи данных через интернет и факс

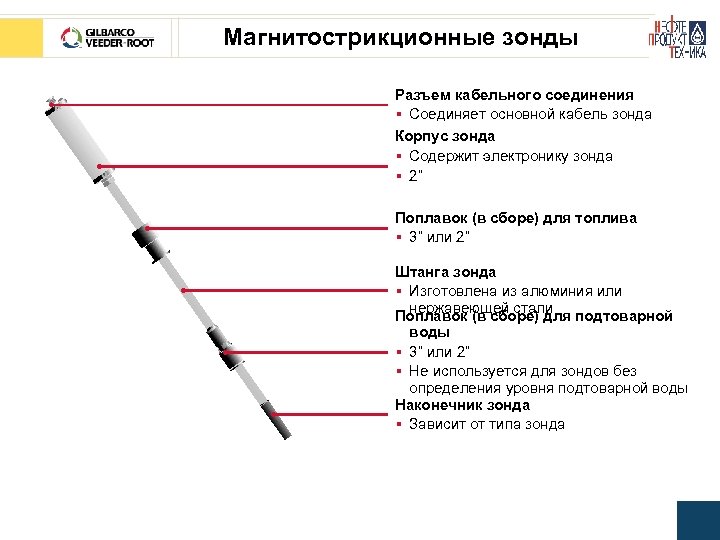

Магнитострикционные зонды Разъем кабельного соединения § Соединяет основной кабель зонда Корпус зонда § Содержит электронику зонда § 2” Поплавок (в сборе) для топлива § 3” или 2” Штанга зонда § Изготовлена из алюминия или нержавеющей стали Поплавок (в сборе) для подтоварной воды § 3” или 2” § Не используется для зондов без определения уровня подтоварной воды Наконечник зонда § Зависит от типа зонда

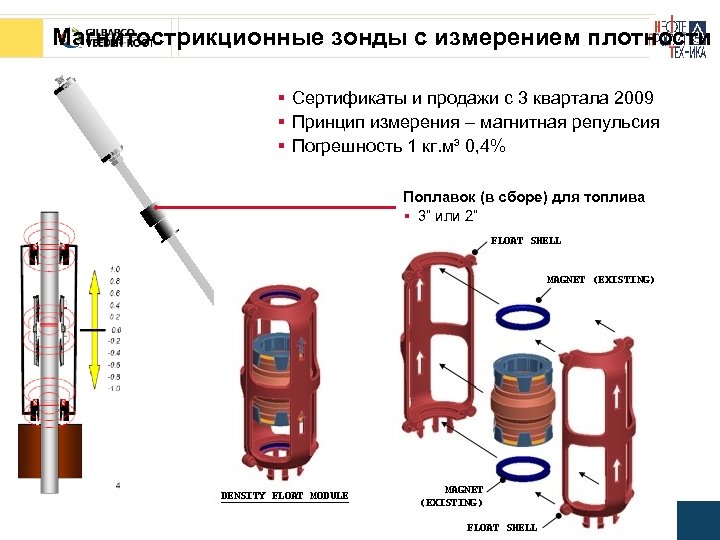

Магнитострикционные зонды с измерением плотности § Сертификаты и продажи с 3 квартала 2009 § Принцип измерения – магнитная репульсия § Погрешность 1 кг. м³ 0, 4% Поплавок (в сборе) для топлива § 3” или 2” Наконечник зонда § Зависит от типа зонда

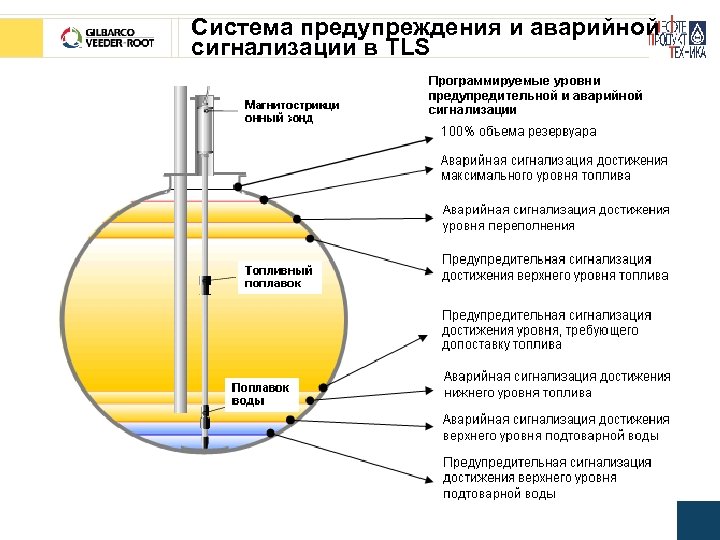

Система предупреждения и аварийной сигнализации в TLS

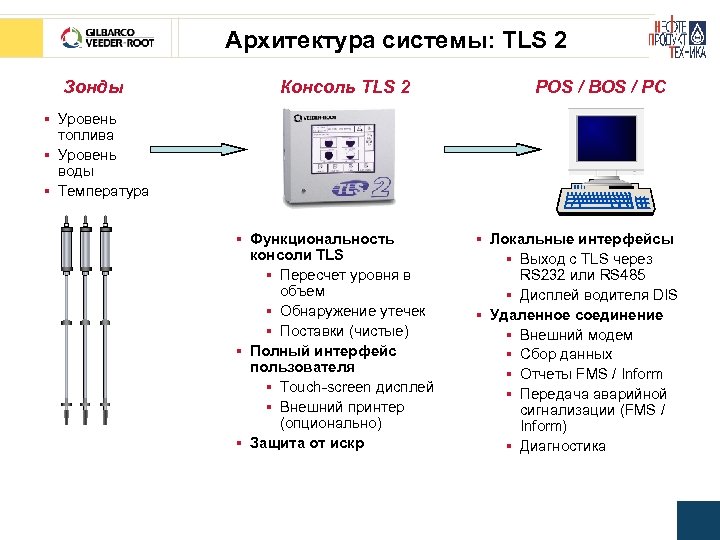

Архитектура системы: TLS 2 Зонды Консоль TLS 2 POS / BOS / PC § Уровень топлива § Уровень воды § Температура § Функциональность консоли TLS § Пересчет уровня в объем § Обнаружение утечек § Поставки (чистые) § Полный интерфейс пользователя § Touch-screen дисплей § Внешний принтер (опционально) § Защита от искр § Локальные интерфейсы § Выход с TLS через RS 232 или RS 485 § Дисплей водителя DIS § Удаленное соединение § Внешний модем § Сбор данных § Отчеты FMS / Inform § Передача аварийной сигнализации (FMS / Inform) § Диагностика

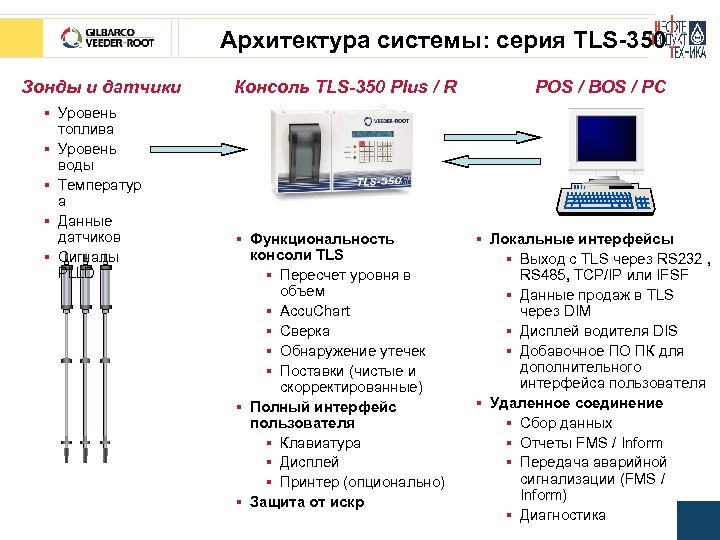

Архитектура системы: серия TLS-350 Зонды и датчики § Уровень топлива § Уровень воды § Температур а § Данные датчиков § Сигналы PLLD Консоль TLS-350 Plus / R § Функциональность консоли TLS § Пересчет уровня в объем § Accu. Chart § Сверка § Обнаружение утечек § Поставки (чистые и скорректированные) § Полный интерфейс пользователя § Клавиатура § Дисплей § Принтер (опционально) § Защита от искр POS / BOS / PC § Локальные интерфейсы § Выход с TLS через RS 232 , RS 485, TCP/IP или IFSF § Данные продаж в TLS через DIM § Дисплей водителя DIS § Добавочное ПО ПК для дополнительного интерфейса пользователя § Удаленное соединение § Сбор данных § Отчеты FMS / Inform § Передача аварийной сигнализации (FMS / Inform) § Диагностика

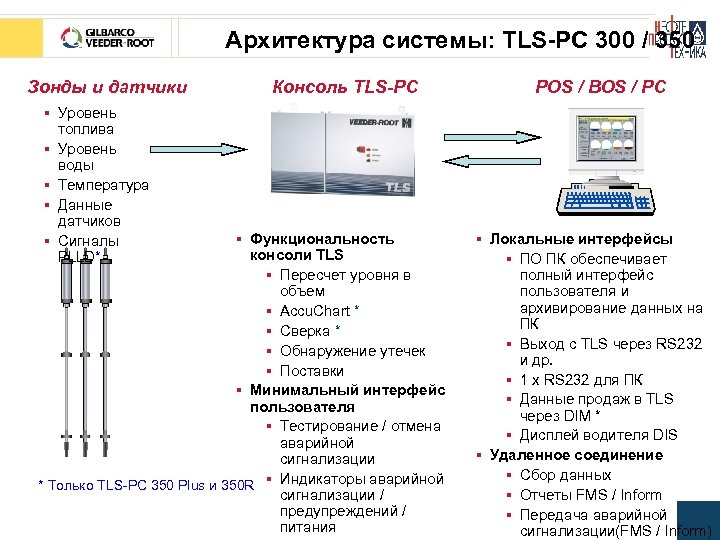

Архитектура системы: TLS-PC 300 / 350 Зонды и датчики § Уровень топлива § Уровень воды § Температура § Данные датчиков § Сигналы PLLD* Консоль TLS-PC § Функциональность консоли TLS § Пересчет уровня в объем § Accu. Chart * § Сверка * § Обнаружение утечек § Поставки § Минимальный интерфейс пользователя § Тестирование / отмена аварийной сигнализации * Только TLS-PC 350 Plus и 350 R § Индикаторы аварийной сигнализации / предупреждений / питания POS / BOS / PC § Локальные интерфейсы § ПО ПК обеспечивает полный интерфейс пользователя и архивирование данных на ПК § Выход с TLS через RS 232 и др. § 1 x RS 232 для ПК § Данные продаж в TLS через DIM * § Дисплей водителя DIS § Удаленное соединение § Сбор данных § Отчеты FMS / Inform § Передача аварийной сигнализации(FMS / Inform)

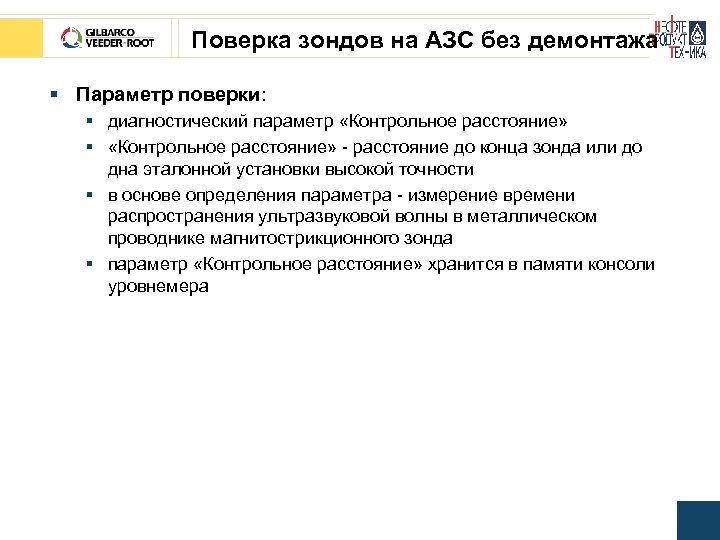

Поверка зондов на АЗС без демонтажа § Параметр поверки: § диагностический параметр «Контрольное расстояние» § «Контрольное расстояние» - расстояние до конца зонда или до дна эталонной установки высокой точности § в основе определения параметра - измерение времени распространения ультразвуковой волны в металлическом проводнике магнитострикционного зонда § параметр «Контрольное расстояние» хранится в памяти консоли уровнемера

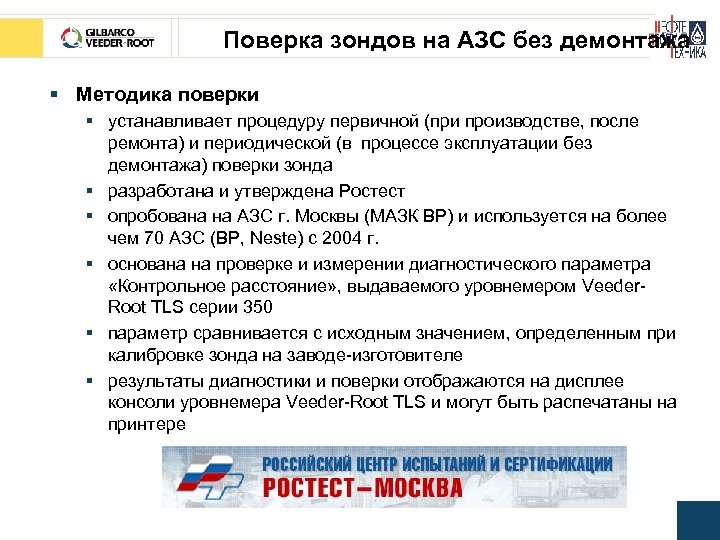

Поверка зондов на АЗС без демонтажа § Методика поверки § устанавливает процедуру первичной (при производстве, после ремонта) и периодической (в процессе эксплуатации без демонтажа) поверки зонда § разработана и утверждена Ростест § опробована на АЗС г. Москвы (МАЗК ВР) и используется на более чем 70 АЗС (BP, Neste) с 2004 г. § основана на проверке и измерении диагностического параметра «Контрольное расстояние» , выдаваемого уровнемером Veeder. Root TLS серии 350 § параметр сравнивается с исходным значением, определенным при калибровке зонда на заводе-изготовителе § результаты диагностики и поверки отображаются на дисплее консоли уровнемера Veeder-Root TLS и могут быть распечатаны на принтере

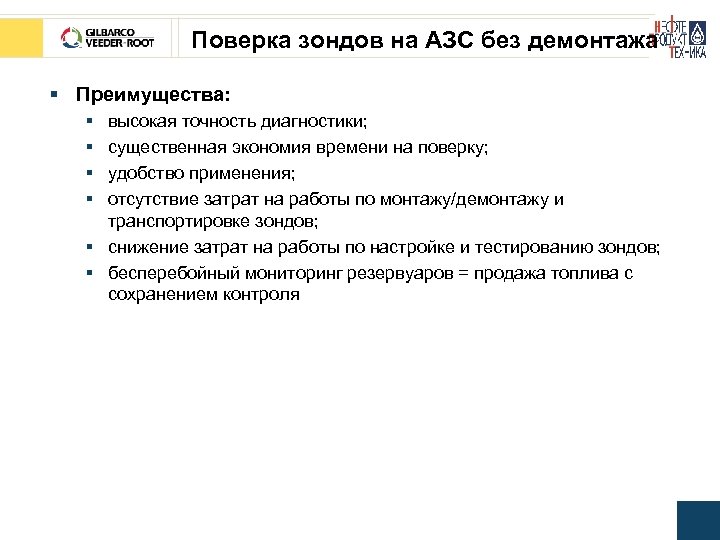

Поверка зондов на АЗС без демонтажа § Преимущества: § § высокая точность диагностики; существенная экономия времени на поверку; удобство применения; отсутствие затрат на работы по монтажу/демонтажу и транспортировке зондов; § снижение затрат на работы по настройке и тестированию зондов; § бесперебойный мониторинг резервуаров = продажа топлива с сохранением контроля

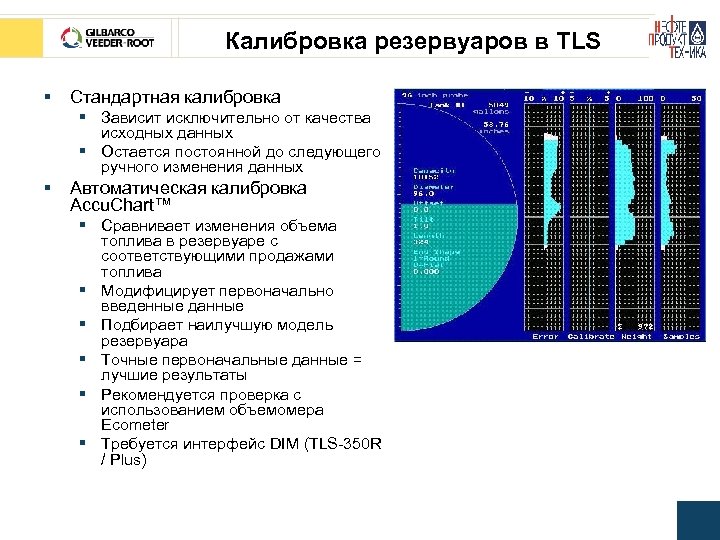

Калибровка резервуаров в TLS § Стандартная калибровка § Зависит исключительно от качества исходных данных § Остается постоянной до следующего ручного изменения данных § Автоматическая калибровка Accu. Chart™ § Сравнивает изменения объема топлива в резервуаре с соответствующими продажами топлива § Модифицирует первоначально введенные данные § Подбирает наилучшую модель резервуара § Точные первоначальные данные = лучшие результаты § Рекомендуется проверка с использованием объемомера Ecometer § Требуется интерфейс DIM (TLS-350 R / Plus)

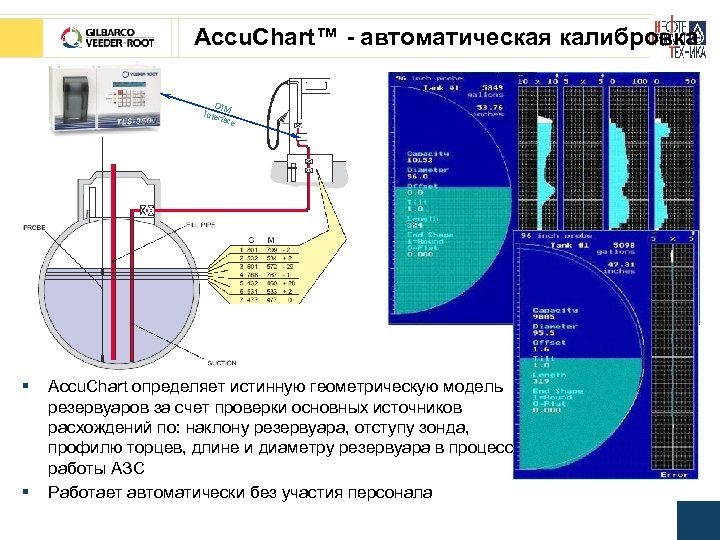

Accu. Chart™ - автоматическая калибровка DIM Inter face § § Accu. Chart определяет истинную геометрическую модель резервуаров за счет проверки основных источников расхождений по: наклону резервуара, отступу зонда, профилю торцев, длине и диаметру резервуара в процессе работы АЗС Работает автоматически без участия персонала

Автоматическая температурная компенсация (АТК) Опция АТК для ТРК

Без потерь в учете литров С опцией АТК в ТРК Гилбарко Длительная работа с топливом при температурах ниже 15°C может вызвать финансовые потери для нефтяной компании. С опцией АТК ТРК Гилбарко автоматически отображают и пересчитывают для потребителя фактический объем к единому температурному эквиваленту в 15° независимо от фактической температуры заправки. Считаем каждый литр!

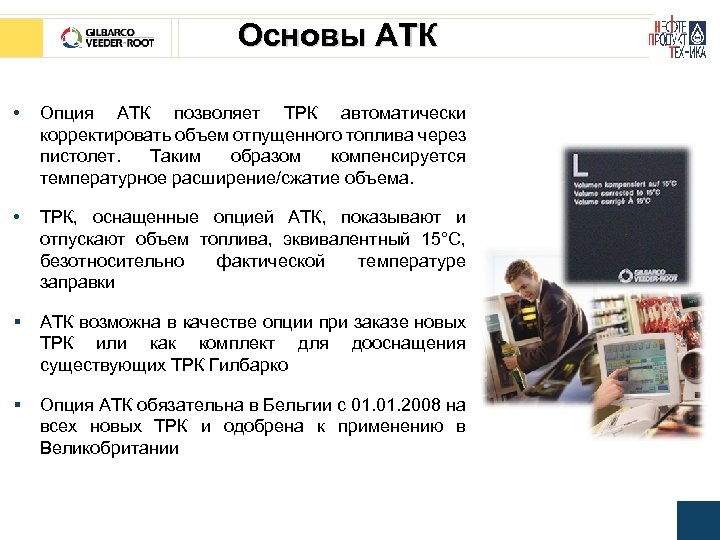

Основы АТК • Опция АТК позволяет ТРК автоматически корректировать объем отпущенного топлива через пистолет. Таким образом компенсируется температурное расширение/сжатие объема. • ТРК, оснащенные опцией АТК, показывают и отпускают объем топлива, эквивалентный 15°C, безотносительно фактической температуре заправки § АТК возможна в качестве опции при заказе новых ТРК или как комплект для дооснащения существующих ТРК Гилбарко § Опция АТК обязательна в Бельгии с 01. 2008 на всех новых ТРК и одобрена к применению в Великобритании

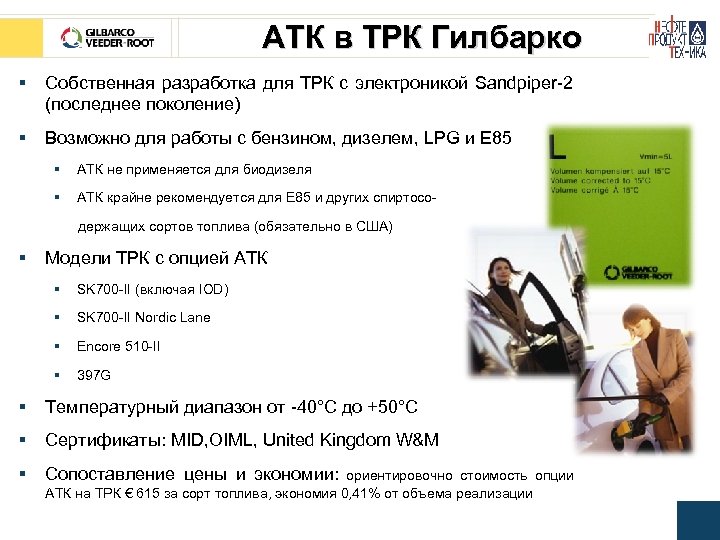

АТК в ТРК Гилбарко § Собственная разработка для ТРК с электроникой Sandpiper-2 (последнее поколение) § Возможно для работы с бензином, дизелем, LPG и E 85 § ATК не применяется для биодизеля § АТК крайне рекомендуется для Е 85 и других спиртосо- держащих сортов топлива (обязательно в США) § Модели ТРК с опцией АТК § SK 700 -II (включая IOD) § SK 700 -II Nordic Lane § Encore 510 -II § 397 G § Температурный диапазон от -40°C до +50°C § Сертификаты: MID, OIML, United Kingdom W&M § Сопоставление цены и экономии: ориентировочно стоимость опции АТК на ТРК € 615 за сорт топлива, экономия 0, 41% от объема реализации

Как это работает • 1 АТК состоит из 3 х компонентов 1. 2. Датчик температуры 3. • Модифицированный кронштейн объемомеров посадочными гнездами под температурные датчики Электронная плата для приведения объема к 15° с применением алгоритма пересчета фактической температуры и заданной плотности топлива с Объем измеренного и отпущенного топлива приводится к 15°C § Пример на фото № 4 2 4 3

Veeder-Root EMR 3 Электронное измерение объема на потоке с учетом температурной компенсации

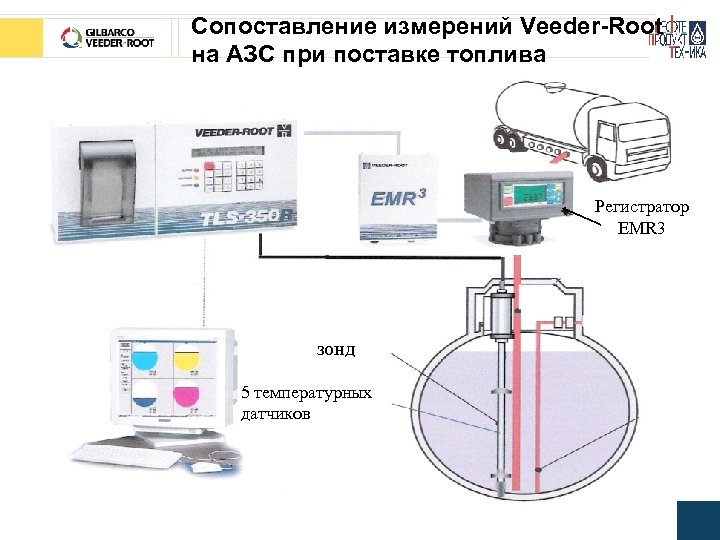

Сопоставление измерений Veeder-Root на АЗС при поставке топлива Регистратор EMR 3 зонд 5 температурных датчиков

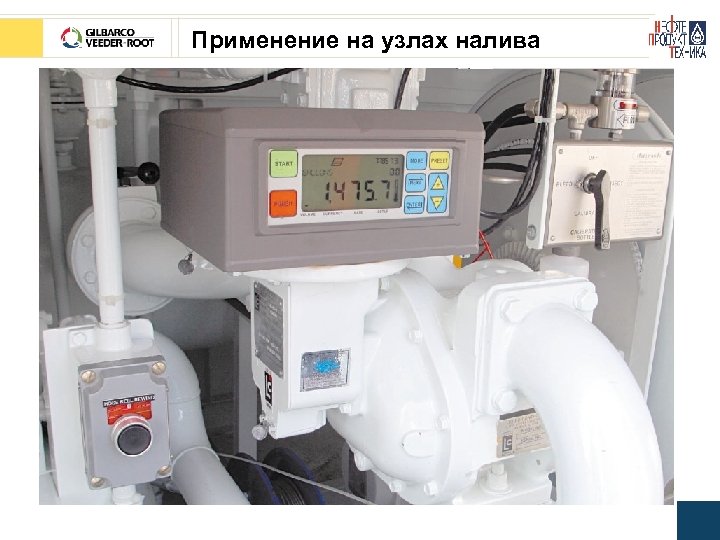

Применение на узлах налива

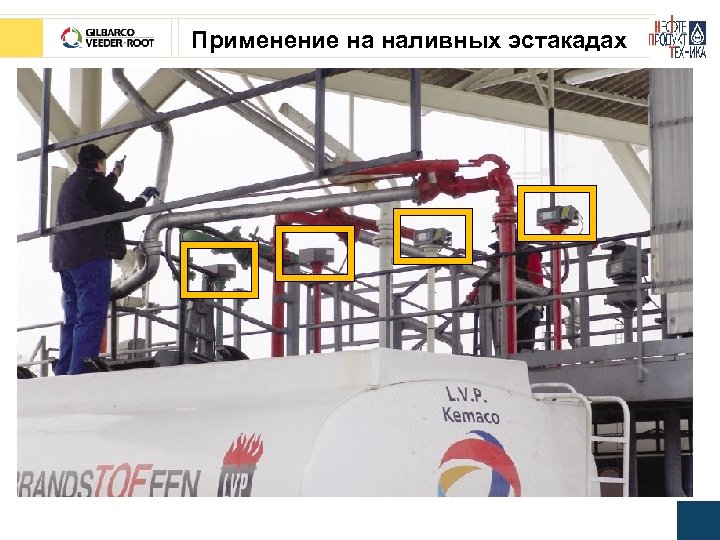

Применение на наливных эстакадах

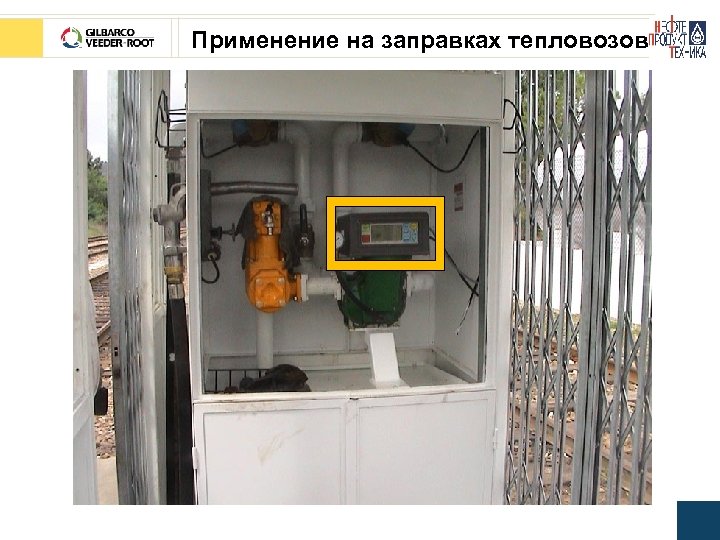

Применение на заправках тепловозов

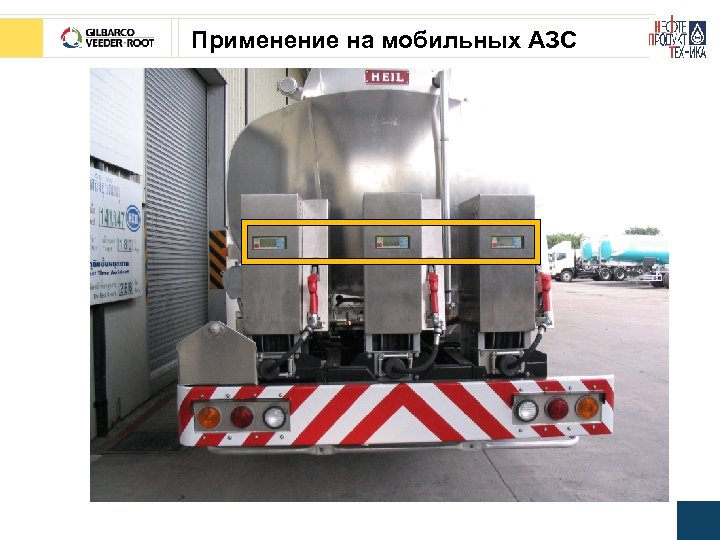

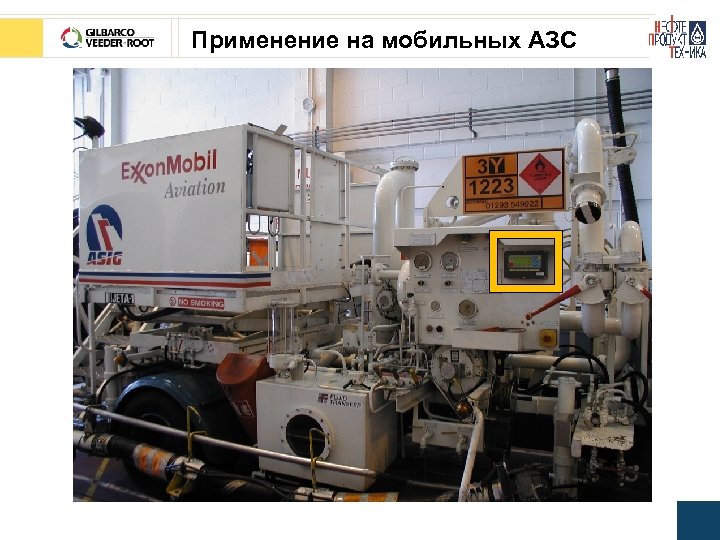

Применение на мобильных АЗС

Сопряжение EMR 3 Возможно подключение принтера, компьютера (EMR 3 Data Link), консоли Veeder-Root, сопряжение по протоколу RS-232

Аппаратная температурная компенсация 1. 2. 3. 4. 5. 6. Быстрее Точнее Надежнее Проще Совместимость с поточными счетчиками для жидких нефтепродуктов и LPG Поддержка скорости налива 150 -1100 литров в минуту

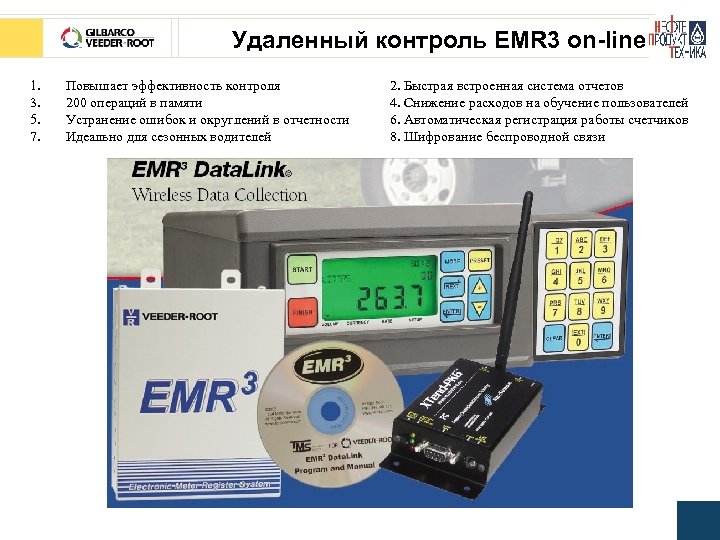

Удаленный контроль EMR 3 on-line 1. 3. 5. 7. Повышает эффективность контроля 200 операций в памяти Устранение ошибок и округлений в отчетности Идеально для сезонных водителей 2. Быстрая встроенная система отчетов 4. Снижение расходов на обучение пользователей 6. Автоматическая регистрация работы счетчиков 8. Шифрование беспроводной связи

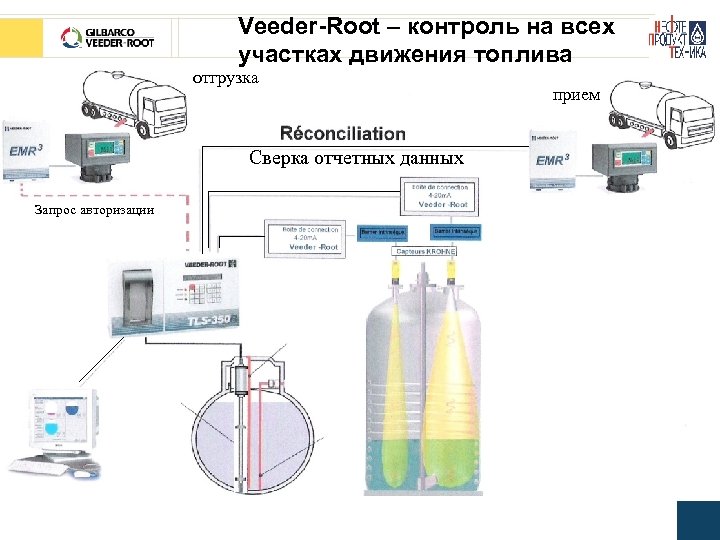

Veeder-Root – контроль на всех участках движения топлива отгрузка Сверка отчетных данных Запрос авторизации прием

TLS – MAG XL Измерение уровня топлива в РВС высотой до 16, 6 м

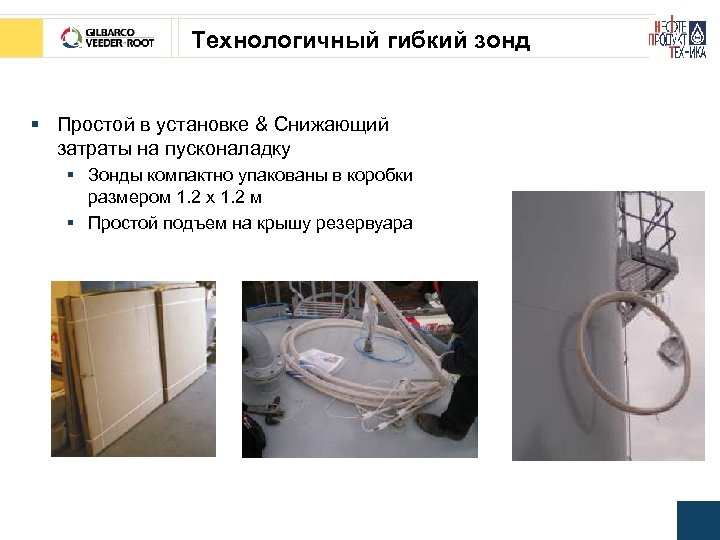

Технологичный гибкий зонд § Простой в установке & Снижающий затраты на пусконаладку § Зонды компактно упакованы в коробки размером 1. 2 x 1. 2 м § Простой подъем на крышу резервуара

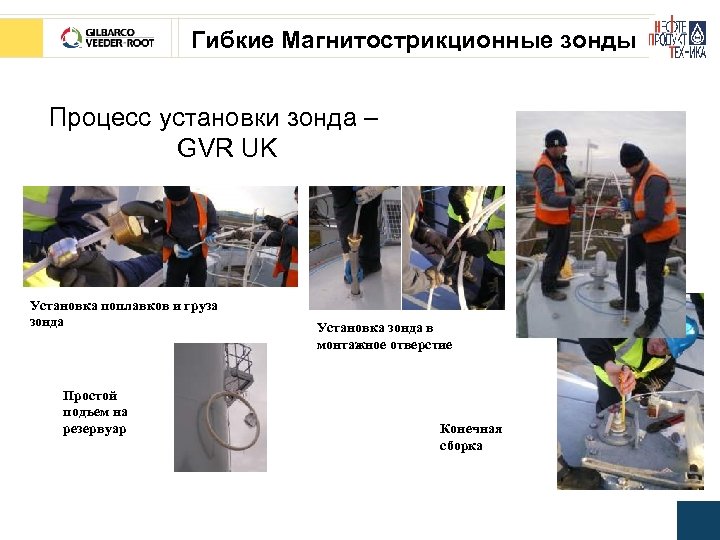

Гибкие Магнитострикционные зонды Процесс установки зонда – GVR UK Установка поплавков и груза зонда Простой подъем на резервуар Установка зонда в монтажное отверстие Конечная сборка

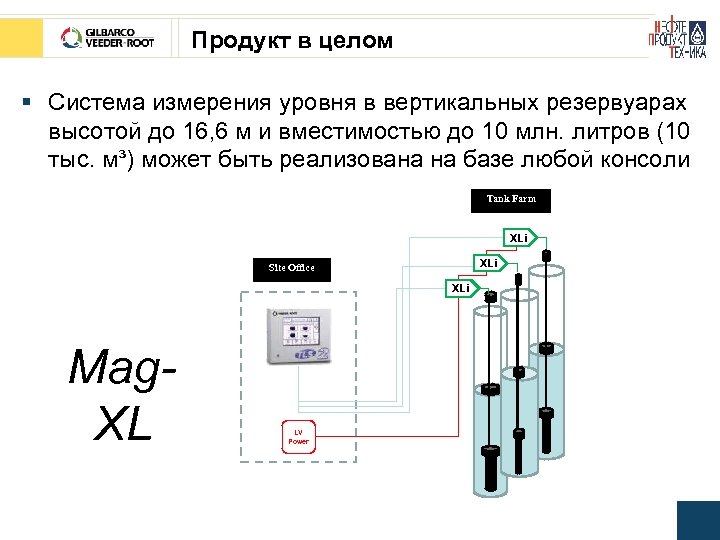

Продукт в целом § Система измерения уровня в вертикальных резервуарах высотой до 16, 6 м и вместимостью до 10 млн. литров (10 тыс. м³) может быть реализована на базе любой консоли Tank Farm XLi Site Office XLi Mag. XL LV Power

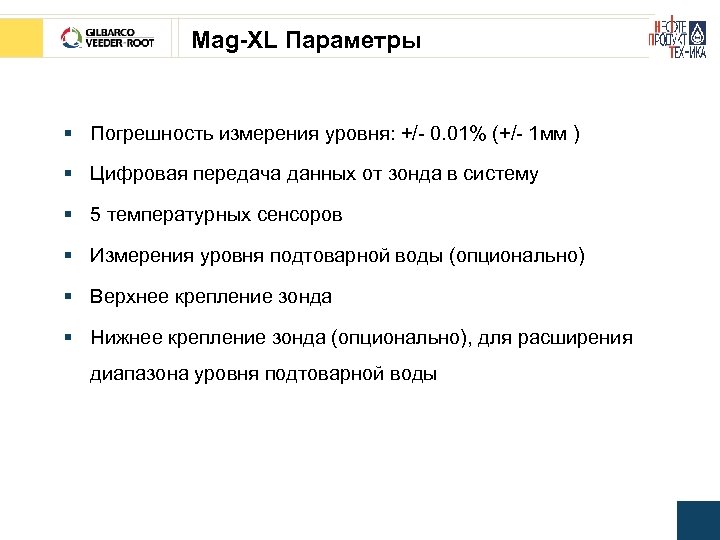

Mag-XL Параметры § Погрешность измерения уровня: +/- 0. 01% (+/- 1 мм ) § Цифровая передача данных от зонда в систему § 5 температурных сенсоров § Измерения уровня подтоварной воды (опционально) § Верхнее крепление зонда § Нижнее крепление зонда (опционально), для расширения диапазона уровня подтоварной воды

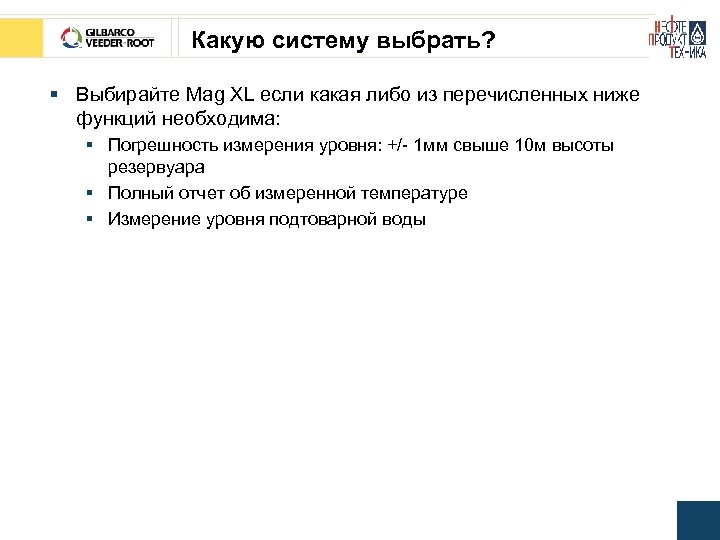

Какую систему выбрать? § Выбирайте Mag XL если какая либо из перечисленных ниже функций необходима: § Погрешность измерения уровня: +/- 1 мм свыше 10 м высоты резервуара § Полный отчет об измеренной температуре § Измерение уровня подтоварной воды

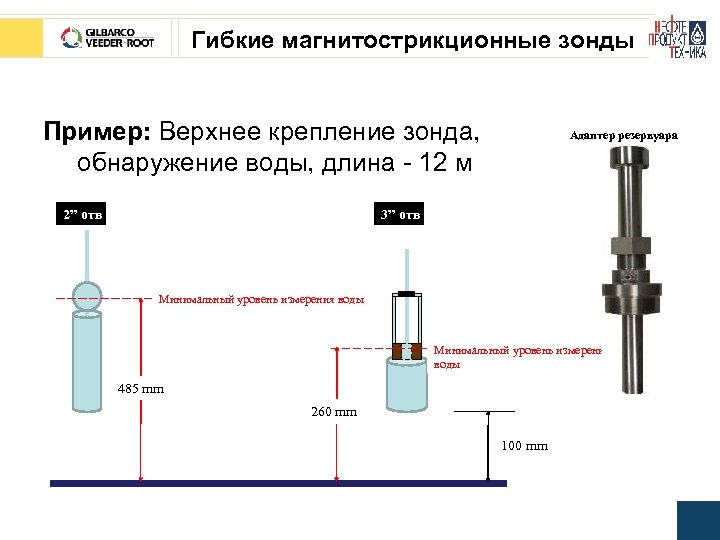

Гибкие магнитострикционные зонды Пример: Верхнее крепление зонда, обнаружение воды, длина - 12 м 2” отв Адаптер резервуара 3” отв Минимальный уровень измерения воды 485 mm 260 mm 100 mm

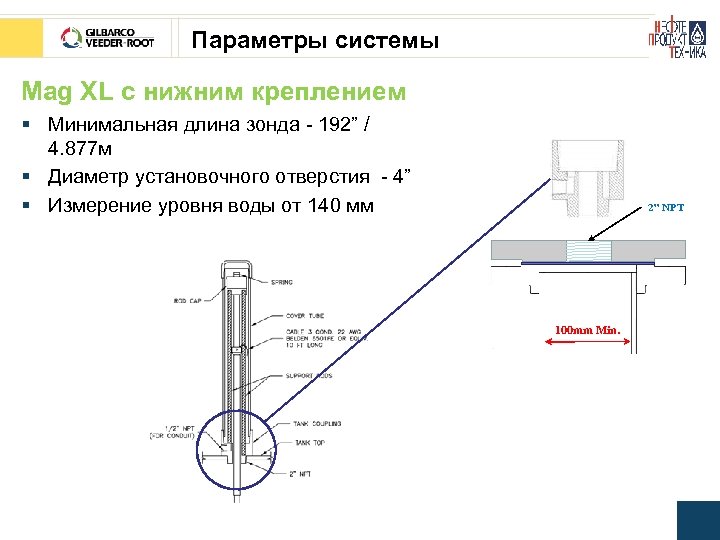

Параметры системы Mag XL с нижним креплением § Минимальная длина зонда - 192” / 4. 877 м § Диаметр установочного отверстия - 4” § Измерение уровня воды от 140 мм 2” NPT 100 mm Min.

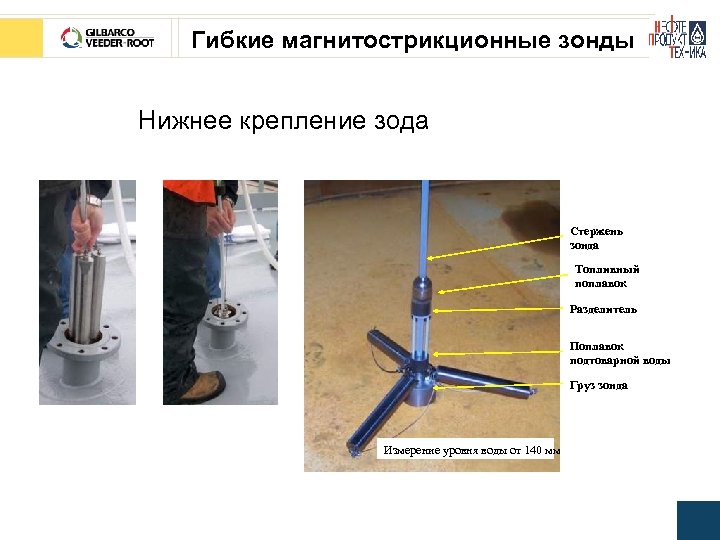

Гибкие магнитострикционные зонды Нижнее крепление зода Стержень зонда Топливный поплавок Разделитель Поплавок подтоварной воды Груз зонда Измерение уровня воды от 140 мм

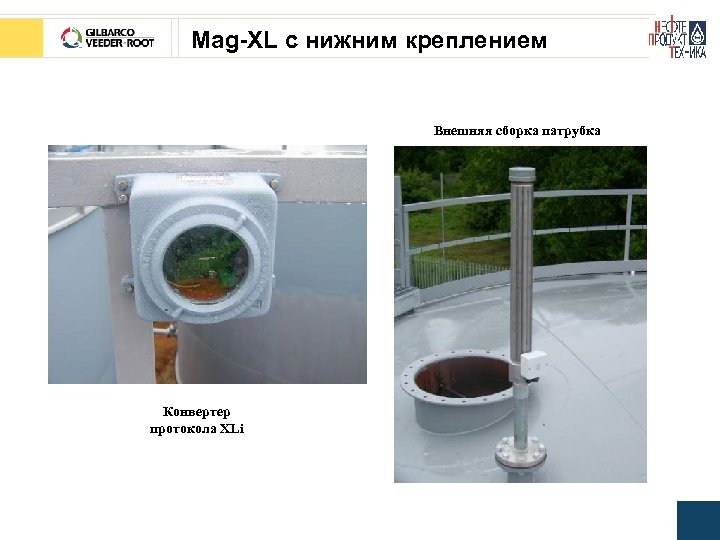

Mag-XL с нижним креплением Внешняя сборка патрубка Конвертер протокола XLi

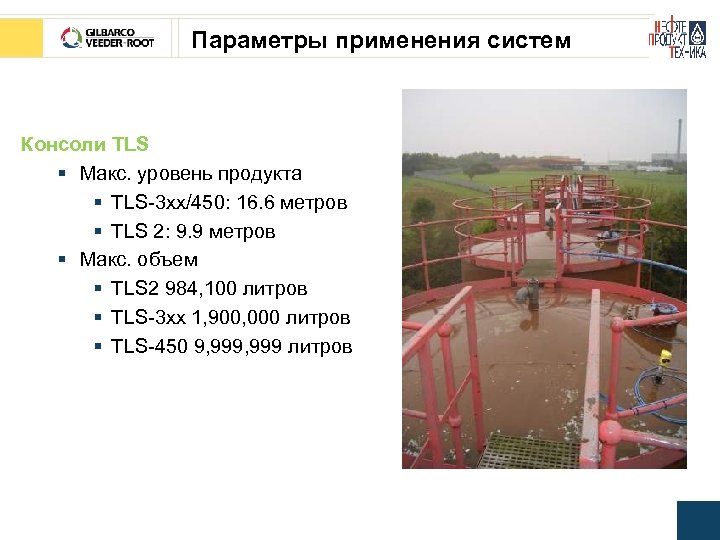

Параметры применения систем Консоли TLS § Макс. уровень продукта § TLS-3 xx/450: 16. 6 метров § TLS 2: 9. 9 метров § Макс. объем § TLS 2 984, 100 литров § TLS-3 хх 1, 900, 000 литров § TLS-450 9, 999 литров

Погружной турбинный насос Red Jacket Maxxum Big. Flo Высокая производительность, максимальное удобство обслуживания и безопасность окружающей среды

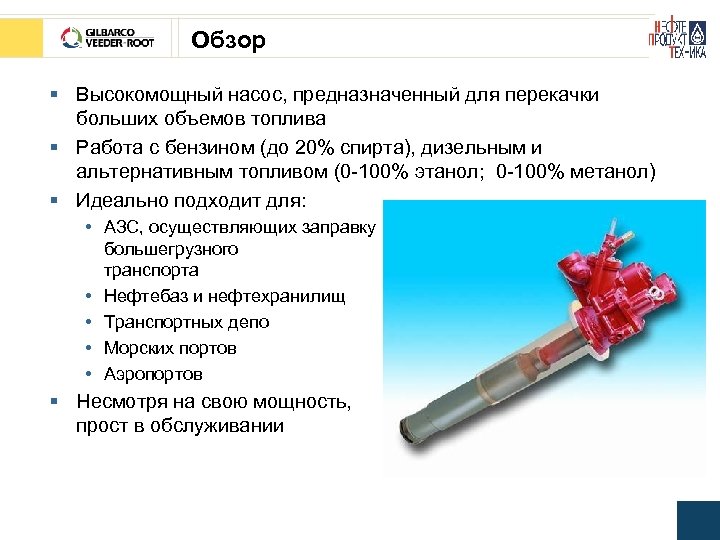

Обзор § Высокомощный насос, предназначенный для перекачки больших объемов топлива § Работа с бензином (до 20% спирта), дизельным и альтернативным топливом (0 -100% этанол; 0 -100% метанол) § Идеально подходит для: • АЗС, осуществляющих заправку большегрузного транспорта • Нефтебаз и нефтехранилищ • Транспортных депо • Морских портов • Аэропортов § Несмотря на свою мощность, прост в обслуживании

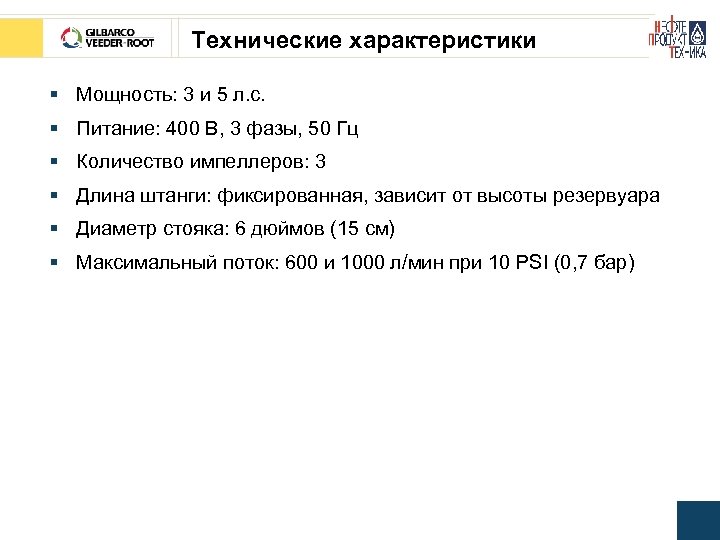

Технические характеристики § Мощность: 3 и 5 л. с. § Питание: 400 В, 3 фазы, 50 Гц § Количество импеллеров: 3 § Длина штанги: фиксированная, зависит от высоты резервуара § Диаметр стояка: 6 дюймов (15 см) § Максимальный поток: 600 и 1000 л/мин при 10 PSI (0, 7 бар)

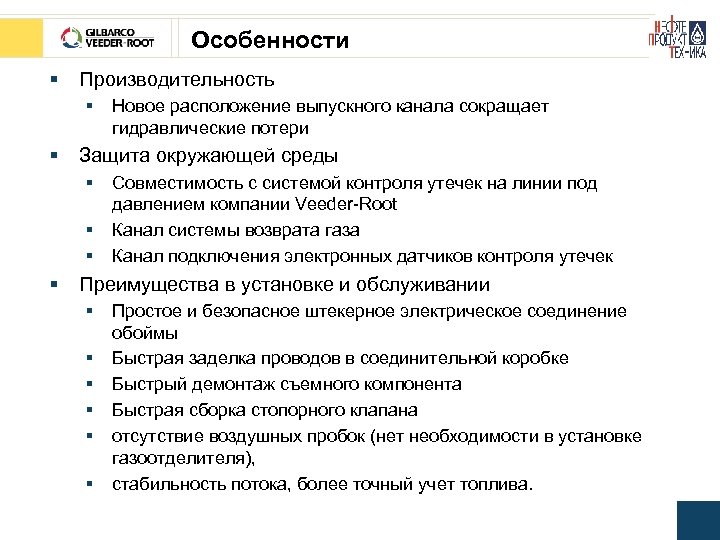

Особенности § Производительность § § Защита окружающей среды § § Новое расположение выпускного канала сокращает гидравлические потери Совместимость с системой контроля утечек на линии под давлением компании Veeder-Root Канал системы возврата газа Канал подключения электронных датчиков контроля утечек Преимущества в установке и обслуживании § § § Простое и безопасное штекерное электрическое соединение обоймы Быстрая заделка проводов в соединительной коробке Быстрый демонтаж съемного компонента Быстрая сборка стопорного клапана отсутствие воздушных пробок (нет необходимости в установке газоотделителя), стабильность потока, более точный учет топлива.

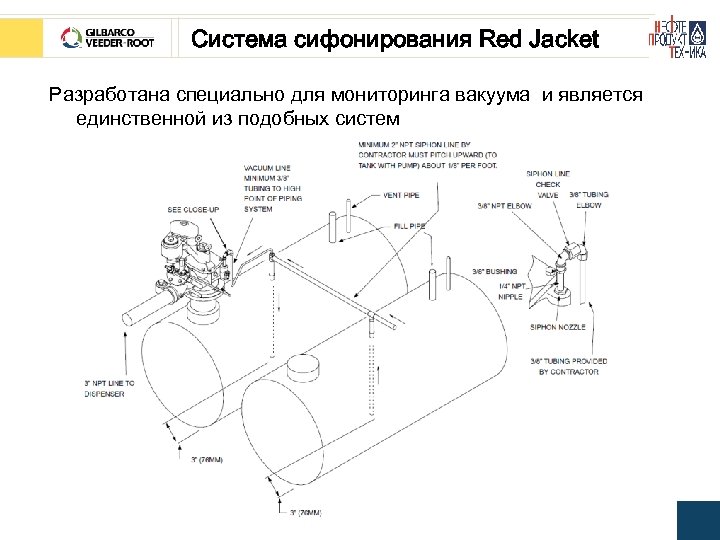

Система сифонирования Red Jacket Разработана специально для мониторинга вакуума и является единственной из подобных систем

Особенности монтажа Снижение времени и расходов на монтаж и обслуживание

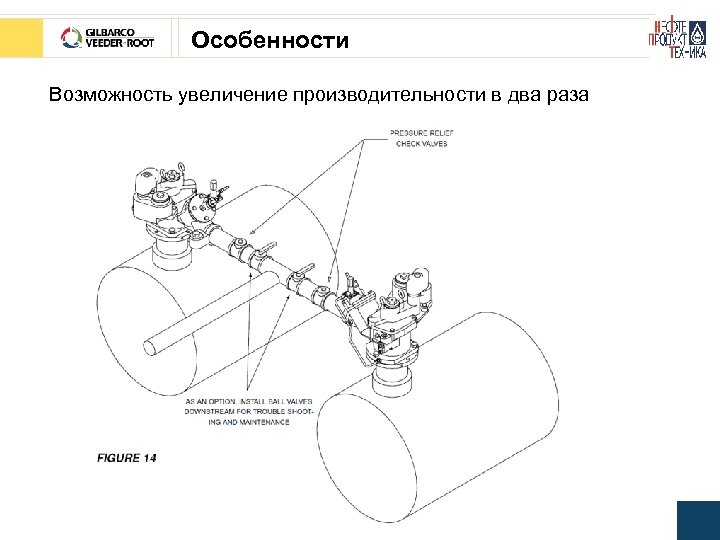

Особенности Возможность увеличение производительности в два раза

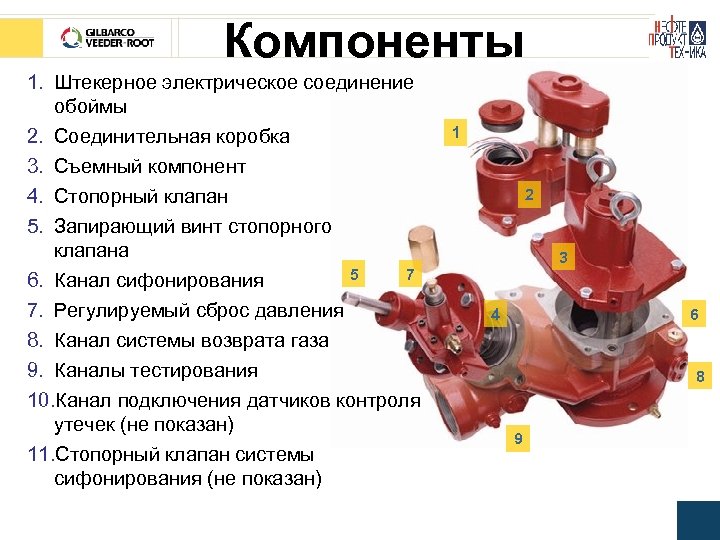

Компоненты 1. Штекерное электрическое соединение обоймы 2. Соединительная коробка 3. Съемный компонент 4. Стопорный клапан 5. Запирающий винт стопорного клапана 5 7 6. Канал сифонирования 7. Регулируемый сброс давления 8. Канал системы возврата газа 9. Каналы тестирования 10. Канал подключения датчиков контроля утечек (не показан) 11. Стопорный клапан системы сифонирования (не показан) 1 2 3 4 6 8 9

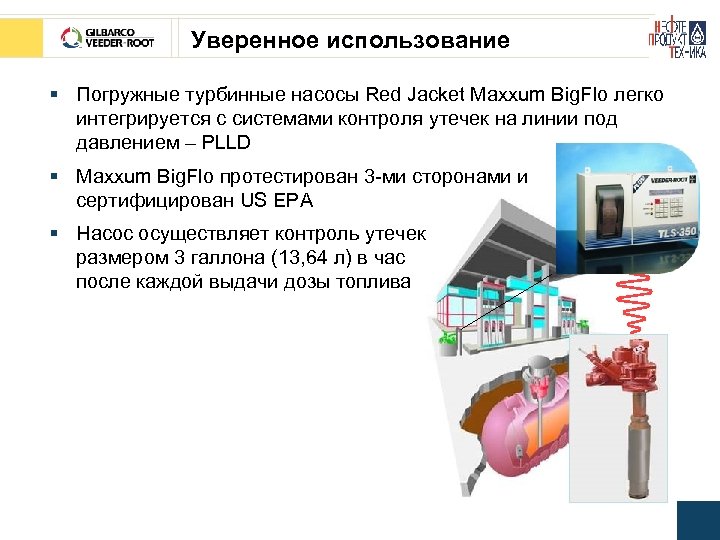

Уверенное использование § Погружные турбинные насосы Red Jacket Maxxum Big. Flo легко интегрируется с системами контроля утечек на линии под давлением – PLLD § Maxxum Big. Flo протестирован 3 -ми сторонами и сертифицирован US EPA § Насос осуществляет контроль утечек размером 3 галлона (13, 64 л) в час после каждой выдачи дозы топлива

Истории успеха в ЕС § Испания § Несколько установок на дизельных АЗС, морских портах и нефтехранилищах § Большой спрос со стороны АЗС AGIP и Repsol благодаря размерам насоса и требованиям к производительности § Бельгия § Использование на АЗС Texaco и Cappellan (одной из крупнейших сетей в Европе) § Устанавливаются с июня 2003 г.

Компания «НЕФТЕПРОДУКТТЕХНИКА» Основные направления деятельности компании: • поставка полного спектра технологического оборудования для АЗС • разработка и поставка системы автоматизации АЗС “БУК TS-G” монтаж, гарантийное и послегарантийное обслуживание поставленного оборудования • предоставление клиентам на АЗС московского региона услуг по автоматизированной (безоператорной) заправке автотранспорта за безналичный расчет с использованием электронных карт; решение полного круга процессинговых задач, связанных с данной деятельностью

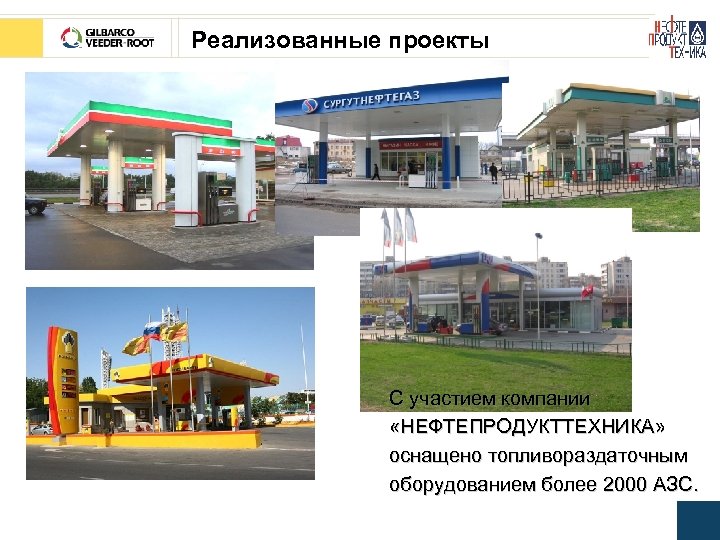

Реализованные проекты C участием компании «НЕФТЕПРОДУКТТЕХНИКА» оснащено топливораздаточным оборудованием более 2000 АЗС.

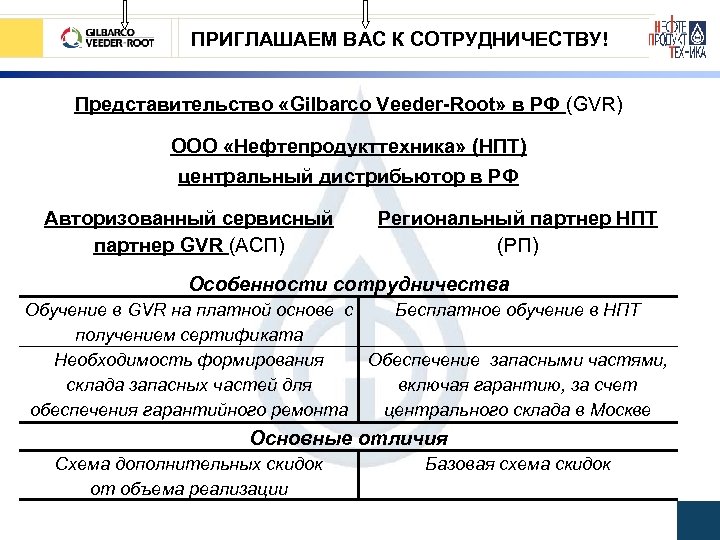

ПРИГЛАШАЕМ ВАС К СОТРУДНИЧЕСТВУ! Представительство «Gilbarco Veeder-Root» в РФ (GVR) ООО «Нефтепродукттехника» (НПТ) центральный дистрибьютор в РФ Авторизованный сервисный партнер GVR (АСП) Региональный партнер НПТ (РП) Особенности сотрудничества Обучение в GVR на платной основе с Бесплатное обучение в НПТ получением сертификата Необходимость формирования Обеспечение запасными частями, склада запасных частей для включая гарантию, за счет обеспечения гарантийного ремонта центрального склада в Москве Основные отличия Схема дополнительных скидок от объема реализации Базовая схема скидок

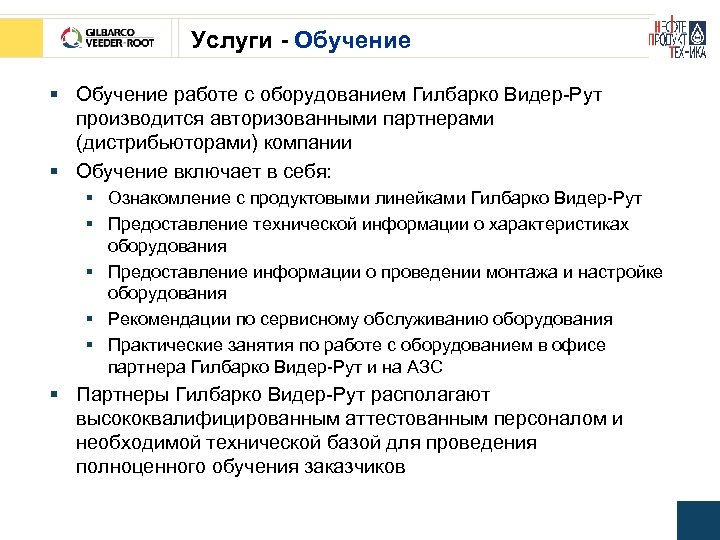

Услуги - Обучение § Обучение работе с оборудованием Гилбарко Видер-Рут производится авторизованными партнерами (дистрибьюторами) компании § Обучение включает в себя: § Ознакомление с продуктовыми линейками Гилбарко Видер-Рут § Предоставление технической информации о характеристиках оборудования § Предоставление информации о проведении монтажа и настройке оборудования § Рекомендации по сервисному обслуживанию оборудования § Практические занятия по работе с оборудованием в офисе партнера Гилбарко Видер-Рут и на АЗС § Партнеры Гилбарко Видер-Рут располагают высококвалифицированным аттестованным персоналом и необходимой технической базой для проведения полноценного обучения заказчиков

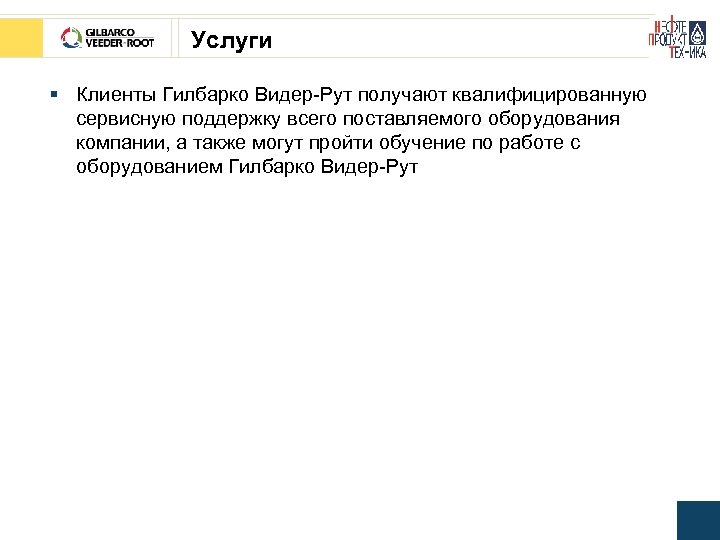

Услуги § Клиенты Гилбарко Видер-Рут получают квалифицированную сервисную поддержку всего поставляемого оборудования компании, а также могут пройти обучение по работе с оборудованием Гилбарко Видер-Рут

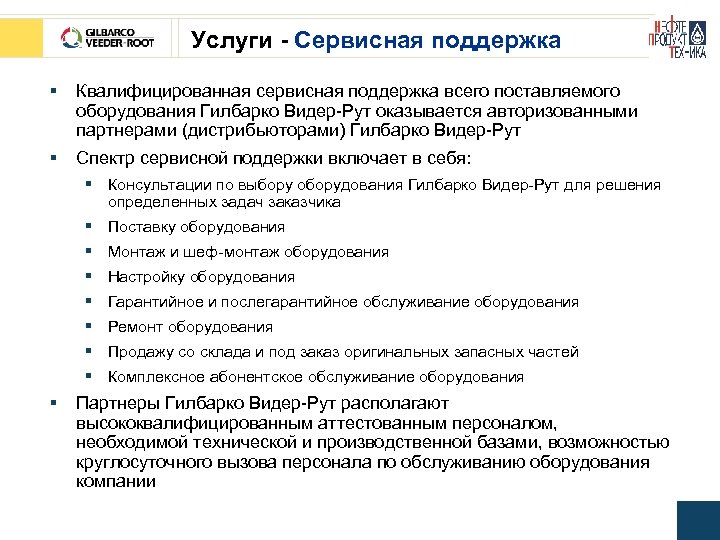

Услуги - Сервисная поддержка § Квалифицированная сервисная поддержка всего поставляемого оборудования Гилбарко Видер-Рут оказывается авторизованными партнерами (дистрибьюторами) Гилбарко Видер-Рут § Спектр сервисной поддержки включает в себя: § Консультации по выбору оборудования Гилбарко Видер-Рут для решения определенных задач заказчика § Поставку оборудования § Монтаж и шеф-монтаж оборудования § Настройку оборудования § Гарантийное и послегарантийное обслуживание оборудования § Ремонт оборудования § Продажу со склада и под заказ оригинальных запасных частей § Комплексное абонентское обслуживание оборудования § Партнеры Гилбарко Видер-Рут располагают высококвалифицированным аттестованным персоналом, необходимой технической и производственной базами, возможностью круглосуточного вызова персонала по обслуживанию оборудования компании

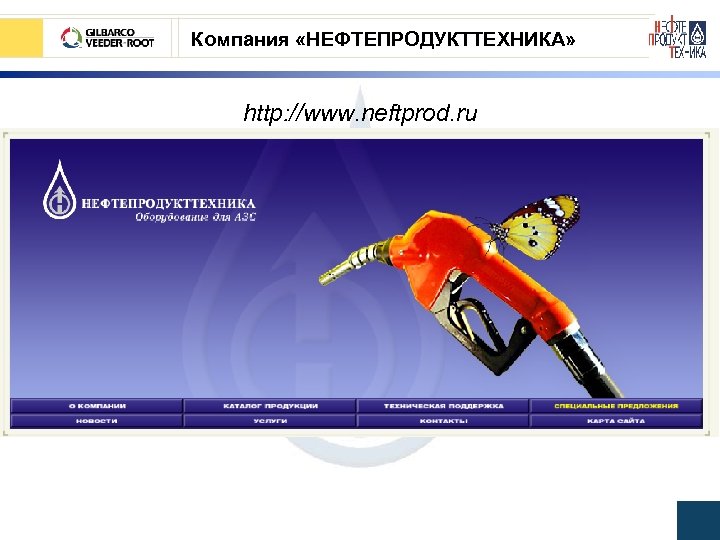

Компания «НЕФТЕПРОДУКТТЕХНИКА» http: //www. neftprod. ru

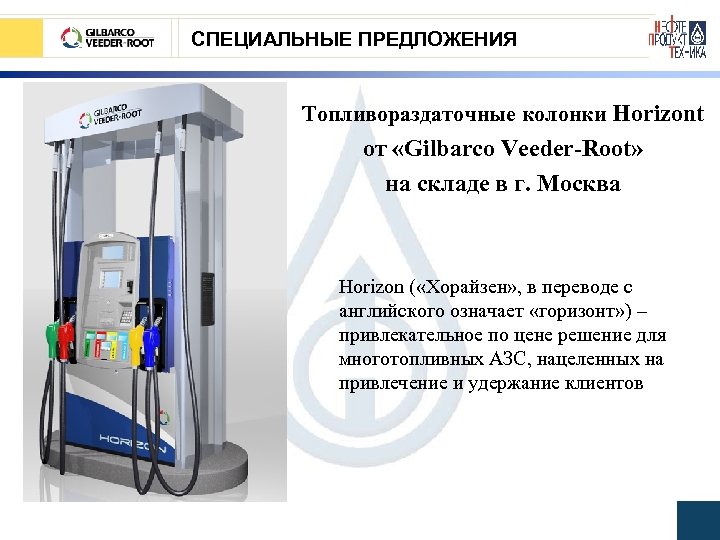

СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ Топливораздаточные колонки Horizont от «Gilbarco Veeder-Root» на складе в г. Москва Horizon ( «Хорайзен» , в переводе с английского означает «горизонт» ) – привлекательное по цене решение для многотопливных АЗС, нацеленных на привлечение и удержание клиентов

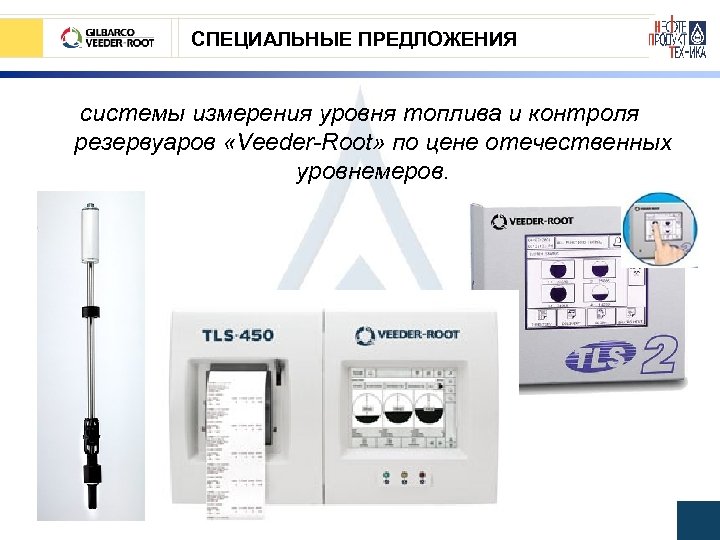

СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ системы измерения уровня топлива и контроля резервуаров «Veeder-Root» по цене отечественных уровнемеров.
