ООО «ЛУКОЙЛ – Западная Сибирь» ТПП «Покачевнефтегаз» «Бурение вторых стволов с несколькими наклоннонаправленными окончаниями на пласт ЮВ 1/1 Нонг-Ёганского месторождения» Россия, г. Ухта Сентябрь 2013 г. Разработчик: Геолог 1 категории ГГСИ ГТМ А. В. Мусихин

Технология бурения боковых стволов с несколькими наклонно-направленными окончаниями Технология применяется: Для разработки месторождений, имеющих низкую проницаемость или естественную трещиноватость, тонкослоистые коллекторы или многослойные залежи. Для разработки месторождений, находящихся на поздних стадиях эксплуатации, имеющих низкое пластовое давление, а также содержащих пропущенные ранее углеводороды, скопившиеся в четко выраженных структурных или стратиграфических ловушках Для бурения стволов на участках, на которых отсутствует необходимое количество скважинкандидатов для бурения боковых стволов 2

Преимущества технологии Создание большей площади контакта с продуктивным пластом одной скважины, приводящего увеличению площади дренирования и снижению депрессии в пласте В условиях отсутствия необходимого количества подходящих скважинкандидатов по участку бурения – появляется возможность бурения нескольких стволов из одной выбранной скважины. Для нефтяных скважин, помимо добычи из второстепенных стволов, существует возможность эксплуатации материнского ствола скважины Возможность большей выработки запасов по участку бурения Уменьшение количества скважин на месторождении, сокращающее негативное воздействие на окружающую среду 3

Схема бурения бокового ствола скважины с двумя окончаниями 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. Установка ликвидационного моста Установка опорного моста для бурения первого (нижнего) ствола Установка клина-отклонителя, вырезка окна и бурение первого ствола Спуск и цементирование хвостовика первого ствола Установка опорного моста под клин-отклонитель для бурения второго (верхнего) ствола Установка клина-отклонителя, вырезка окна и бурение второго ствола Подъем клина-отклонителя Разбуривание опорного моста второго ствола Спуск и цементирование крюк-подвески с хвостовиком Освоение первого ствола (перфорация + интенсификация) Глушение первого ствола и герметизация мостовой пробкой Смена дивертера для попадания в верхний (второй) ствол Освоение второго ствола (перфорация + интенсификация) Глушение второго ствола Удаление мостовой пробки в первом стволе Вызов притока из двух стволов 4

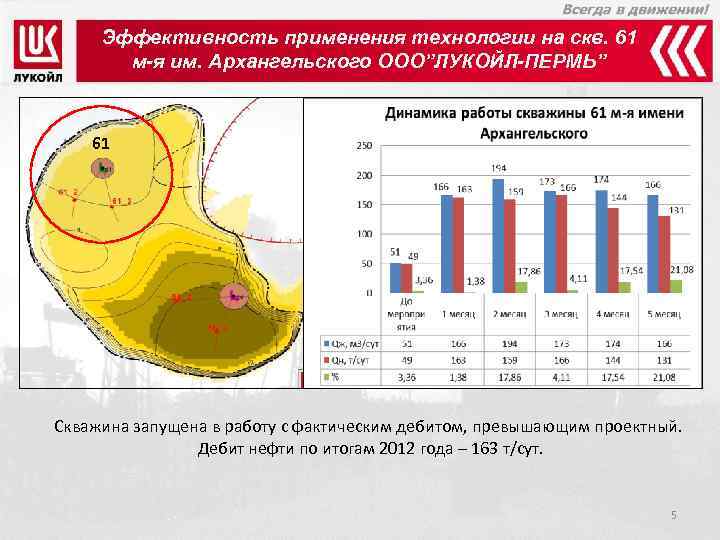

Эффективность применения технологии на cкв. 61 м-я им. Архангельского ООО”ЛУКОЙЛ-ПЕРМЬ” 61 Скважина запущена в работу с фактическим дебитом, превышающим проектный. Дебит нефти по итогам 2012 года – 163 т/сут. 5

Эффективность бурения боковых стволов на объект ЮВ 1/1 Нонг-Ёганского месторождения 6

Выбор опытно-промышленного участка Карта нефтенасыщенных толщин пласта ЮВ 1/1, м 7

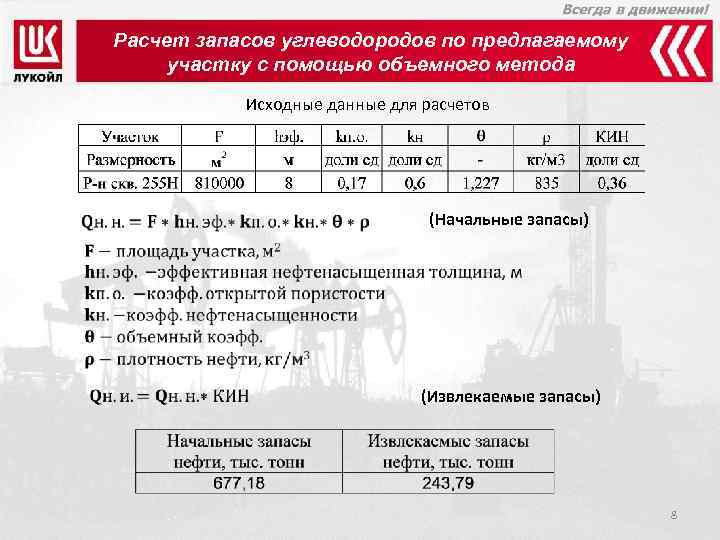

Расчет запасов углеводородов по предлагаемому участку с помощью объемного метода Исходные данные для расчетов (Начальные запасы) (Извлекаемые запасы) 8

Выбор скважины-кандидата под бурение боковых стволов Скважина 510 н. Планируется перевод в нагнетательный фонд 9

Предложение режима работы скважины 428 н Нефтенасыщенная толщина 14 м Предлагаемый режим работы скважины 428 Н: Qж = 70 м 3/сут 7 м Qн = 40 т/сут % воды = 31% 6 м 10

Карта разработки участка пласта ЮВ 1/1 Нонг-Ёганского месторождения 11

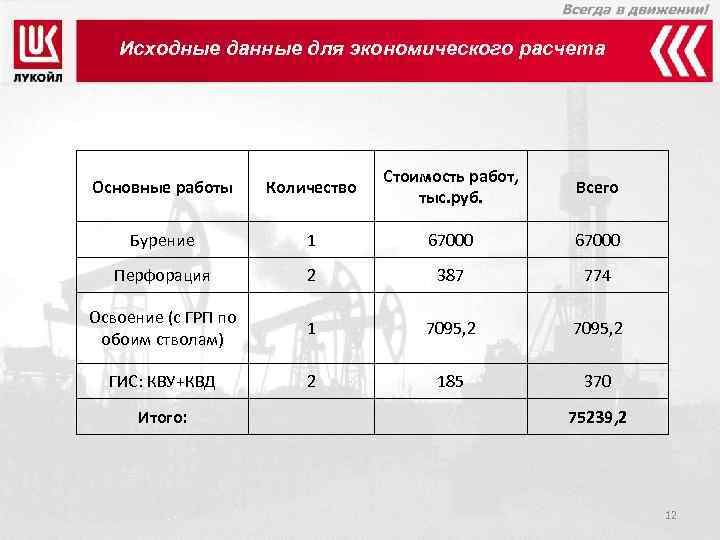

Исходные данные для экономического расчета Основные работы Количество Стоимость работ, тыс. руб. Всего Бурение 1 67000 Перфорация 2 387 774 Освоение (с ГРП по обоим стволам) 1 7095, 2 ГИС: КВУ+КВД 2 185 370 Итого: 75239, 2 12

Основные показатели работы скважины 428 н 13

Результаты экономического расчета ТПП Месторождение Куст Скважина Инвестиции, млн. руб. Начальный дебит нефти, т/сут Начальный дебит жидкости, т/сут NPV (млн. $) PI (доли ед. ) Срок окупаемости, мес. «Покачевнефтегаз» Нонг-Ёганское 2 428 Н 75, 239 40, 00 70, 00 4, 44 2, 9 17 14

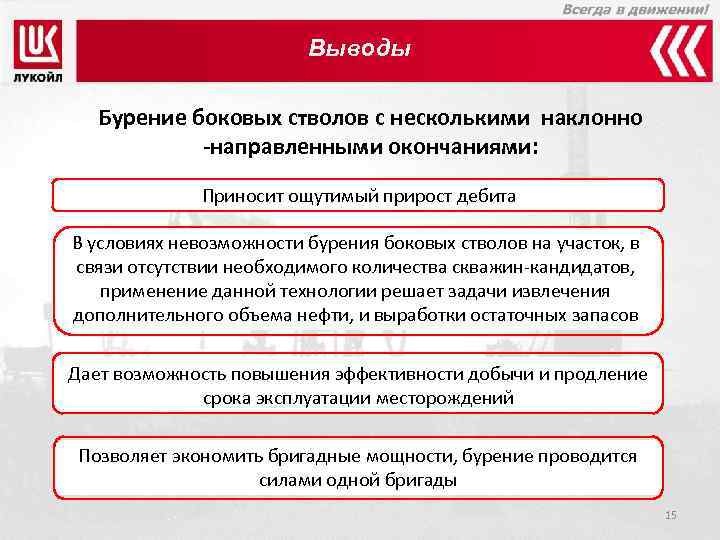

Выводы Бурение боковых стволов с несколькими наклонно -направленными окончаниями: Приносит ощутимый прирост дебита В условиях невозможности бурения боковых стволов на участок, в связи отсутствии необходимого количества скважин-кандидатов, применение данной технологии решает задачи извлечения дополнительного объема нефти, и выработки остаточных запасов Дает возможность повышения эффективности добычи и продление срока эксплуатации месторождений Позволяет экономить бригадные мощности, бурение проводится силами одной бригады 15

Благодарю за внимание 16
