OOO, Компания «SIRCONTEC» представляет г. Тренчин, сентябрь 2010 1 OOO, Компания «SIRCONTEC» представляет г. Тренчин, сентябрь 2010 1

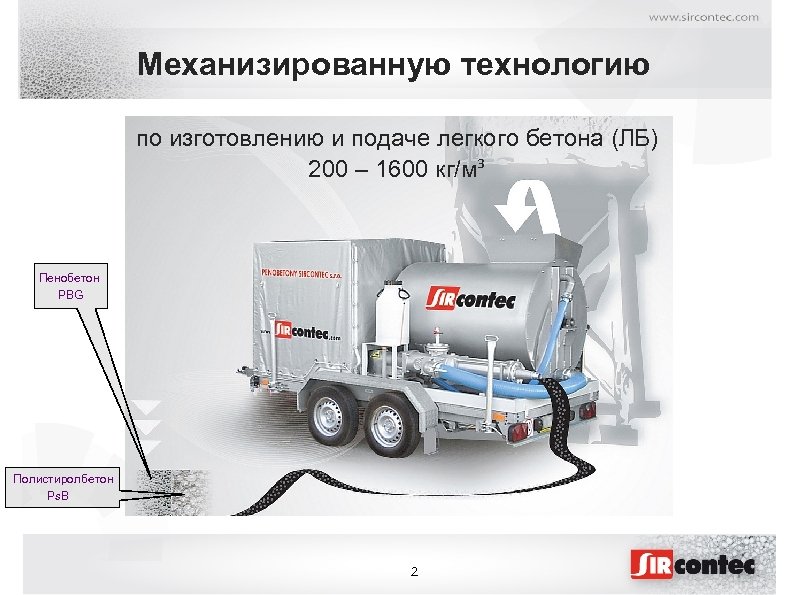

Механизированную технологию по изготовлению и подаче легкого бетона (ЛБ) 200 – 1600 кг/м³ Пенобетон Механизированную технологию по изготовлению и подаче легкого бетона (ЛБ) 200 – 1600 кг/м³ Пенобетон PBG Полистиролбетон Ps. B 2

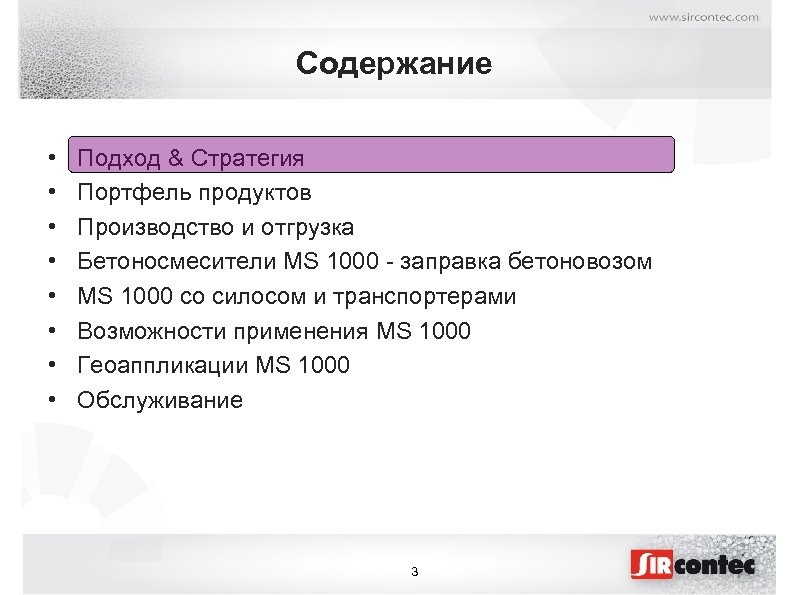

Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 - заправка бетоновозом MS 1000 со силосом и транспортерами Возможности применения MS 1000 Геоаппликации MS 1000 Обслуживание 3

Подход & стратегия Разработки и исследование новых материалов и конструкций в строительстве Технологии Разработки Подход & стратегия Разработки и исследование новых материалов и конструкций в строительстве Технологии Разработки установок и оборудований для ЛБ 4

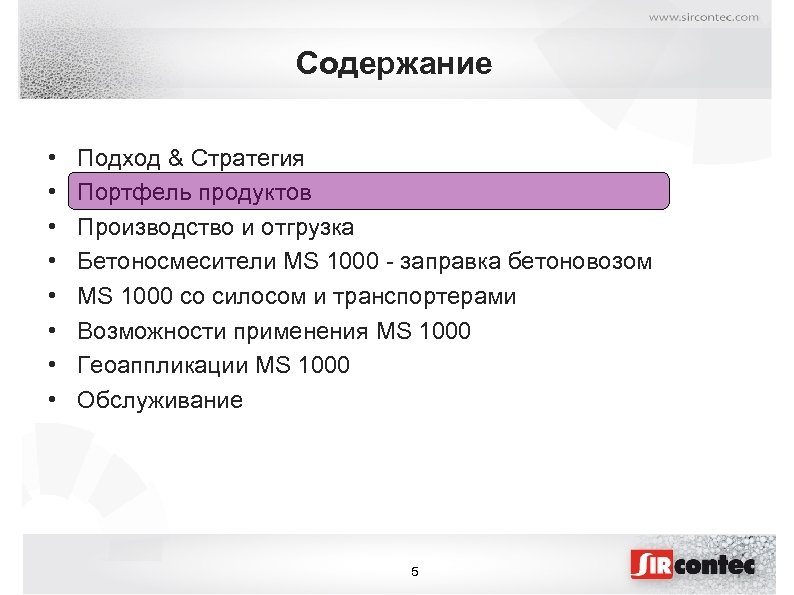

Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 - заправка бетоновозом MS 1000 со силосом и транспортерами Возможности применения MS 1000 Геоаппликации MS 1000 Обслуживание 5

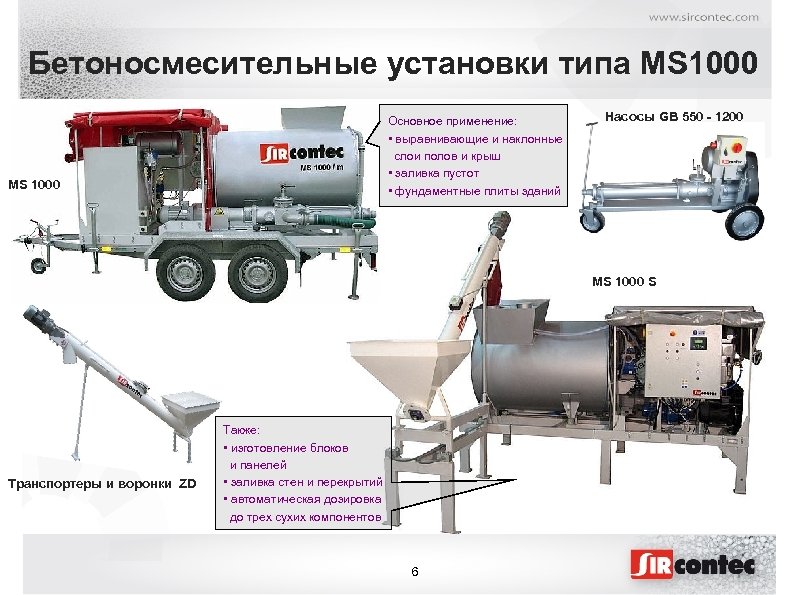

Бетоносмесительные установки типа MS 1000 Основное применение: • выравнивающие и наклонные слои полов и Бетоносмесительные установки типа MS 1000 Основное применение: • выравнивающие и наклонные слои полов и крыш • заливка пустот • фундаментные плиты зданий MS 1000 Насосы GB 550 - 1200 MS 1000 S Транспортеры и воронки ZD Также: • изготовление блоков и панелей • заливка стен и перекрытий • автоматическая дозировка до трех сухих компонентов 6

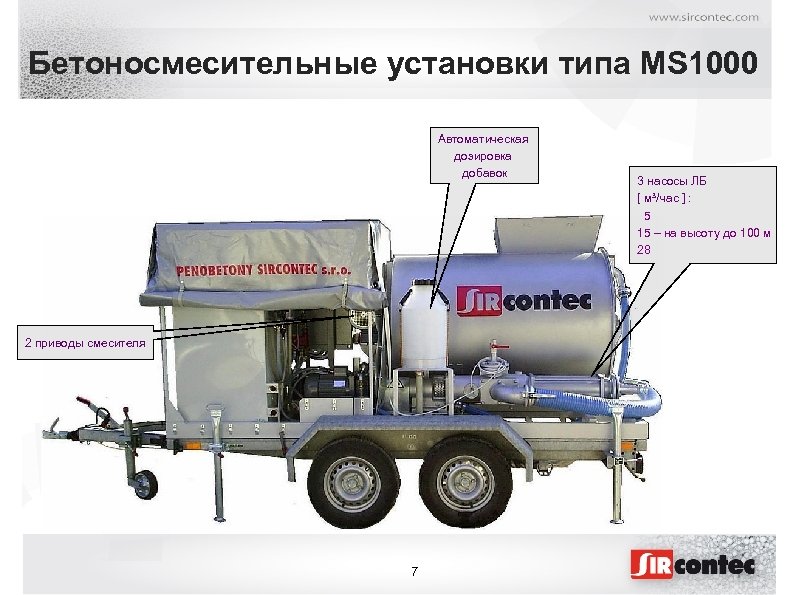

Бетоносмесительные установки типа MS 1000 Автоматическая дозировка добавок 2 приводы смесителя 7 3 насосы Бетоносмесительные установки типа MS 1000 Автоматическая дозировка добавок 2 приводы смесителя 7 3 насосы ЛБ [ м³/час ] : 5 15 – на высоту до 100 м 28

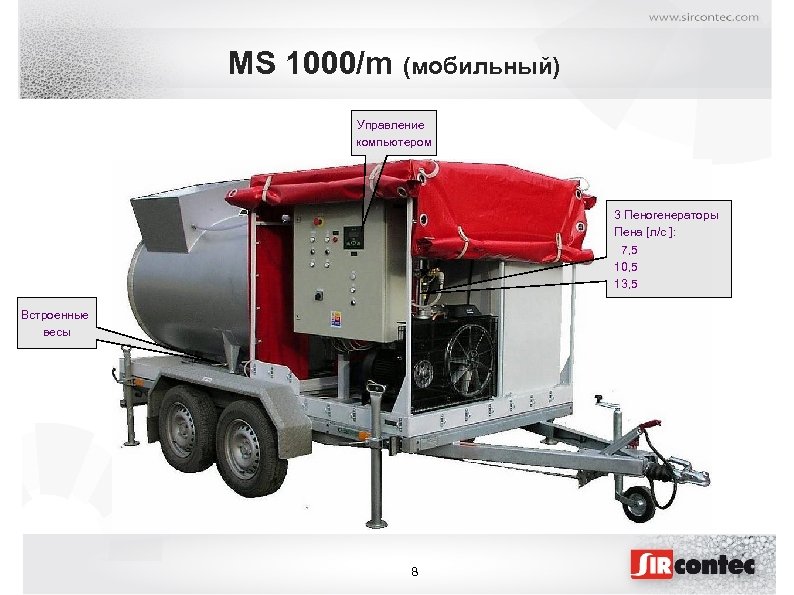

MS 1000/m (мобильный) Управление компьютером 3 Пеногенераторы Пена [л/с ]: 7, 5 10, 5 MS 1000/m (мобильный) Управление компьютером 3 Пеногенераторы Пена [л/с ]: 7, 5 10, 5 13, 5 Встроенные весы 8

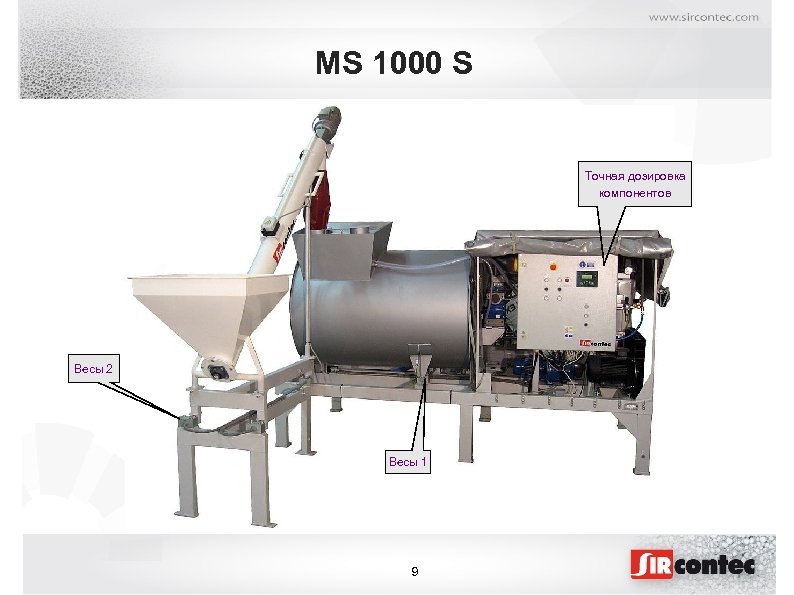

MS 1000 S Точная дозировка компонентов Весы 2 Весы 1 9 MS 1000 S Точная дозировка компонентов Весы 2 Весы 1 9

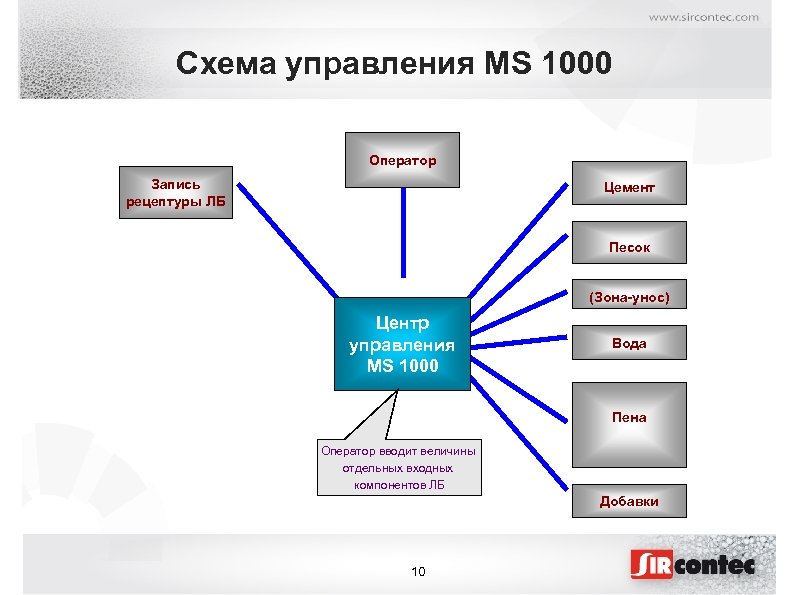

Схема управления MS 1000 Оператор Запись рецептуры ЛБ Цемент Песок (Зона-унос) Центр управления MS Схема управления MS 1000 Оператор Запись рецептуры ЛБ Цемент Песок (Зона-унос) Центр управления MS 1000 Вода Пена Оператор вводит величины отдельных входных компонентов ЛБ Добавки 10

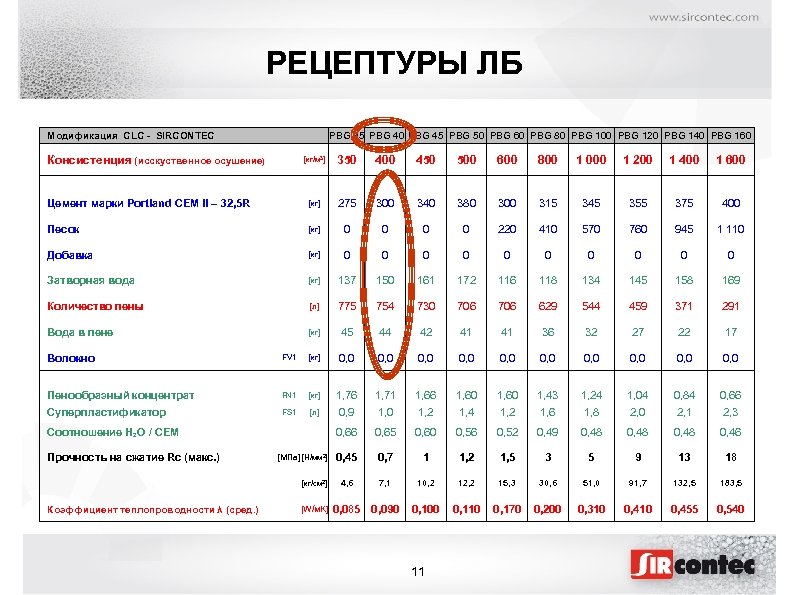

РЕЦЕПТУРЫ ЛБ Модификация CLC - SIRCONTEC Консистенция (исскуственное осушение) PBG 35 PBG 40 PBG РЕЦЕПТУРЫ ЛБ Модификация CLC - SIRCONTEC Консистенция (исскуственное осушение) PBG 35 PBG 40 PBG 45 PBG 50 PBG 60 PBG 80 PBG 100 PBG 120 PBG 140 PBG 160 [кг/м³] 350 400 450 500 600 800 1 000 1 200 1 400 1 600 Цемент марки Portland CEM II – 32, 5 R [кг] 275 300 340 380 300 315 345 355 375 400 Песок [кг] 0 0 220 410 570 760 945 1 110 Добавка [кг] 0 0 0 0 0 Затворная вода [кг] 137 150 161 172 116 118 134 145 158 169 Количество пены [л] 775 754 730 706 629 544 459 371 291 Вода в пене [кг] 45 44 42 41 41 36 32 27 22 17 FV 1 [кг] 0, 0 0, 0 0, 0 Пенообразный концентрат FN 1 [кг] 1, 76 1, 71 1, 66 1, 60 1, 43 1, 24 1, 04 0, 84 0, 66 Суперпластификатор FS 1 [л] 0, 9 1, 0 1, 2 1, 4 1, 2 1, 6 1, 8 2, 0 2, 1 2, 3 0, 66 0, 65 0, 60 0, 56 0, 52 0, 49 0, 48 0, 46 0, 45 0, 7 1 1, 2 1, 5 3 5 9 13 18 4, 6 7, 1 10, 2 12, 2 15, 3 30, 6 51, 0 91, 7 132, 5 183, 5 0, 100 0, 110 0, 170 0, 200 0, 310 0, 455 0, 540 Волокно Соотношение H₂O / CEM Прочность на сжатие Rc (макс. ) [МПа] [Н/мм²] [кг/см²] Коэффициент теплопроводности λ (сред. ) [W/м. K] 0, 085 0, 090 11

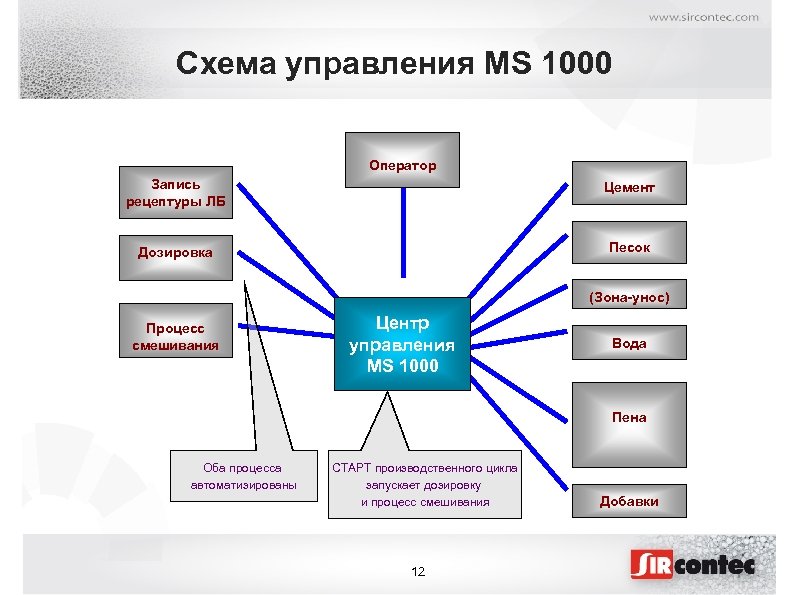

Схема управления MS 1000 Оператор Запись рецептуры ЛБ Цемент Дозировка Песок (Зона-унос) Процесс смешивания Схема управления MS 1000 Оператор Запись рецептуры ЛБ Цемент Дозировка Песок (Зона-унос) Процесс смешивания Центр управления MS 1000 Вода Пена Оба процесса автоматизированы СТАРТ производственного цикла запускает дозировку и процесс смешивания 12 Добавки

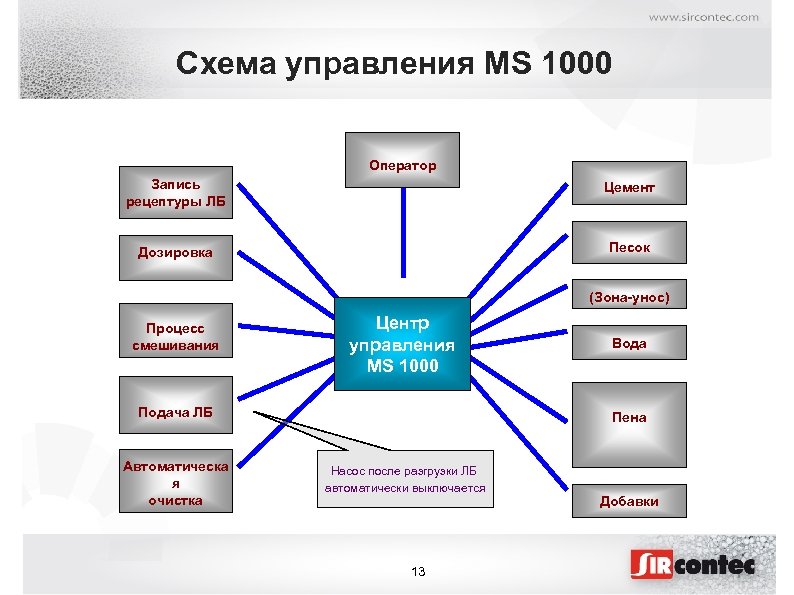

Схема управления MS 1000 Оператор Запись рецептуры ЛБ Цемент Дозировка Песок (Зона-унос) Процесс смешивания Схема управления MS 1000 Оператор Запись рецептуры ЛБ Цемент Дозировка Песок (Зона-унос) Процесс смешивания Центр управления MS 1000 Подача ЛБ Автоматическа я очистка Вода Пена Насос после разгрузки ЛБ автоматически выключается 13 Добавки

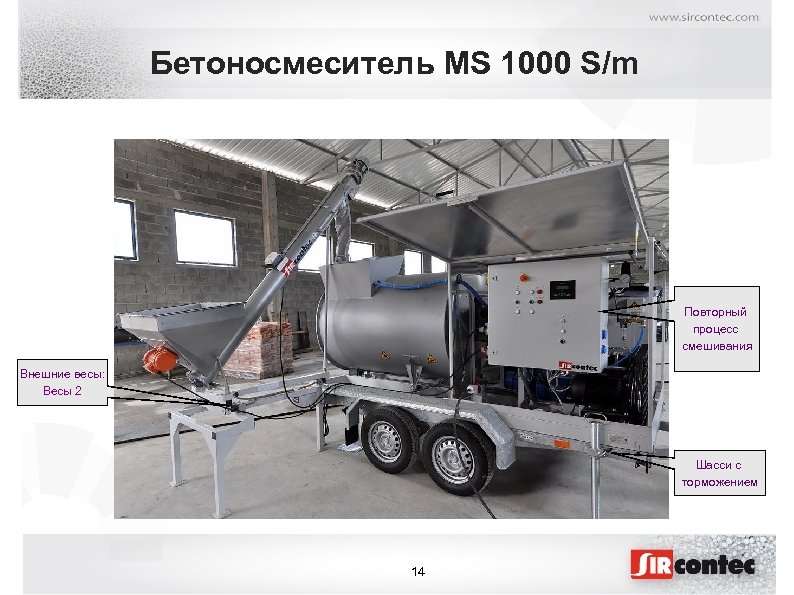

Бетоносмеситель MS 1000 S/m Повторный процесс смешивания Внешние весы: Весы 2 Шасси с торможением Бетоносмеситель MS 1000 S/m Повторный процесс смешивания Внешние весы: Весы 2 Шасси с торможением 14

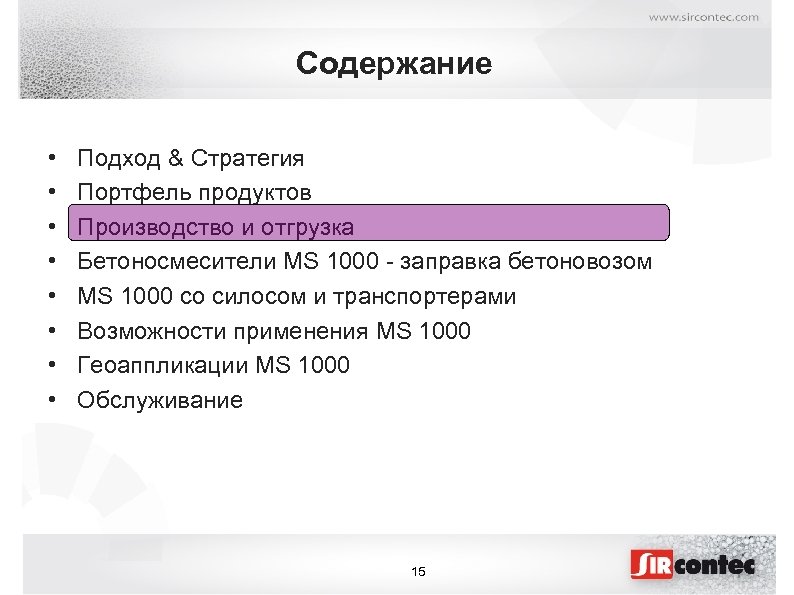

Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 - заправка бетоновозом MS 1000 со силосом и транспортерами Возможности применения MS 1000 Геоаппликации MS 1000 Обслуживание 15

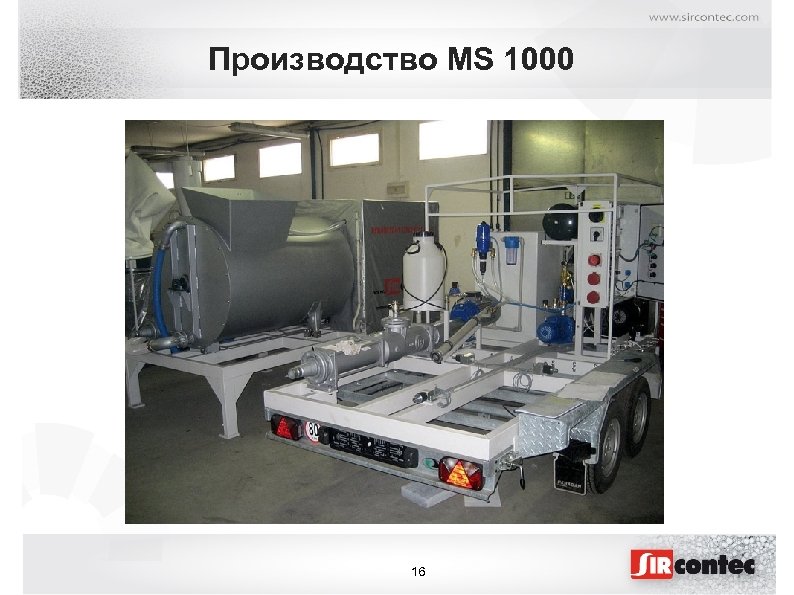

Производство MS 1000 16 Производство MS 1000 16

Производство MS 1000 17 Производство MS 1000 17

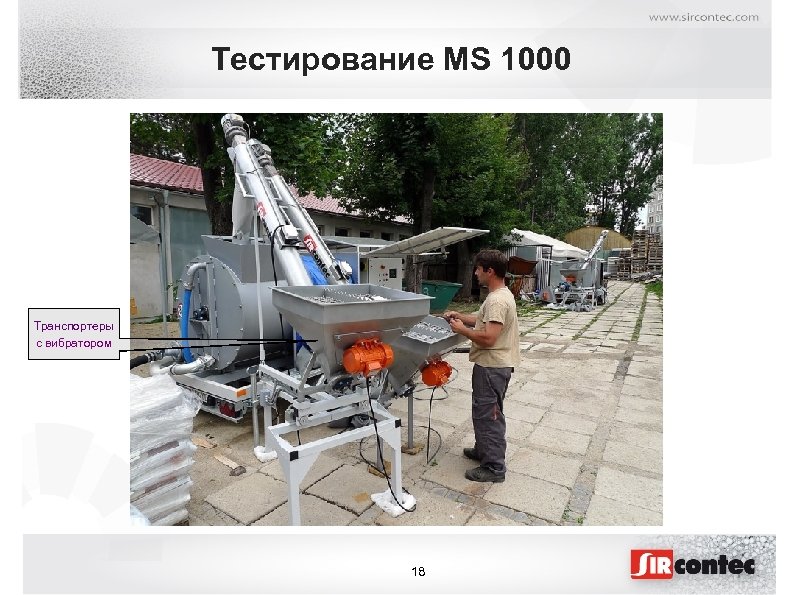

Тестирование MS 1000 Транспортеры с вибратором 18 Тестирование MS 1000 Транспортеры с вибратором 18

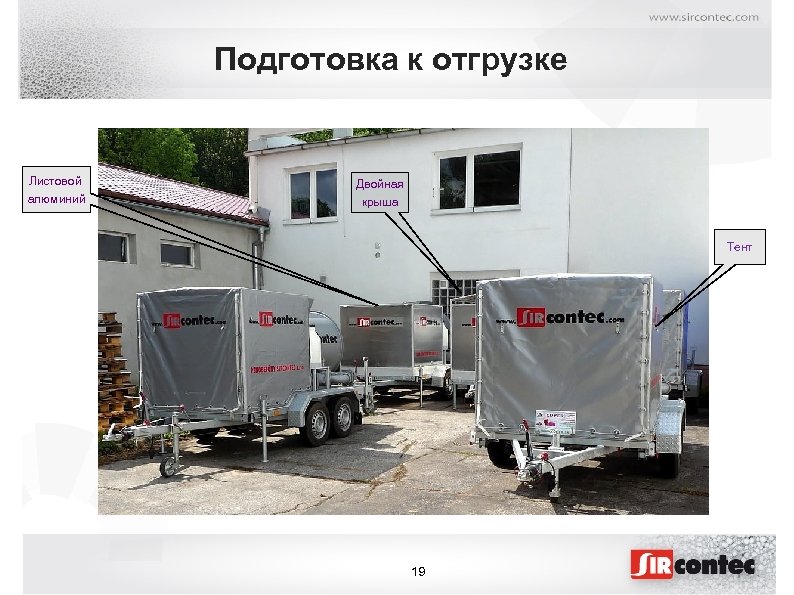

Подготовка к отгрузке Листовой алюминий Двойная крыша Тент 19 Подготовка к отгрузке Листовой алюминий Двойная крыша Тент 19

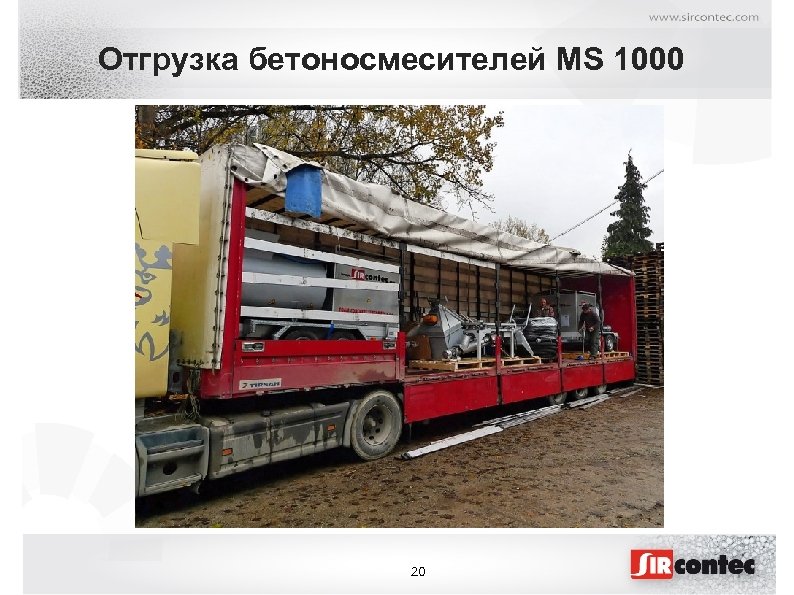

Отгрузка бетоносмесителей MS 1000 20 Отгрузка бетоносмесителей MS 1000 20

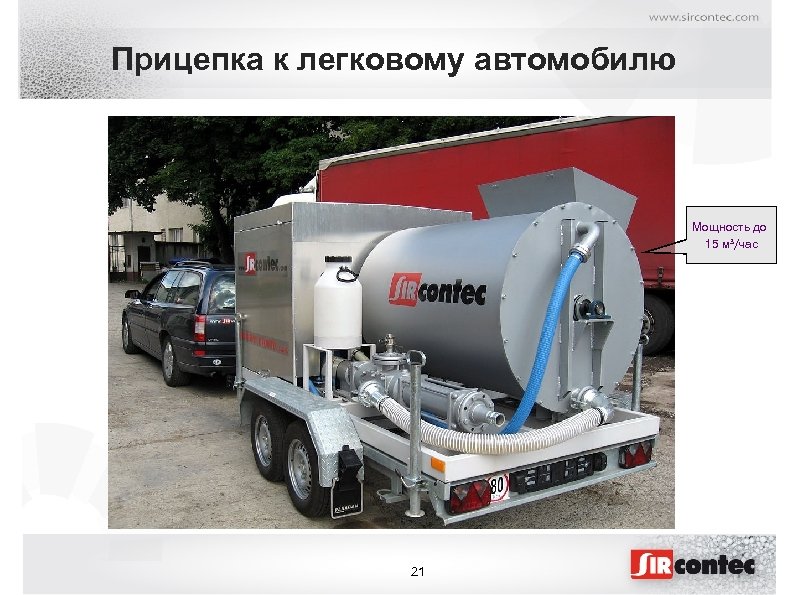

Прицепка к легковому автомобилю Мощность до 15 м³/час 21 Прицепка к легковому автомобилю Мощность до 15 м³/час 21

Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 - заправка бетоновозом MS 1000 со силосом и транспортерами Возможности применения MS 1000 Геоаппликации MS 1000 Обслуживание 22

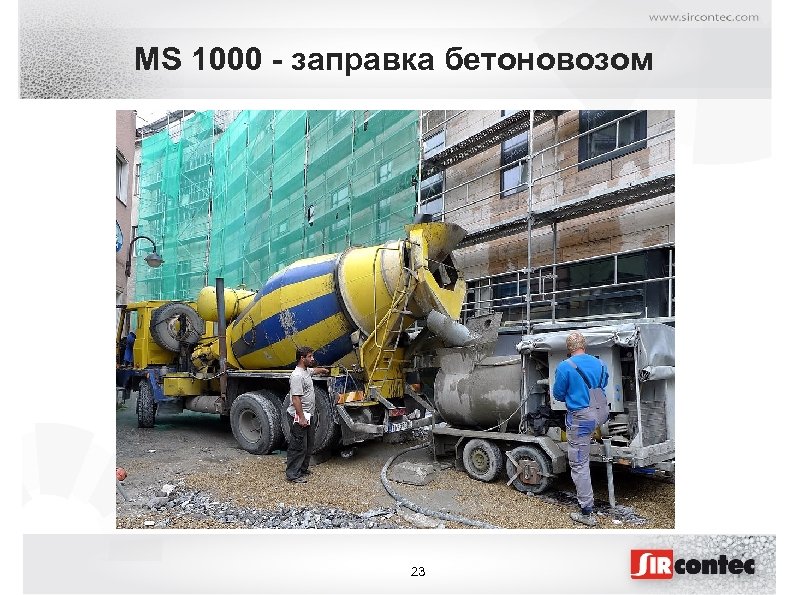

MS 1000 - заправка бетоновозом 23 MS 1000 - заправка бетоновозом 23

Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 - заправка бетоновозом MS 1000 со силосом и транспортерами Возможности применения MS 1000 Геоаппликации MS 1000 Обслуживание 24

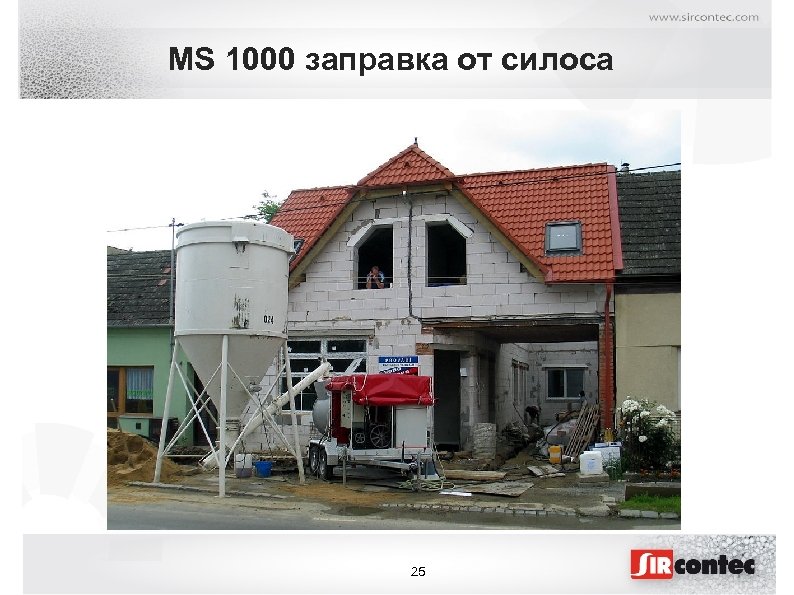

MS 1000 заправка от силоса 25 MS 1000 заправка от силоса 25

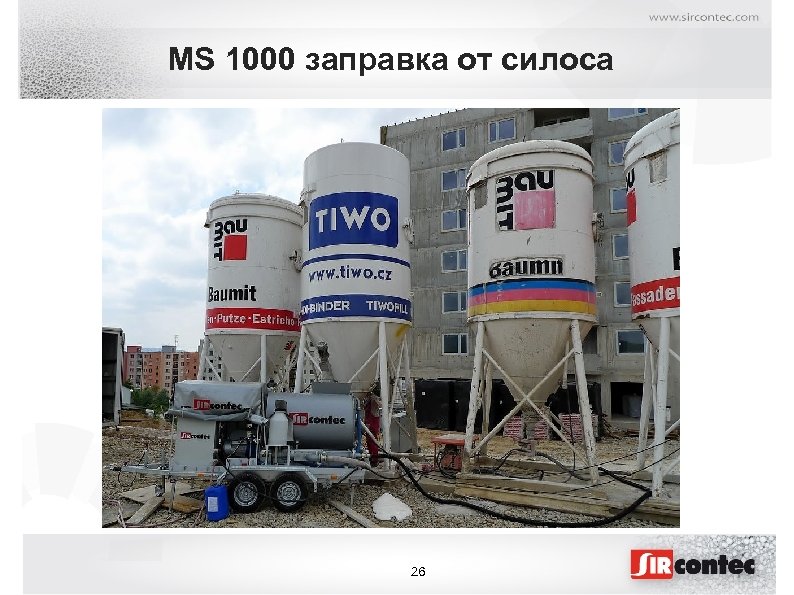

MS 1000 заправка от силоса 26 MS 1000 заправка от силоса 26

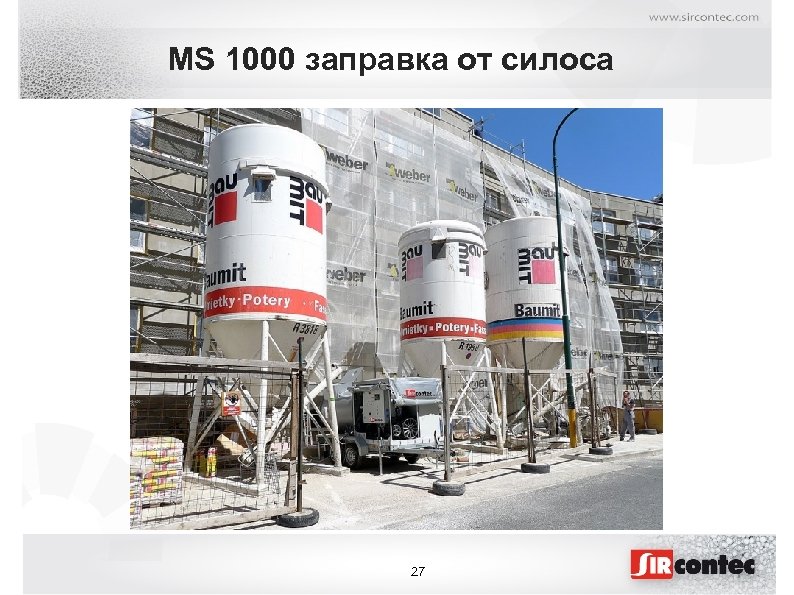

MS 1000 заправка от силоса 27 MS 1000 заправка от силоса 27

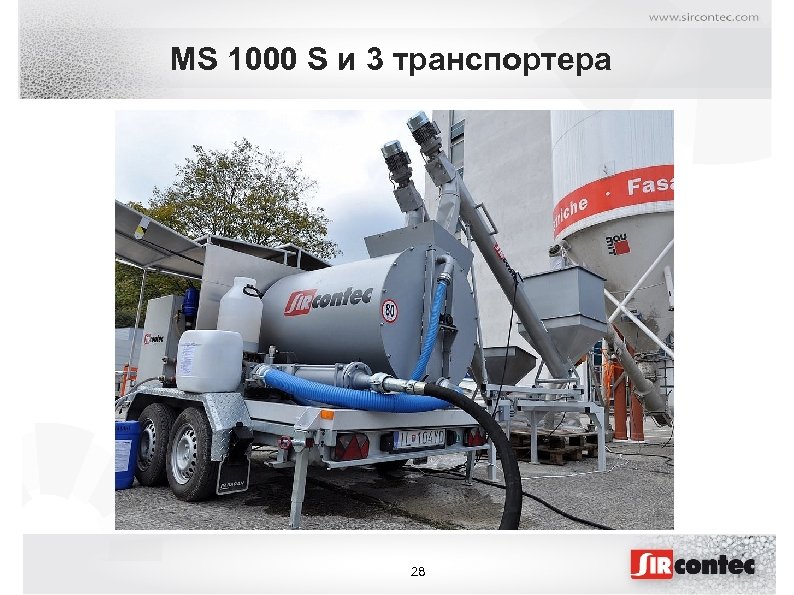

MS 1000 S и 3 транспортера 28 MS 1000 S и 3 транспортера 28

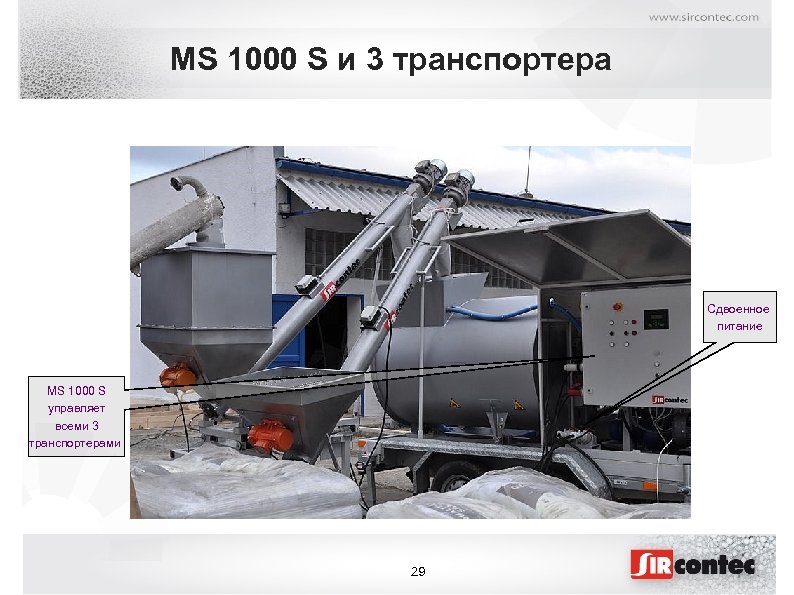

MS 1000 S и 3 транспортера Сдвоенное питание MS 1000 S управляет всеми 3 MS 1000 S и 3 транспортера Сдвоенное питание MS 1000 S управляет всеми 3 транспортерами 29

MS 1000 заправка транспортерами Пенообразный концентрат FN 1 30 MS 1000 заправка транспортерами Пенообразный концентрат FN 1 30

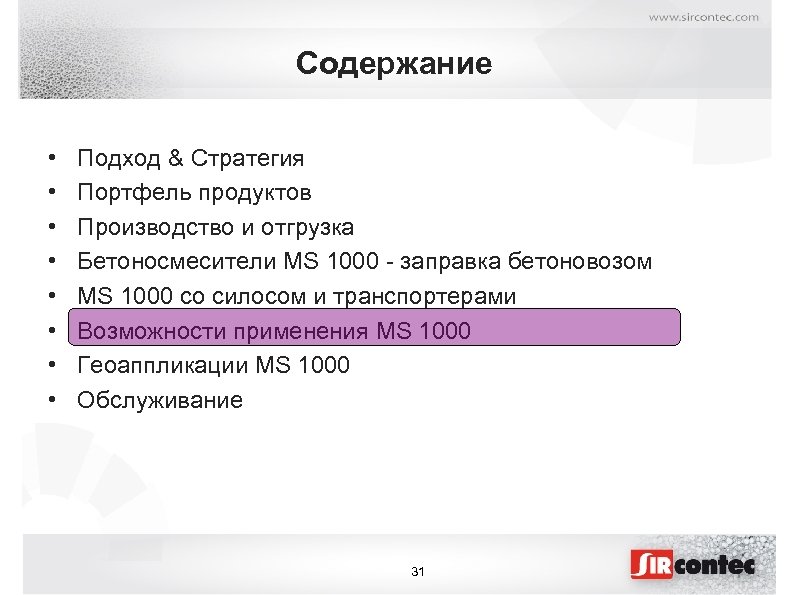

Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 - заправка бетоновозом MS 1000 со силосом и транспортерами Возможности применения MS 1000 Геоаппликации MS 1000 Обслуживание 31

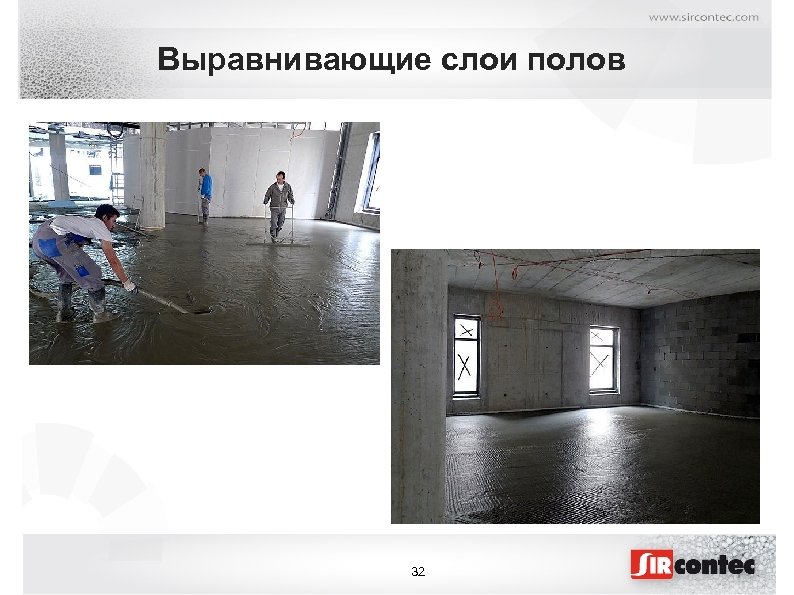

Выравнивающие слои полов 32 Выравнивающие слои полов 32

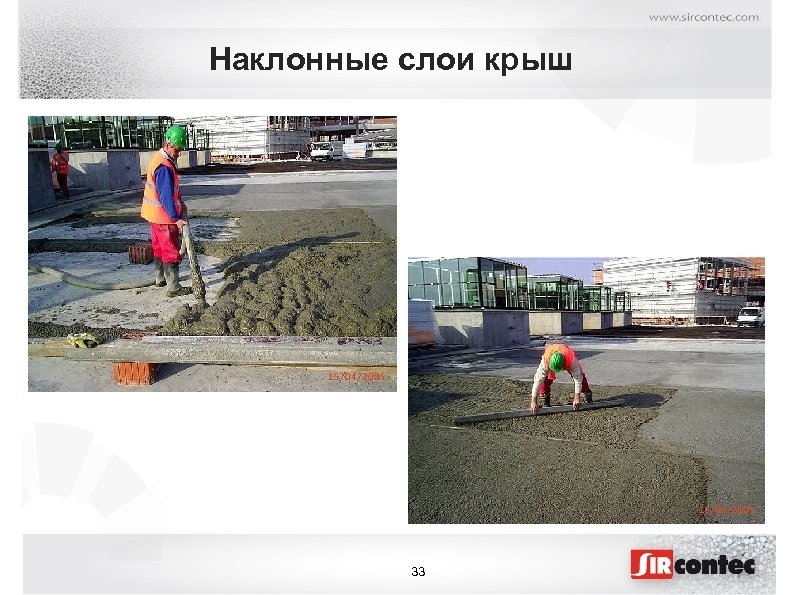

Наклонные слои крыш 33 Наклонные слои крыш 33

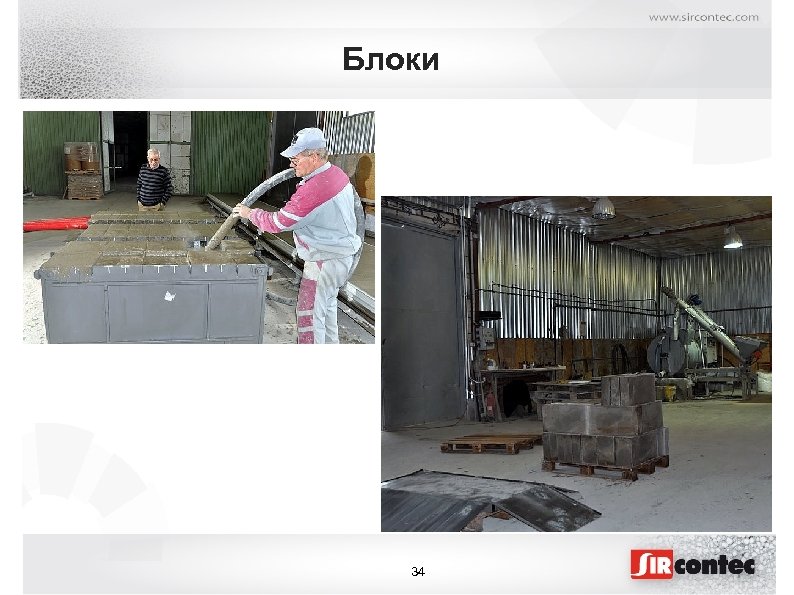

Блоки 34 Блоки 34

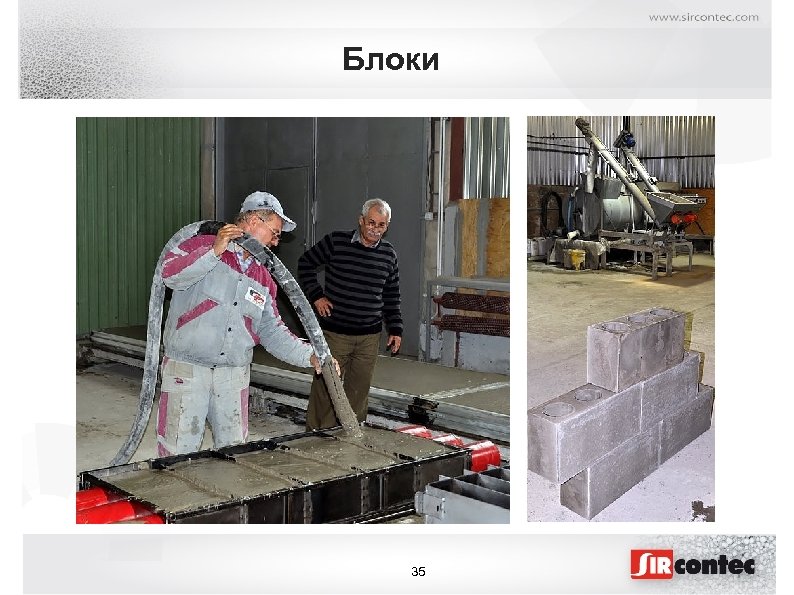

Блоки 35 Блоки 35

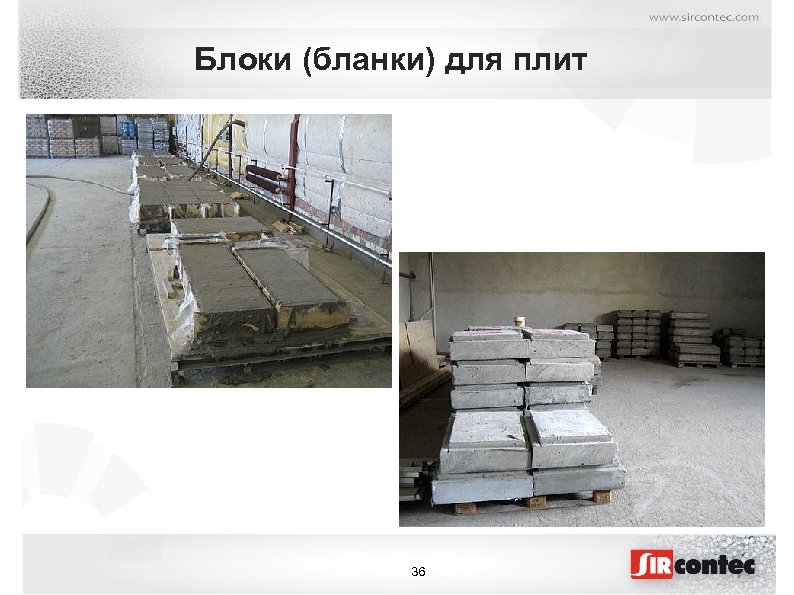

Блоки (бланки) для плит 36 Блоки (бланки) для плит 36

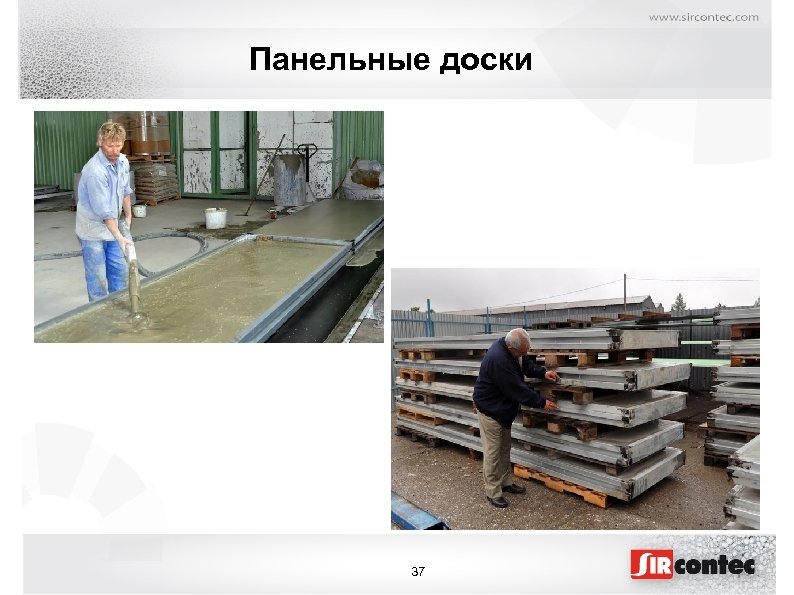

Панельные доски 37 Панельные доски 37

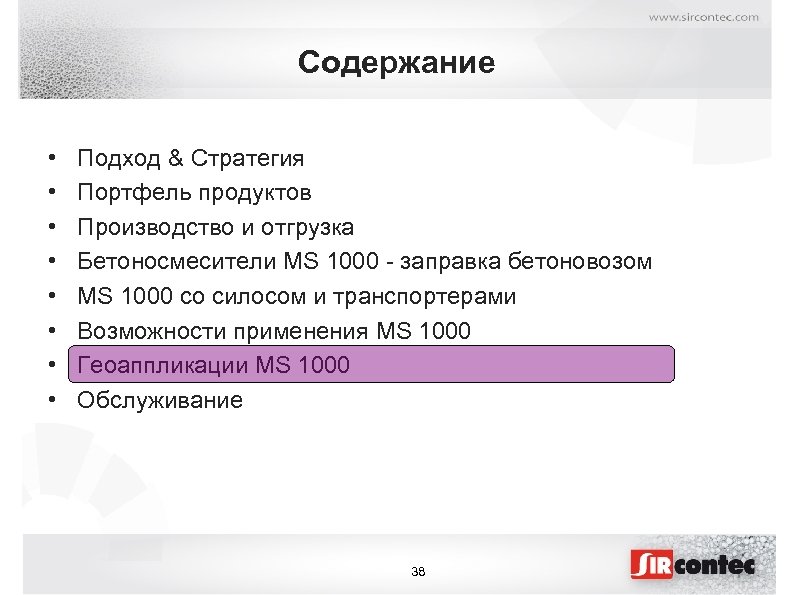

Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 - заправка бетоновозом MS 1000 со силосом и транспортерами Возможности применения MS 1000 Геоаппликации MS 1000 Обслуживание 38

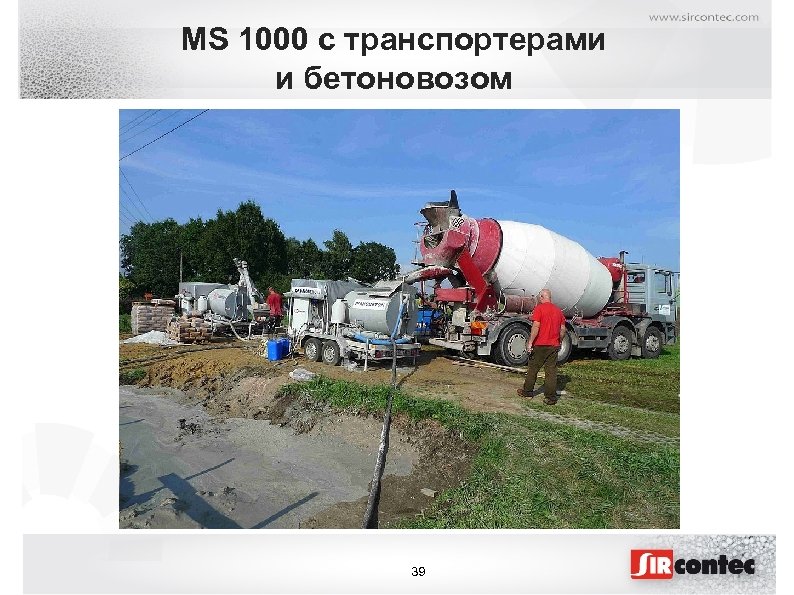

MS 1000 с транспортерами и бетоновозом 39 MS 1000 с транспортерами и бетоновозом 39

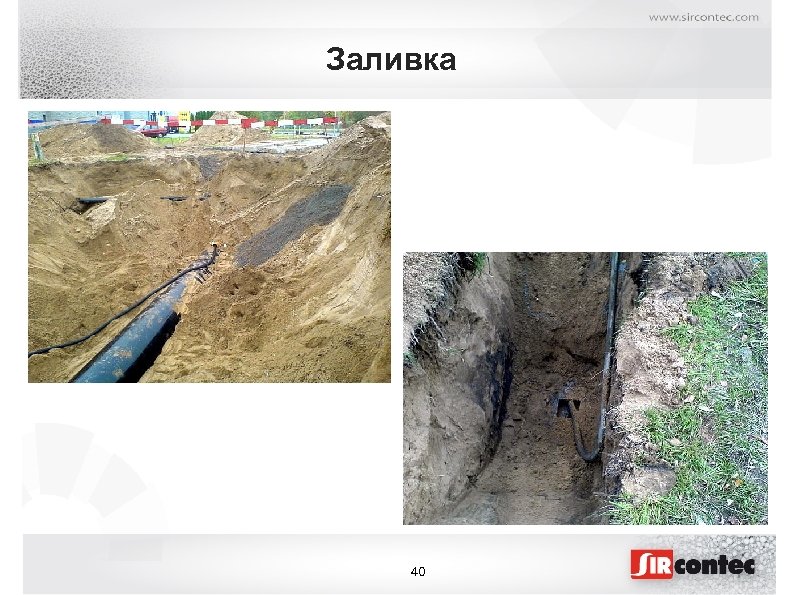

Заливка 40 Заливка 40

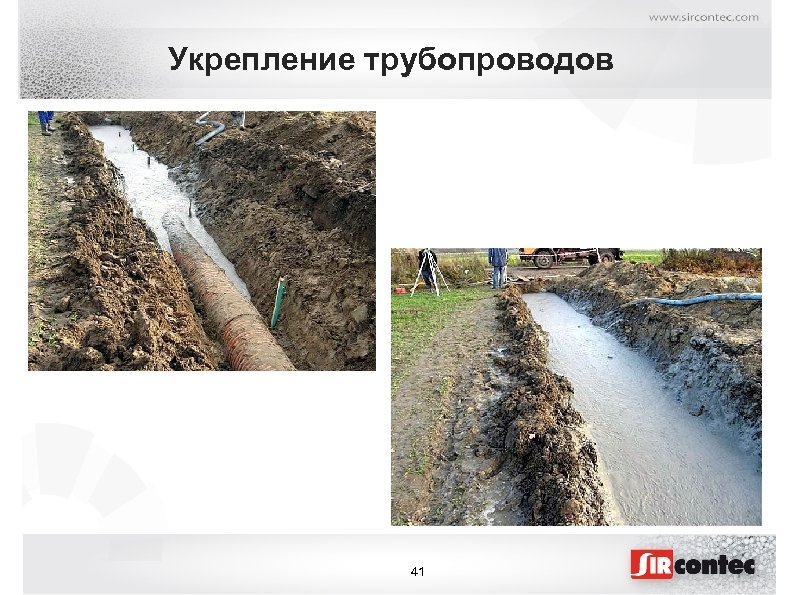

Укрепление трубопроводов 41 Укрепление трубопроводов 41

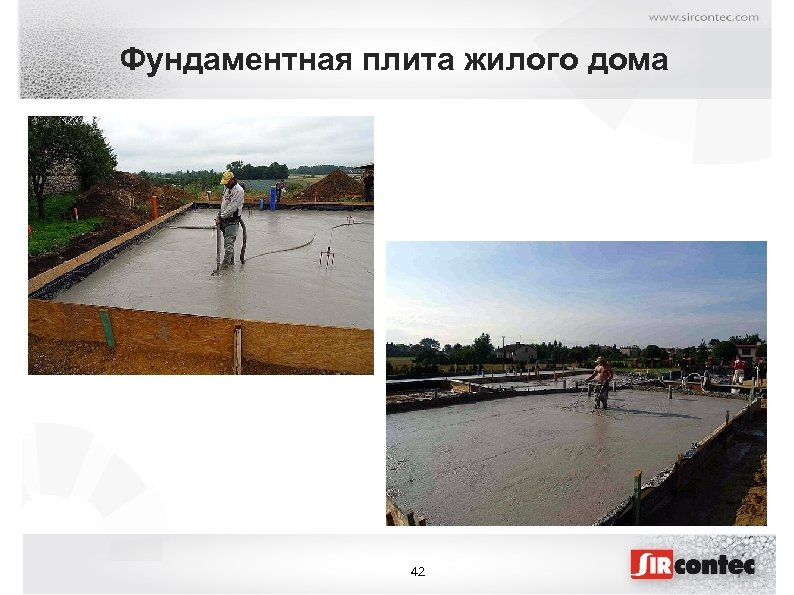

Фундаментная плита жилого дома 42 Фундаментная плита жилого дома 42

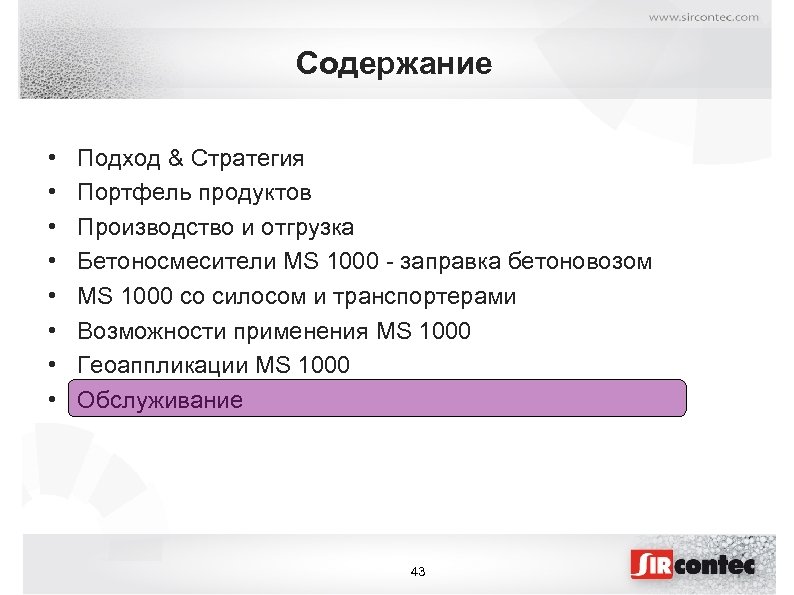

Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 Содержание • • Подход & Стратегия Портфель продуктов Производство и отгрузка Бетоносмесители MS 1000 - заправка бетоновозом MS 1000 со силосом и транспортерами Возможности применения MS 1000 Геоаппликации MS 1000 Обслуживание 43

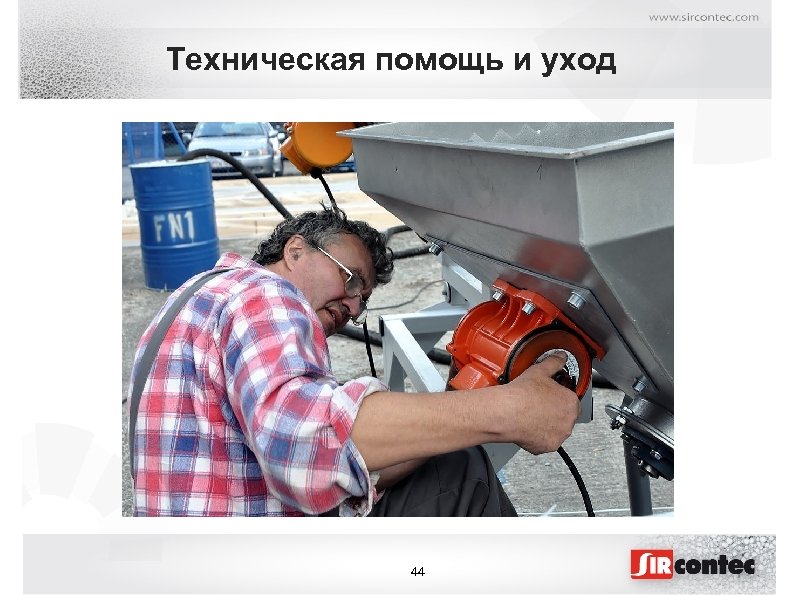

Техническая помощь и уход 44 Техническая помощь и уход 44

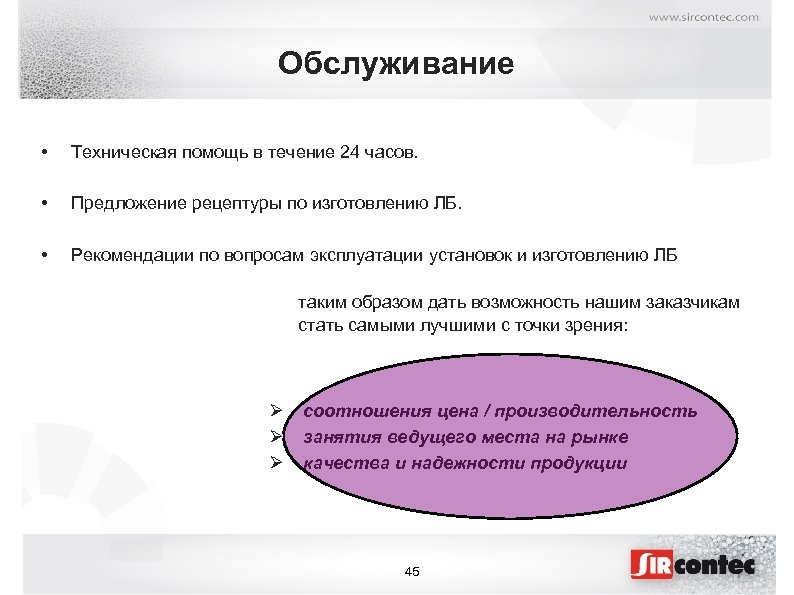

Обслуживание • Техническая помощь в течение 24 часов. • Предложение рецептуры по изготовлению ЛБ. Обслуживание • Техническая помощь в течение 24 часов. • Предложение рецептуры по изготовлению ЛБ. • Рекомендации по вопросам эксплуатации установок и изготовлению ЛБ таким образом дать возможность нашим заказчикам стать самыми лучшими с точки зрения: Ø Ø Ø соотношения цена / производительность занятия ведущего места на рынке качества и надежности продукции 45

Благодарим за внимание! ООО Благодарим за внимание! ООО "Стройстав СМ" 107076 Россия, г. Москва ул. Стромынка д. 19 корп. 2 тел. / факс: 8(499) 269 -5177 моб. : +7 916 662 1146 strojstav. [email protected] ru www. strojstav. net ОГРН : 1097746615636 ИНН : 7718779033 КПП : 771801001 46
