ООО «Гидробур-сервис» Механизм подачи долота NTD MP-120 614025, г. Пермь, ул. Героев Хасана, д. 105, корп. 162 Тел/факс: +7 (342) 259 -39 -17, 259 -39 -16 E-mail@gbs. nt-serv. com www. gidrobur-s. ru 1

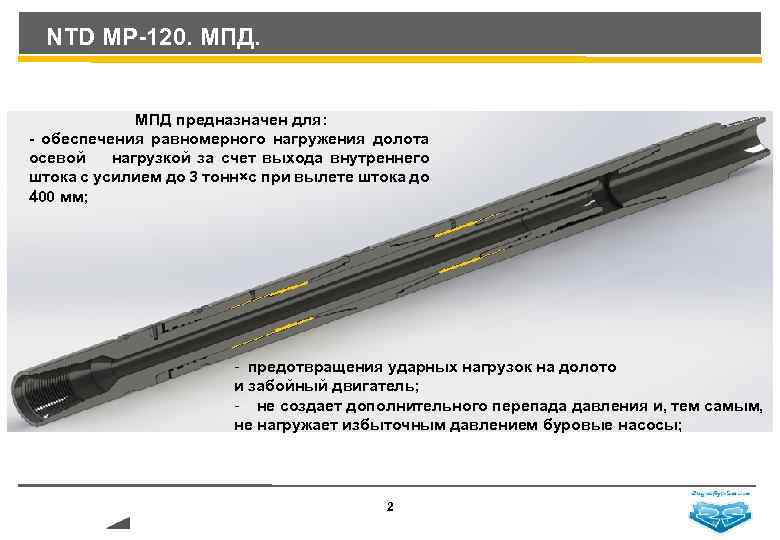

NTD MP-120. МПД предназначен для: - обеспечения равномерного нагружения долота осевой нагрузкой за счет выхода внутреннего штока с усилием до 3 тонн×с при вылете штока до 400 мм; - предотвращения ударных нагрузок на долото и забойный двигатель; - не создает дополнительного перепада давления и, тем самым, не нагружает избыточным давлением буровые насосы; 2
NTD MP-120. МПД. 1 – шток шлицевый; 2 – корпус нижний; 3 – переводник шлицевый; 4 – корпус верхний; 4 3 2 1 7 6 5 5 – маслонаполненная камера; 6 – поршень; 7 – переводник. 3

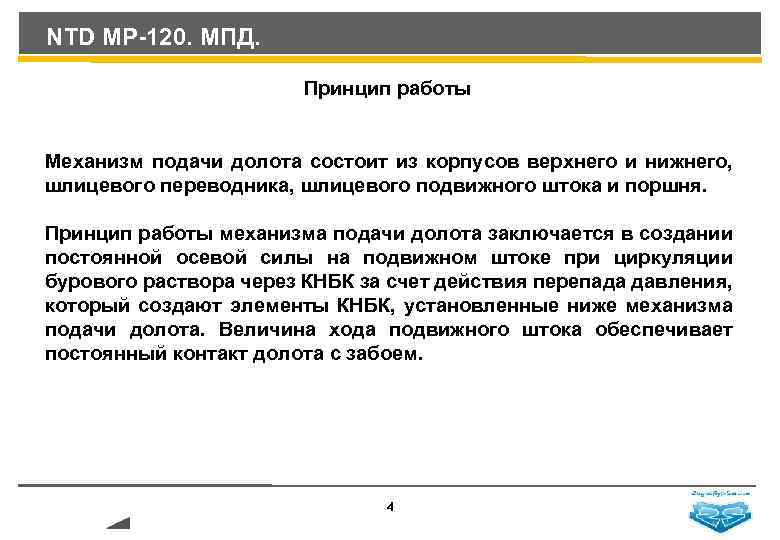

NTD MP-120. МПД. Принцип работы Механизм подачи долота состоит из корпусов верхнего и нижнего, шлицевого переводника, шлицевого подвижного штока и поршня. Принцип работы механизма подачи долота заключается в создании постоянной осевой силы на подвижном штоке при циркуляции бурового раствора через КНБК за счет действия перепада давления, который создают элементы КНБК, установленные ниже механизма подачи долота. Величина хода подвижного штока обеспечивает постоянный контакт долота с забоем. 4

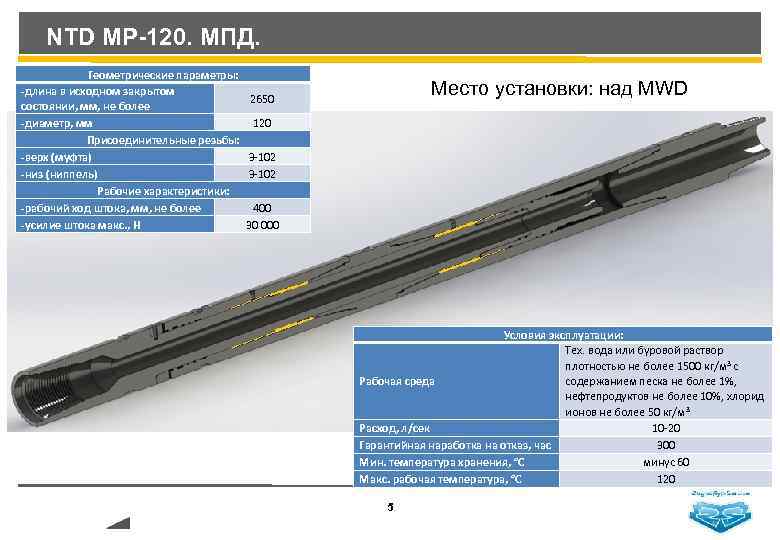

NTD MP-120. МПД. Геометрические параметры: -длина в исходном закрытом состоянии, мм, не более -диаметр, мм Присоединительные резьбы: -верх (муфта) -низ (ниппель) Рабочие характеристики: -рабочий ход штока, мм, не более -усилие штока макс. , Н Место установки: над MWD 2650 120 З-102 400 30 000 Условия эксплуатации: Тех. вода или буровой раствор плотностью не более 1500 кг/м 3 с Рабочая среда содержанием песка не более 1%, нефтепродуктов не более 10%, хлорид ионов не более 50 кг/м 3 Расход, л/сек 10 -20 Гарантийная наработка на отказ, час 300 Мин. температура хранения, °С минус 60 Макс. рабочая температура, °С 120 5

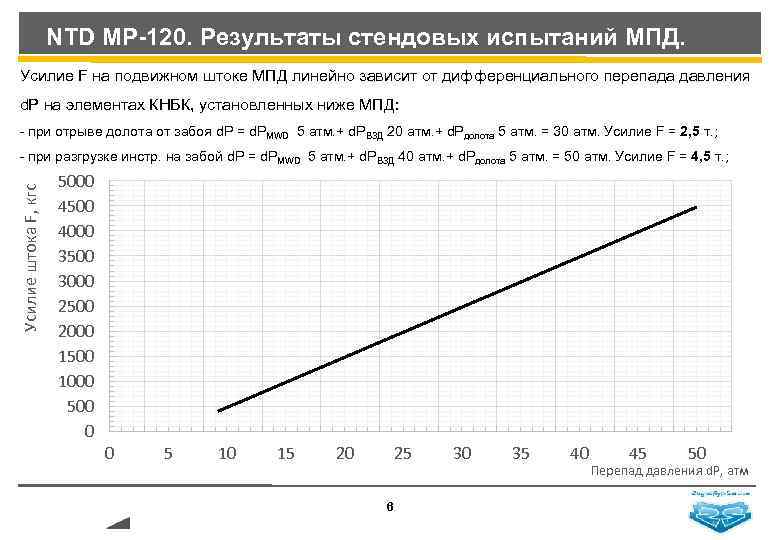

NTD MP-120. Результаты стендовых испытаний МПД. Усилие F на подвижном штоке МПД линейно зависит от дифференциального перепада давления d. P на элементах КНБК, установленных ниже МПД: - при отрыве долота от забоя d. P = d. PMWD 5 атм. + d. PВЗД 20 атм. + d. Pдолота 5 атм. = 30 атм. Усилие F = 2, 5 т. ; Усилие штока F, кгс - при разгрузке инстр. на забой d. P = d. PMWD 5 атм. + d. PВЗД 40 атм. + d. Pдолота 5 атм. = 50 атм. Усилие F = 4, 5 т. ; 5000 4500 4000 3500 3000 2500 2000 1500 1000 500 0 0 5 10 15 20 25 6 30 35 40 45 50 Перепад давления d. P, атм
NTD MP-120. Результаты опытно-промышленных испытаний. 1. Использование МПД позволяет увеличить механическую скорость проходки на 8÷ 14%. № № МПД 1 1441 2 3 Место испытания Скважина № 25059, залежь 224 (Татарстан) Скважина № 507, куст 8, 1454 Островное (ХМАО) Скважина № 6235, куст 524, 1453 Вынгапуровское (ЯНАО) Период Интервал по стволу скважины, м 03. 05. 2017 11. 05. 2017 25. 04. 2017 09. 05. 2017 695 -966 и 966 -1260 2363 -2965 и 2965 -3349 13. 05. 20172 1. 05. 2017 2264 -3123 МСП на сравниваемой Увеличение скважине, м/ч МСП*, % Наработка, ч МСП, м/ч 104, 7 25 -11, 5 23, 1 -10, 3 8… 10, 4 223 Нет данных 133, 21 15, 07 13, 3 14 *Для определения влияния МПД на механическую скорость проходки (МСП) сравнивались значения МСП при бурении без использования МПД аналогичного интервала соседней скважины, обладающей похожими геологическими условиями и конструкцией. 7
NTD MP-120. Результаты опытно промышленных испытаний. Износ внутренних рядов резцов долота при бурении интервала с использованием МПД составил 1 ед. или 12, 5%, при бурении без использования МПД – 3 ед. или 37, 5%. Таким образом, износ долота уменьшен на 2 ед. (25%). Первый интервал бурения (692 -990 м) скважины 25058 (без использования МПД). Долото PDC 155, 6 V 613 DG 1 X Первый интервал бурения (695 -966 м) скважины 25059 (с использованием МПД). Долото PDC 155, 6 V 613 DG 1 X Код износа до спуска: 2 -1 -CT-C-X-IN-WT-TD Код износа до спуска: «Новое» Код износа после подъема: 3 -1 -RO-N-X-IN-BT-TD Код износа после подъема: 3 -1 -CT -N/S/G-X-IN-WT-BHA Износ внутренних рядов резцов долота при бурении интервала с использованием МПД составил 0 ед. или 0%, при бурении без использования МПД – 1 ед. или 12, 5%. Таким образом, износ долота уменьшен на 1 ед. (12, 5%). Второй интервал бурения (990 -1382, 5 м) скважины 25058 (без использования МПД). Долото PDC 155, 6 V 516 DG 1 Второй интервал бурения (966 -1260 м) скважины 25059 (с использованием МПД). Долото PDC 155, 6 V 613 DG 1 X Код износа до спуска: 1 -1 -CT-C-X-IN-RR-TD Код износа после подъема: Код износа до спуска: «Новое» 1 -1 -CT-C-X-IN-BU-TD 8 Код износа после подъема: 1 -1 -BF-G-X-IN-WT-TD
