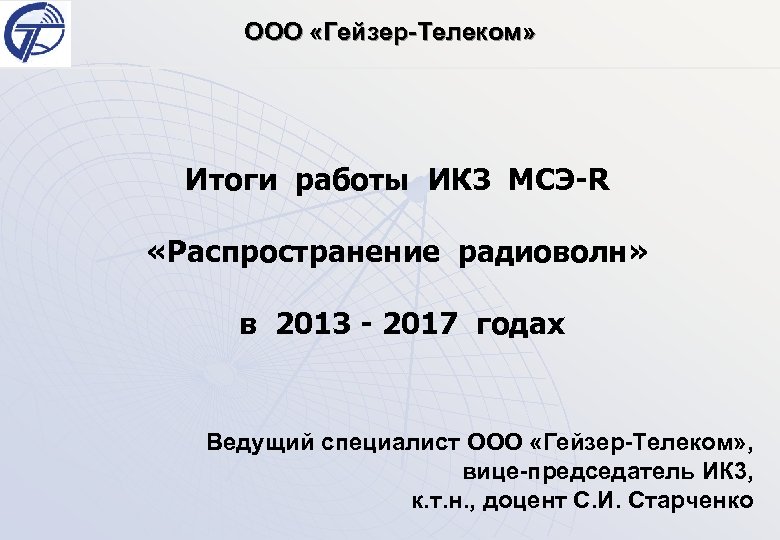

ООО «Гейзер-Телеком» Итоги работы ИК 3 МСЭ-R «Распространение радиоволн» в 2013 - 2017 годах Ведущий специалист ООО «Гейзер-Телеком» , вице-председатель ИК 3, к. т. н. , доцент С. И. Старченко

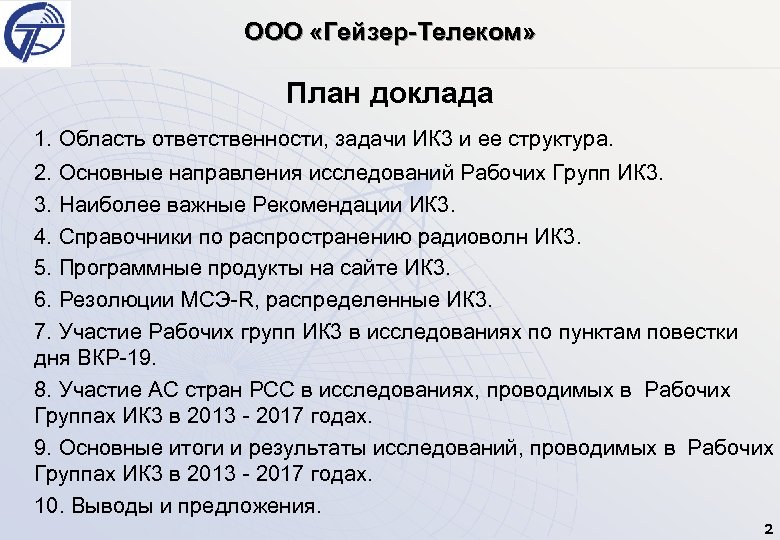

ООО «Гейзер-Телеком» План доклада 1. Область ответственности, задачи ИК 3 и ее структура. 2. Основные направления исследований Рабочих Групп ИК 3. 3. Наиболее важные Рекомендации ИК 3. 4. Справочники по распространению радиоволн ИК 3. 5. Программные продукты на сайте ИК 3. 6. Резолюции МСЭ-R, распределенные ИК 3. 7. Участие Рабочих групп ИК 3 в исследованиях по пунктам повестки дня ВКР-19. 8. Участие АС стран РСС в исследованиях, проводимых в Рабочих Группах ИК 3 в 2013 - 2017 годах. 9. Основные итоги и результаты исследований, проводимых в Рабочих Группах ИК 3 в 2013 - 2017 годах. 10. Выводы и предложения. 2

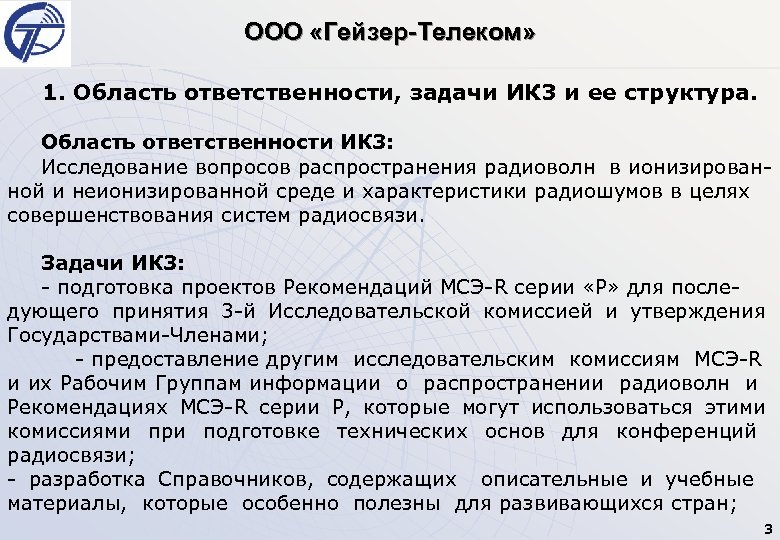

ООО «Гейзер-Телеком» 1. Область ответственности, задачи ИК 3 и ее структура. Область ответственности ИК 3: Исследование вопросов распространения радиоволн в ионизирован- ной и неионизированной среде и характеристики радиошумов в целях совершенствования систем радиосвязи. Задачи ИК 3: - подготовка проектов Рекомендаций МСЭ-R серии «P» для последующего принятия 3 -й Исследовательской комиссией и утверждения Государствами-Членами; - предоставление другим исследовательским комиссиям МСЭ-R и их Рабочим Группам информации о распространении радиоволн и Рекомендациях МСЭ-R серии Р, которые могут использоваться этими комиссиями при подготовке технических основ для конференций радиосвязи; - разработка Справочников, содержащих описательные и учебные материалы, которые особенно полезны для развивающихся стран; 3

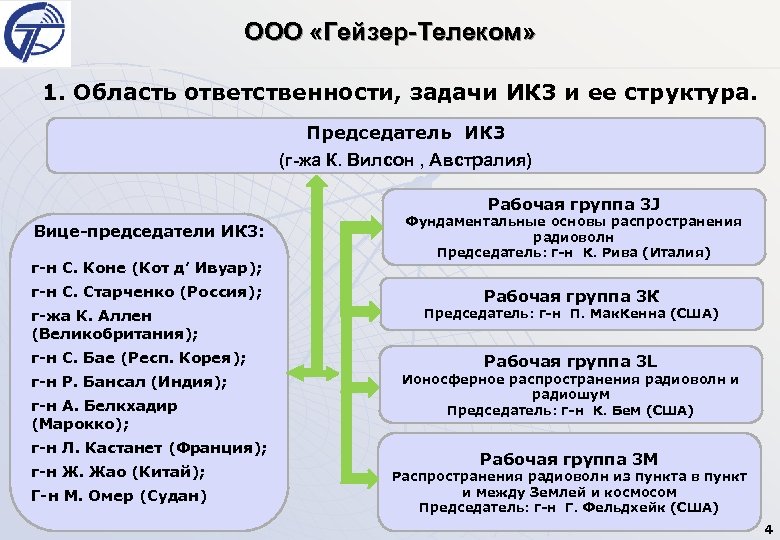

ООО «Гейзер-Телеком» 1. Область ответственности, задачи ИК 3 и ее структура. Председатель ИК 3 (г-жа К. Вилсон , Австралия) Рабочая группа 3 J Вице-председатели ИК 3: г-н С. Коне (Кот д’ Ивуар); г-н С. Старченко (Россия); г-жа К. Аллен (Великобритания); г-н С. Бае (Респ. Корея); г-н Р. Бансал (Индия); г-н А. Белкхадир (Марокко); г-н Л. Кастанет (Франция); г-н Ж. Жао (Китай); Г-н М. Омер (Судан) Фундаментальные основы распространения радиоволн Председатель: г-н К. Рива (Италия) Рабочая группа 3 К Председатель: г-н П. Мак. Кенна (США) Рабочая группа 3 L Ионосферное распространения радиоволн и радиошум Председатель: г-н К. Бем (США) Рабочая группа 3 М Распространения радиоволн из пункта в пункт и между Землей и космосом Председатель: г-н Г. Фельдхейк (США) 4

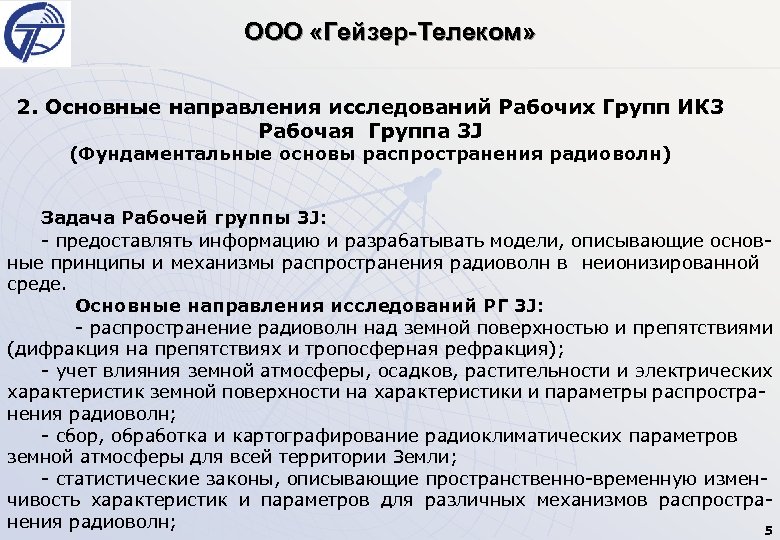

ООО «Гейзер-Телеком» 2. Основные направления исследований Рабочих Групп ИК 3 Рабочая Группа 3 J (Фундаментальные основы распространения радиоволн) Задача Рабочей группы 3 J: - предоставлять информацию и разрабатывать модели, описывающие основ- ные принципы и механизмы распространения радиоволн в неионизированной среде. Основные направления исследований РГ 3 J: - распространение радиоволн над земной поверхностью и препятствиями (дифракция на препятствиях и тропосферная рефракция); - учет влияния земной атмосферы, осадков, растительности и электрических характеристик земной поверхности на характеристики и параметры распростра- нения радиоволн; - сбор, обработка и картографирование радиоклиматических параметров земной атмосферы для всей территории Земли; - статистические законы, описывающие пространственно-временную изменчивость характеристик и параметров для различных механизмов распространения радиоволн; 5

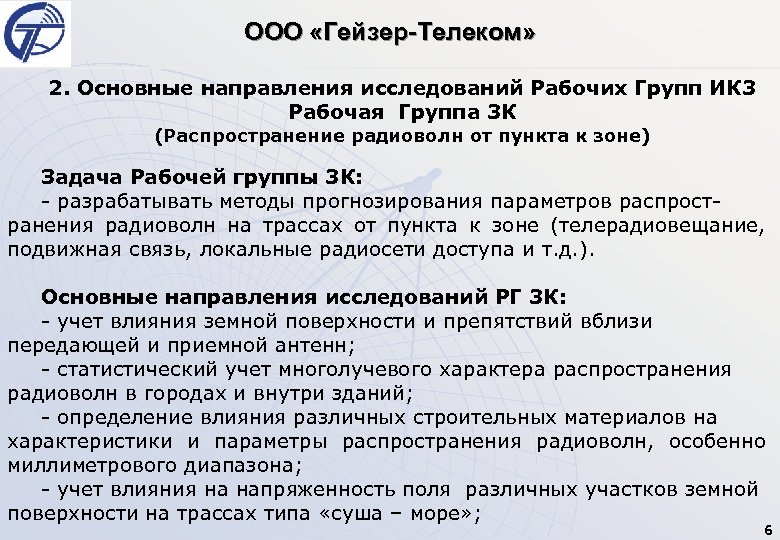

ООО «Гейзер-Телеком» 2. Основные направления исследований Рабочих Групп ИК 3 Рабочая Группа 3 К (Распространение радиоволн от пункта к зоне) Задача Рабочей группы 3 К: - разрабатывать методы прогнозирования параметров распрост- ранения радиоволн на трассах от пункта к зоне (телерадиовещание, подвижная связь, локальные радиосети доступа и т. д. ). Основные направления исследований РГ 3 К: - учет влияния земной поверхности и препятствий вблизи передающей и приемной антенн; - статистический учет многолучевого характера распространения радиоволн в городах и внутри зданий; - определение влияния различных строительных материалов на характеристики и параметры распространения радиоволн, особенно миллиметрового диапазона; - учет влияния на напряженность поля различных участков земной поверхности на трассах типа «суша – море» ; 6

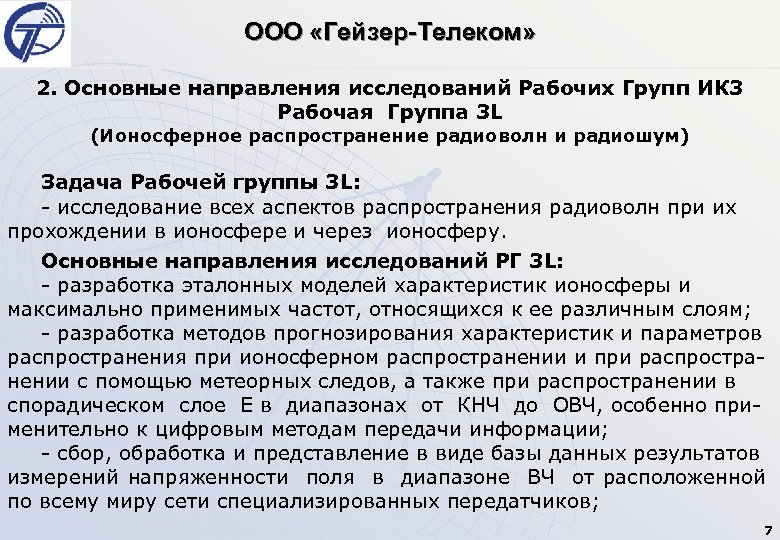

ООО «Гейзер-Телеком» 2. Основные направления исследований Рабочих Групп ИК 3 Рабочая Группа 3 L (Ионосферное распространение радиоволн и радиошум) Задача Рабочей группы 3 L: - исследование всех аспектов распространения радиоволн при их прохождении в ионосфере и через ионосферу. Основные направления исследований РГ 3 L: - разработка эталонных моделей характеристик ионосферы и максимально применимых частот, относящихся к ее различным слоям; - разработка методов прогнозирования характеристик и параметров распространения при ионосферном распространении и при распространении с помощью метеорных следов, а также при распространении в спорадическом слое E в диапазонах от КНЧ до ОВЧ, особенно применительно к цифровым методам передачи информации; - сбор, обработка и представление в виде базы данных результатов измерений напряженности поля в диапазоне ВЧ от расположенной по всему миру сети специализированных передатчиков; 7

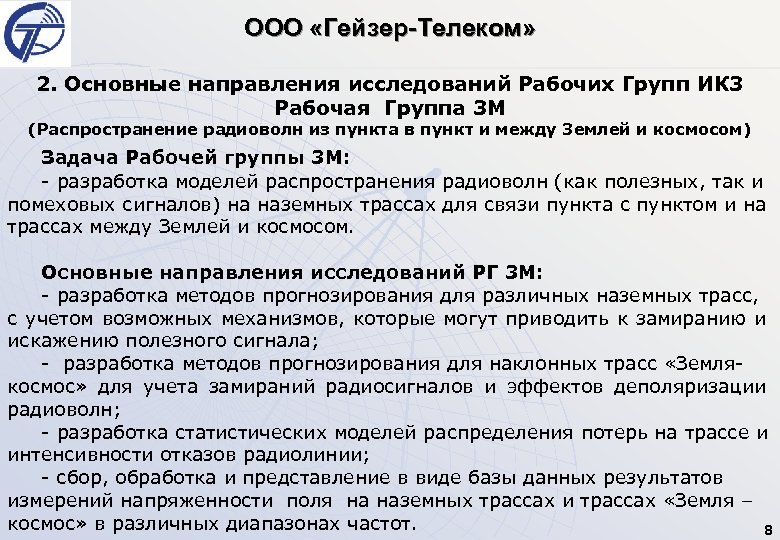

ООО «Гейзер-Телеком» 2. Основные направления исследований Рабочих Групп ИК 3 Рабочая Группа 3 М (Распространение радиоволн из пункта в пункт и между Землей и космосом) Задача Рабочей группы 3 М: - разработка моделей распространения радиоволн (как полезных, так и помеховых сигналов) на наземных трассах для связи пункта с пунктом и на трассах между Землей и космосом. Основные направления исследований РГ 3 М: - разработка методов прогнозирования для различных наземных трасс, с учетом возможных механизмов, которые могут приводить к замиранию и искажению полезного сигнала; - разработка методов прогнозирования для наклонных трасс «Землякосмос» для учета замираний радиосигналов и эффектов деполяризации радиоволн; - разработка статистических моделей распределения потерь на трассе и интенсивности отказов радиолинии; - сбор, обработка и представление в виде базы данных результатов измерений напряженности поля на наземных трассах и трассах «Земля – космос» в различных диапазонах частот. 8

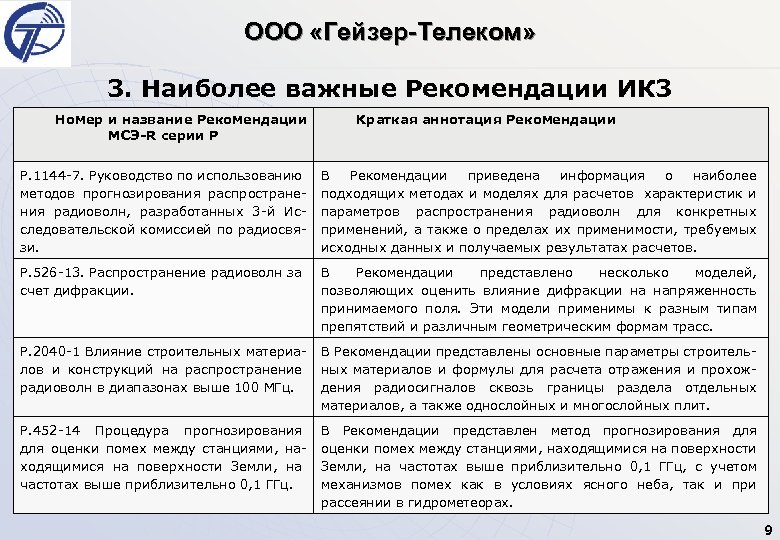

ООО «Гейзер-Телеком» 3. Наиболее важные Рекомендации ИК 3 Номер и название Рекомендации МСЭ-R серии Р Краткая аннотация Рекомендации Р. 1144 -7. Руководство по использованию методов прогнозирования распространения радиоволн, разработанных 3 -й Исследовательской комиссией по радиосвязи. В Рекомендации приведена информация о наиболее подходящих методах и моделях для расчетов характеристик и параметров распространения радиоволн для конкретных применений, а также о пределах их применимости, требуемых исходных данных и получаемых результатах расчетов. Р. 526 -13. Распространение радиоволн за счет дифракции. В Рекомендации представлено несколько моделей, позволяющих оценить влияние дифракции на напряженность принимаемого поля. Эти модели применимы к разным типам препятствий и различным геометрическим формам трасс. Р. 2040 -1 Влияние строительных материалов и конструкций на распространение радиоволн в диапазонах выше 100 МГц. В Рекомендации представлены основные параметры строитель- ных материалов и формулы для расчета отражения и прохож- дения радиосигналов сквозь границы раздела отдельных материалов, а также однослойных и многослойных плит. P. 452 -14 Процедура прогнозирования для оценки помех между станциями, находящимися на поверхности Земли, на частотах выше приблизительно 0, 1 ГГц. В Рекомендации представлен метод прогнозирования для оценки помех между станциями, находящимися на поверхности Земли, на частотах выше приблизительно 0, 1 ГГц, с учетом механизмов помех как в условиях ясного неба, так и при рассеянии в гидрометеорах. 9

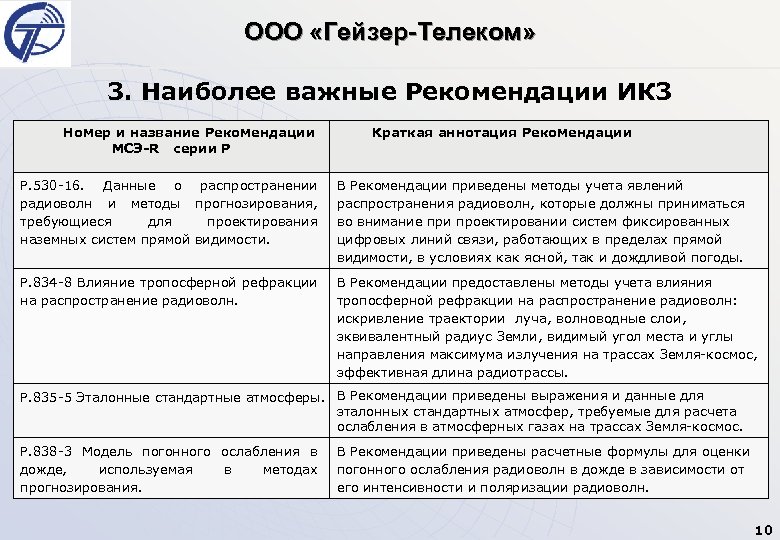

ООО «Гейзер-Телеком» 3. Наиболее важные Рекомендации ИК 3 Номер и название Рекомендации МСЭ-R серии Р Краткая аннотация Рекомендации Р. 530 -16. Данные о распространении радиоволн и методы прогнозирования, требующиеся для проектирования наземных систем прямой видимости. В Рекомендации приведены методы учета явлений распространения радиоволн, которые должны приниматься во внимание при проектировании систем фиксированных цифровых линий связи, работающих в пределах прямой видимости, в условиях как ясной, так и дождливой погоды. P. 834 -8 Влияние тропосферной рефракции на распространение радиоволн. В Рекомендации предоставлены методы учета влияния тропосферной рефракции на распространение радиоволн: искривление траектории луча, волноводные слои, эквивалентный радиус Земли, видимый угол места и углы направления максимума излучения на трассах Земля-космос, эффективная длина радиотрассы. P. 835 -5 Эталонные стандартные атмосферы. В Рекомендации приведены выражения и данные для эталонных стандартных атмосфер, требуемые для расчета ослабления в атмосферных газах на трассах Земля-космос. P. 838 -3 Модель погонного ослабления в дожде, используемая в методах прогнозирования. В Рекомендации приведены расчетные формулы для оценки погонного ослабления радиоволн в дожде в зависимости от его интенсивности и поляризации радиоволн. 10

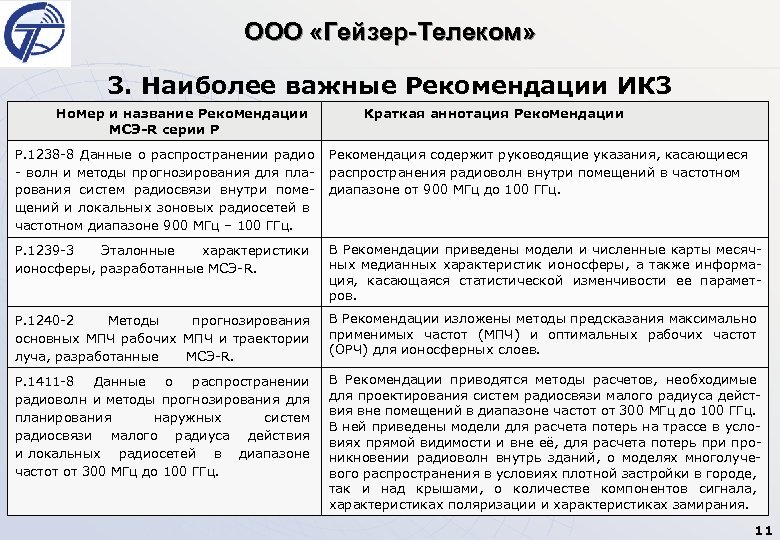

ООО «Гейзер-Телеком» 3. Наиболее важные Рекомендации ИК 3 Номер и название Рекомендации МСЭ-R серии Р Краткая аннотация Рекомендации P. 1238 -8 Данные о распространении радио - волн и методы прогнозирования для пларования систем радиосвязи внутри помещений и локальных зоновых радиосетей в частотном диапазоне 900 МГц – 100 ГГц. Рекомендация содержит руководящие указания, касающиеся распространения радиоволн внутри помещений в частотном диапазоне от 900 МГц до 100 ГГц. P. 1239 -3 Эталонные характеристики ионосферы, разработанные МСЭ-R. В Рекомендации приведены модели и численные карты месячных медианных характеристик ионосферы, а также информация, касающаяся статистической изменчивости ее параметров. P. 1240 -2 Методы прогнозирования основных МПЧ рабочих МПЧ и траектории луча, разработанные МСЭ-R. В Рекомендации изложены методы предсказания максимально применимых частот (МПЧ) и оптимальных рабочих частот (ОРЧ) для ионосферных слоев. P. 1411 -8 Данные о распространении радиоволн и методы прогнозирования для планирования наружных систем радиосвязи малого радиуса действия и локальных радиосетей в диапазоне частот от 300 МГц до 100 ГГц. В Рекомендации приводятся методы расчетов, необходимые для проектирования систем радиосвязи малого радиуса действия вне помещений в диапазоне частот от 300 МГц до 100 ГГц. В ней приведены модели для расчета потерь на трассе в условиях прямой видимости и вне её, для расчета потерь при проникновении радиоволн внутрь зданий, о моделях многолучевого распространения в условиях плотной застройки в городе, так и над крышами, о количестве компонентов сигнала, характеристиках поляризации и характеристиках замирания. 11

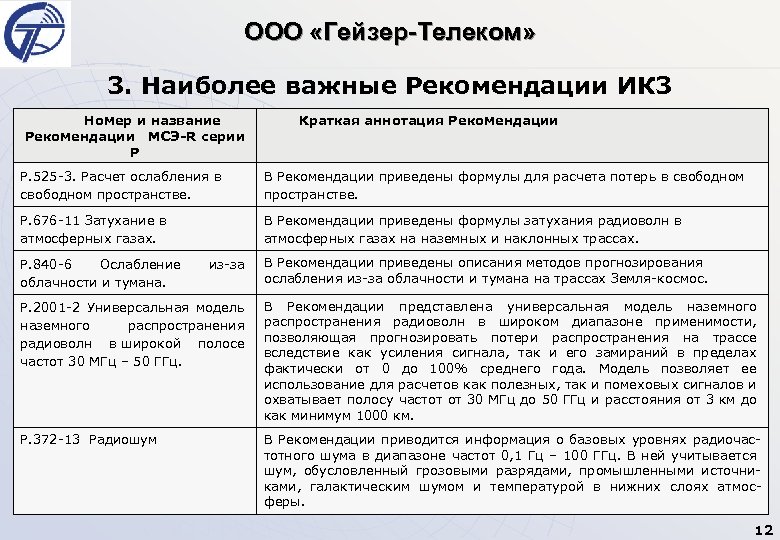

ООО «Гейзер-Телеком» 3. Наиболее важные Рекомендации ИК 3 Номер и название Рекомендации МСЭ-R серии Р Краткая аннотация Рекомендации Р. 525 -3. Расчет ослабления в свободном пространстве. В Рекомендации приведены формулы для расчета потерь в свободном пространстве. P. 676 -11 Затухание в атмосферных газах. В Рекомендации приведены формулы затухания радиоволн в атмосферных газах на наземных и наклонных трассах. P. 840 -6 Ослабление облачности и тумана. из-за В Рекомендации приведены описания методов прогнозирования ослабления из-за облачности и тумана на трассах Земля-космос. P. 2001 -2 Универсальная модель наземного распространения радиоволн в широкой полосе частот 30 МГц – 50 ГГц. В Рекомендации представлена универсальная модель наземного распространения радиоволн в широком диапазоне применимости, позволяющая прогнозировать потери распространения на трассе вследствие как усиления сигнала, так и его замираний в пределах фактически от 0 до 100% среднего года. Модель позволяет ее использование для расчетов как полезных, так и помеховых сигналов и охватывает полосу частот от 30 МГц до 50 ГГц и расстояния от 3 км до как минимум 1000 км. Р. 372 -13 Радиошум В Рекомендации приводится информация о базовых уровнях радиочастотного шума в диапазоне частот 0, 1 Гц – 100 ГГц. В ней учитывается шум, обусловленный грозовыми разрядами, промышленными источниками, галактическим шумом и температурой в нижних слоях атмосферы. 12

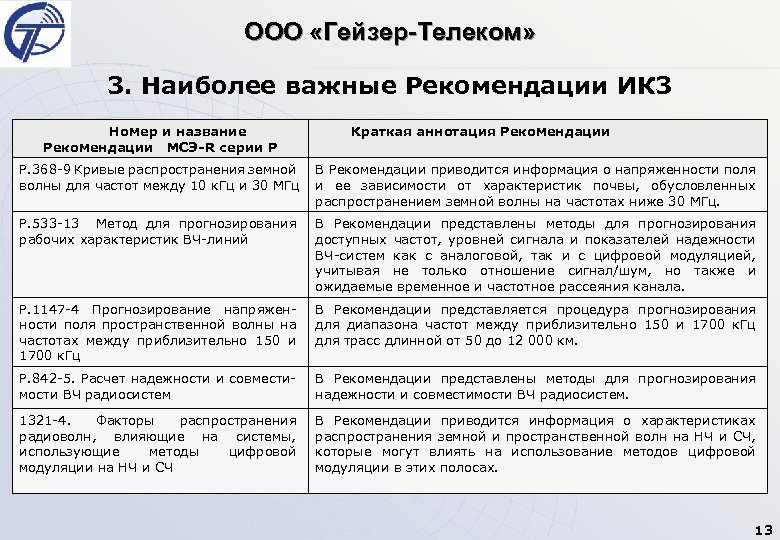

ООО «Гейзер-Телеком» 3. Наиболее важные Рекомендации ИК 3 Номер и название Рекомендации МСЭ-R серии Р Краткая аннотация Рекомендации Р. 368 -9 Кривые распространения земной волны для частот между 10 к. Гц и 30 МГц В Рекомендации приводится информация о напряженности поля и ее зависимости от характеристик почвы, обусловленных распространением земной волны на частотах ниже 30 МГц. Р. 533 -13 Метод для прогнозирования рабочих характеристик ВЧ-линий В Рекомендации представлены методы для прогнозирования доступных частот, уровней сигнала и показателей надежности ВЧ-систем как с аналоговой, так и с цифровой модуляцией, учитывая не только отношение сигнал/шум, но также и ожидаемые временное и частотное рассеяния канала. Р. 1147 -4 Прогнозирование напряжен- ности поля пространственной волны на частотах между приблизительно 150 и 1700 к. Гц В Рекомендации представляется процедура прогнозирования для диапазона частот между приблизительно 150 и 1700 к. Гц для трасс длинной от 50 до 12 000 км. Р. 842 -5. Расчет надежности и совмести- мости ВЧ радиосистем В Рекомендации представлены методы для прогнозирования надежности и совместимости ВЧ радиосистем. 1321 -4. Факторы распространения радиоволн, влияющие на системы, использующие методы цифровой модуляции на НЧ и СЧ В Рекомендации приводится информация о характеристиках распространения земной и пространственной волн на НЧ и СЧ, которые могут влиять на использование методов цифровой модуляции в этих полосах. 13

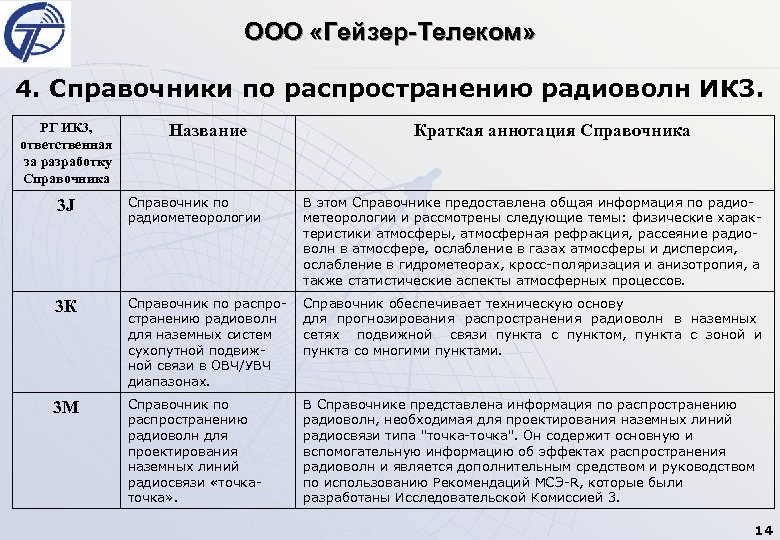

ООО «Гейзер-Телеком» 4. Справочники по распространению радиоволн ИК 3. РГ ИК 3, ответственная за разработку Справочника Название Краткая аннотация Справочника 3 J Справочник по радиометеорологии В этом Справочнике предоставлена общая информация по радиометеорологии и рассмотрены следующие темы: физические характеристики атмосферы, атмосферная рефракция, рассеяние радиоволн в атмосфере, ослабление в газах атмосферы и дисперсия, ослабление в гидрометеорах, кросс-поляризация и анизотропия, а также статистические аспекты атмосферных процессов. 3 К Справочник по распространению радиоволн для наземных систем сухопутной подвижной связи в ОВЧ/УВЧ диапазонах. Справочник обеспечивает техническую основу для прогнозирования распространения радиоволн в наземных сетях подвижной связи пункта с пунктом, пункта с зоной и пункта со многими пунктами. 3 М Справочник по распространению радиоволн для проектирования наземных линий радиосвязи «точка» . В Справочнике представлена информация по распространению радиоволн, необходимая для проектирования наземных линий радиосвязи типа "точка-точка". Он содержит основную и вспомогательную информацию об эффектах распространения радиоволн и является дополнительным средством и руководством по использованию Рекомендаций МСЭ-R, которые были разработаны Исследовательской Комиссией 3. 14

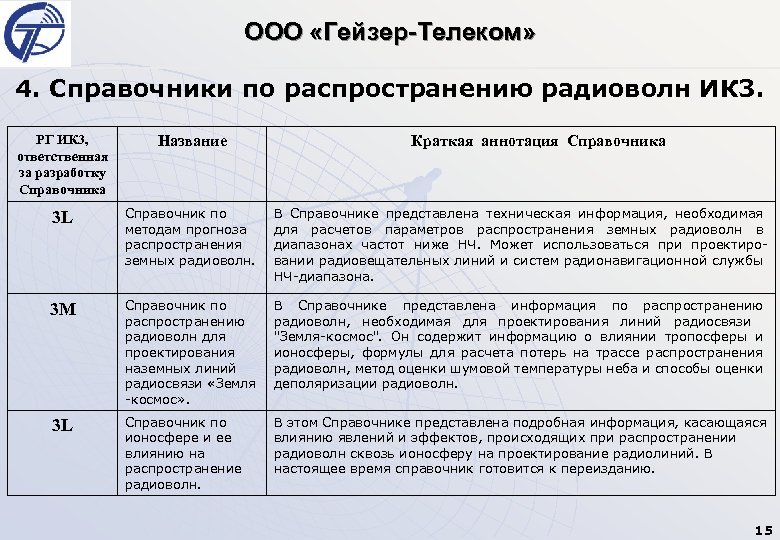

ООО «Гейзер-Телеком» 4. Справочники по распространению радиоволн ИК 3. РГ ИК 3, ответственная за разработку Справочника Название 3 L Справочник по методам прогноза распространения земных радиоволн. В Справочнике представлена техническая информация, необходимая для расчетов параметров распространения земных радиоволн в диапазонах частот ниже НЧ. Может использоваться при проектировании радиовещательных линий и систем радионавигационной службы НЧ-диапазона. 3 М Справочник по распространению радиоволн для проектирования наземных линий радиосвязи «Земля -космос» . В Справочнике представлена информация по распространению радиоволн, необходимая для проектирования линий радиосвязи "Земля-космос". Он содержит информацию о влиянии тропосферы и ионосферы, формулы для расчета потерь на трассе распространения радиоволн, метод оценки шумовой температуры неба и способы оценки деполяризации радиоволн. 3 L Справочник по ионосфере и ее влиянию на распространение радиоволн. В этом Справочнике представлена подробная информация, касающаяся влиянию явлений и эффектов, происходящих при распространении радиоволн сквозь ионосферу на проектирование радиолиний. В настоящее время справочник готовится к переизданию. Краткая аннотация Справочника 15

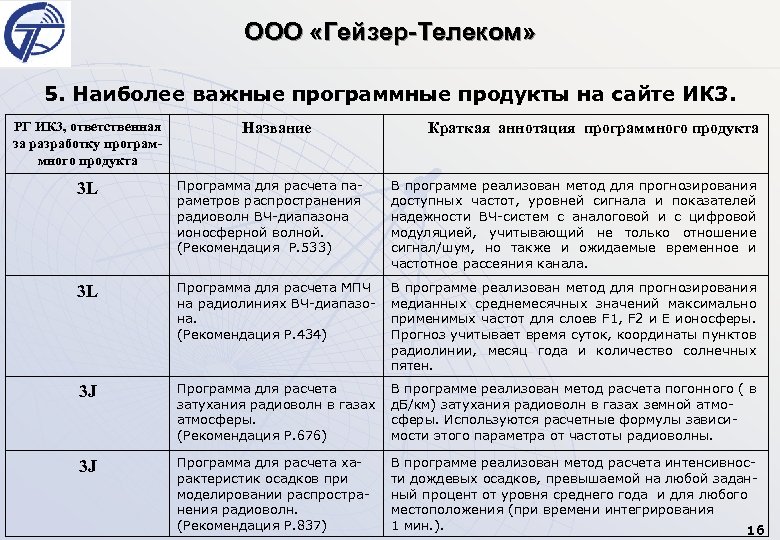

ООО «Гейзер-Телеком» 5. Наиболее важные программные продукты на сайте ИК 3. РГ ИК 3, ответственная за разработку программного продукта Название Краткая аннотация программного продукта 3 L Программа для расчета параметров распространения радиоволн ВЧ-диапазона ионосферной волной. (Рекомендация Р. 533) В программе реализован метод для прогнозирования доступных частот, уровней сигнала и показателей надежности ВЧ-систем с аналоговой и с цифровой модуляцией, учитывающий не только отношение сигнал/шум, но также и ожидаемые временное и частотное рассеяния канала. 3 L Программа для расчета МПЧ на радиолиниях ВЧ-диапазона. (Рекомендация Р. 434) В программе реализован метод для прогнозирования медианных среднемесячных значений максимально применимых частот для слоев F 1, F 2 и E ионосферы. Прогноз учитывает время суток, координаты пунктов радиолинии, месяц года и количество солнечных пятен. 3 J Программа для расчета затухания радиоволн в газах атмосферы. (Рекомендация Р. 676) В программе реализован метод расчета погонного ( в д. Б/км) затухания радиоволн в газах земной атмосферы. Используются расчетные формулы зависимости этого параметра от частоты радиоволны. 3 J Программа для расчета характеристик осадков при моделировании распространения радиоволн. (Рекомендация Р. 837) В программе реализован метод расчета интенсивности дождевых осадков, превышаемой на любой заданный процент от уровня среднего года и для любого местоположения (при времени интегрирования 1 мин. ). 16

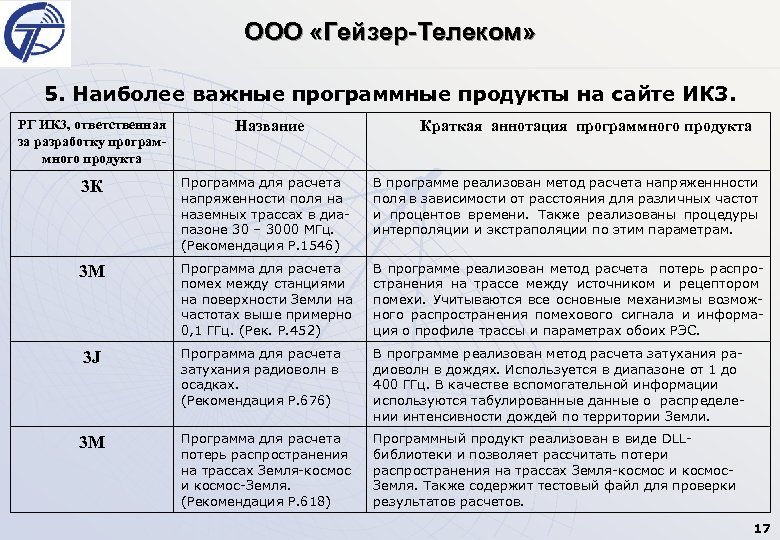

ООО «Гейзер-Телеком» 5. Наиболее важные программные продукты на сайте ИК 3. РГ ИК 3, ответственная за разработку программного продукта Название Краткая аннотация программного продукта 3 К Программа для расчета напряженности поля на наземных трассах в диапазоне 30 – 3000 МГц. (Рекомендация Р. 1546) В программе реализован метод расчета напряженнности поля в зависимости от расстояния для различных частот и процентов времени. Также реализованы процедуры интерполяции и экстраполяции по этим параметрам. 3 М Программа для расчета помех между станциями на поверхности Земли на частотах выше примерно 0, 1 ГГц. (Рек. Р. 452) В программе реализован метод расчета потерь распространения на трассе между источником и рецептором помехи. Учитываются все основные механизмы возможного распространения помехового сигнала и информация о профиле трассы и параметрах обоих РЭС. Программа для расчета затухания радиоволн в осадках. (Рекомендация Р. 676) В программе реализован метод расчета затухания радиоволн в дождях. Используется в диапазоне от 1 до 400 ГГц. В качестве вспомогательной информации используются табулированные данные о распределении интенсивности дождей по территории Земли. Программа для расчета потерь распространения на трассах Земля-космос и космос-Земля. (Рекомендация Р. 618) Программный продукт реализован в виде DLLбиблиотеки и позволяет рассчитать потери распространения на трассах Земля-космос и космос. Земля. Также содержит тестовый файл для проверки результатов расчетов. 3 J 3 М 17

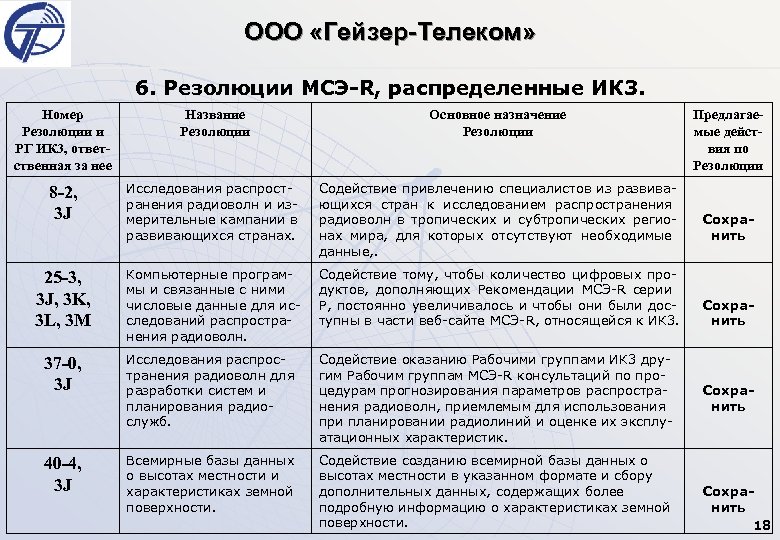

ООО «Гейзер-Телеком» 6. Резолюции МСЭ-R, распределенные ИК 3. Номер Резолюции и РГ ИК 3, ответственная за нее Название Резолюции Основное назначение Резолюции 8 -2, 3 J Исследования распространения радиоволн и измерительные кампании в развивающихся странах. Содействие привлечению специалистов из развивающихся стран к исследованием распространения радиоволн в тропических и субтропических регионах мира, для которых отсутствуют необходимые данные, . 25 -3, 3 J, 3 K, 3 L, 3 M Компьютерные программы и связанные с ними числовые данные для исследований распространения радиоволн. Содействие тому, чтобы количество цифровых продуктов, дополняющих Рекомендации МСЭ-R серии Р, постоянно увеличивалось и чтобы они были доступны в части веб-сайте МСЭ-R, относящейся к ИК 3. 37 -0, 3 J Исследования распространения радиоволн для разработки систем и планирования радиослужб. Содействие оказанию Рабочими группами ИК 3 другим Рабочим группам МСЭ-R консультаций по процедурам прогнозирования параметров распространения радиоволн, приемлемым для использования при планировании радиолиний и оценке их эксплуатационных характеристик. 40 -4, 3 J Всемирные базы данных о высотах местности и характеристиках земной поверхности. Содействие созданию всемирной базы данных о высотах местности в указанном формате и сбору дополнительных данных, содержащих более подробную информацию о характеристиках земной поверхности. Предлагаемые действия по Резолюции Сохранить 18

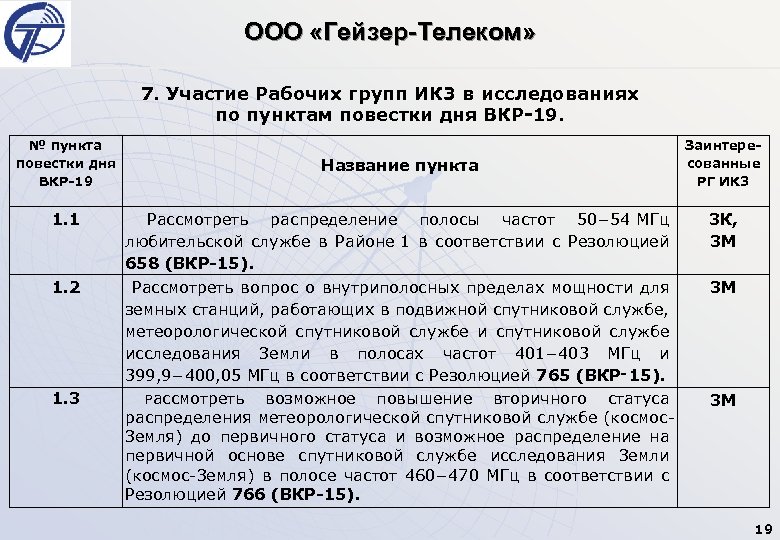

ООО «Гейзер-Телеком» 7. Участие Рабочих групп ИК 3 в исследованиях по пунктам повестки дня ВКР-19. № пункта повестки дня ВКР-19 1. 1 1. 2 1. 3 Название пункта Рассмотреть распределение полосы частот 50− 54 МГц любительской службе в Районе 1 в соответствии с Резолюцией 658 (ВКР-15). Рассмотреть вопрос о внутриполосных пределах мощности для земных станций, работающих в подвижной спутниковой службе, метеорологической спутниковой службе исследования Земли в полосах частот 401− 403 МГц и 399, 9− 400, 05 МГц в соответствии с Резолюцией 765 (ВКР‑ 15). Рассмотреть возможное повышение вторичного статуса распределения метеорологической спутниковой службе (космос. Земля) до первичного статуса и возможное распределение на первичной основе спутниковой службе исследования Земли (космос-Земля) в полосе частот 460− 470 МГц в соответствии с Резолюцией 766 (ВКР-15). Заинтересованные РГ ИК 3 3 К, 3 М 3 М 3 М 19

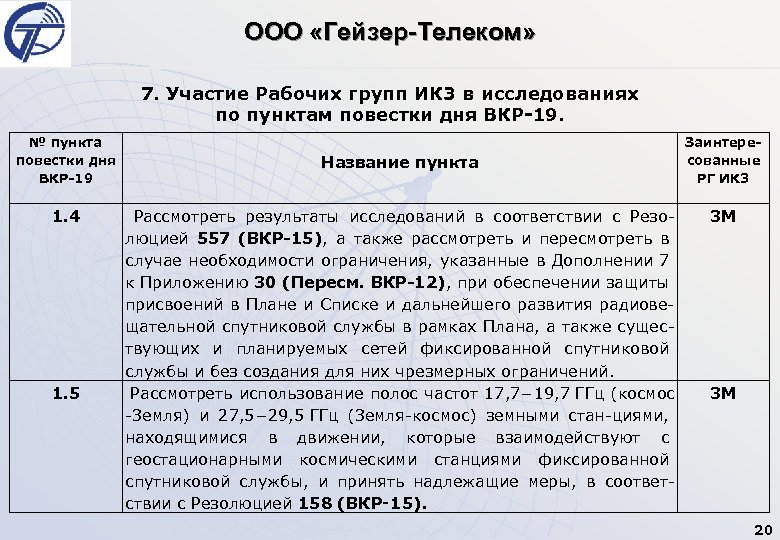

ООО «Гейзер-Телеком» 7. Участие Рабочих групп ИК 3 в исследованиях по пунктам повестки дня ВКР-19. № пункта повестки дня ВКР-19 1. 4 1. 5 Название пункта Рассмотреть результаты исследований в соответствии с Резолюцией 557 (ВКР-15), а также рассмотреть и пересмотреть в случае необходимости ограничения, указанные в Дополнении 7 к Приложению 30 (Пересм. ВКР-12), при обеспечении защиты присвоений в Плане и Списке и дальнейшего развития радиовещательной спутниковой службы в рамках Плана, а также существующих и планируемых сетей фиксированной спутниковой службы и без создания для них чрезмерных ограничений. Рассмотреть использование полос частот 17, 7− 19, 7 ГГц (космос -Земля) и 27, 5− 29, 5 ГГц (Земля-космос) земными стан-циями, находящимися в движении, которые взаимодействуют с геостационарными космическими станциями фиксированной спутниковой службы, и принять надлежащие меры, в соответствии с Резолюцией 158 (ВКР‑ 15). Заинтересованные РГ ИК 3 3 М 3 М 20

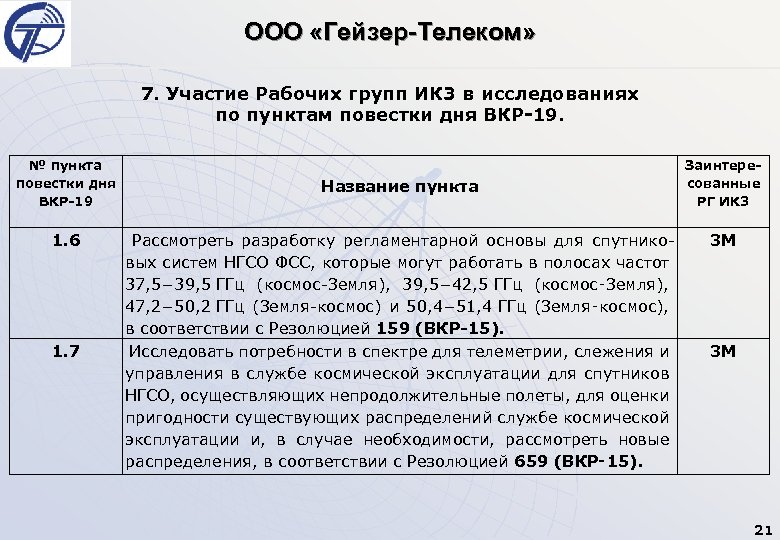

ООО «Гейзер-Телеком» 7. Участие Рабочих групп ИК 3 в исследованиях по пунктам повестки дня ВКР-19. № пункта повестки дня ВКР-19 Название пункта Заинтересованные РГ ИК 3 1. 6 Рассмотреть разработку регламентарной основы для спутнико- 3 М 1. 7 вых систем НГСО ФСС, которые могут работать в полосах частот 37, 5− 39, 5 ГГц (космос-Земля), 39, 5− 42, 5 ГГц (космос‑Земля), 47, 2− 50, 2 ГГц (Земля-космос) и 50, 4− 51, 4 ГГц (Земля‑космос), в соответствии с Резолюцией 159 (ВКР-15). Исследовать потребности в спектре для телеметрии, слежения и управления в службе космической эксплуатации для спутников НГСО, осуществляющих непродолжительные полеты, для оценки пригодности существующих распределений службе космической эксплуатации и, в случае необходимости, рассмотреть новые распределения, в соответствии с Резолюцией 659 (ВКР‑ 15). 3 М 21

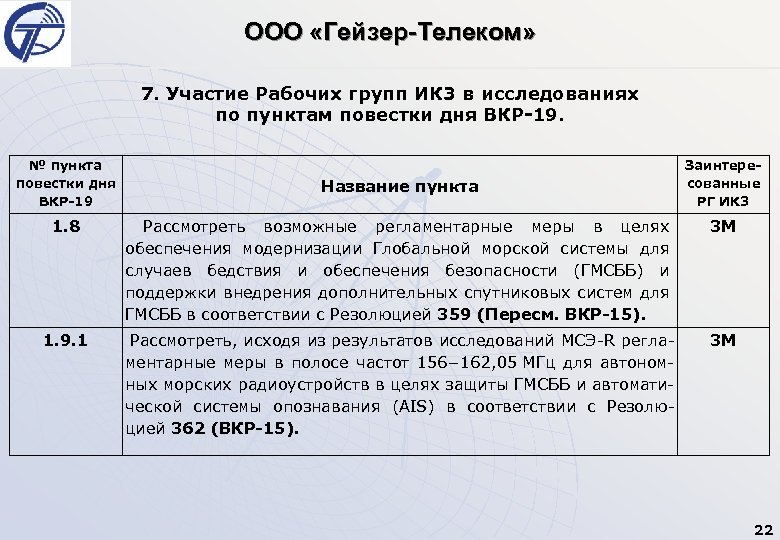

ООО «Гейзер-Телеком» 7. Участие Рабочих групп ИК 3 в исследованиях по пунктам повестки дня ВКР-19. № пункта повестки дня ВКР-19 Название пункта Заинтересованные РГ ИК 3 1. 8 Рассмотреть возможные регламентарные меры в целях обеспечения модернизации Глобальной морской системы для случаев бедствия и обеспечения безопасности (ГМСББ) и поддержки внедрения дополнительных спутниковых систем для ГМСББ в соответствии с Резолюцией 359 (Пересм. ВКР-15). 3 М 1. 9. 1 Рассмотреть, исходя из результатов исследований МСЭ-R регла- 3 М ментарные меры в полосе частот 156− 162, 05 МГц для автономных морских радиоустройств в целях защиты ГМСББ и автоматической системы опознавания (AIS) в соответствии с Резолюцией 362 (ВКР-15). 22

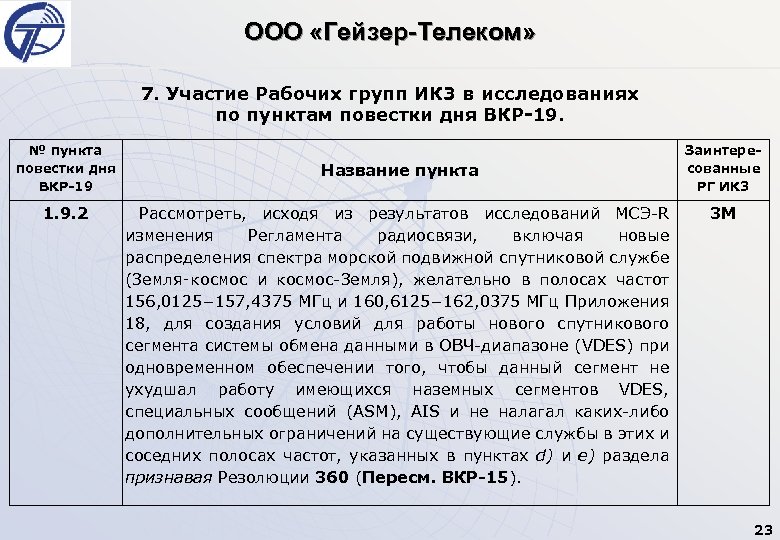

ООО «Гейзер-Телеком» 7. Участие Рабочих групп ИК 3 в исследованиях по пунктам повестки дня ВКР-19. № пункта повестки дня ВКР-19 1. 9. 2 Название пункта Рассмотреть, исходя из результатов исследований МСЭ-R изменения Регламента радиосвязи, включая новые распределения спектра морской подвижной спутниковой службе (Земля‑космос и космос-Земля), желательно в полосах частот 156, 0125− 157, 4375 МГц и 160, 6125− 162, 0375 МГц Приложения 18, для создания условий для работы нового спутникового сегмента системы обмена данными в ОВЧ-диапазоне (VDES) при одновременном обеспечении того, чтобы данный сегмент не ухудшал работу имеющихся наземных сегментов VDES, специальных сообщений (ASM), AIS и не налагал каких-либо дополнительных ограничений на существующие службы в этих и соседних полосах частот, указанных в пунктах d) и e) раздела признавая Резолюции 360 (Пересм. ВКР-15). Заинтересованные РГ ИК 3 3 М 23

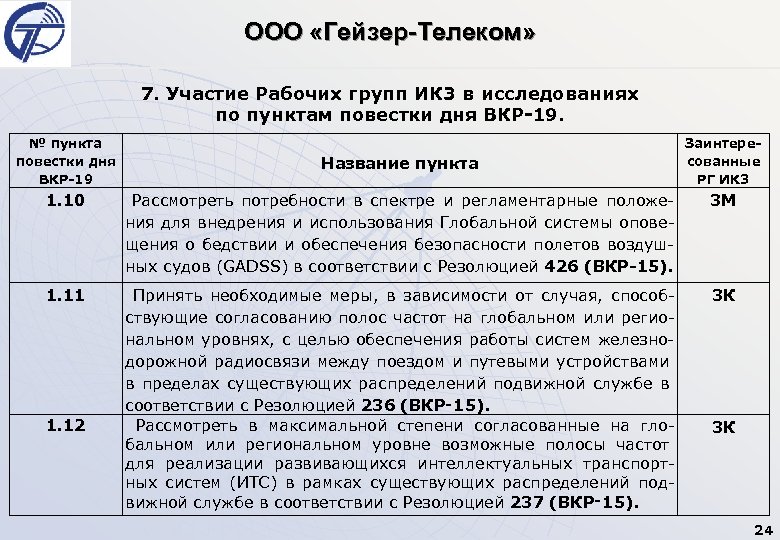

ООО «Гейзер-Телеком» 7. Участие Рабочих групп ИК 3 в исследованиях по пунктам повестки дня ВКР-19. № пункта повестки дня ВКР-19 Название пункта Заинтересованные РГ ИК 3 1. 10 Рассмотреть потребности в спектре и регламентарные положе- 3 М ния для внедрения и использования Глобальной системы оповещения о бедствии и обеспечения безопасности полетов воздушных судов (GADSS) в соответствии с Резолюцией 426 (ВКР-15). 1. 11 1. 12 Принять необходимые меры, в зависимости от случая, способствующие согласованию полос частот на глобальном или региональном уровнях, с целью обеспечения работы систем железнодорожной радиосвязи между поездом и путевыми устройствами в пределах существующих распределений подвижной службе в соответствии с Резолюцией 236 (ВКР‑ 15). Рассмотреть в максимальной степени согласованные на глобальном или региональном уровне возможные полосы частот для реализации развивающихся интеллектуальных транспортных систем (ИТС) в рамках существующих распределений подвижной службе в соответствии с Резолюцией 237 (ВКР‑ 15). 3 К 3 К 24
ООО «Гейзер-Телеком» 7. Участие Рабочих групп ИК 3 в исследованиях по пунктам повестки дня ВКР-19. № пункта повестки дня ВКР-19 Название пункта Заинтересованные РГ ИК 3 1. 13 Рассмотреть определение полос частот для будущего развития Международной подвижной электросвязи (IMT), включая возможные дополнительные распределения подвижной службе на первичной основе, в соответствии с Резолюцией 238 (ВКР-15). 3 J, 3 K, 3 М 1. 14 Рассмотреть, основываясь на результатах исследований МСЭ-R, в соответствии с Резолюцией 160 (ВКР-15), надлежащие регламентарные меры для станций на высотной платформе (HAPS) в рамках действующих распределений фиксированной службы. Рассмотреть определение полос частот с целью использования администрациями для применений сухопутной подвижной и фиксированной служб, работающих в полосе частот 275 − 450 ГГц, в соответствии с Резолюцией 767 (ВКР-15). 3 М 1. 15 3 J, 3 K, 3 М 25

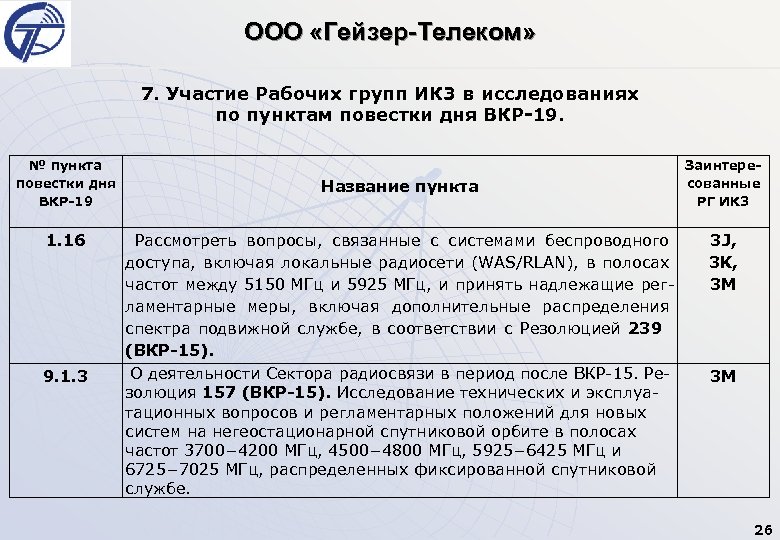

ООО «Гейзер-Телеком» 7. Участие Рабочих групп ИК 3 в исследованиях по пунктам повестки дня ВКР-19. № пункта повестки дня ВКР-19 1. 16 9. 1. 3 Название пункта Рассмотреть вопросы, связанные с системами беспроводного доступа, включая локальные радиосети (WAS/RLAN), в полосах частот между 5150 МГц и 5925 МГц, и принять надлежащие регламентарные меры, включая дополнительные распределения спектра подвижной службе, в соответствии с Резолюцией 239 (ВКР-15). О деятельности Сектора радиосвязи в период после ВКР-15. Резолюция 157 (ВКР-15). Исследование технических и эксплуатационных вопросов и регламентарных положений для новых систем на негеостационарной спутниковой орбите в полосах частот 3700− 4200 МГц, 4500− 4800 МГц, 5925− 6425 МГц и 6725− 7025 МГц, распределенных фиксированной спутниковой службе. Заинтересованные РГ ИК 3 3 J, 3 K, 3 М 3 М 26

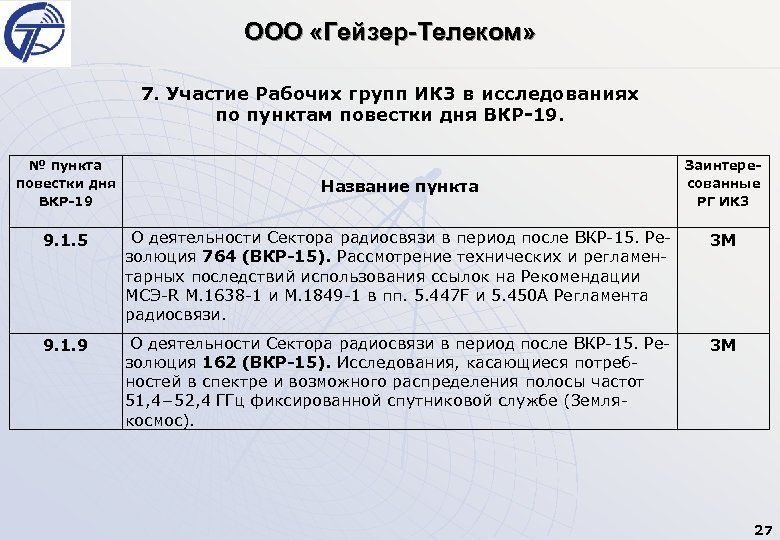

ООО «Гейзер-Телеком» 7. Участие Рабочих групп ИК 3 в исследованиях по пунктам повестки дня ВКР-19. № пункта повестки дня ВКР-19 Название пункта Заинтересованные РГ ИК 3 9. 1. 5 О деятельности Сектора радиосвязи в период после ВКР-15. Резолюция 764 (ВКР-15). Рассмотрение технических и регламентарных последствий использования ссылок на Рекомендации МСЭ-R M. 1638 -1 и M. 1849 -1 в пп. 5. 447 F и 5. 450 A Регламента радиосвязи. 3 М 9. 1. 9 О деятельности Сектора радиосвязи в период после ВКР-15. Ре- 3 М золюция 162 (ВКР-15). Исследования, касающиеся потребностей в спектре и возможного распределения полосы частот 51, 4− 52, 4 ГГц фиксированной спутниковой службе (Землякосмос). 27

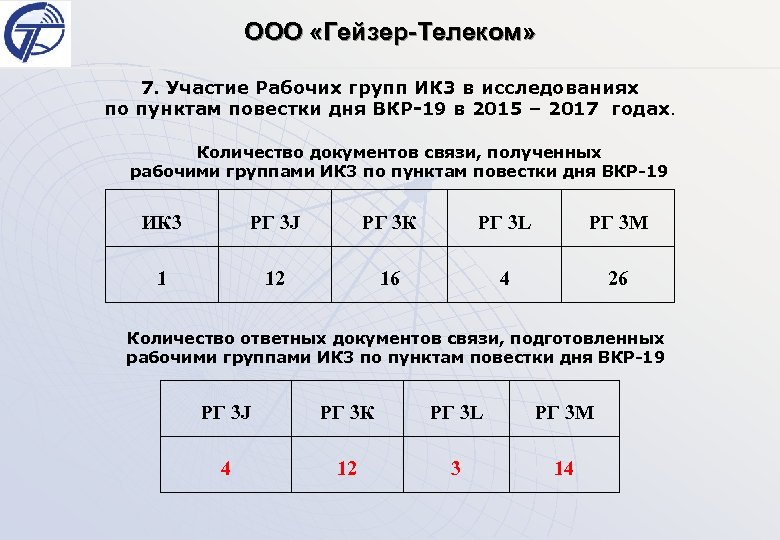

ООО «Гейзер-Телеком» 7. Участие Рабочих групп ИК 3 в исследованиях по пунктам повестки дня ВКР-19 в 2015 – 2017 годах. Количество документов связи, полученных рабочими группами ИК 3 по пунктам повестки дня ВКР-19 ИК 3 РГ 3 J РГ 3 К РГ 3 L РГ 3 М 1 12 16 4 26 Количество ответных документов связи, подготовленных рабочими группами ИК 3 по пунктам повестки дня ВКР-19 РГ 3 J РГ 3 К РГ 3 L РГ 3 М 4 12 3 14

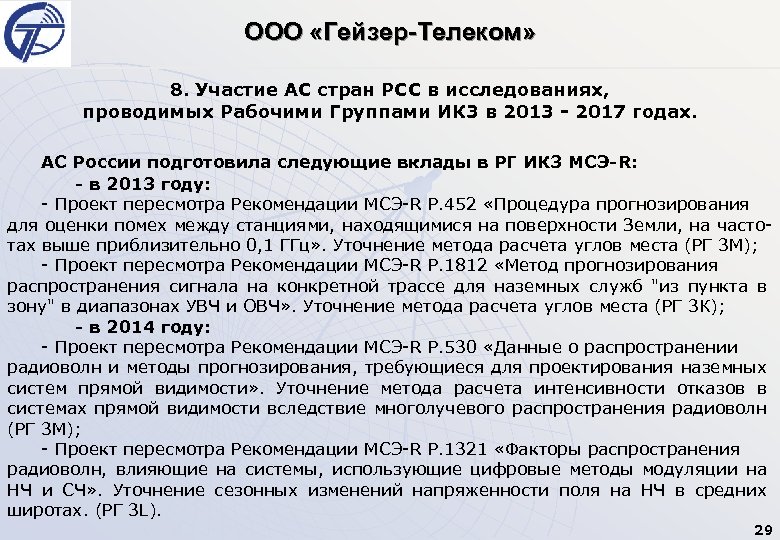

ООО «Гейзер-Телеком» 8. Участие АС стран РСС в исследованиях, проводимых Рабочими Группами ИК 3 в 2013 - 2017 годах. АС России подготовила следующие вклады в РГ ИК 3 МСЭ-R: - в 2013 году: - Проект пересмотра Рекомендации МСЭ-R P. 452 «Процедура прогнозирования для оценки помех между станциями, находящимися на поверхности Земли, на частотах выше приблизительно 0, 1 ГГц» . Уточнение метода расчета углов места (РГ 3 М); - Проект пересмотра Рекомендации МСЭ-R P. 1812 «Метод прогнозирования распространения сигнала на конкретной трассе для наземных служб "из пункта в зону" в диапазонах УВЧ и ОВЧ» . Уточнение метода расчета углов места (РГ 3 К); - в 2014 году: - Проект пересмотра Рекомендации МСЭ-R P. 530 «Данные о распространении радиоволн и методы прогнозирования, требующиеся для проектирования наземных систем прямой видимости» . Уточнение метода расчета интенсивности отказов в системах прямой видимости вследствие многолучевого распространения радиоволн (РГ 3 М); - Проект пересмотра Рекомендации МСЭ-R P. 1321 «Факторы распространения радиоволн, влияющие на системы, использующие цифровые методы модуляции на НЧ и СЧ» . Уточнение сезонных изменений напряженности поля на НЧ в средних широтах. (РГ 3 L). 29

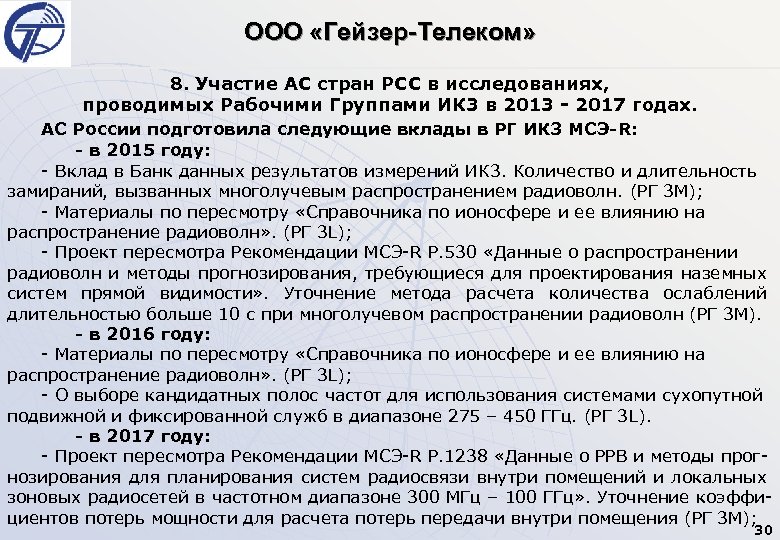

ООО «Гейзер-Телеком» 8. Участие АС стран РСС в исследованиях, проводимых Рабочими Группами ИК 3 в 2013 - 2017 годах. АС России подготовила следующие вклады в РГ ИК 3 МСЭ-R: - в 2015 году: - Вклад в Банк данных результатов измерений ИК 3. Количество и длительность замираний, вызванных многолучевым распространением радиоволн. (РГ 3 М); - Материалы по пересмотру «Справочника по ионосфере и ее влиянию на распространение радиоволн» . (РГ 3 L); - Проект пересмотра Рекомендации МСЭ-R P. 530 «Данные о распространении радиоволн и методы прогнозирования, требующиеся для проектирования наземных систем прямой видимости» . Уточнение метода расчета количества ослаблений длительностью больше 10 с при многолучевом распространении радиоволн (РГ 3 М). - в 2016 году: - Материалы по пересмотру «Справочника по ионосфере и ее влиянию на распространение радиоволн» . (РГ 3 L); - О выборе кандидатных полос частот для использования системами сухопутной подвижной и фиксированной служб в диапазоне 275 – 450 ГГц. (РГ 3 L). - в 2017 году: - Проект пересмотра Рекомендации МСЭ-R P. 1238 «Данные о РРВ и методы прогнозирования для планирования систем радиосвязи внутри помещений и локальных зоновых радиосетей в частотном диапазоне 300 МГц – 100 ГГц» . Уточнение коэффициентов потерь мощности для расчета потерь передачи внутри помещения (РГ 3 М); 30

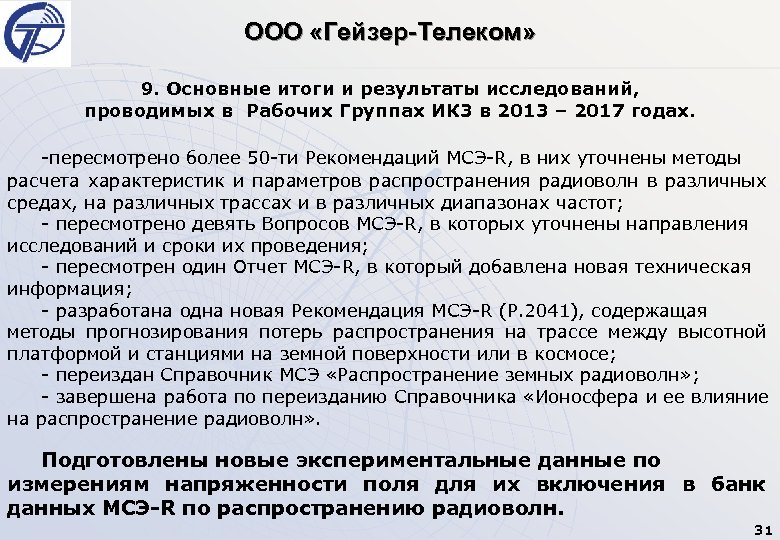

ООО «Гейзер-Телеком» 9. Основные итоги и результаты исследований, проводимых в Рабочих Группах ИК 3 в 2013 – 2017 годах. -пересмотрено более 50 -ти Рекомендаций МСЭ-R, в них уточнены методы расчета характеристик и параметров распространения радиоволн в различных средах, на различных трассах и в различных диапазонах частот; - пересмотрено девять Вопросов МСЭ-R, в которых уточнены направления исследований и сроки их проведения; - пересмотрен один Отчет МСЭ-R, в который добавлена новая техническая информация; - разработана одна новая Рекомендация МСЭ-R (Р. 2041), содержащая методы прогнозирования потерь распространения на трассе между высотной платформой и станциями на земной поверхности или в космосе; - переиздан Справочник МСЭ «Распространение земных радиоволн» ; - завершена работа по переизданию Справочника «Ионосфера и ее влияние на распространение радиоволн» . Подготовлены новые экспериментальные данные по измерениям напряженности поля для их включения в банк данных МСЭ-R по распространению радиоволн. 31

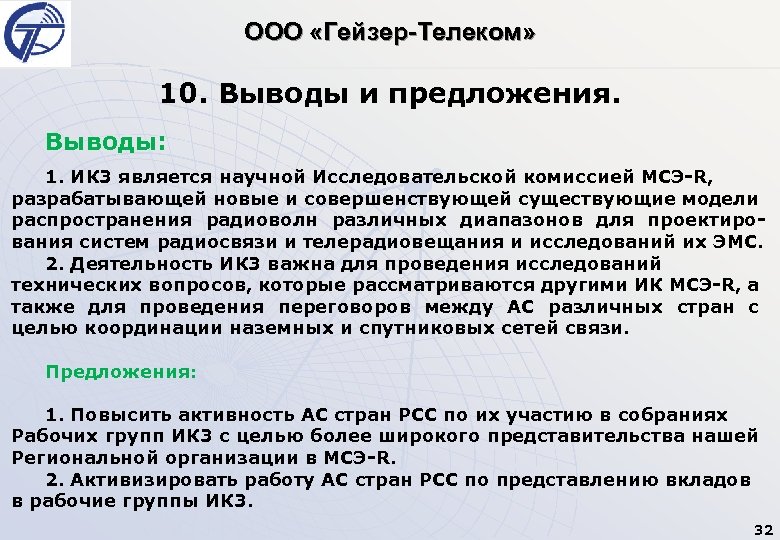

ООО «Гейзер-Телеком» 10. Выводы и предложения. Выводы: 1. ИК 3 является научной Исследовательской комиссией МСЭ-R, разрабатывающей новые и совершенствующей существующие модели распространения радиоволн различных диапазонов для проектирования систем радиосвязи и телерадиовещания и исследований их ЭМС. 2. Деятельность ИК 3 важна для проведения исследований технических вопросов, которые рассматриваются другими ИК МСЭ-R, а также для проведения переговоров между АС различных стран с целью координации наземных и спутниковых сетей связи. Предложения: 1. Повысить активность АС стран РСС по их участию в собраниях Рабочих групп ИК 3 с целью более широкого представительства нашей Региональной организации в МСЭ-R. 2. Активизировать работу АС стран РСС по представлению вкладов в рабочие группы ИК 3. 32
ООО «Гейзер-Телеком» Благодарю за внимание.
