«ОНИКС» Система плит Green Board® оптимальное решение для малоэтажного домостроения WWW. ONIX 64. RU 1

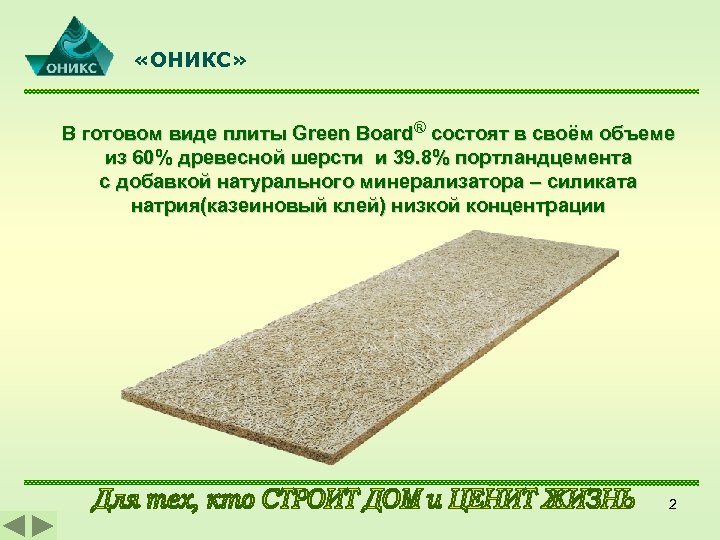

«ОНИКС» В готовом виде плиты Green Board® состоят в своём объеме из 60% древесной шерсти и 39. 8% портландцемента с добавкой натурального минерализатора – силиката натрия(казеиновый клей) низкой концентрации 2

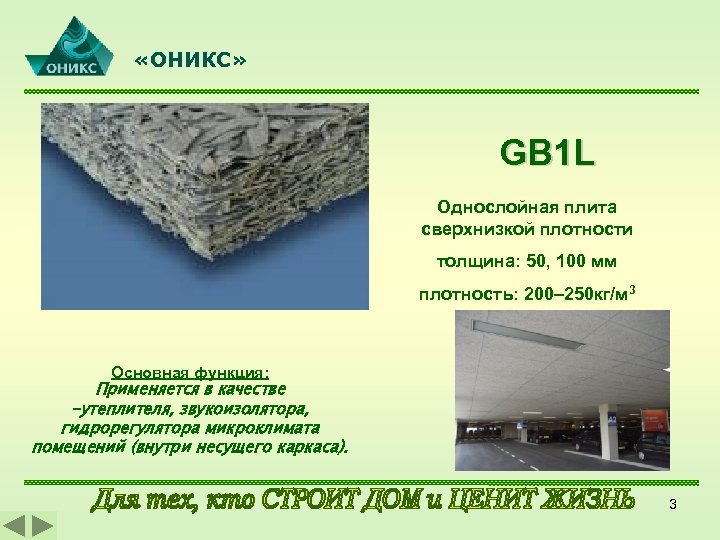

«ОНИКС» GB 1 L Однослойная плита сверхнизкой плотности толщина: 50, 100 мм плотность: 200– 250 кг/м 3 Основная функция: Применяется в качестве -утеплителя, звукоизолятора, гидрорегулятора микроклимата помещений (внутри несущего каркаса). 3
«ОНИКС» СИСТЕМА ПЛИТ GREEN BOARD® ВКЛЮЧАЕТ: GB 1 Однослойная плита низкой плотности Основная функция: Применяется в качестве: - утеплителя, звукоизолятора, гидро, - терморегулятора микроклимата помещений, противопожарной защиты (внутри и снаружи несущего каркаса зданий); - утеплителя полов по грунту (в зданиях различного типа); - несущей конструкции (при использовании материала большой толщины); - стены без швов, воспринимающей ограниченные нагрузки от размещённых на ней предметов (при условии нанесения на материал защитного покрытия). толщина: 25, 35, 50, 75, 100 мм плотность: 340 – 570 кг/м 3 4

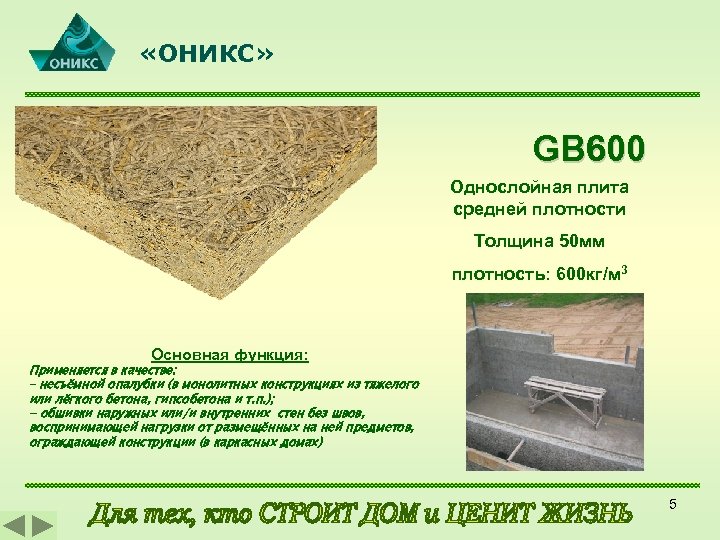

«ОНИКС» GB 600 Однослойная плита средней плотности Толщина 50 мм плотность: 600 кг/м 3 Основная функция: Применяется в качестве: – несъёмной опалубки (в монолитных конструкциях из тяжелого или лёгкого бетона, гипсобетона и т. п. ); - обшивки наружных или/и внутренних стен без швов, воспринимающей нагрузки от размещённых на ней предметов, ограждающей конструкции (в каркасных домах) 5

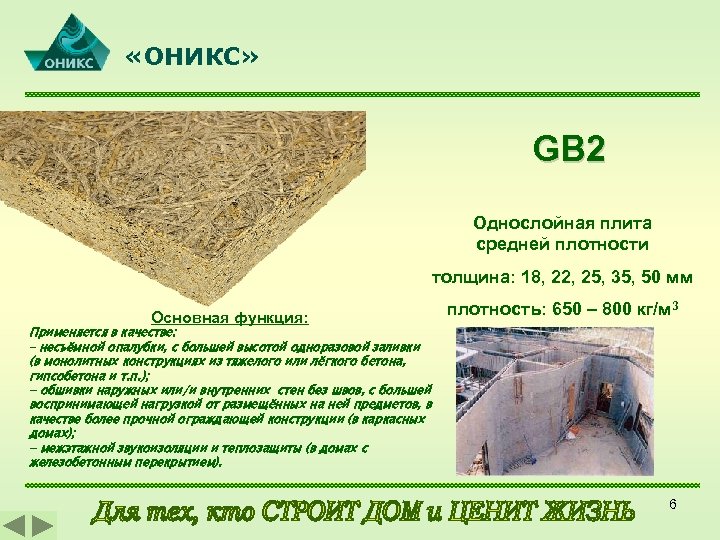

«ОНИКС» GB 2 Однослойная плита средней плотности толщина: 18, 22, 25, 35, 50 мм Основная функция: плотность: 650 – 800 кг/м 3 Применяется в качестве: – несъёмной опалубки, с большей высотой одноразовой заливки (в монолитных конструкциях из тяжелого или лёгкого бетона, гипсобетона и т. п. ); - обшивки наружных или/и внутренних стен без швов, с большей воспринимающей нагрузкой от размещённых на ней предметов, в качестве более прочной ограждающей конструкции (в каркасных домах); - межэтажной звукоизоляции и теплозащиты (в домах с железобетонным перекрытием). 6
«ОНИКС» GB 3 Однослойная плита высокой плотности толщина: 10, 12, 18, 22, 25 мм плотность: 900 - 1000 кг/м 3 Основная функция: Применяется в качестве: - обшивки наружных или/и внутренних стен, перегородок, перекрытий, элементов стропильнобалочных систем, кровли; чернового пола (в зданиях различного типа домостроения); - несъёмной опалубки, с наибольшей высотой одноразовой заливки (в монолитных конструкциях). 7

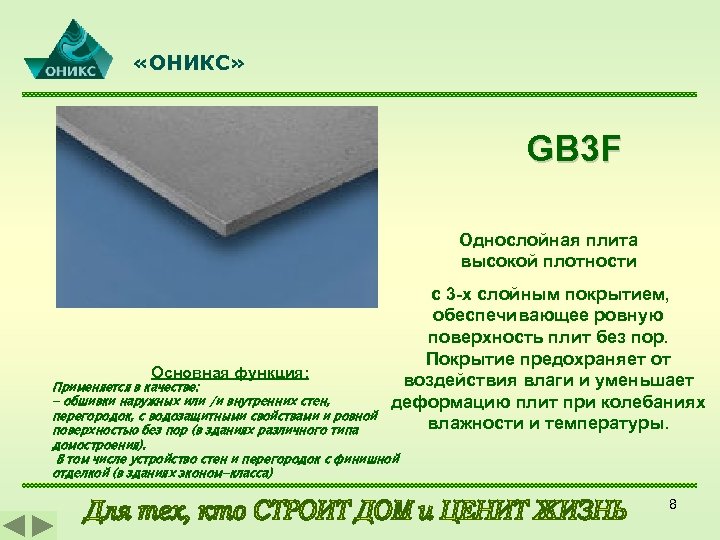

«ОНИКС» GB 3 F Однослойная плита высокой плотности Основная функция: c 3 -х слойным покрытием, обеспечивающее ровную поверхность плит без пор. Покрытие предохраняет от воздействия влаги и уменьшает деформацию плит при колебаниях влажности и температуры. Применяется в качестве: - обшивки наружных или /и внутренних стен, перегородок, с водозащитными свойствами и ровной поверхностью без пор (в зданиях различного типа домостроения). В том числе устройство стен и перегородок с финишной отделкой (в зданиях эконом-класса) 8

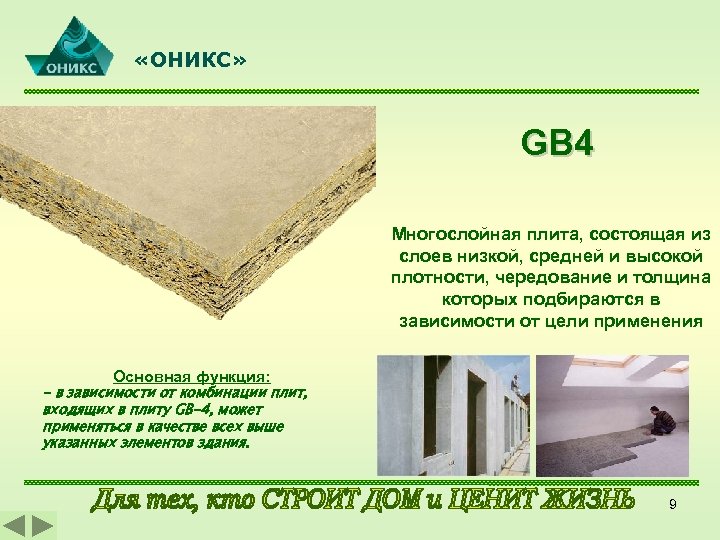

«ОНИКС» GB 4 Многослойная плита, состоящая из слоев низкой, средней и высокой плотности, чередование и толщина которых подбираются в зависимости от цели применения Основная функция: - в зависимости от комбинации плит, входящих в плиту GB-4, может применяться в качестве всех выше указанных элементов здания. 9
«ОНИКС» Основные отличительные характеристики материалов Показатель GB 3 OSB Разбухание по толщине за 24 ч в воде, %, не более 4 12 Группа горючести Г 1 (слабогорючие) Г 4 (сильногорючие) Группа воспламеняемости В 1 (трудновоспламеняемые) В 3 (легковоспламеняемые) Группа распространения пламени РП 1 (нераспространяющие) РП 3 (умереннораспространяющие) Дымообразующая способность Д 1 (малая) Д 3 (высокая) Содержание формальдегида мг/100 г 0 6 -10 мг/100 г Источник информации – нормативно-техническая документация 10

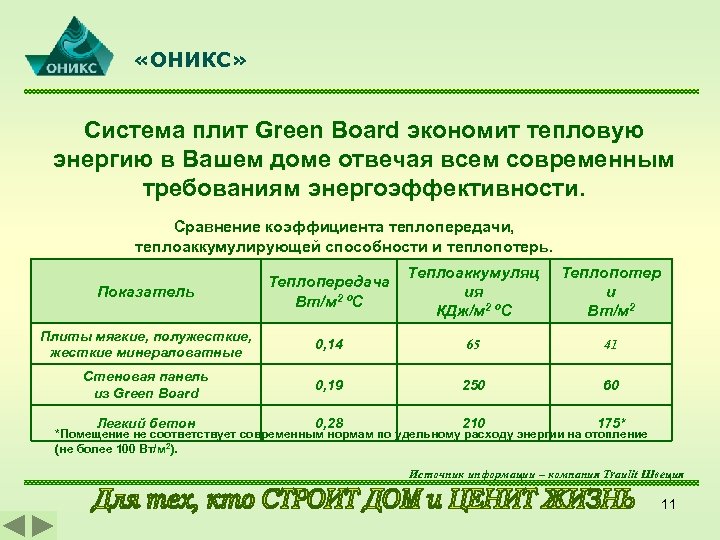

«ОНИКС» Система плит Green Board экономит тепловую энергию в Вашем доме отвечая всем современным требованиям энергоэффективности. Сравнение коэффициента теплопередачи, теплоаккумулирующей способности и теплопотерь. Показатель Теплопередача Вт/м 2 ºС Теплоаккумуляц ия КДж/м 2 ºС Теплопотер и Вт/м 2 Плиты мягкие, полужесткие, жесткие минераловатные 0, 14 65 41 Стеновая панель из Green Board 0, 19 250 60 Легкий бетон 0, 28 210 175* *Помещение не соответствует современным нормам по удельному расходу энергии на отопление (не более 100 Вт/м 2). Источник информации – компания Traulit Швеция 11

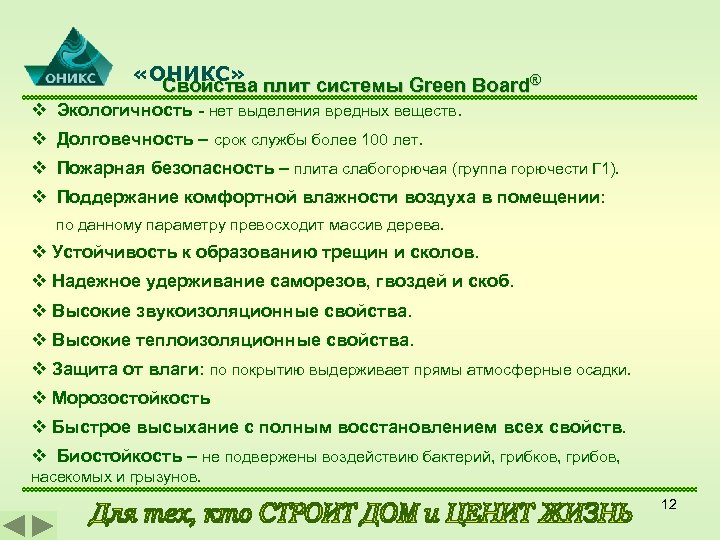

«ОНИКС» Свойства плит системы Green Board® v Экологичность - нет выделения вредных веществ. v Долговечность – срок службы более 100 лет. v Пожарная безопасность – плита слабогорючая (группа горючести Г 1). v Поддержание комфортной влажности воздуха в помещении: по данному параметру превосходит массив дерева. v Устойчивость к образованию трещин и сколов. v Надежное удерживание саморезов, гвоздей и скоб. v Высокие звукоизоляционные свойства. v Высокие теплоизоляционные свойства. v Защита от влаги: по покрытию выдерживает прямы атмосферные осадки. v Морозостойкость v Быстрое высыхание с полным восстановлением всех свойств. v Биостойкость – не подвержены воздействию бактерий, грибков, грибов, насекомых и грызунов. 12

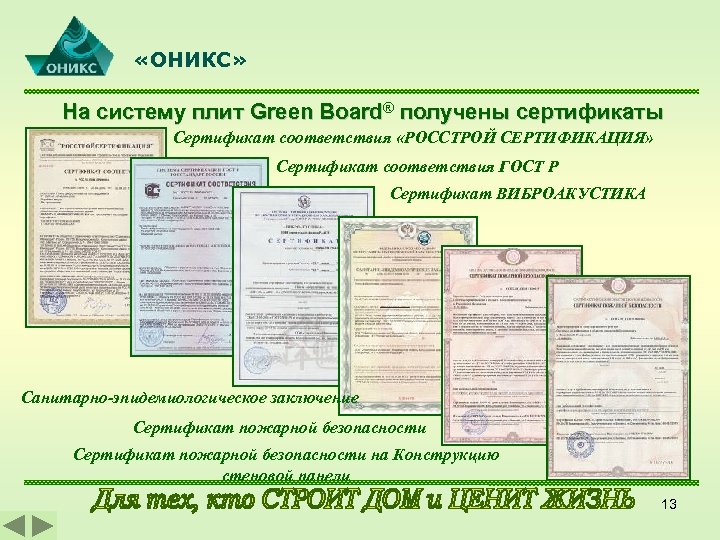

«ОНИКС» На систему плит Green Board® получены сертификаты Сертификат соответствия «РОССТРОЙ СЕРТИФИКАЦИЯ» Сертификат соответствия ГОСТ Р Сертификат ВИБРОАКУСТИКА Санитарно-эпидемиологическое заключение Сертификат пожарной безопасности на Конструкцию стеновой панели 13

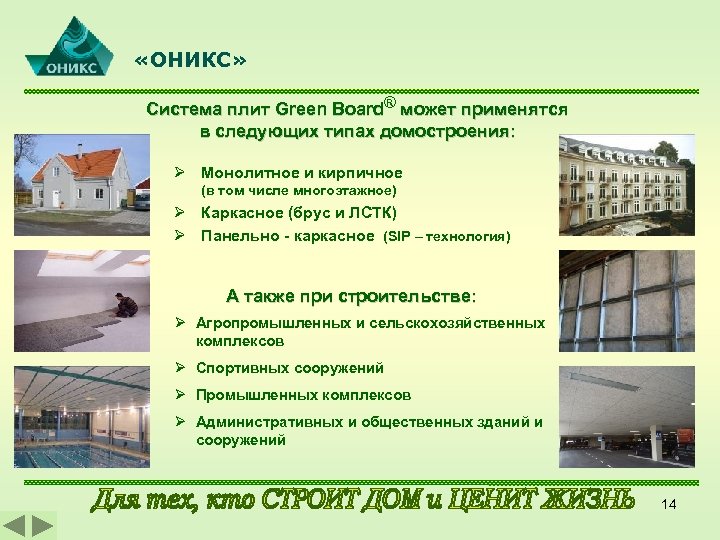

«ОНИКС» Система плит Green Board® может применятся в следующих типах домостроения: Ø Монолитное и кирпичное (в том числе многоэтажное) Ø Каркасное (брус и ЛСТК) Ø Панельно - каркасное (SIP – технология) А также при строительстве: Ø Агропромышленных и сельскохозяйственных комплексов Ø Спортивных сооружений Ø Промышленных комплексов Ø Административных и общественных зданий и сооружений 14

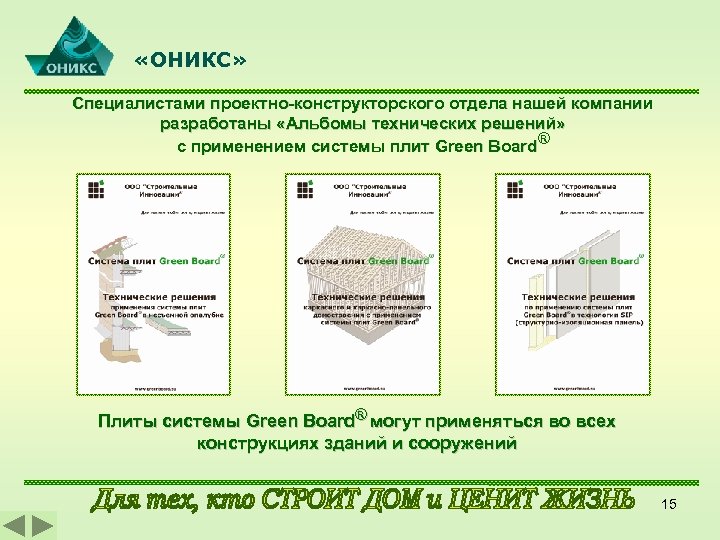

«ОНИКС» Специалистами проектно-конструкторского отдела нашей компании разработаны «Альбомы технических решений» с применением системы плит Green Board® Плиты системы Green Board® могут применяться во всех конструкциях зданий и сооружений 15

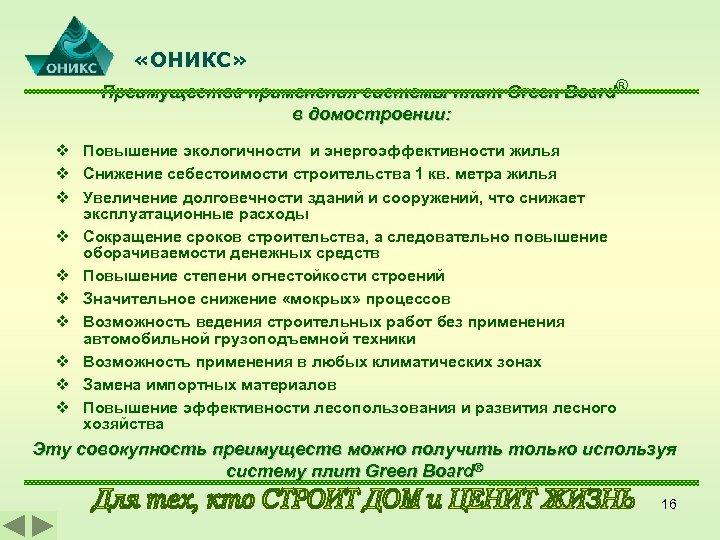

«ОНИКС» Преимущества применения системы плит Green Board® в домостроении: v Повышение экологичности и энергоэффективности жилья v Снижение себестоимости строительства 1 кв. метра жилья v Увеличение долговечности зданий и сооружений, что снижает эксплуатационные расходы v Сокращение сроков строительства, а следовательно повышение оборачиваемости денежных средств v Повышение степени огнестойкости строений v Значительное снижение «мокрых» процессов v Возможность ведения строительных работ без применения автомобильной грузоподъемной техники v Возможность применения в любых климатических зонах v Замена импортных материалов v Повышение эффективности лесопользования и развития лесного хозяйства Эту совокупность преимуществ можно получить только используя систему плит Green Board® 16
«ОНИКС» ООО «Строительные Инновации» осуществляет комплексную защиту своей интеллектуальной собственности на территории РФ, СНГ и стран Европы. Нами получены ряд патентов, а также свидетельства на товарные знаки Проектно – конструкторский отдел компании имеет лицензию на осуществление работ по проектированию зданий и сооружений 17

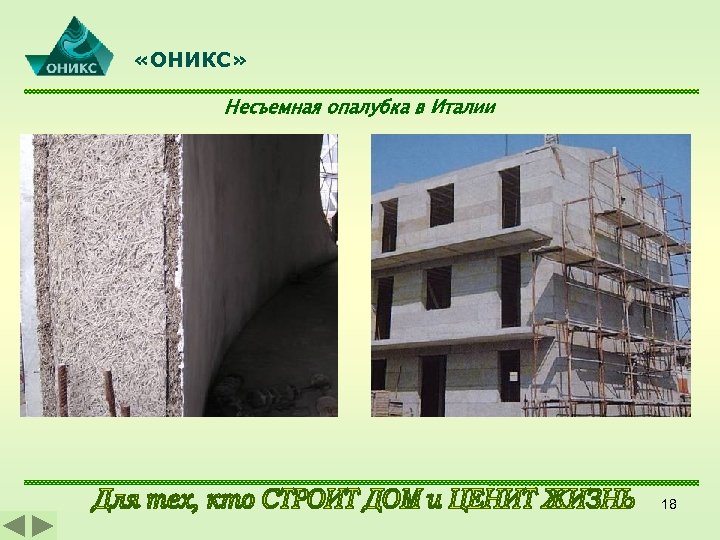

«ОНИКС» Несъемная опалубка в Италии 18

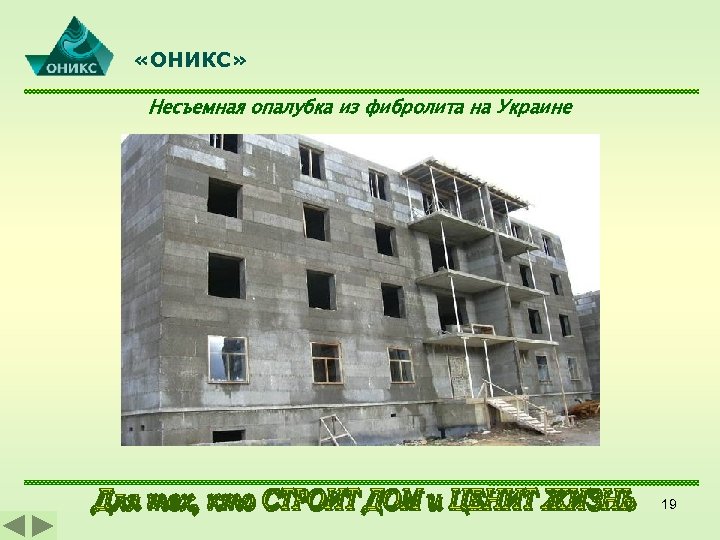

«ОНИКС» Несъемная опалубка из фибролита на Украине 19

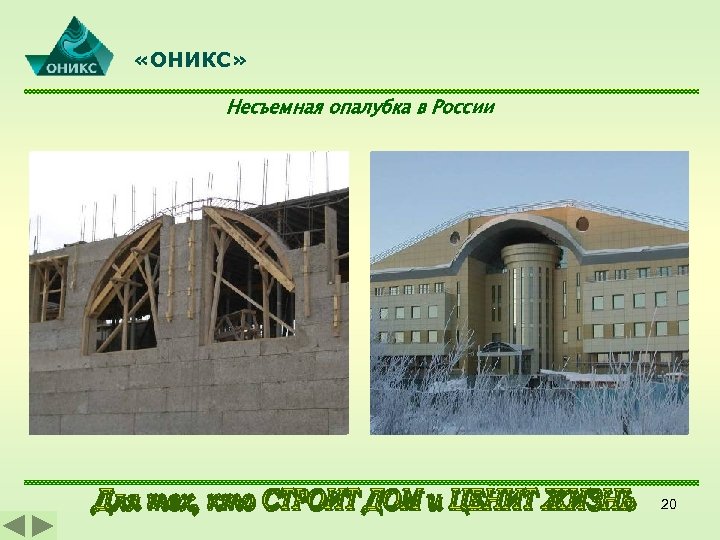

«ОНИКС» Несъемная опалубка в России 20

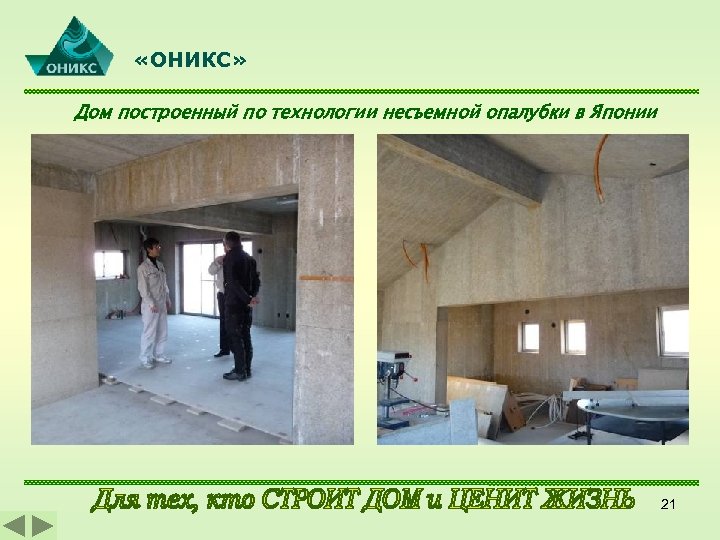

«ОНИКС» Дом построенный по технологии несъемной опалубки в Японии 21

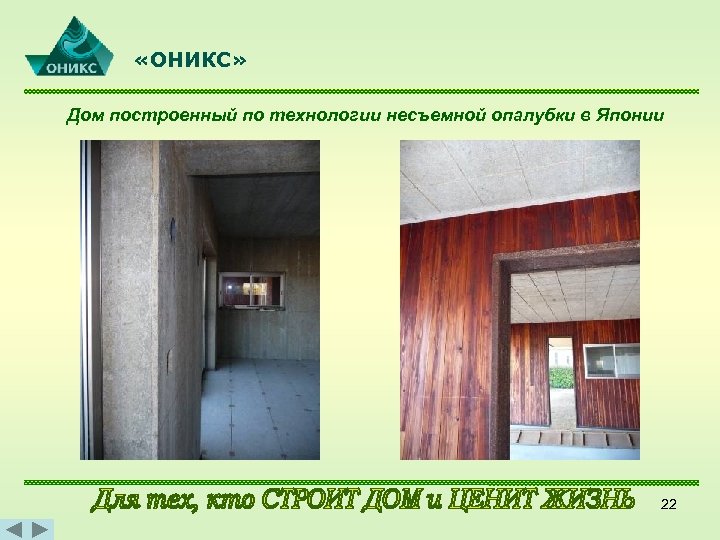

«ОНИКС» Дом построенный по технологии несъемной опалубки в Японии 22

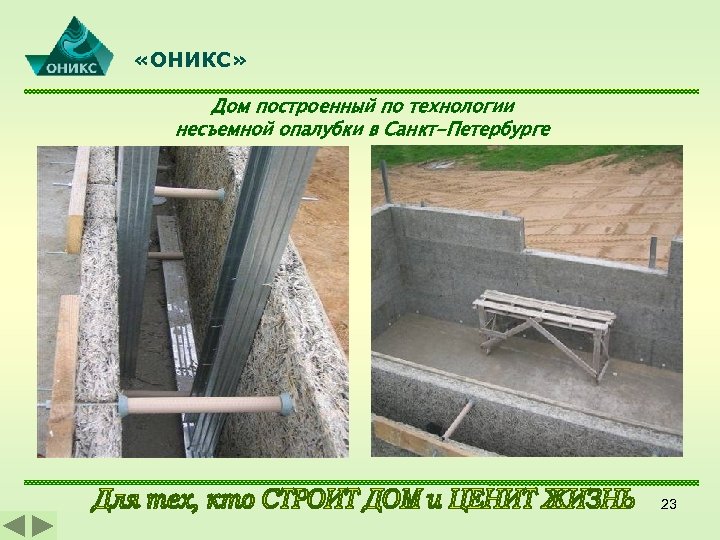

«ОНИКС» Дом построенный по технологии несъемной опалубки в Санкт-Петербурге 23

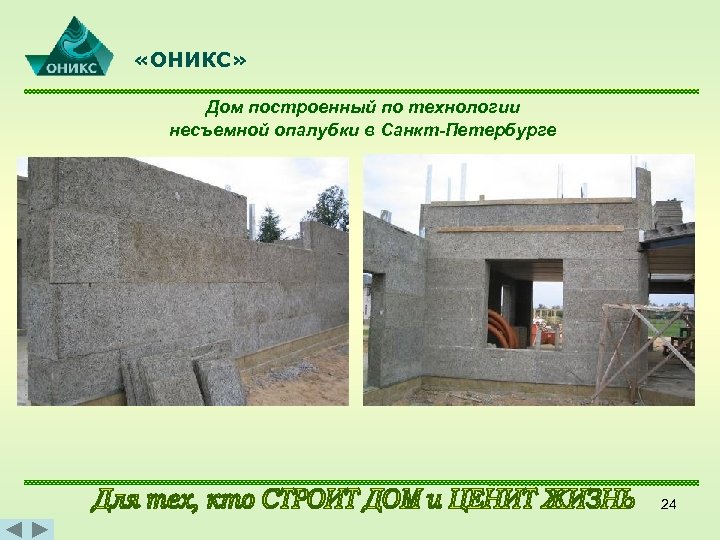

«ОНИКС» Дом построенный по технологии несъемной опалубки в Санкт-Петербурге 24

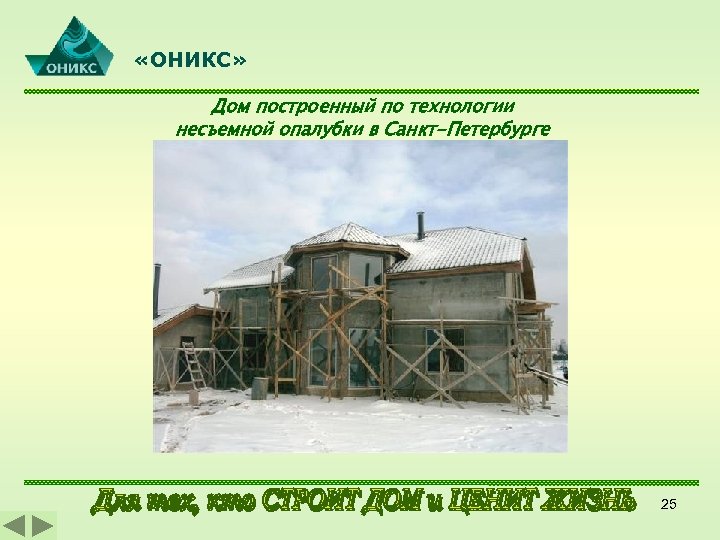

«ОНИКС» Дом построенный по технологии несъемной опалубки в Санкт-Петербурге 25
«ОНИКС» Строительство в Санкт-Петербурге. Каркасное технология Баня 26

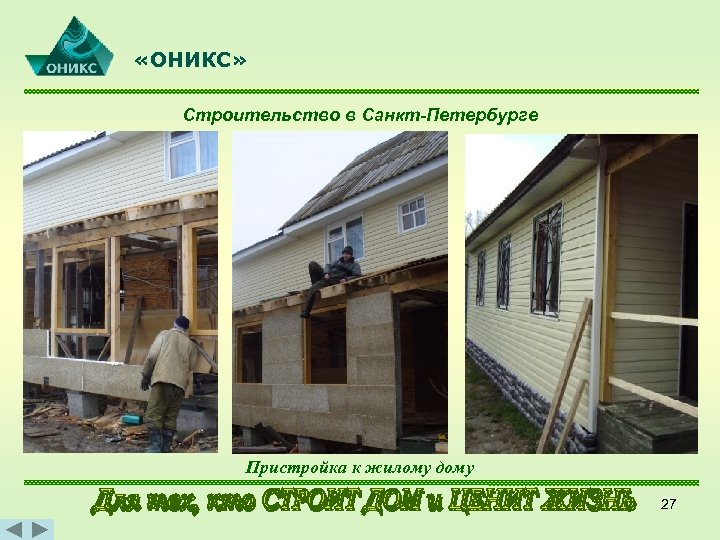

«ОНИКС» Строительство в Санкт-Петербурге Пристройка к жилому дому 27

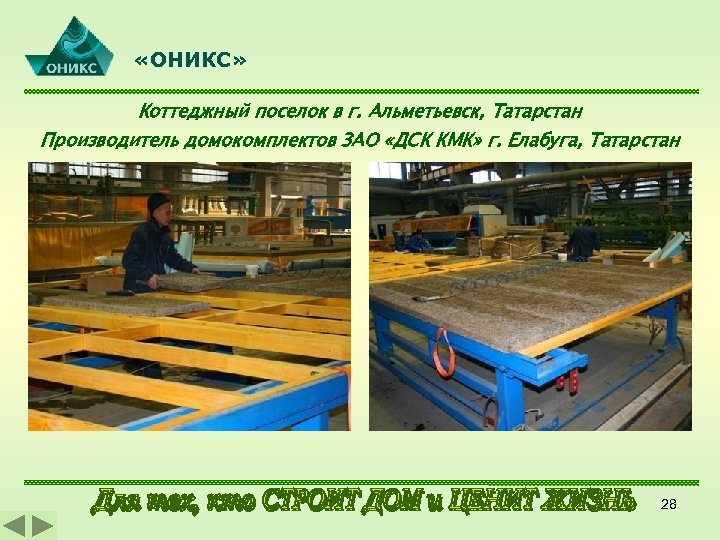

«ОНИКС» Коттеджный поселок в г. Альметьевск, Татарстан Производитель домокомплектов ЗАО «ДСК КМК» г. Елабуга, Татарстан 28

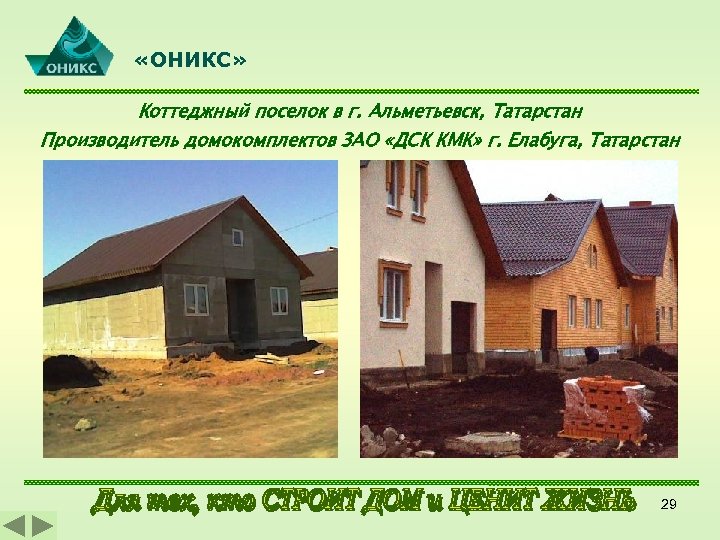

«ОНИКС» Коттеджный поселок в г. Альметьевск, Татарстан Производитель домокомплектов ЗАО «ДСК КМК» г. Елабуга, Татарстан 29

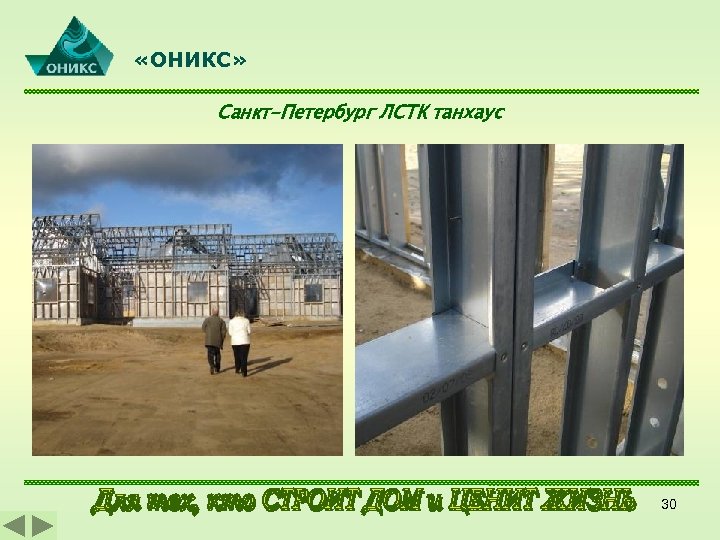

«ОНИКС» Санкт-Петербург ЛСТК танхаус 30

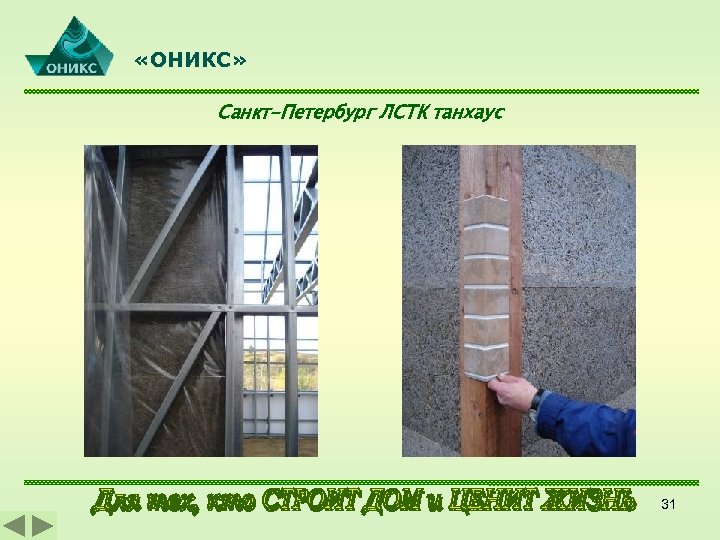

«ОНИКС» Санкт-Петербург ЛСТК танхаус 31

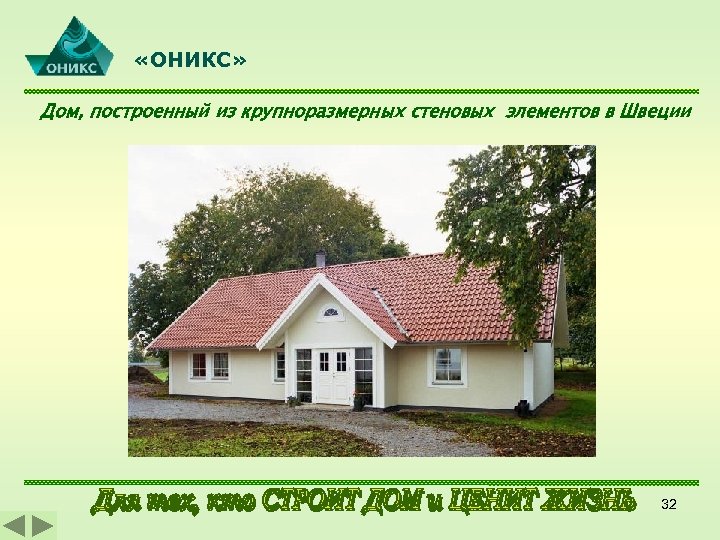

«ОНИКС» Дом, построенный из крупноразмерных стеновых элементов в Швеции 32

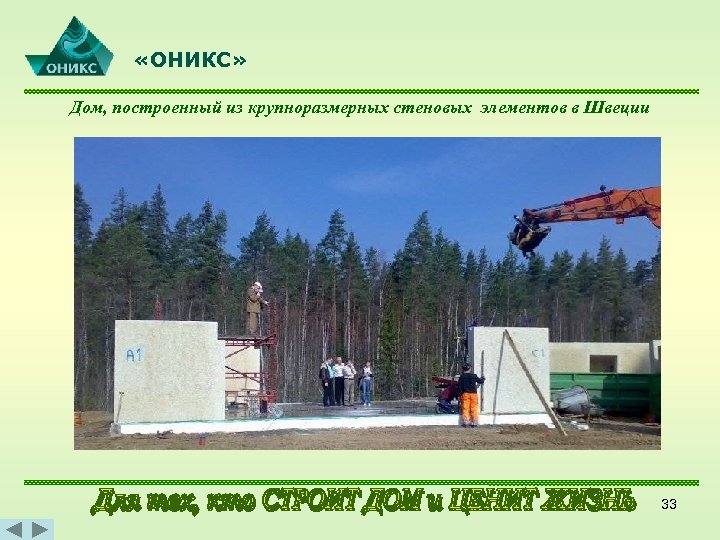

«ОНИКС» Дом, построенный из крупноразмерных стеновых элементов в Швеции 33

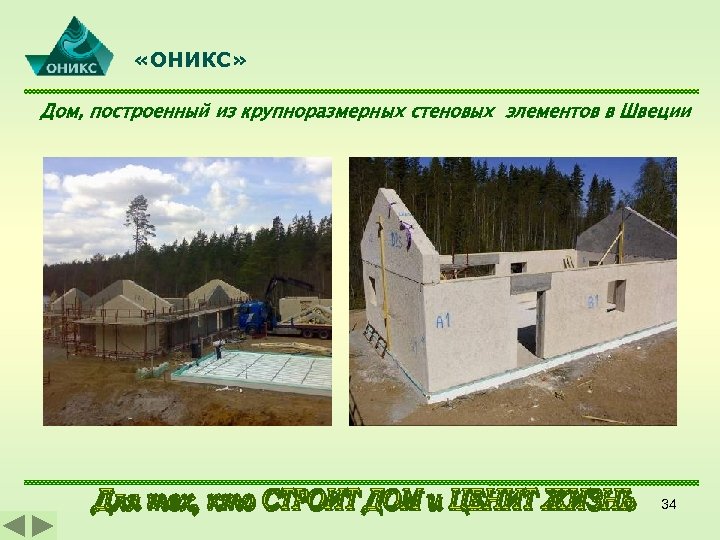

«ОНИКС» Дом, построенный из крупноразмерных стеновых элементов в Швеции 34
«ОНИКС» Кровля из армированных фибролитовых плит в Европе 35

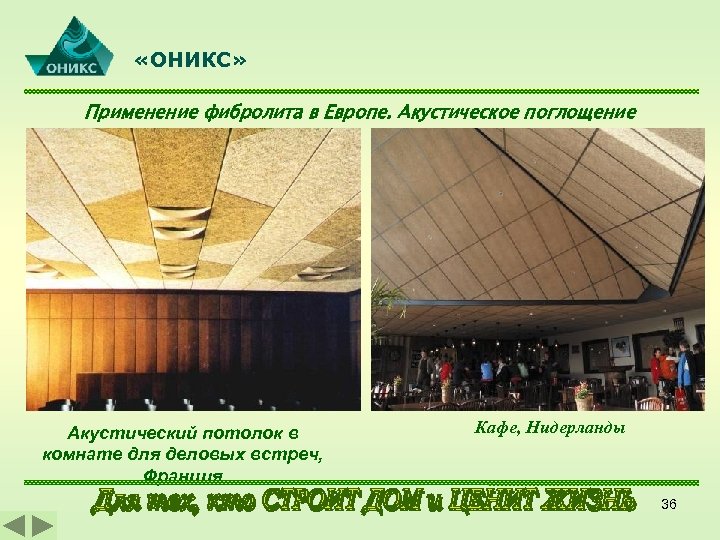

«ОНИКС» Применение фибролита в Европе. Акустическое поглощение Акустический потолок в комнате для деловых встреч, Франция Кафе, Нидерланды 36

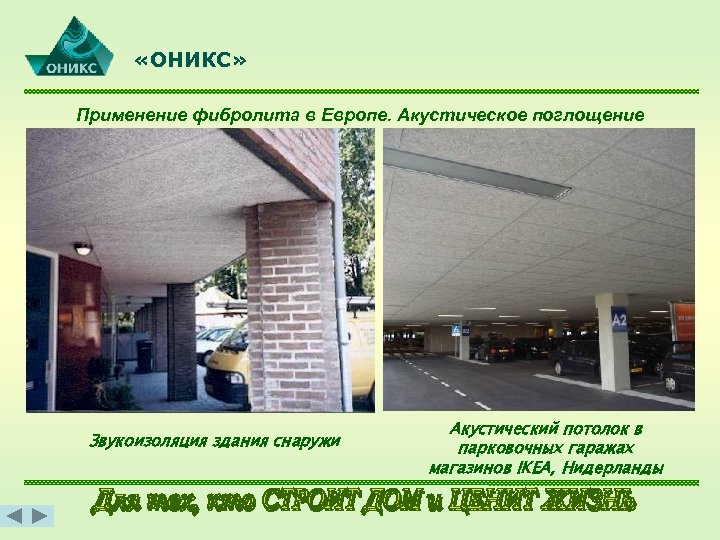

«ОНИКС» Применение фибролита в Европе. Акустическое поглощение Звукоизоляция здания снаружи Акустический потолок в парковочных гаражах магазинов IKEA, Нидерланды

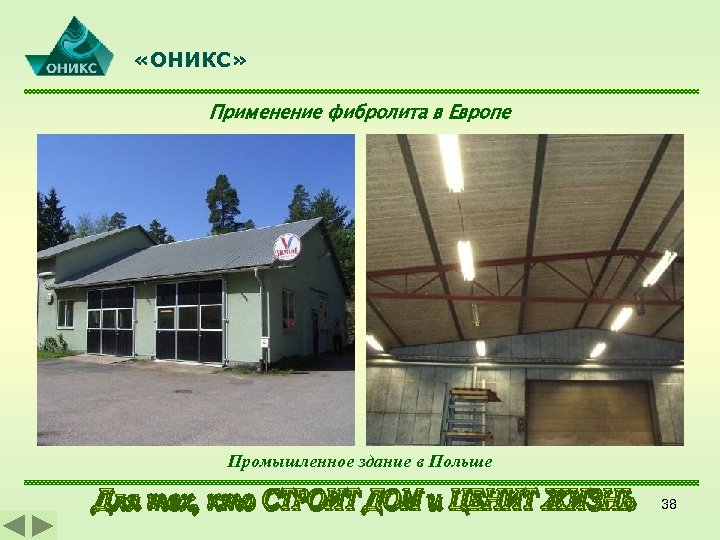

«ОНИКС» Применение фибролита в Европе Промышленное здание в Польше 38

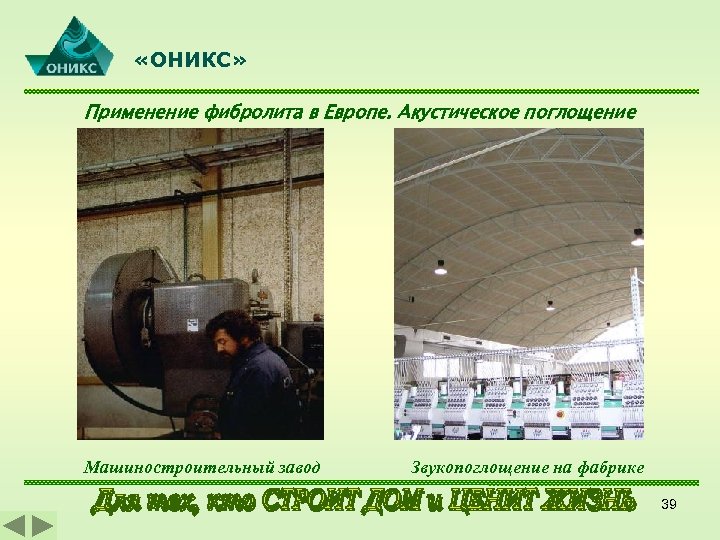

«ОНИКС» Применение фибролита в Европе. Акустическое поглощение Машиностроительный завод Звукопоглощение на фабрике 39

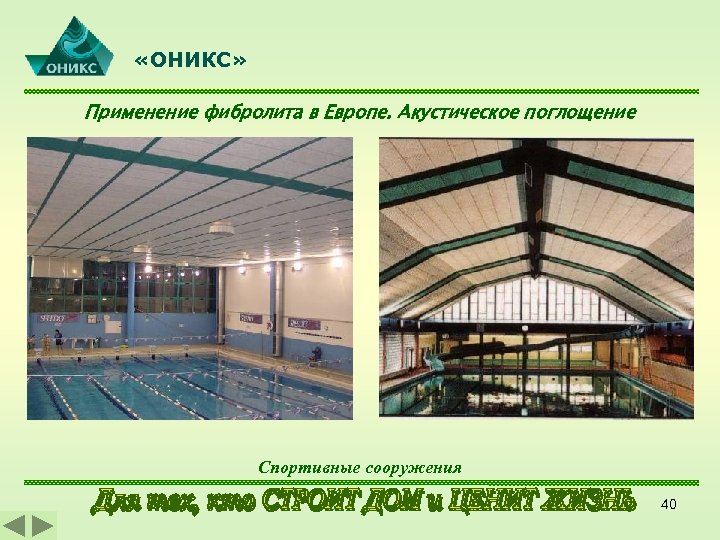

«ОНИКС» Применение фибролита в Европе. Акустическое поглощение Спортивные сооружения 40

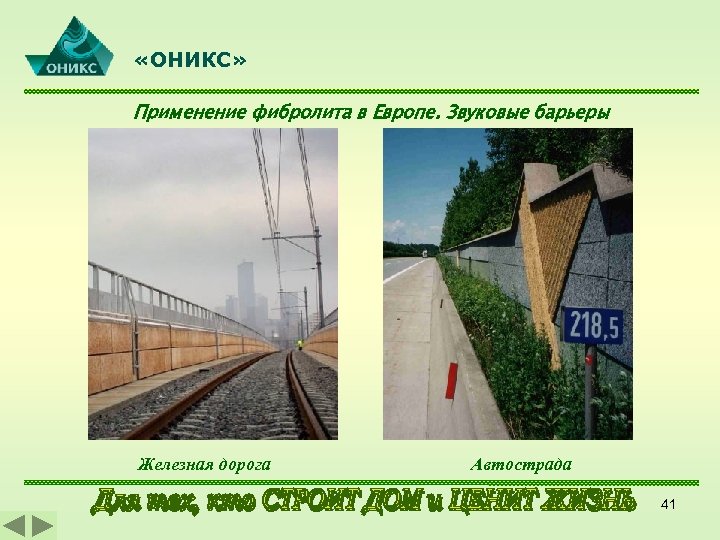

«ОНИКС» Применение фибролита в Европе. Звуковые барьеры Железная дорога Автострада 41

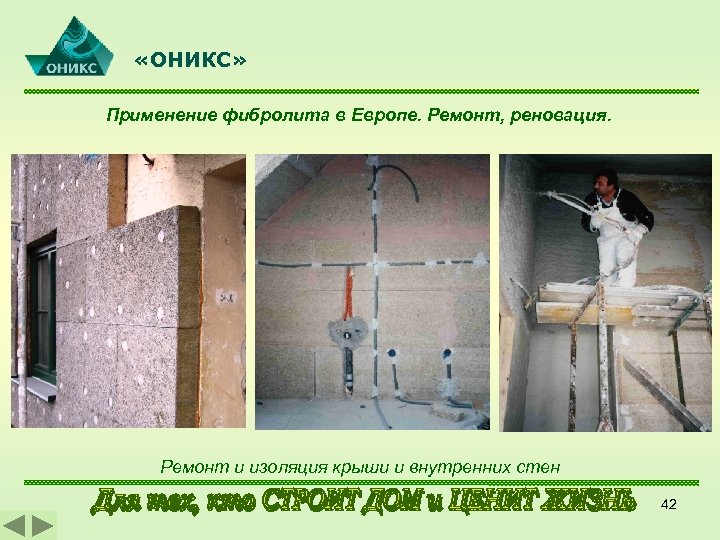

«ОНИКС» Применение фибролита в Европе. Ремонт, реновация. Ремонт и изоляция крыши и внутренних стен 42

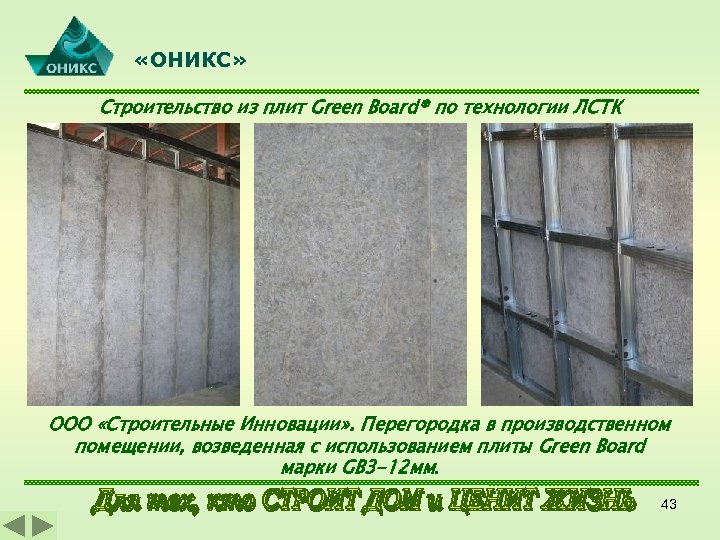

«ОНИКС» Строительство из плит Green Board® по технологии ЛСТК ООО «Строительные Инновации» . Перегородка в производственном помещении, возведенная с использованием плиты Green Board марки GB 3 -12 мм. 43

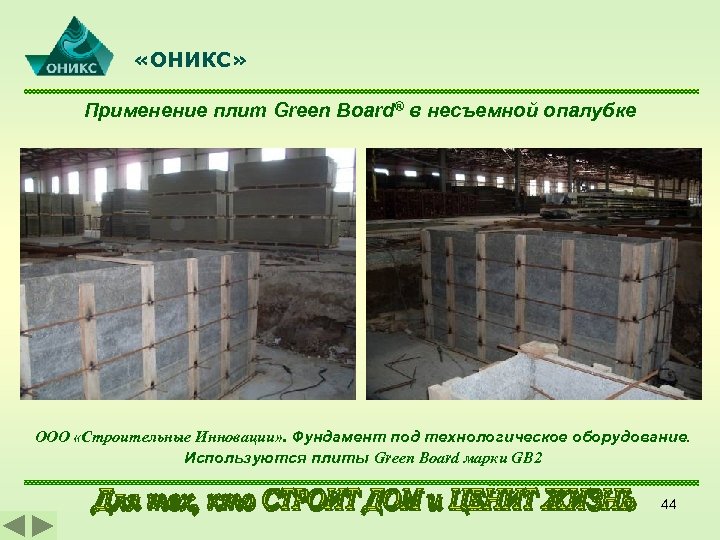

«ОНИКС» Применение плит Green Board® в несъемной опалубке ООО «Строительные Инновации» . Фундамент под технологическое оборудование. Используются плиты Green Board марки GB 2 44

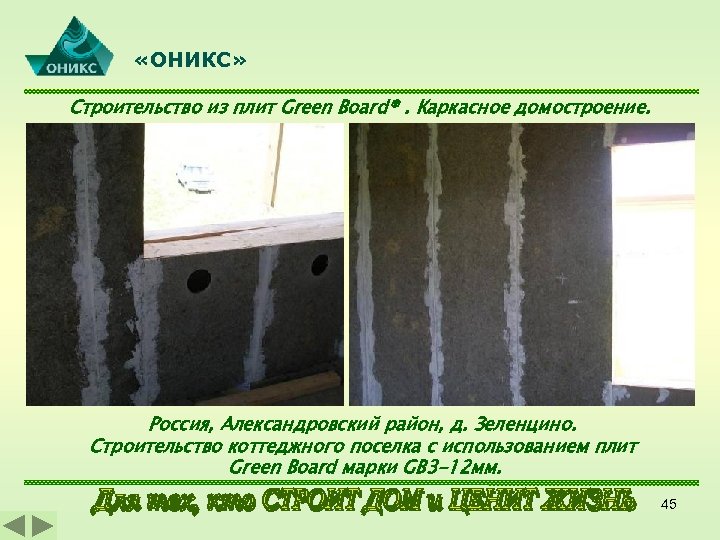

«ОНИКС» Строительство из плит Green Board®. Каркасное домостроение. Россия, Александровский район, д. Зеленцино. Строительство коттеджного поселка с использованием плит Green Board марки GB 3 -12 мм. 45

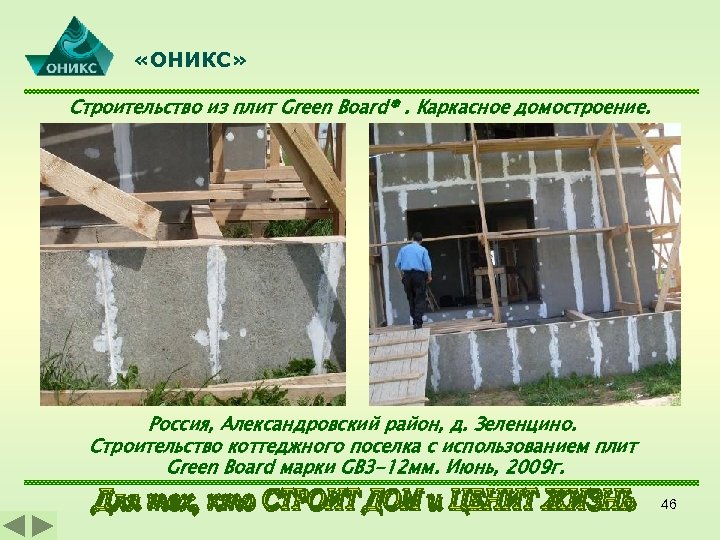

«ОНИКС» Строительство из плит Green Board®. Каркасное домостроение. Россия, Александровский район, д. Зеленцино. Строительство коттеджного поселка с использованием плит Green Board марки GB 3 -12 мм. Июнь, 2009 г. 46

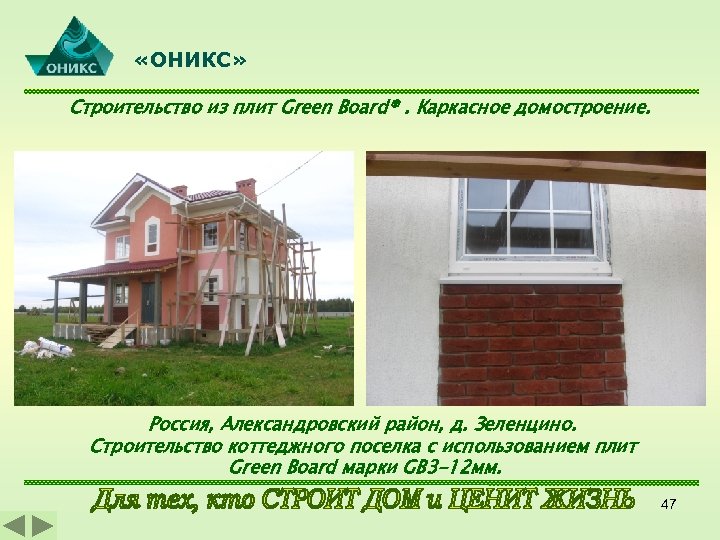

«ОНИКС» Строительство из плит Green Board®. Каркасное домостроение. Россия, Александровский район, д. Зеленцино. Строительство коттеджного поселка с использованием плит Green Board марки GB 3 -12 мм. 47

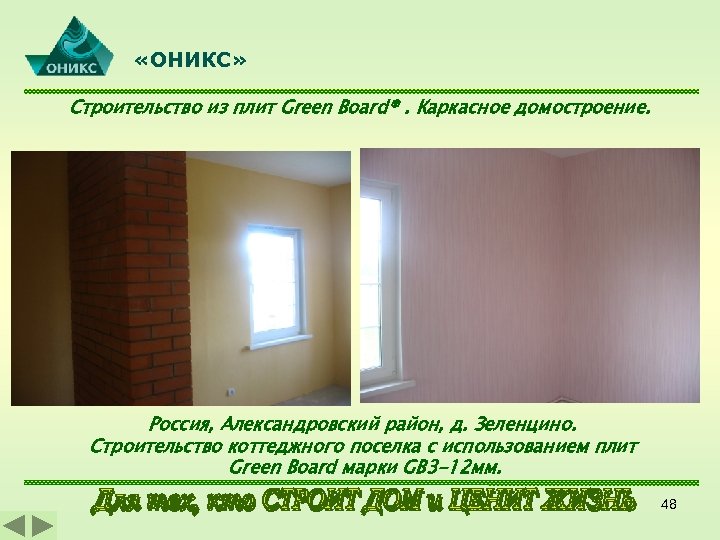

«ОНИКС» Строительство из плит Green Board®. Каркасное домостроение. Россия, Александровский район, д. Зеленцино. Строительство коттеджного поселка с использованием плит Green Board марки GB 3 -12 мм. 48

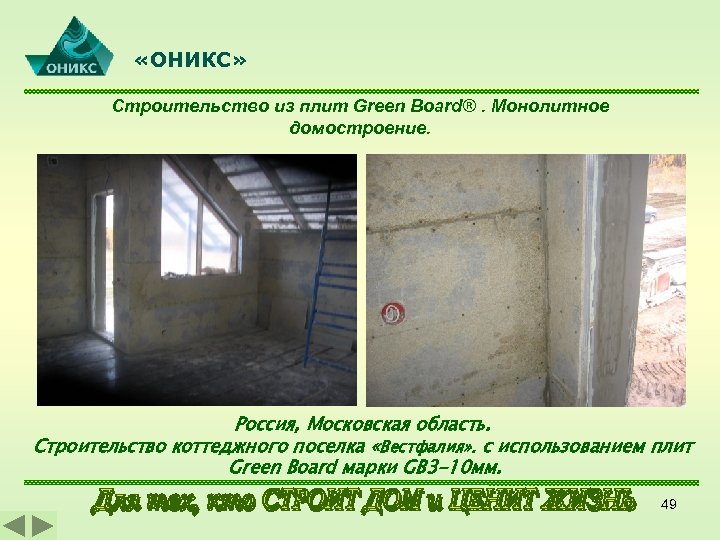

«ОНИКС» Строительство из плит Green Board®. Монолитное домостроение. Россия, Московская область. Строительство коттеджного поселка «Вестфалия» . с использованием плит Green Board марки GB 3 -10 мм. 49

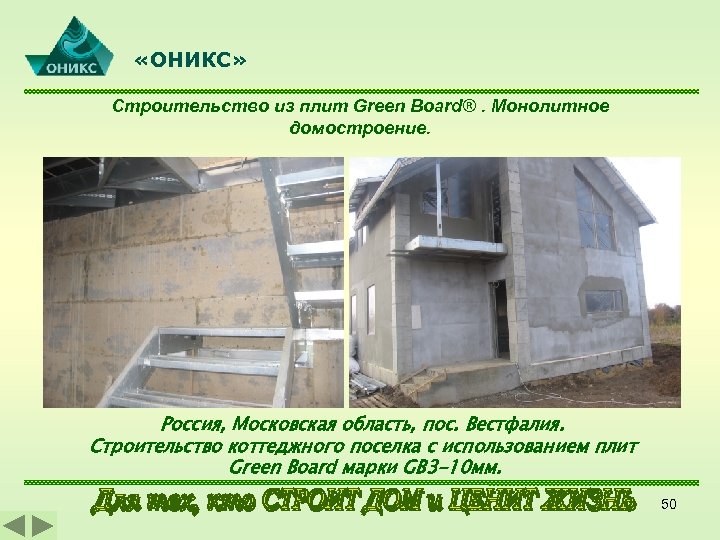

«ОНИКС» Строительство из плит Green Board®. Монолитное домостроение. Россия, Московская область, пос. Вестфалия. Строительство коттеджного поселка с использованием плит Green Board марки GB 3 -10 мм. 50

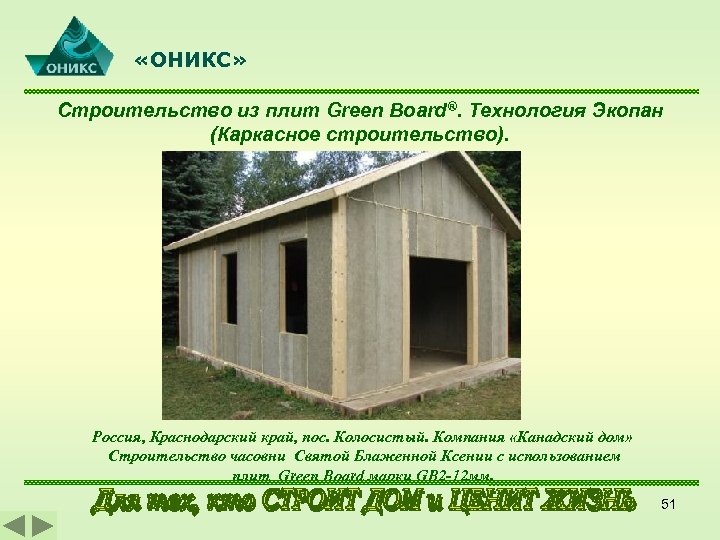

«ОНИКС» Строительство из плит Green Board®. Технология Экопан (Каркасное строительство). Россия, Краснодарский край, пос. Колосистый. Компания «Канадский дом» Строительство часовни Святой Блаженной Ксении с использованием плит Green Board марки GB 2 -12 мм. 51

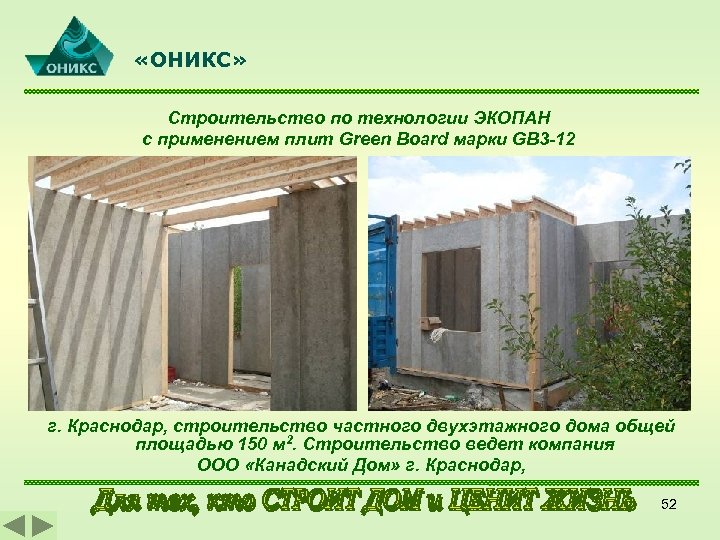

«ОНИКС» Строительство по технологии ЭКОПАН с применением плит Green Board марки GB 3 -12 г. Краснодар, строительство частного двухэтажного дома общей площадью 150 м 2. Строительство ведет компания ООО «Канадский Дом» г. Краснодар, 52

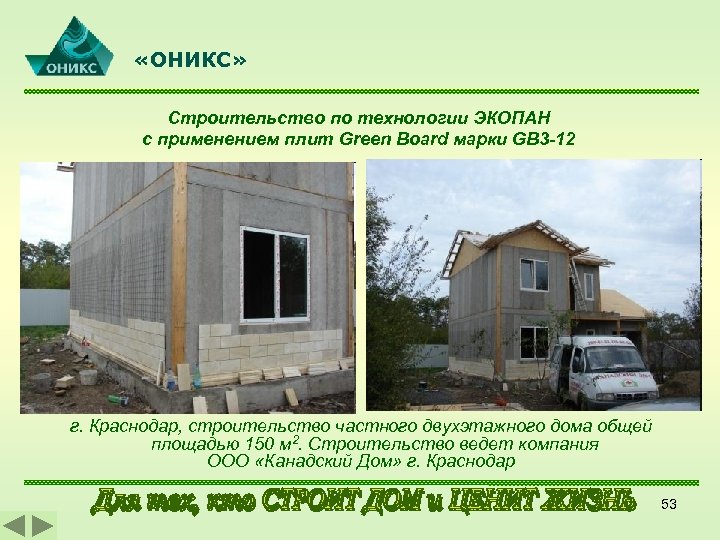

«ОНИКС» Строительство по технологии ЭКОПАН с применением плит Green Board марки GB 3 -12 г. Краснодар, строительство частного двухэтажного дома общей площадью 150 м 2. Строительство ведет компания ООО «Канадский Дом» г. Краснодар 53

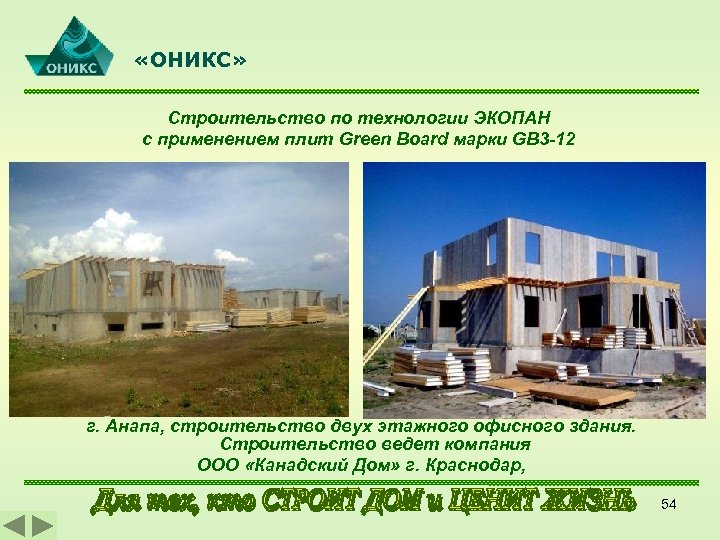

«ОНИКС» Строительство по технологии ЭКОПАН с применением плит Green Board марки GB 3 -12 г. Анапа, строительство двух этажного офисного здания. Строительство ведет компания ООО «Канадский Дом» г. Краснодар, 54

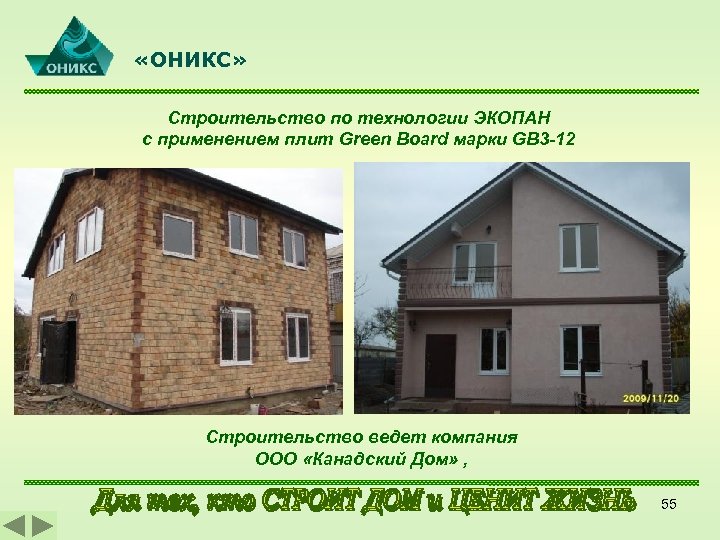

«ОНИКС» Строительство по технологии ЭКОПАН с применением плит Green Board марки GB 3 -12 Строительство ведет компания ООО «Канадский Дом» , 55

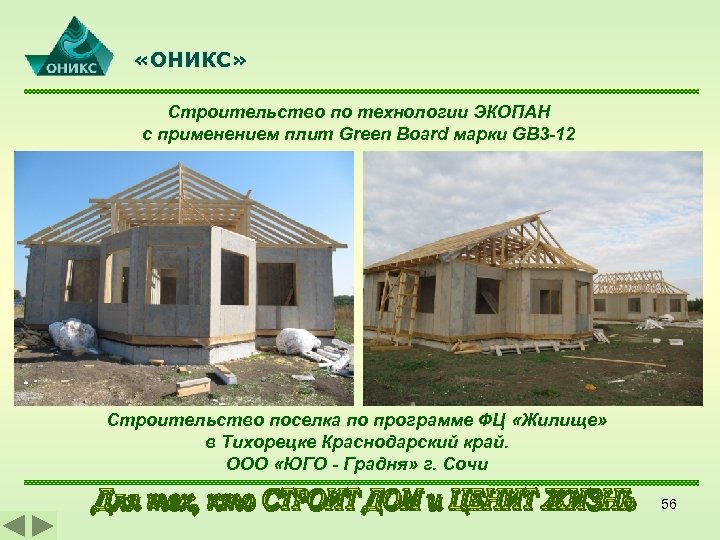

«ОНИКС» Строительство по технологии ЭКОПАН с применением плит Green Board марки GB 3 -12 Строительство поселка по программе ФЦ «Жилище» в Тихорецке Краснодарский край. ООО «ЮГО - Градня» г. Сочи 56

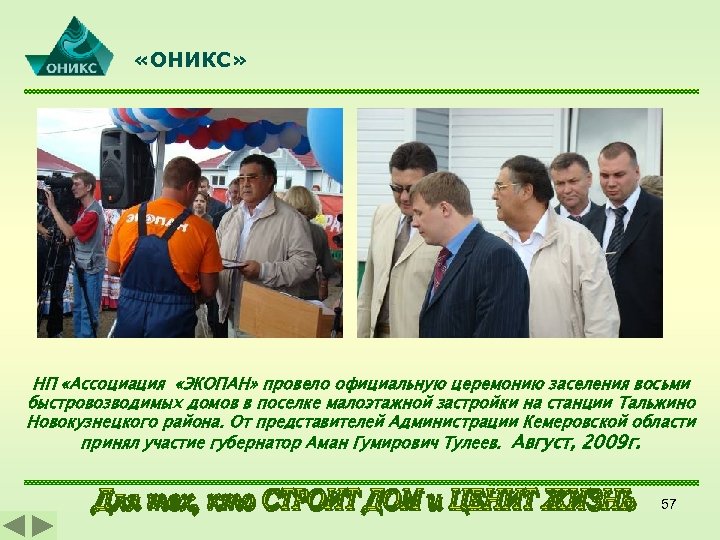

«ОНИКС» НП «Ассоциация «ЭКОПАН» провело официальную церемонию заселения восьми быстровозводимых домов в поселке малоэтажной застройки на станции Тальжино Новокузнецкого района. От представителей Администрации Кемеровской области принял участие губернатор Аман Гумирович Тулеев. Август, 2009 г. 57
«ОНИКС» НП «Ассоциация «ЭКОПАН» провело официальную церемонию заселения восьми быстровозводимых домов в поселке малоэтажной застройки на станции Тальжино Новокузнецкого района. От представителей Администрации Кемеровской области принял участие губернатор Аман Гумирович Тулеев. Август, 2009 г. 58

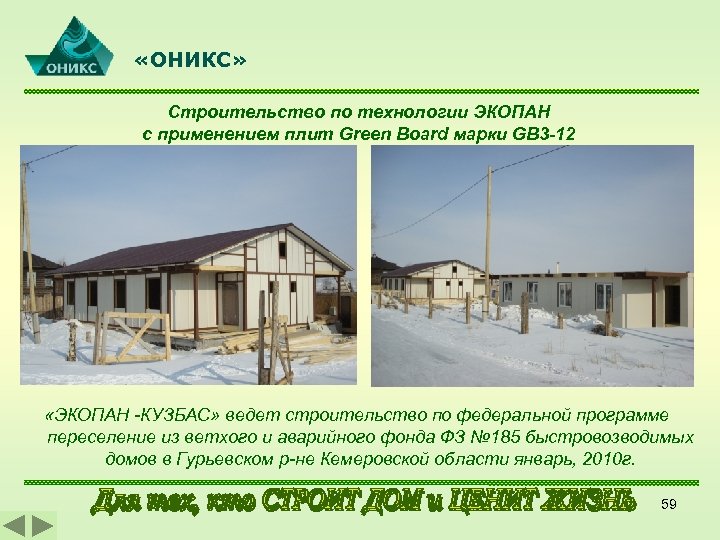

«ОНИКС» Строительство по технологии ЭКОПАН с применением плит Green Board марки GB 3 -12 «ЭКОПАН -КУЗБАС» ведет строительство по федеральной программе переселение из ветхого и аварийного фонда ФЗ № 185 быстровозводимых домов в Гурьевском р-не Кемеровской области январь, 2010 г. 59

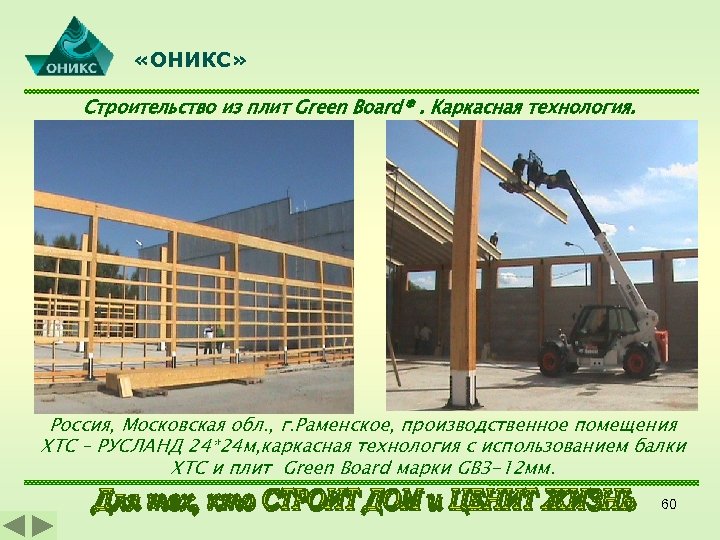

«ОНИКС» Строительство из плит Green Board®. Каркасная технология. Россия, Московская обл. , г. Раменское, производственное помещения ХТС – РУСЛАНД 24*24 м, каркасная технология с использованием балки ХТС и плит Green Board марки GB 3 -12 мм. 60
«ОНИКС» Строительство из плит Green Board®. Каркасная технология. Россия, Московская обл. , г. Раменское, производственное помещения ХТС – РУСЛАНД 24*24 м, каркасная технология с использованием балки ХТС и плит Green Board марки GB 3 -12 мм. 61
«ОНИКС» Строительство из плит Green Board®. Каркасное домостроение. Россия, Ленинградская обл. , Приозерский р-н, пос. Грузино, РЦ Диалог. Строительство двухэтажного дома размером 15 х11 м 2 с использованием плит Green Board марки GB 2 -25 и 35 мм. 62
«ОНИКС» Строительство из плит Green Board®. Каркасное домостроение. Россия, Ленинградская обл. , Приозерский р-н, пос. Грузино, РЦ Диалог. В качестве облицовочного материала использованы шлифованные плиты марки GB 3 -10 из красного цемента. 63

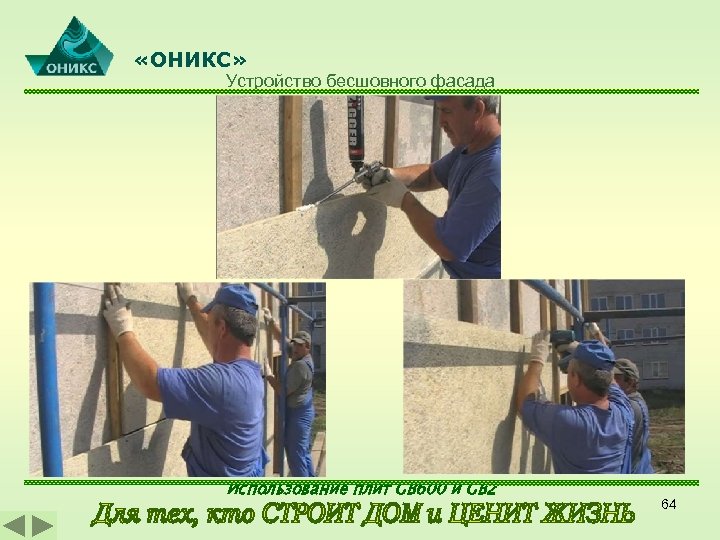

«ОНИКС» Устройство бесшовного фасада Использование плит GB 600 и GB 2 64
«ОНИКС» Рабочий визит губернатора Владимирской обл. Виноградова Н. В. , городской и районной администрации. Июнь 2009 г. 65

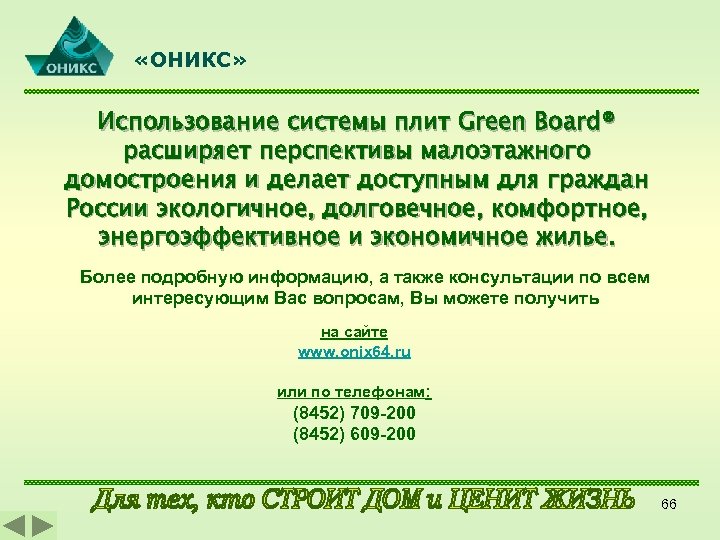

«ОНИКС» Использование системы плит Green Board® расширяет перспективы малоэтажного домостроения и делает доступным для граждан России экологичное, долговечное, комфортное, энергоэффективное и экономичное жилье. Более подробную информацию, а также консультации по всем интересующим Вас вопросам, Вы можете получить на сайте www. onix 64. ru или по телефонам: (8452) 709 -200 (8452) 609 -200 66
