One powerful future. СТРАТЕГИЯ РАЗВИТИЯ МАЛОЙ ЭНЕРГЕТИКИ В РОССИИ: опыт внедрения международных технологий при строительстве мини - ТЭЦ Распределенная генерация как ключ к решению проблем энергодефицитных территорий. 11 июля 2014 г Ярославов В. А.

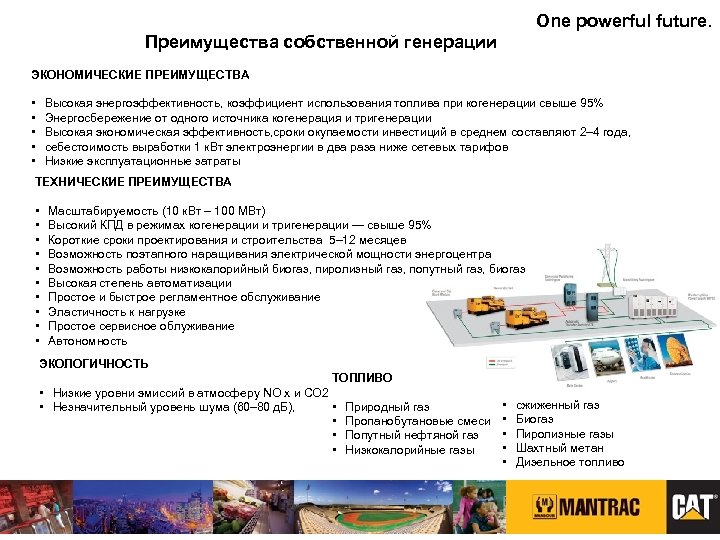

One powerful future. Преимущества собственной генерации ЭКОНОМИЧЕСКИЕ ПРЕИМУЩЕСТВА • • • Высокая энергоэффективность, коэффициент использования топлива при когенерации свыше 95% Энергосбережение от одного источника когенерация и тригенерации Высокая экономическая эффективность, сроки окупаемости инвестиций в среднем составляют 2– 4 года, себестоимость выработки 1 к. Вт электроэнергии в два раза ниже сетевых тарифов Низкие эксплуатационные затраты ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА • • • Масштабируемость (10 к. Вт – 100 МВт) Высокий КПД в режимах когенерации и тригенерации — свыше 95% Короткие сроки проектирования и строительства 5– 12 месяцев Возможность поэтапного наращивания электрической мощности энергоцентра Возможность работы низкокалорийный биогаз, пиролизный газ, попутный газ, биогаз Высокая степень автоматизации Простое и быстрое регламентное обслуживание Эластичность к нагрузке Простое сервисное облуживание Автономность ЭКОЛОГИЧНОСТЬ ТОПЛИВО • Низкие уровни эмиссий в атмосферу NO x и СO 2 • • Незначительный уровень шума (60– 80 д. Б), • • • TRANSFORMED BY 6 SIGMA Природный газ Пропанобутановые смеси Попутный нефтяной газ Низкокалорийные газы • сжиженный газ • Биогаз • Пиролизные газы • Шахтный метан • Дизельное топливо Page 2 | CATERPILLAR CONFIDENTIAL: YELLOW

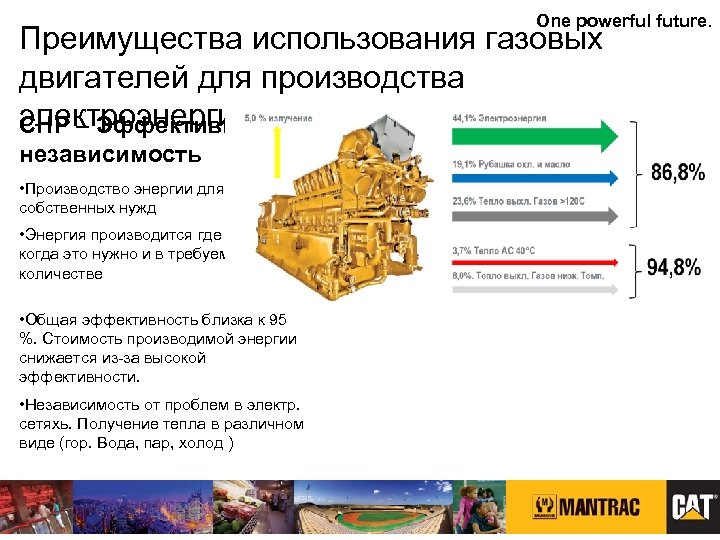

One powerful future. Преимущества использования газовых двигателей для производства электроэнергии CHP – Эффективная независимость • Производство энергии для собственных нужд • Энергия производится где это нужно, когда это нужно и в требуемом количестве • Общая эффективность близка к 95 %. Стоимость производимой энергии снижается из-за высокой эффективности. • Независимость от проблем в электр. сетяхь. Получение тепла в различном виде (гор. Вода, пар, холод ) TRANSFORMED BY 6 SIGMA Page 3 | CATERPILLAR CONFIDENTIAL: YELLOW

One powerful future. Корпорация Caterpillar и её брендовая среда. TRANSFORMED BY 6 SIGMA Page 4 | CATERPILLAR CONFIDENTIAL: YELLOW 4

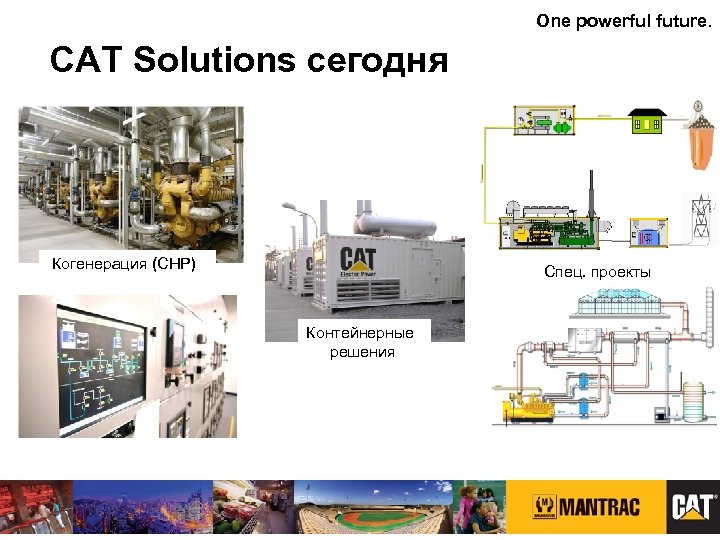

One powerful future. CAT Solutions сегодня k. W Когенерация (СНР) Спец. проекты Контейнерные решения TRANSFORMED BY 6 SIGMA Page 5 | CATERPILLAR CONFIDENTIAL: YELLOW

One powerful future. CAT Solutions – Контейнеры Арктические СНР контейнеры G 3500 • • • Полный комплект оборудования LV / MV 65 д. БА @ 1 м -40 / +40°С Заводские испытания Транспортный габарит (G 3520 E): Дх. Шх. В 15. 5 х 3. 4 м TRANSFORMED BY 6 SIGMA YELLOW TRANSFORMED BY 6 SIGMA Page 11 | CATERPILLAR CONFIDENTIAL: Page 6 | CATERPILLAR CONFIDENTIAL: YELLOW

One powerful future. Варианты исполнения TRANSFORMED BY 6 SIGMA Page 7 | CATERPILLAR CONFIDENTIAL: YELLOW

One powerful future. CAT Solutions – Теплицы G 3516 H 2 MВт, 50 Гц, 400 В, 500 мг/Нм 3 NOx Полный комплект оборудования, включая СНР, SCR и Greenhouse Master TRANSFORMED BY 6 SIGMA YELLOW Page 12 CATERPILLAR CONFIDENTIAL Page 8 | CATERPILLAR |CONFIDENTIAL: YELLOW

One powerful future. CAT Solutions – переработка газов с низкой теплотворной способностью Угольные фильтры(H 2 S) Системы десульфуризации (H 2 S) Удаление кремния (Landfill, SWTP) Осушение газа (chiller) Газовые бустеры C Факельные H Вакуумн Газоподгото горелки ый вка 4 наос k. W СНР Контейнер TRANSFORMED BY 6 SIGMA Page 9 | CATERPILLAR CONFIDENTIAL: YELLOW

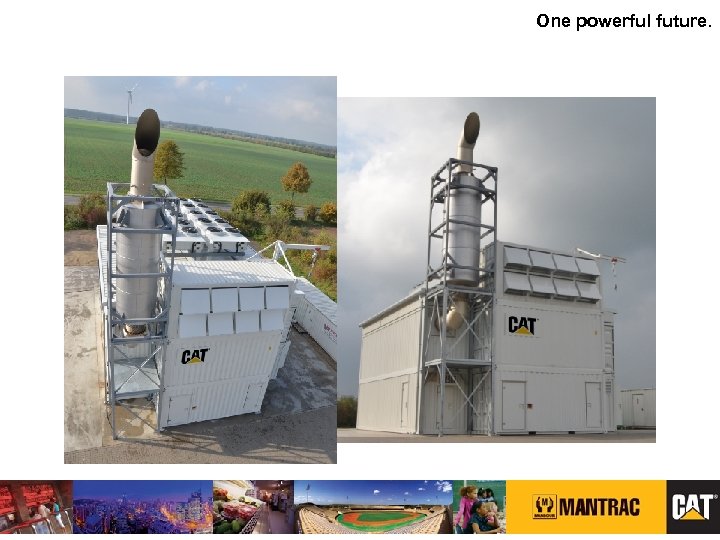

One powerful future. TRANSFORMED BY 6 SIGMA Page 10 | CATERPILLAR CONFIDENTIAL: YELLOW

One powerful future. Критерии выбора оборудования Различны для каждого заказчика, рынка и применения: • Стоимость жизненного цикла включая расходы на топливо и обслуживание… • Высокий КПД • Инвестиции • Наличие топлива или доходы от утилизации газов из биомасс (Geotexia France) • Наличие (Availability) • Финансирование. Субсидии • Наличие сервис дилера на территории • заказчика • Другое (Динамические характеристики, наброс нагрузки, выбросы …) TRANSFORMED BY 6 SIGMA Page 11 | CATERPILLAR CONFIDENTIAL: YELLOW

One powerful future. TRANSFORMED BY 6 SIGMA Page 12 | CATERPILLAR CONFIDENTIAL: YELLOW

One powerful future. одельный ряд Hz gas EP products from 50 - 4, 300 k. W CG 260 -16 CG 260 -12 G 3520 C CG 170 -20 G 3516 C CG 170 -16 G 3520 CG 170 -12 CG 260 CG 132 -16 G 3512 CG 170 CG 132 -12 G 351 2 CG 132 - CG 132 08 G 350 8 G 3412 G 341 2 G 340 6 0 G 330 6 TRANSFORMED BY 6 SIGMA 50 0 100 0 150 0 200 0 Po wer ek. W 250 0 300 0 350 0 400 0 Page 7 | CATERPILLAR CONFIDENTIAL: Yellow Page 13 | CATERPILLAR CONFIDENTIAL: YELLOW

Рентабельность проектов TRANSFORMED BY 6 SIGMA One powerful future. Page 14 | CATERPILLAR CONFIDENTIAL: YELLOW

One powerful future. TRANSFORMED BY 6 SIGMA Page 15 | CATERPILLAR CONFIDENTIAL: YELLOW

One powerful future. TRANSFORMED BY 6 SIGMA Page 16 | CATERPILLAR CONFIDENTIAL: YELLOW

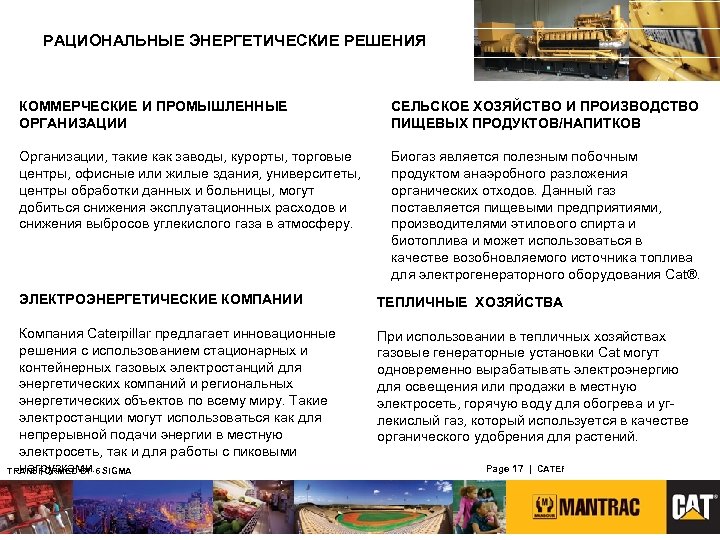

One powerful future. РАЦИОНАЛЬНЫЕ ЭНЕРГЕТИЧЕСКИЕ РЕШЕНИЯ КОММЕРЧЕСКИЕ И ПРОМЫШЛЕННЫЕ ОРГАНИЗАЦИИ СЕЛЬСКОЕ ХОЗЯЙСТВО И ПРОИЗВОДСТВО ПИЩЕВЫХ ПРОДУКТОВ/НАПИТКОВ Организации, такие как заводы, курорты, торговые центры, офисные или жилые здания, университеты, центры обработки данных и больницы, могут добиться снижения эксплуатационных расходов и снижения выбросов углекислого газа в атмосферу. Биогаз является полезным побочным продуктом анаэробного разложения органических отходов. Данный газ поставляется пищевыми предприятиями, производителями этилового спирта и биотоплива и может использоваться в качестве возобновляемого источника топлива для электрогенераторного оборудования Cat®. ЭЛЕКТРОЭНЕРГЕТИЧЕСКИЕ КОМПАНИИ Компания Caterpillar предлагает инновационные решения с использованием стационарных и контейнерных газовых электростанций для энергетических компаний и региональных энергетических объектов по всему миру. Такие электростанции могут использоваться как для непрерывной подачи энергии в местную электросеть, так и для работы с пиковыми нагрузками. TRANSFORMED BY 6 SIGMA ТЕПЛИЧНЫЕ ХОЗЯЙСТВА При использовании в тепличных хозяйствах газовые генераторные установки Cat могут одновременно вырабатывать электроэнергию для освещения или продажи в местную электросеть, горячую воду для обогрева и углекислый газ, который используется в качестве органического удобрения для растений. Page 17 | CATERPILLAR CONFIDENTIAL: YELLOW

One powerful future. РАЦИОНАЛЬНЫЕ ЭНЕРГЕТИЧЕСКИЕ РЕШЕНИЯ СВАЛКИ И СТАНЦИИ ОЧИСТКИ СТОЧНЫХ ВОД ШАХТЫ Свалочные и канализационные газы являются продуктом санитарно-технической инфра- структуры жилых сообществ по всему миру. Вместо утилизации или сжигания метана жилые сообщества могут использовать дан ные газы в качестве топлива в ходе реализации программ рационального использования энергии. Горнодобывающие компании могут повысить безопасность своих шахт и уменьшить выбросы углекислого газа в атмосферу. В настоящее время многие горнодобывающие предприятия осознают преимущества самостоятельного производства электроэнергии из газа для упрощения создания новых рабочих площадок. TRANSFORMED BY 6 SIGMA Page 18 | CATERPILLAR CONFIDENTIAL: YELLOW

One powerful future. Caterpillar предлагает Ø Техническое обслуживание: 2000 -4000 м. ч Ø Межремонтный интервал: более 80 000 м. ч Ø Единичная мощность станций от 10 к. Вт до 9, 7 м. Вт Ø Расход масла на угар: менее 0, 2 гр/1 квт. ч Ø Высокий КПД: 43 -44, 5% Ø Наличие сервис дилера на территории заказчика Мантрак Восток Ø Финансирование проектов: Caterpillar financial TRANSFORMED BY 6 SIGMA Page 19 | CATERPILLAR CONFIDENTIAL: YELLOW

One powerful future. Преимущества Caterpillar ВЫСОКИЙ КПД Ежегодная экономия затрат на топливо до 15% и повышенная прибыльность. КПД газовой генераторной установки значительно увеличен благодаря усовершенствованной конструкции распределительного вала, камеры сгорания и свечей зажигания. НИЗКИЕ ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ Улучшенная конструкция компонентов двигателя генераторной установки обеспечивает уменьшение расхода масла на 50% по сравнению с генераторными установками фирм конкурентов. (менее 0, 2 грамма на 1 к. Вт) Это означает, что затраты клиента также снижаются. УЛУЧШЕННАЯ ЭКСПЛУАТАЦИОННАЯ ДОСТУПНОСТЬ Установка CAT занимают меньше места, чем другие подобные системы. Это обеспечивает снижение затрат на установку. УПРАВЛЕНИЕ СИСТЕМОЙ Комплексная электронная система управления Cat позволяет управлять всеми системами, а не одним лишь двигателем. Такие функции, как контроль температуры и давления каждого цилиндра и предотвращение детонации, позволяют получить максимальную выходную мощность и наиболее эффективное использование топлива даже при изменениях состава газа. ГИБКОЕ ИСПОЛЬЗОВАНИЕ ТОПЛИВА Наша технология смешивания газов и комплексная электронная система управления позволяют использовать широкий ассортимент газов, включая такие проблематичные виды, как анаэробный газ, свалочный газ и канализационный газ. TRANSFORMED BY 6 SIGMA Page 20 | CATERPILLAR CONFIDENTIAL: YELLOW

One powerful future. Общее количество генерационных установок используемых по всему миру превышает 19 122 шт с суммарной мощностью 27 ГВт TRANSFORMED BY 6 SIGMA Page 21 | CATERPILLAR CONFIDENTIAL: YELLOW

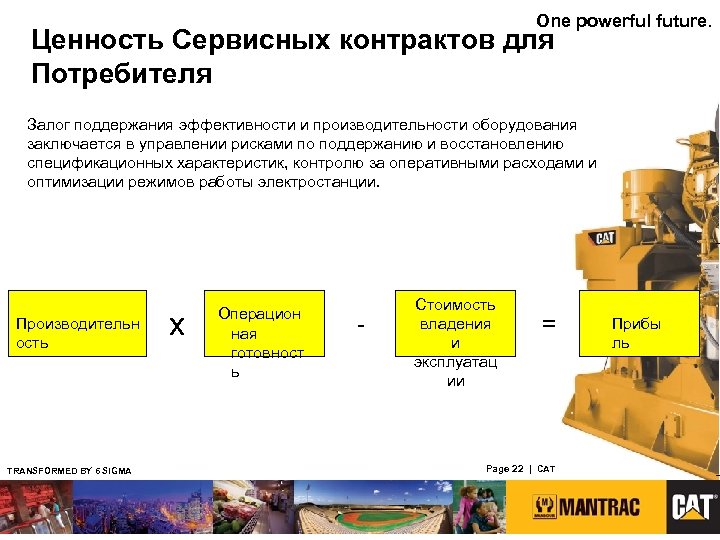

One powerful future. Ценность Сервисных контрактов для Потребителя Залог поддержания эффективности и производительности оборудования заключается в управлении рисками по поддержанию и восстановлению спецификационных характеристик, контролю за оперативными расходами и оптимизации режимов работы электростанции. Производительн ость TRANSFORMED BY 6 SIGMA x Операцион ная готовност ь - Стоимость владения и эксплуатац ии = Прибы ль Page 22 | CATERPILLAR CONFIDENTIAL: YELLOW

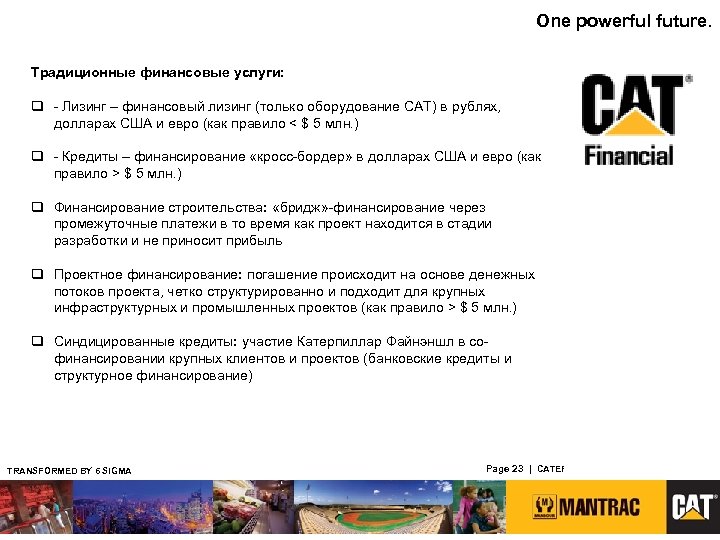

One powerful future. Традиционные финансовые услуги: q - Лизинг – финансовый лизинг (только оборудование CAT) в рублях, долларах США и евро (как правило < $ 5 млн. ) q - Кредиты – финансирование «кросс-бордер» в долларах США и евро (как правило > $ 5 млн. ) q Финансирование строительства: «бридж» -финансирование через промежуточные платежи в то время как проект находится в стадии разработки и не приносит прибыль q Проектное финансирование: погашение происходит на основе денежных потоков проекта, четко структурированно и подходит для крупных инфраструктурных и промышленных проектов (как правило > $ 5 млн. ) q Синдицированные кредиты: участие Катерпиллар Файнэншл в софинансировании крупных клиентов и проектов (банковские кредиты и структурное финансирование) TRANSFORMED BY 6 SIGMA Page 23 | CATERPILLAR CONFIDENTIAL: YELLOW

Филиальная сеть ООО Мантрак Восток TRANSFORMED BY 6 SIGMA One powerful future. Page 24 | CATERPILLAR CONFIDENTIAL: YELLOW

One powerful future. СТРАТЕГИЯ РАЗВИТИЯ МАЛОЙ ЭНЕРГЕТИКИ В РОССИИ: опыт внедрения международных технологий при строительстве мини - ТЭЦ Благодарим за внимание! Владимир Ярославов Представитель ООО “Мантрак Восток” E-mail: vyaroslavov@mantracvostok. com Tel: +7 351 750 99 96 TRANSFORMED BY 6 SIGMA Page 25 | CATERPILLAR CONFIDENTIAL: YELLOW
