Омская Государственная Медицинская Академия Программа составлена студенткой Омской

Омская Государственная Медицинская Академия Программа составлена студенткой Омской Государственной Медицинской Академии лечебнопрофилактического факультета группы № 201 Колесник Алиной Андреевной. Руководитель доцент, кандидат медицинских наук кафедры гистологии, цитологии и эмбриологии Таскаев Иванович

Иллюстративный материал по курсу молекулярной биологии.

МЕНЮ: 1. Мембрана. 2. Синапс. 3. Зрение. 4. Мышцы. 5. Сердце.

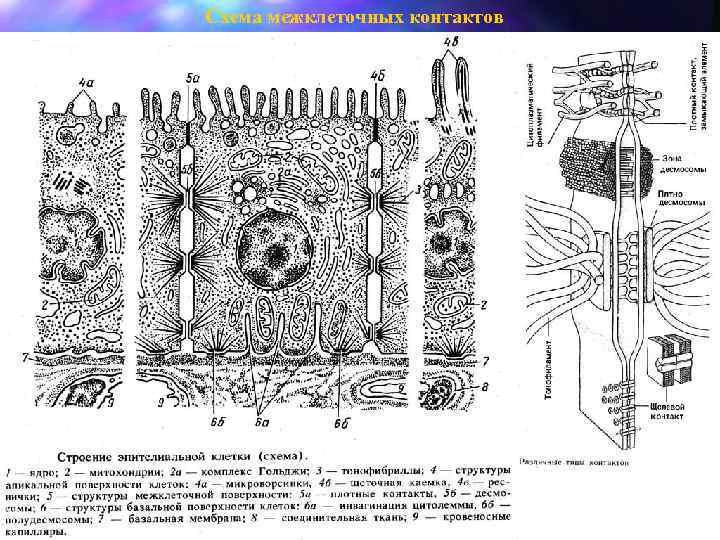

Схема межклеточных контактов

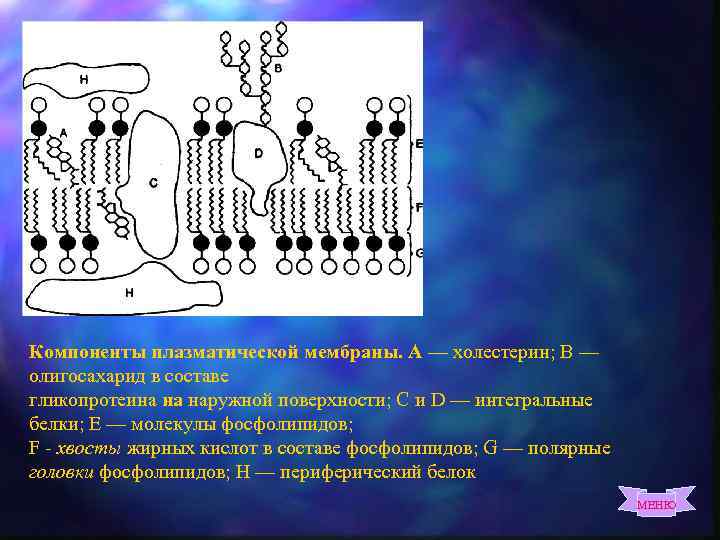

Компоненты плазматической мембраны. А — холестерин; В — олигосахарид в составе гликопротеина на наружной поверхности; С и D — интегральные белки; Е — молекулы фосфолипидов; F - хвосты жирных кислот в составе фосфолипидов; G — полярные головки фосфолипидов; Н — периферический белок МЕНЮ

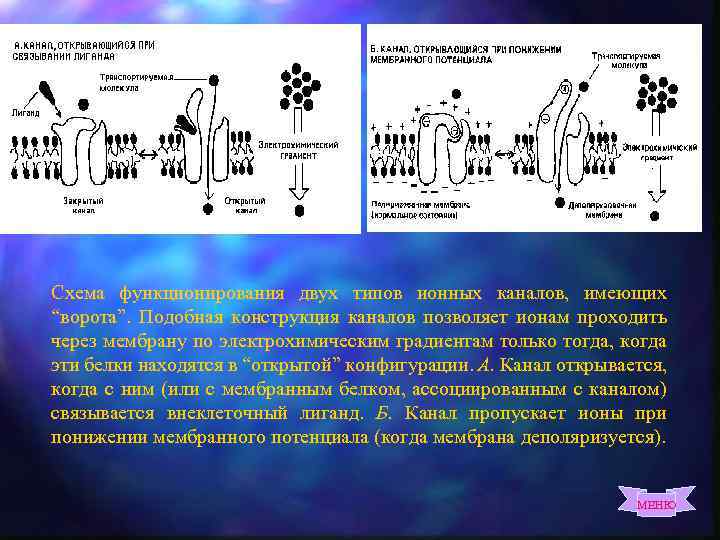

Схема функционирования двух типов ионных каналов, имеющих “ворота”. Подобная конструкция каналов позволяет ионам проходить через мембрану по электрохимическим градиентам только тогда, когда эти белки находятся в “открытой” конфигурации. А. Канал открывается, когда с ним (или с мембранным белком, ассоциированным с каналом) связывается внеклеточный лиганд. Б. Канал пропускает ионы при понижении мембранного потенциала (когда мембрана деполяризуется). МЕНЮ

Последовательность основных процессов при передаче возбуждения в холинергическом синапсе (медиатор - ацетилхолин). Пр пресинаптическая мембрана, По постсинаптическая мембрана, Сщ синаптическая щель. Главные этапы отмечены цифрами 1 -7. Возбуждение нервного окончания сопровождается снижением мембранного потенциала (1) и открытием потенциалозависимых кальциевых каналов, что вызывает вход ионов кальция в нервное окончание (2). Увеличение внутриклеточной концентрации ионов кальция вызывает освобождение ацетилхолина (АХ) из синаптических везикул путем экзоцитоза в синаптическую щель (3) с последующей рециклизацией везикул (показано красными стрелками). Ацетилхолин диффундирует через синаптическую щель и взаимодействует с ацетилхолиновыми рецепторами постсинаптической мембраны (4), результатом чего является открытие каналов и поступление ионов Na в постсинаптическую клетку (5). В результате поступления положительно заряженных катионов мембранный потенциал постсинаптической клетки снижается. Под действием фермента ацетилхолинэстеразы (АХЭ) ацетилхолин в синаптической щели разрушается до ацетата (А) и холина (X) (6), который при помощи активного транспорта поступает обратно в нервное окончание (7). В нервном окончании осуществляется синтез ацетилхолина из холина и ацетата (катализируется ферментом ацетилхолин-трансферазой (АХТ)) (8). Ацетилхолин поступает в синаптические везикулы (9) МЕНЮ

Формирование, заполнение и опустошение везикул. Образование мелких(а) и крупных(б)синаптических везикул осуществляется в комплексе Гольджи тела нервной клетки, затем они транспортируются в нервное окончание. Мелкие везикулы заполняются классическим медиатором в нервном окончании, а крупные - пептидами в теле нервной клетки, в процессе образования везикул. Везикулы выделяют медиатор в синаптическую щель посредством экзоцитоза. Затем мелкие везикулы посредством рециклизации могут повторно заполняться медиатором и участвовать в экзоцитозе. Последняя способность у крупных везикул отсутствует. МЕНЮ

Строение колбочки и палочки. Слева - общий вид, справа - вертикальный разрез фоторецепторного диска (внизу) и молекула родопсина (вверху). Липидная мембрана фоторецепторных дисков выделена оранжевым цветом, цитоплазма - голубым, родопсин - красным. Цитоплазматические и внутридисковые петли на увеличенном изображении молекулы родопсина окрашены голубым и зеленым соответственно сигнал поступает к нейронам третьего порядка — ганглиозным клеткам — и от них по зрительному нерву в мозг. МЕНЮ

МЕНЮ

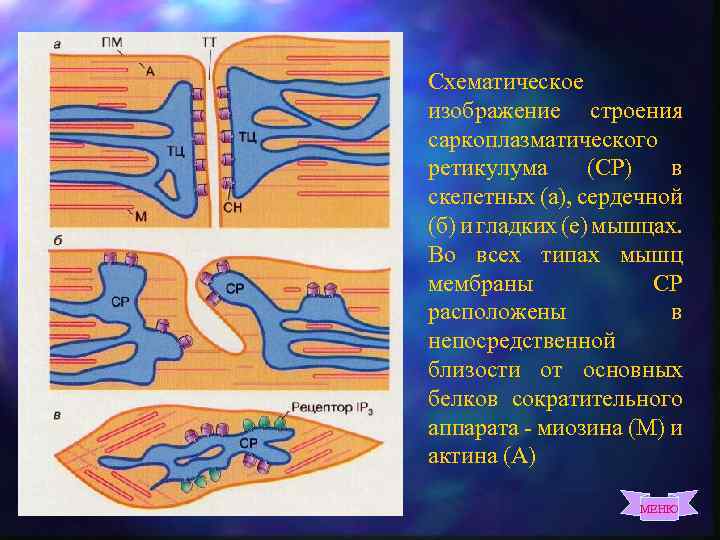

Схематическое изображение строения саркоплазматического ретикулума (СР) в скелетных (а), сердечной (б) и гладких (е) мышцах. Во всех типах мышц мембраны СР расположены в непосредственной близости от основных белков сократительного аппарата - миозина (М) и актина (А) МЕНЮ

Предполагаемая модель расположения Са-АТФазы (а) и фосфоламбана (б) в мембране СР. МЕНЮ

Основные энергопотребляющие структуры кардиомиоцита. Кислород и субстраты, поступающие в клетки из капилляров, используются для синтеза АТФ в основном в митохондриях. Макроэргические фосфаты (АТФ и креатинфосфат Кф) транспортируются к сократительным белкам (миофибриллам), ядру, саркоплазматическому ретикулуму (СР), Na+-K+nacocy и К+ каналам сарколеммы. Регуляция сократительной функции кардиомиоцитов осуществляется ионами Са 2+. Они поступают в клетки снаружи, через кальциевые каналы, и вызывают высвобождение ионов Са 2+, содержащихся в концевых цистернах СР. Большинство этих ионов связываются с миофибриллами и вызывают их сокращение, вместе с тем они постоянно поглощаются обратно в продольные канальцы СР с помощью Са 2+ АТФ-азы, и наступает расслабление миофибрилл. МЕНЮ

Метаболические последствия ишемии миокарда. МЕНЮ
