ОГРАНИЧИТЕЛИ УДАРНОГО ТОКА ВЗРЫВНОГО ДЕЙСТВИЯ Семинар «Современные методы в строительстве, эксплуатации и ремонта объектов ОГРАНИЧИТЕЛИ УДАРНОГО ТОКА ВЗРЫВНОГО ДЕЙСТВИЯ Семинар «Современные методы в строительстве, эксплуатации и ремонта объектов Российской Энергосистемы» , 2011 г.

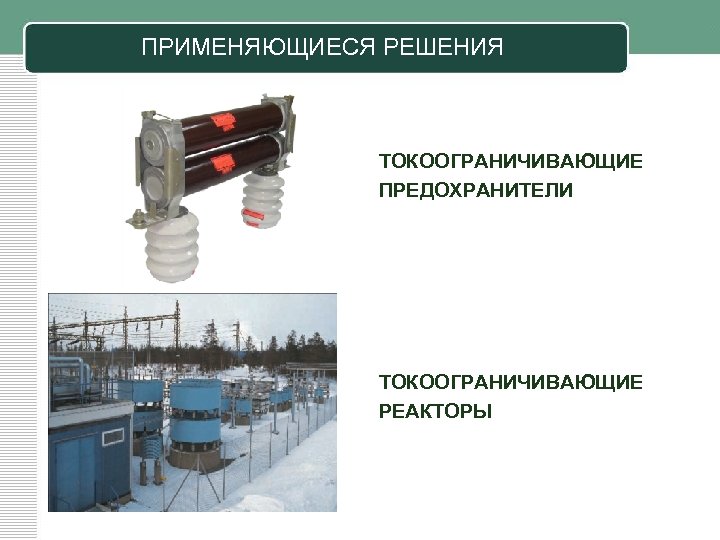

ПРИМЕНЯЮЩИЕСЯ РЕШЕНИЯ ТОКООГРАНИЧИВАЮЩИЕ ПРЕДОХРАНИТЕЛИ ТОКООГРАНИЧИВАЮЩИЕ РЕАКТОРЫ ПРИМЕНЯЮЩИЕСЯ РЕШЕНИЯ ТОКООГРАНИЧИВАЮЩИЕ ПРЕДОХРАНИТЕЛИ ТОКООГРАНИЧИВАЮЩИЕ РЕАКТОРЫ

ХАРАКТЕРИСТИКИ ТОКООГРАНИЧЕНИЯ ПК ПРИ НОМИНАЛЬНОМ ТОКЕ 400 А ТОКООГРАНИЧЕНИЕ ПРАКТИЧЕСКИ ОТСУТСТВУЕТ ХАРАКТЕРИСТИКИ ТОКООГРАНИЧЕНИЯ ПК ПРИ НОМИНАЛЬНОМ ТОКЕ 400 А ТОКООГРАНИЧЕНИЕ ПРАКТИЧЕСКИ ОТСУТСТВУЕТ

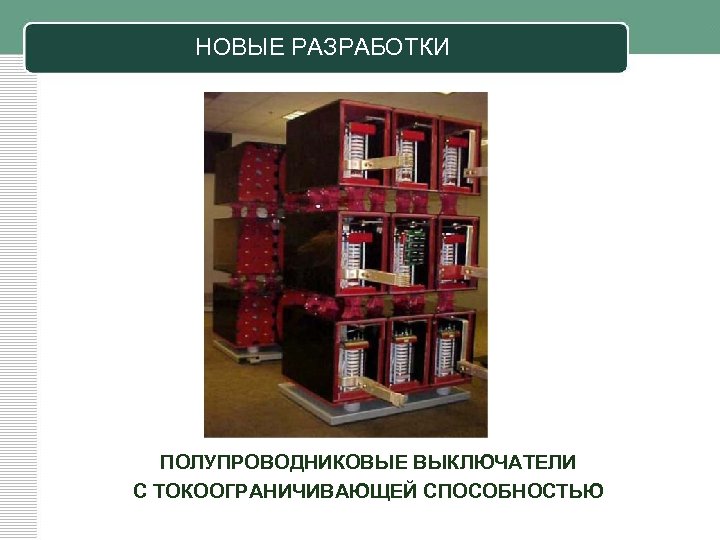

НОВЫЕ РАЗРАБОТКИ ПОЛУПРОВОДНИКОВЫЕ ВЫКЛЮЧАТЕЛИ С ТОКООГРАНИЧИВАЮЩЕЙ СПОСОБНОСТЬЮ НОВЫЕ РАЗРАБОТКИ ПОЛУПРОВОДНИКОВЫЕ ВЫКЛЮЧАТЕЛИ С ТОКООГРАНИЧИВАЮЩЕЙ СПОСОБНОСТЬЮ

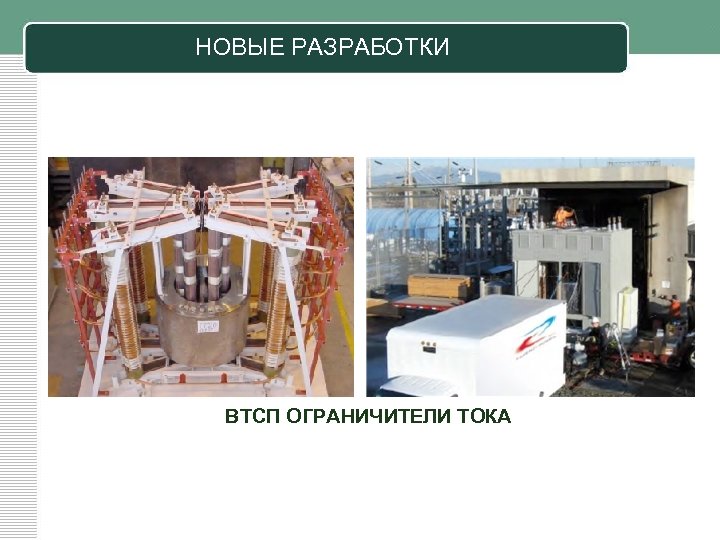

НОВЫЕ РАЗРАБОТКИ ВТСП ОГРАНИЧИТЕЛИ ТОКА НОВЫЕ РАЗРАБОТКИ ВТСП ОГРАНИЧИТЕЛИ ТОКА

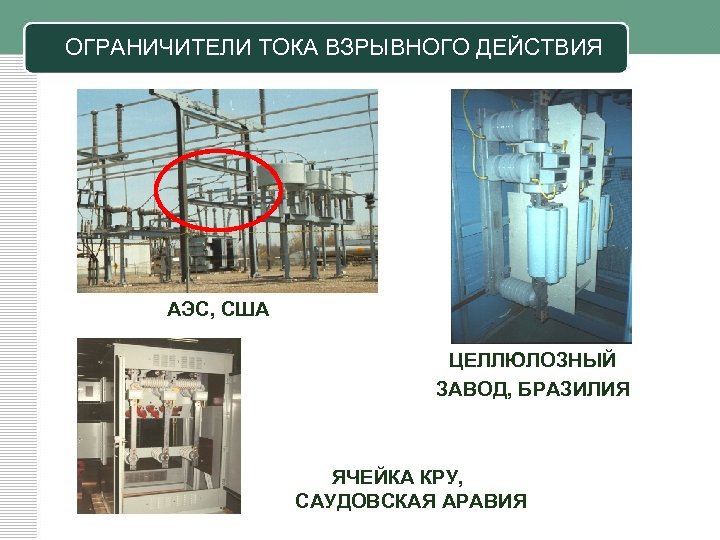

ОГРАНИЧИТЕЛИ ТОКА ВЗРЫВНОГО ДЕЙСТВИЯ АЭС, США ЦЕЛЛЮЛОЗНЫЙ ЗАВОД, БРАЗИЛИЯ ЯЧЕЙКА КРУ, САУДОВСКАЯ АРАВИЯ ОГРАНИЧИТЕЛИ ТОКА ВЗРЫВНОГО ДЕЙСТВИЯ АЭС, США ЦЕЛЛЮЛОЗНЫЙ ЗАВОД, БРАЗИЛИЯ ЯЧЕЙКА КРУ, САУДОВСКАЯ АРАВИЯ

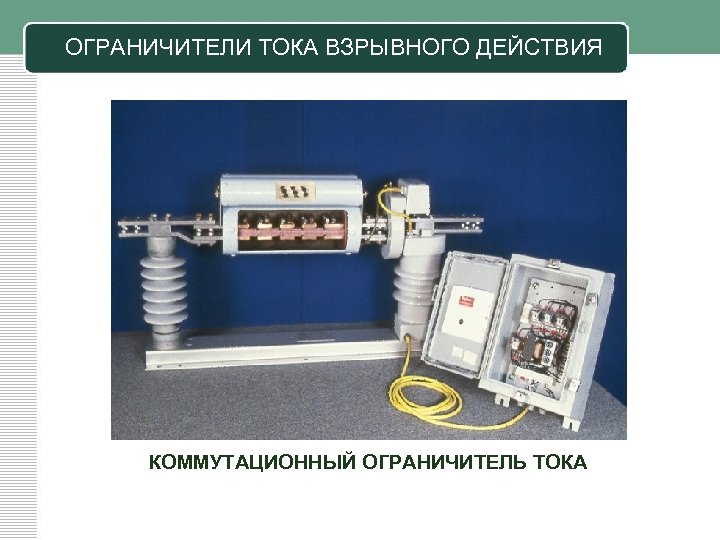

ОГРАНИЧИТЕЛИ ТОКА ВЗРЫВНОГО ДЕЙСТВИЯ КОММУТАЦИОННЫЙ ОГРАНИЧИТЕЛЬ ТОКА ОГРАНИЧИТЕЛИ ТОКА ВЗРЫВНОГО ДЕЙСТВИЯ КОММУТАЦИОННЫЙ ОГРАНИЧИТЕЛЬ ТОКА

КОНСТРУКЦИЯ ПРЕДОХРАНИТЕЛЬ БЛОК ЛОГИЧЕСКИХ СХЕМ РАЗЪЕДИНИТЕЛЬНОЕ УСТРОЙСТВО КОНСТРУКЦИЯ ПРЕДОХРАНИТЕЛЬ БЛОК ЛОГИЧЕСКИХ СХЕМ РАЗЪЕДИНИТЕЛЬНОЕ УСТРОЙСТВО

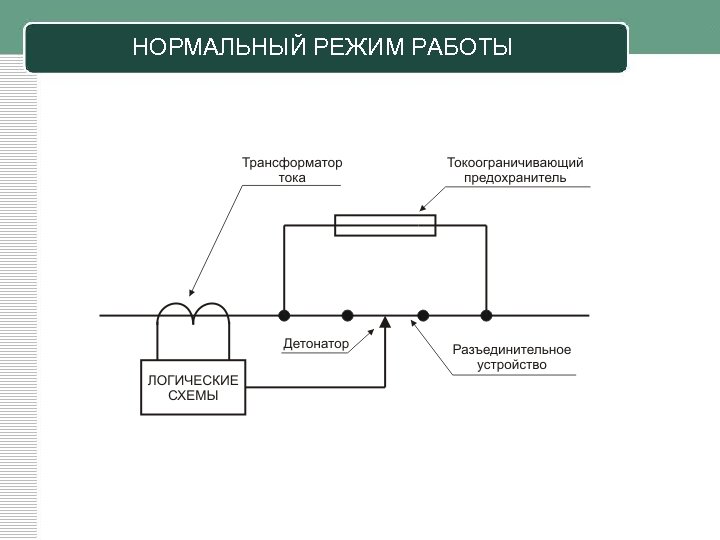

НОРМАЛЬНЫЙ РЕЖИМ РАБОТЫ НОРМАЛЬНЫЙ РЕЖИМ РАБОТЫ

РАЗЪЕДИНИТЕЛЬНОЕ УСТРОЙСТВО РАЗЪЕДИНИТЕЛЬНОЕ УСТРОЙСТВО

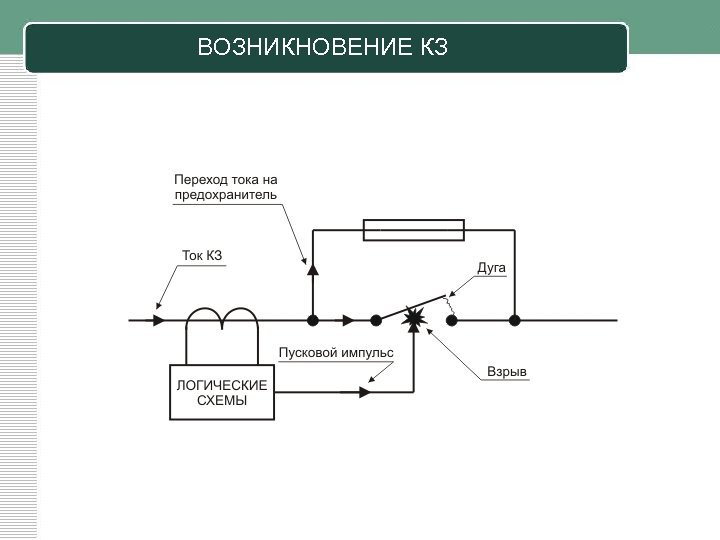

ВОЗНИКНОВЕНИЕ КЗ ВОЗНИКНОВЕНИЕ КЗ

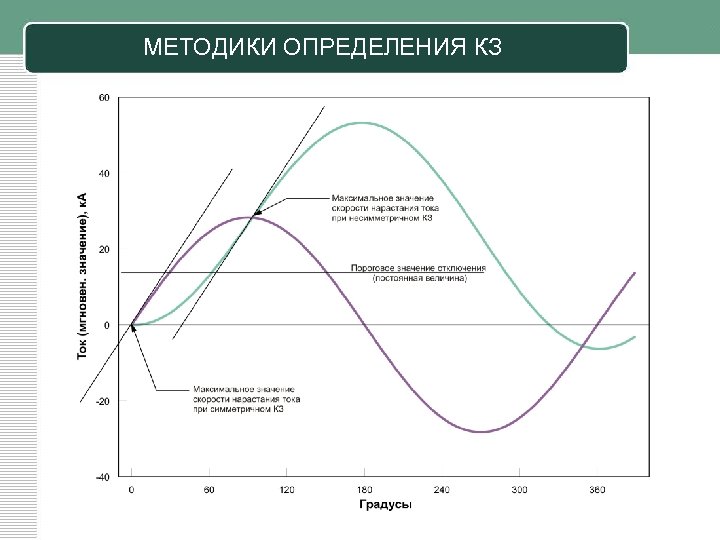

МЕТОДИКИ ОПРЕДЕЛЕНИЯ КЗ МЕТОДИКИ ОПРЕДЕЛЕНИЯ КЗ

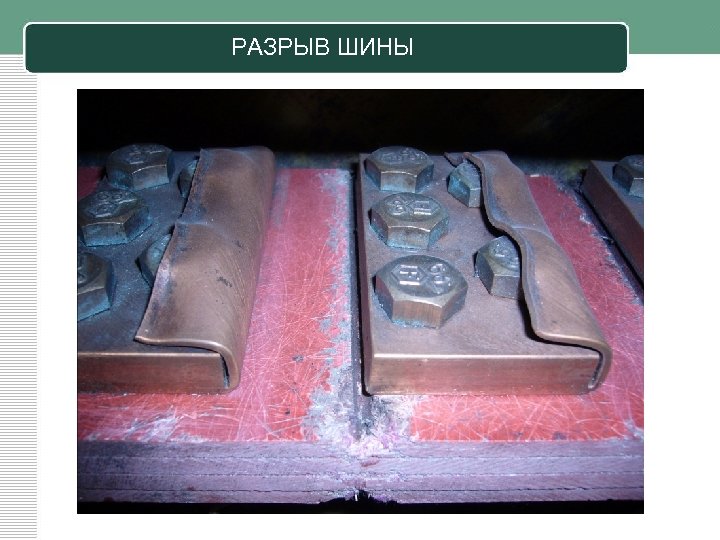

РАЗРЫВ ШИНЫ РАЗРЫВ ШИНЫ

ОГРАНИЧЕНИЕ ТОКА ОГРАНИЧЕНИЕ ТОКА

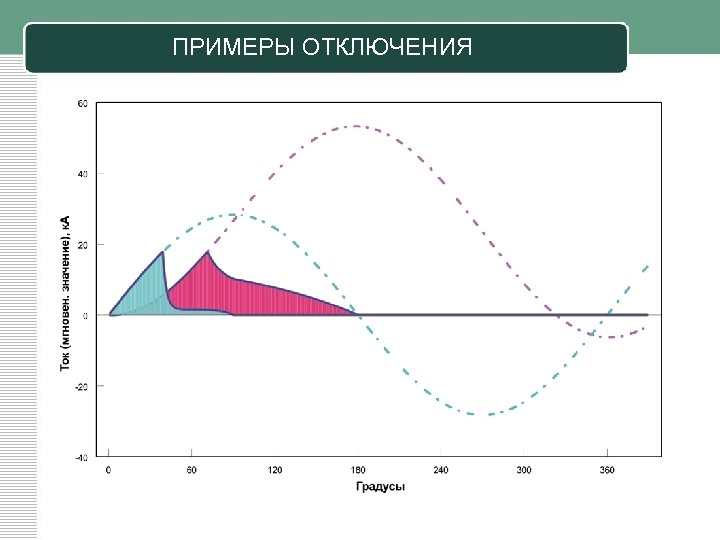

ПРИМЕРЫ ОТКЛЮЧЕНИЯ ПРИМЕРЫ ОТКЛЮЧЕНИЯ

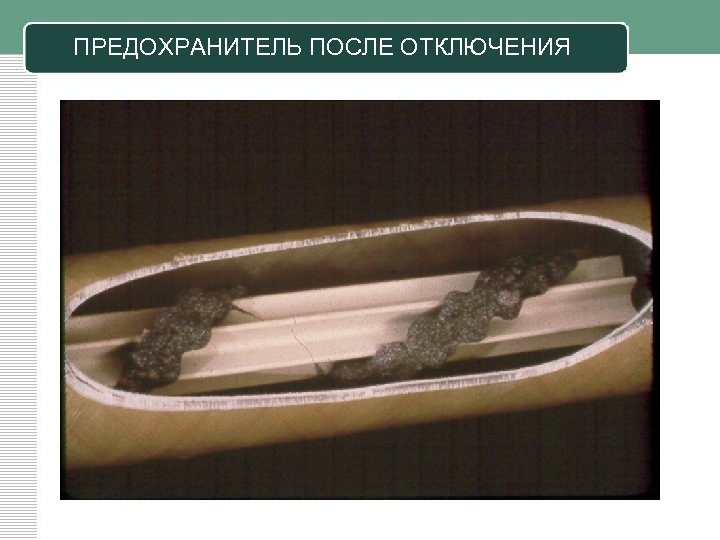

ПРЕДОХРАНИТЕЛЬ ПОСЛЕ ОТКЛЮЧЕНИЯ ПРЕДОХРАНИТЕЛЬ ПОСЛЕ ОТКЛЮЧЕНИЯ

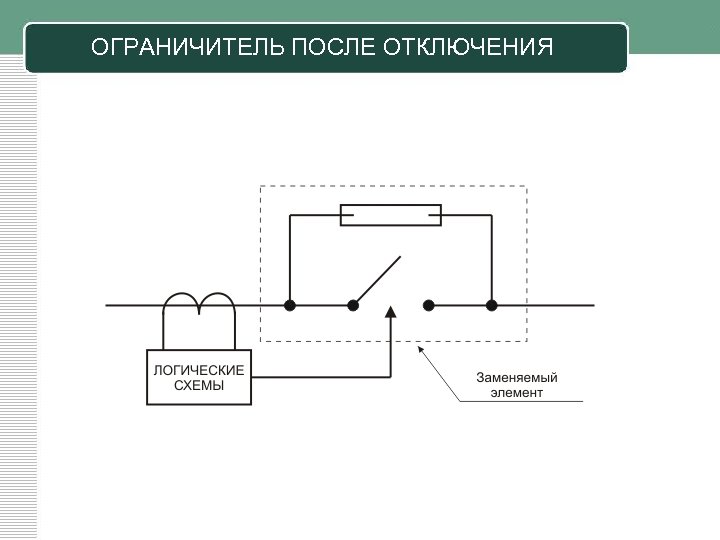

ОГРАНИЧИТЕЛЬ ПОСЛЕ ОТКЛЮЧЕНИЯ ОГРАНИЧИТЕЛЬ ПОСЛЕ ОТКЛЮЧЕНИЯ

ВРЕМЯТОКОВАЯ ХАРАКТЕРИСТИКА Т. к. предохранитель коммутируется в цепь только в аварийном режиме, то полное ВРЕМЯТОКОВАЯ ХАРАКТЕРИСТИКА Т. к. предохранитель коммутируется в цепь только в аварийном режиме, то полное время отключения составляет менее 0, 01 сек. , с которой начинаются времятоковые характеристики. Поэтому для ограничителя, несмотря на наличие в его составе токоограничивающего предохранителя, времятоковые характеристики отсутствуют.

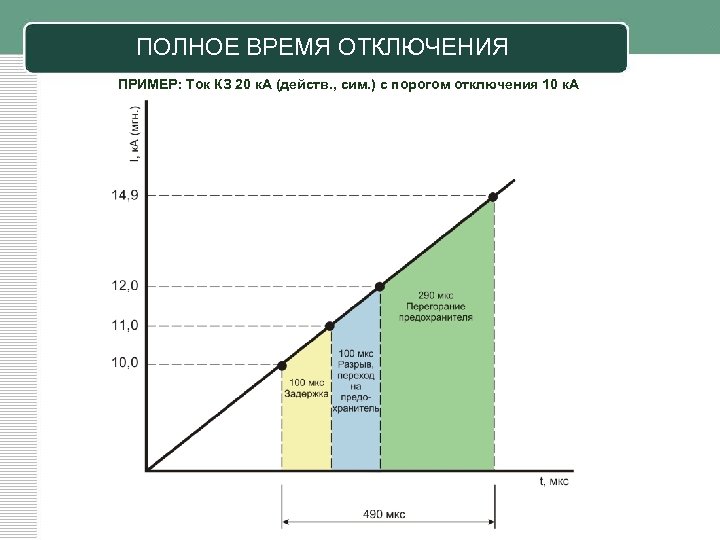

ПОЛНОЕ ВРЕМЯ ОТКЛЮЧЕНИЯ ПРИМЕР: Ток КЗ 20 к. А (действ. , сим. ) с ПОЛНОЕ ВРЕМЯ ОТКЛЮЧЕНИЯ ПРИМЕР: Ток КЗ 20 к. А (действ. , сим. ) с порогом отключения 10 к. А

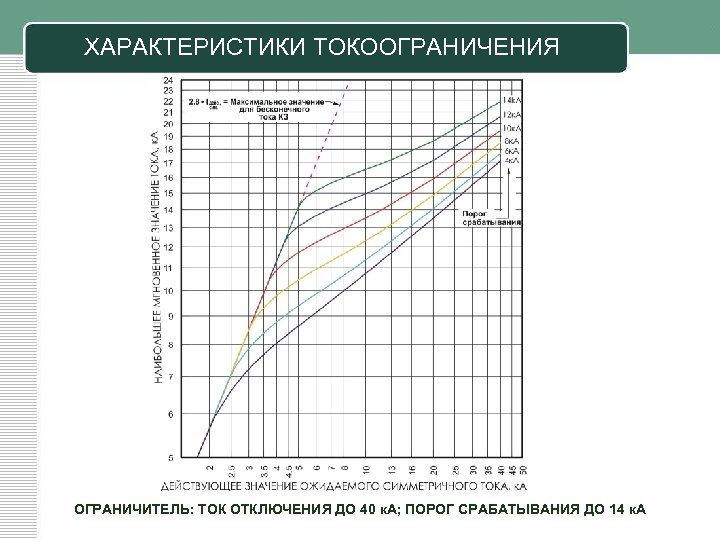

ХАРАКТЕРИСТИКИ ТОКООГРАНИЧЕНИЯ ОГРАНИЧИТЕЛЬ: ТОК ОТКЛЮЧЕНИЯ ДО 40 к. А; ПОРОГ СРАБАТЫВАНИЯ ДО 14 к. ХАРАКТЕРИСТИКИ ТОКООГРАНИЧЕНИЯ ОГРАНИЧИТЕЛЬ: ТОК ОТКЛЮЧЕНИЯ ДО 40 к. А; ПОРОГ СРАБАТЫВАНИЯ ДО 14 к. А

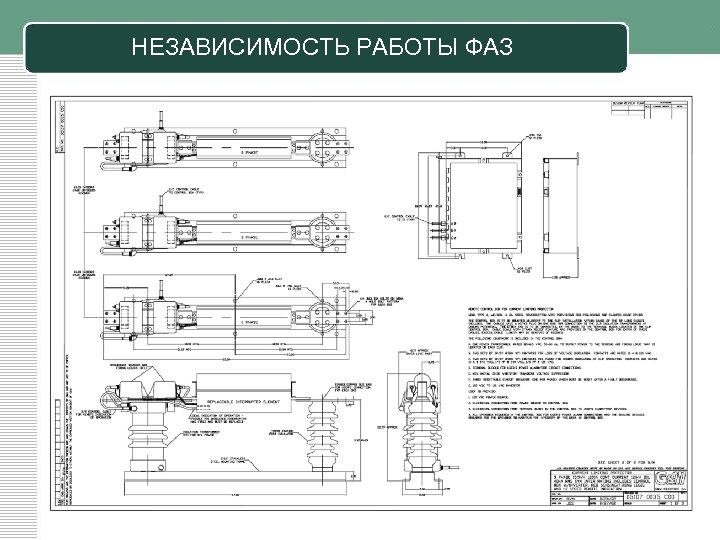

НЕЗАВИСИМОСТЬ РАБОТЫ ФАЗ НЕЗАВИСИМОСТЬ РАБОТЫ ФАЗ

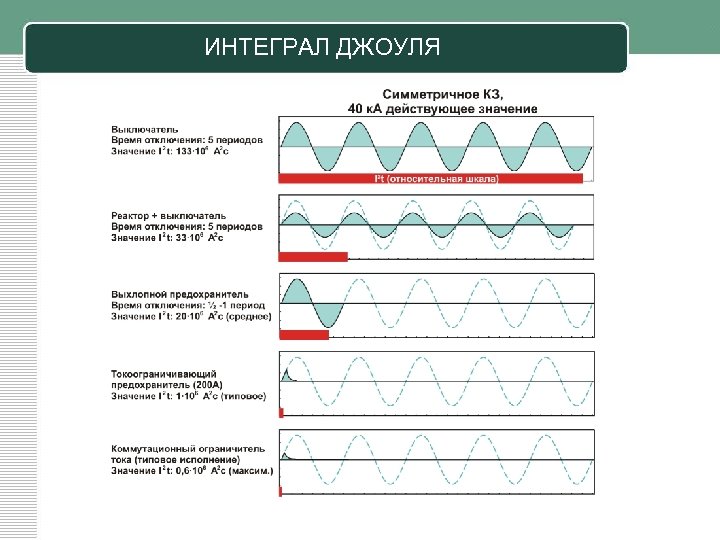

ИНТЕГРАЛ ДЖОУЛЯ ИНТЕГРАЛ ДЖОУЛЯ

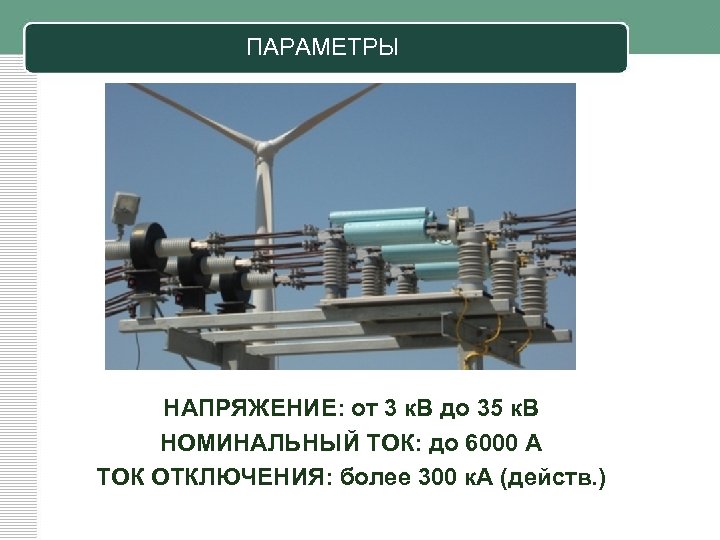

ПАРАМЕТРЫ НАПРЯЖЕНИЕ: от 3 к. В до 35 к. В НОМИНАЛЬНЫЙ ТОК: до 6000 ПАРАМЕТРЫ НАПРЯЖЕНИЕ: от 3 к. В до 35 к. В НОМИНАЛЬНЫЙ ТОК: до 6000 А ТОК ОТКЛЮЧЕНИЯ: более 300 к. А (действ. )

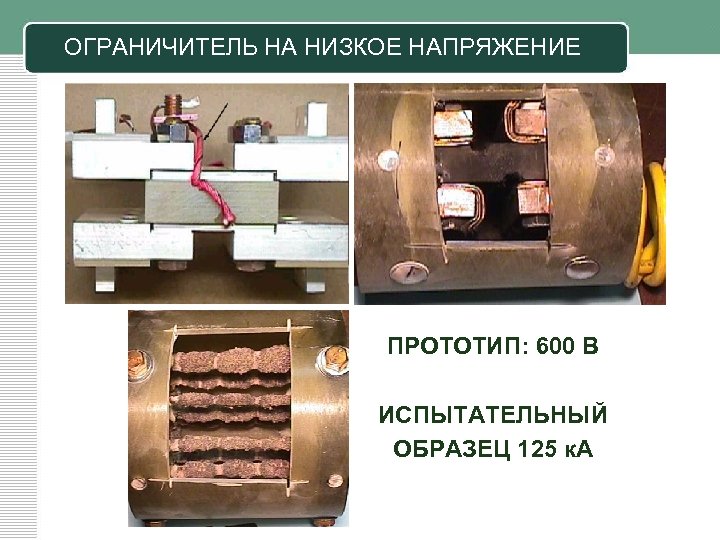

ОГРАНИЧИТЕЛЬ НА НИЗКОЕ НАПРЯЖЕНИЕ ПРОТОТИП: 600 В ИСПЫТАТЕЛЬНЫЙ ОБРАЗЕЦ 125 к. А ОГРАНИЧИТЕЛЬ НА НИЗКОЕ НАПРЯЖЕНИЕ ПРОТОТИП: 600 В ИСПЫТАТЕЛЬНЫЙ ОБРАЗЕЦ 125 к. А

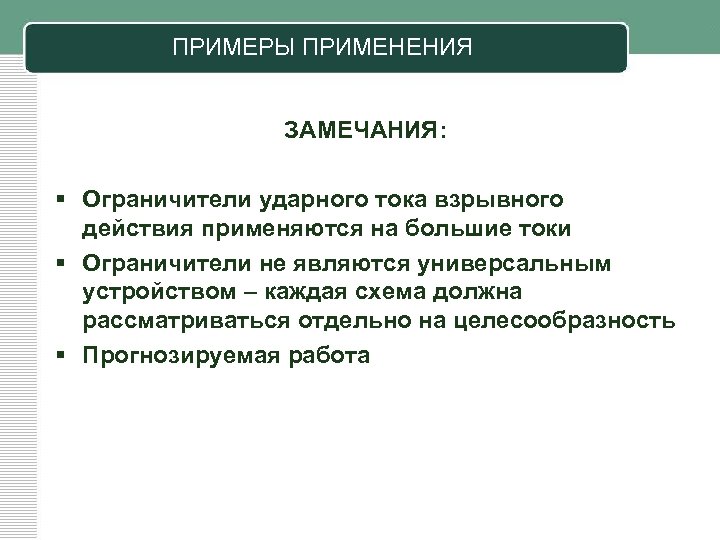

ПРИМЕРЫ ПРИМЕНЕНИЯ ЗАМЕЧАНИЯ: § Ограничители ударного тока взрывного действия применяются на большие токи § ПРИМЕРЫ ПРИМЕНЕНИЯ ЗАМЕЧАНИЯ: § Ограничители ударного тока взрывного действия применяются на большие токи § Ограничители не являются универсальным устройством – каждая схема должна рассматриваться отдельно на целесообразность § Прогнозируемая работа

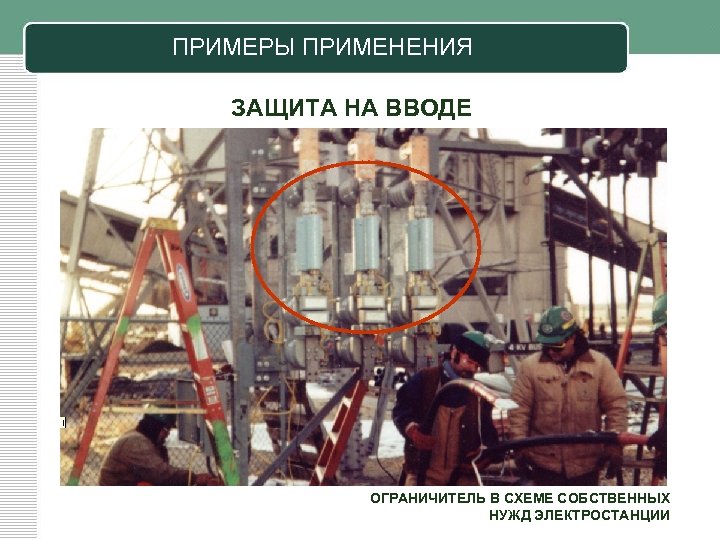

ПРИМЕРЫ ПРИМЕНЕНИЯ ЗАЩИТА НА ВВОДЕ ОГРАНИЧИТЕЛЬ В СХЕМЕ СОБСТВЕННЫХ НУЖД ЭЛЕКТРОСТАНЦИИ ПРИМЕРЫ ПРИМЕНЕНИЯ ЗАЩИТА НА ВВОДЕ ОГРАНИЧИТЕЛЬ В СХЕМЕ СОБСТВЕННЫХ НУЖД ЭЛЕКТРОСТАНЦИИ

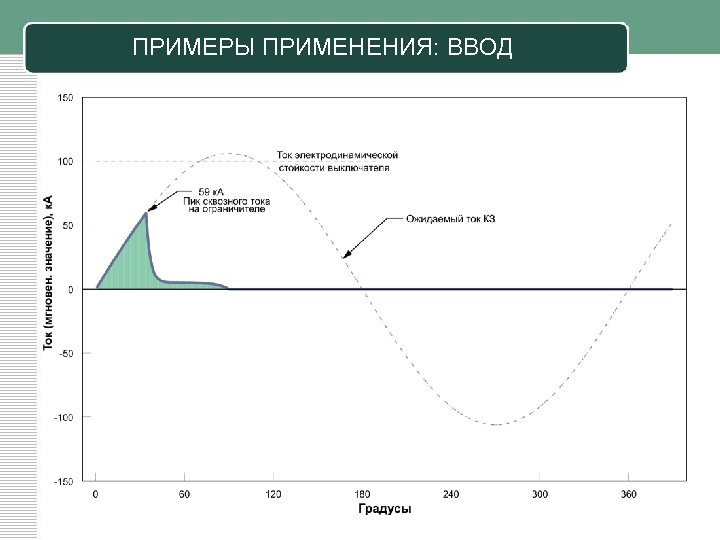

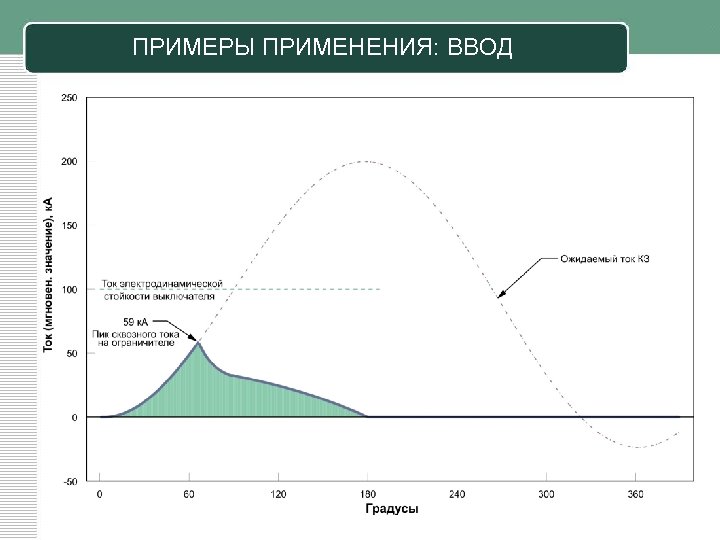

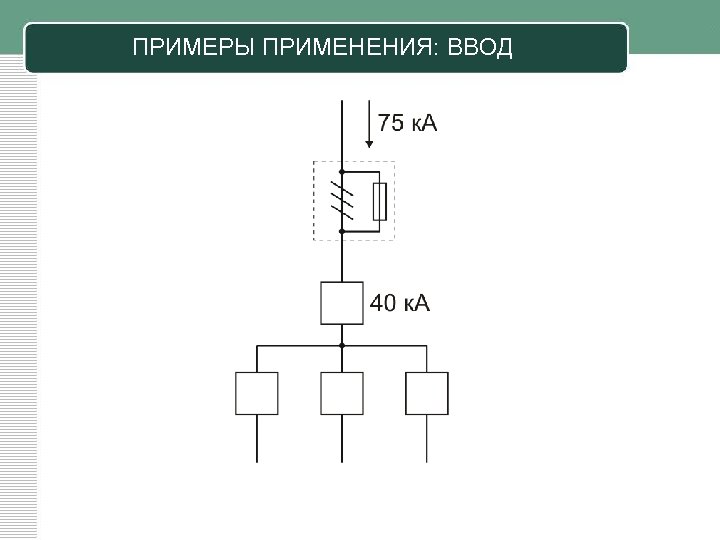

ПРИМЕРЫ ПРИМЕНЕНИЯ: ВВОД ПРИМЕРЫ ПРИМЕНЕНИЯ: ВВОД

ПРИМЕРЫ ПРИМЕНЕНИЯ: ВВОД ПРИМЕРЫ ПРИМЕНЕНИЯ: ВВОД

ПРИМЕРЫ ПРИМЕНЕНИЯ: ВВОД ПРИМЕРЫ ПРИМЕНЕНИЯ: ВВОД

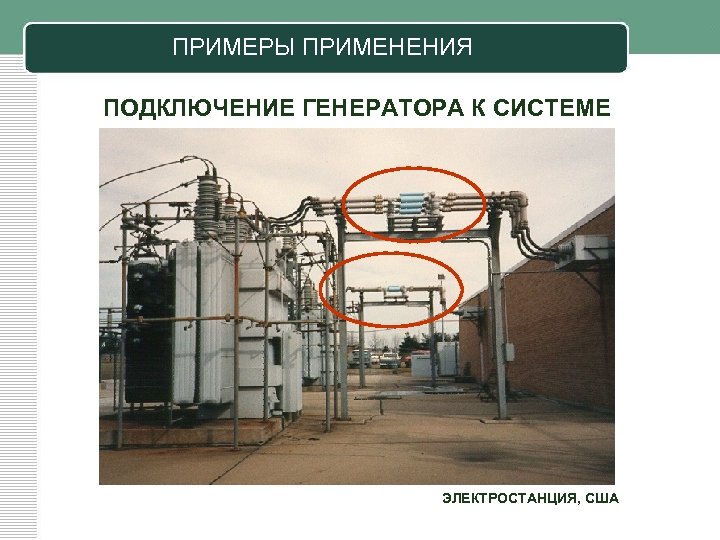

ПРИМЕРЫ ПРИМЕНЕНИЯ ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА К СИСТЕМЕ ЭЛЕКТРОСТАНЦИЯ, США ПРИМЕРЫ ПРИМЕНЕНИЯ ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА К СИСТЕМЕ ЭЛЕКТРОСТАНЦИЯ, США

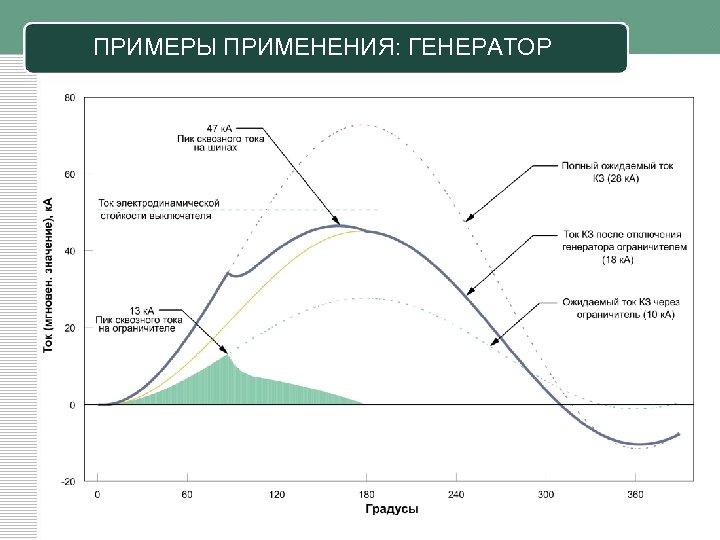

ПРИМЕРЫ ПРИМЕНЕНИЯ: ГЕНЕРАТОР ПРИМЕРЫ ПРИМЕНЕНИЯ: ГЕНЕРАТОР

ПРИМЕРЫ ПРИМЕНЕНИЯ: ГЕНЕРАТОР ПРИМЕРЫ ПРИМЕНЕНИЯ: ГЕНЕРАТОР

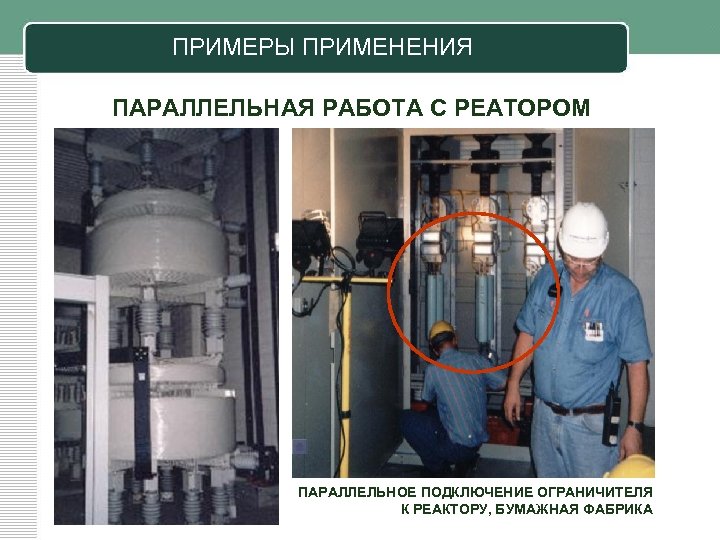

ПРИМЕРЫ ПРИМЕНЕНИЯ ПАРАЛЛЕЛЬНАЯ РАБОТА С РЕАТОРОМ ПАРАЛЛЕЛЬНОЕ ПОДКЛЮЧЕНИЕ ОГРАНИЧИТЕЛЯ К РЕАКТОРУ, БУМАЖНАЯ ФАБРИКА ПРИМЕРЫ ПРИМЕНЕНИЯ ПАРАЛЛЕЛЬНАЯ РАБОТА С РЕАТОРОМ ПАРАЛЛЕЛЬНОЕ ПОДКЛЮЧЕНИЕ ОГРАНИЧИТЕЛЯ К РЕАКТОРУ, БУМАЖНАЯ ФАБРИКА

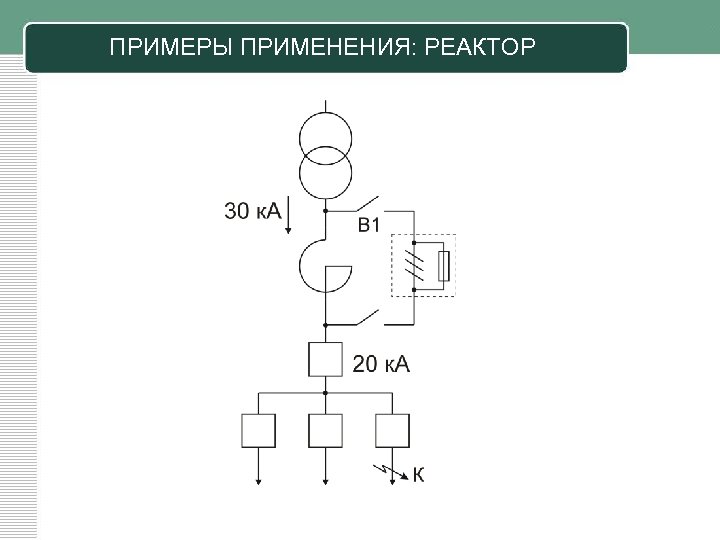

ПРИМЕРЫ ПРИМЕНЕНИЯ: РЕАКТОР При потере в реакторе 20 к. Вт на фазу экономия при ПРИМЕРЫ ПРИМЕНЕНИЯ: РЕАКТОР При потере в реакторе 20 к. Вт на фазу экономия при подключении ограничителя составит примерно 250 МВт∙час за 1 год (при 50% нагрузке).

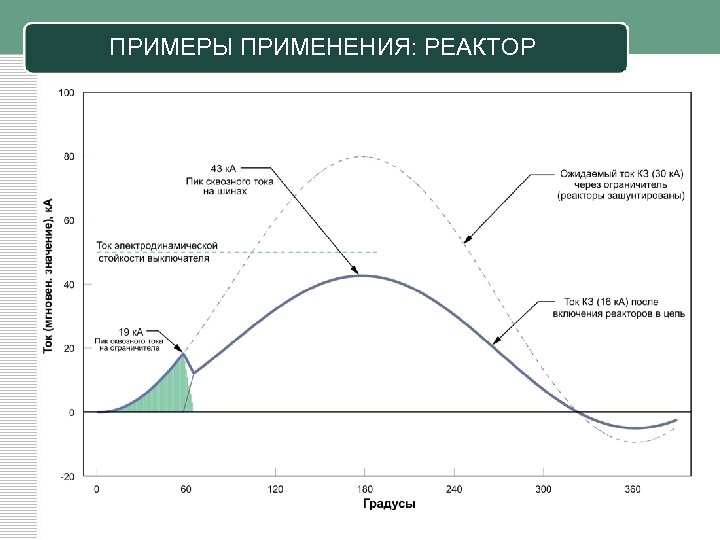

ПРИМЕРЫ ПРИМЕНЕНИЯ: РЕАКТОР ПРИМЕРЫ ПРИМЕНЕНИЯ: РЕАКТОР

ПРИМЕРЫ ПРИМЕНЕНИЯ: РЕАКТОР ПРИМЕРЫ ПРИМЕНЕНИЯ: РЕАКТОР

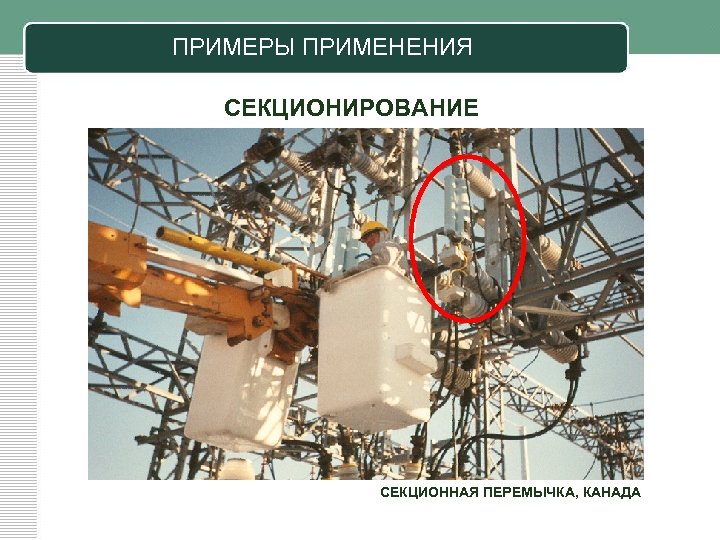

ПРИМЕРЫ ПРИМЕНЕНИЯ СЕКЦИОНИРОВАНИЕ СЕКЦИОННАЯ ПЕРЕМЫЧКА, КАНАДА ПРИМЕРЫ ПРИМЕНЕНИЯ СЕКЦИОНИРОВАНИЕ СЕКЦИОННАЯ ПЕРЕМЫЧКА, КАНАДА

ПРИМЕРЫ ПРИМЕНЕНИЯ: СЕКЦИОНИРОВАНИЕ ПРИМЕРЫ ПРИМЕНЕНИЯ: СЕКЦИОНИРОВАНИЕ

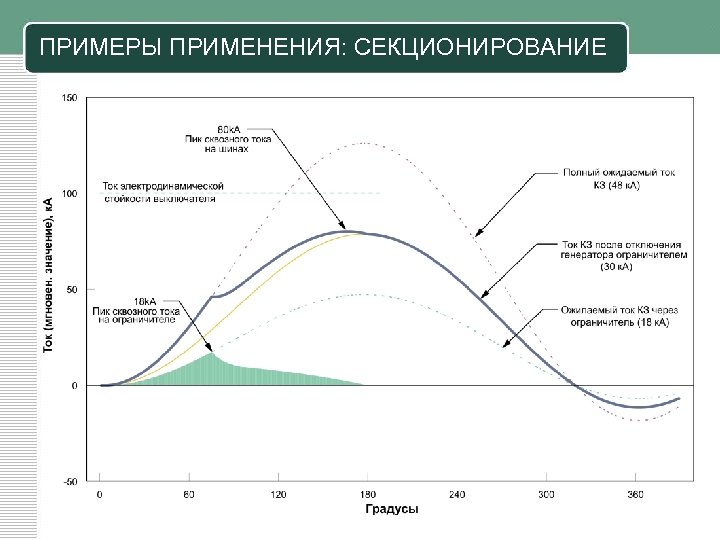

ПРИМЕРЫ ПРИМЕНЕНИЯ: СЕКЦИОНИРОВАНИЕ ПРИМЕРЫ ПРИМЕНЕНИЯ: СЕКЦИОНИРОВАНИЕ

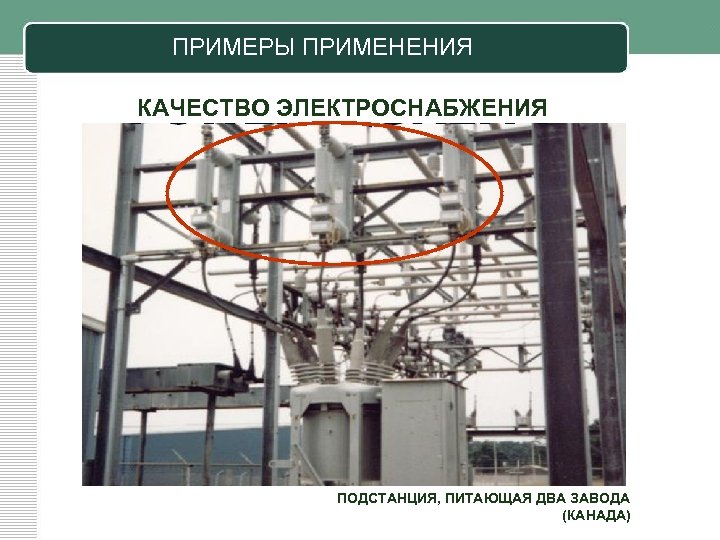

ПРИМЕРЫ ПРИМЕНЕНИЯ КАЧЕСТВО ЭЛЕКТРОСНАБЖЕНИЯ ПОДСТАНЦИЯ, ПИТАЮЩАЯ ДВА ЗАВОДА (КАНАДА) ПРИМЕРЫ ПРИМЕНЕНИЯ КАЧЕСТВО ЭЛЕКТРОСНАБЖЕНИЯ ПОДСТАНЦИЯ, ПИТАЮЩАЯ ДВА ЗАВОДА (КАНАДА)

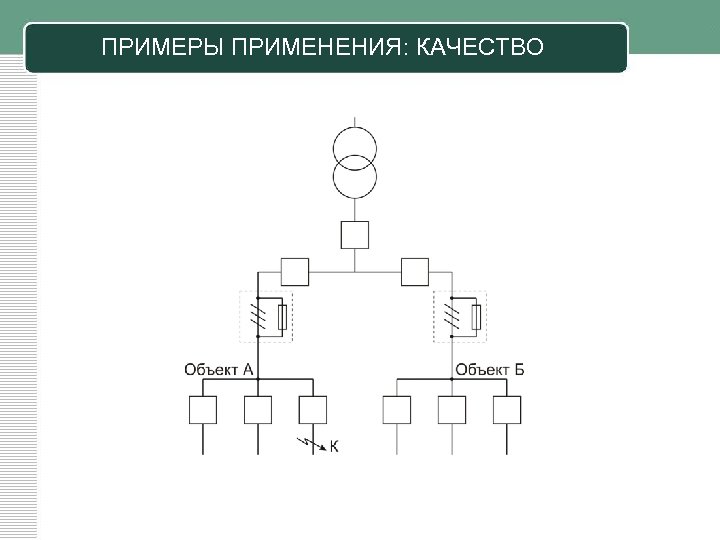

ПРИМЕРЫ ПРИМЕНЕНИЯ: КАЧЕСТВО ПРИМЕРЫ ПРИМЕНЕНИЯ: КАЧЕСТВО

ПРИМЕРЫ ПРИМЕНЕНИЯ: КАЧЕСТВО ПРИМЕРЫ ПРИМЕНЕНИЯ: КАЧЕСТВО

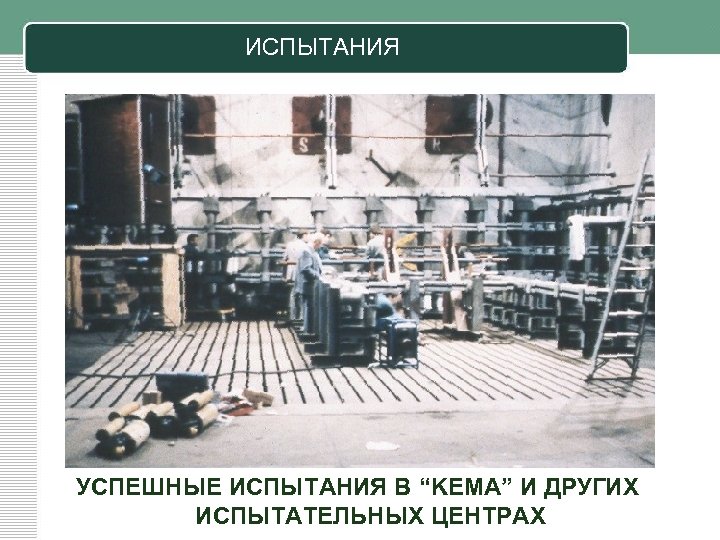

ИСПЫТАНИЯ УСПЕШНЫЕ ИСПЫТАНИЯ В “KEMA” И ДРУГИХ ИСПЫТАТЕЛЬНЫХ ЦЕНТРАХ ИСПЫТАНИЯ УСПЕШНЫЕ ИСПЫТАНИЯ В “KEMA” И ДРУГИХ ИСПЫТАТЕЛЬНЫХ ЦЕНТРАХ

ИСПЫТАНИЯ ОБРАЗЕЦ, ИСПЫТАННЫЙ В “KEMA” 15 к. В, 311 к. А ИСПЫТАНИЯ ОБРАЗЕЦ, ИСПЫТАННЫЙ В “KEMA” 15 к. В, 311 к. А

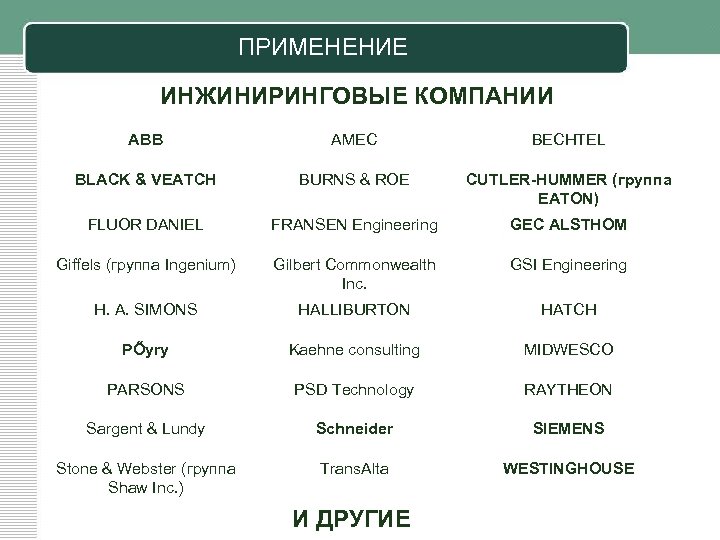

ПРИМЕНЕНИЕ ИНЖИНИРИНГОВЫЕ КОМПАНИИ ABB AMEC BECHTEL BLACK & VEATCH BURNS & ROE CUTLER-HUMMER (группа ПРИМЕНЕНИЕ ИНЖИНИРИНГОВЫЕ КОМПАНИИ ABB AMEC BECHTEL BLACK & VEATCH BURNS & ROE CUTLER-HUMMER (группа EATON) FLUOR DANIEL FRANSEN Engineering GEC ALSTHOM Giffels (группа Ingenium) Gilbert Commonwealth Inc. GSI Engineering H. A. SIMONS HALLIBURTON HATCH PŐyry Kaehne consulting MIDWESCO PARSONS PSD Technology RAYTHEON Sargent & Lundy Schneider SIEMENS Stone & Webster (группа Shaw Inc. ) Trans. Alta WESTINGHOUSE И ДРУГИЕ

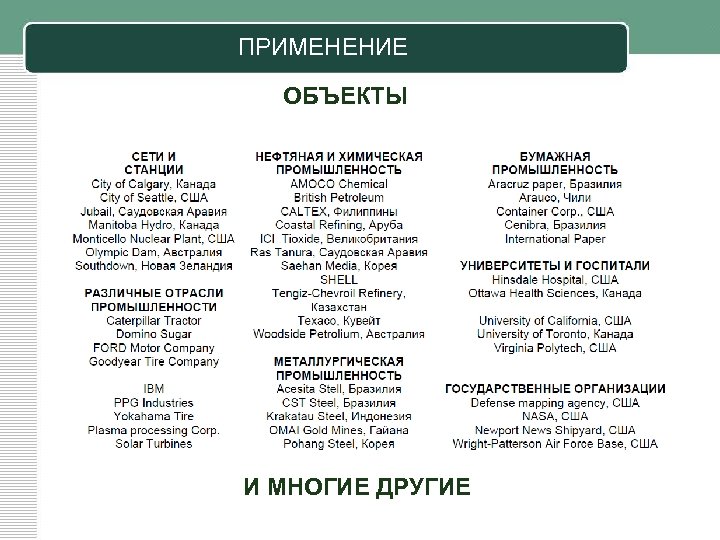

ПРИМЕНЕНИЕ ОБЪЕКТЫ И МНОГИЕ ДРУГИЕ ПРИМЕНЕНИЕ ОБЪЕКТЫ И МНОГИЕ ДРУГИЕ

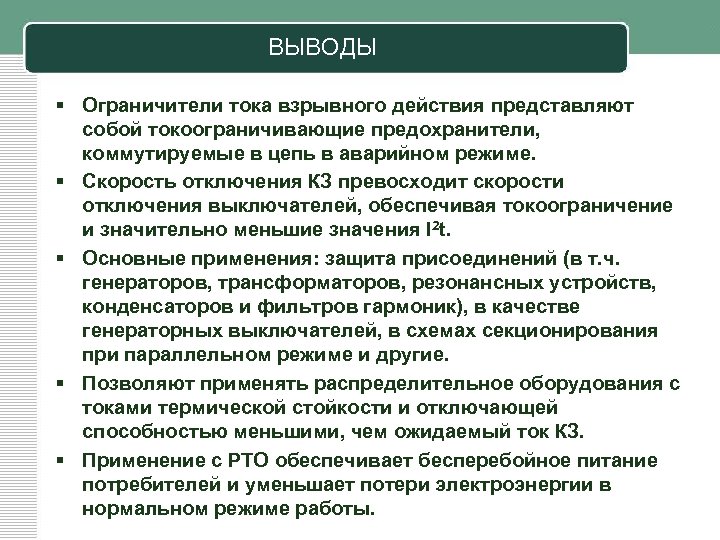

ВЫВОДЫ § Ограничители тока взрывного действия представляют собой токоограничивающие предохранители, коммутируемые в цепь в ВЫВОДЫ § Ограничители тока взрывного действия представляют собой токоограничивающие предохранители, коммутируемые в цепь в аварийном режиме. § Скорость отключения КЗ превосходит скорости отключения выключателей, обеспечивая токоограничение и значительно меньшие значения I 2 t. § Основные применения: защита присоединений (в т. ч. генераторов, трансформаторов, резонансных устройств, конденсаторов и фильтров гармоник), в качестве генераторных выключателей, в схемах секционирования при параллельном режиме и другие. § Позволяют применять распределительное оборудования с токами термической стойкости и отключающей способностью меньшими, чем ожидаемый ток КЗ. § Применение с РТО обеспечивает бесперебойное питание потребителей и уменьшает потери электроэнергии в нормальном режиме работы.
