Огневая подготовка ТЕМА 1 Стрелковое оружие и учебные

Огневая подготовка ТЕМА 1: Стрелковое оружие и учебные стрелковые приборы. Занятие 2 : Назначение, боевые свойства, устройство и принцип работы частей и механизмов пулемета Калашникова ПК (ПКТ) его неполная разборка и сборка. Работа частей и механизмов при заряжании и стрельбе. Задержки при стрельбе и способы их устранения.

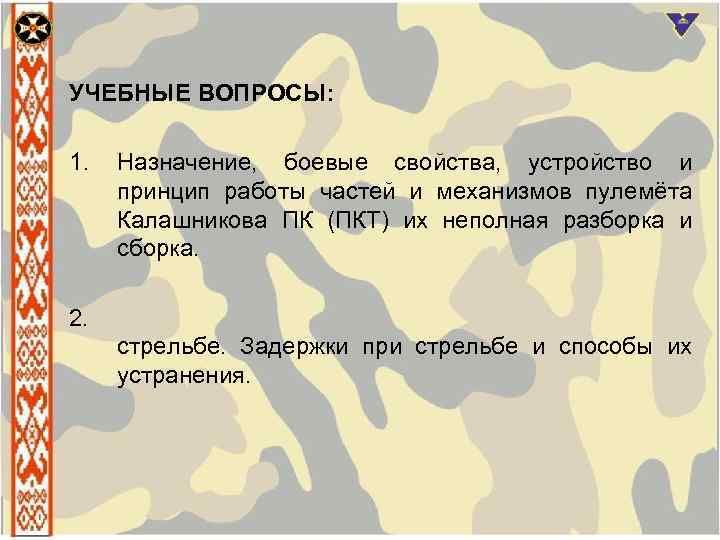

УЧЕБНЫЕ ВОПРОСЫ: 1. Назначение, боевые свойства, устройство и принцип работы частей и механизмов пулемёта Калашникова ПК (ПКТ) их неполная разборка и сборка. 2. стрельбе. Задержки при стрельбе и способы их устранения.

УЧЕБНАЯ ЛИТЕРАТУРА: • 1. "Руководство по 7, 62 мм пулемету Калашникова". • 2. "Методика огневой подготовки мотострелковых подразделений", стр. 11 16, 25 26. • 3. Методическое пособие «Требования безопасности в ходе учений и занятий по боевой подготовке» • 4. Курс стрельб из стрелкового оружия, гранатомётов, огнемётов и вооружения боевых, специальных машин Сухопутных войск ВС РБ — Бобруйск , 2008.

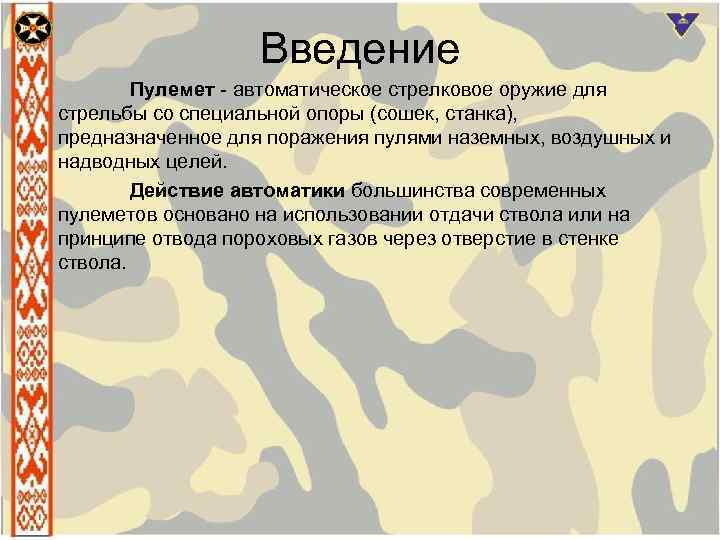

Введение Пулемет автоматическое стрелковое оружие для стрельбы со специальной опоры (сошек, станка), предназначенное для поражения пулями наземных, воздушных и надводных целей. Действие автоматики большинства современных пулеметов основано на использовании отдачи ствола или на принципе отвода пороховых газов через отверстие в стенке ствола.

В зависимости от способа использования, устройства и назначения пулеметы делятся на: • ручные; • станковые; • крупнокалиберные; • зенитные; • танковые; • бронетранспортерные; • казематные; • корабельные; • авиационные.

Первый пулемет был изобретен американцем Х. С. Максимов (1883 год) и впервые применен в англо бурской войне 1899 1902 гг. В начале 20 века появились первые ручные пулеметы. В 1918 году первый крупнокалиберный пулемет.

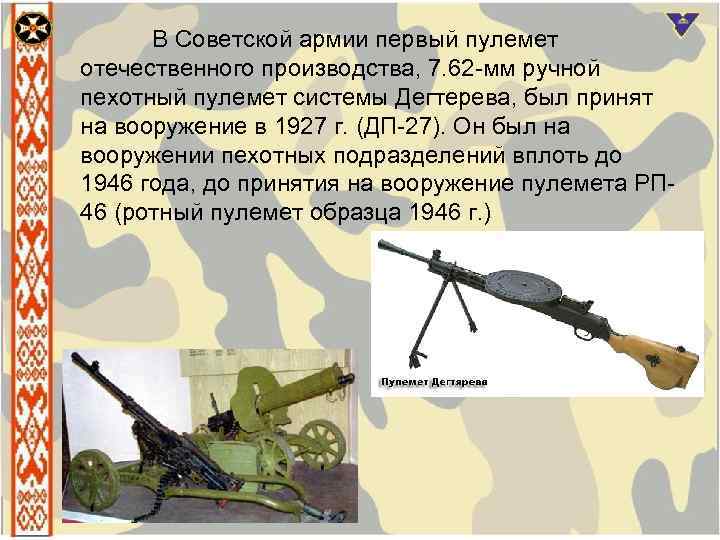

В Советской армии первый пулемет отечественного производства, 7. 62 мм ручной пехотный пулемет системы Дегтерева, был принят на вооружение в 1927 г. (ДП 27). Он был на вооружении пехотных подразделений вплоть до 1946 года, до принятия на вооружение пулемета РП 46 (ротный пулемет образца 1946 г. )

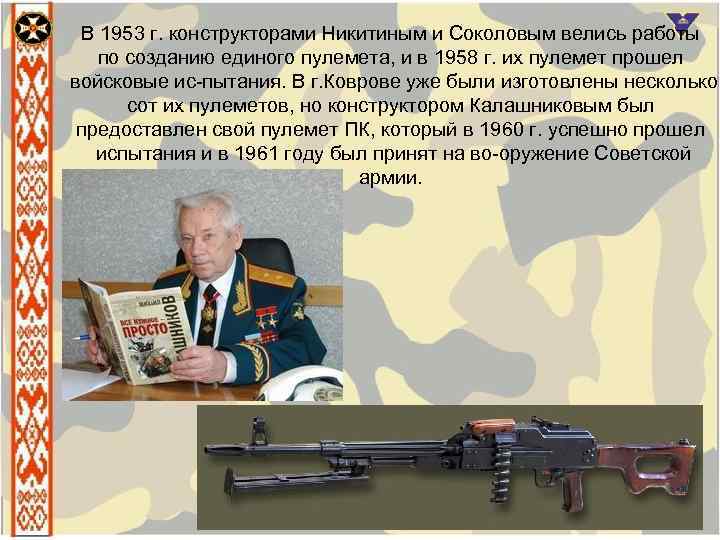

В 1953 г. конструкторами Никитиным и Соколовым велись работы по созданию единого пулемета, и в 1958 г. их пулемет прошел войсковые ис пытания. В г. Коврове уже были изготовлены несколько сот их пулеметов, но конструктором Калашниковым был предоставлен свой пулемет ПК, который в 1960 г. успешно прошел испытания и в 1961 году был принят на во оружение Советской армии.

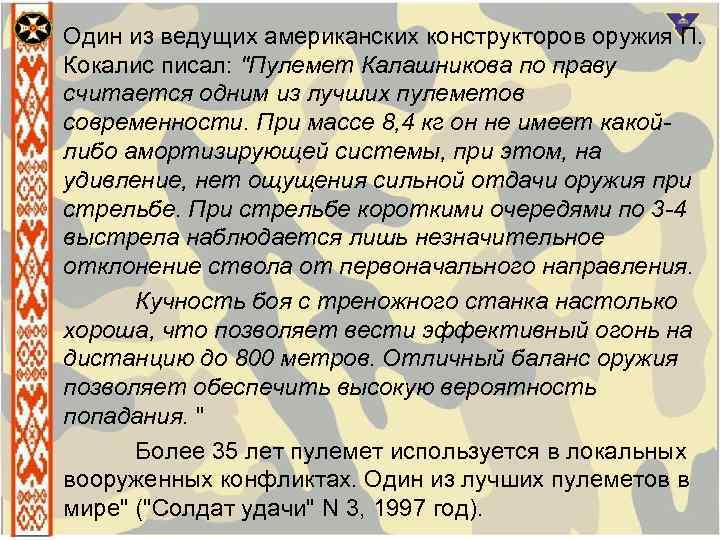

Один из ведущих американских конструкторов оружия П. Кокалис писал: "Пулемет Калашникова по праву считается одним из лучших пулеметов современности. При массе 8, 4 кг он не имеет какойлибо амортизирующей системы, при этом, на удивление, нет ощущения сильной отдачи оружия при стрельбе. При стрельбе короткими очередями по 3 -4 выстрела наблюдается лишь незначительное отклонение ствола от первоначального направления. Кучность боя с треножного станка настолько хороша, что позволяет вести эффективный огонь на дистанцию до 800 метров. Отличный баланс оружия позволяет обеспечить высокую вероятность попадания. " Более 35 лет пулемет используется в локальных вооруженных конфликтах. Один из лучших пулеметов в мире" ("Солдат удачи" N 3, 1997 год).

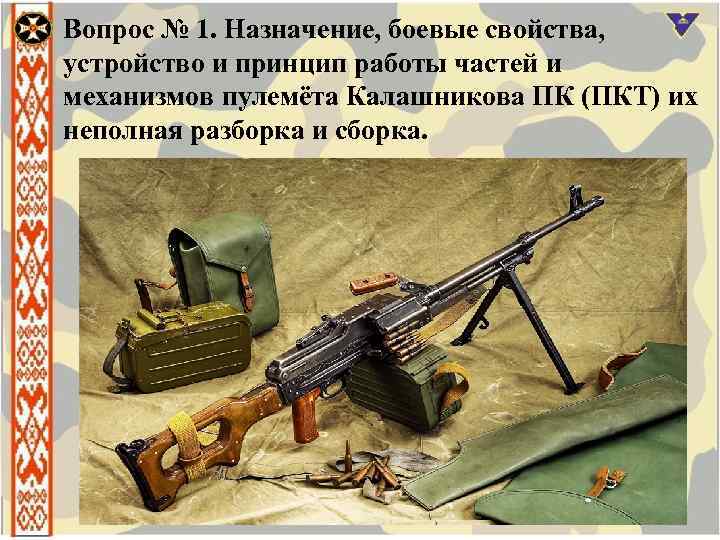

Вопрос № 1. Назначение, боевые свойства, устройство и принцип работы частей и механизмов пулемёта Калашникова ПК (ПКТ) их неполная разборка и сборка.

7, 62 мм пулемет Калашникова является мощным оружием автоматическим и предназначен для уничтожения живой силы и огневых средств противника.

Пулемет ПК имеет модификации: ПКТ танковый, ПКБ бронетранспортерный (устанавливается сверху например, БТР 152, БТР 40, БТР 60), ПКС на станке Саможенкова.

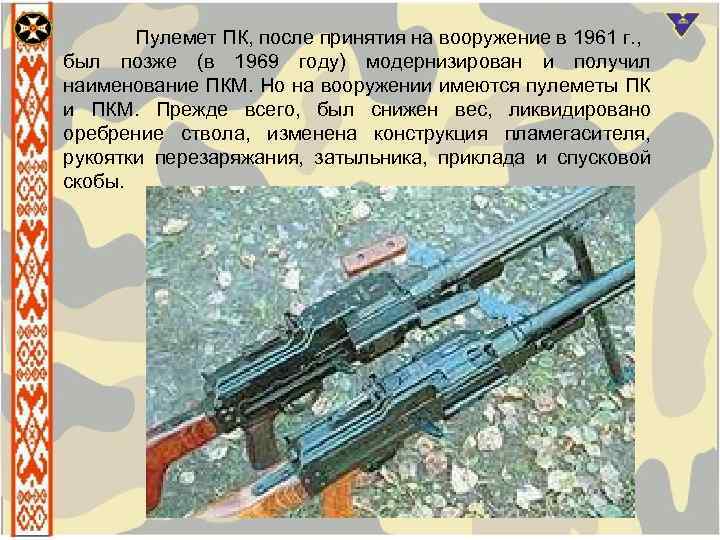

Пулемет ПК, после принятия на вооружение в 1961 г. , был позже (в 1969 году) модернизирован и получил наименование ПКМ. Но на вооружении имеются пулеметы ПК и ПКМ. Прежде всего, был снижен вес, ликвидировано оребрение ствола, изменена конструкция пламегасителя, рукоятки перезаряжания, затыльника, приклада и спусковой скобы.

Для стрельбы из пулемета применяются патроны калибра 7, 62 мм образца 1908 г. с обыкновенными, трассирующими и бронебойно зажигательными пулями.

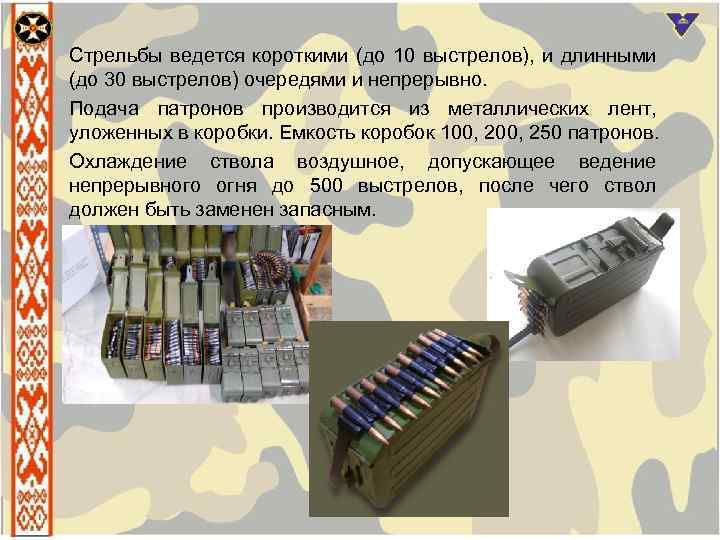

Стрельбы ведется короткими (до 10 выстрелов), и длинными (до 30 выстрелов) очередями и непрерывно. Подача патронов производится из металлических лент, уложенных в коробки. Емкость коробок 100, 250 патронов. Охлаждение ствола воздушное, допускающее ведение непрерывного огня до 500 выстрелов, после чего ствол должен быть заменен запасным.

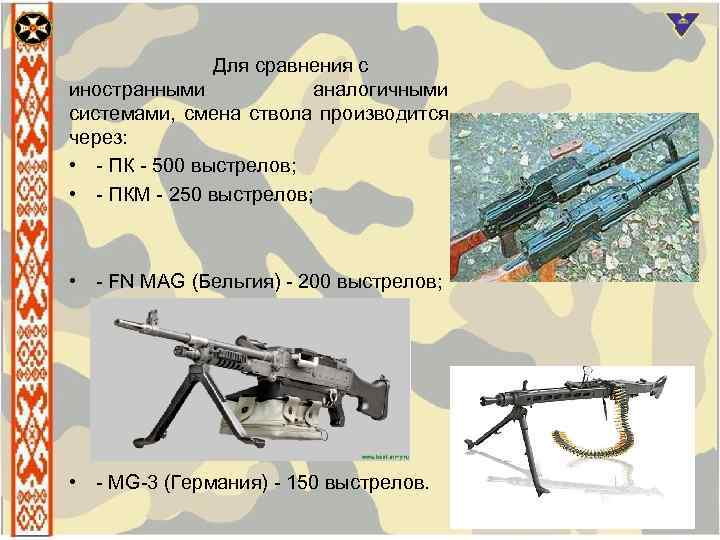

Для сравнения с иностранными аналогичными системами, смена ствола производится через: • ПК 500 выстрелов; • ПКМ 250 выстрелов; • FN MAG (Бельгия) 200 выстрелов; • MG 3 (Германия) 150 выстрелов.

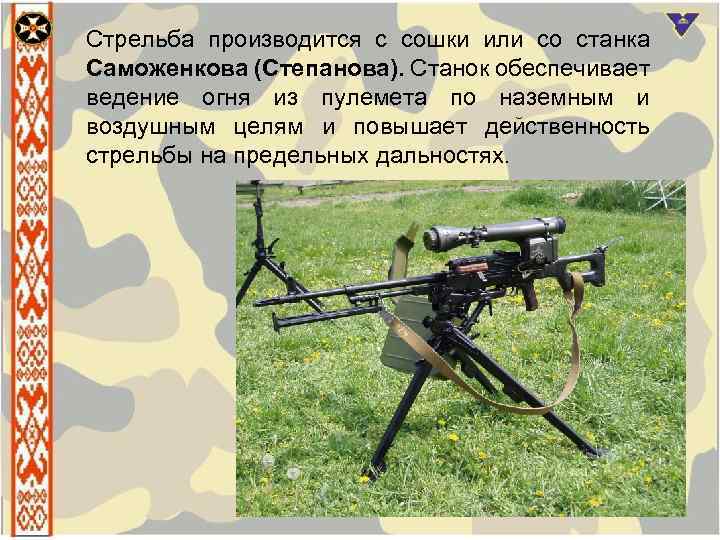

Стрельба производится с сошки или со станка Саможенкова (Степанова). Станок обеспечивает ведение огня из пулемета по наземным и воздушным целям и повышает действенность стрельбы на предельных дальностях.

Рассмотрим тактико технические характеристики пулеметов ПК, ПКМ и ПКТ и сравним их с аналогичными иностранными образцами:

Автоматическое действие пулемета ПКМ основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы. Пулемет обслуживается расчетом из двух человек: пулеметчик и помощник.

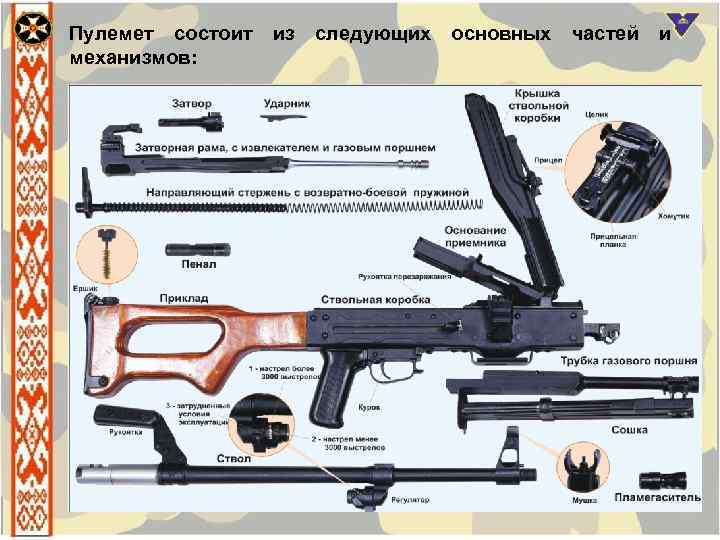

Пулемет состоит механизмов: из следующих основных частей и

Отличия в конструкции пулемета ПКТ следующие: увеличена длина ствола (ПКТ 722 мм; ПК, ПКМ 658 мм); регулятор газов выполнен по принципу изменения сечения газоотвода; отсутствует приклад, вместо него установлен электроспуск, соот ветственно и отсутствуют прицельные приспособления.

Кроме того, на ствольной коробке пулемета ПКТ имеются: вертикальные пазы для установки электроспуска; в задней стенке три отверстия: верхнее (меньшего диаметра) для визирования в мишень через канал ствола (при отсутствии ТХП 7. 62, при выверке вооружения); среднее технологическое, нижнее для выступа направляющего стержня возвратно боевой пружины и для прохода длинного конца большого рычага электроспуска.

В комплект пулемета ПК (ПКМ), ПКТ входят коробки с лентами, при надлежность, чехол с запасным стволом, запасные части и приспособления для стрельбы холостыми патронами, ремень для переноски (для ПК, ПКМ).

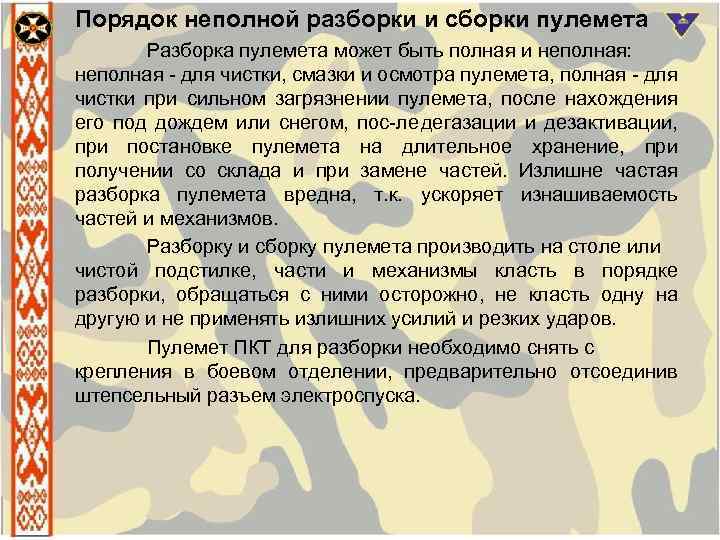

Порядок неполной разборки и сборки пулемета Разборка пулемета может быть полная и неполная: неполная для чистки, смазки и осмотра пулемета, полная для чистки при сильном загрязнении пулемета, после нахождения его под дождем или снегом, пос ле дегазации и дезактивации, при постановке пулемета на длительное хранение, при получении со склада и при замене частей. Излишне частая разборка пулемета вредна, т. к. ускоряет изнашиваемость частей и механизмов. Разборку и сборку пулемета производить на столе или чистой подстилке, части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну на другую и не применять излишних усилий и резких ударов. Пулемет ПКТ для разборки необходимо снять с крепления в боевом отделении, предварительно отсоединив штепсельный разъем электроспуска.

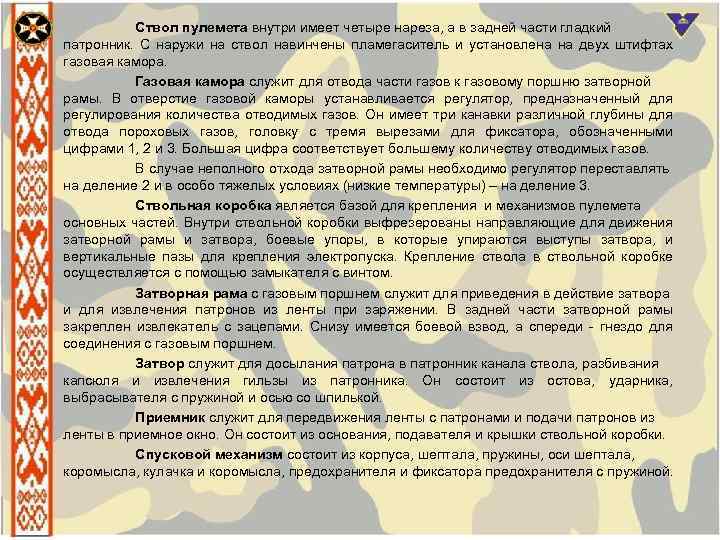

Ствол пулемета внутри имеет четыре нареза, а в задней части гладкий патронник. С наружи на ствол навинчены пламегаситель и установлена на двух штифтах газовая камора. Газовая камора служит для отвода части газов к газовому поршню затворной рамы. В отверстие газовой каморы устанавливается регулятор, предназначенный для регулирования количества отводимых газов. Он имеет три канавки различной глубины для отвода пороховых газов, головку с тремя вырезами для фиксатора, обозначенными цифрами 1, 2 и 3. Большая цифра соответствует большему количеству отводимых газов. В случае неполного отхода затворной рамы необходимо регулятор переставлять на деление 2 и в особо тяжелых условиях (низкие температуры) – на деление 3. Ствольная коробка является базой для крепления и механизмов пулемета основных частей. Внутри ствольной коробки выфрезерованы направляющие для движения затворной рамы и затвора, боевые упоры, в которые упираются выступы затвора, и вертикальные пазы для крепления электропуска. Крепление ствола в ствольной коробке осуществляется с помощью замыкателя с винтом. Затворная рама с газовым поршнем служит для приведения в действие затвора и для извлечения патронов из ленты при заряжении. В задней части затворной рамы закреплен извлекатель с зацепами. Снизу имеется боевой взвод, а спереди гнездо для соединения с газовым поршнем. Затвор служит для досылания патрона в патронник канала ствола, разбивания капсюля и извлечения гильзы из патронника. Он состоит из остова, ударника, выбрасывателя с пружиной и осью со шпилькой. Приемник служит для передвижения ленты с патронами и подачи патронов из ленты в приемное окно. Он состоит из основания, подавателя и крышки ствольной коробки. Спусковой механизм состоит из корпуса, шептала, пружины, оси шептала, коромысла, кулачка и коромысла, предохранителя и фиксатора предохранителя с пружиной.

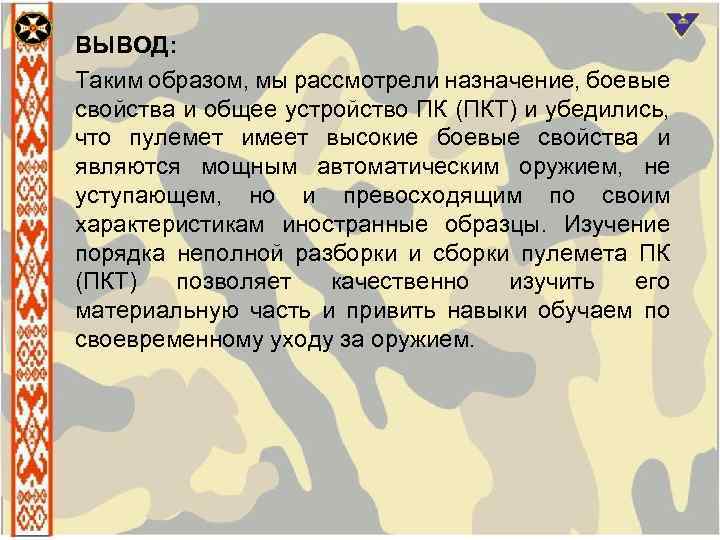

ВЫВОД: Таким образом, мы рассмотрели назначение, боевые свойства и общее устройство ПК (ПКТ) и убедились, что пулемет имеет высокие боевые свойства и являются мощным автоматическим оружием, не уступающем, но и превосходящим по своим характеристикам иностранные образцы. Изучение порядка неполной разборки и сборки пулемета ПК (ПКТ) позволяет качественно изучить его материальную часть и привить навыки обучаем по своевременному уходу за оружием.

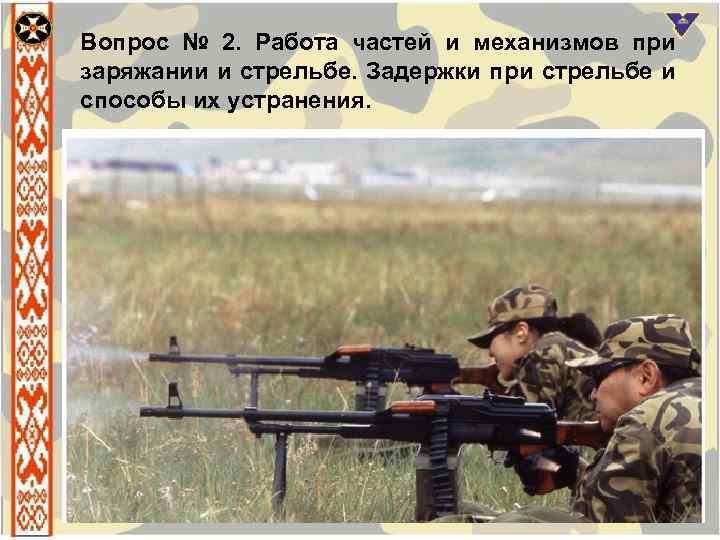

Вопрос № 2. Работа частей и механизмов при заряжании и стрельбе. Задержки при стрельбе и способы их устранения.

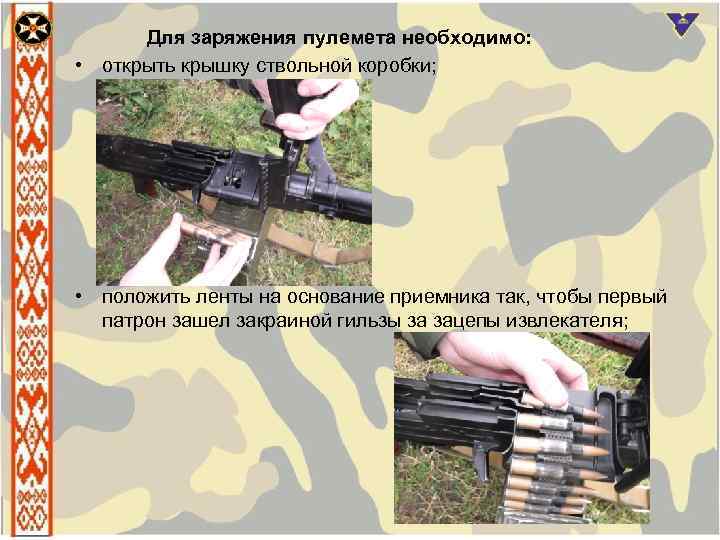

Для заряжения пулемета необходимо: • открыть крышку ствольной коробки; • положить ленты на основание приемника так, чтобы первый патрон зашел закраиной гильзы за зацепы извлекателя;

• закрыть крышку ствольной коробки; • отвести рукояткой перезаряжения затворную раму назад до отказа, поставив ее на боевой взвод;

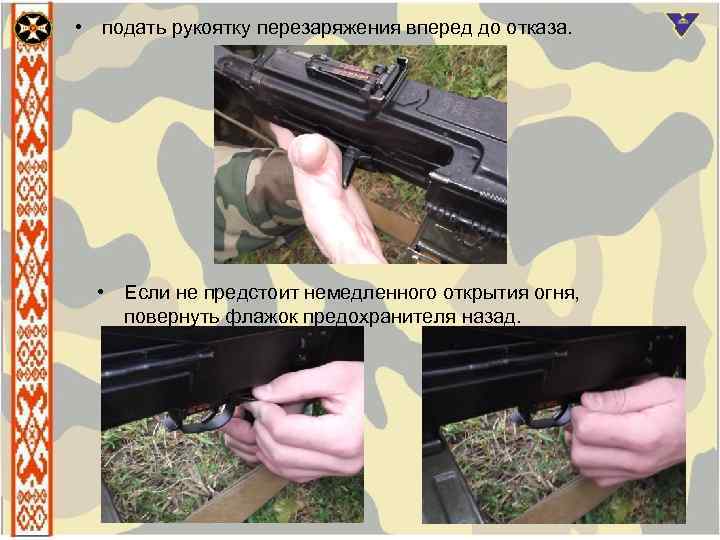

• подать рукоятку перезаряжения вперед до отказа. • Если не предстоит немедленного открытия огня, повернуть флажок предохранителя назад.

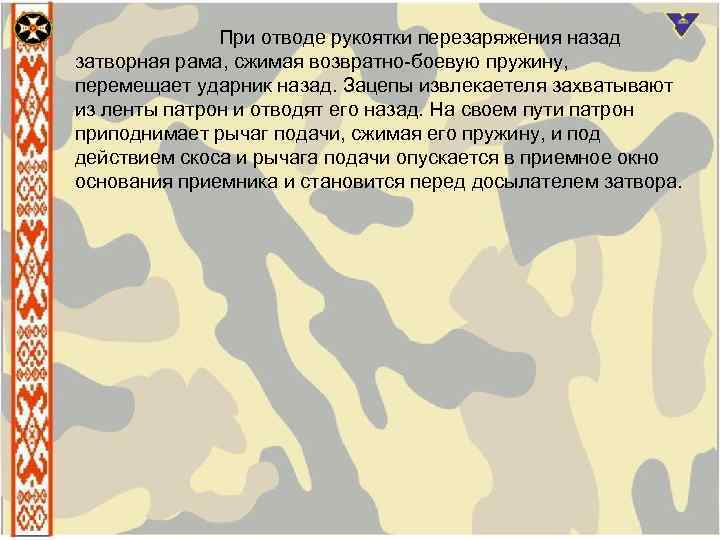

При отводе рукоятки перезаряжения назад затворная рама, сжимая возвратно боевую пружину, перемещает ударник назад. Зацепы извлекаетеля захватывают из ленты патрон и отводят его назад. На своем пути патрон приподнимает рычаг подачи, сжимая его пружину, и под действием скоса и рычага подачи опускается в приемное окно основания приемника и становится перед досылателем затвора.

Одновременно затворная рама воздействует на ведущий выступ затвора, поворачивает его влево, выводит из зацепления со ствольной коробкой и увлекает за собой назад. В конце хода затворная рама воздействует на ролик подавателя и на скосы толкателя щитка, поворачивает верхнюю часть подавателя влево. Палец подачи, упираясь в звено ленты, перемещает ленту влево и устанавливает очередной патрон против зацепов извлекателя. Верхние пальцы крышки ствольной коробки вместе с прицелом подачи удерживают ленту в приемнике. Как только затворная рама своим боевым взводом проходит шептало, оно под действием пружины поднимается и удерживает раму на боевом взводе – пулемет заряжен.

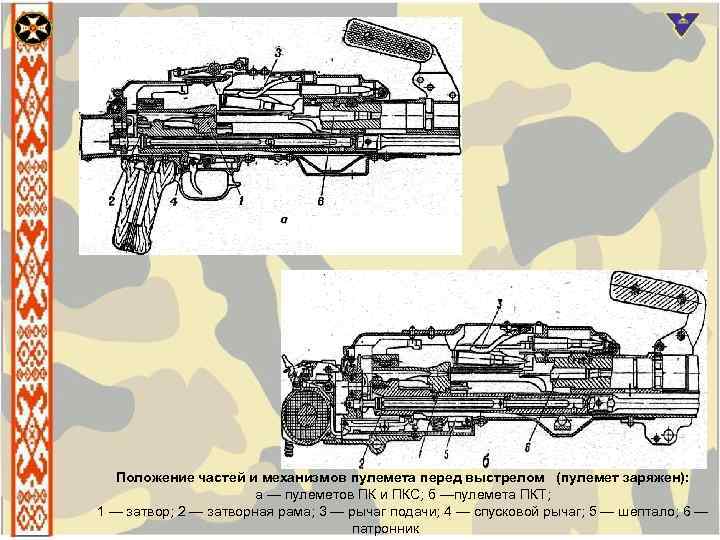

Положение частей и механизмов пулемета перед выстрелом (пулемет заряжен): а — пулеметов ПК и ПКС; б —пулемета ПКТ; 1 — затвор; 2 — затворная рама; 3 — рычаг подачи; 4 — спусковой рычаг; 5 — шептало; 6 — патронник

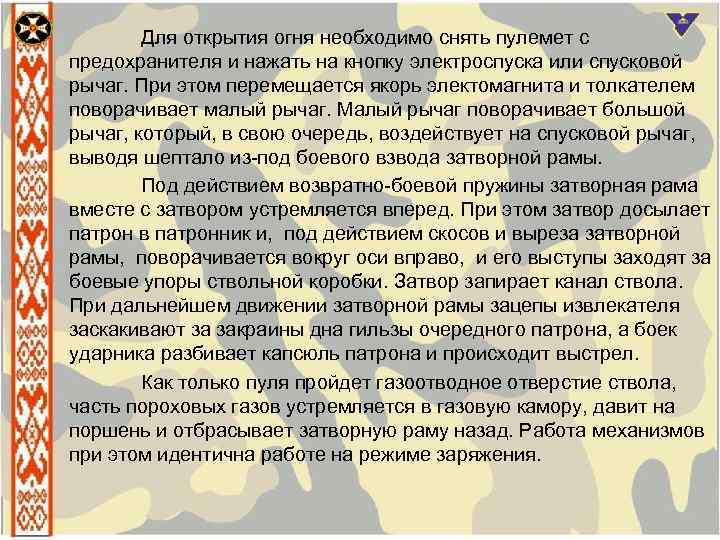

Для открытия огня необходимо снять пулемет с предохранителя и нажать на кнопку электроспуска или спусковой рычаг. При этом перемещается якорь электомагнита и толкателем поворачивает малый рычаг. Малый рычаг поворачивает большой рычаг, который, в свою очередь, воздействует на спусковой рычаг, выводя шептало из под боевого взвода затворной рамы. Под действием возвратно боевой пружины затворная рама вместе с затвором устремляется вперед. При этом затвор досылает патрон в патронник и, под действием скосов и выреза затворной рамы, поворачивается вокруг оси вправо, и его выступы заходят за боевые упоры ствольной коробки. Затвор запирает канал ствола. При дальнейшем движении затворной рамы зацепы извлекателя заскакивают за закраины дна гильзы очередного патрона, а боек ударника разбивает капсюль патрона и происходит выстрел. Как только пуля пройдет газоотводное отверстие ствола, часть пороховых газов устремляется в газовую камору, давит на поршень и отбрасывает затворную раму назад. Работа механизмов при этом идентична работе на режиме заряжения.

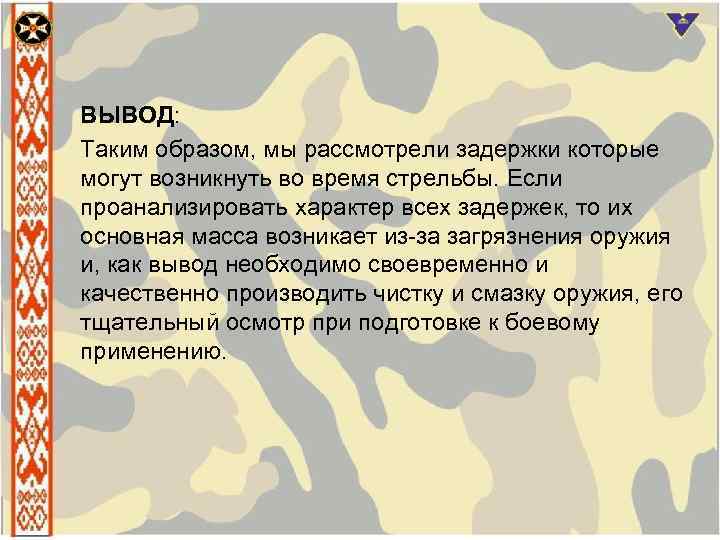

ВЫВОД: Таким образом, мы рассмотрели задержки которые могут возникнуть во время стрельбы. Если проанализировать характер всех задержек, то их основная масса возникает из за загрязнения оружия и, как вывод необходимо своевременно и качественно производить чистку и смазку оружия, его тщательный осмотр при подготовке к боевому применению.

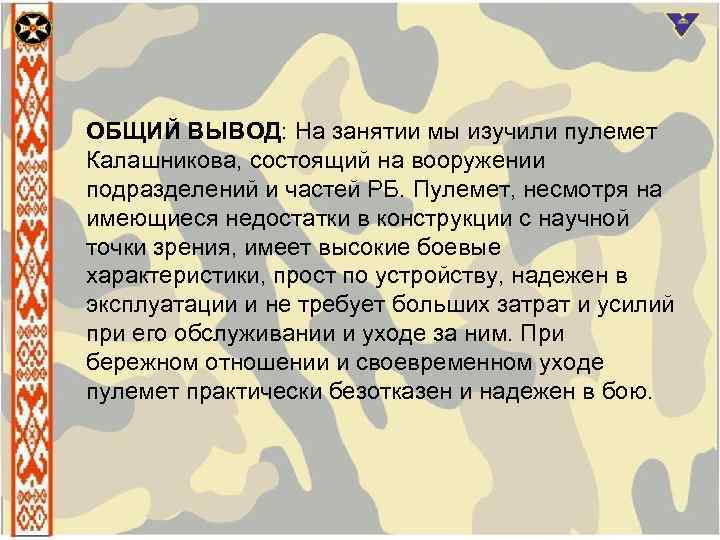

ОБЩИЙ ВЫВОД: На занятии мы изучили пулемет Калашникова, состоящий на вооружении подразделений и частей РБ. Пулемет, несмотря на имеющиеся недостатки в конструкции с научной точки зрения, имеет высокие боевые характеристики, прост по устройству, надежен в эксплуатации и не требует больших затрат и усилий при его обслуживании и уходе за ним. При бережном отношении и своевременном уходе пулемет практически безотказен и надежен в бою.
