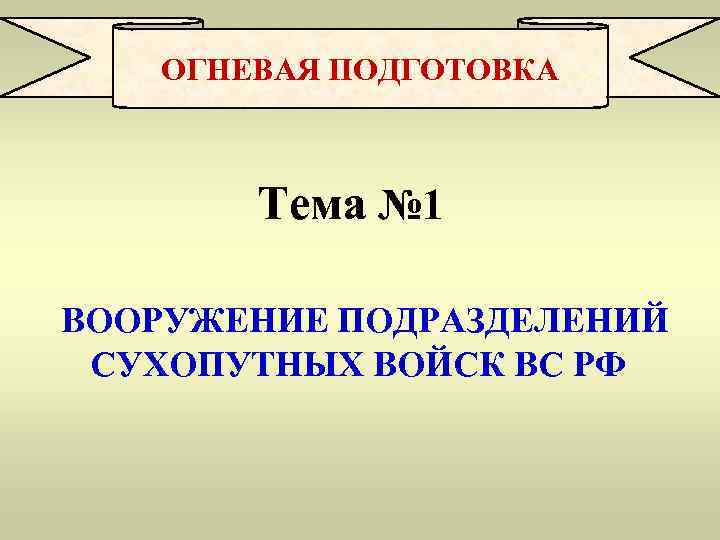

> ОГНЕВАЯ ПОДГОТОВКА Тема № 1 ВООРУЖЕНИЕ ПОДРАЗДЕЛЕНИЙ ОГНЕВАЯ ПОДГОТОВКА Тема № 1 ВООРУЖЕНИЕ ПОДРАЗДЕЛЕНИЙ СУХОПУТНЫХ ВОЙСК ВС РФ

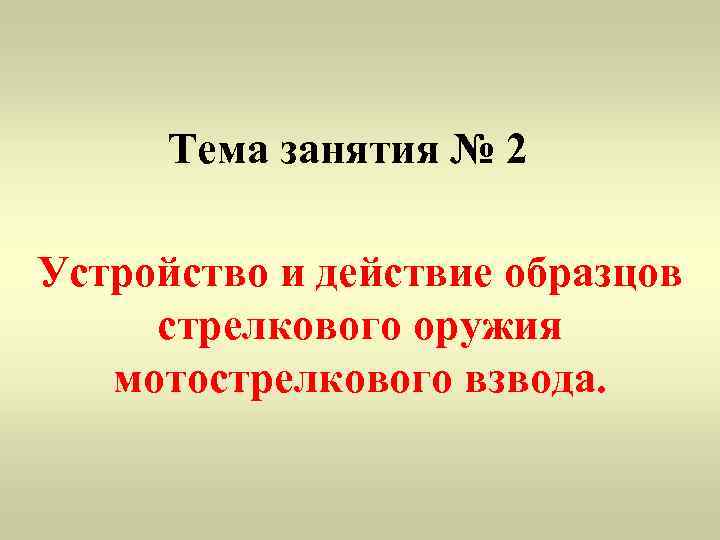

> Тема занятия № 2 Устройство и действие образцов стрелкового оружия мотострелкового взвода. Тема занятия № 2 Устройство и действие образцов стрелкового оружия мотострелкового взвода.

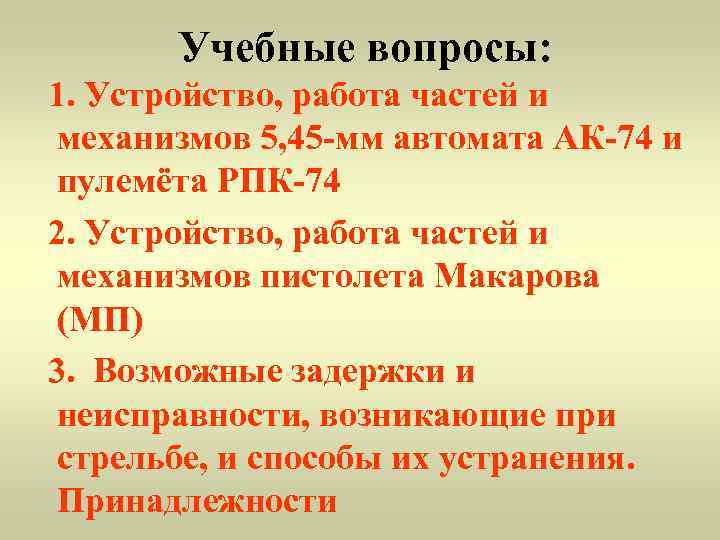

> Учебные вопросы: 1. Устройство, работа частей и механизмов 5, 45 -мм автомата Учебные вопросы: 1. Устройство, работа частей и механизмов 5, 45 -мм автомата АК-74 и пулемёта РПК-74 2. Устройство, работа частей и механизмов пистолета Макарова (МП) 3. Возможные задержки и неисправности, возникающие при стрельбе, и способы их устранения. Принадлежности

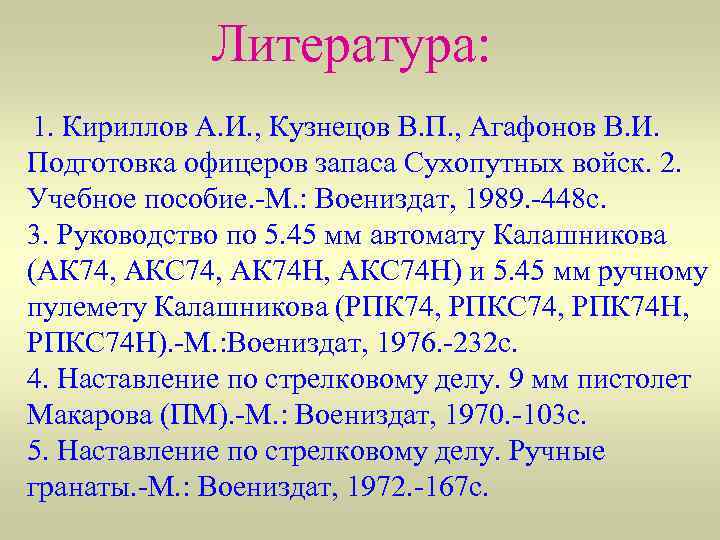

> Литература: 1. Кириллов А. И. , Кузнецов В. П. , Агафонов Литература: 1. Кириллов А. И. , Кузнецов В. П. , Агафонов В. И. Подготовка офицеров запаса Сухопутных войск. 2. Учебное пособие. -М. : Воениздат, 1989. -448 с. 3. Руководство по 5. 45 мм автомату Калашникова (АК 74, АКС 74, АК 74 Н, АКС 74 Н) и 5. 45 мм ручному пулемету Калашникова (РПК 74, РПКС 74, РПК 74 Н, РПКС 74 Н). -М. : Воениздат, 1976. -232 с. 4. Наставление по стрелковому делу. 9 мм пистолет Макарова (ПМ). -М. : Воениздат, 1970. -103 с. 5. Наставление по стрелковому делу. Ручные гранаты. -М. : Воениздат, 1972. -167 с.

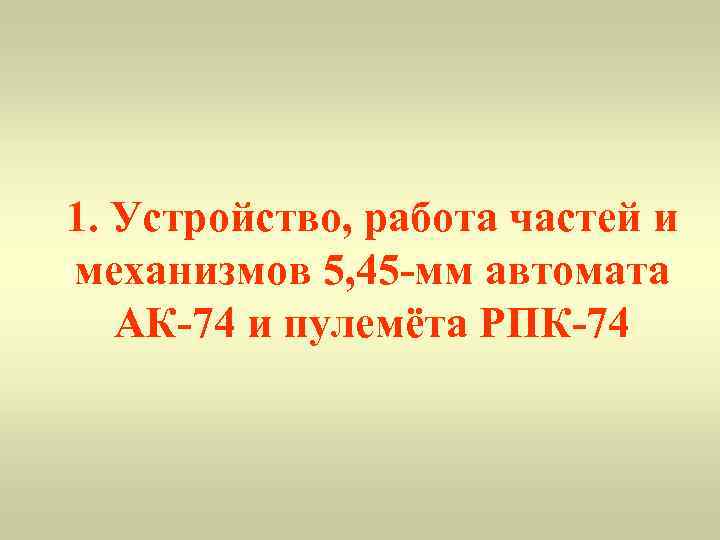

>1. Устройство, работа частей и механизмов 5, 45 -мм автомата АК-74 и пулемёта РПК-74 1. Устройство, работа частей и механизмов 5, 45 -мм автомата АК-74 и пулемёта РПК-74

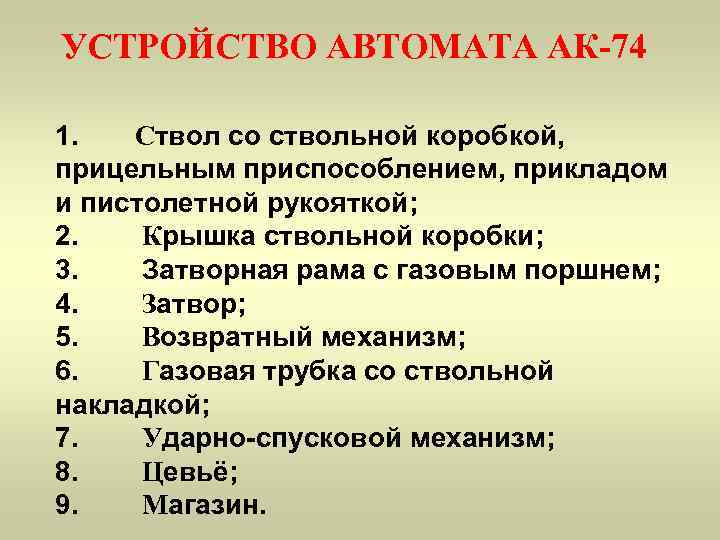

>УСТРОЙСТВО АВТОМАТА АК-74 1. Ствол со ствольной коробкой, прицельным приспособлением, прикладом и УСТРОЙСТВО АВТОМАТА АК-74 1. Ствол со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой; 2. Крышка ствольной коробки; 3. Затворная рама с газовым поршнем; 4. Затвор; 5. Возвратный механизм; 6. Газовая трубка со ствольной накладкой; 7. Ударно-спусковой механизм; 8. Цевьё; 9. Магазин.

> СТВОЛ предназначен для придания пули вращательного движения, направления полета СТВОЛ предназначен для придания пули вращательного движения, направления полета и определенной начальной скорости.

> СТВОЛЬНАЯ КОРОБКА предназначена для соединения элементов и механизмов автомата и СТВОЛЬНАЯ КОРОБКА предназначена для соединения элементов и механизмов автомата и обеспечения работы автоматики.

> КРЫШКА СТВОЛЬНОЙ КОРОБКИ предназначена для предохранения от загрязнения КРЫШКА СТВОЛЬНОЙ КОРОБКИ предназначена для предохранения от загрязнения элементов и механизмов размещенных в ствольной коробке.

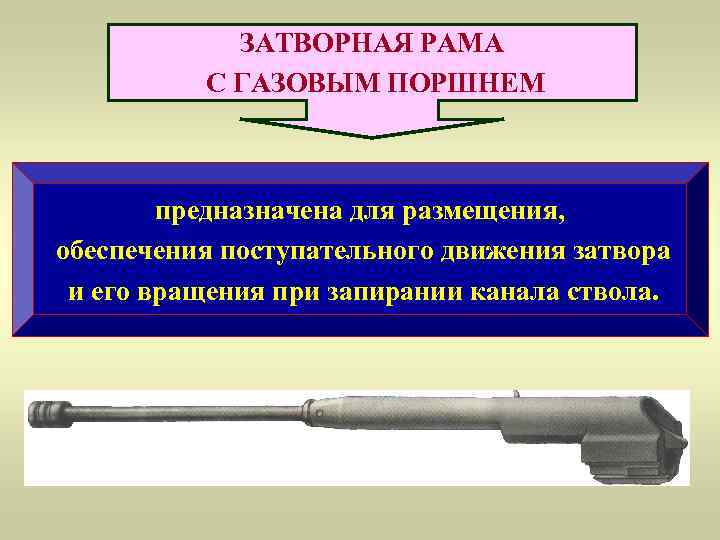

> ЗАТВОРНАЯ РАМА С ГАЗОВЫМ ПОРШНЕМ предназначена для размещения, ЗАТВОРНАЯ РАМА С ГАЗОВЫМ ПОРШНЕМ предназначена для размещения, обеспечения поступательного движения затвора и его вращения при запирании канала ствола.

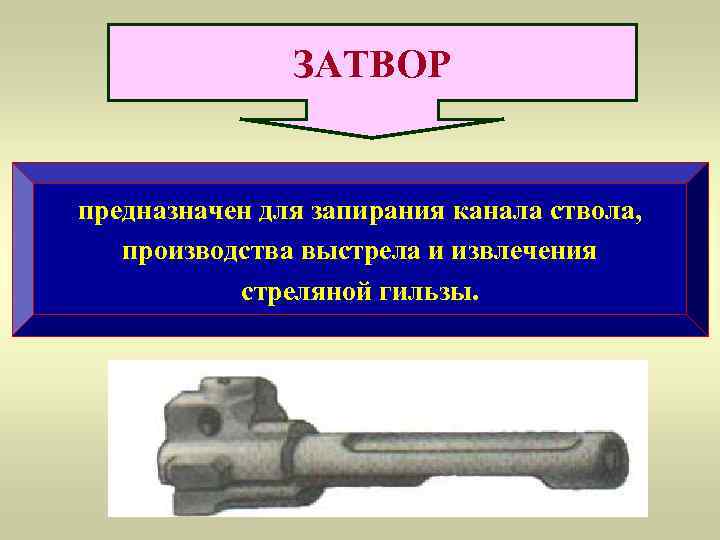

> ЗАТВОР предназначен для запирания канала ствола, производства выстрела и ЗАТВОР предназначен для запирания канала ствола, производства выстрела и извлечения стреляной гильзы.

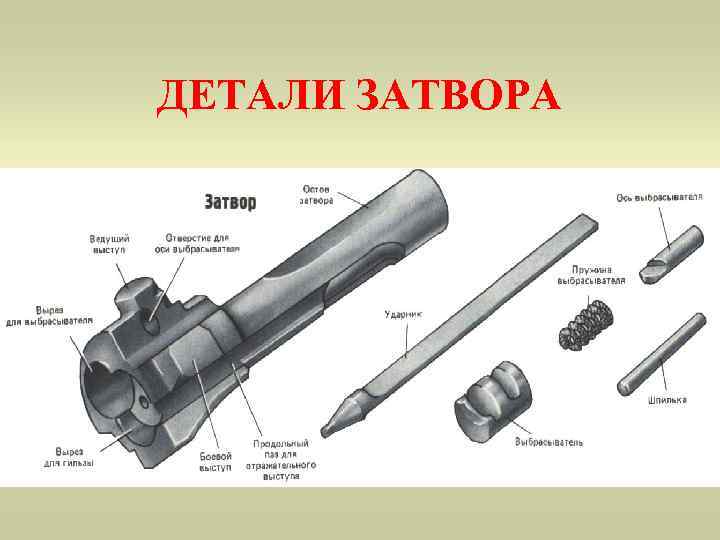

>ДЕТАЛИ ЗАТВОРА ДЕТАЛИ ЗАТВОРА

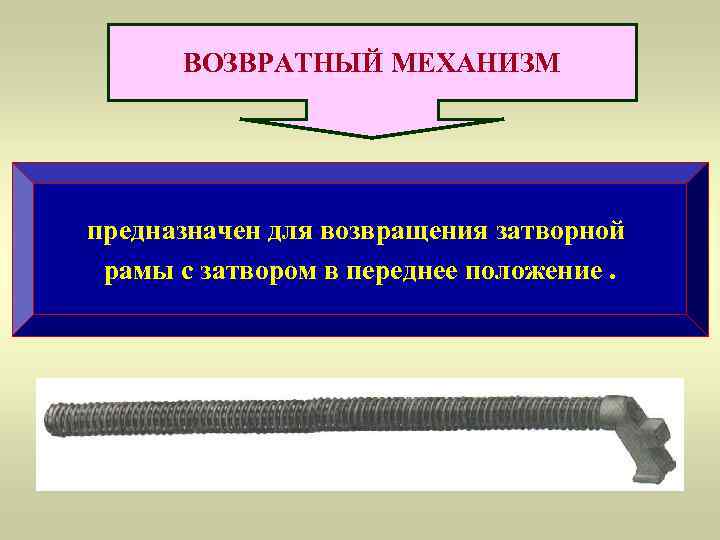

> ВОЗВРАТНЫЙ МЕХАНИЗМ предназначен для возвращения затворной рамы с затвором в переднее положение. ВОЗВРАТНЫЙ МЕХАНИЗМ предназначен для возвращения затворной рамы с затвором в переднее положение.

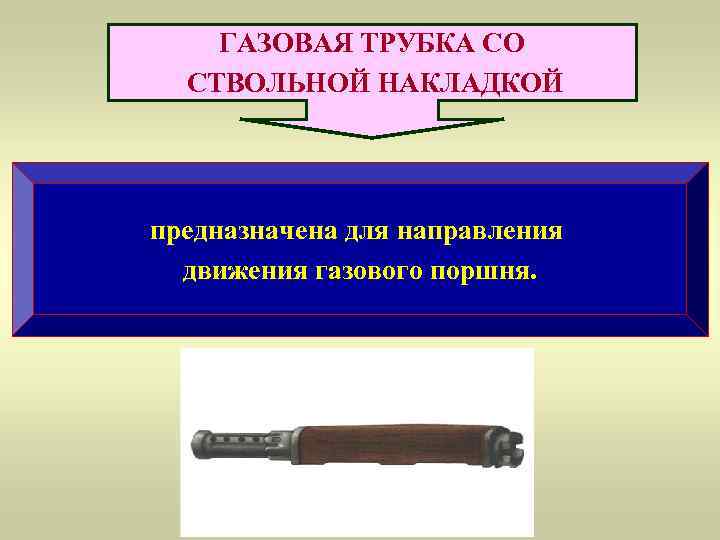

> ГАЗОВАЯ ТРУБКА СО СТВОЛЬНОЙ НАКЛАДКОЙ предназначена для направления движения газового поршня. ГАЗОВАЯ ТРУБКА СО СТВОЛЬНОЙ НАКЛАДКОЙ предназначена для направления движения газового поршня.

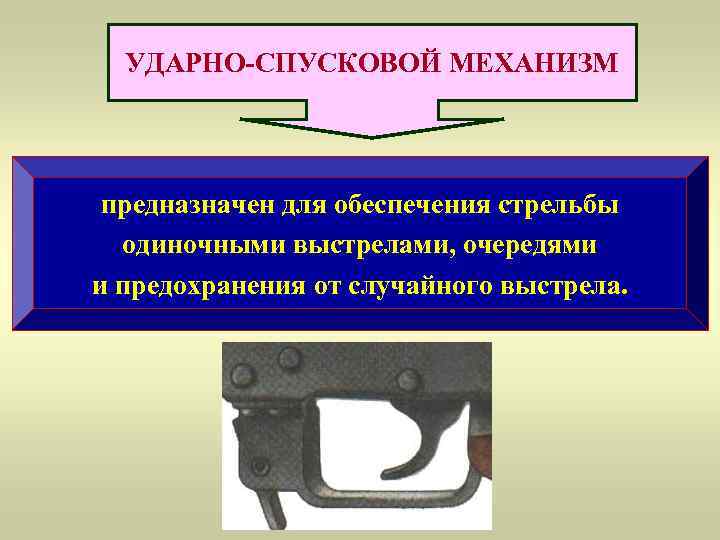

> УДАРНО-СПУСКОВОЙ МЕХАНИЗМ предназначен для обеспечения стрельбы одиночными выстрелами, очередями и предохранения от УДАРНО-СПУСКОВОЙ МЕХАНИЗМ предназначен для обеспечения стрельбы одиночными выстрелами, очередями и предохранения от случайного выстрела.

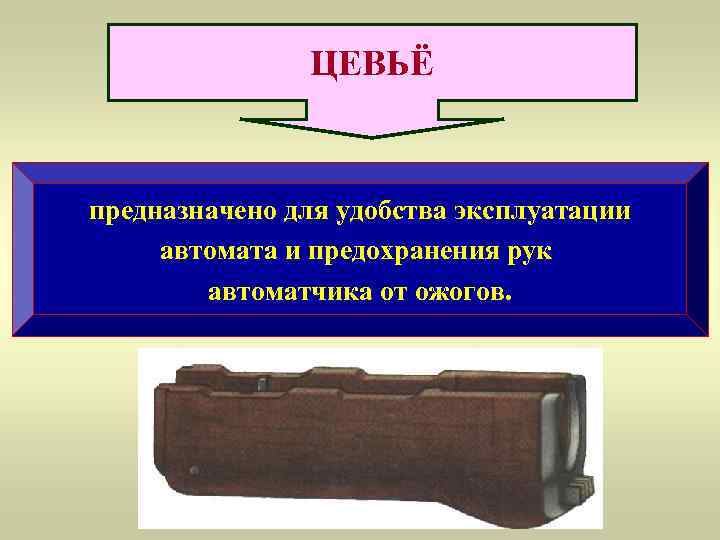

> ЦЕВЬЁ предназначено для удобства эксплуатации автомата и предохранения рук ЦЕВЬЁ предназначено для удобства эксплуатации автомата и предохранения рук автоматчика от ожогов.

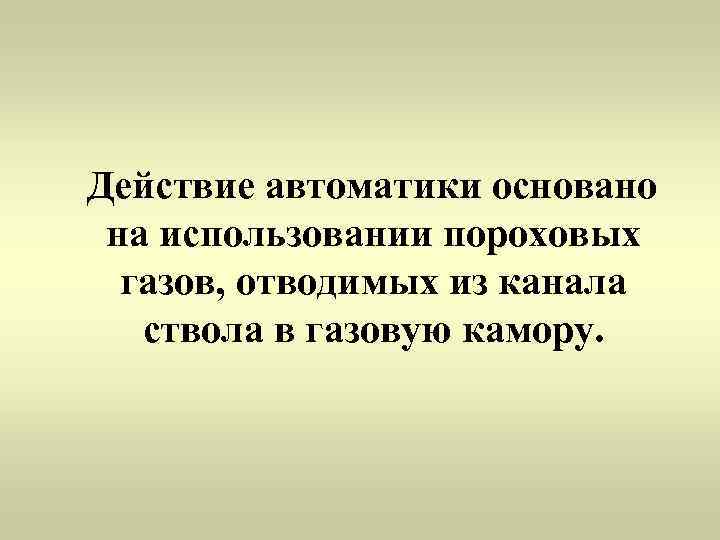

>Действие автоматики основано на использовании пороховых газов, отводимых из канала ствола в Действие автоматики основано на использовании пороховых газов, отводимых из канала ствола в газовую камору.

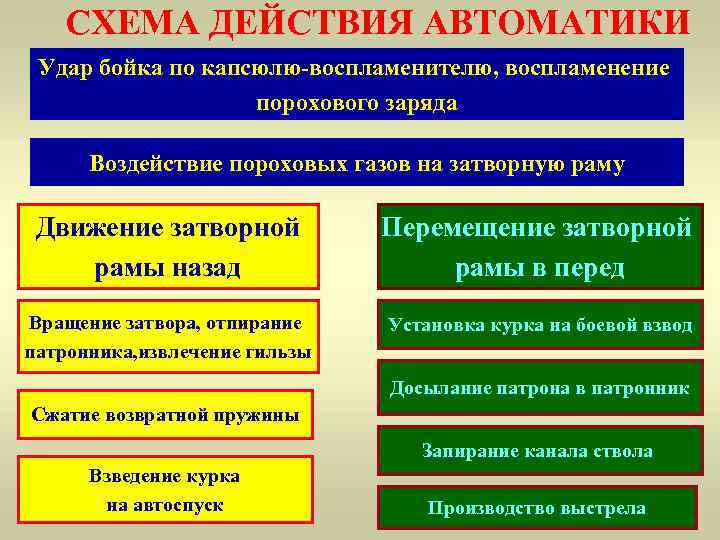

> СХЕМА ДЕЙСТВИЯ АВТОМАТИКИ Удар бойка по капсюлю-воспламенителю, воспламенение СХЕМА ДЕЙСТВИЯ АВТОМАТИКИ Удар бойка по капсюлю-воспламенителю, воспламенение порохового заряда Воздействие пороховых газов на затворную раму Движение затворной Перемещение затворной рамы назад рамы в перед Вращение затвора, отпирание Установка курка на боевой взвод патронника, извлечение гильзы Досылание патрона в патронник Сжатие возвратной пружины Запирание канала ствола Взведение курка на автоспуск Производство выстрела

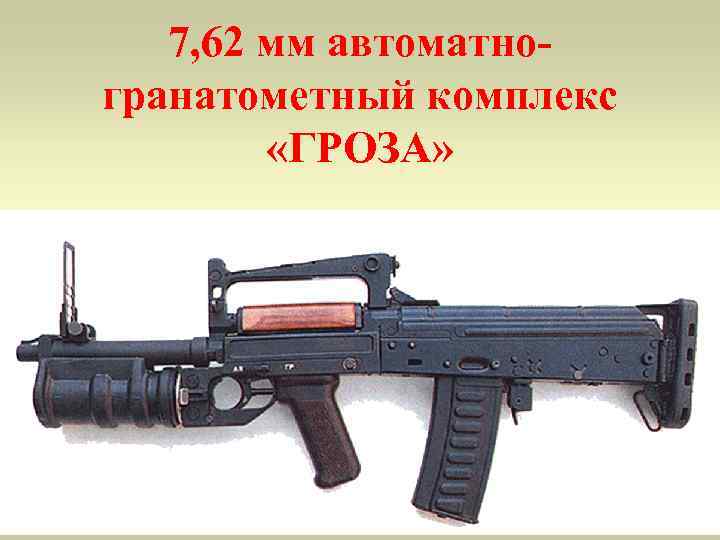

> 7, 62 мм автоматно- гранатометный комплекс «ГРОЗА» 7, 62 мм автоматно- гранатометный комплекс «ГРОЗА»

>9 мм автомат «БИЗОН» 9 мм автомат «БИЗОН»

>2. Устройство, работа частей и механизмов пистолета Макарова (МП) 2. Устройство, работа частей и механизмов пистолета Макарова (МП)

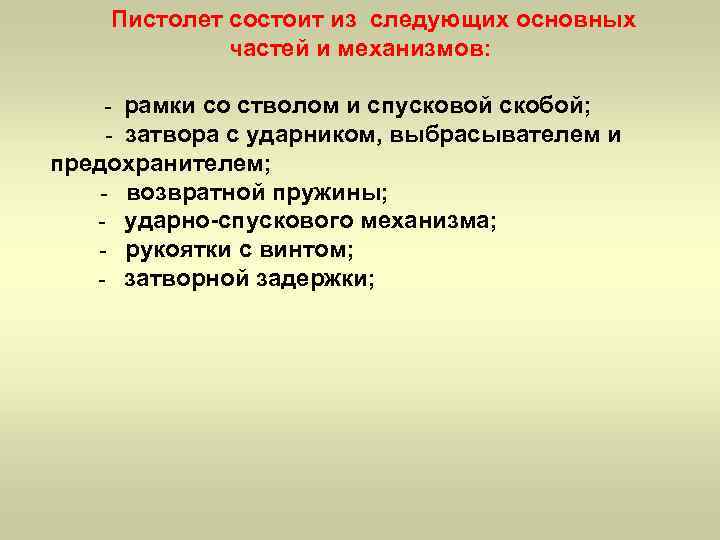

> Пистолет состоит из следующих основных частей и механизмов: Пистолет состоит из следующих основных частей и механизмов: - рамки со стволом и спусковой скобой; - затвора с ударником, выбрасывателем и предохранителем; - возвратной пружины; - ударно-спускового механизма; - рукоятки с винтом; - затворной задержки;

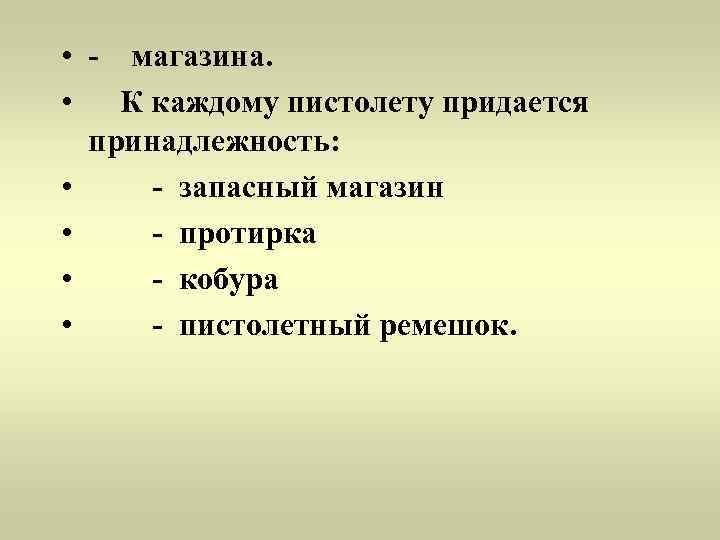

> • - магазина. • К каждому пистолету придается принадлежность: • - магазина. • К каждому пистолету придается принадлежность: • - запасный магазин • - протирка • - кобура • - пистолетный ремешок.

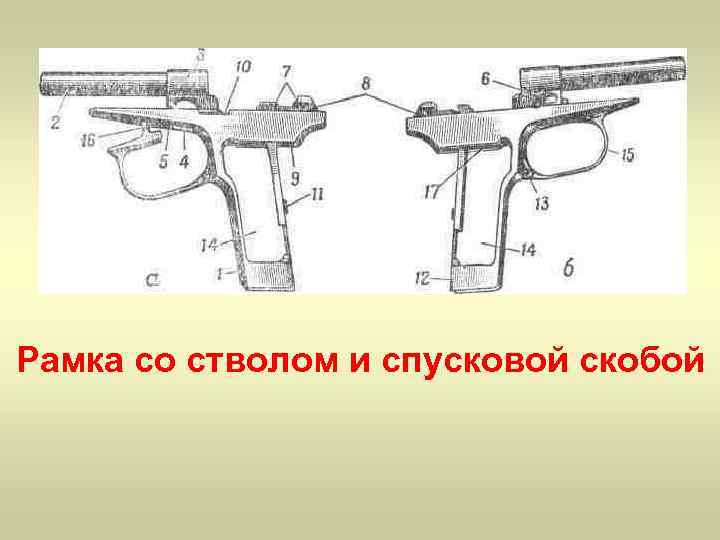

>Рамка со стволом и спусковой скобой Рамка со стволом и спусковой скобой

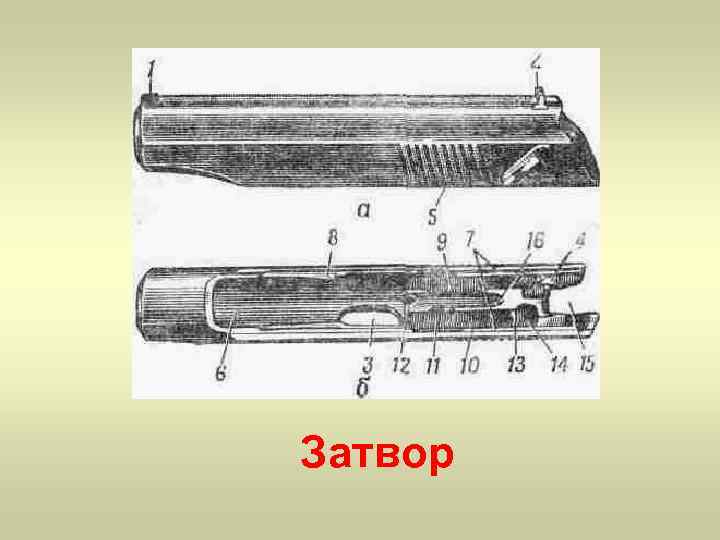

>Затвор Затвор

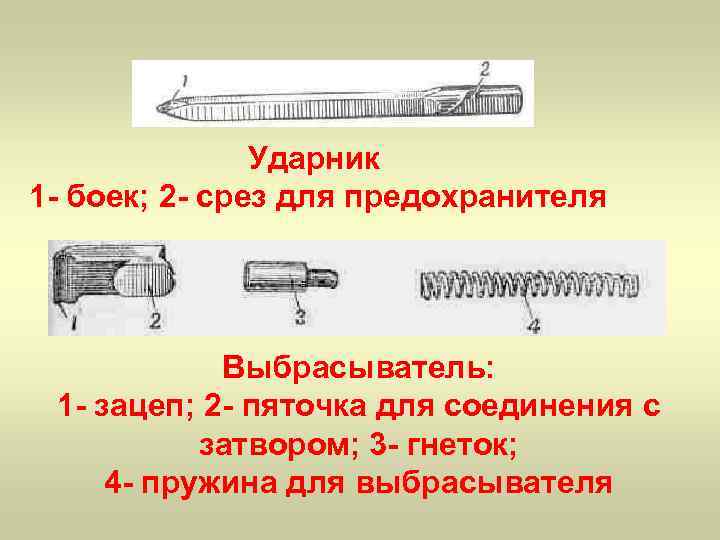

> Ударник 1 - боек; 2 - срез для предохранителя Ударник 1 - боек; 2 - срез для предохранителя Выбрасыватель: 1 - зацеп; 2 - пяточка для соединения с затвором; 3 - гнеток; 4 - пружина для выбрасывателя

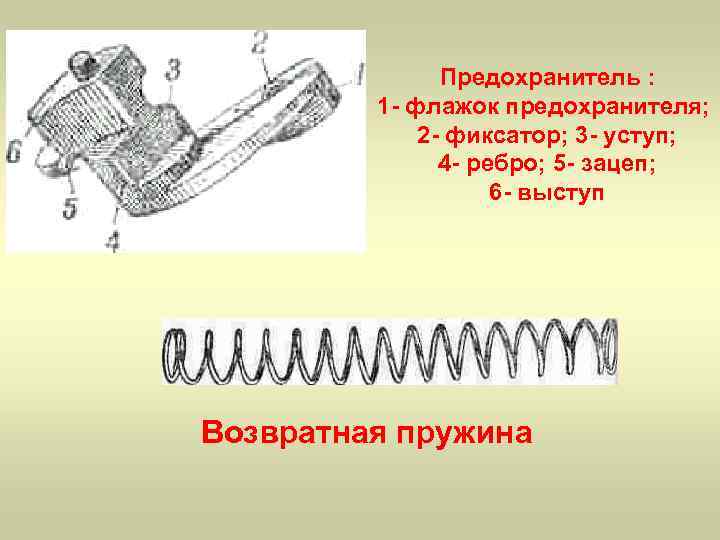

> Предохранитель : 1 - флажок предохранителя; Предохранитель : 1 - флажок предохранителя; 2 - фиксатор; 3 - уступ; 4 - ребро; 5 - зацеп; 6 - выступ Возвратная пружина

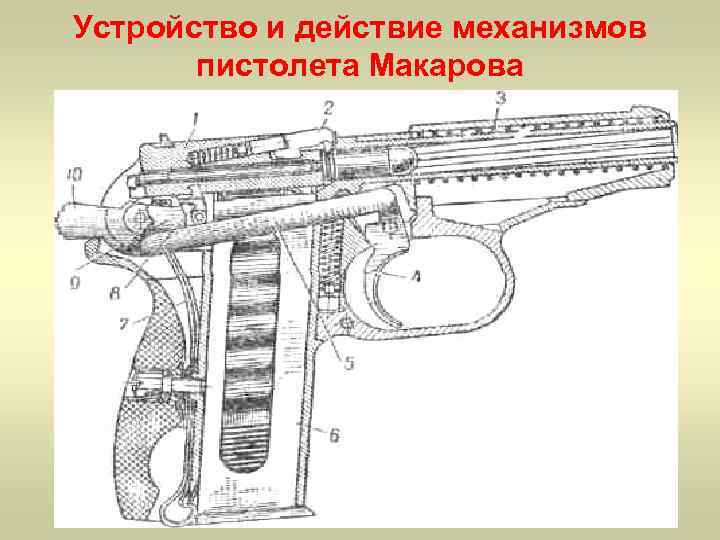

>Устройство и действие механизмов пистолета Макарова Устройство и действие механизмов пистолета Макарова

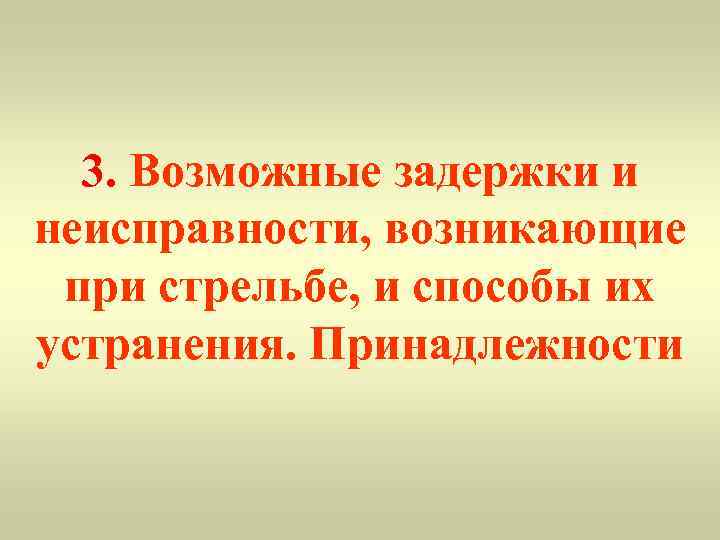

> 3. Возможные задержки и неисправности, возникающие при стрельбе, и способы их устранения. 3. Возможные задержки и неисправности, возникающие при стрельбе, и способы их устранения. Принадлежности

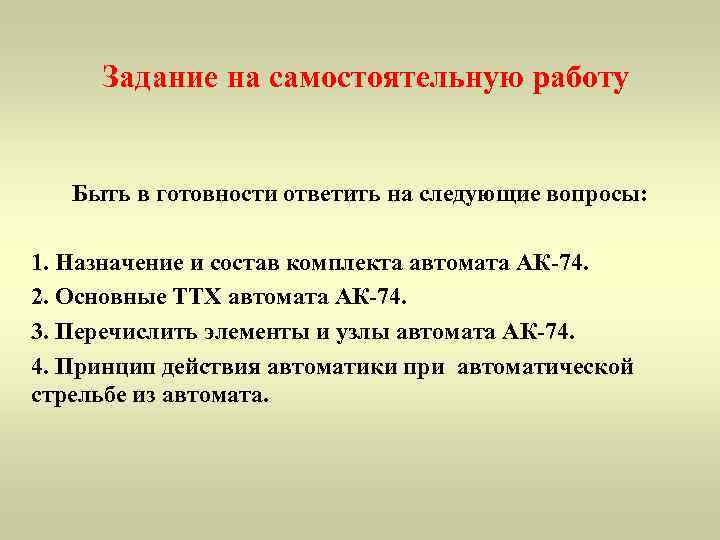

> Задание на самостоятельную работу Быть в готовности ответить на следующие вопросы: Задание на самостоятельную работу Быть в готовности ответить на следующие вопросы: 1. Назначение и состав комплекта автомата АК-74. 2. Основные ТТХ автомата АК-74. 3. Перечислить элементы и узлы автомата АК-74. 4. Принцип действия автоматики при автоматической стрельбе из автомата.
