Огнестрельная травма Доцент Алябьев Федор Валерьевич

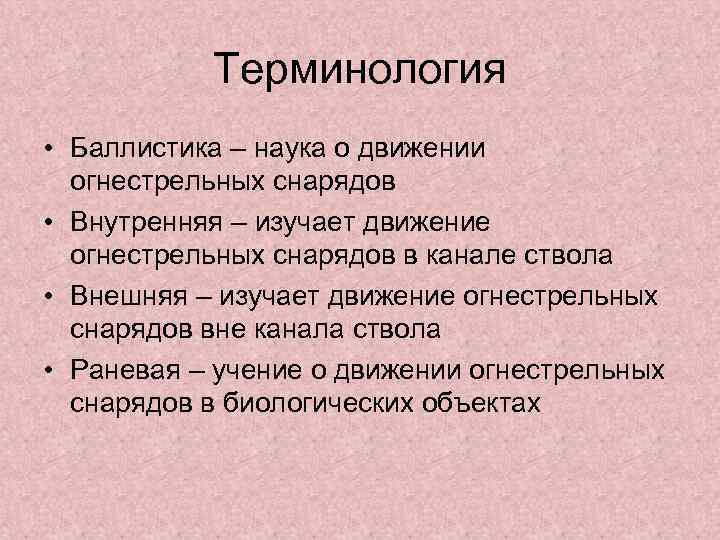

Терминология • Баллистика – наука о движении огнестрельных снарядов • Внутренняя – изучает движение огнестрельных снарядов в канале ствола • Внешняя – изучает движение огнестрельных снарядов вне канала ствола • Раневая – учение о движении огнестрельных снарядов в биологических объектах

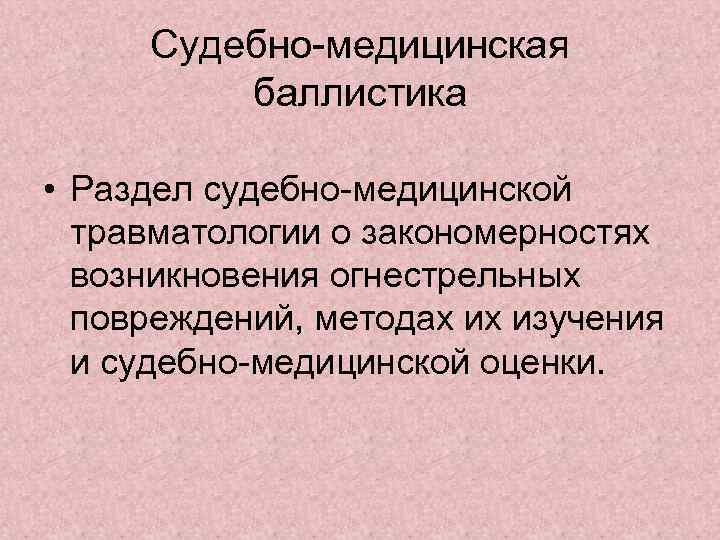

Судебно-медицинская баллистика • Раздел судебно-медицинской травматологии о закономерностях возникновения огнестрельных повреждений, методах их изучения и судебно-медицинской оценки.
Терминология • 1. Оружие – приспособление, конструктивно предназначенное для причинения повреждений • 2. Орудие – приспособление, которым причинено повреждение • 3. Огнестрельное оружие – оружие, в котором для движения огнестрельных снарядов используется энергия пороховых газов

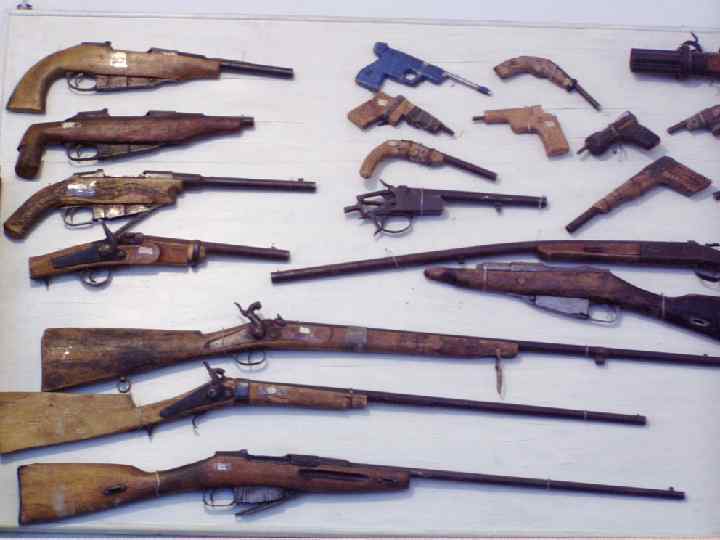

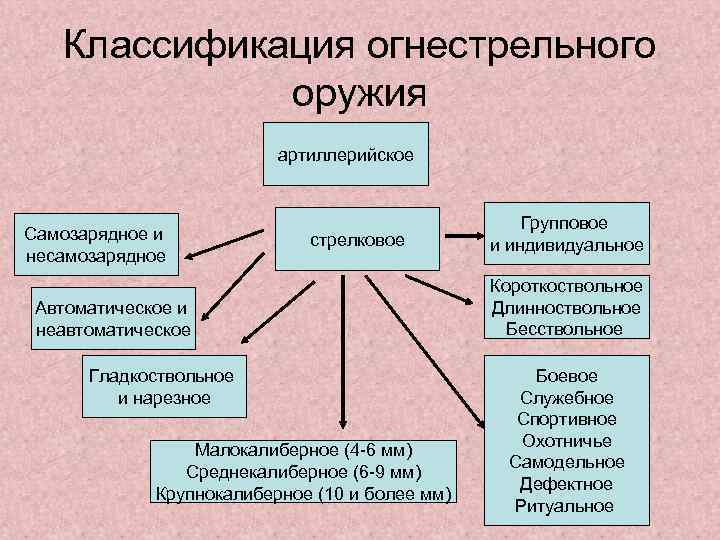

Классификация огнестрельного оружия артиллерийское Самозарядное и несамозарядное стрелковое Автоматическое и неавтоматическое Гладкоствольное и нарезное Малокалиберное (4 -6 мм) Среднекалиберное (6 -9 мм) Крупнокалиберное (10 и более мм) Групповое и индивидуальное Короткоствольное Длинноствольное Бесствольное Боевое Служебное Спортивное Охотничье Самодельное Дефектное Ритуальное

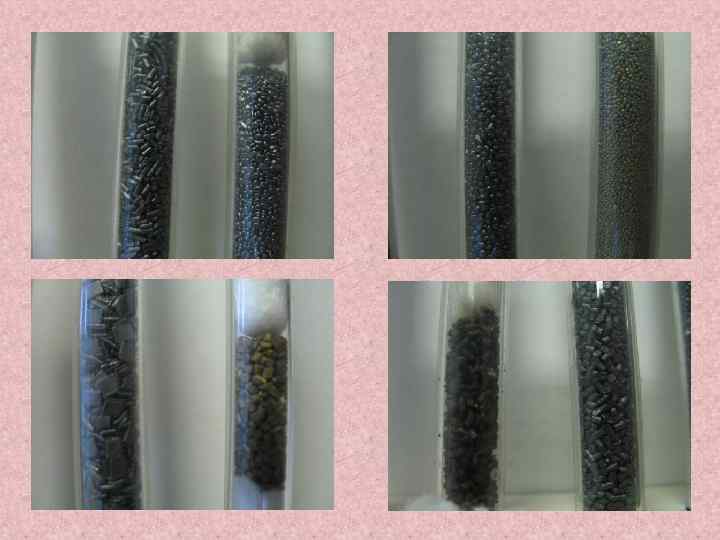

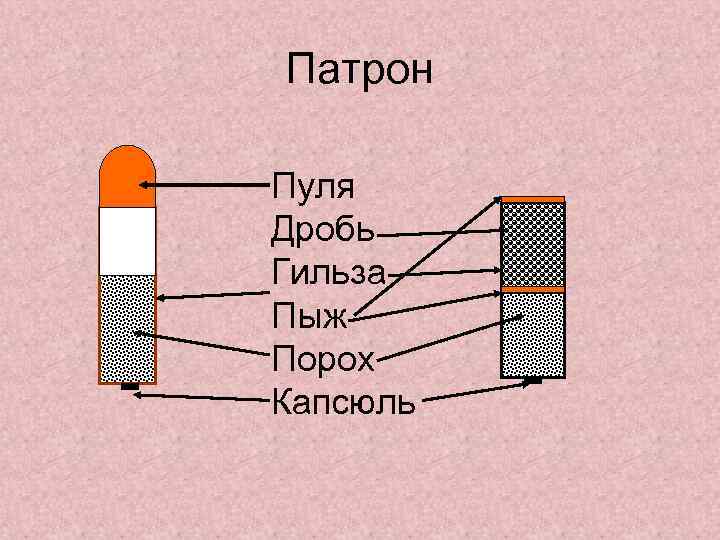

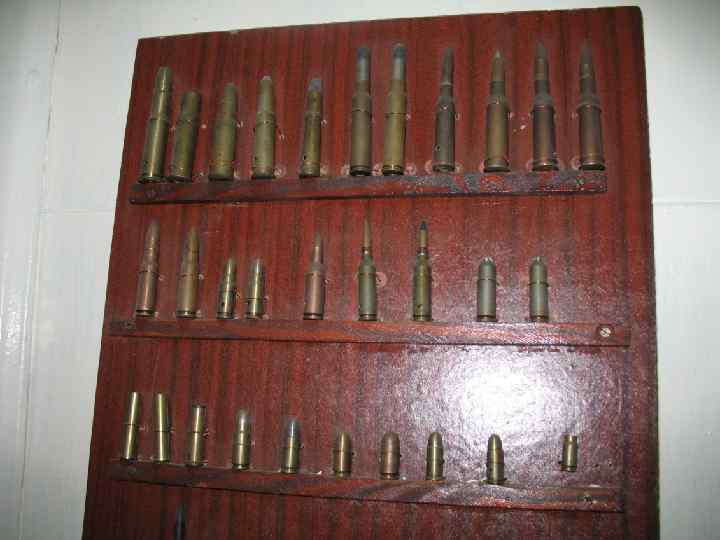

Патрон Пуля Дробь Гильза Пыж Порох Капсюль

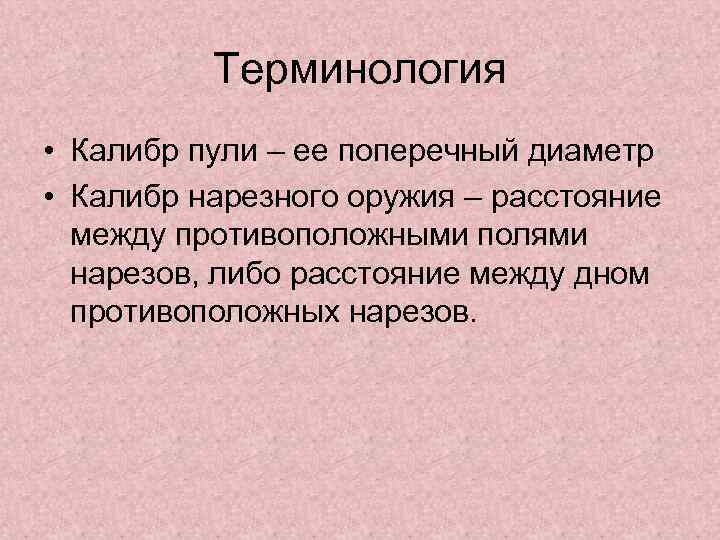

Терминология • Калибр пули – ее поперечный диаметр • Калибр нарезного оружия – расстояние между противоположными полями нарезов, либо расстояние между дном противоположных нарезов.

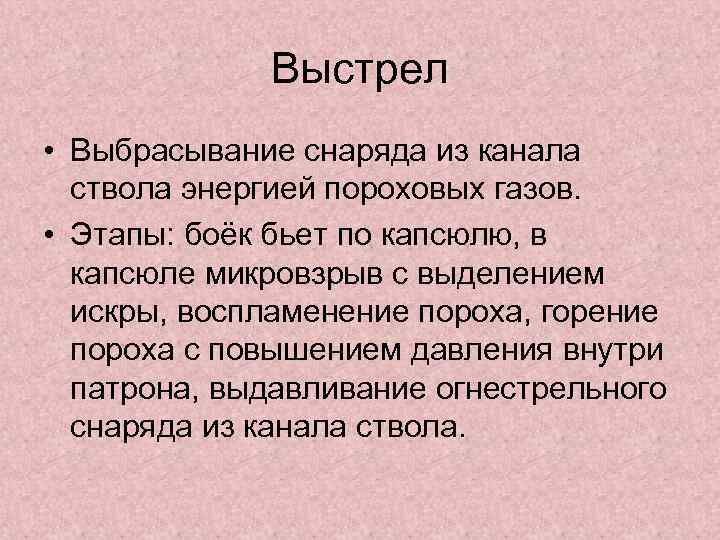

Выстрел • Выбрасывание снаряда из канала ствола энергией пороховых газов. • Этапы: боёк бьет по капсюлю, в капсюле микровзрыв с выделением искры, воспламенение пороха, горение пороха с повышением давления внутри патрона, выдавливание огнестрельного снаряда из канала ствола.
Повреждающие факторы выстрела Огнестрельный снаряд или его части 1. Пуля, дробь 2. Осколки разорвавшегося снаряда 3. Детали охотничьего патрона Продукты сгорания пороха и капсюльного состава 1. Пороховые газы 2. Воздух канала ствола 3. Копоть выстрела 4. Частицы пороховых зерен 5. Металлические частицы Оружие 1. Дульный конец оружия 2. Подвижные части оружия 3. Приклад 4. Осколки разорвавшегося оружия Вторичные снаряды 1. Осколки и частицы преграды 2. Фрагменты обуви и одежды 3. Осколки костей
Характер травматического воздействия повреждающих факторов выстрела Механическое 1. Огнестрельный снаряд 2. Пороховые газы 3. Части оружия 4. Вторичные снаряды Химическое 1. Пороховые газы 2. Пули специального назначения Термическое 1. Пороховые газы 2. Пули специального назначения Поверхностные комбинированные поражения 1. Копоть выстрела 2. Частицы пороховых зерен 3. Металлические частицы 4. Ружейная смазка
Классификация огнестрельных повреждений • 1. Пулевые, дробовые • 2. Слепые, Сквозные, Касательные • 3. Проникающие (в какую-либо полость тела) и непроникающие.
Сквозное ранение
Множественные сквозные раны
Пуля застряла в черепе

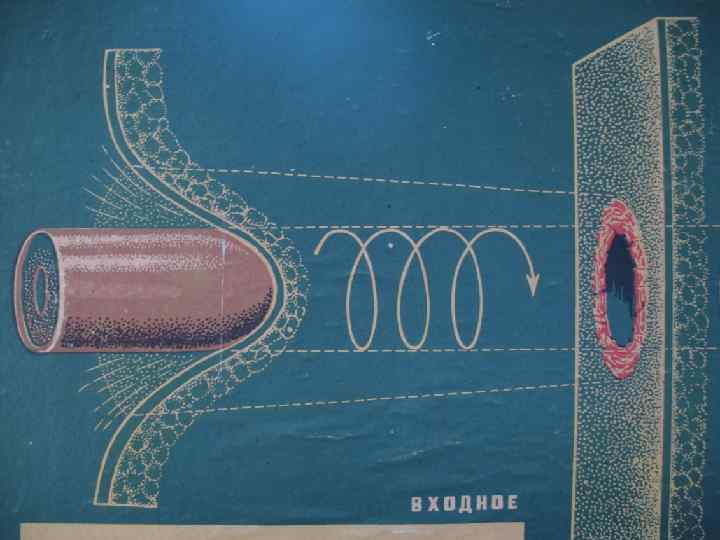

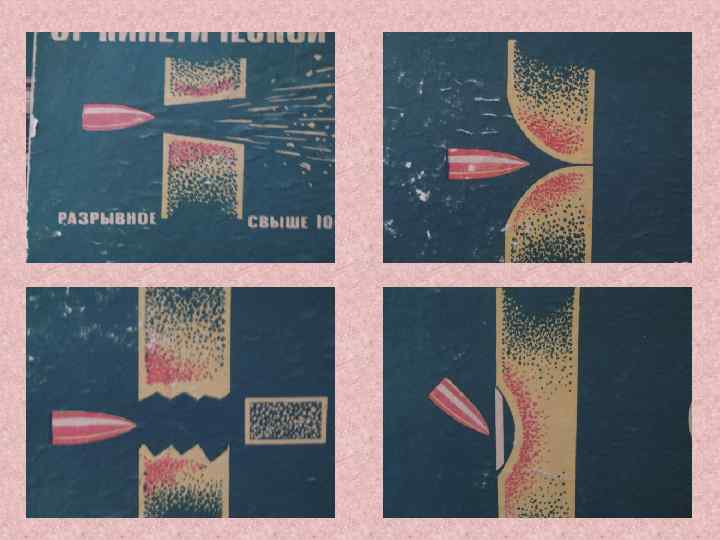

Виды повреждающего действия пули • • 1. Разрывное – разрывает ткань 2. Пробивное – выбивает кусок кожи 3. Клиновидное – раздвигает ткань 4. Контузионное – ударяет ткань, образуются ссадина, кровоподтек, ушибленная рана

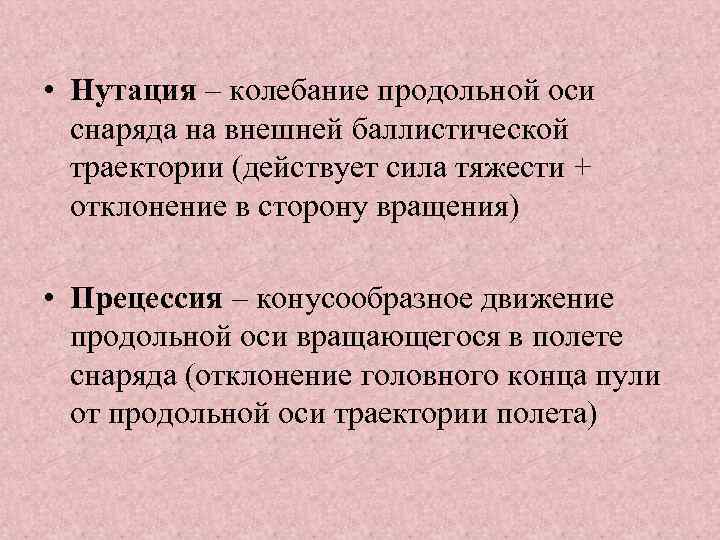

• Нутация – колебание продольной оси снаряда на внешней баллистической траектории (действует сила тяжести + отклонение в сторону вращения) • Прецессия – конусообразное движение продольной оси вращающегося в полете снаряда (отклонение головного конца пули от продольной оси траектории полета)

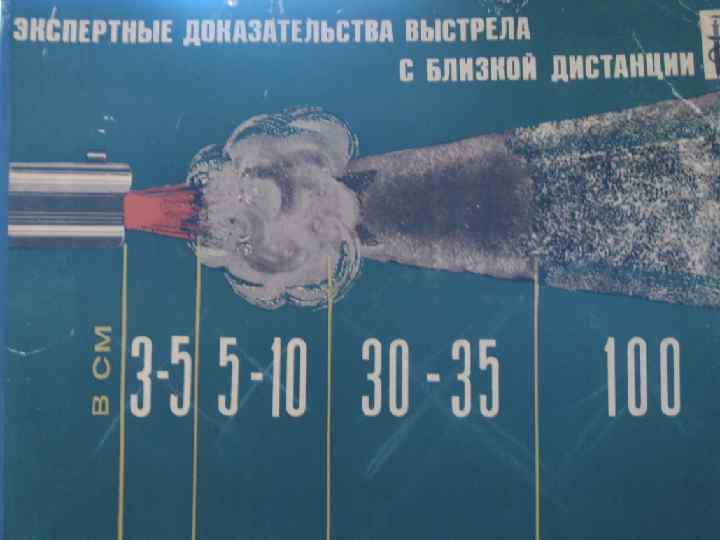

Дистанции выстрела • Близкая (3 зоны) + упор • Неблизкая • Виды упора: краевой (под углом), герметичный (плотный), негерметичный (на соприкосновении). • Протяженность каждой зоны близкой дистанции варьирует в зависимости от вида оружия.

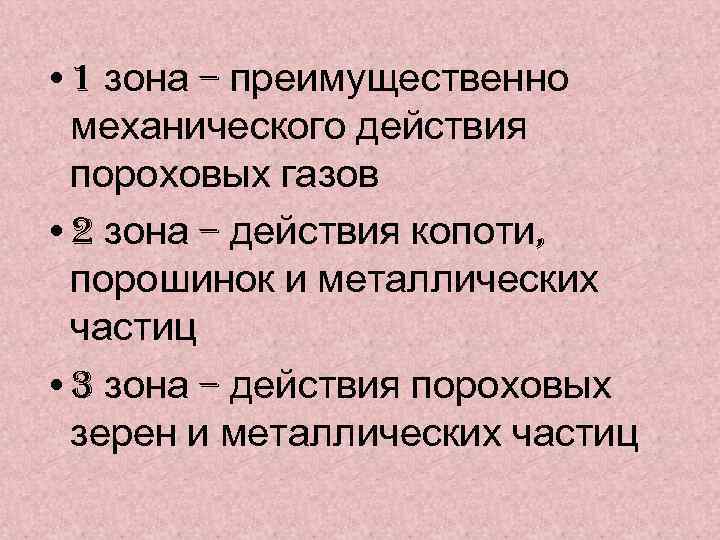

• 1 зона – преимущественно механического действия пороховых газов • 2 зона – действия копоти, порошинок и металлических частиц • 3 зона – действия пороховых зерен и металлических частиц
Огнестрельное входное повреждение куртки

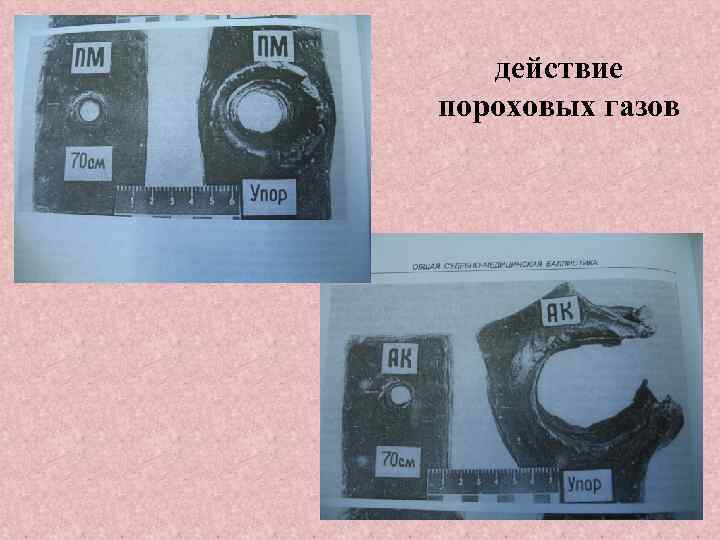

действие пороховых газов

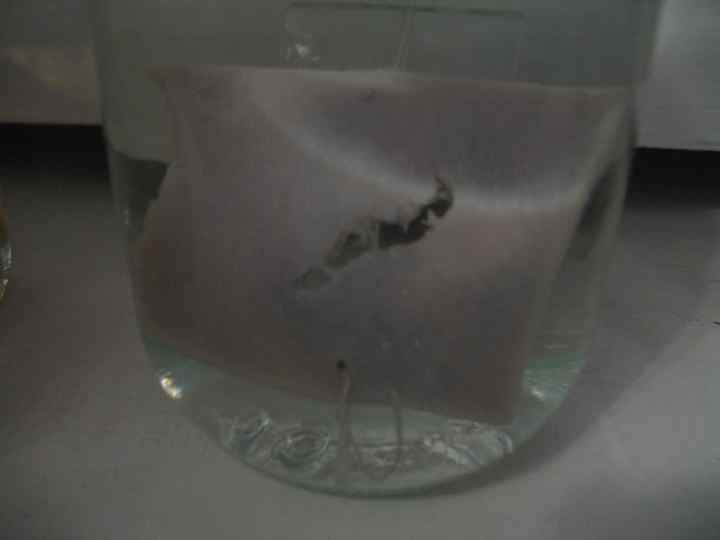

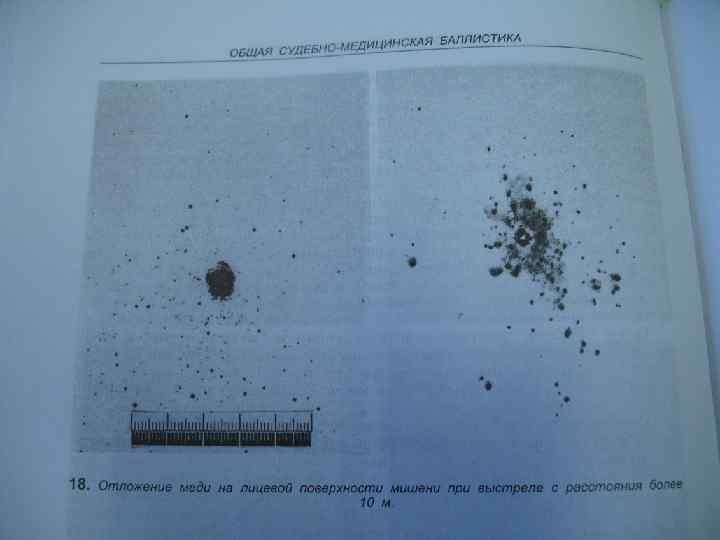

Выявление свинца на коже сразу 4 день

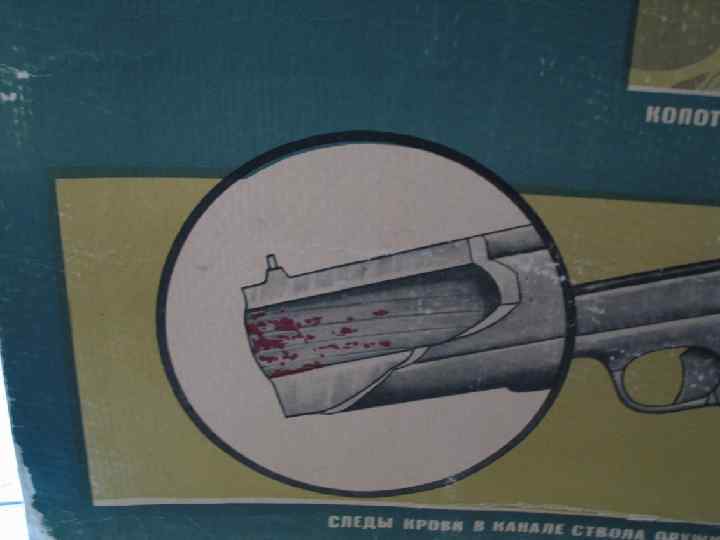

Признаки выстрела в упор 1. Дополнительные факторы выстрела – в раневом канале. 2. Ярко-красный цвет крови в раневом канале (карбоксигемоглобин) 3. Ярко-розовая окраска кожи и мышц вокруг входной раны (карбоксимиоглобин) 4. Кровь в канале ствола. 5. Штанцмарка – отпечаток дульного среза.
Выстрел в упор из ПМ
Признаки входного и выходного пулевых отверстий при неблизкой дистанции выстрела признак входное выходное Форма и наличие дефекта Круглая или овальная благодаря наличию дефекта. Изредка полулунная, но с наличием дефекта Неправильная звездчатая, щелевидная или дугообразная. Часто без дефекта. Иногда круглая или овальная с дефектом. Размеры дефекта В дерме всегда меньше диаметра Часто больше диаметра пули. В эпидермисе примерно равен диаметру пули Края дефекта В дерме мелкофестночатые, иногда относительно ровные Поясок осаднения Хорошо выражен, шириной 1 – 3 мм. Отсутствует. Может быть при Диаметр соответствует диаметру ударе кожи об одежду на пули излете пули из тела. Поясок обтирания Либо на коже, либо на одежде. Диаметр приблизительно равен диаметру пули. Обычно неровные, вывернутые наружу Как правило отсутствует
Признак Виноградова • При высокой скорости движения пули (более 500 м/с) в хвостовой части пули возникает вакуум, присасываются дополнительные факторы выстрела, которые при попадании пули в многослойную мишень откладываются на второй преграде.

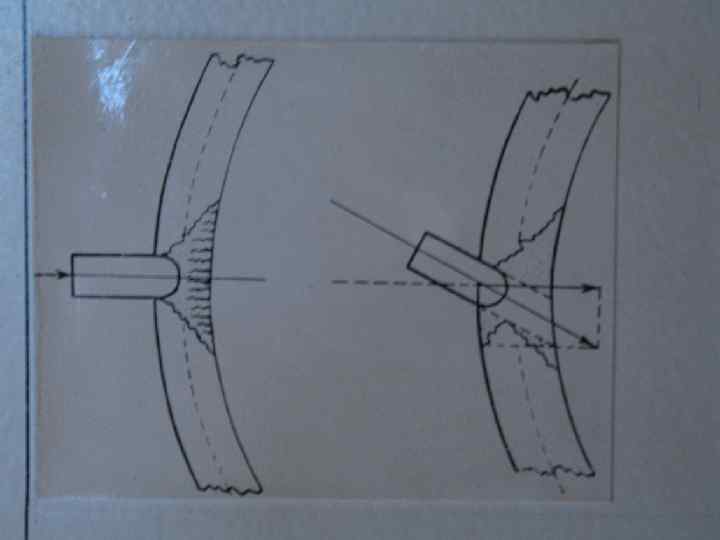

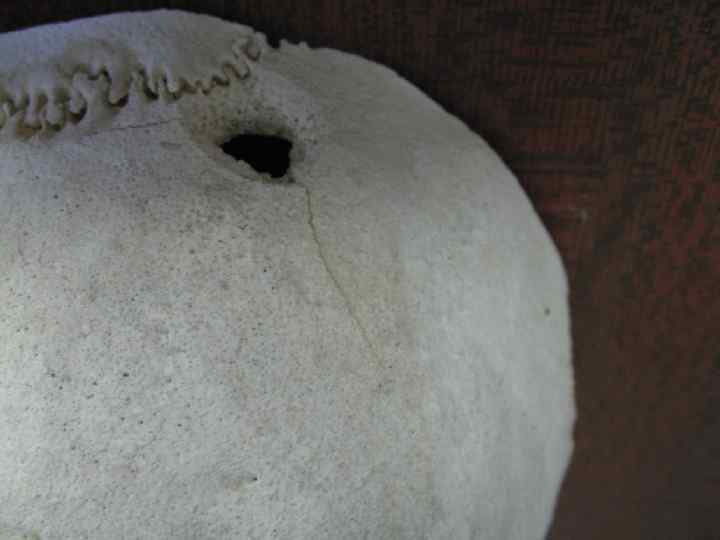

Повреждения костей

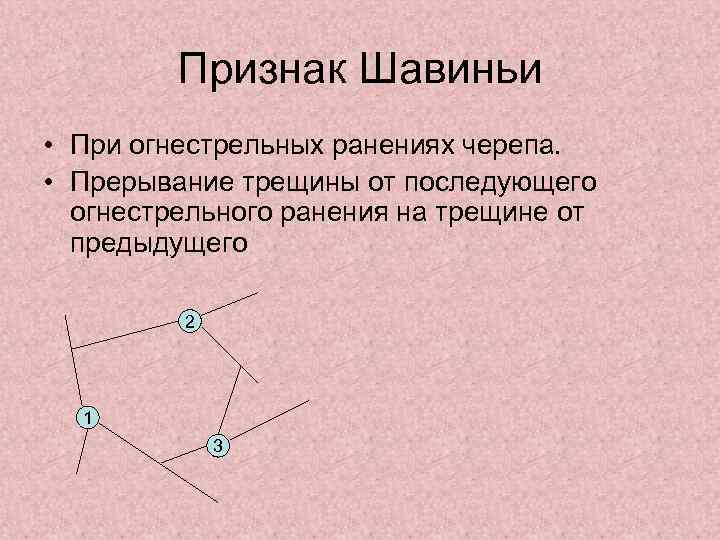

Признак Шавиньи • При огнестрельных ранениях черепа. • Прерывание трещины от последующего огнестрельного ранения на трещине от предыдущего 2 1 3
Повреждения внутренних органов
• На стенках раневого канала – некротическая ткань • Глубже – зона молекулярного сотрясения, возникающая изза временной пульсирующей полости

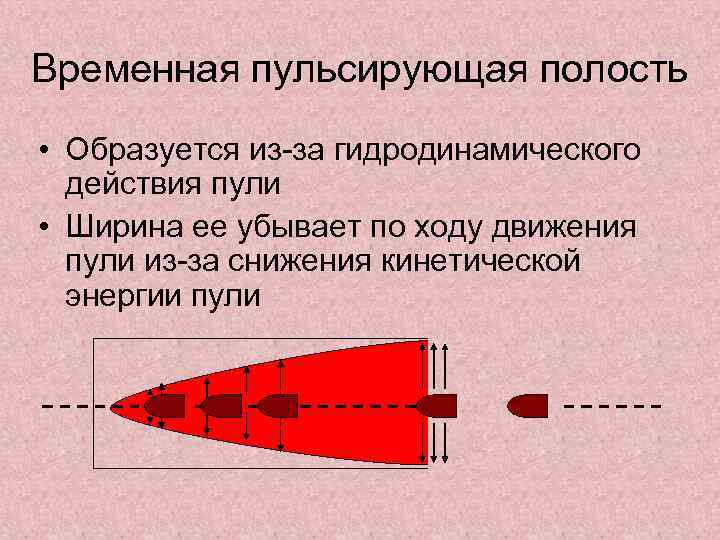

Временная пульсирующая полость • Образуется из-за гидродинамического действия пули • Ширина ее убывает по ходу движения пули из-за снижения кинетической энергии пули

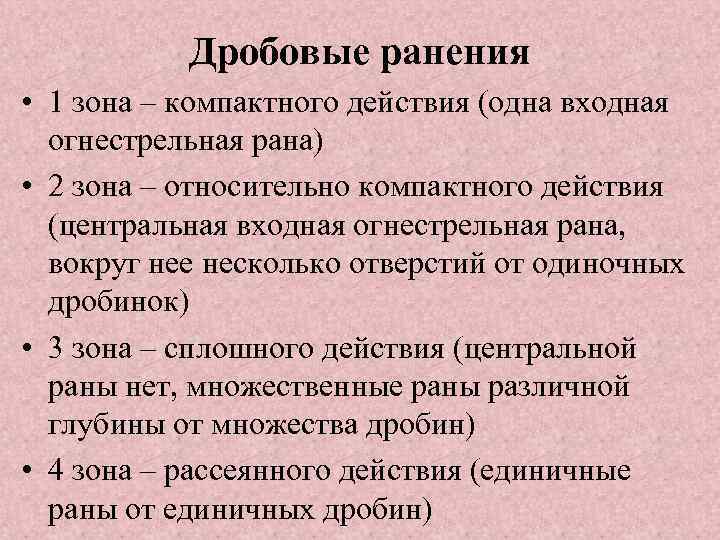

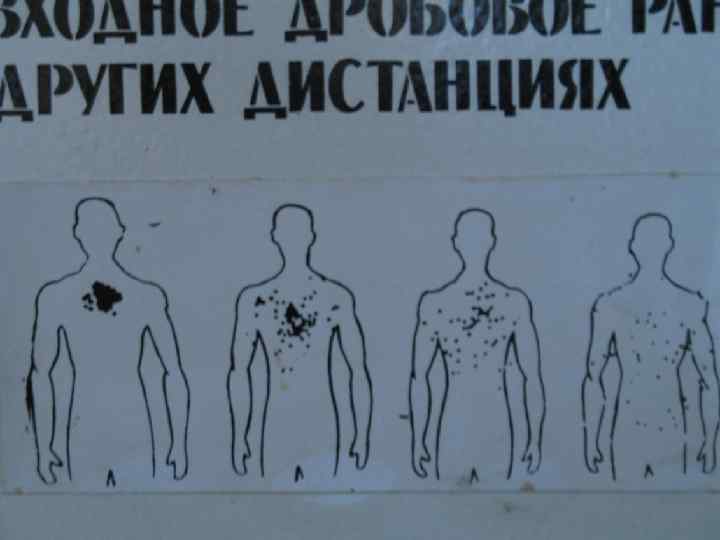

Дробовые ранения • 1 зона – компактного действия (одна входная огнестрельная рана) • 2 зона – относительно компактного действия (центральная входная огнестрельная рана, вокруг нее несколько отверстий от одиночных дробинок) • 3 зона – сплошного действия (центральной раны нет, множественные раны различной глубины от множества дробин) • 4 зона – рассеянного действия (единичные раны от единичных дробин)
Входное дробовое через преграду

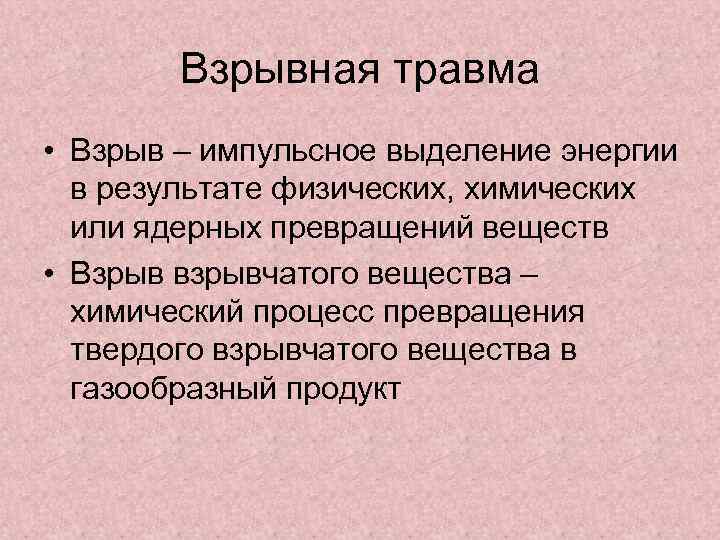

Взрывная травма • Взрыв – импульсное выделение энергии в результате физических, химических или ядерных превращений веществ • Взрыв взрывчатого вещества – химический процесс превращения твердого взрывчатого вещества в газообразный продукт

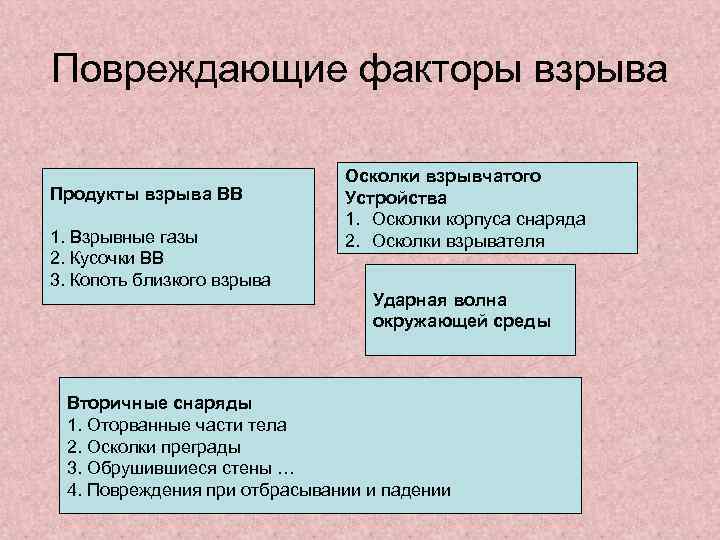

Повреждающие факторы взрыва Продукты взрыва ВВ 1. Взрывные газы 2. Кусочки ВВ 3. Копоть близкого взрыва Осколки взрывчатого Устройства 1. Осколки корпуса снаряда 2. Осколки взрывателя Ударная волна окружающей среды Вторичные снаряды 1. Оторванные части тела 2. Осколки преграды 3. Обрушившиеся стены … 4. Повреждения при отбрасывании и падении
Дистанции взрыва Дистанция взрыва Взрывные газы и Ударная другие продукты волна взрыва Осколки Вторичные снаряды Соприкоснове ние или очень близкая + + Относительно близкая - + + + неблизкая - - + +

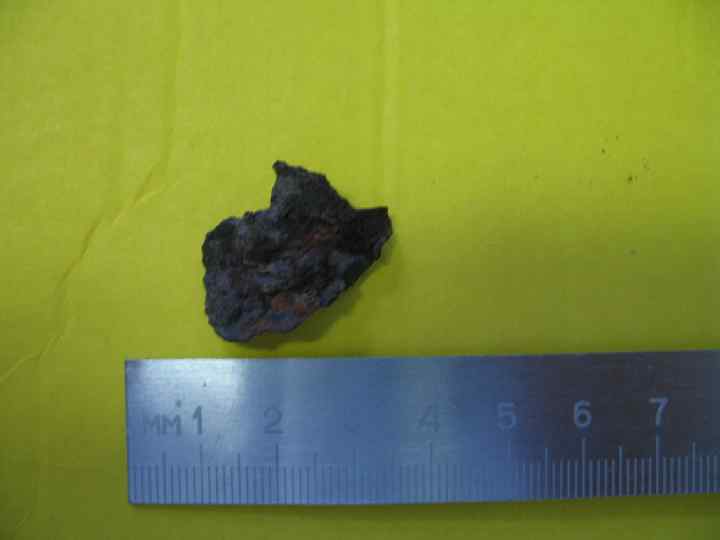

Взрыв сварщика
Спасибо за внимание
