ОФОРМЛЕНИЕ КУРСОВЫХ И ДИПЛОМНЫХ РАБОТ (ПРОЕКТОВ), НОРМОКОНТРОЛЬ 25. 12. 2013 г.
В процессе нормоконтроля (НК) пояснительных записок проверяется: • комплектность пояснительной записки в соответствии с заданием на проектирование; НЕОБХОДИМО: 1 При проверке дипломных работ (проектов): Ø Приказ о закреплении тем дипломных проектов (1 – номер приказа допуска на защиту дипломного проекта и 2 – шифр студента, т. е. порядковый номер студента в списке приказа на допуск к защите дипломного проекта (работы)); Ø Задание на дипломное проектирование. 2 При проверке курсовых работ (проектов): Ø Перечень тем курсовых работ (проектов) (1 – номер темы в перечне); Ø Списочный состав студентов (2 – порядковый номер студента по списку); Ø Задание на курсовое проектирование.

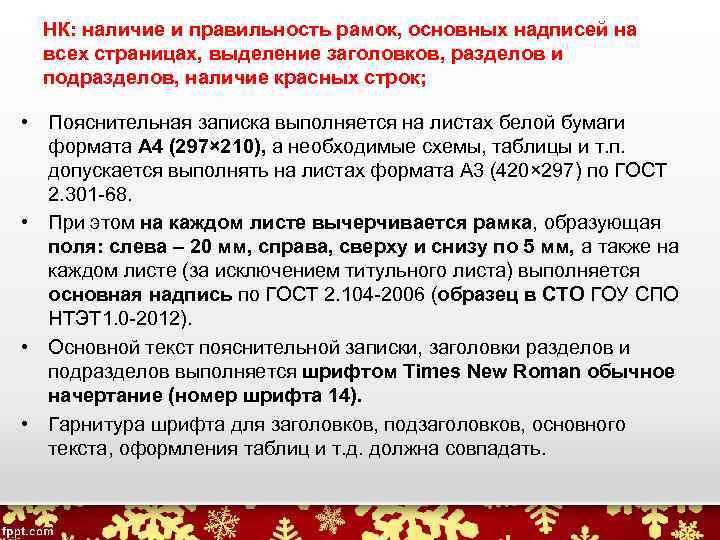

НК: наличие и правильность рамок, основных надписей на всех страницах, выделение заголовков, разделов и подразделов, наличие красных строк; • Пояснительная записка выполняется на листах белой бумаги формата А 4 (297× 210), а необходимые схемы, таблицы и т. п. допускается выполнять на листах формата А 3 (420× 297) по ГОСТ 2. 301 -68. • При этом на каждом листе вычерчивается рамка, образующая поля: слева – 20 мм, справа, сверху и снизу по 5 мм, а также на каждом листе (за исключением титульного листа) выполняется основная надпись по ГОСТ 2. 104 -2006 (образец в СТО ГОУ СПО НТЭТ 1. 0 -2012). • Основной текст пояснительной записки, заголовки разделов и подразделов выполняется шрифтом Times New Roman обычное начертание (номер шрифта 14). • Гарнитура шрифта для заголовков, подзаголовков, основного текста, оформления таблиц и т. д. должна совпадать.
• • • Цвет шрифта должен быть черный, высота букв, цифр и других знаков - не менее 2, 5 мм. Текст пояснительной записки следует печатать, соблюдая следующее: расстояние от рамки формы до границ текста в начале строк - не менее 5 мм, в конце строк - не менее 3 мм. Расстояние от верхней или нижней строки текста до верхней или нижней рамки должно быть не менее 10 мм. Абзацы (красные строки) в тексте начинают отступом равным 20 мм. • НК: отсутствие загромождения записки однотипными расчетами, грамматическими ошибками; • Опечатки, описки и графические неточности, обнаруженные в процессе подготовки пояснительной записки, допускается исправлять подчисткой или закрашиванием белой краской и нанесением на том же месте исправленного текста (графики) черными чернилами, пастой или тушью - рукописным способом. Повреждения листов текстовых документов, помарки и следы не полностью удаленного прежнего текста не допускаются. •
Титульный лист • НК: правильность заполнения титульного листа, наличие необходимых подписей; • Бланк оформлен в форме таблицы, границы которой скрыты, оставлена только внешняя граница. • Есть готовый!!!
Параметры страницы 1 2 3 Открыть приложение Diplom. dot (т. к. рамки в данном приложении соответствуют ГОСТ); На панели инструментов открыть: разметку страницы (параметры страницы)→поля →настраиваемые поля. Задать следующие параметры: Не применять для титульного листа!!!
Текст • При работе с текстовой частью необходимо задать следующие параметры абзаца: • Исключение структурные элементы!!!

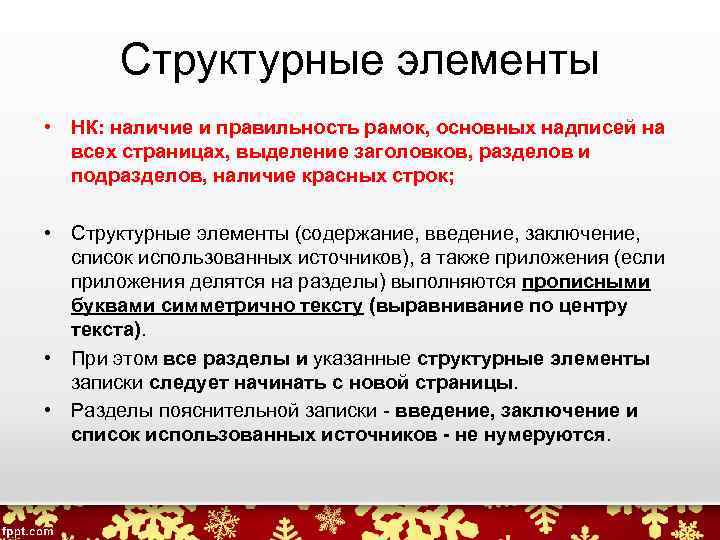

Структурные элементы • НК: наличие и правильность рамок, основных надписей на всех страницах, выделение заголовков, разделов и подразделов, наличие красных строк; • Структурные элементы (содержание, введение, заключение, список использованных источников), а также приложения (если приложения делятся на разделы) выполняются прописными буквами симметрично тексту (выравнивание по центру текста). • При этом все разделы и указанные структурные элементы записки следует начинать с новой страницы. • Разделы пояснительной записки - введение, заключение и список использованных источников - не нумеруются.
Лист содержания • НК: правильность оформления содержания, соответствие названий разделов и подразделов в содержании соответствующим названиям в тексте записки; • Для листа содержания применяется рамка А 4 (40 мм), для остальных листов А 4 (15 мм). • Текстовую часть содержания необходимо преобразовать в таблицу, границы сделать невидимыми, предусмотреть вторую колонку для номера страницы.

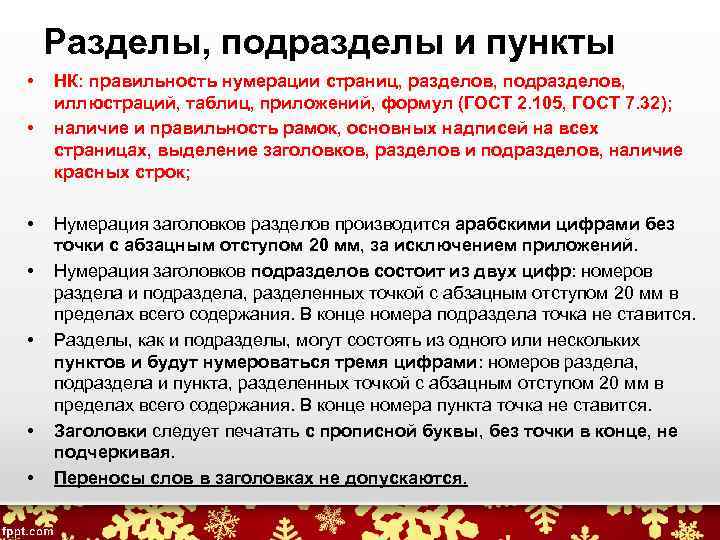

Разделы, подразделы и пункты • • НК: правильность нумерации страниц, разделов, подразделов, иллюстраций, таблиц, приложений, формул (ГОСТ 2. 105, ГОСТ 7. 32); наличие и правильность рамок, основных надписей на всех страницах, выделение заголовков, разделов и подразделов, наличие красных строк; Нумерация заголовков разделов производится арабскими цифрами без точки с абзацным отступом 20 мм, за исключением приложений. Нумерация заголовков подразделов состоит из двух цифр: номеров раздела и подраздела, разделенных точкой с абзацным отступом 20 мм в пределах всего содержания. В конце номера подраздела точка не ставится. Разделы, как и подразделы, могут состоять из одного или нескольких пунктов и будут нумероваться тремя цифрами: номеров раздела, подраздела и пункта, разделенных точкой с абзацным отступом 20 мм в пределах всего содержания. В конце номера пункта точка не ставится. Заголовки следует печатать с прописной буквы, без точки в конце, не подчеркивая. Переносы слов в заголовках не допускаются.
• Если заголовок состоит из двух предложений, их разделяют точкой. • Расстояние между заголовком и текстом должно быть равно 15 мм, а расстояние между заголовками раздела и подраздела – 8 мм. • Каждый раздел пояснительной записки рекомендуется начинать с нового листа. Например: 2 ПРАКТИЧЕСКАЯ ЧАСТЬ 2. 1 Расчет холодоснабжения ( пробел ) Текст текст текст текст текст ( пробел ) 2. 1. 1 Выбор расчетных параметров Текст текст текст текст

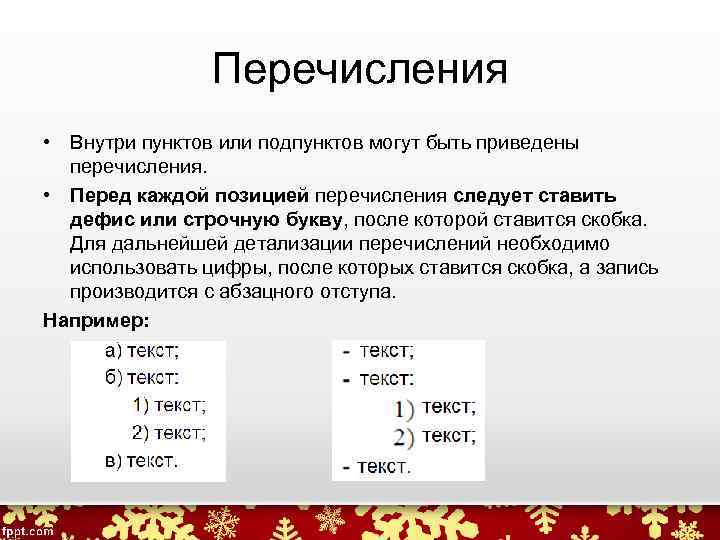

Перечисления • Внутри пунктов или подпунктов могут быть приведены перечисления. • Перед каждой позицией перечисления следует ставить дефис или строчную букву, после которой ставится скобка. Для дальнейшей детализации перечислений необходимо использовать цифры, после которых ставится скобка, а запись производится с абзацного отступа. Например:

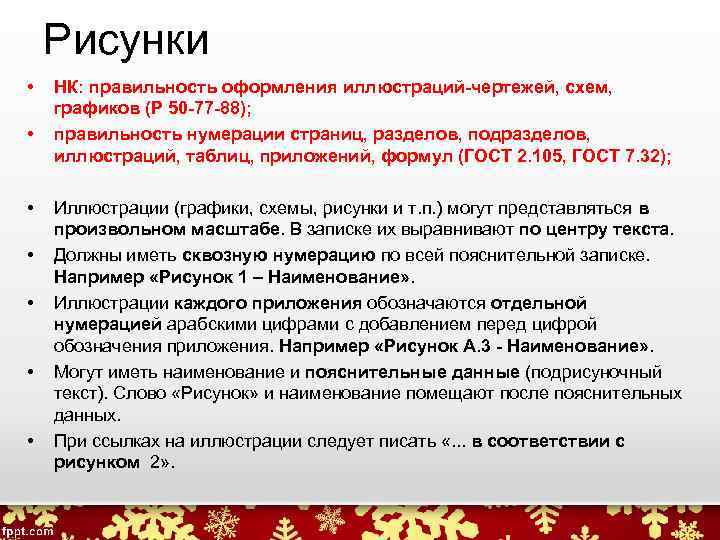

Рисунки • • НК: правильность оформления иллюстраций-чертежей, схем, графиков (Р 50 -77 -88); правильность нумерации страниц, разделов, подразделов, иллюстраций, таблиц, приложений, формул (ГОСТ 2. 105, ГОСТ 7. 32); Иллюстрации (графики, схемы, рисунки и т. п. ) могут представляться в произвольном масштабе. В записке их выравнивают по центру текста. Должны иметь сквозную нумерацию по всей пояснительной записке. Например «Рисунок 1 – Наименование» . Иллюстрации каждого приложения обозначаются отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например «Рисунок А. 3 - Наименование» . Могут иметь наименование и пояснительные данные (подрисуночный текст). Слово «Рисунок» и наименование помещают после пояснительных данных. При ссылках на иллюстрации следует писать «. . . в соответствии с рисунком 2» .
Примеры рисунков Рисунок 1 – Эскиз цикла работ холодильной машины
Таблицы • НК: правильность оформления таблиц (ГОСТ 2. 105); • Таблицы, за исключением таблиц приложения, следует нумеровать арабскими цифрами сквозной нумерацией. В документе таблица должна быть обозначена «Таблица 1 - Наименование» , если она приведена например в приложении В, то «Таблица В. 1 - Наименование» . • Если таблица не заканчивается на одном листе, то слово «Таблица» указывают один раз слева над первой частью таблицы (при этом нижнюю линию, ограничивающую таблицу, не проводят), над другими частями пишут слова «Продолжение таблицы» с указанием номера (обозначения) таблицы и повторяют головку таблицы. • Графу «Номер по порядку» в таблицу включать не допускается. • Варианты оформления таблиц приведены в СТО ГОУ СПО НТЭТ 1. 0 -2012.

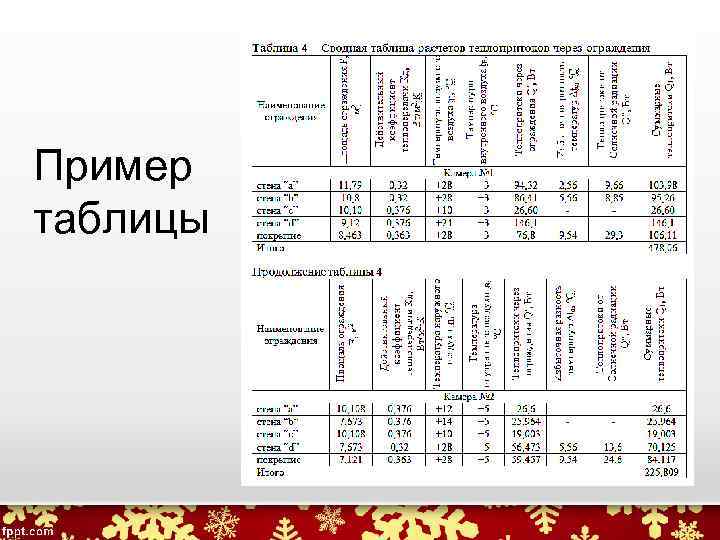

Пример таблицы

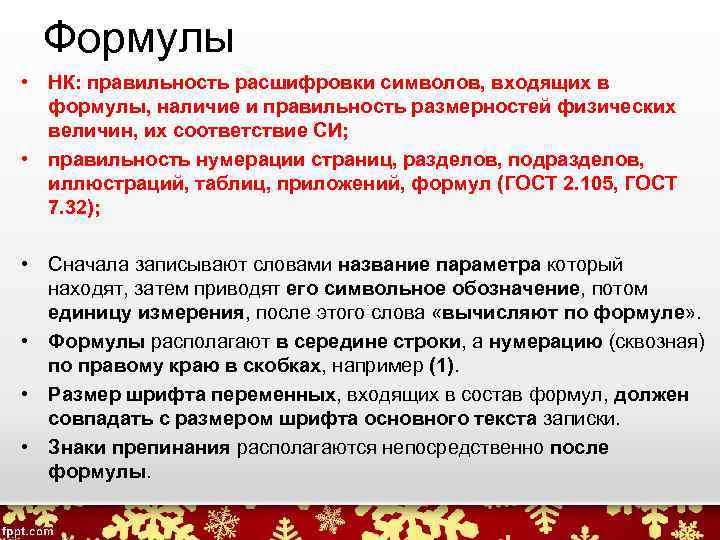

Формулы • НК: правильность расшифровки символов, входящих в формулы, наличие и правильность размерностей физических величин, их соответствие СИ; • правильность нумерации страниц, разделов, подразделов, иллюстраций, таблиц, приложений, формул (ГОСТ 2. 105, ГОСТ 7. 32); • Сначала записывают словами название параметра который находят, затем приводят его символьное обозначение, потом единицу измерения, после этого слова «вычисляют по формуле» . • Формулы располагают в середине строки, а нумерацию (сквозная) по правому краю в скобках, например (1). • Размер шрифта переменных, входящих в состав формул, должен совпадать с размером шрифта основного текста записки. • Знаки препинания располагаются непосредственно после формулы.

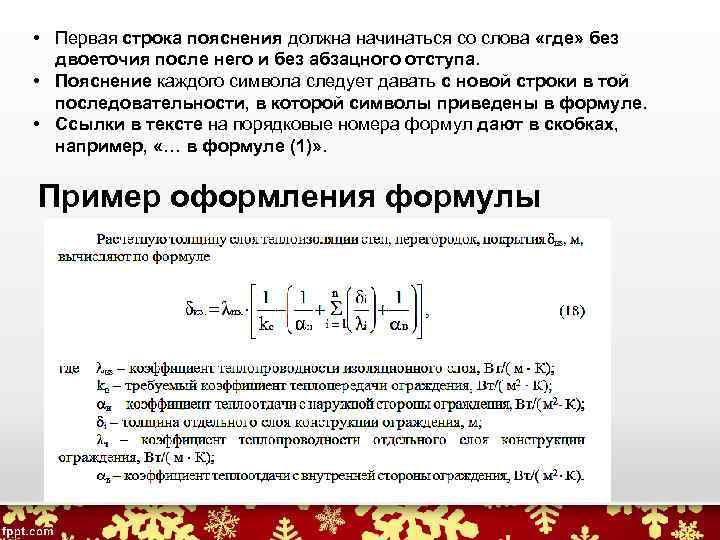

• Первая строка пояснения должна начинаться со слова «где» без двоеточия после него и без абзацного отступа. • Пояснение каждого символа следует давать с новой строки в той последовательности, в которой символы приведены в формуле. • Ссылки в тексте на порядковые номера формул дают в скобках, например, «… в формуле (1)» . Пример оформления формулы

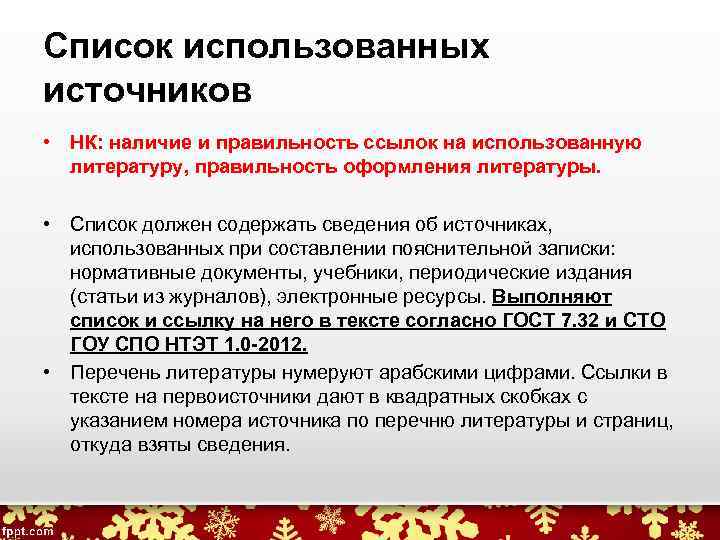

Список использованных источников • НК: наличие и правильность ссылок на использованную литературу, правильность оформления литературы. • Список должен содержать сведения об источниках, использованных при составлении пояснительной записки: нормативные документы, учебники, периодические издания (статьи из журналов), электронные ресурсы. Выполняют список и ссылку на него в тексте согласно ГОСТ 7. 32 и СТО ГОУ СПО НТЭТ 1. 0 -2012. • Перечень литературы нумеруют арабскими цифрами. Ссылки в тексте на первоисточники дают в квадратных скобках с указанием номера источника по перечню литературы и страниц, откуда взяты сведения.

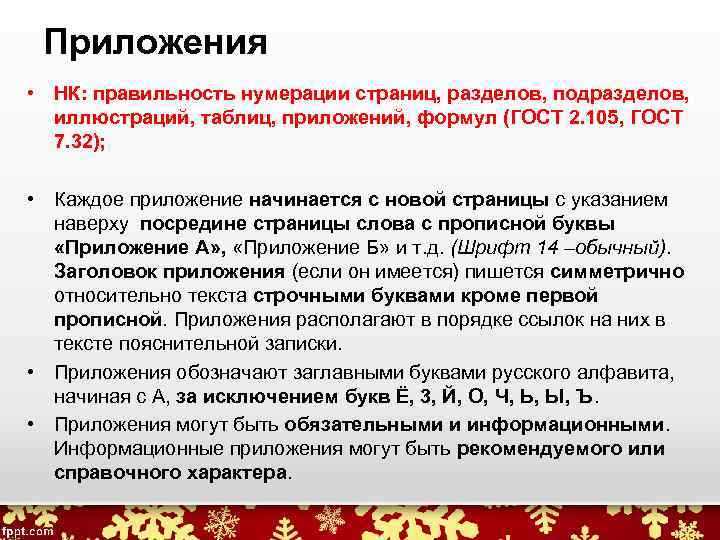

Приложения • НК: правильность нумерации страниц, разделов, подразделов, иллюстраций, таблиц, приложений, формул (ГОСТ 2. 105, ГОСТ 7. 32); • Каждое приложение начинается с новой страницы с указанием наверху посредине страницы слова с прописной буквы «Приложение А» , «Приложение Б» и т. д. (Шрифт 14 –обычный). Заголовок приложения (если он имеется) пишется симметрично относительно текста строчными буквами кроме первой прописной. Приложения располагают в порядке ссылок на них в тексте пояснительной записки. • Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Ё, 3, Й, О, Ч, Ь, Ы, Ъ. • Приложения могут быть обязательными и информационными. Информационные приложения могут быть рекомендуемого или справочного характера.

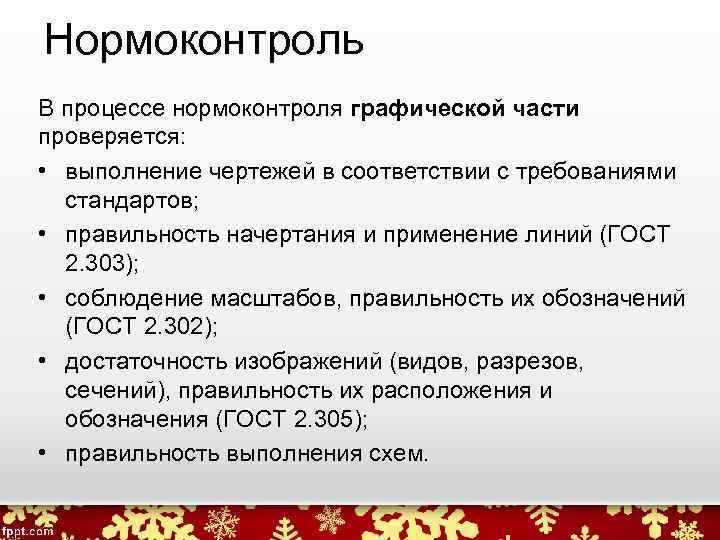

Нормоконтроль В процессе нормоконтроля графической части проверяется: • выполнение чертежей в соответствии с требованиями стандартов; • правильность начертания и применение линий (ГОСТ 2. 303); • соблюдение масштабов, правильность их обозначений (ГОСТ 2. 302); • достаточность изображений (видов, разрезов, сечений), правильность их расположения и обозначения (ГОСТ 2. 305); • правильность выполнения схем.
С Наступающим 2014 годом! Удачи ! Успехов !! Достижений !!!
