ОФОРМЛЕНИЕ ГЕОЛОГИЧЕСКОГО РАЗРЕЗА

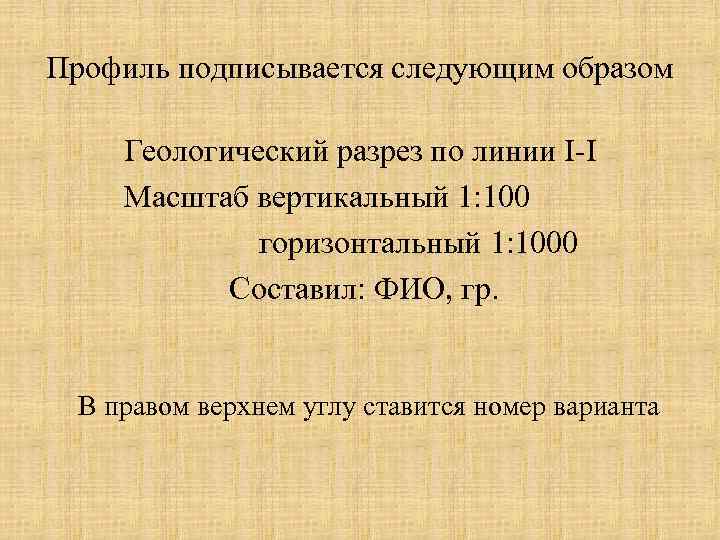

Профиль подписывается следующим образом Геологический разрез по линии I-I Масштаб вертикальный 1: 100 горизонтальный 1: 1000 Составил: ФИО, гр. В правом верхнем углу ставится номер варианта

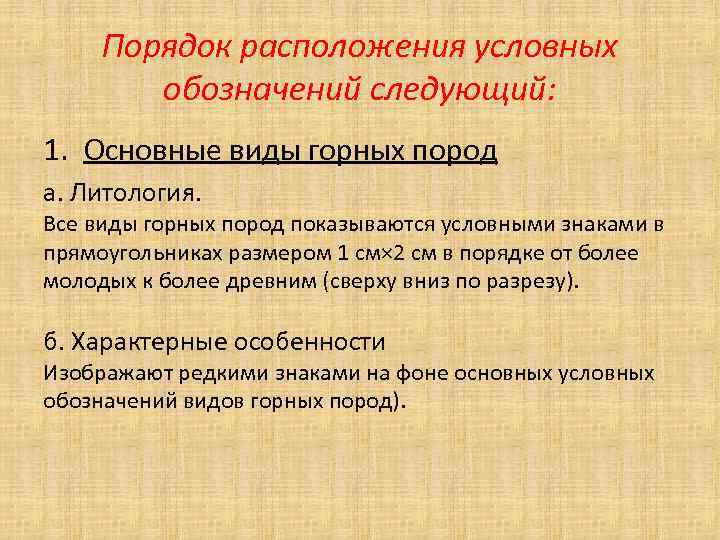

Порядок расположения условных обозначений следующий: 1. Основные виды горных пород а. Литология. Все виды горных пород показываются условными знаками в прямоугольниках размером 1 см× 2 см в порядке от более молодых к более древним (сверху вниз по разрезу). б. Характерные особенности Изображают редкими знаками на фоне основных условных обозначений видов горных пород).

2. Возраст и генезис Указание возраста и генезиса пород производится в следующей последовательности: - для пород четвертичной системы: генетический тип отложений→отдел→система ed. QII-IV – элювиоделювиальные отложения среднего– современного отделов четвертичной системы а. QIII – аллювиальные отложения верхнего отдела четвертичной системы - для коренных пород: пометка «коренные породы» → отдел→система J 3 – коренные породы верхнего отдела юрской системы N 2 – коренные породы верхнего отдела неогеновой системы

3. Элементы гидрогеологии

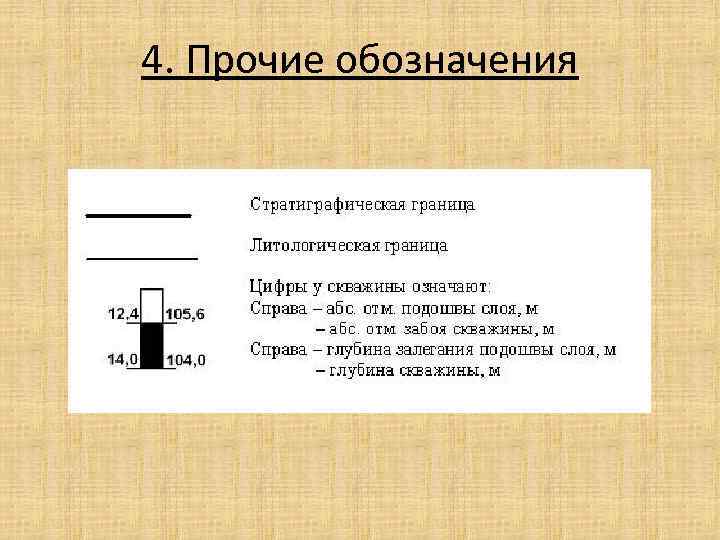

4. Прочие обозначения
