МНГ лекция 08-0 моделирование.ppt

  • Количество слайдов: 12

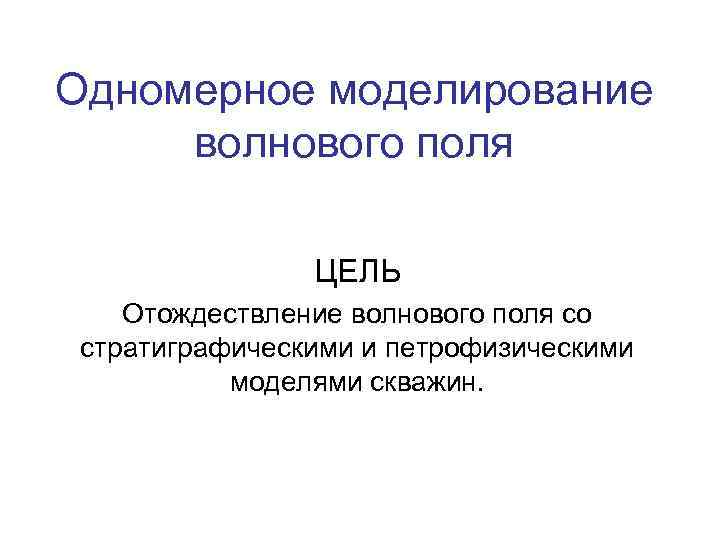

>Одномерное моделирование волнового поля ЦЕЛЬ Отождествление волнового поля со стратиграфическими и петрофизическими Одномерное моделирование волнового поля ЦЕЛЬ Отождествление волнового поля со стратиграфическими и петрофизическими моделями скважин.

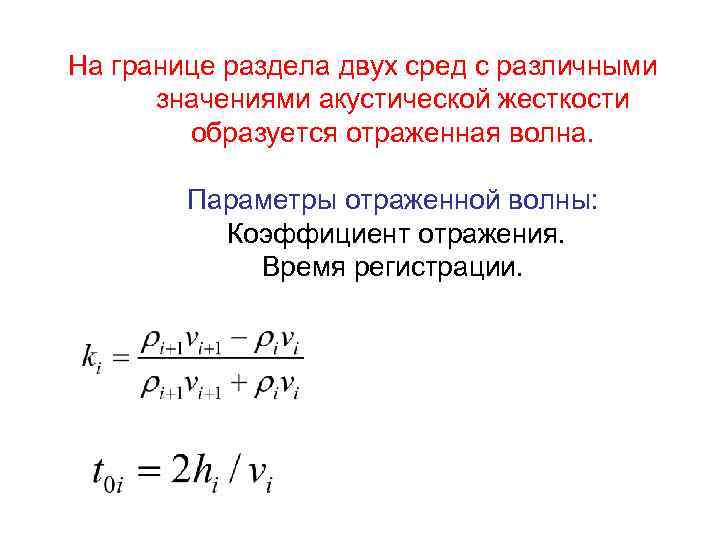

>На границе раздела двух сред с различными значениями акустической жесткости образуется На границе раздела двух сред с различными значениями акустической жесткости образуется отраженная волна. Параметры отраженной волны: Коэффициент отражения. Время регистрации.

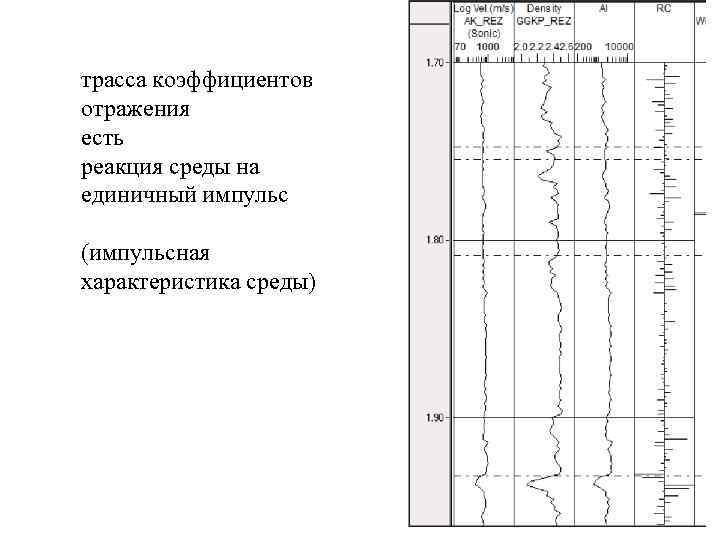

>трасса коэффициентов отражения есть реакция среды на единичный импульс (импульсная характеристика среды) трасса коэффициентов отражения есть реакция среды на единичный импульс (импульсная характеристика среды)

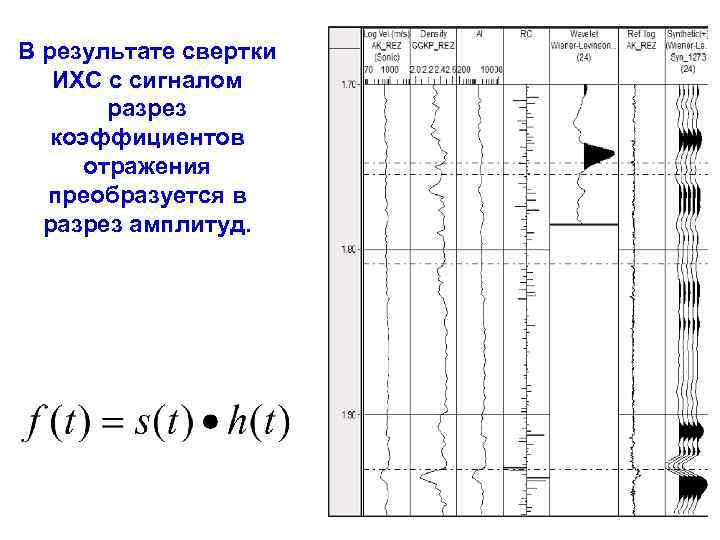

>В результате свертки ИХС с сигналом разрез коэффициентов отражения В результате свертки ИХС с сигналом разрез коэффициентов отражения преобразуется в разрез амплитуд.

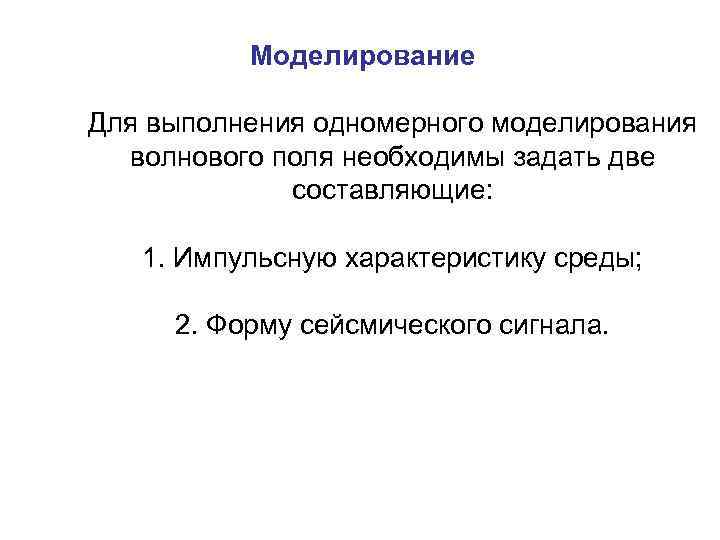

> Моделирование Для выполнения одномерного моделирования волнового поля необходимы задать две Моделирование Для выполнения одномерного моделирования волнового поля необходимы задать две составляющие: 1. Импульсную характеристику среды; 2. Форму сейсмического сигнала.

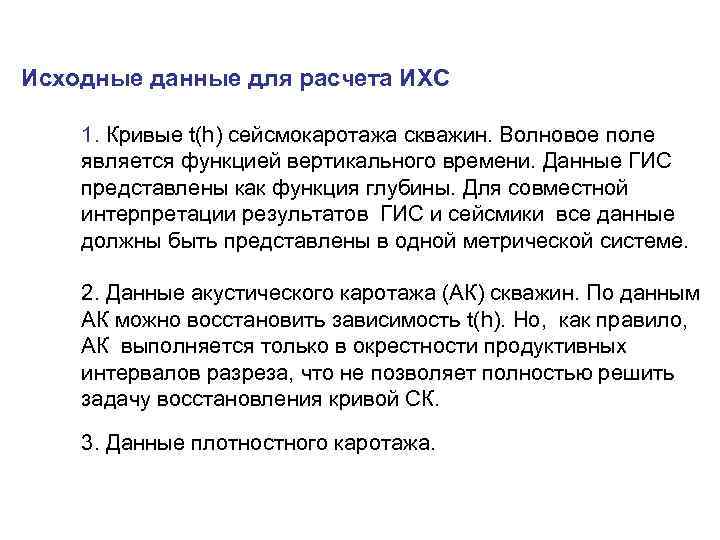

>Исходные данные для расчета ИХС 1. Кривые t(h) сейсмокаротажа скважин. Волновое поле является функцией Исходные данные для расчета ИХС 1. Кривые t(h) сейсмокаротажа скважин. Волновое поле является функцией вертикального времени. Данные ГИС представлены как функция глубины. Для совместной интерпретации результатов ГИС и сейсмики все данные должны быть представлены в одной метрической системе. 2. Данные акустического каротажа (АК) скважин. По данным АК можно восстановить зависимость t(h). Но, как правило, АК выполняется только в окрестности продуктивных интервалов разреза, что не позволяет полностью решить задачу восстановления кривой СК. 3. Данные плотностного каротажа.

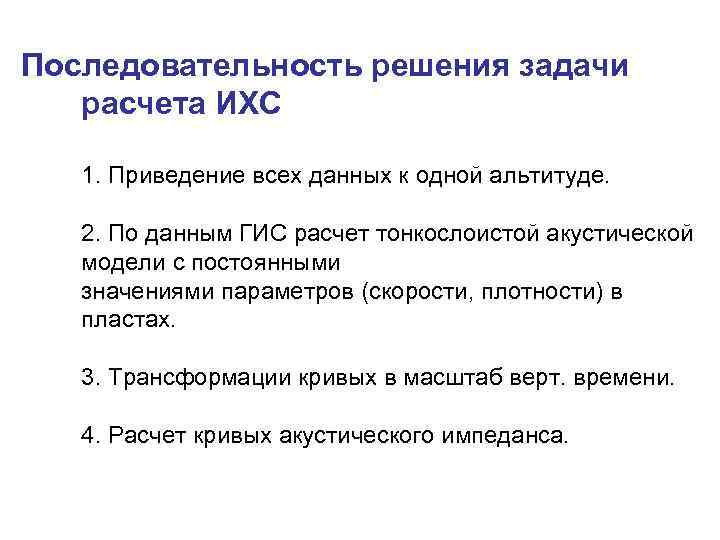

>Последовательность решения задачи расчета ИХС 1. Приведение всех данных к одной альтитуде. 2. Последовательность решения задачи расчета ИХС 1. Приведение всех данных к одной альтитуде. 2. По данным ГИС расчет тонкослоистой акустической модели с постоянными значениями параметров (скорости, плотности) в пластах. 3. Трансформации кривых в масштаб верт. времени. 4. Расчет кривых акустического импеданса.

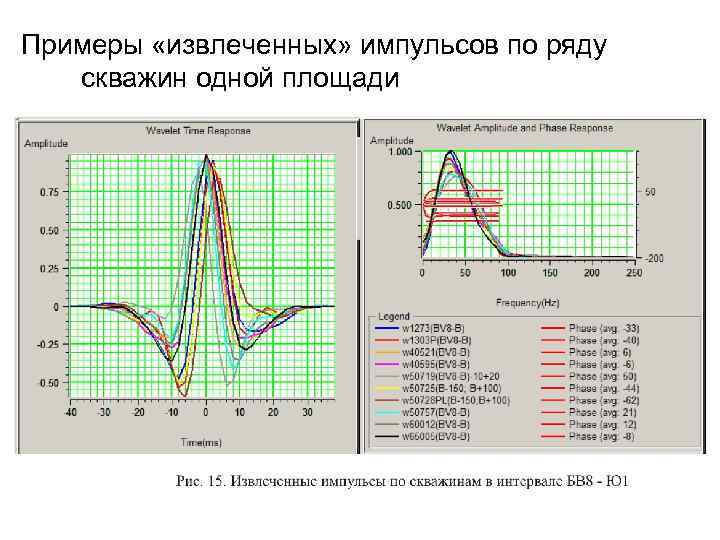

>Примеры «извлеченных» импульсов по ряду скважин одной площади Примеры «извлеченных» импульсов по ряду скважин одной площади

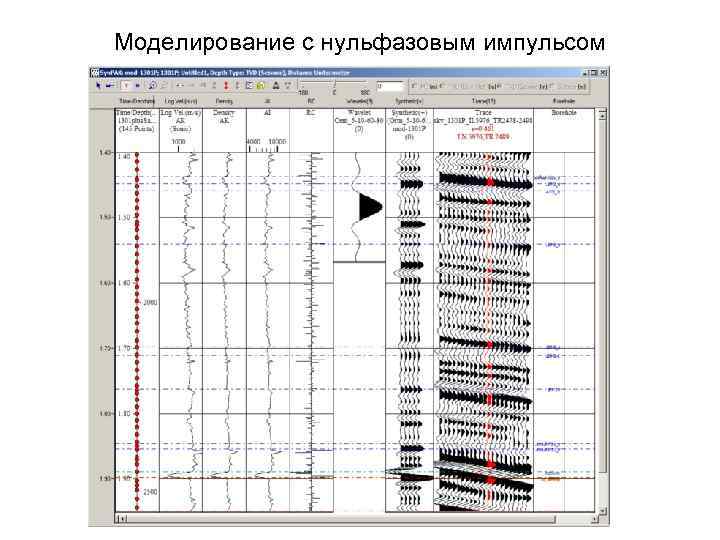

>Моделирование с нульфазовым импульсом Моделирование с нульфазовым импульсом

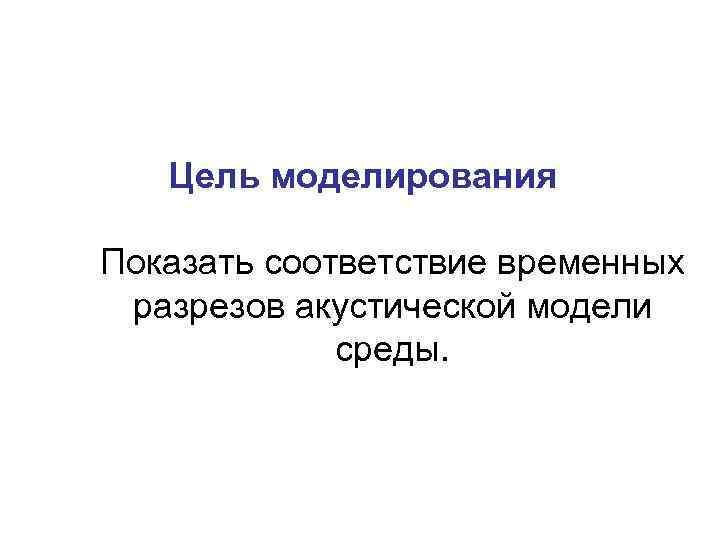

> Цель моделирования Показать соответствие временных разрезов акустической модели среды. Цель моделирования Показать соответствие временных разрезов акустической модели среды.

>Пример моделирования тонкого слоя Период сигнала 18 мс Пример моделирования тонкого слоя Период сигнала 18 мс

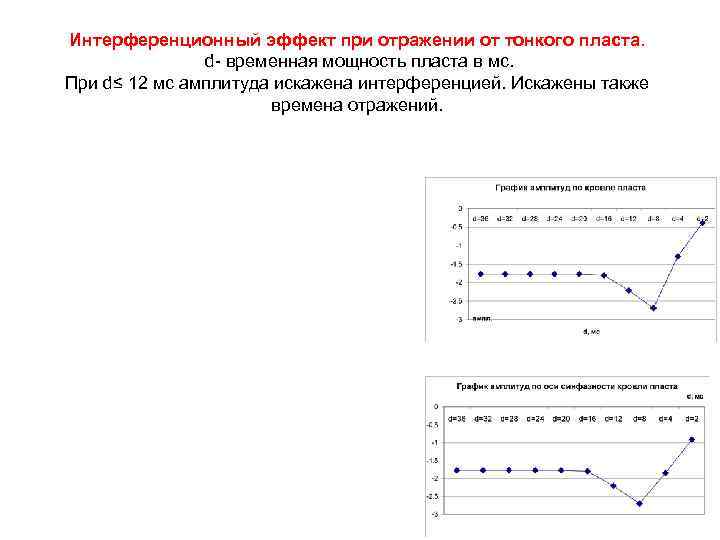

>Интерференционный эффект при отражении от тонкого пласта. d- временная мощность пласта в Интерференционный эффект при отражении от тонкого пласта. d- временная мощность пласта в мс. При d≤ 12 мс амплитуда искажена интерференцией. Искажены также времена отражений.
