ОДИНОЧНАЯ СЕКЦИОНИРОВАННАЯ СИСТЕМА СБОРНЫХ ШИН ОДИНОЧНАЯ СЕКЦИОНИРОВАННАЯ СИСТЕМА СБОРНЫХ ШИН

Схема РУ с одной рабочей, секционированной выключателем, и обходной системами сборных шин Схема РУ с одной рабочей, секционированной выключателем, и обходной системами сборных шин

Схема РУ с двумя рабочими и обходной системами сборных шин Схема РУ с двумя рабочими и обходной системами сборных шин

Электрическая подстанция – промышленная установка предназначенная для приема и распределения электрической энергии на различных Электрическая подстанция – промышленная установка предназначенная для приема и распределения электрической энергии на различных классах напряжения Классификация электрических подстанций 1. По количеству питающих ЛЭП и виду присоединения к ним Опорная ЭП получает питание от СВЭ по трем и более линиям электропередачи напряжением 110 или 220 к. В. Промежуточная проходная (транзитная) ЭП получает питание по одной линии электропередачи, в рассечку которой она включена, от двух опорных или районных подстанций.

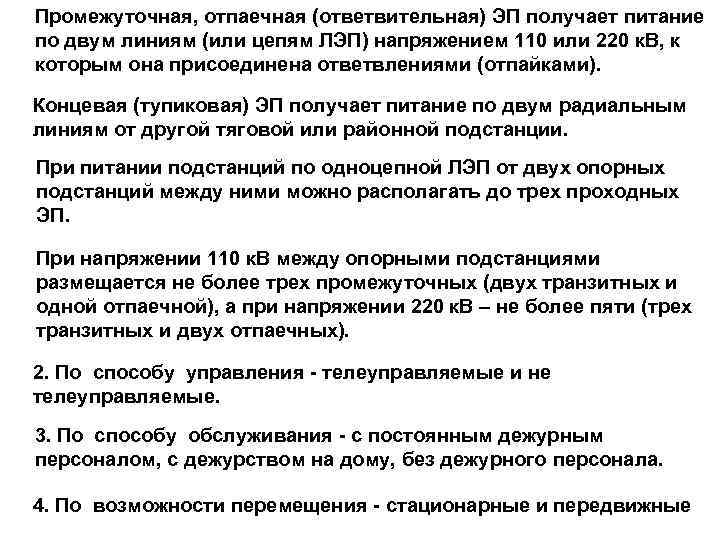

Промежуточная, отпаечная (ответвительная) ЭП получает питание по двум линиям (или цепям ЛЭП) напряжением 110 Промежуточная, отпаечная (ответвительная) ЭП получает питание по двум линиям (или цепям ЛЭП) напряжением 110 или 220 к. В, к которым она присоединена ответвлениями (отпайками). Концевая (тупиковая) ЭП получает питание по двум радиальным линиям от другой тяговой или районной подстанции. При питании подстанций по одноцепной ЛЭП от двух опорных подстанций между ними можно располагать до трех проходных ЭП. При напряжении 110 к. В между опорными подстанциями размещается не более трех промежуточных (двух транзитных и одной отпаечной), а при напряжении 220 к. В – не более пяти (трех транзитных и двух отпаечных). 2. По способу управления - телеуправляемые и не телеуправляемые. 3. По способу обслуживания - с постоянным дежурным персоналом, с дежурством на дому, без дежурного персонала. 4. По возможности перемещения - стационарные и передвижные
