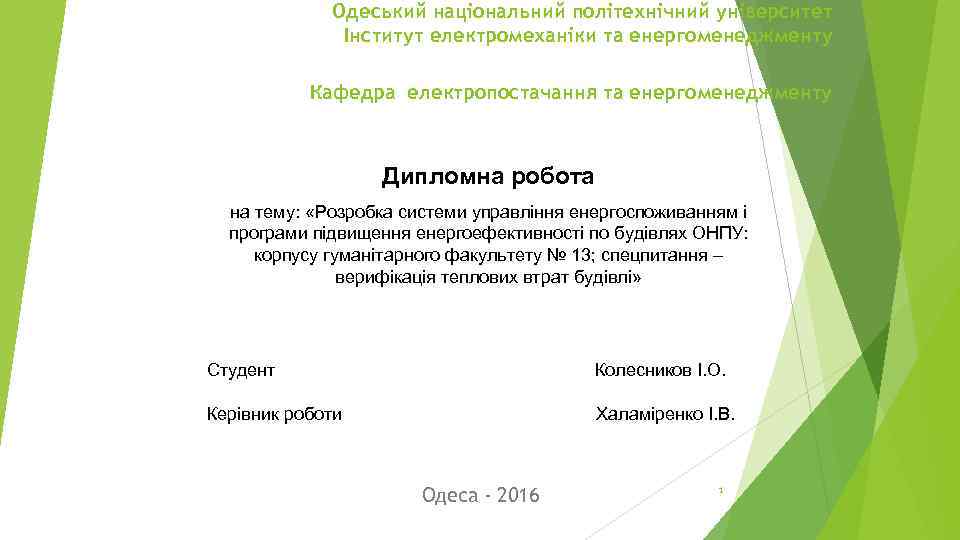

Одеський національний політехнічний університет Інститут електромеханіки та енергоменеджменту Кафедра електропостачання та енергоменеджменту Дипломна робота на тему: «Розробка системи управління енергоспоживанням і програми підвищення енергоефективності по будівлях ОНПУ: корпусу гуманітарного факультету № 13; спецпитання – верифікація теплових втрат будівлі» Студент Колесников І. О. Керівник роботи Халаміренко І. В. Одеса - 2016 1

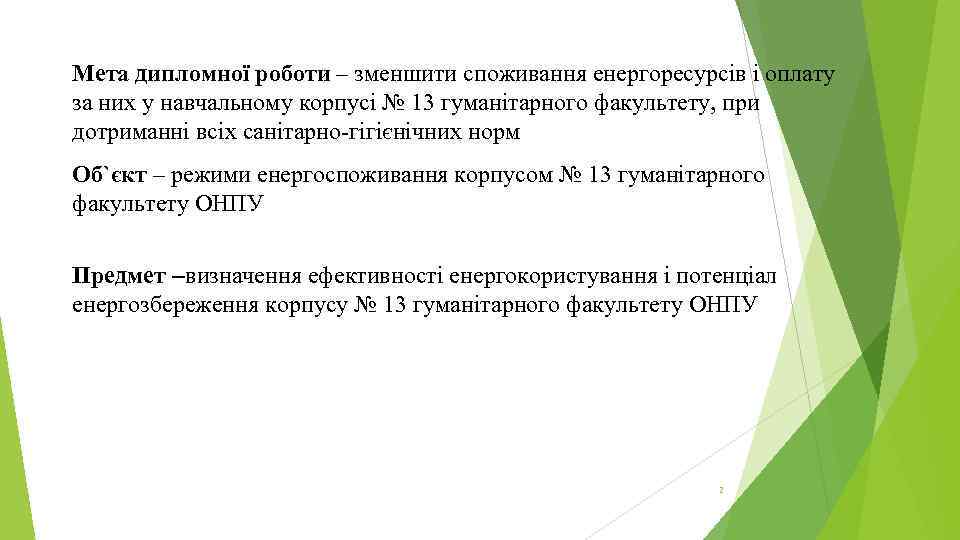

Мета дипломної роботи – зменшити споживання енергоресурсів і оплату за них у навчальному корпусі № 13 гуманітарного факультету, при дотриманні всіх санітарно-гігієнічних норм Об`єкт – режими енергоспоживання корпусом № 13 гуманітарного факультету ОНПУ Предмет –визначення ефективності енергокористування і потенціал енергозбереження корпусу № 13 гуманітарного факультету ОНПУ 2

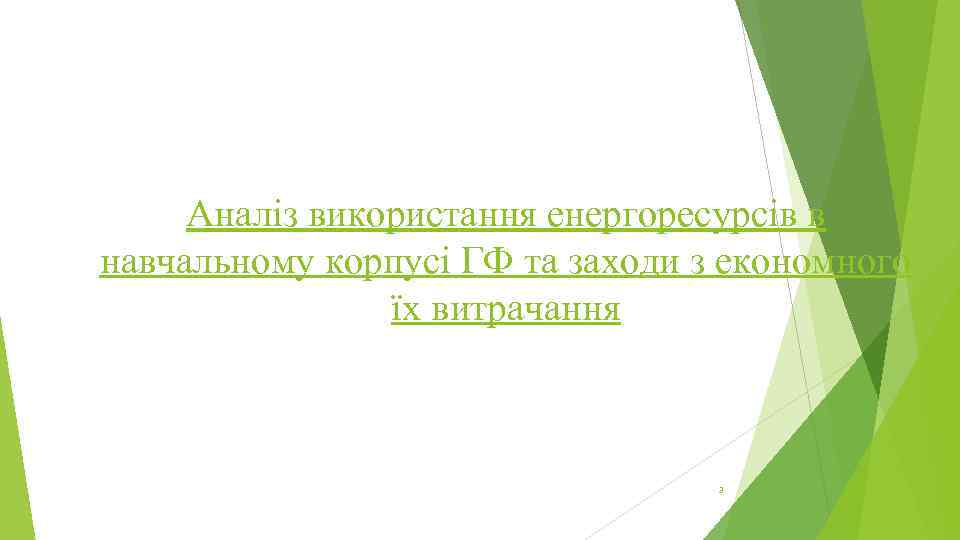

Аналіз використання енергоресурсів в навчальному корпусі ГФ та заходи з економного їх витрачання 3

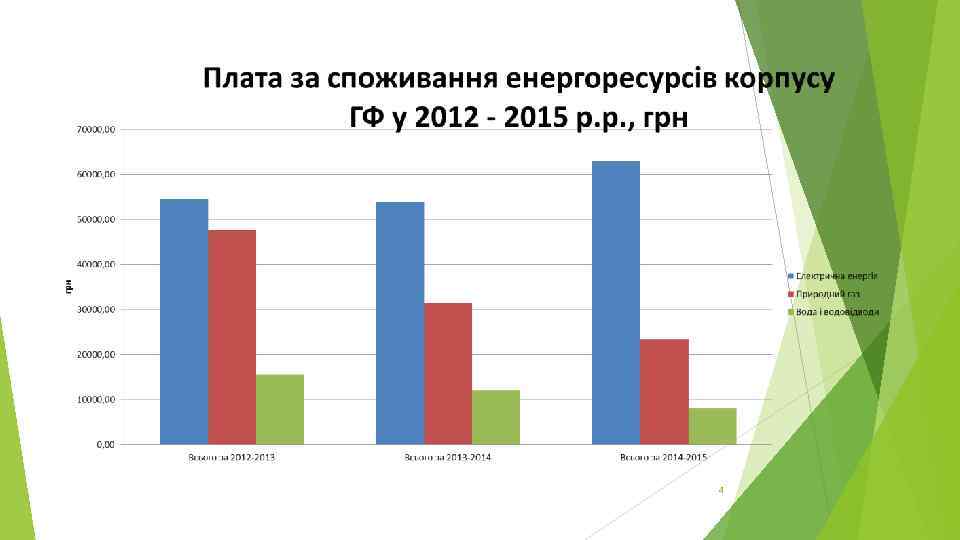

4

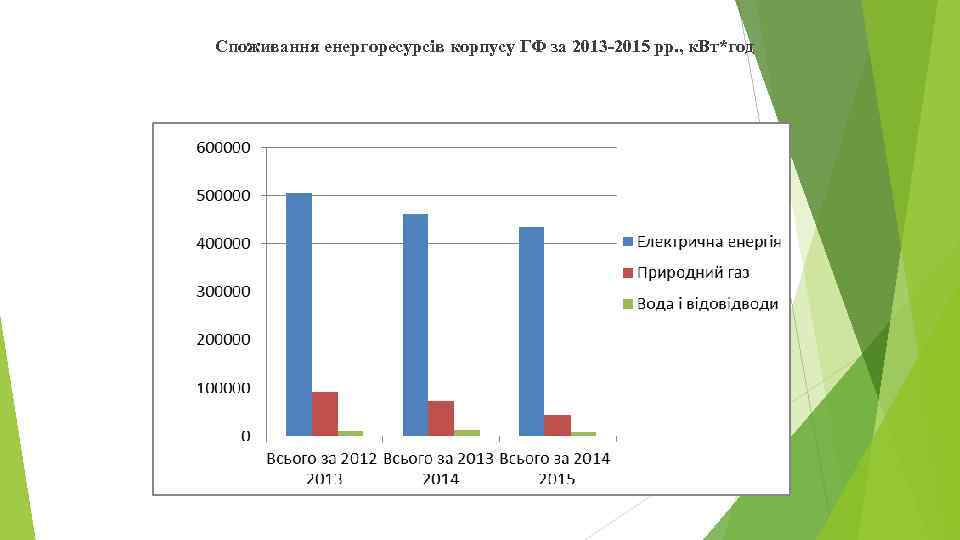

Споживання енергоресурсів корпусу ГФ за 2013 -2015 рр. , к. Вт*год 5

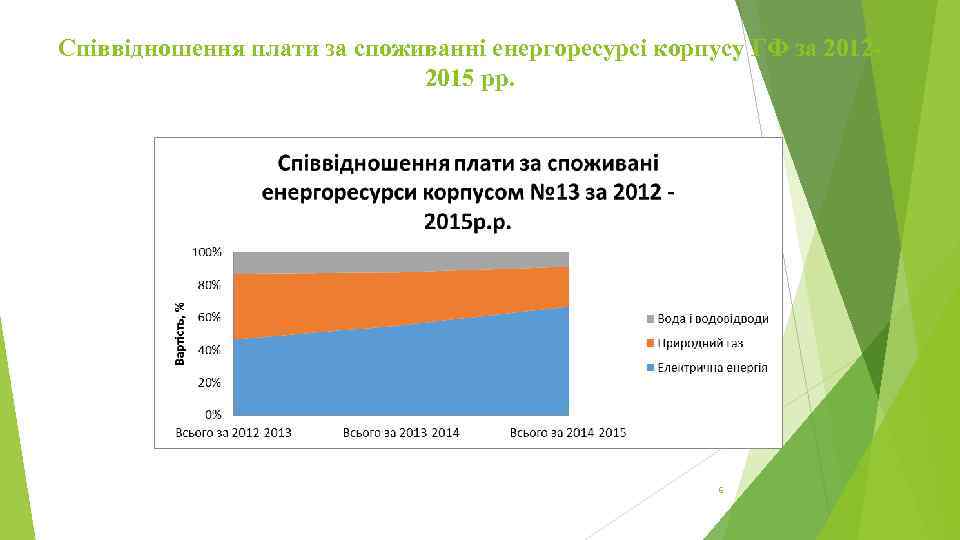

Співвідношення плати за споживанні енергоресурсі корпусу ГФ за 20122015 рр. 6

Енергетичний аудит системи теплоспоживання 7

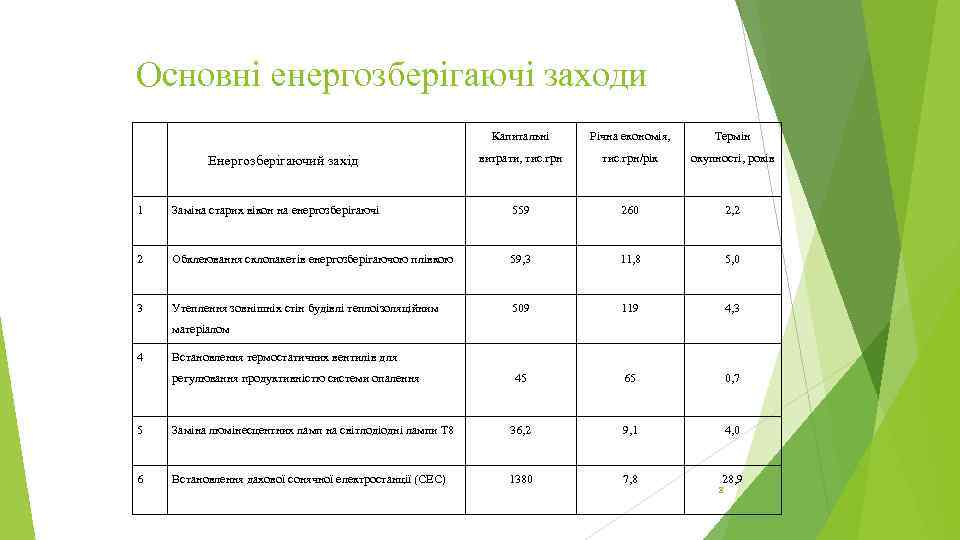

Основні енергозберігаючі заходи Енергозберігаючий захід Капитальні Річна економія, Термін витрати, тис. грн/рік окупності, років 1 Заміна старих вікон на енергозберігаючі 559 260 2, 2 2 Обклеювання склопакетів енергозберігаючою плівкою 59, 3 11, 8 5, 0 3 Утеплення зовнішніх стін будівлі теплоізоляційним 509 119 4, 3 45 65 0, 7 4, 0 матеріалом 4 Встановлення термостатичних вентилів для регулювання продуктивністю системи опалення 5 Заміна люмінесцентних ламп на світлодіодні лампи Т 8 36, 2 9, 1 6 Встановлення дахової сонячної електростанції (СЕС) 1380 7, 8 28, 9 8

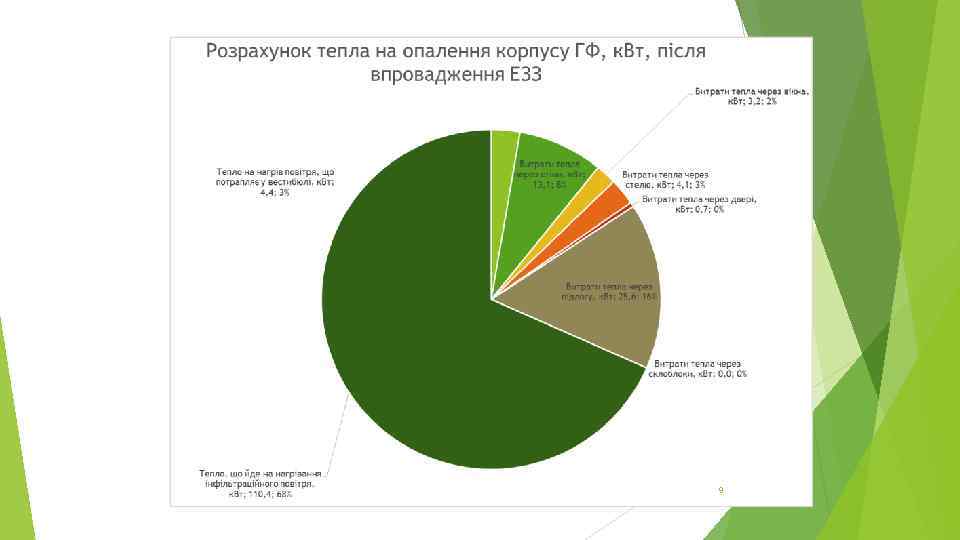

9

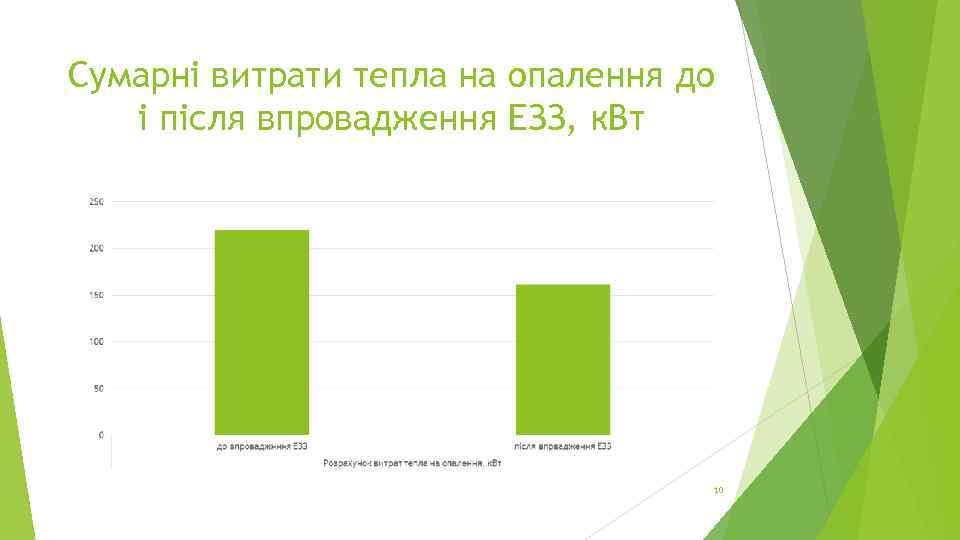

Сумарні витрати тепла на опалення до і після впровадження ЕЗЗ, к. Вт 10

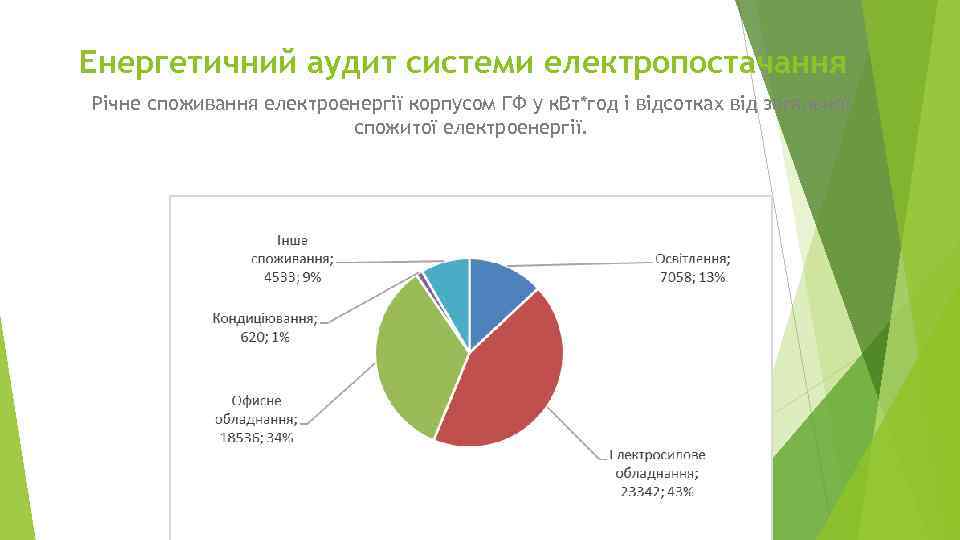

Енергетичний аудит системи електропостачання Річне споживання електроенергії корпусом ГФ у к. Вт*год і відсотках від загальної спожитої електроенергії. 11

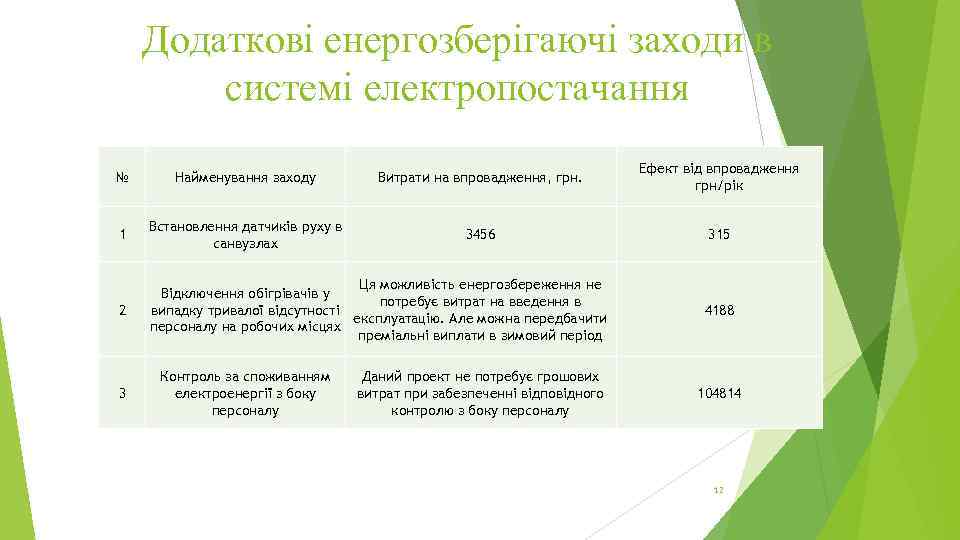

Додаткові енергозберігаючі заходи в системі електропостачання № Найменування заходу Витрати на впровадження, грн. Ефект від впровадження грн/рік 1 Встановлення датчиків руху в санвузлах 3456 315 2 Ця можливість енергозбереження не Відключення обігрівачів у потребує витрат на введення в випадку тривалої відсутності експлуатацію. Але можна передбачити персоналу на робочих місцях преміальні виплати в зимовий період 3 Контроль за споживанням електроенергії з боку персоналу Даний проект не потребує грошових витрат при забезпеченні відповідного контролю з боку персоналу 4188 104814 12

Новий енергетичний профіль корпусу гуманітарного факультету ОНПУ 13

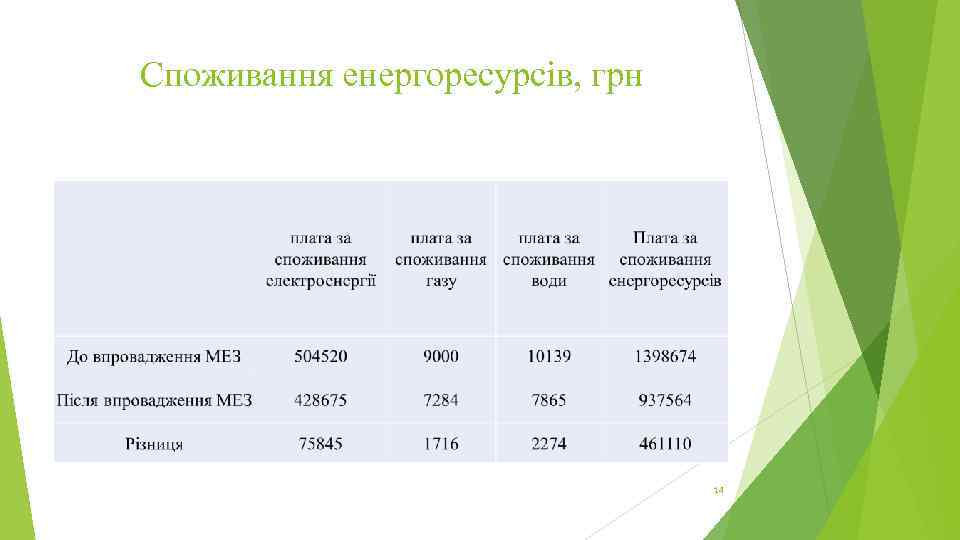

Споживання енергоресурсів, грн 14

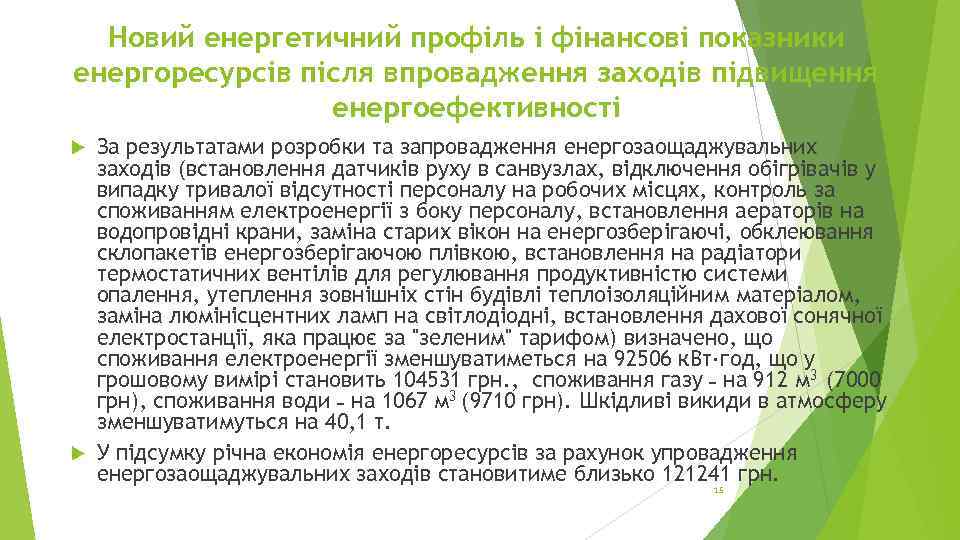

Новий енергетичний профіль і фінансові показники енергоресурсів після впровадження заходів підвищення енергоефективності За результатами розробки та запровадження енергозаощаджувальних заходів (встановлення датчиків руху в санвузлах, відключення обігрівачів у випадку тривалої відсутності персоналу на робочих місцях, контроль за споживанням електроенергії з боку персоналу, встановлення аераторів на водопровідні крани, заміна старих вікон на енергозберігаючі, обклеювання склопакетів енергозберігаючою плівкою, встановлення на радіатори термостатичних вентілів для регулювання продуктивністю системи опалення, утеплення зовнішніх стін будівлі теплоізоляційним матеріалом, заміна люмінісцентних ламп на світлодіодні, встановлення дахової сонячної електростанції, яка працює за "зеленим" тарифом) визначено, що споживання електроенергії зменшуватиметься на 92506 к. Вт·год, що у грошовому вимірі становить 104531 грн. , споживання газу ˗ на 912 м 3 (7000 грн), споживання води ˗ на 1067 м 3 (9710 грн). Шкідливі викиди в атмосферу зменшуватимуться на 40, 1 т. У підсумку річна економія енергоресурсів за рахунок упровадження енергозаощаджувальних заходів становитиме близько 121241 грн. 15

Доклад закінчено. Дякую за увагу! 16
