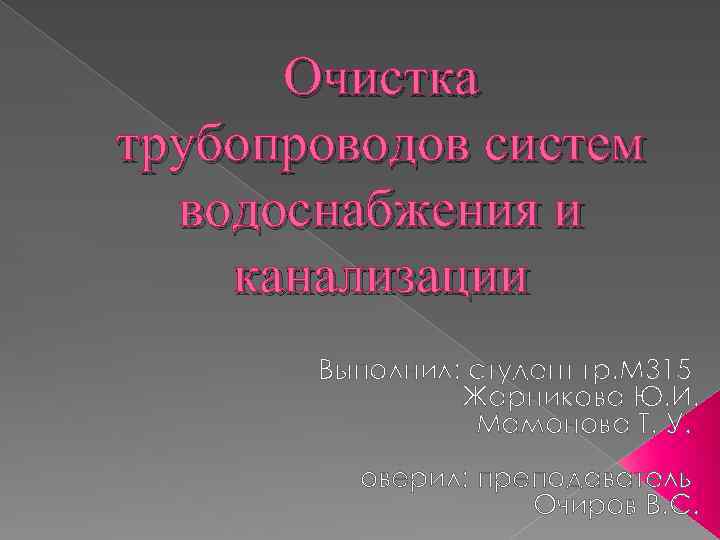

Очистка трубопроводов систем водоснабжения и канализации Выполнил: студент гр. М 315 Жарникова Ю. И. Мамонова Т. У. оверил: преподаватель Очиров В. С.
Введение Система трубопроводов оплетает города и населенные пункты, обеспечивая комфортную жизнь современным людям и определяя эффективность всех видов человеческой деятельности. Любой сбой в системе причиняет значительные бытовые неудобства, а серьезное засорение трубопровода или канализации может стать настоящей проблемой. Быстрый, надежный и эффективный метод очистки всевозможных засоров – гидродинамическая очистка трубопроводов, основанный на принципе «срезания» струями воды засоров, инородных тел, отложений, шлама с внутренней поверхности труб. Высокое давление воды с легкостью позволяет удалять любые преграды. Благодаря простоте и экономичности, метод гидродинамической очистки нашел широчайшее применение. При помощи гидродинамической установки можно производить очистку наружных сетей трубопровода, внутренние труднодоступные системы (очистка канализации) и очистку скважин.

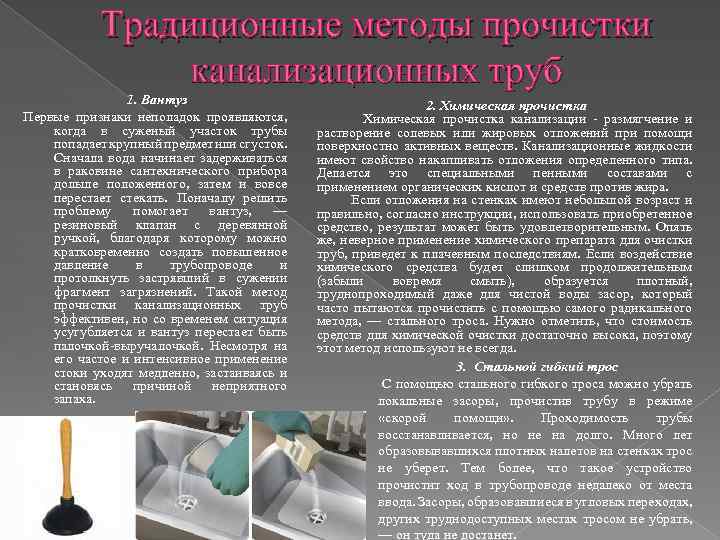

Традиционные методы прочистки канализационных труб 1. Вантуз Первые признаки неполадок проявляются, когда в суженый участок трубы попадает крупный предмет или сгусток. Сначала вода начинает задерживаться в раковине сантехнического прибора дольше положенного, затем и вовсе перестает стекать. Поначалу решить проблему помогает вантуз, — резиновый клапан с деревянной ручкой, благодаря которому можно кратковременно создать повышенное давление в трубопроводе и протолкнуть застрявший в сужении фрагмент загрязнений. Такой метод прочистки канализационных труб эффективен, но со временем ситуация усугубляется и вантуз перестает быть палочкой-выручалочкой. Несмотря на его частое и интенсивное применение стоки уходят медленно, застаиваясь и становясь причиной неприятного запаха. 2. Химическая прочистка Химическая прочистка канализации - размягчение и растворение солевых или жировых отложений при помощи поверхностно активных веществ. Канализационные жидкости имеют свойство накапливать отложения определенного типа. Делается это специальными пенными составами с применением органических кислот и средств против жира. Если отложения на стенках имеют небольшой возраст и правильно, согласно инструкции, использовать приобретенное средство, результат может быть удовлетворительным. Опять же, неверное применение химического препарата для очистки труб, приведет к плачевным последствиям. Если воздействие химического средства будет слишком продолжительным (забыли вовремя смыть), образуется плотный, труднопроходимый даже для чистой воды засор, который часто пытаются прочистить с помощью самого радикального метода, — стального троса. Нужно отметить, что стоимость средств для химической очистки достаточно высока, поэтому этот метод используют не всегда. 3. Стальной гибкий трос С помощью стального гибкого троса можно убрать локальные засоры, прочистив трубу в режиме «скорой помощи» . Проходимость трубы восстанавливается, но не на долго. Много лет образовывавшихся плотных налетов на стенках трос не уберет. Тем более, что такое устройство прочистит ход в трубопроводе недалеко от места ввода. Засоры, образовавшиеся в угловых переходах, других труднодоступных местах тросом не убрать, — он туда не достанет.

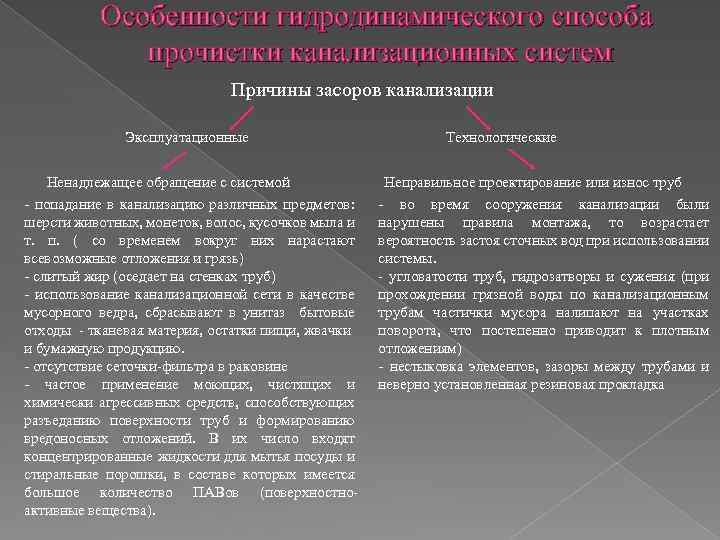

Особенности гидродинамического способа прочистки канализационных систем Причины засоров канализации Эксплуатационные Ненадлежащее обращение с системой - попадание в канализацию различных предметов: шерсти животных, монеток, волос, кусочков мыла и т. п. ( со временем вокруг них нарастают всевозможные отложения и грязь) - слитый жир (оседает на стенках труб) - использование канализационной сети в качестве мусорного ведра, сбрасывают в унитаз бытовые отходы - тканевая материя, остатки пищи, жвачки и бумажную продукцию. - отсутствие сеточки-фильтра в раковине - частое применение моющих, чистящих и химически агрессивных средств, способствующих разъеданию поверхности труб и формированию вредоносных отложений. В их число входят концентрированные жидкости для мытья посуды и стиральные порошки, в составе которых имеется большое количество ПАВов (поверхностноактивные вещества). Технологические Неправильное проектирование или износ труб - во время сооружения канализации были нарушены правила монтажа, то возрастает вероятность застоя сточных вод при использовании системы. - угловатости труб, гидрозатворы и сужения (при прохождении грязной воды по канализационным трубам частички мусора налипают на участках поворота, что постепенно приводит к плотным отложениям) - нестыковка элементов, зазоры между трубами и неверно установленная резиновая прокладка

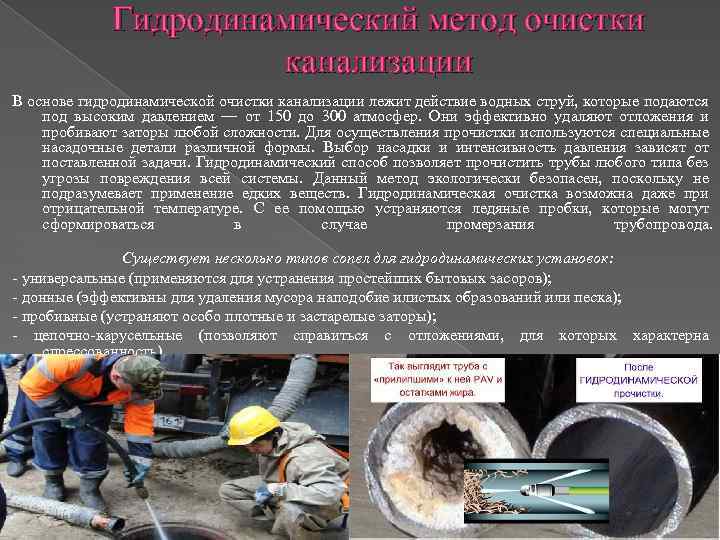

Гидродинамический метод очистки канализации В основе гидродинамической очистки канализации лежит действие водных струй, которые подаются под высоким давлением — от 150 до 300 атмосфер. Они эффективно удаляют отложения и пробивают заторы любой сложности. Для осуществления прочистки используются специальные насадочные детали различной формы. Выбор насадки и интенсивность давления зависят от поставленной задачи. Гидродинамический способ позволяет прочистить трубы любого типа без угрозы повреждения всей системы. Данный метод экологически безопасен, поскольку не подразумевает применение едких веществ. Гидродинамическая очистка возможна даже при отрицательной температуре. С ее помощью устраняются ледяные пробки, которые могут сформироваться в случае промерзания трубопровода. Существует несколько типов сопел для гидродинамических установок: - универсальные (применяются для устранения простейших бытовых засоров); - донные (эффективны для удаления мусора наподобие илистых образований или песка); - пробивные (устраняют особо плотные и застарелые заторы); - цепочно-карусельные (позволяют справиться с отложениями, для которых характерна спрессованность).

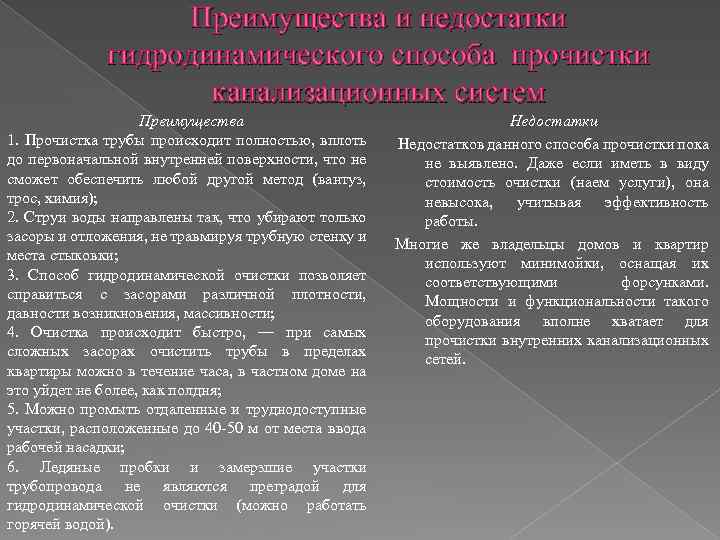

Преимущества и недостатки гидродинамического способа прочистки канализационных систем Преимущества 1. Прочистка трубы происходит полностью, вплоть до первоначальной внутренней поверхности, что не сможет обеспечить любой другой метод (вантуз, трос, химия); 2. Струи воды направлены так, что убирают только засоры и отложения, не травмируя трубную стенку и места стыковки; 3. Способ гидродинамической очистки позволяет справиться с засорами различной плотности, давности возникновения, массивности; 4. Очистка происходит быстро, — при самых сложных засорах очистить трубы в пределах квартиры можно в течение часа, в частном доме на это уйдет не более, как полдня; 5. Можно промыть отдаленные и труднодоступные участки, расположенные до 40 -50 м от места ввода рабочей насадки; 6. Ледяные пробки и замерзшие участки трубопровода не являются преградой для гидродинамической очистки (можно работать горячей водой). Недостатки Недостатков данного способа прочистки пока не выявлено. Даже если иметь в виду стоимость очистки (наем услуги), она невысока, учитывая эффективность работы. Многие же владельцы домов и квартир используют минимойки, оснащая их соответствующими форсунками. Мощности и функциональности такого оборудования вполне хватает для прочистки внутренних канализационных сетей.

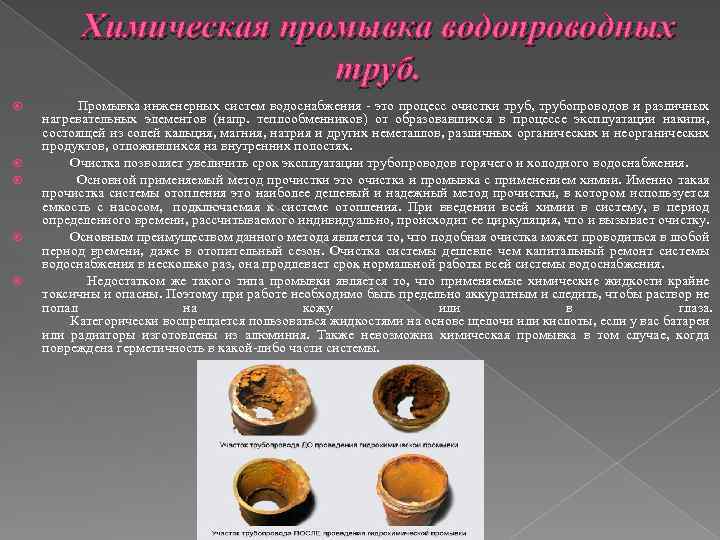

Химическая промывка водопроводных труб. Промывка инженерных систем водоснабжения - это процесс очистки труб, трубопроводов и различных нагревательных элементов (напр. теплообменников) от образовавшихся в процессе эксплуатации накипи, состоящей из солей кальция, магния, натрия и других неметаллов, различных органических и неорганических продуктов, отложившихся на внутренних полостях. Очистка позволяет увеличить срок эксплуатации трубопроводов горячего и холодного водоснабжения. Основной применяемый метод прочистки это очистка и промывка с применением химии. Именно такая прочистка системы отопления это наиболее дешевый и надежный метод прочистки, в котором используется емкость с насосом, подключаемая к системе отопления. При введении всей химии в систему, в период определенного времени, рассчитываемого индивидуально, происходит ее циркуляция, что и вызывает очистку. Основным преимуществом данного метода является то, что подобная очистка может проводиться в любой период времени, даже в отопительный сезон. Очистка системы дешевле чем капитальный ремонт системы водоснабжения в несколько раз, она продлевает срок нормальной работы всей системы водоснабжения. Недостатком же такого типа промывки является то, что применяемые химические жидкости крайне токсичны и опасны. Поэтому при работе необходимо быть предельно аккуратным и следить, чтобы раствор не попал на кожу или в глаза. Категорически воспрещается пользоваться жидкостями на основе щелочи или кислоты, если у вас батареи или радиаторы изготовлены из алюминия. Также невозможна химическая промывка в том случае, когда повреждена герметичность в какой-либо части системы.

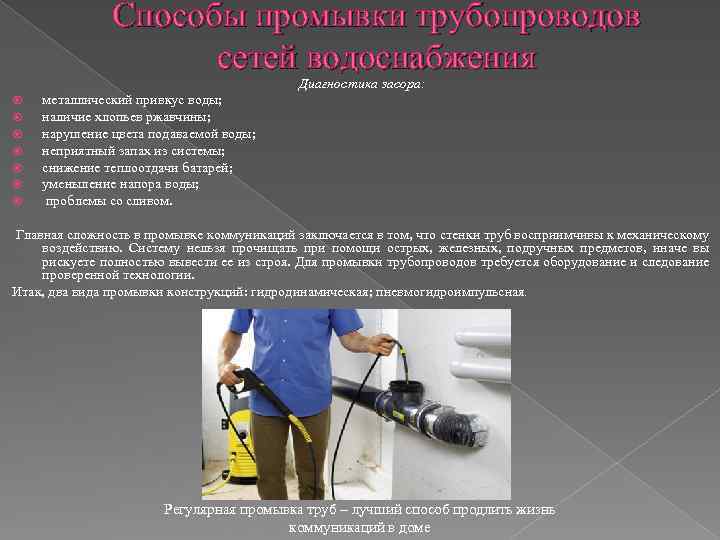

Способы промывки трубопроводов сетей водоснабжения Диагностика засора: металлический привкус воды; наличие хлопьев ржавчины; нарушение цвета подаваемой воды; неприятный запах из системы; снижение теплоотдачи батарей; уменьшение напора воды; проблемы со сливом. Главная сложность в промывке коммуникаций заключается в том, что стенки труб восприимчивы к механическому воздействию. Систему нельзя прочищать при помощи острых, железных, подручных предметов, иначе вы рискуете полностью вывести ее из строя. Для промывки трубопроводов требуется оборудование и следование проверенной технологии. Итак, два вида промывки конструкций: гидродинамическая; пневмогидроимпульсная. Регулярная промывка труб – лучший способ продлить жизнь коммуникаций в доме

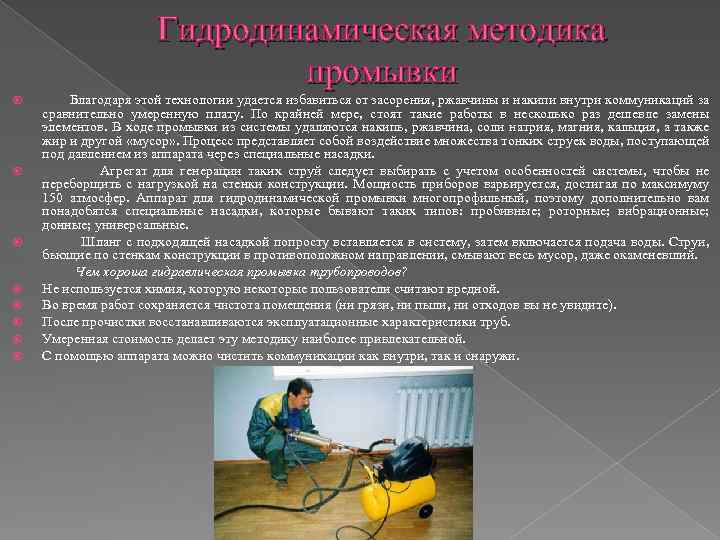

Гидродинамическая методика промывки Благодаря этой технологии удается избавиться от засорения, ржавчины и накипи внутри коммуникаций за сравнительно умеренную плату. По крайней мере, стоят такие работы в несколько раз дешевле замены элементов. В ходе промывки из системы удаляются накипь, ржавчина, соли натрия, магния, кальция, а также жир и другой «мусор» . Процесс представляет собой воздействие множества тонких струек воды, поступающей под давлением из аппарата через специальные насадки. Агрегат для генерации таких струй следует выбирать с учетом особенностей системы, чтобы не переборщить с нагрузкой на стенки конструкции. Мощность приборов варьируется, достигая по максимуму 150 атмосфер. Аппарат для гидродинамической промывки многопрофильный, поэтому дополнительно вам понадобятся специальные насадки, которые бывают таких типов: пробивные; роторные; вибрационные; донные; универсальные. Шланг с подходящей насадкой попросту вставляется в систему, затем включается подача воды. Струи, бьющие по стенкам конструкции в противоположном направлении, смывают весь мусор, даже окаменевший. Чем хороша гидравлическая промывка трубопроводов? Не используется химия, которую некоторые пользователи считают вредной. Во время работ сохраняется чистота помещения (ни грязи, ни пыли, ни отходов вы не увидите). После прочистки восстанавливаются эксплуатационные характеристики труб. Умеренная стоимость делает эту методику наиболее привлекательной. С помощью аппарата можно чистить коммуникации как внутри, так и снаружи.

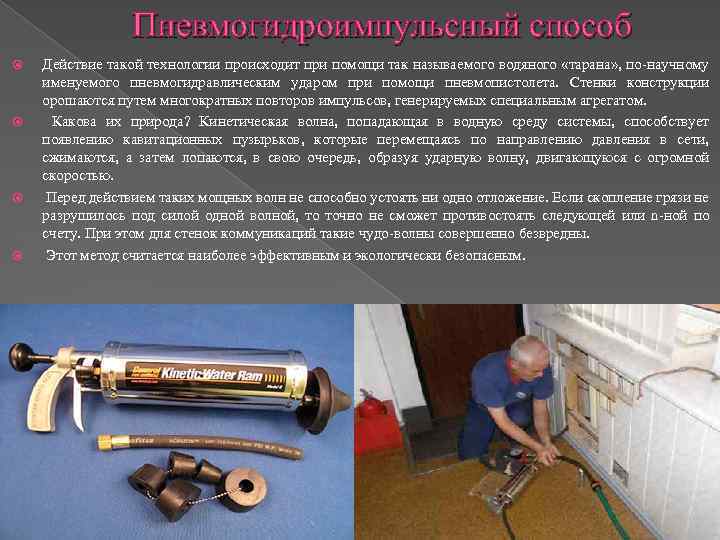

Пневмогидроимпульсный способ Действие такой технологии происходит при помощи так называемого водяного «тарана» , по-научному именуемого пневмогидравлическим ударом при помощи пневмопистолета. Стенки конструкции орошаются путем многократных повторов импульсов, генерируемых специальным агрегатом. Какова их природа? Кинетическая волна, попадающая в водную среду системы, способствует появлению кавитационных пузырьков, которые перемещаясь по направлению давления в сети, сжимаются, а затем лопаются, в свою очередь, образуя ударную волну, двигающуюся с огромной скоростью. Перед действием таких мощных волн не способно устоять ни одно отложение. Если скопление грязи не разрушилось под силой одной волной, то точно не сможет противостоять следующей или n-ной по счету. При этом для стенок коммуникаций такие чудо-волны совершенно безвредны. Этот метод считается наиболее эффективным и экологически безопасным.
Спасибо за внимание!
