Очистка газов от оксидов азота Очистка газов от оксидов азота

Монооксид азота, NO Диоксид азота, NO 2 Оксид диазота, N 2 O Триоксид диазота Монооксид азота, NO Диоксид азота, NO 2 Оксид диазота, N 2 O Триоксид диазота , N 2 O 3 Тетраоксид диазота, N 2 O 4 Пентаоксид диазота, N 2 O 5

Диаграмма 1 - Изменения в уровне концентрации оксида и диоксида азота за семнадцатилетний период. Диаграмма 1 - Изменения в уровне концентрации оксида и диоксида азота за семнадцатилетний период. Корреляция между концентрациями примеси за различные промежутки времени очень высокая (0, 98). Это указывает на устойчивость уровня концентраций этой примеси в городах.

Предельно-допустимая концентрация, мг/м 3 Наименование вещества Диоксид азота Максимально разовая, ПДКмр Среднесуточная, ПДКсс Класс Предельно-допустимая концентрация, мг/м 3 Наименование вещества Диоксид азота Максимально разовая, ПДКмр Среднесуточная, ПДКсс Класс опасности 0, 085 0, 04 2 Источники выбросов: • Теплоэлектростанции - 72, 5% • Автотранспорт - 17, 3% • Черная металлургия - 6, 1% • Промышленность строительных материалов - 1, 8% • Химическая промышленность - 1, 7% • Нефтеперерабатывающая промышленность - 0, 6%

Содержание окиси азота в выхлопных выбросах мобильных внедорожных источников: 49% - оборудование, работающее на Содержание окиси азота в выхлопных выбросах мобильных внедорожных источников: 49% - оборудование, работающее на дизельном топливе 22% - железнодорожные составы 18% - морские судоходные источники 4% - другие источники 3% - оборудование, работающее на бензине 3% - самолёты Содержание окиси азота в выхлопных выбросах мобильных дорожных источников: 33% - автомобили и мотоциклы 42% - дизельные транспортные средства 19% - легкие бензиновые грузовики 5% - тяжелые бензиновые грузовики

Образование NO из топлива Происходит в 2 этапа: - газификация капель мазута с выделением Образование NO из топлива Происходит в 2 этапа: - газификация капель мазута с выделением азотсодержащих органических соединений в виде паров и газов; - реакции окисления паров и газов с образованием NO. Изучено влияние азотсодержащих добавок к метану, на основании чего предложен механизм образования NO по схеме: NH • + O 2 ↔ NO + ОН • ; NO + HO 2 • ↔ NO 2 +ОН •

Длительное воздействие окислов азота обладает раздражающим и прижигающим действием на дыхательные пути, в результате Длительное воздействие окислов азота обладает раздражающим и прижигающим действием на дыхательные пути, в результате чего могут развиваться целый ряд хронических заболеваний. Рис. 1 – Выброс окислов азота в атмосферу (т/га)

МЕТОДЫ ОЧИСТКИ ГАЗОВ ОТ ОКСИДОВ АЗОТА: Поглощение окислов азота жидкими сорбентами Поглощение окислов азота МЕТОДЫ ОЧИСТКИ ГАЗОВ ОТ ОКСИДОВ АЗОТА: Поглощение окислов азота жидкими сорбентами Поглощение окислов азота твердыми сорбентами Восстановление окислов азота до элементарного азота на катализаторе

МЕТОДЫ ОЧИСТКИ ГАЗОВ ОТ ОКСИДОВ АЗОТА: Адсорбционные Каталитическое восстановление Карбамидный Регулирование процесса горения Окислительные МЕТОДЫ ОЧИСТКИ ГАЗОВ ОТ ОКСИДОВ АЗОТА: Адсорбционные Каталитическое восстановление Карбамидный Регулирование процесса горения Окислительные методы Восстановительные методы

МЕТОДЫ СНИЖЕНИЯ ВЫБРОСОВ ОКСИДОВ АЗОТА И СЕРЫ МЕТОДЫ СНИЖЕНИЯ ВЫБРОСОВ ОКСИДОВ АЗОТА И СЕРЫ

ТЕХНОЛОГИЯ НЕКАТАЛИТИЧЕСКОГО СЕЛЕКТИВНОГО ВОССТАНОВЛЕНИЯ ОКСИДОВ АЗОТА ИЗ ПРОДУКТОВ СГОРАНИЯ АММИАКОМ Реагент - 25%-ный водный ТЕХНОЛОГИЯ НЕКАТАЛИТИЧЕСКОГО СЕЛЕКТИВНОГО ВОССТАНОВЛЕНИЯ ОКСИДОВ АЗОТА ИЗ ПРОДУКТОВ СГОРАНИЯ АММИАКОМ Реагент - 25%-ный водный раствор аммиака, который подается в испарительсмеситель, где превращается в пароаммиачную смесь при смешении с греющим паром. Полученнаяпароаммиачная смесь подается на устройство, равномерно распределяющее ее по сечению газохода в области температур продуктов сгорания 9501000°С. Технология обеспечивает снижение выбросов NOx на 55 -60%.

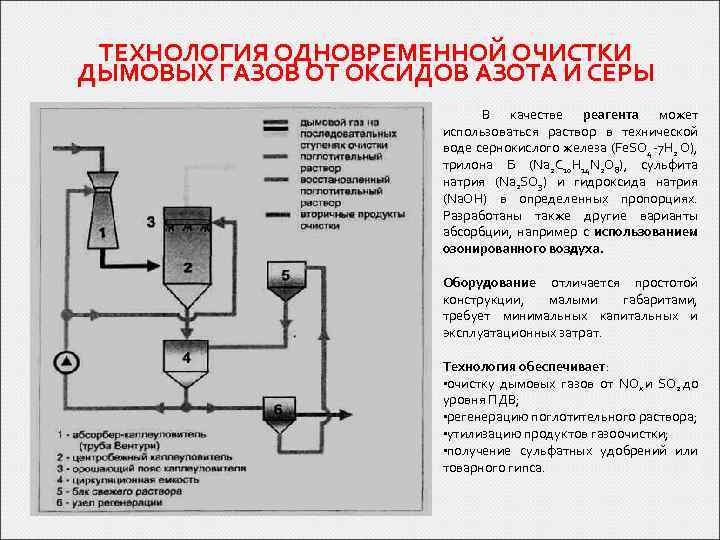

ТЕХНОЛОГИЯ ОДНОВРЕМЕННОЙ ОЧИСТКИ ДЫМОВЫХ ГАЗОВ ОТ ОКСИДОВ АЗОТА И СЕРЫ В качестве реагента может ТЕХНОЛОГИЯ ОДНОВРЕМЕННОЙ ОЧИСТКИ ДЫМОВЫХ ГАЗОВ ОТ ОКСИДОВ АЗОТА И СЕРЫ В качестве реагента может использоваться раствор в технической воде сернокислого железа (Fe. SO 4 -7 H 2 O), трилона Б (Na 2 C 10 H 14 N 2 O 8), сульфита натрия (Na 2 SO 3) и гидроксида натрия (Na. OH) в определенных пропорциях. Na. OH Разработаны также другие варианты абсорбции, например с использованием озонированного воздуха. Оборудование отличается простотой конструкции, малыми габаритами, требует минимальных капитальных и эксплуатационных затрат. Технология обеспечивает: • очистку дымовых газов от NOx и SO 2 до уровня ПДВ; • регенерацию поглотительного раствора; • утилизацию продуктов газоочистки; • получение сульфатных удобрений или товарного гипса.

Гомогенногетерогенный процесс основан на сочетании высокотемпературного некаталитического и низкотемпературного каталитического восстановления NOx аминосодержащими восстановителями. Гомогенногетерогенный процесс основан на сочетании высокотемпературного некаталитического и низкотемпературного каталитического восстановления NOx аминосодержащими восстановителями. Он реализован в установке по очистке промышленных газовых выбросов от оксидов азота.

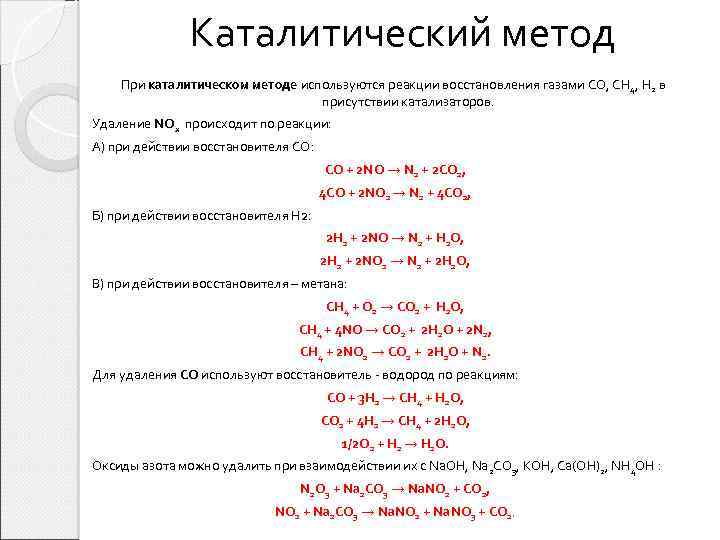

Каталитический метод При каталитическом методе используются реакции восстановления газами СО, СН 4, Н 2 Каталитический метод При каталитическом методе используются реакции восстановления газами СО, СН 4, Н 2 в присутствии катализаторов. Удаление NOx происходит по реакции: А) при действии восстановителя СО: CO + 2 NO → N 2 + 2 CO 2, 4 CO + 2 NO 2 → N 2 + 4 CO 2, Б) при действии восстановителя Н 2: 2 H 2 + 2 NO → N 2 + H 2 O, 2 H 2 + 2 NO 2 → N 2 + 2 H 2 O, В) при действии восстановителя – метана: CH 4 + O 2 → CO 2 + H 2 O, CH 4 + 4 NO → CO 2 + 2 H 2 O + 2 N 2, CH 4 + 2 NO 2 → CO 2 + 2 H 2 O + N 2. Для удаления СО используют восстановитель - водород по реакциям: СО + 3 Н 2 → СH 4 + Н 2 O, СO 2 + 4 Н 2 → СН 4 + 2 Н 2 O, 1/2 O 2 + Н 2 → Н 2 O. Оксиды азота можно удалить при взаимодействии их с Na. OH, Na 2 CO 3, КОН, Са(ОН)2, NH 4 OH : N 2 O 3 + Na 2 CO 3 → Na. NO 2 + СO 2, NO 2 + Na 2 CO 3 → Na. NO 2 + Na. NO 3 + CO 2.

ОЧИСТКА ОТ ДЫМОВЫХ ГАЗОВ КОТЛОВ ОЧИСТКА ОТ ДЫМОВЫХ ГАЗОВ КОТЛОВ

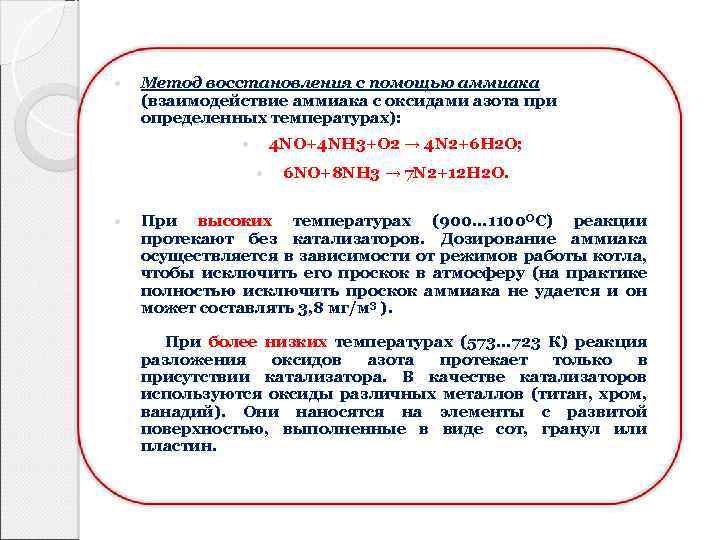

 Метод восстановления с помощью аммиака (взаимодействие аммиака с оксидами азота при определенных температурах): Метод восстановления с помощью аммиака (взаимодействие аммиака с оксидами азота при определенных температурах): 4 NO+4 NH 3+O 2 → 4 N 2+6 H 2 O; 6 NO+8 NH 3 → 7 N 2+12 H 2 O. При высоких температурах (900. . . 1100 ОС) реакции протекают без катализаторов. Дозирование аммиака осуществляется в зависимости от режимов работы котла, чтобы исключить его проскок в атмосферу (на практике полностью исключить проскок аммиака не удается и он может составлять 3, 8 мг/м 3 ). При более низких температурах (573. . . 723 К) реакция разложения оксидов азота протекает только в присутствии катализатора. В качестве катализаторов используются оксиды различных металлов (титан, хром, ванадий). Они наносятся на элементы с развитой поверхностью, выполненные в виде сот, гранул или пластин.

МЕТОДЫ ОЧИСТКИ ГАЗОВ ОТ СЛАБООКИСЛЕННЫХ ОКСИДОВ АЗОТА Поглощение окиси азота растворами сернокислой закиси железа. МЕТОДЫ ОЧИСТКИ ГАЗОВ ОТ СЛАБООКИСЛЕННЫХ ОКСИДОВ АЗОТА Поглощение окиси азота растворами сернокислой закиси железа. Поглощение окиси азота растворами сульфита аммония: (NH 4)2 SO 3 + 2 NО (NH 4)2 SO 4 + N 2; ( NH 4)2 SO 3 + NO 2 (NН 4)2 SO 4 + NО. Окисление и абсорбция окислов азота водными растворами окислителей. Очистка газов от окислов азота водными растворами перекиси водорода: Н 2 O 2 + NО 2 + H 2 O 3 NO 2 +H 2 O 2 HNO 3 +NO. Абсорбция слабоокисленных окислов азота водными растворами перманганата калия: KMn. О 4 + NО + H 2 O КNО 3 + Мn. О 2 + H 2 O.

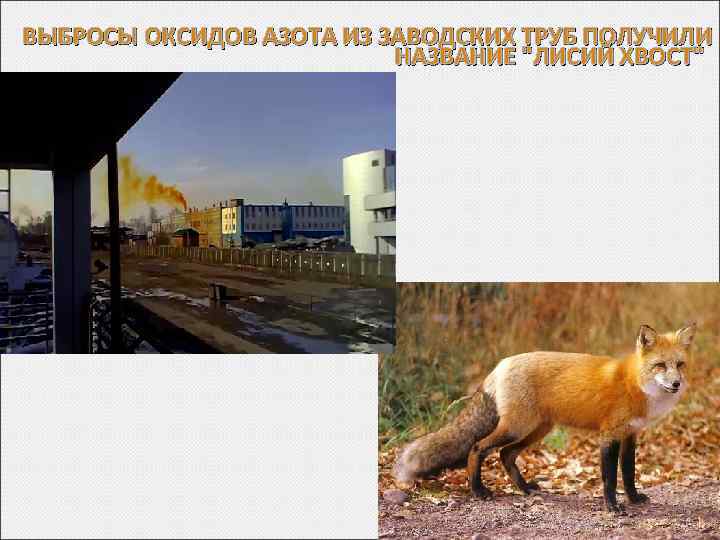

ВЫБРОСЫ ОКСИДОВ АЗОТА ИЗ ЗАВОДСКИХ ТРУБ ПОЛУЧИЛИ НАЗВАНИЕ ВЫБРОСЫ ОКСИДОВ АЗОТА ИЗ ЗАВОДСКИХ ТРУБ ПОЛУЧИЛИ НАЗВАНИЕ "ЛИСИЙ ХВОСТ"
