Очистительные и фильтрационные сооружения АЭС Основные загрязнения

Очистительные и фильтрационные сооружения АЭС

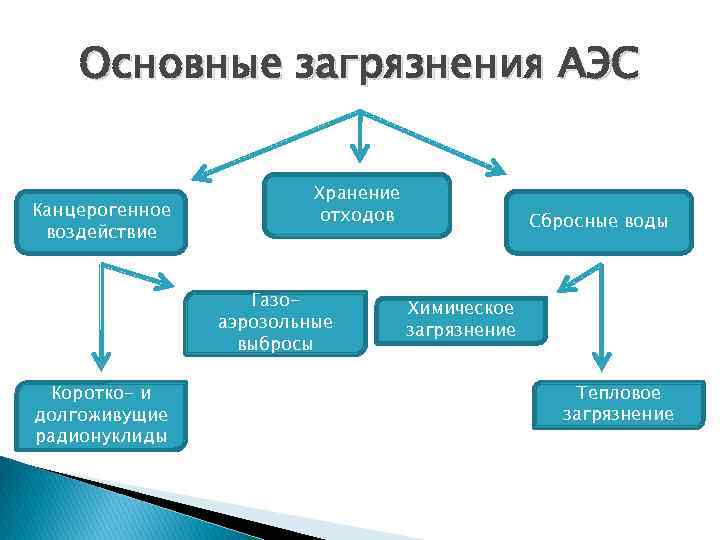

Основные загрязнения АЭС Канцерогенное воздействие Хранение отходов Газоаэрозольные выбросы Коротко- и долгоживущие радионуклиды Сбросные воды Химическое загрязнение Тепловое загрязнение

Виды воздействия Радиационное воздействие (потенциальные источники: хранилища ЖРО, ТРО и бассейны выдержки); Гидрохимическое воздействие (потенциальные источники: хранилища ЖРО и бассейны выдержки); Тепловое воздействие (потенциальные источники: нагретые воды системы охлаждения КАЭС, тепловые коммуникации).

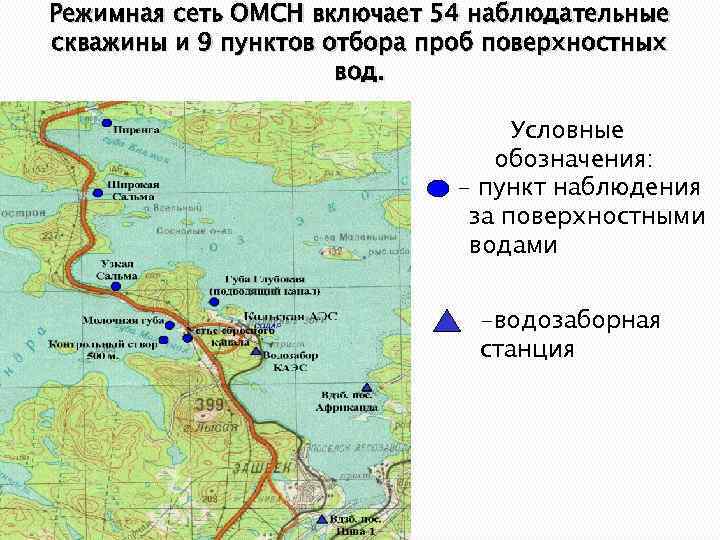

Режимная сеть ОМСН включает 54 наблюдательные скважины и 9 пунктов отбора проб поверхностных вод. Условные обозначения: - пункт наблюдения за поверхностными водами -водозаборная станция

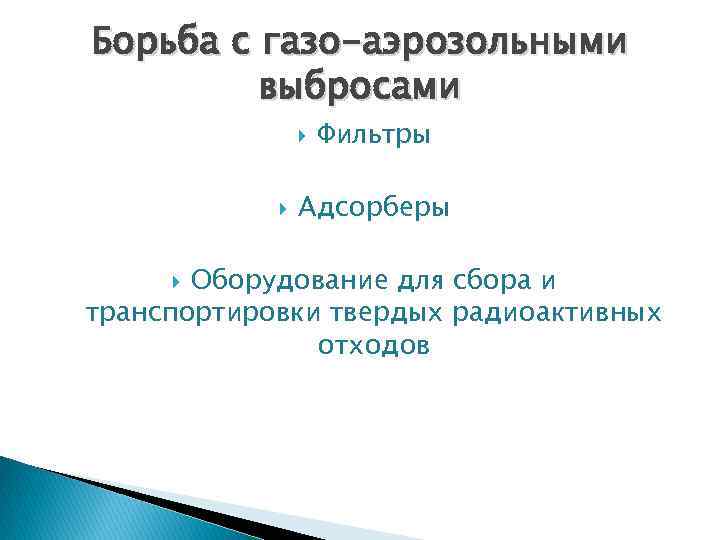

Борьба с газо-аэрозольными выбросами Фильтры Адсорберы Оборудование для сбора и транспортировки твердых радиоактивных отходов

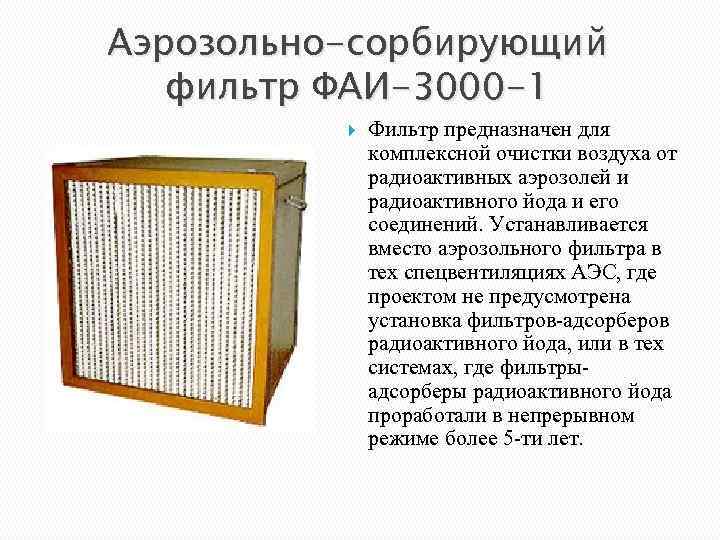

Аэрозольно-сорбирующий фильтр ФАИ-3000 -1 Фильтр предназначен для комплексной очистки воздуха от радиоактивных аэрозолей и радиоактивного йода и его соединений. Устанавливается вместо аэрозольного фильтра в тех спецвентиляциях АЭС, где проектом не предусмотрена установка фильтров-адсорберов радиоактивного йода, или в тех системах, где фильтрыадсорберы радиоактивного йода проработали в непрерывном режиме более 5 -ти лет.

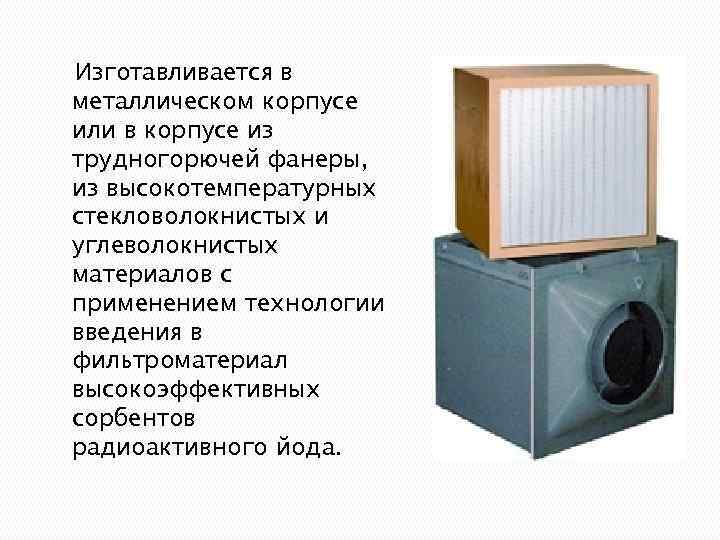

Изготавливается в металлическом корпусе или в корпусе из трудногорючей фанеры, из высокотемпературных стекловолокнистых и углеволокнистых материалов с применением технологии введения в фильтроматериал высокоэффективных сорбентов радиоактивного йода.

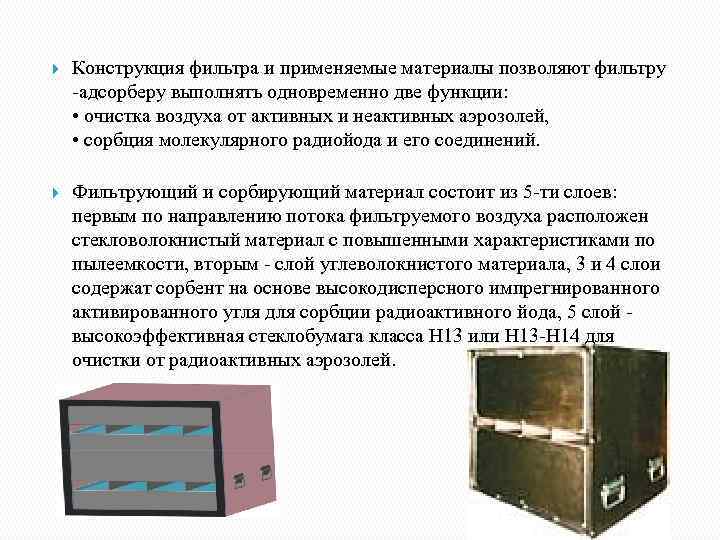

Конструкция фильтра и применяемые материалы позволяют фильтру -адсорберу выполнять одновременно две функции: • очистка воздуха от активных и неактивных аэрозолей, • сорбция молекулярного радиойода и его соединений. Фильтрующий и сорбирующий материал состоит из 5 -ти слоев: первым по направлению потока фильтруемого воздуха расположен стекловолокнистый материал с повышенными характеристиками по пылеемкости, вторым - слой углеволокнистого материала, 3 и 4 слои содержат сорбент на основе высокодисперсного импрегнированного активированного угля для сорбции радиоактивного йода, 5 слой высокоэффективная стеклобумага класса Н 13 или Н 13 -H 14 для очистки от радиоактивных аэрозолей.

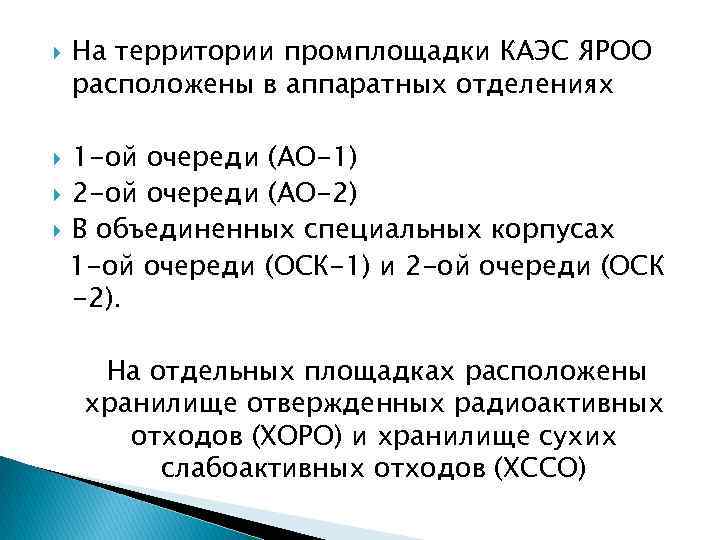

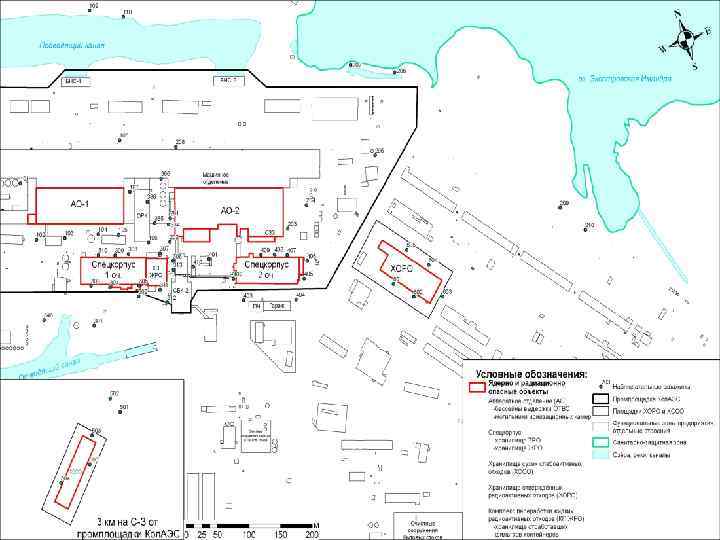

На территории промплощадки КАЭС ЯРОО расположены в аппаратных отделениях 1 -ой очереди (АО-1) 2 -ой очереди (АО-2) В объединенных специальных корпусах 1 -ой очереди (ОСК-1) и 2 -ой очереди (ОСК -2). На отдельных площадках расположены хранилище отвержденных радиоактивных отходов (ХОРО) и хранилище сухих слабоактивных отходов (ХССО)

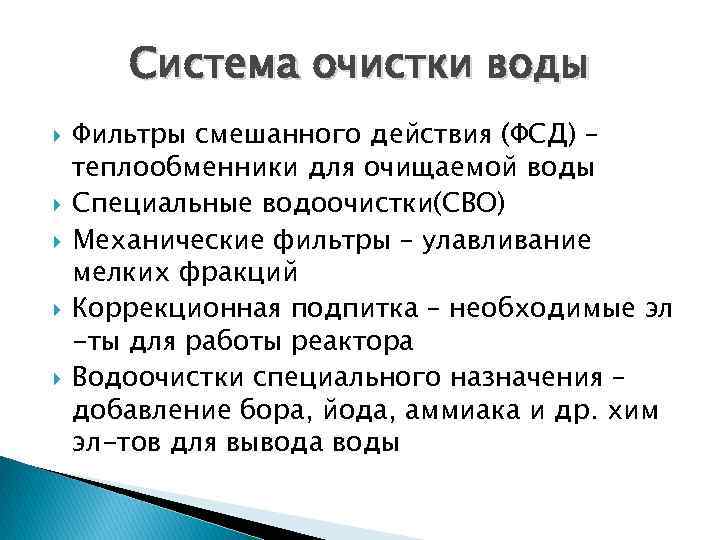

Система очистки воды Фильтры смешанного действия (ФСД) – теплообменники для очищаемой воды Специальные водоочистки(СВО) Механические фильтры – улавливание мелких фракций Коррекционная подпитка – необходимые эл -ты для работы реактора Водоочистки специального назначения – добавление бора, йода, аммиака и др. хим эл-тов для вывода воды

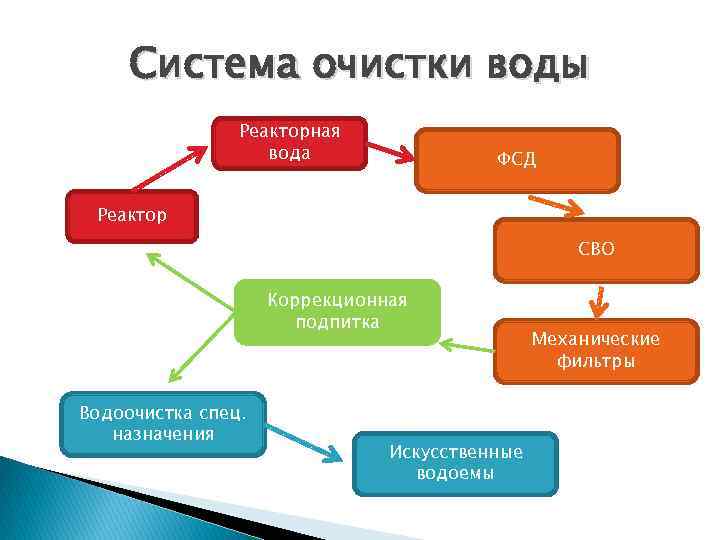

Система очистки воды Реакторная вода ФСД Реактор СВО Коррекционная подпитка Водоочистка спец. назначения Искусственные водоемы Механические фильтры

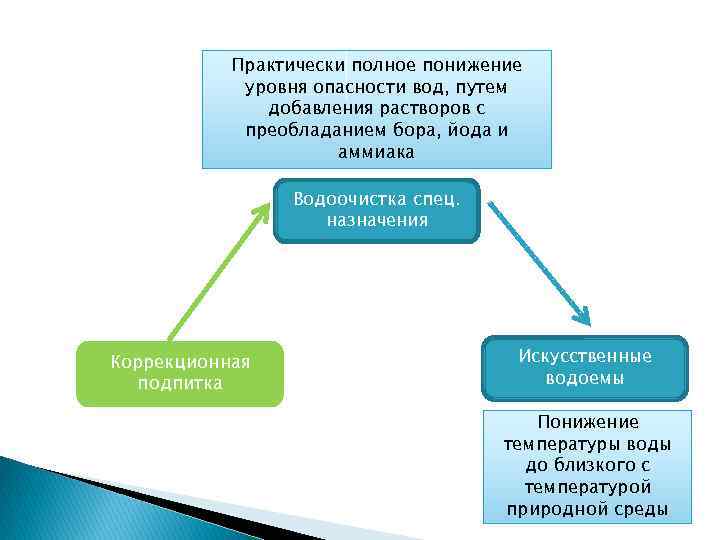

Практически полное понижение уровня опасности вод, путем добавления растворов с преобладанием бора, йода и аммиака Водоочистка спец. назначения Коррекционная подпитка Искусственные водоемы Понижение температуры воды до близкого с температурой природной среды
