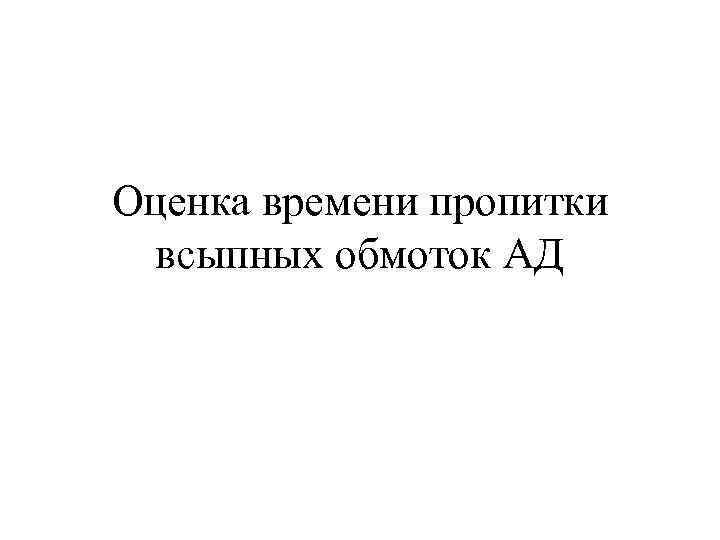

Оценка времени пропитки всыпных обмоток АД

Скачать презентацию Оценка времени пропитки  всыпных обмоток АД Скачать презентацию Оценка времени пропитки всыпных обмоток АД

Оценка времени пропитки+гидродин.ppt

  • Количество слайдов: 18

>Оценка времени пропитки  всыпных обмоток АД Оценка времени пропитки всыпных обмоток АД

>Q – объемный поток пропиточного состава [м 3/с]; Sn – суммарная площадь сечения всех Q – объемный поток пропиточного состава [м 3/с]; Sn – суммарная площадь сечения всех поровых каналов обмотки [м 2]; В соответствии с законом Дарси К – коэффициент проницаемости обмотки [м 2]; η – динамическая вязкость пропиточного состава [Н∙с/м 2];

>∆Р – перепад давлений на участке обмотки длиной l  [Н/ м 2]; l ∆Р – перепад давлений на участке обмотки длиной l [Н/ м 2]; l – участок обмотки [м]. (2) → (1) получим:

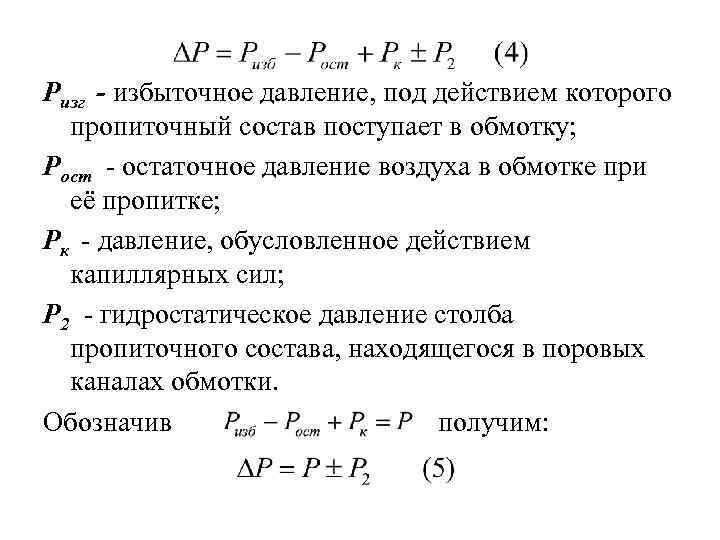

>Ризг - избыточное давление, под действием которого  пропиточный состав поступает в обмотку; Рост Ризг - избыточное давление, под действием которого пропиточный состав поступает в обмотку; Рост - остаточное давление воздуха в обмотке при её пропитке; Рк - давление, обусловленное действием капиллярных сил; Р 2 - гидростатическое давление столба пропиточного состава, находящегося в поровых каналах обмотки. Обозначив получим:

>ρ - плотность пропиточного состава[кг/м 3]; g – ускорение силы тяжести [м/с2]; l – ρ - плотность пропиточного состава[кг/м 3]; g – ускорение силы тяжести [м/с2]; l – длина участка обмотки, в котором находится пропиточных состав [м]; α – угол наклона поровых каналов к горизонту. Согласно уравнению Лапласа: - энергия смачивания пропиточным составом поверхности поровых каналов [кг/с2];

>r – радиус порового канала [м]; σ – коэффициент поверхностного натяжения  пропиточного состава r – радиус порового канала [м]; σ – коэффициент поверхностного натяжения пропиточного состава [кг/с2]; θ – краевой угол смачивания. F – максимальная высота подъема жидкости в капилляре круглого сечения [м]; Из соотношения Жюрена для капиллярно-пористой среды и используя (7)

>Sуд – удельная внутренняя поверхность капиллярно-  пористой среды [1/м]; φ – пористость капиллярно-пористой Sуд – удельная внутренняя поверхность капиллярно- пористой среды [1/м]; φ – пористость капиллярно-пористой среды. Fвн – внутренняя поверхность твердой фазы [м 2]; Vо – общий объем капиллярно-пористой среды [м 3]; VП – общий объем пор капиллярно-пористой среды [м 3];

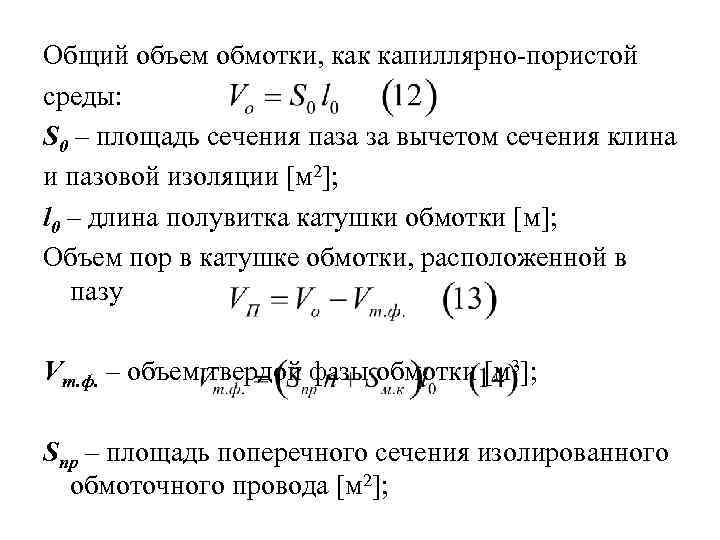

>Общий объем обмотки, как капиллярно-пористой среды: S 0 – площадь сечения паза за вычетом Общий объем обмотки, как капиллярно-пористой среды: S 0 – площадь сечения паза за вычетом сечения клина и пазовой изоляции [м 2]; l 0 – длина полувитка катушки обмотки [м]; Объем пор в катушке обмотки, расположенной в пазу Vт. ф. – объем твердой фазы обмотки [м 3]; Sпр – площадь поперечного сечения изолированного обмоточного провода [м 2];

>n – число проводников в пазу; Sм. к – площадь сечения межкатушечной изоляции n – число проводников в пазу; Sм. к – площадь сечения межкатушечной изоляции [м 2]; Подставляя (12), (13), (14) в (11), получим: Ппр – периметр поперечного сечения обмоточного провода [м]; Пк – периметр поперечного сечения пазовой изоляции [м]; Пм. к – периметр поперечного сечения межкатушечной изоляции [м];

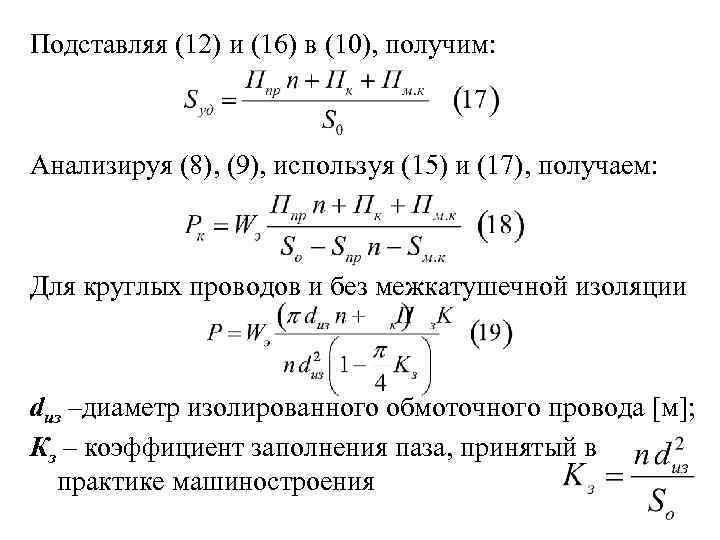

>Подставляя (12) и (16) в (10), получим: Анализируя (8), (9), используя (15) и (17), Подставляя (12) и (16) в (10), получим: Анализируя (8), (9), используя (15) и (17), получаем: Для круглых проводов и без межкатушечной изоляции dиз –диаметр изолированного обмоточного провода [м]; Кз – коэффициент заполнения паза, принятый в практике машиностроения

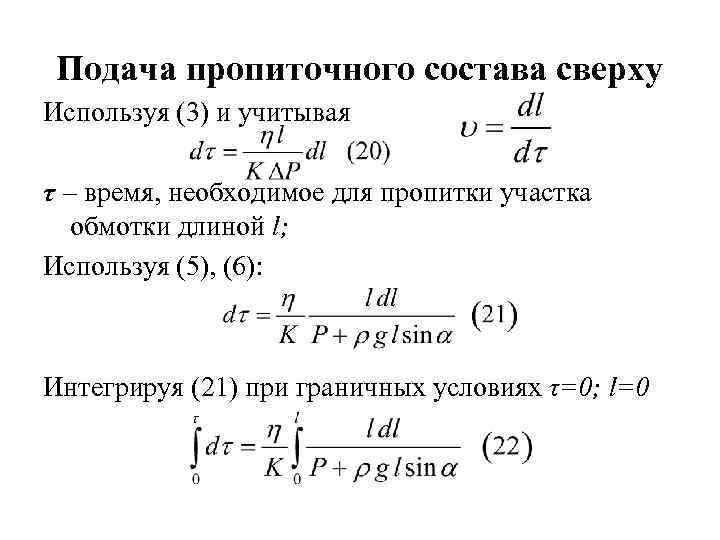

> Подача пропиточного состава сверху Используя (3) и учитывая τ – время, необходимое для Подача пропиточного состава сверху Используя (3) и учитывая τ – время, необходимое для пропитки участка обмотки длиной l; Используя (5), (6): Интегрируя (21) при граничных условиях τ=0; l=0

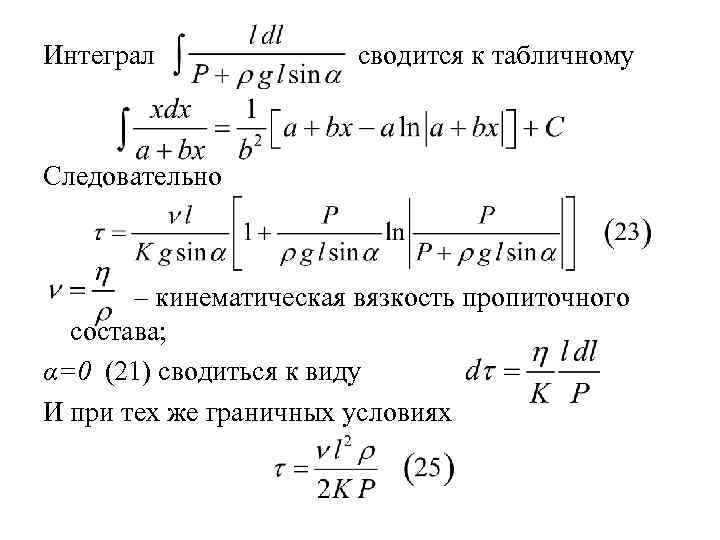

>Интеграл    сводится к табличному  Следовательно  – кинематическая вязкость пропиточного Интеграл сводится к табличному Следовательно – кинематическая вязкость пропиточного состава; α=0 (21) сводиться к виду И при тех же граничных условиях

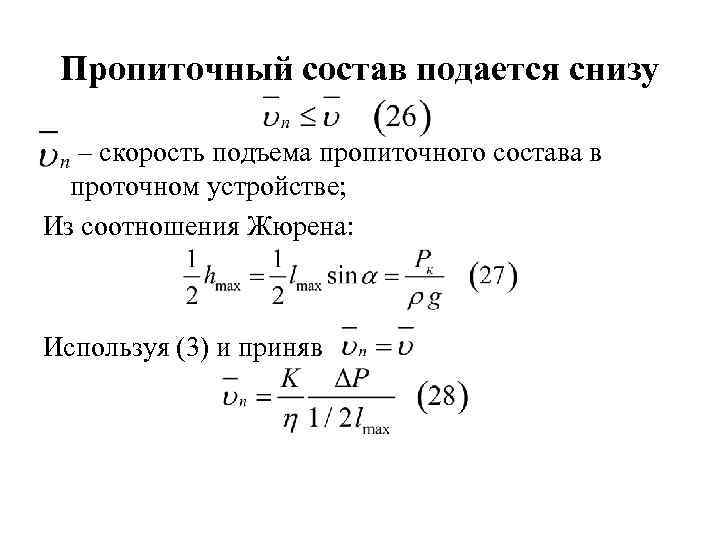

> Пропиточный состав подается снизу – скорость подъема пропиточного состава в  проточном устройстве; Пропиточный состав подается снизу – скорость подъема пропиточного состава в проточном устройстве; Из соотношения Жюрена: Используя (3) и приняв

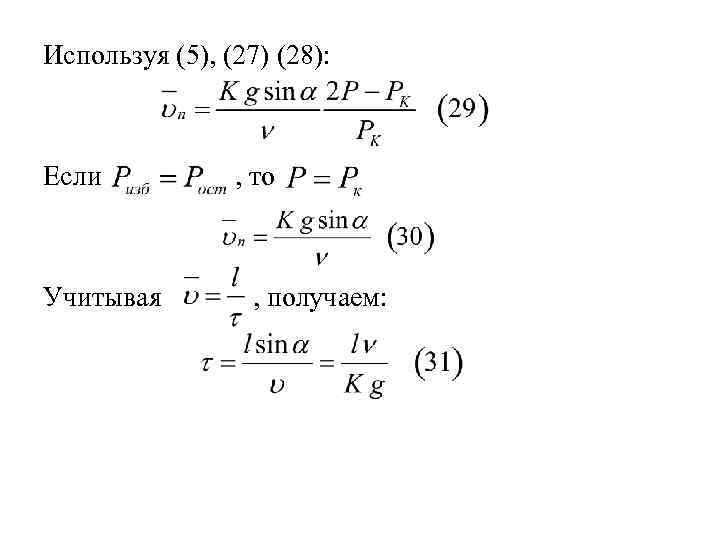

>Используя (5), (27) (28): Если  , то  Учитывая   , получаем: Используя (5), (27) (28): Если , то Учитывая , получаем:

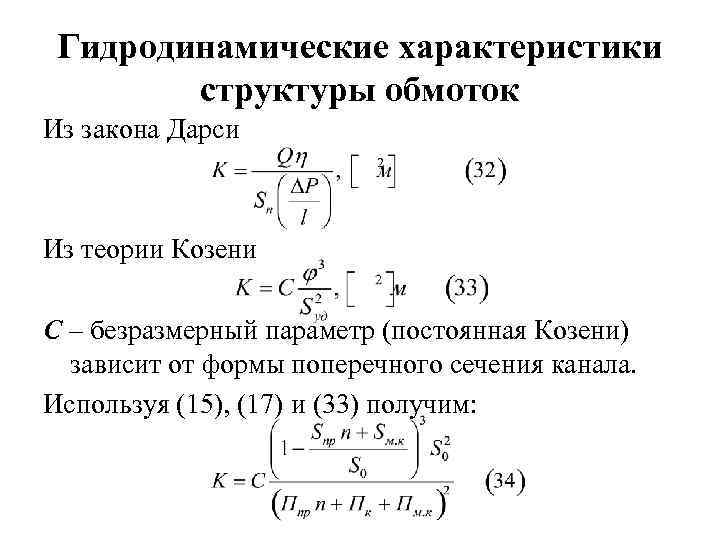

> Гидродинамические характеристики   структуры обмоток Из закона Дарси  Из теории Козени Гидродинамические характеристики структуры обмоток Из закона Дарси Из теории Козени С – безразмерный параметр (постоянная Козени) зависит от формы поперечного сечения канала. Используя (15), (17) и (33) получим:

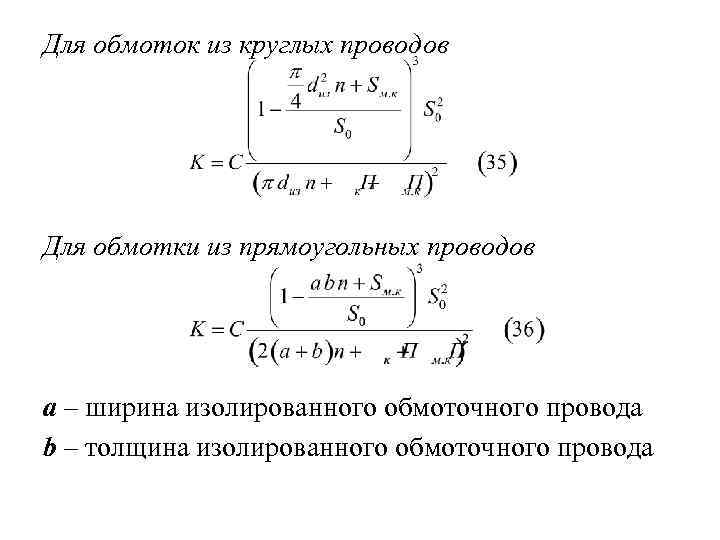

>Для обмоток из круглых проводов Для обмотки из прямоугольных проводов а – ширина изолированного Для обмоток из круглых проводов Для обмотки из прямоугольных проводов а – ширина изолированного обмоточного провода b – толщина изолированного обмоточного провода

>Если обмотка не содержит межкатушечных прокладок Для круглых проводов  Для прямоугольных проводов Если обмотка не содержит межкатушечных прокладок Для круглых проводов Для прямоугольных проводов

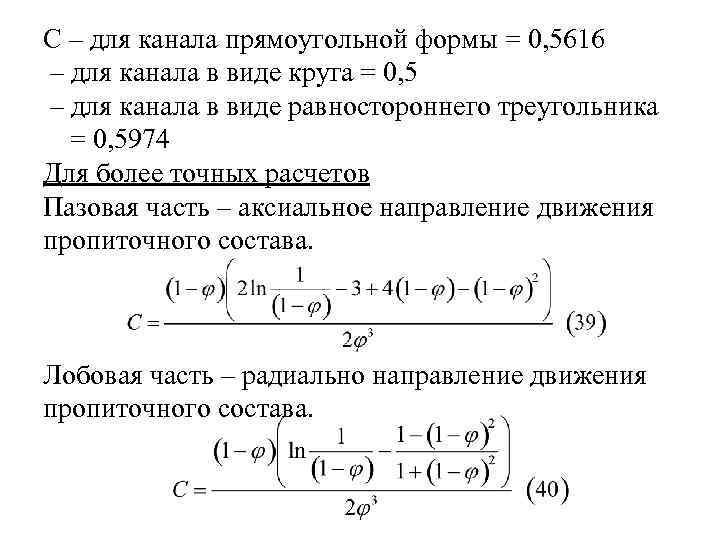

>С – для канала прямоугольной формы = 0, 5616 – для канала в виде С – для канала прямоугольной формы = 0, 5616 – для канала в виде круга = 0, 5 – для канала в виде равностороннего треугольника = 0, 5974 Для более точных расчетов Пазовая часть – аксиальное направление движения пропиточного состава. Лобовая часть – радиально направление движения пропиточного состава.
