Оценка освещения Выполнили Чериканов Илья Путина Виктория

Оценка освещения Выполнили: Чериканов Илья Путина Виктория Абалихина Екатерина Бабашко Яна Романова Людмила

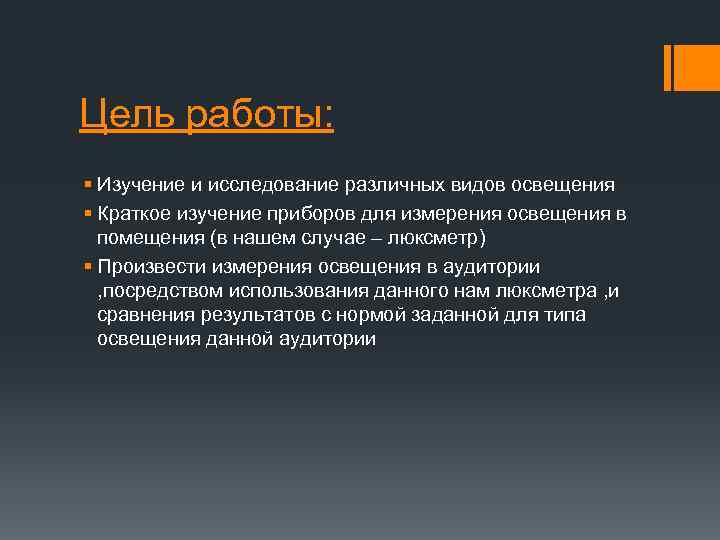

Цель работы: § Изучение и исследование различных видов освещения § Краткое изучение приборов для измерения освещения в помещения (в нашем случае – люксметр) § Произвести измерения освещения в аудитории , посредством использования данного нам люксметра , и сравнения результатов с нормой заданной для типа освещения данной аудитории

Что такое освещение? § Освещение - это процесс, благодаря которому пространство наполняется светом и все находящиеся в нём предметы становятся видимыми. Так же освещением называют оборудование требуемое для создания видимости объектов в определенном пространстве. § В соответствии с термином можно сказать , что освещение требуется для создания видимости в определенной области и соответственно комфорта и сохранения здоровья зрения.

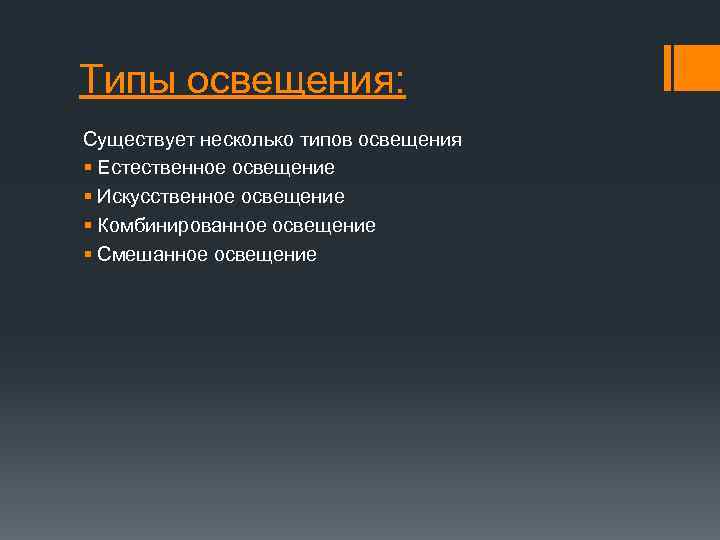

Типы освещения: Существует несколько типов освещения § Естественное освещение § Искусственное освещение § Комбинированное освещение § Смешанное освещение

Естественное освещение § Обеспечение достаточности естественного освещения достигается в первую очередь правильным расположением здания по сторонам горизонта и соблюдением разрывов между зданием школы и противостоящими. Ориентация школьного здания по сторонам горизонта предпочтительнее окнами на юг и юго-восток, при этом в помещение попадает максимальный поток рассеянного света и естественная освещенность во все сезоны годы выше, нежели при ориентации окон на восток или запад.

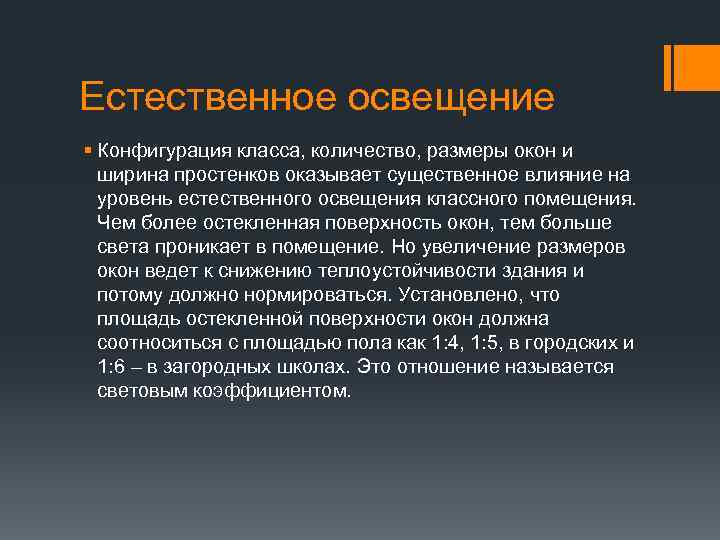

Естественное освещение § Конфигурация класса, количество, размеры окон и ширина простенков оказывает существенное влияние на уровень естественного освещения классного помещения. Чем более остекленная поверхность окон, тем больше света проникает в помещение. Но увеличение размеров окон ведет к снижению теплоустойчивости здания и потому должно нормироваться. Установлено, что площадь остекленной поверхности окон должна соотноситься с площадью пола как 1: 4, 1: 5, в городских и 1: 6 – в загородных школах. Это отношение называется световым коэффициентом.

Естественное освещение § На достаточность естественного освещения влияют чистота и качество стекол. Запыленные, загрязненные стекла так же, как и волнистые, задерживают до 50% световых лучей. Поэтому на чистоту стекол необходимо обращать особое внимание. Кроме того, на освещенность класса оказывает влияние и ряд других факторов: окраска и отделка стен и потолков, мебели; цветы заслоняющие просвет окон, и т. д. § Объективным критерием оценки достаточности освещенности на рабочем месте является люксометрия – измерение освещенности специальным прибором – люксметром. Блесткость (слепимость) может быть уменьшена применением матовой окраски мебели, стен и потолка, сведением к минимуму остекления шкафов и витрин, стендов. Слепящее действие солнечных лучей в мае, июне и сентябре (при ориентации окон на юг) устранимо легко раздвигающимися светлыми шторами или занавесками на окнах.

Искусственное освещение § Искусственное освещение – это освещение , которое создается искусственным источником света. Такими источниками света являются : Люминисцентные лампы , лампы накаливания , светодиоды , дуговые лампы § Достаточность искусственного освещения обеспечивается количеством применяемых ламп и их мощностью. Уровень освещенности определяется либо на рабочем месте люксометром , либо по отношению к полу по удельной мощности светового потока. В настоящее время используются лампа двух типов : Люминисцентные и лампы накаливания. При лампах накаливания освещенность рабочего места должны быть не менее 150 лк.

Искусственное освещение § Искусственное освещение подразделяется на рабочее, аварийное, дежурное и охранное. § Рабочее освещение – освещение, обеспечивающее нормируемые осветительные условия (освещенность, качество освещения) в помещениях и в местах производства работ вне зданий. § Аварийное освещение, в свою очередь, подразделяется на эвакуационное и освещение безопасности. § Эвакуационное освещение – освещение, предназначенное для эвакуации людей из помещения при аварийном отключении рабочего освещения. Эвакуационное освещение должно обеспечивать наименьшую освещенность на полу основных проходов и на ступенях лестниц: в помещениях – 0, 5 лк, на открытых территориях – 0, 2 лк.

Искусственное освещение § Освещение безопасности – освещение, необходимое для продолжения работы при аварийном отключении рабочего освещения. Оно предусматривается в случаях, когда отключение рабочего освещения и связанное с этим нарушение обслуживания оборудования и механизмов может вызвать взрыв, пожар, отравление людей, длительный сбой технологического процесса, нарушение работы объектов, обеспечивающих жизнедеятельность населения. Освещение безопасности должно обеспечивать на рабочих поверхностях наименьшую освещенность в размере 5 % от рабочего, но не менее 2 лк внутри здания и 1 лк – на территории предприятия.

Искусственное освещение § Дежурное освещение предназначено для освещения помещений в нерабочее время. § Охранное освещение предусматривается вдоль границ территорий, охраняемых в разное время. При этом освещенность должна быть не менее 0, 5 лк.

Смешанное освещение § Существующий взгляд на несовместимость естественного света с искусственным вследствие различной длины волн света не оправдался на практике. Биологический эффект освещенности зависит от ее достаточности. Поэтому снижение зрительной функции наступает не от смешанного освещения, а от недостаточности естественного света. В таких случаях необходимо дополнительно включать электрический свет.

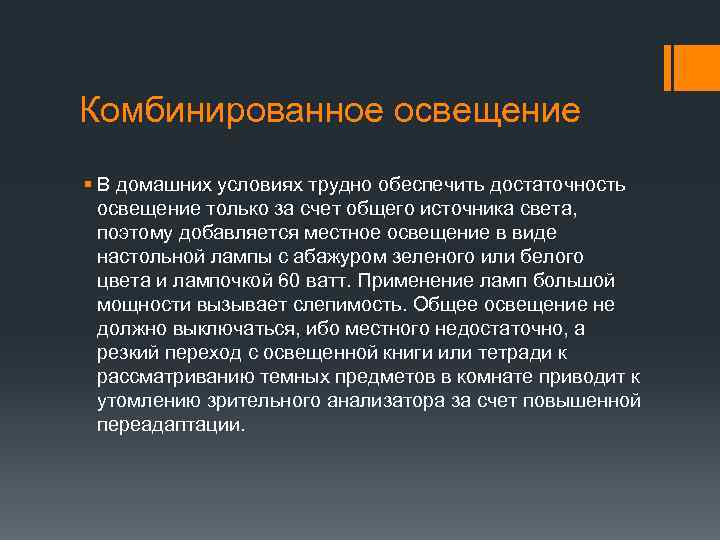

Комбинированное освещение § В домашних условиях трудно обеспечить достаточность освещение только за счет общего источника света, поэтому добавляется местное освещение в виде настольной лампы с абажуром зеленого или белого цвета и лампочкой 60 ватт. Применение ламп большой мощности вызывает слепимость. Общее освещение не должно выключаться, ибо местного недостаточно, а резкий переход с освещенной книги или тетради к рассматриванию темных предметов в комнате приводит к утомлению зрительного анализатора за счет повышенной переадаптации.

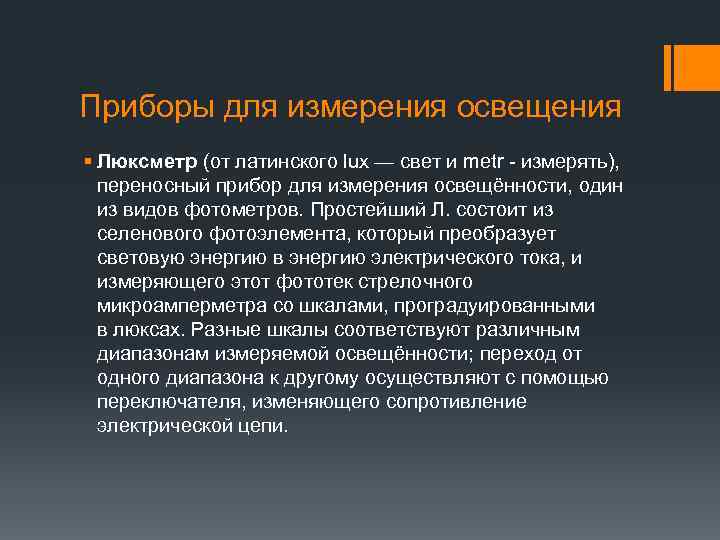

Приборы для измерения освещения § Люксметр (от латинского lux — свет и metr - измерять), переносный прибор для измерения освещённости, один из видов фотометров. Простейший Л. состоит из селенового фотоэлемента, который преобразует световую энергию в энергию электрического тока, и измеряющего этот фототек стрелочного микроамперметра со шкалами, проградуированными в люксах. Разные шкалы соответствуют различным диапазонам измеряемой освещённости; переход от одного диапазона к другому осуществляют с помощью переключателя, изменяющего сопротивление электрической цепи.

На данном изображении мы видим прибор под названием «Люксметр» , который был описан в предыдущем слайде 1) 2) 3) В первом пункте изображен ДАТЧИК приема световых лучей , с помощью которого передаются данные о освещении на прибор Во втором пункте мы видим дисплей прибора , который изображает в цифровом варианте обработанные данные о освещение , принятые с датчика на прибор (п. 1) В третьем пункте изображена панель управления настройками прибора. В них входят : Кнопка включения , кнопка задержки результата (блокировка датчика), кнопка смены чувствительности прибора (датчика)

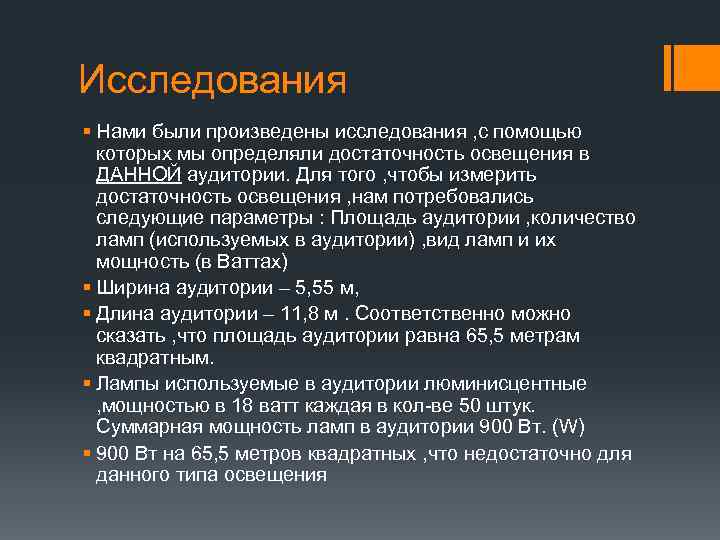

Исследования § Нами были произведены исследования , с помощью которых мы определяли достаточность освещения в ДАННОЙ аудитории. Для того , чтобы измерить достаточность освещения , нам потребовались следующие параметры : Площадь аудитории , количество ламп (используемых в аудитории) , вид ламп и их мощность (в Ваттах) § Ширина аудитории – 5, 55 м, § Длина аудитории – 11, 8 м. Соответственно можно сказать , что площадь аудитории равна 65, 5 метрам квадратным. § Лампы используемые в аудитории люминисцентные , мощностью в 18 ватт каждая в кол-ве 50 штук. Суммарная мощность ламп в аудитории 900 Вт. (W) § 900 Вт на 65, 5 метров квадратных , что недостаточно для данного типа освещения

Измерение: Коэффициент заглубления § Коэффициентом заглубления называется отношение высоты верхнего края окна над полом к глубине помещения. Согласно гигиеническим нормам он должен быть равен 1: 2, т. е. глубина помещения не должна превышать расстояния от верхнего края окна до пола более, чем в два раза. Тогда освещенность отдаленных мест помещения будет достаточной. Пример: § Высота верхнего края окна над полом 3. 0 м, глубина класса 7 м. § Решение: Определяем коэффициент заглубления (Кзагл) КЗ = 3 м: 7 м = 1, 25 В Соответствии с примером произведем собственные измерения
