ОЦЕНКА КАЧЕСТВА ИСПЫТАНИЙ ПГС НА ГЕРМЕТИЧНОСТЬ Управление качеством

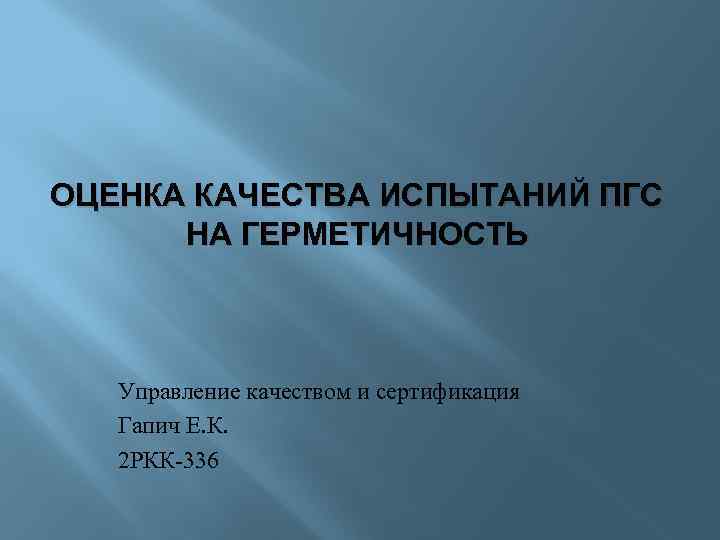

ОЦЕНКА КАЧЕСТВА ИСПЫТАНИЙ ПГС НА ГЕРМЕТИЧНОСТЬ Управление качеством и сертификация Гапич Е. К. 2 РКК-336

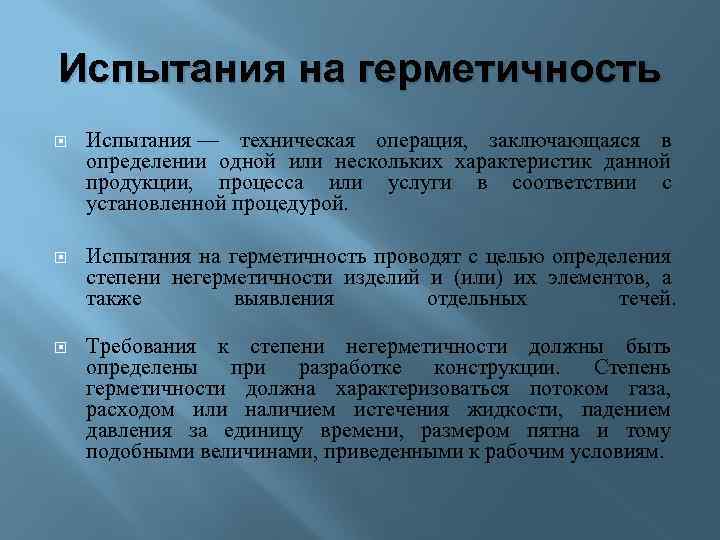

Испытания на герметичность Испытания — техническая операция, заключающаяся в определении одной или нескольких характеристик данной продукции, процесса или услуги в соответствии с установленной процедурой. Испытания на герметичность проводят с целью определения степени негерметичности изделий и (или) их элементов, а также выявления отдельных течей. Требования к степени негерметичности должны быть определены при разработке конструкции. Степень герметичности должна характеризоваться потоком газа, расходом или наличием истечения жидкости, падением давления за единицу времени, размером пятна и тому подобными величинами, приведенными к рабочим условиям.

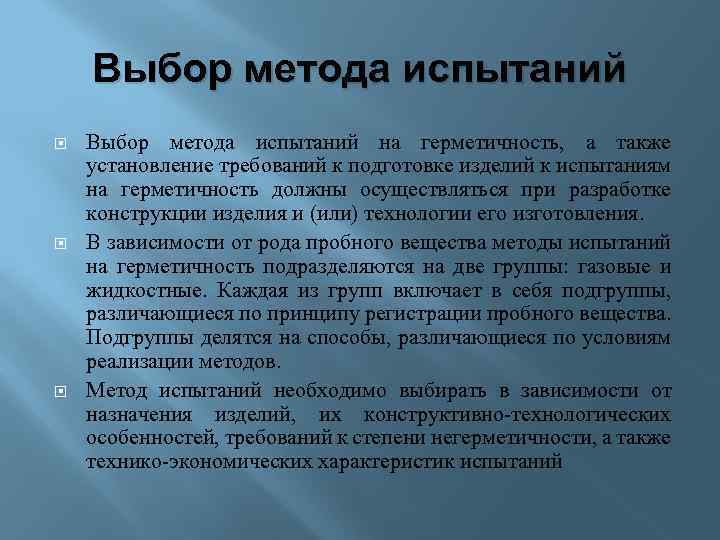

Выбор метода испытаний Выбор метода испытаний на герметичность, а также установление требований к подготовке изделий к испытаниям на герметичность должны осуществляться при разработке конструкции изделия и (или) технологии его изготовления. В зависимости от рода пробного вещества методы испытаний на герметичность подразделяются на две группы: газовые и жидкостные. Каждая из групп включает в себя подгруппы, различающиеся по принципу регистрации пробного вещества. Подгруппы делятся на способы, различающиеся по условиям реализации методов. Метод испытаний необходимо выбирать в зависимости от назначения изделий, их конструктивно-технологических особенностей, требований к степени негерметичности, а также технико-экономических характеристик испытаний

Объект испытаний Топливный бак КА

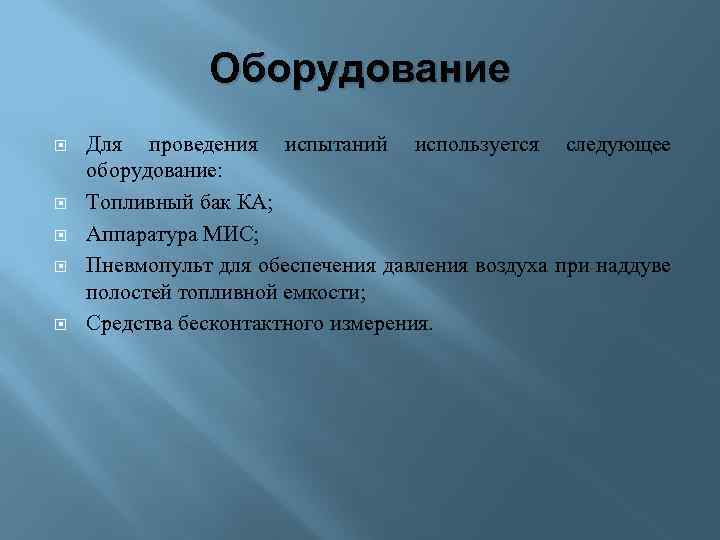

Оборудование Для проведения испытаний используется следующее оборудование: Топливный бак КА; Аппаратура МИС; Пневмопульт для обеспечения давления воздуха при наддуве полостей топливной емкости; Средства бесконтактного измерения.

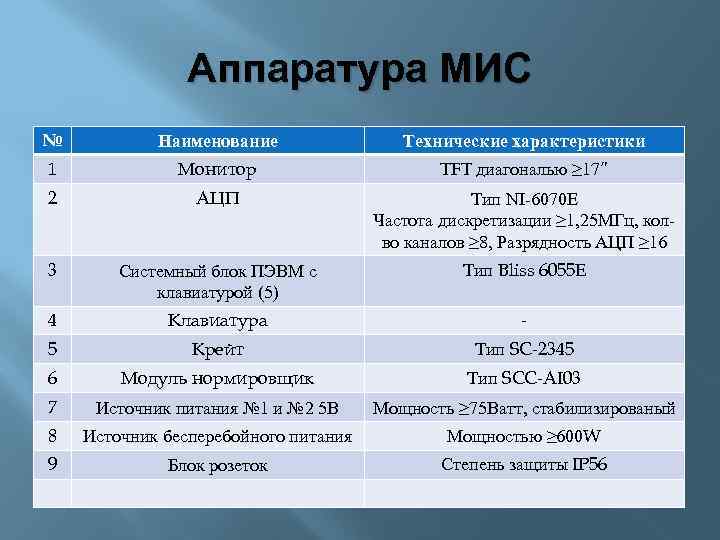

Аппаратура МИС № Наименование Технические характеристики 1 Монитор TFT диагональю ≥ 17” 2 АЦП Тип NI-6070 E Частота дискретизации ≥ 1, 25 МГц, колво каналов ≥ 8, Разрядность АЦП ≥ 16 3 Системный блок ПЭВМ с клавиатурой (5) Тип Bliss 6055 E 4 Клавиатура - 5 Крейт Тип SC-2345 6 Модуль нормировщик Тип SCC-AI 03 7 Источник питания № 1 и № 2 5 В Мощность ≥ 75 Ватт, стабилизированый 8 Источник бесперебойного питания Мощностью ≥ 600 W 9 Блок розеток Степень защиты IP 56

Оценка качества — это совокупность операций, выполняемых с целью оценки соответствия конкретной продукции установленным требованиям. Требования устанавливаются в технических регламентах, стандартах, технических условиях, контрактах, технических заданиях на проектирование продукции. Носителем установленных требований могут быть также стандартные образцы, образцы-эталоны, товары-аналоги. Невыполнение требования является несоответствием.

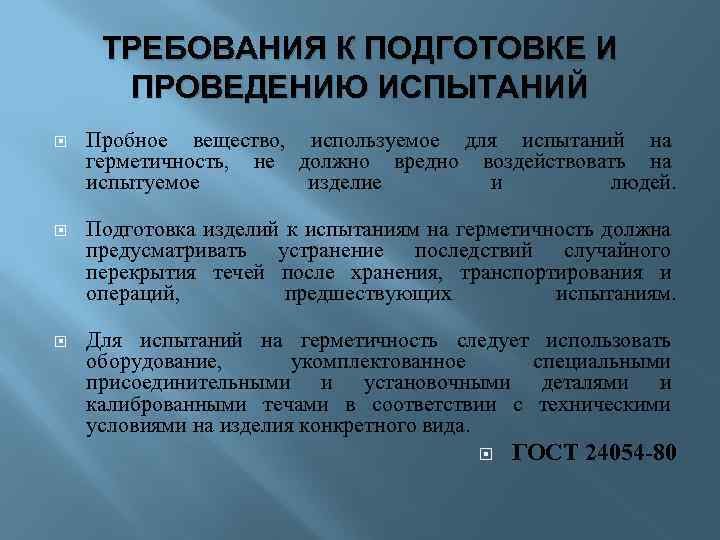

ТРЕБОВАНИЯ К ПОДГОТОВКЕ И ПРОВЕДЕНИЮ ИСПЫТАНИЙ Пробное вещество, используемое для испытаний на герметичность, не должно вредно воздействовать на испытуемое изделие и людей. Подготовка изделий к испытаниям на герметичность должна предусматривать устранение последствий случайного перекрытия течей после хранения, транспортирования и операций, предшествующих испытаниям. Для испытаний на герметичность следует использовать оборудование, укомплектованное специальными присоединительными и установочными деталями и калиброванными течами в соответствии с техническими условиями на изделия конкретного вида. ГОСТ 24054 -80

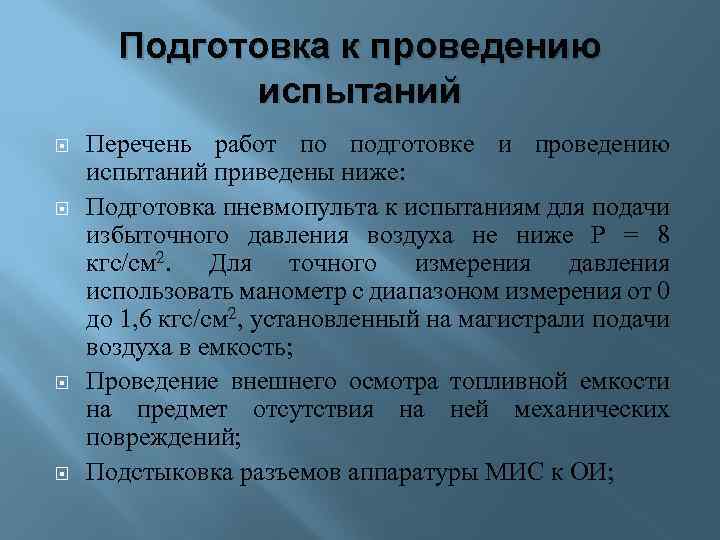

Подготовка к проведению испытаний Перечень работ по подготовке и проведению испытаний приведены ниже: Подготовка пневмопульта к испытаниям для подачи избыточного давления воздуха не ниже Р = 8 кгс/см 2. Для точного измерения давления использовать манометр с диапазоном измерения от 0 до 1, 6 кгс/см 2, установленный на магистрали подачи воздуха в емкость; Проведение внешнего осмотра топливной емкости на предмет отсутствия на ней механических повреждений; Подстыковка разъемов аппаратуры МИС к ОИ;

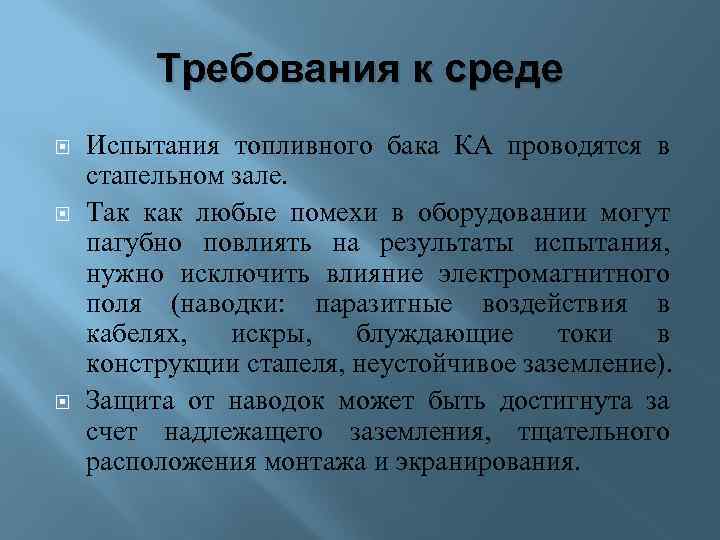

Требования к среде Испытания топливного бака КА проводятся в стапельном зале. Так как любые помехи в оборудовании могут пагубно повлиять на результаты испытания, нужно исключить влияние электромагнитного поля (наводки: паразитные воздействия в кабелях, искры, блуждающие токи в конструкции стапеля, неустойчивое заземление). Защита от наводок может быть достигнута за счет надлежащего заземления, тщательного расположения монтажа и экранирования.

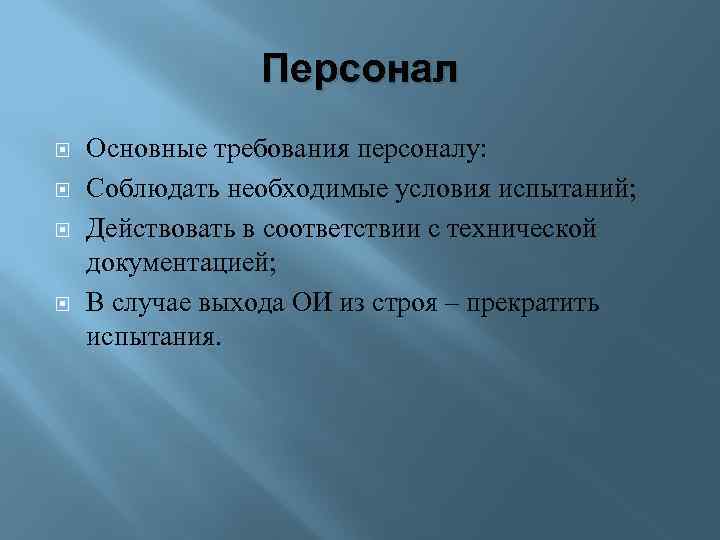

Персонал Основные требования персоналу: Соблюдать необходимые условия испытаний; Действовать в соответствии с технической документацией; В случае выхода ОИ из строя – прекратить испытания.

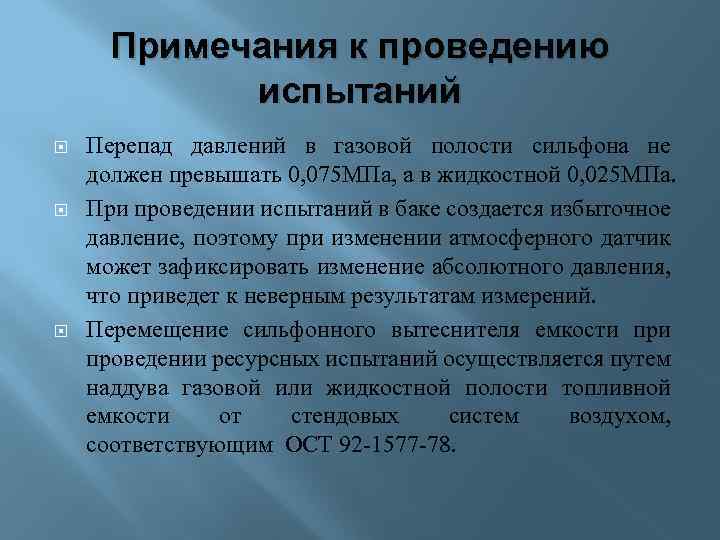

Примечания к проведению испытаний Перепад давлений в газовой полости сильфона не должен превышать 0, 075 МПа, а в жидкостной 0, 025 МПа. При проведении испытаний в баке создается избыточное давление, поэтому при изменении атмосферного датчик может зафиксировать изменение абсолютного давления, что приведет к неверным результатам измерений. Перемещение сильфонного вытеснителя емкости проведении ресурсных испытаний осуществляется путем наддува газовой или жидкостной полости топливной емкости от стендовых систем воздухом, соответствующим ОСТ 92 -1577 -78.

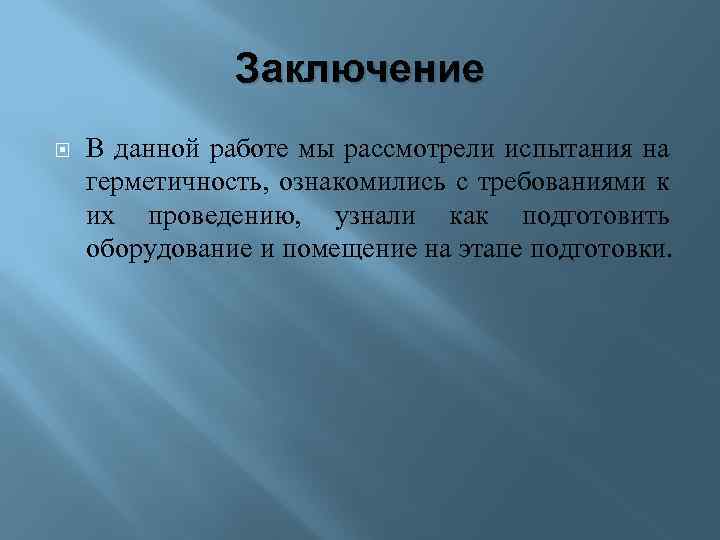

Заключение В данной работе мы рассмотрели испытания на герметичность, ознакомились с требованиями к их проведению, узнали как подготовить оборудование и помещение на этапе подготовки.
