ОЦЕНКА ДЕФЕКТНОСТИ ДОРОЖНЫХ КОНСТРУКЦИЙ ОЦЕНКА ДЕФЕКТНОСТИ ДОРОЖНЫХ КОНСТРУКЦИЙ

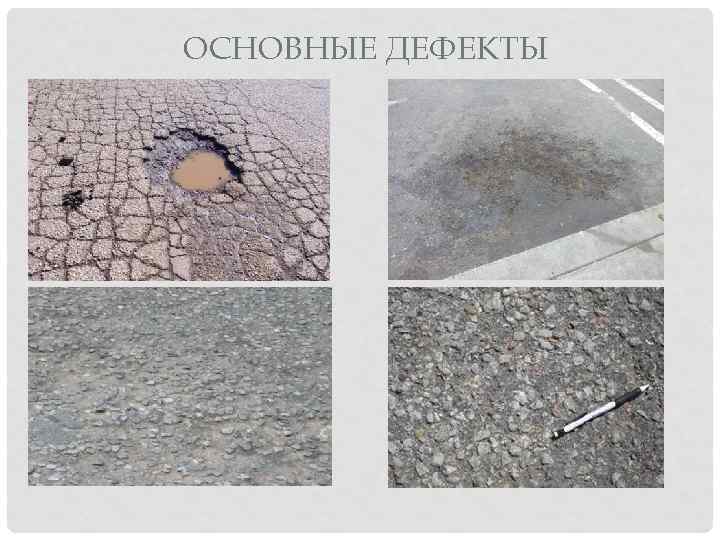

ОСНОВНЫЕ ДЕФЕКТЫ ОСНОВНЫЕ ДЕФЕКТЫ

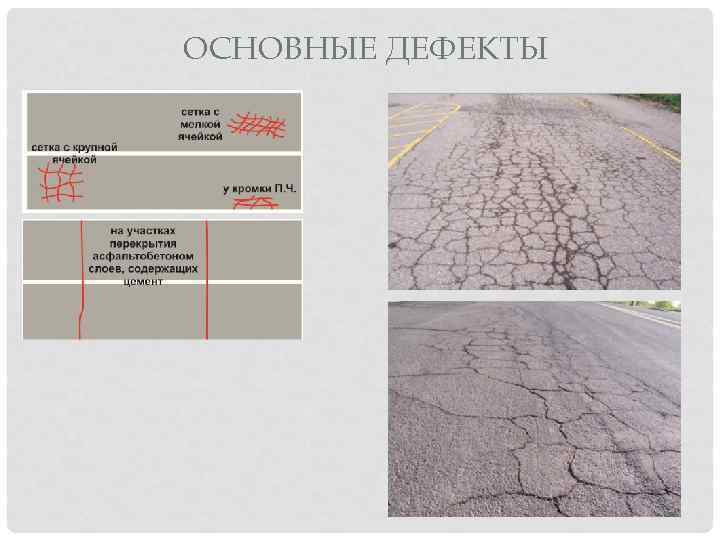

ОСНОВНЫЕ ДЕФЕКТЫ ОСНОВНЫЕ ДЕФЕКТЫ

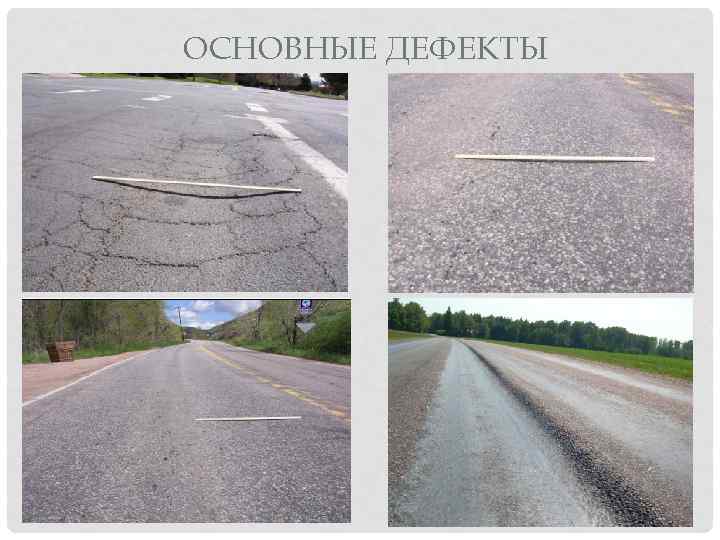

ОСНОВНЫЕ ДЕФЕКТЫ ОСНОВНЫЕ ДЕФЕКТЫ

ОСНОВНЫЕ ДЕФЕКТЫ ОСНОВНЫЕ ДЕФЕКТЫ

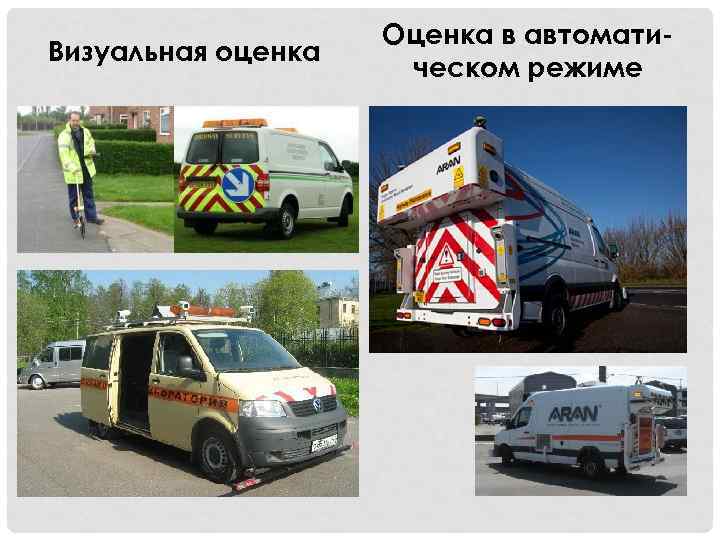

Визуальная оценка Оценка в автоматическом режиме Визуальная оценка Оценка в автоматическом режиме

ВИЗУАЛЬНАЯ ОЦЕНКА ОДН 218. 0. 006 -2002 «Правила диагностики и оценки состояния АД» Рекомендуемое ВИЗУАЛЬНАЯ ОЦЕНКА ОДН 218. 0. 006 -2002 «Правила диагностики и оценки состояния АД» Рекомендуемое время для проведения - ВЕСНА Однотипный участок (от 100 до 1000 м) Частные микроучастки (от 20 до 50 м)

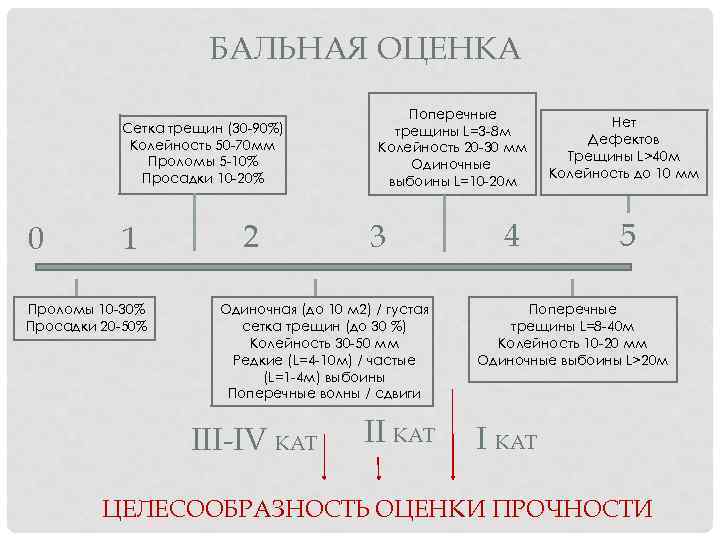

БАЛЬНАЯ ОЦЕНКА Сетка трещин (30 -90%) Колейность 50 -70 мм Проломы 5 -10% Просадки БАЛЬНАЯ ОЦЕНКА Сетка трещин (30 -90%) Колейность 50 -70 мм Проломы 5 -10% Просадки 10 -20% 0 1 Проломы 10 -30% Просадки 20 -50% 2 Поперечные трещины L=3 -8 м Колейность 20 -30 мм Одиночные выбоины L=10 -20 м 3 Одиночная (до 10 м 2) / густая сетка трещин (до 30 %) Колейность 30 -50 мм Редкие (L=4 -10 м) / частые (L=1 -4 м) выбоины Поперечные волны / сдвиги III-IV КАТ II КАТ 4 Нет Дефектов Трещины L>40 м Колейность до 10 мм 5 Поперечные трещины L=8 -40 м Колейность 10 -20 мм Одиночные выбоины L>20 м I КАТ ЦЕЛЕСООБРАЗНОСТЬ ОЦЕНКИ ПРОЧНОСТИ
