ОЦЕНКА ДЕФЕКТНОСТИ ДОРОЖНЫХ КОНСТРУКЦИЙ НОРМАТИВНЫЕ ДОКУМЕНТЫ ГОСТ

ОЦЕНКА ДЕФЕКТНОСТИ ДОРОЖНЫХ КОНСТРУКЦИЙ

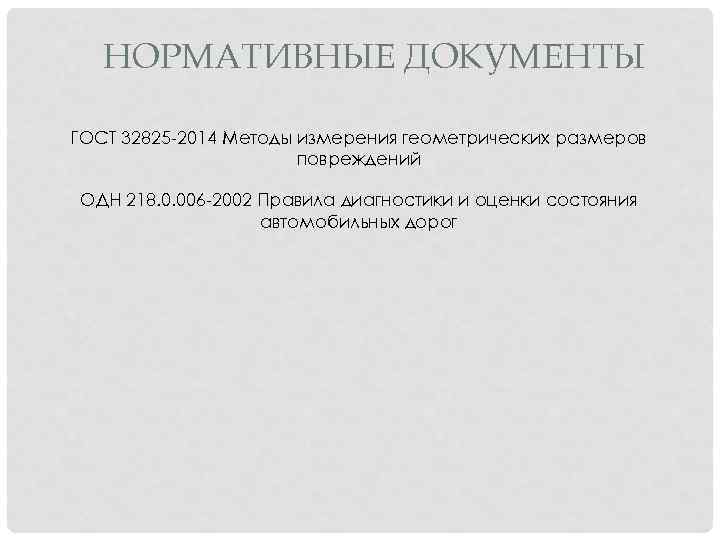

НОРМАТИВНЫЕ ДОКУМЕНТЫ ГОСТ 32825 -2014 Методы измерения геометрических размеров повреждений ОДН 218. 0. 006 -2002 Правила диагностики и оценки состояния автомобильных дорог

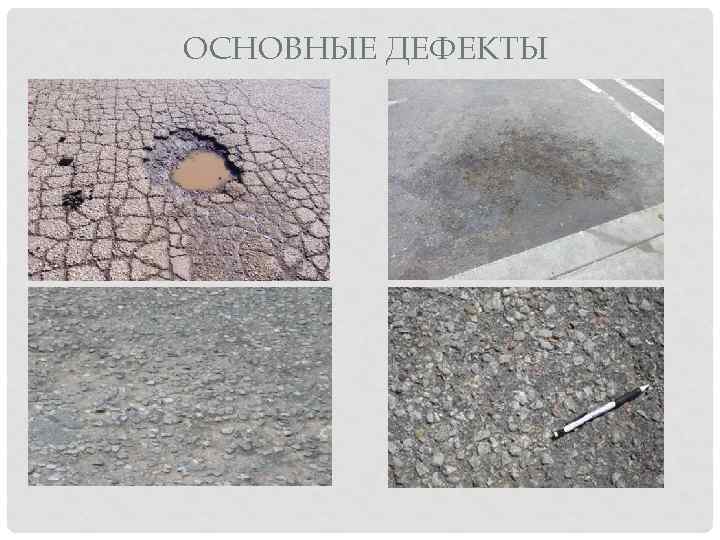

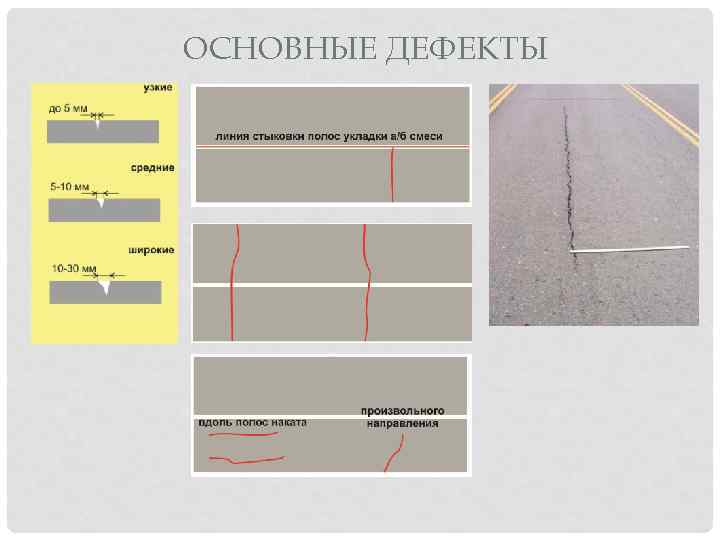

ОСНОВНЫЕ ДЕФЕКТЫ

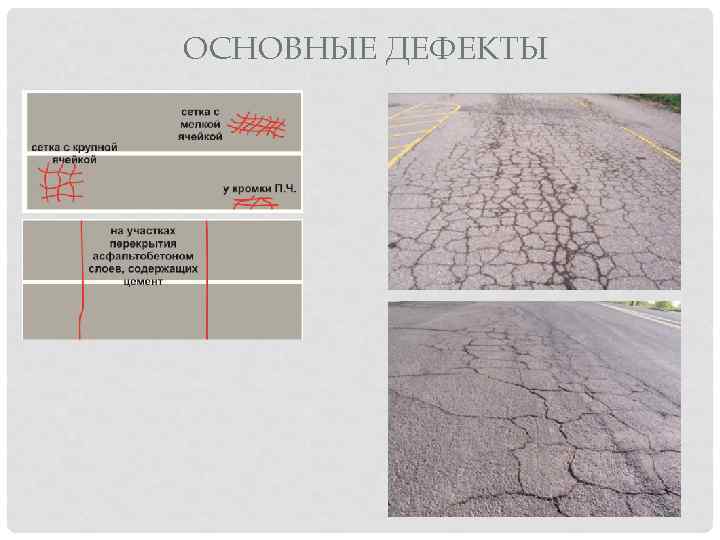

ОСНОВНЫЕ ДЕФЕКТЫ

ОСНОВНЫЕ ДЕФЕКТЫ

ОСНОВНЫЕ ДЕФЕКТЫ

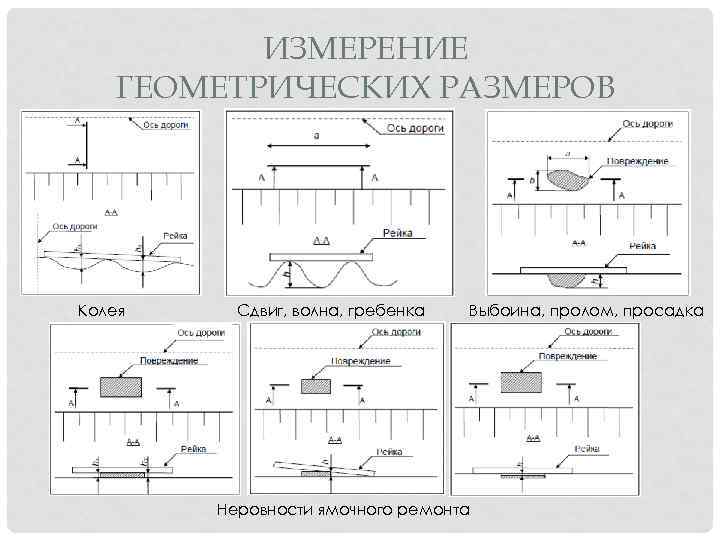

ИЗМЕРЕНИЕ ГЕОМЕТРИЧЕСКИХ РАЗМЕРОВ Колея Сдвиг, волна, гребенка Выбоина, пролом, просадка Неровности ямочного ремонта

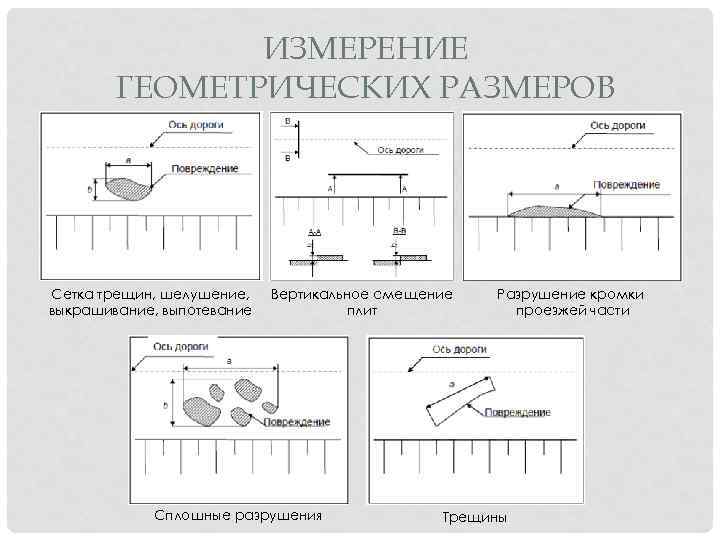

ИЗМЕРЕНИЕ ГЕОМЕТРИЧЕСКИХ РАЗМЕРОВ Сетка трещин, шелушение, выкрашивание, выпотевание Вертикальное смещение плит Сплошные разрушения Разрушение кромки проезжей части Трещины

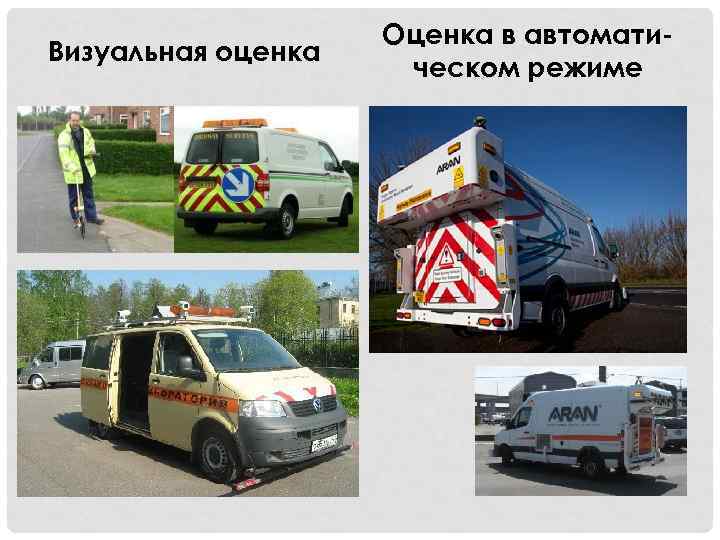

Визуальная оценка Оценка в автоматическом режиме

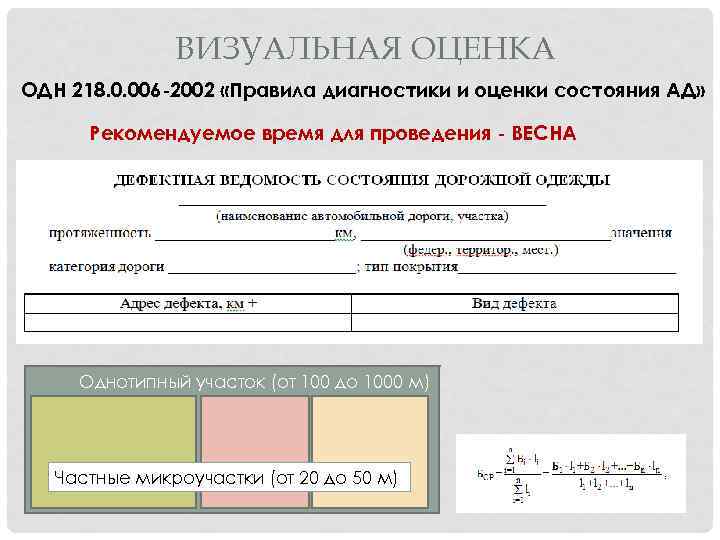

ВИЗУАЛЬНАЯ ОЦЕНКА ОДН 218. 0. 006 -2002 «Правила диагностики и оценки состояния АД» Рекомендуемое время для проведения - ВЕСНА Однотипный участок (от 100 до 1000 м) Частные микроучастки (от 20 до 50 м)

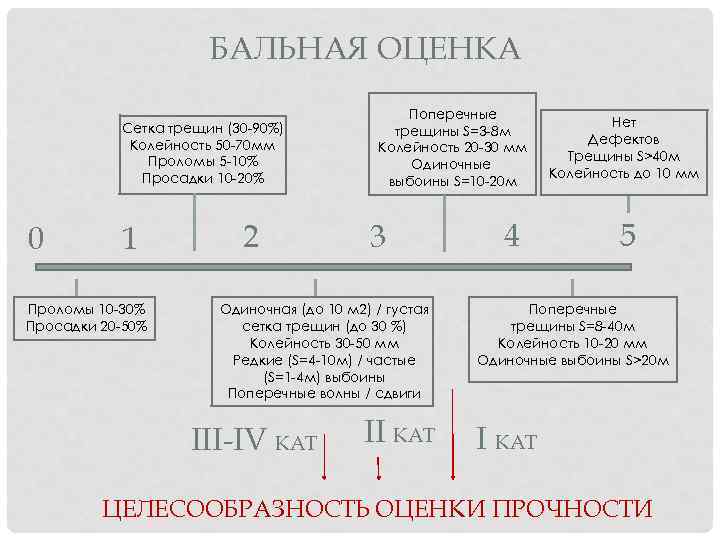

БАЛЬНАЯ ОЦЕНКА Сетка трещин (30 -90%) Колейность 50 -70 мм Проломы 5 -10% Просадки 10 -20% 0 1 Проломы 10 -30% Просадки 20 -50% 2 Поперечные трещины S=3 -8 м Колейность 20 -30 мм Одиночные выбоины S=10 -20 м 3 Одиночная (до 10 м 2) / густая сетка трещин (до 30 %) Колейность 30 -50 мм Редкие (S=4 -10 м) / частые (S=1 -4 м) выбоины Поперечные волны / сдвиги III-IV КАТ II КАТ 4 Нет Дефектов Трещины S>40 м Колейность до 10 мм 5 Поперечные трещины S=8 -40 м Колейность 10 -20 мм Одиночные выбоины S>20 м I КАТ ЦЕЛЕСООБРАЗНОСТЬ ОЦЕНКИ ПРОЧНОСТИ
