Обзор существующих технологий ограждения котлованов, методы расчетов и проектирования Аспирант Канд. техн. наук, доцент Д-р техн. наук, профессор Санкт-Петербург 2011 Сапин Д. А. ; Конюшков В. В. ; Мангушев Р. А.

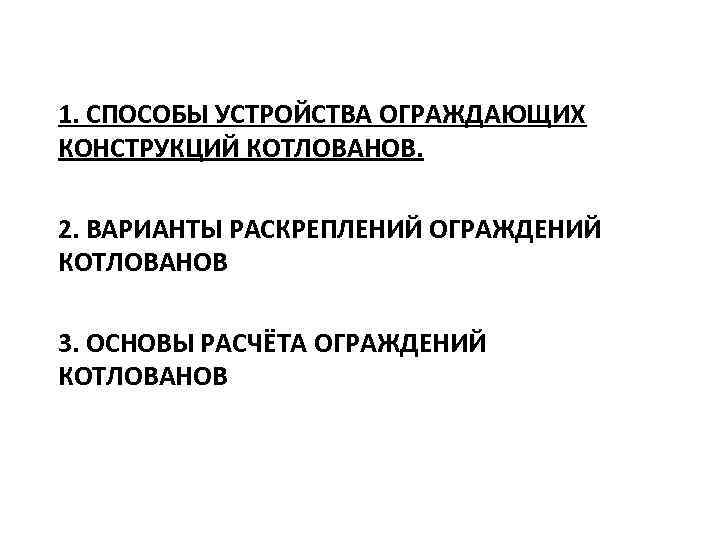

1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 2. ВАРИАНТЫ РАСКРЕПЛЕНИЙ ОГРАЖДЕНИЙ КОТЛОВАНОВ 3. ОСНОВЫ РАСЧЁТА ОГРАЖДЕНИЙ КОТЛОВАНОВ

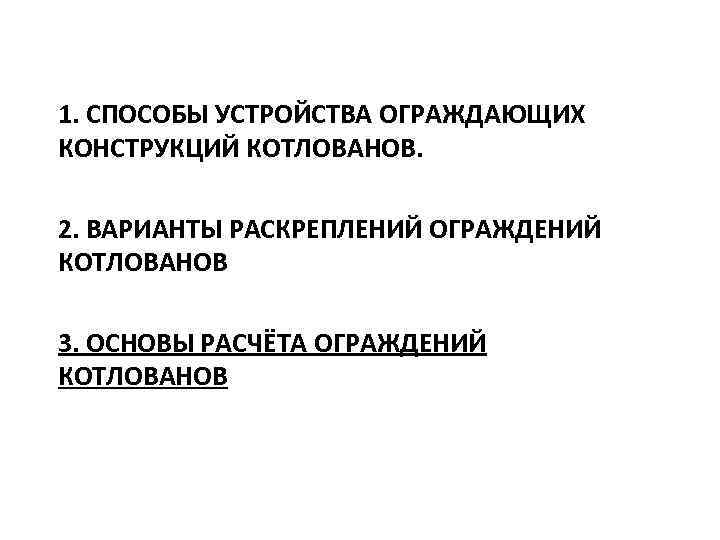

1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 2. ВАРИАНТЫ РАСКРЕПЛЕНИЙ ОГРАЖДЕНИЙ КОТЛОВАНОВ 3. ОСНОВЫ РАСЧЁТА ОГРАЖДЕНИЙ КОТЛОВАНОВ
1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 1. Устройство естественных откосов

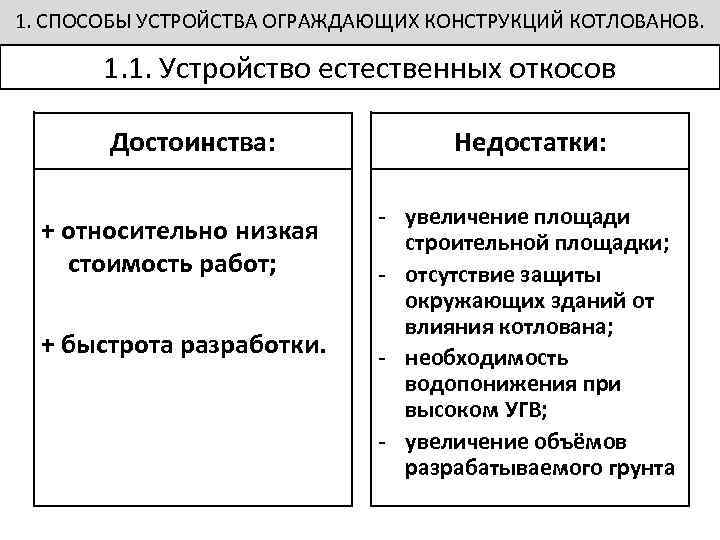

1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 1. Устройство естественных откосов Достоинства: + относительно низкая стоимость работ; + быстрота разработки. Недостатки: - увеличение площади строительной площадки; - отсутствие защиты окружающих зданий от влияния котлована; - необходимость водопонижения при высоком УГВ; - увеличение объёмов разрабатываемого грунта
1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 2. Щитовые ограждения

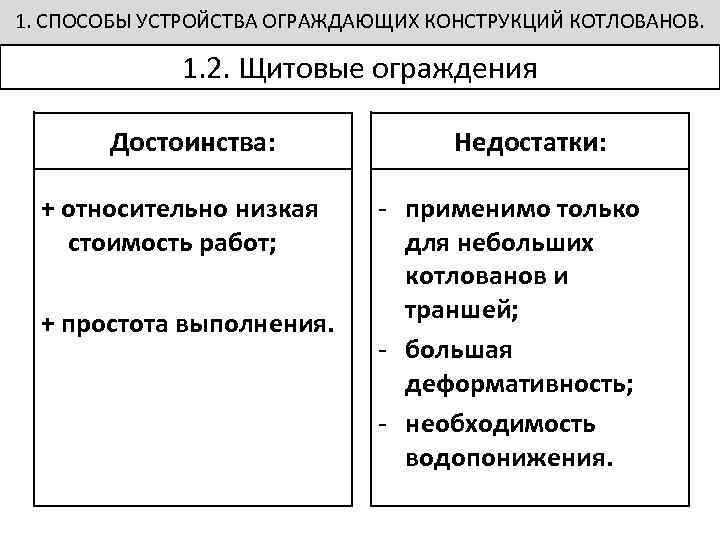

1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 2. Щитовые ограждения Достоинства: + относительно низкая стоимость работ; + простота выполнения. Недостатки: - применимо только для небольших котлованов и траншей; - большая деформативность; - необходимость водопонижения.
1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 3. Балочные ограждения

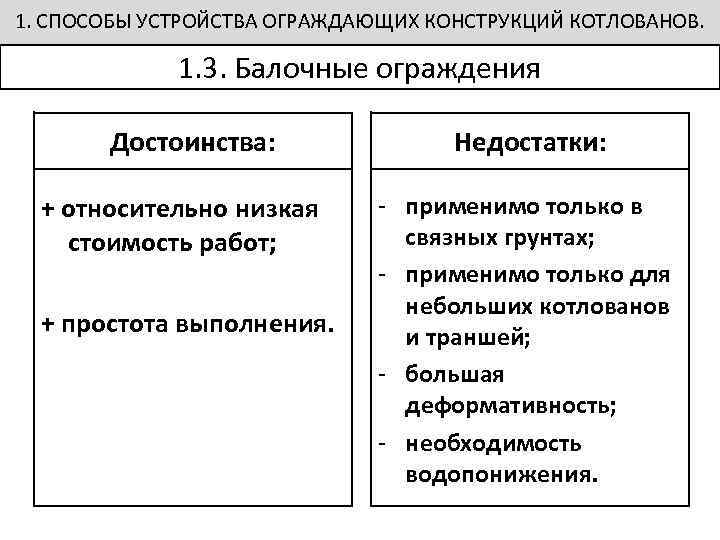

1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 3. Балочные ограждения Достоинства: + относительно низкая стоимость работ; + простота выполнения. Недостатки: - применимо только в связных грунтах; - применимо только для небольших котлованов и траншей; - большая деформативность; - необходимость водопонижения.
1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 4. Металлические сваи
1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 4. Металлические сваи Достоинства: + относительно низкая стоимость работ; + простота выполнения. Недостатки: - применимо только для небольших котлованов и траншей; - большая деформативность; - необходимость водопонижения.
1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 5. Шпунтовое ограждение

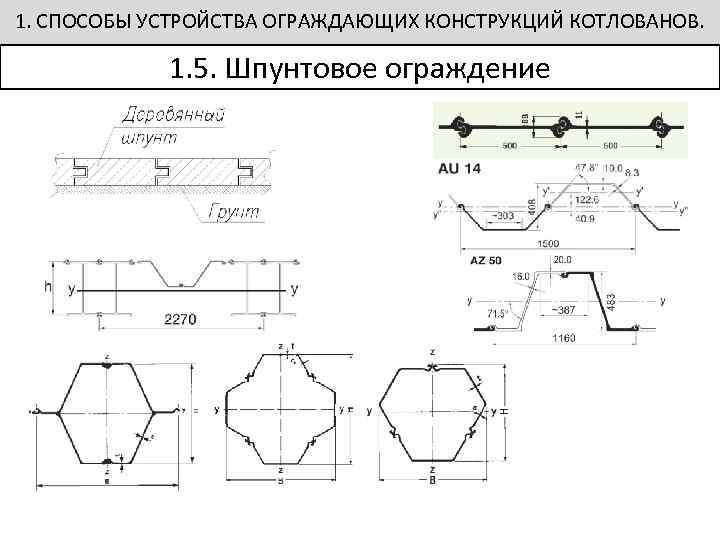

1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 5. Шпунтовое ограждение Достоинства: + возможность многократного использования; + способность воспринимать гидростатическое давление. Недостатки: - применение ограничивается, как правило глубинами котлованов 7… 10 м, при относительно хороших грунтах; - в условиях городской застройки применение не рекомендуется при наличии в основании прослоек прочных грунтов; - достаточно высокая стоимость.

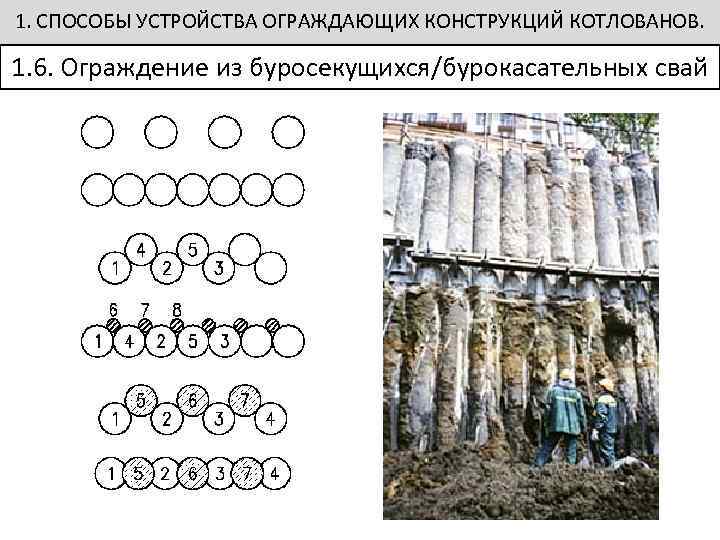

1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 6. Ограждение из буросекущихся/бурокасательных свай

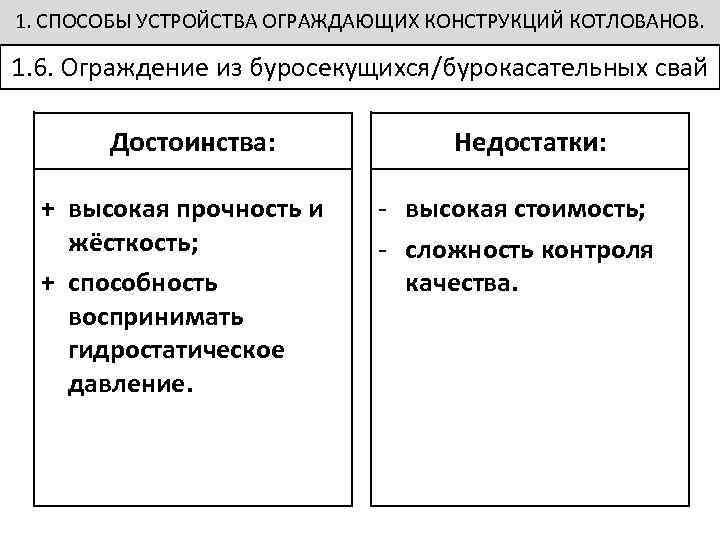

1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 6. Ограждение из буросекущихся/бурокасательных свай Достоинства: + высокая прочность и жёсткость; + способность воспринимать гидростатическое давление. Недостатки: - высокая стоимость; - сложность контроля качества.
1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 7. Ограждения по технологии jet-grouting

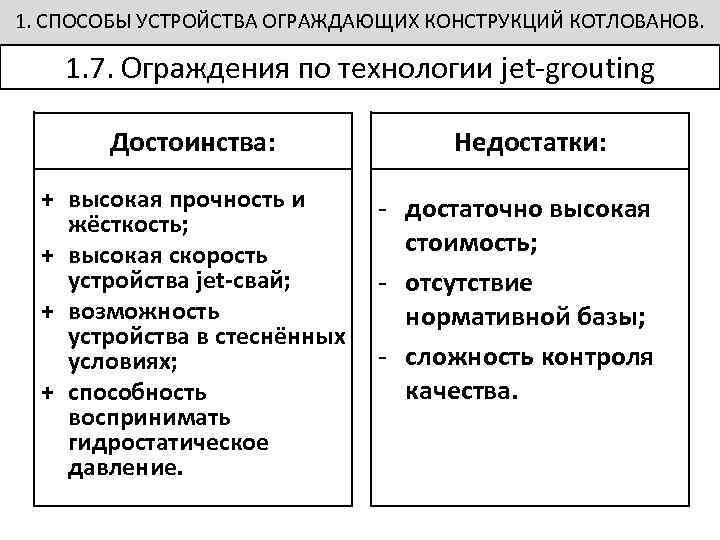

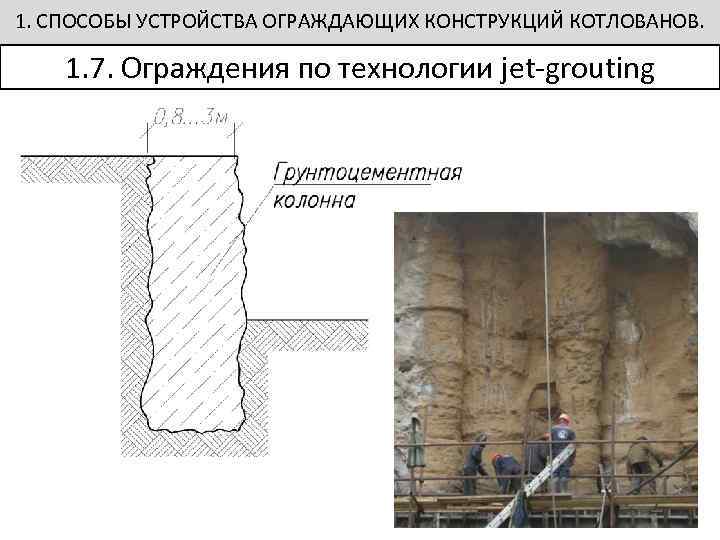

1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 7. Ограждения по технологии jet-grouting Достоинства: + высокая прочность и жёсткость; + высокая скорость устройства jet-свай; + возможность устройства в стеснённых условиях; + способность воспринимать гидростатическое давление. Недостатки: - достаточно высокая стоимость; - отсутствие нормативной базы; - сложность контроля качества.
1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 8. Стена в грунте

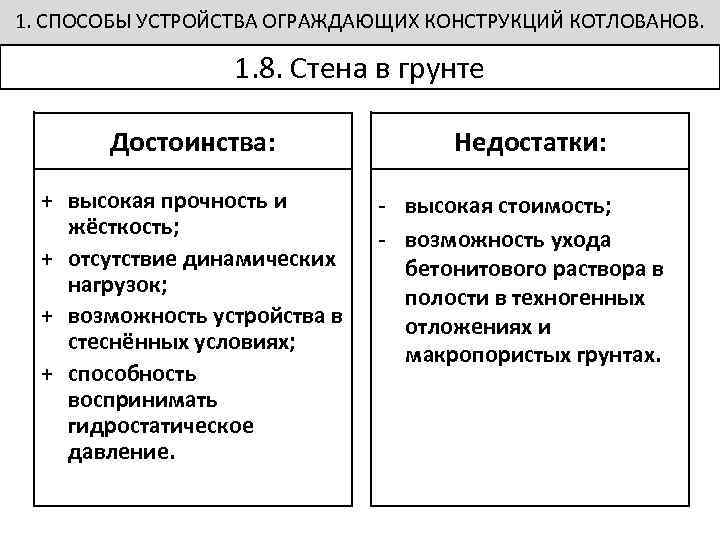

1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 1. 8. Стена в грунте Достоинства: + высокая прочность и жёсткость; + отсутствие динамических нагрузок; + возможность устройства в стеснённых условиях; + способность воспринимать гидростатическое давление. Недостатки: - высокая стоимость; - возможность ухода бетонитового раствора в полости в техногенных отложениях и макропористых грунтах.
1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 2. ВАРИАНТЫ РАСКРЕПЛЕНИЙ ОГРАЖДЕНИЙ КОТЛОВАНОВ 3. ОСНОВЫ РАСЧЁТА ОГРАЖДЕНИЙ КОТЛОВАНОВ
2. ВАРИАНТЫ РАСКРЕПЛЕНИЙ ОГРАЖДЕНИЙ КОТЛОВАНОВ. 2. 1. Земляные бермы

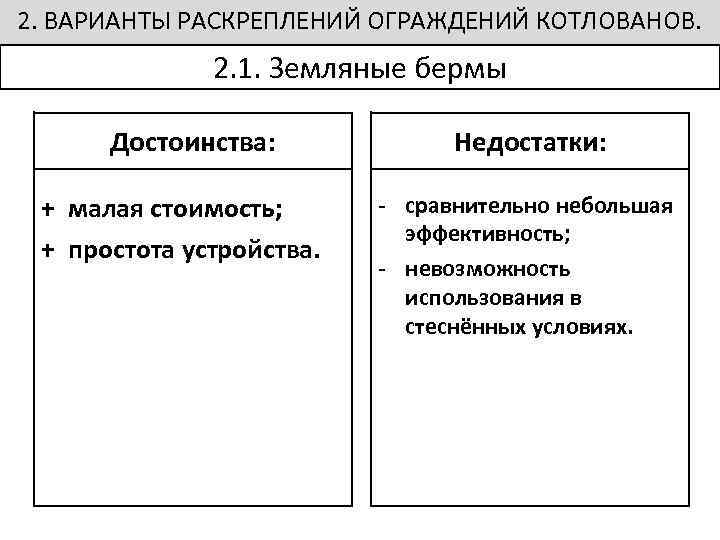

2. ВАРИАНТЫ РАСКРЕПЛЕНИЙ ОГРАЖДЕНИЙ КОТЛОВАНОВ. 2. 1. Земляные бермы Достоинства: + малая стоимость; + простота устройства. Недостатки: - сравнительно небольшая эффективность; - невозможность использования в стеснённых условиях.
2. ВАРИАНТЫ РАСКРЕПЛЕНИЙ ОГРАЖДЕНИЙ КОТЛОВАНОВ. 2. 2. Подкосы

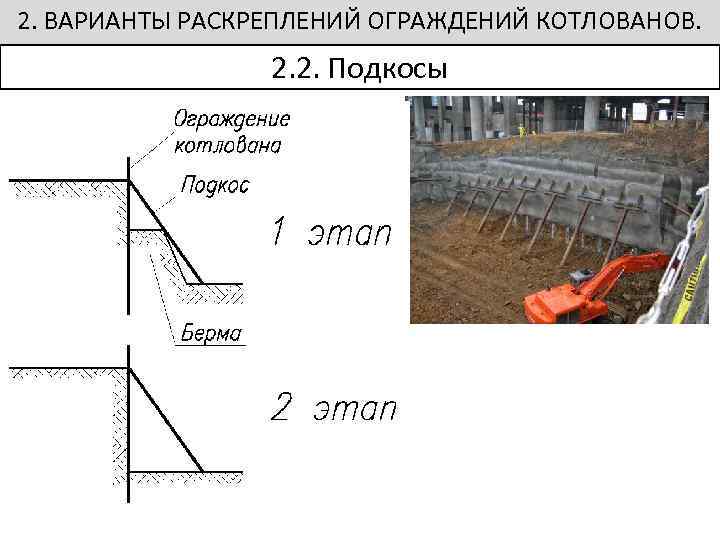

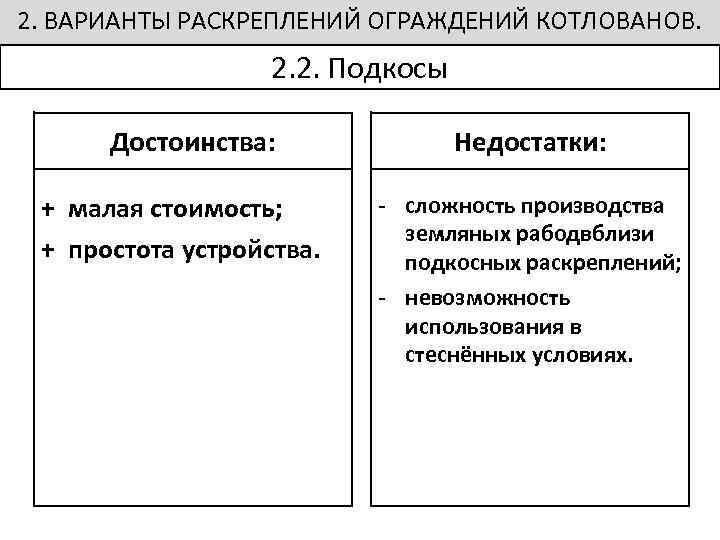

2. ВАРИАНТЫ РАСКРЕПЛЕНИЙ ОГРАЖДЕНИЙ КОТЛОВАНОВ. 2. 2. Подкосы Достоинства: + малая стоимость; + простота устройства. Недостатки: - сложность производства земляных рабодвблизи подкосных раскреплений; - невозможность использования в стеснённых условиях.
2. ВАРИАНТЫ РАСКРЕПЛЕНИЙ ОГРАЖДЕНИЙ КОТЛОВАНОВ. 2. 3. Анкерные крепления

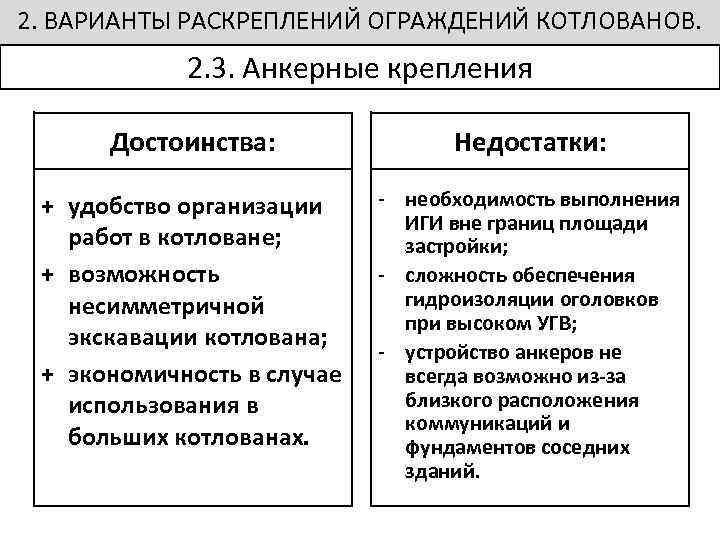

2. ВАРИАНТЫ РАСКРЕПЛЕНИЙ ОГРАЖДЕНИЙ КОТЛОВАНОВ. 2. 3. Анкерные крепления Достоинства: Недостатки: + удобство организации работ в котловане; + возможность несимметричной экскавации котлована; + экономичность в случае использования в больших котлованах. - необходимость выполнения ИГИ вне границ площади застройки; - сложность обеспечения гидроизоляции оголовков при высоком УГВ; - устройство анкеров не всегда возможно из-за близкого расположения коммуникаций и фундаментов соседних зданий.
2. ВАРИАНТЫ РАСКРЕПЛЕНИЙ ОГРАЖДЕНИЙ КОТЛОВАНОВ. 2. 4. Балочные распорные системы
2. ВАРИАНТЫ РАСКРЕПЛЕНИЙ ОГРАЖДЕНИЙ КОТЛОВАНОВ. 2. 4. Балочные распорные системы
2. ВАРИАНТЫ РАСКРЕПЛЕНИЙ ОГРАЖДЕНИЙ КОТЛОВАНОВ. 2. 4. Балочные распорные системы

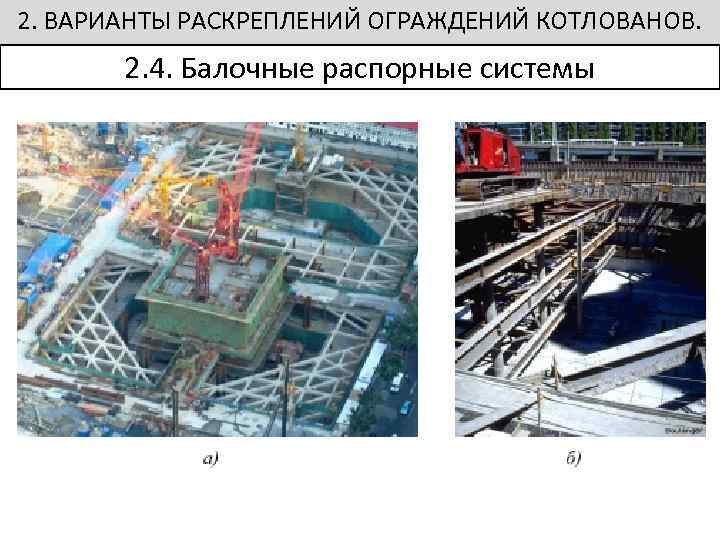

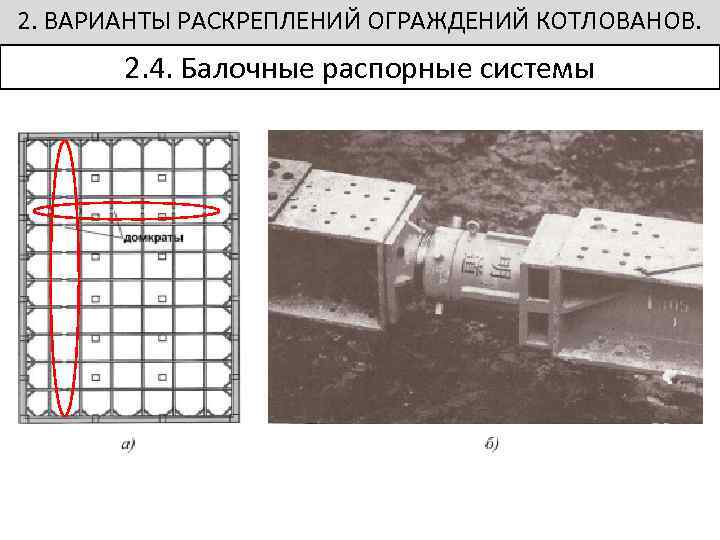

2. ВАРИАНТЫ РАСКРЕПЛЕНИЙ ОГРАЖДЕНИЙ КОТЛОВАНОВ. 2. 4. Балочные распорные системы Достоинства: + достаточно высокая жёсткость; + надёжность. Недостатки: - нерационально использование в больших котлованах ; - большой расход одноразово используемого металла.
1. СПОСОБЫ УСТРОЙСТВА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОТЛОВАНОВ. 2. ВАРИАНТЫ РАСКРЕПЛЕНИЙ ОГРАЖДЕНИЙ КОТЛОВАНОВ 3. ОСНОВЫ РАСЧЁТА ОГРАЖДЕНИЙ КОТЛОВАНОВ

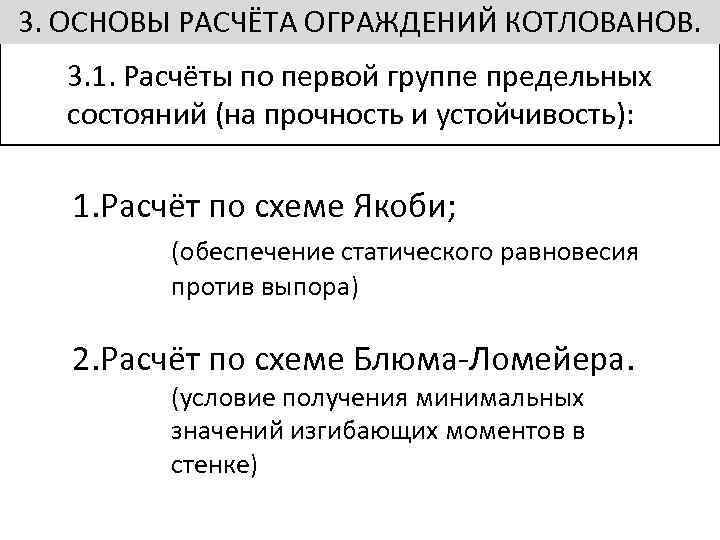

3. ОСНОВЫ РАСЧЁТА ОГРАЖДЕНИЙ КОТЛОВАНОВ. 3. 1. Расчёты по первой группе предельных состояний (на прочность и устойчивость): 1. Расчёт по схеме Якоби; (обеспечение статического равновесия против выпора) 2. Расчёт по схеме Блюма-Ломейера. (условие получения минимальных значений изгибающих моментов в стенке)

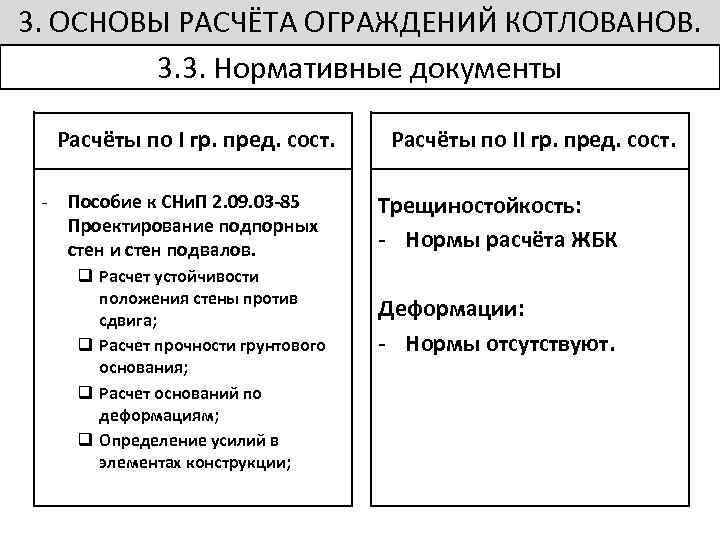

3. ОСНОВЫ РАСЧЁТА ОГРАЖДЕНИЙ КОТЛОВАНОВ. 3. 3. Нормативные документы Расчёты по I гр. пред. сост. - Пособие к СНи. П 2. 09. 03 -85 Проектирование подпорных стен и стен подвалов. q Расчет устойчивости положения стены против сдвига; q Расчет прочности грунтового основания; q Расчет оснований по деформациям; q Определение усилий в элементах конструкции; Расчёты по II гр. пред. сост. Трещиностойкость: - Нормы расчёта ЖБК Деформации: - Нормы отсутствуют.
