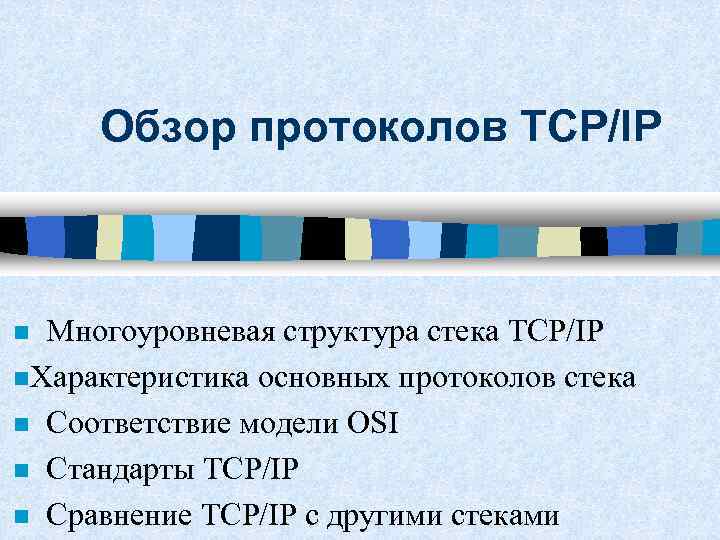

Обзор протоколов TCP/IP n Многоуровневая структура стека TCP/IP n. Характеристика основных протоколов стека n Соответствие модели OSI n Стандарты TCP/IP n Сравнение TCP/IP с другими стеками

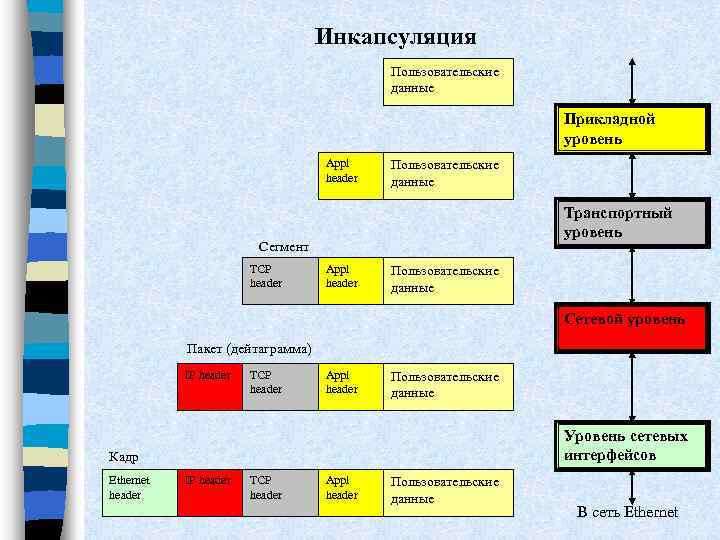

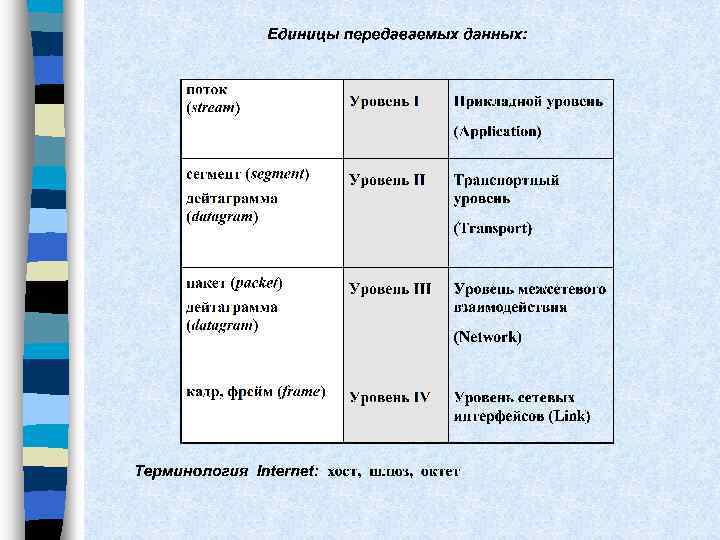

Инкапсуляция Пользовательские данные Прикладной уровень Appl header Пользовательские данные Транспортный уровень Сегмент TCP header Appl header Пользовательские данные Сетевой уровень Пакет (дейтаграмма) IP header TCP header Appl header Пользовательские данные Уровень сетевых интерфейсов Кадр Ethernet header IP header TCP header Appl header Пользовательские данные В сеть Ethernet

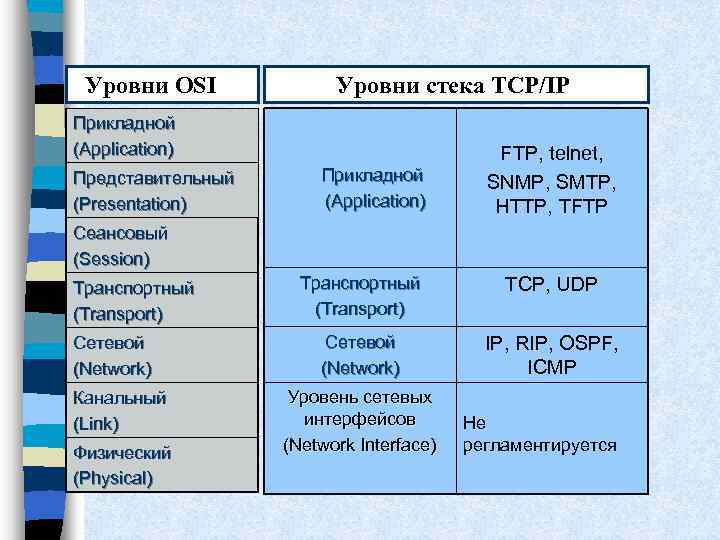

Уровни OSI Уровни стека TCP/IP Прикладной (Application) Представительный (Presentation) Прикладной (Application) FTP, telnet, SNMP, SMTP, HTTP, TFTP Сеансовый (Session) Транспортный (Transport) Сетевой (Network) Канальный (Link) Физический (Physical) Транспортный (Transport) TCP, UDP Сетевой (Network) IP, RIP, OSPF, ICMP Уровень сетевых интерфейсов (Network Interface) Не регламентируется

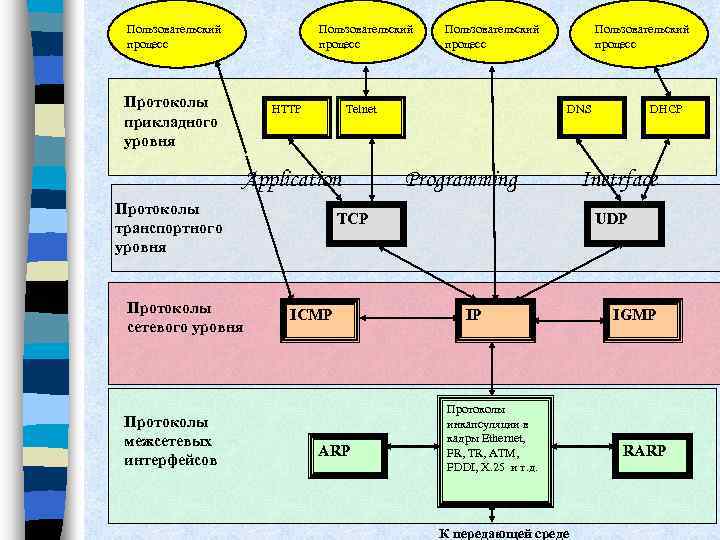

Пользовательский процесс Протоколы прикладного уровня HTTP Telnet Application Протоколы транспортного уровня Протоколы сетевого уровня Протоколы межсетевых интерфейсов Пользовательский процесс DNS Programming TCP ICMP ARP DHCP Inetrface UDP IP Протоколы инкапсуляции в кадры Ethernet, FR, TR, ATM, FDDI, X. 25 и т. д. К передающей среде IGMP RARP

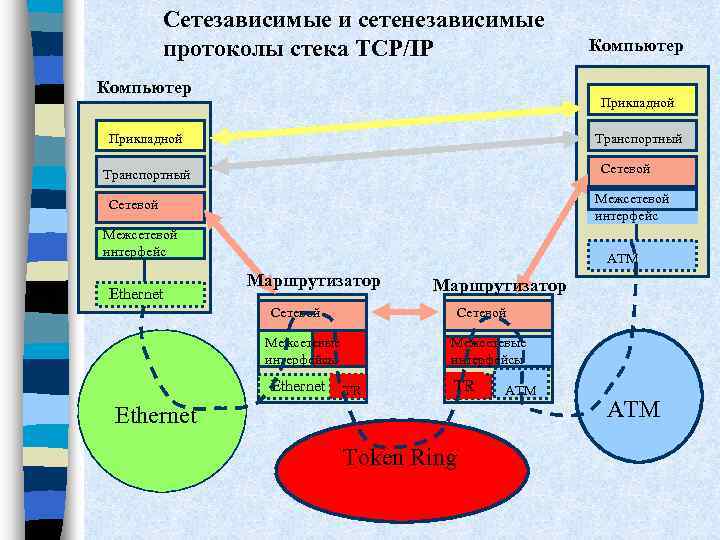

Сетезависимые и сетенезависимые протоколы стека TCP/IP Компьютер Прикладной Транспортный Сетевой Транспортный Межсетевой интерфейс Сетевой Межсетевой интерфейс Ethernet Компьютер Ethernet ATM Маршрутизатор Сетевой Межсетевые интерфейсы Ethernet TR Межсетевые интерфейсы TR Ethernet Token Ring ATM

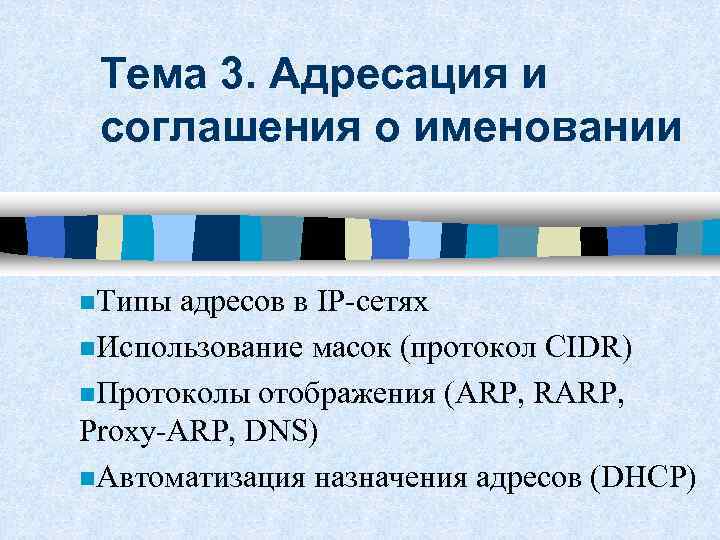

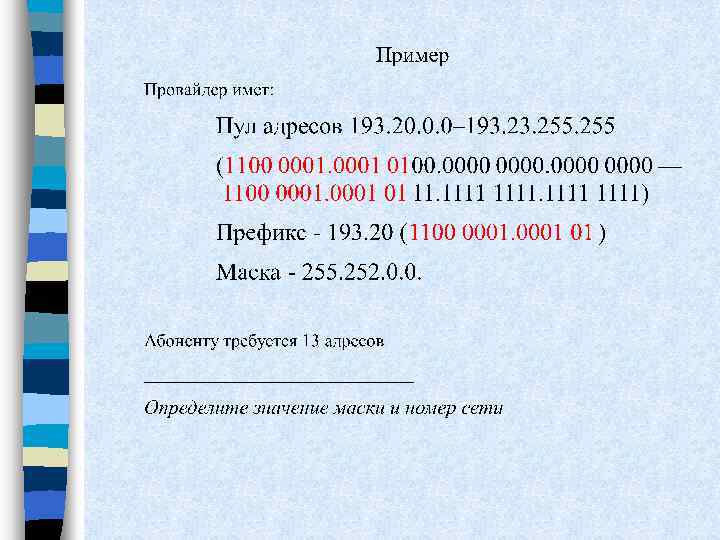

Тема 3. Адресация и соглашения о именовании n. Типы адресов в IP-сетях n. Использование масок (протокол CIDR) n. Протоколы отображения (ARP, RARP, Proxy-ARP, DNS) n. Автоматизация назначения адресов (DHCP)

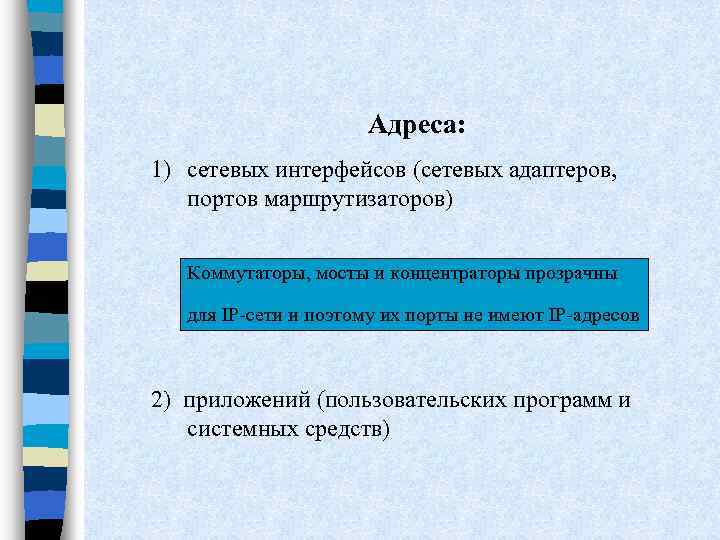

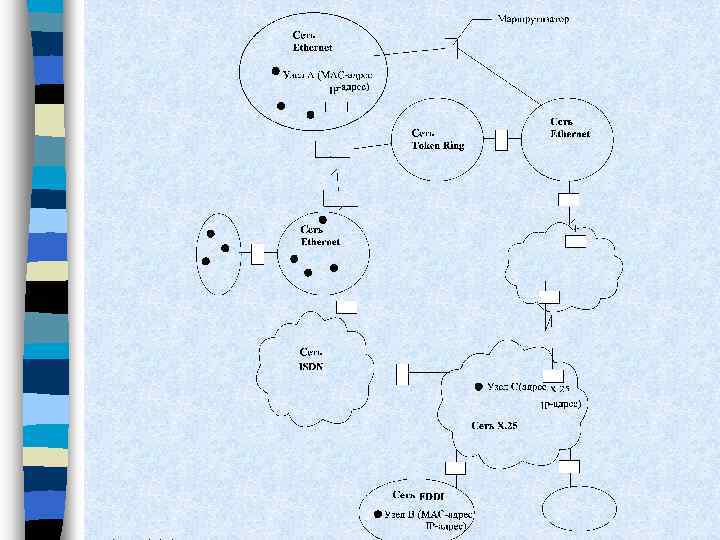

Адреса: 1) сетевых интерфейсов (сетевых адаптеров, портов маршрутизаторов) Коммутаторы, мосты и концентраторы прозрачны для IP-сети и поэтому их порты не имеют IP-адресов 2) приложений (пользовательских программ и системных средств)

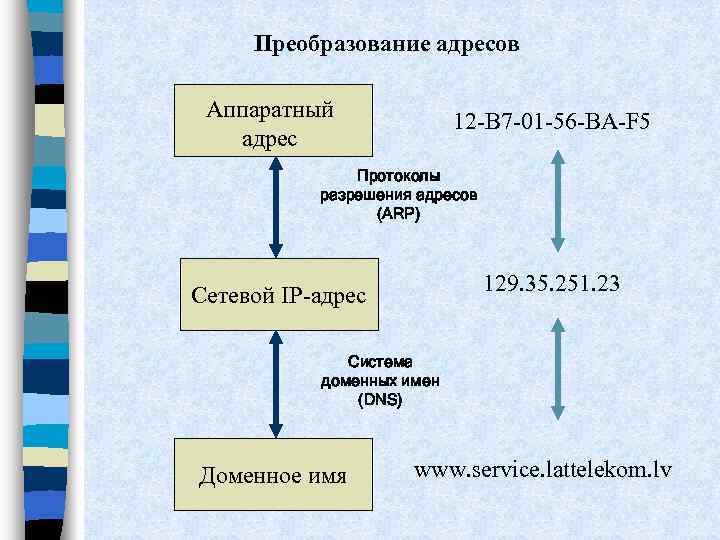

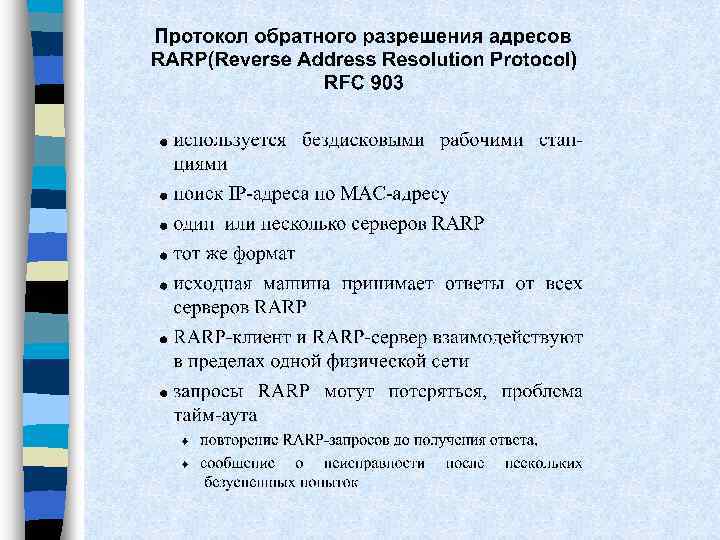

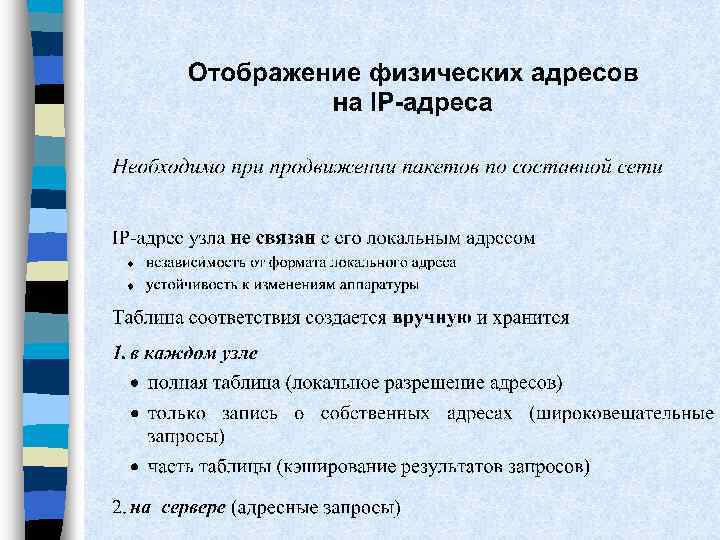

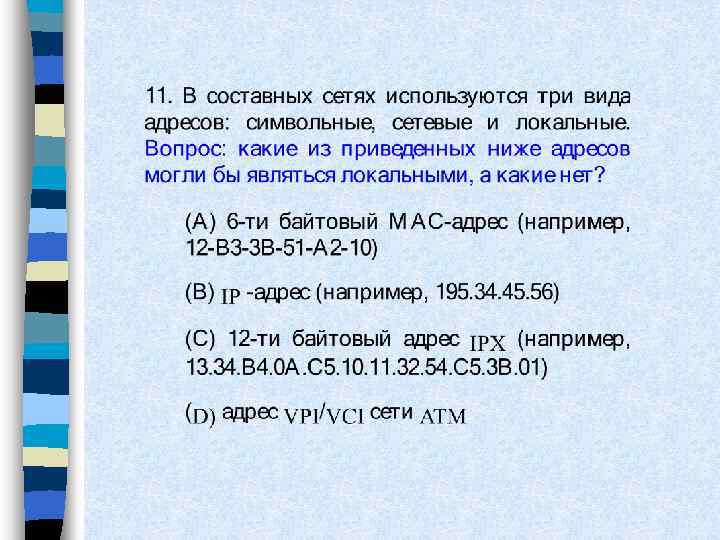

Преобразование адресов Аппаратный адрес 12 -B 7 -01 -56 -BA-F 5 Протоколы разрешения адресов (ARP) 129. 35. 251. 23 Сетевой IP-адрес Система доменных имен (DNS) Доменное имя www. service. lattelekom. lv

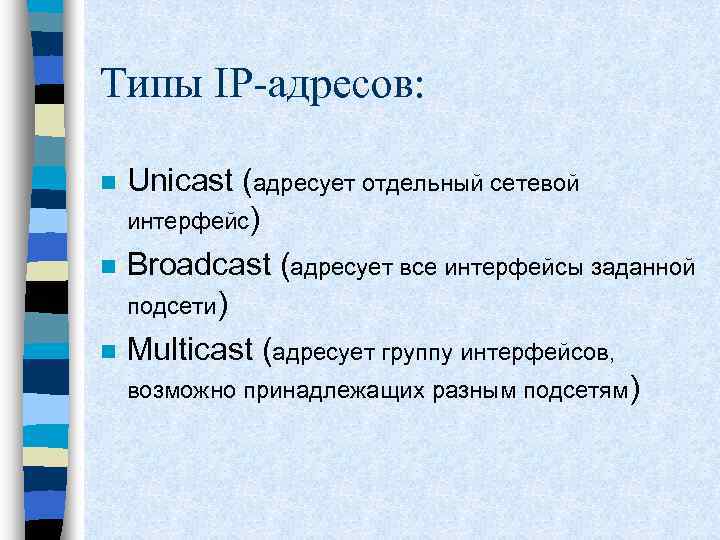

Типы IP-адресов: n n n Unicast (адресует отдельный сетевой интерфейс) Broadcast (адресует все интерфейсы заданной подсети) Multicast (адресует группу интерфейсов, возможно принадлежащих разным подсетям)

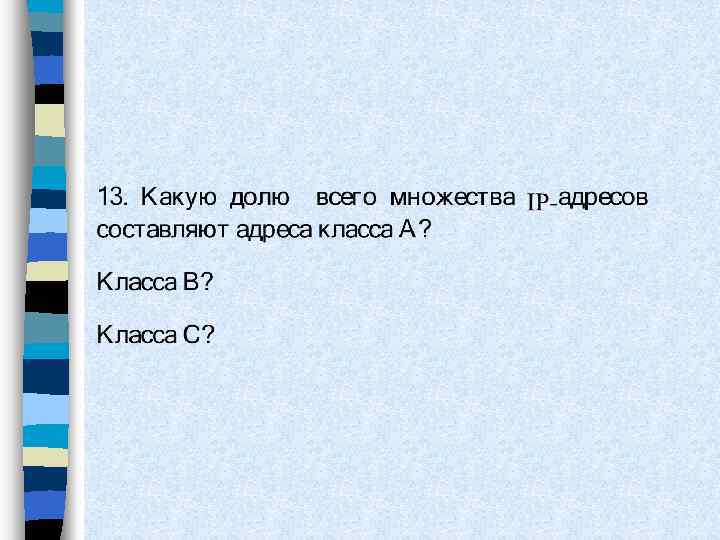

Классы IP-адресов

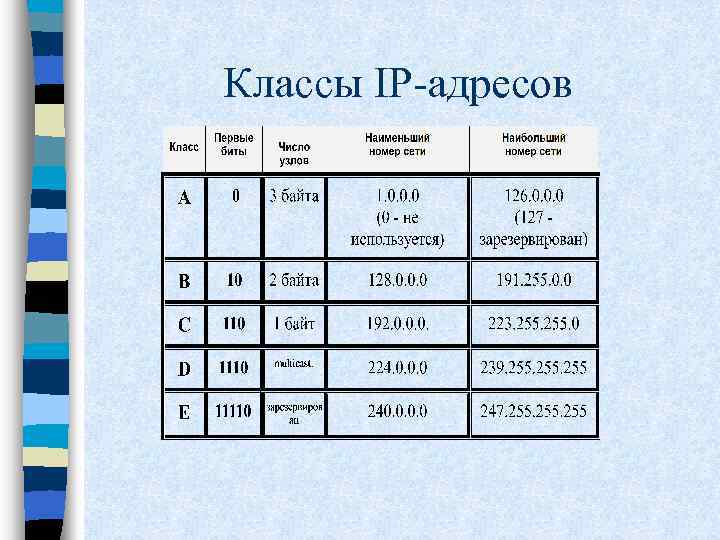

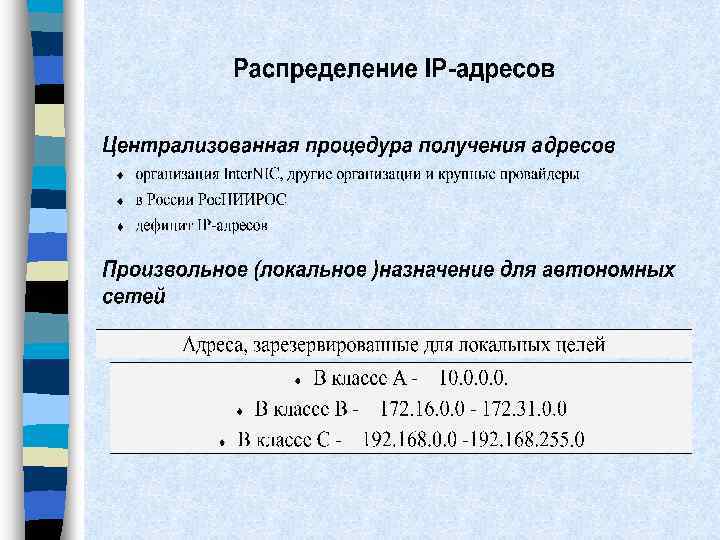

Классы IP-адресов

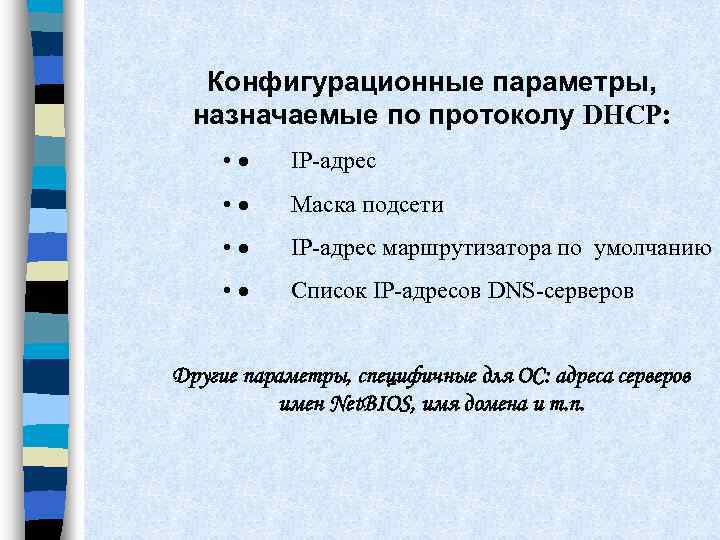

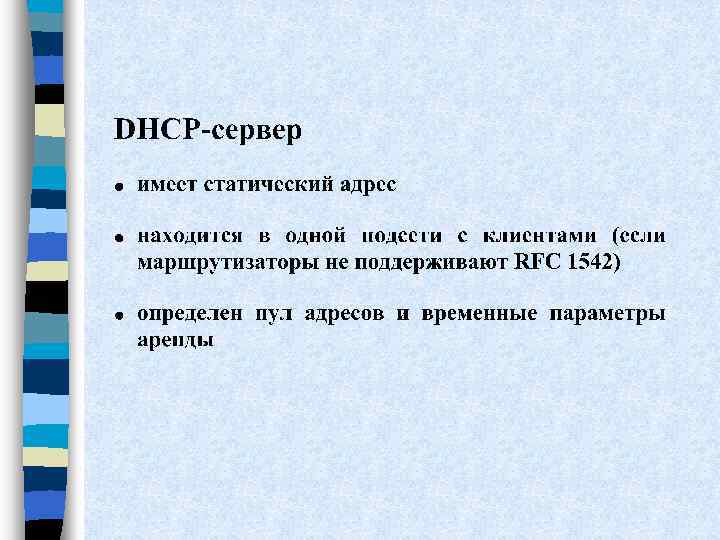

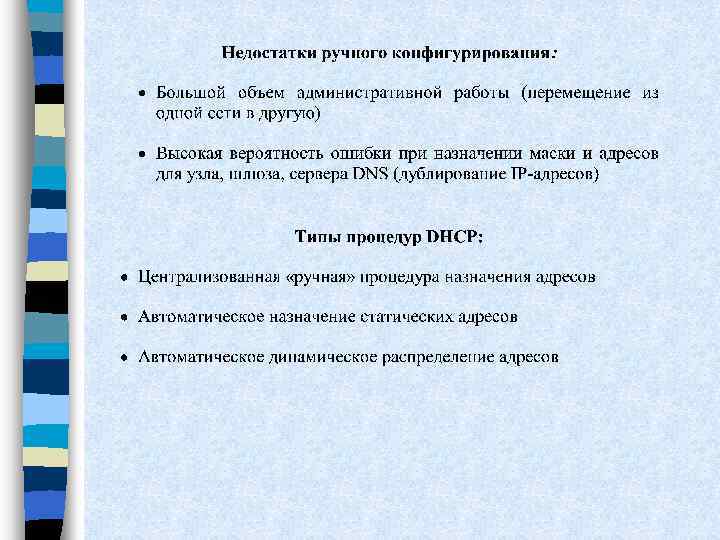

Конфигурационные параметры, назначаемые по протоколу DHCP: • · IP-адрес • · Маска подсети • · IP-адрес маршрутизатора по умолчанию • · Список IP-адресов DNS-серверов Другие параметры, специфичные для ОС: адреса серверов имен Net. BIOS, имя домена и т. п.

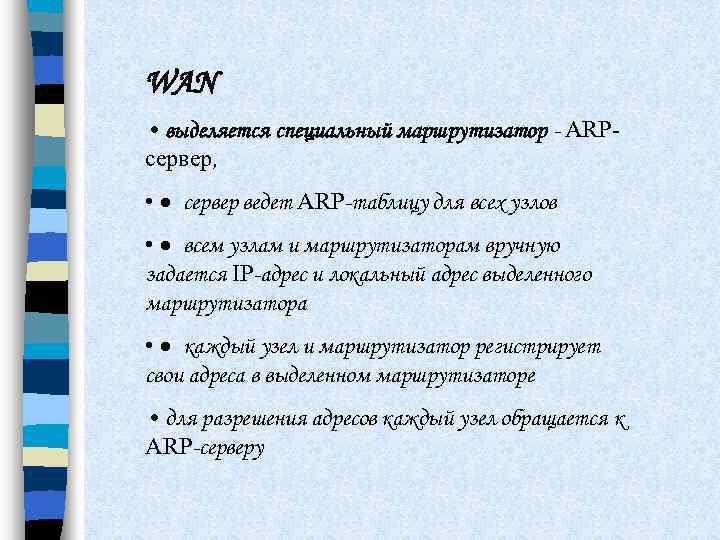

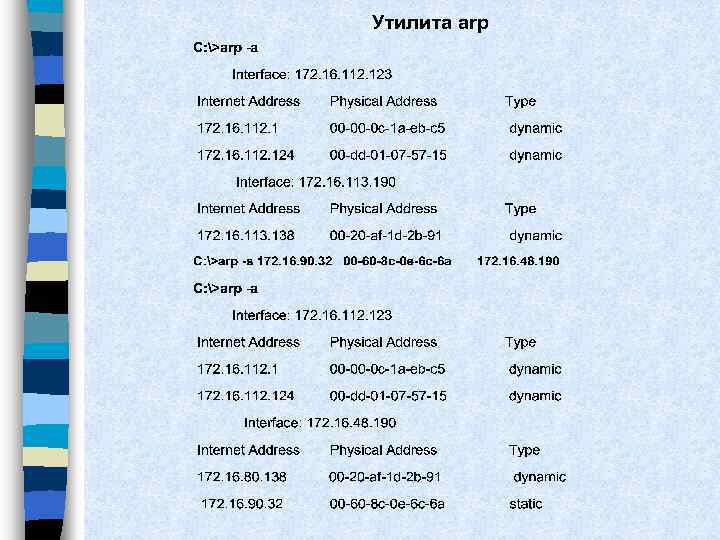

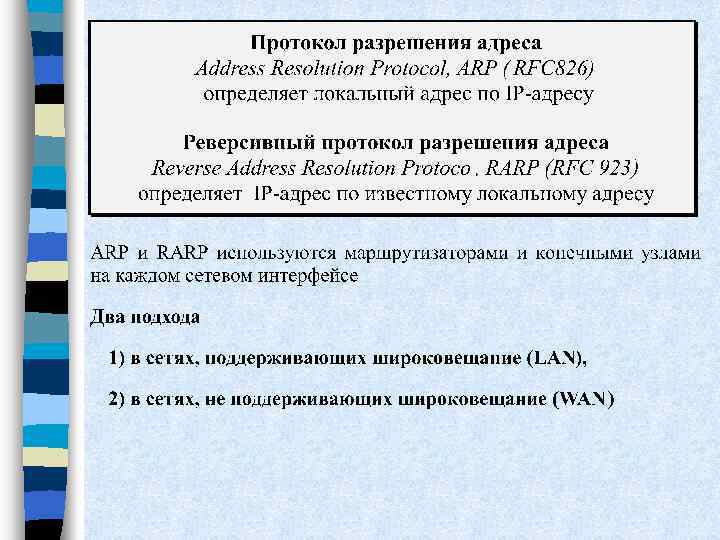

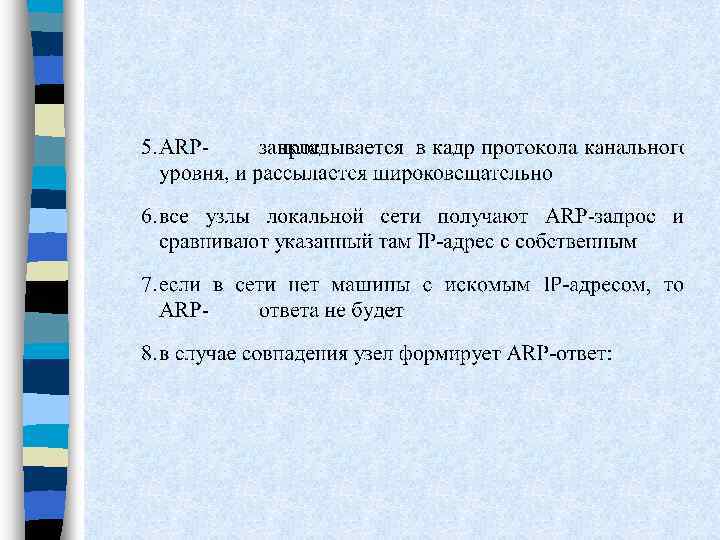

WAN • выделяется специальный маршрутизатор - ARPсервер, • · сервер ведет ARP-таблицу для всех узлов • · всем узлам и маршрутизаторам вручную задается IP-адрес и локальный адрес выделенного маршрутизатора • · каждый узел и маршрутизатор регистрирует свои адреса в выделенном маршрутизаторе • для разрешения адресов каждый узел обращается к ARP-серверу

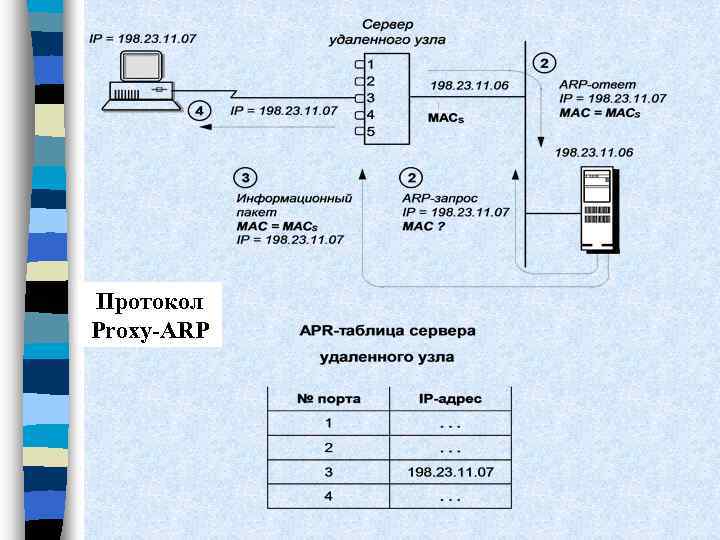

Протокол Proxy-ARP
