Обзор продукции Walraven Январь 2016

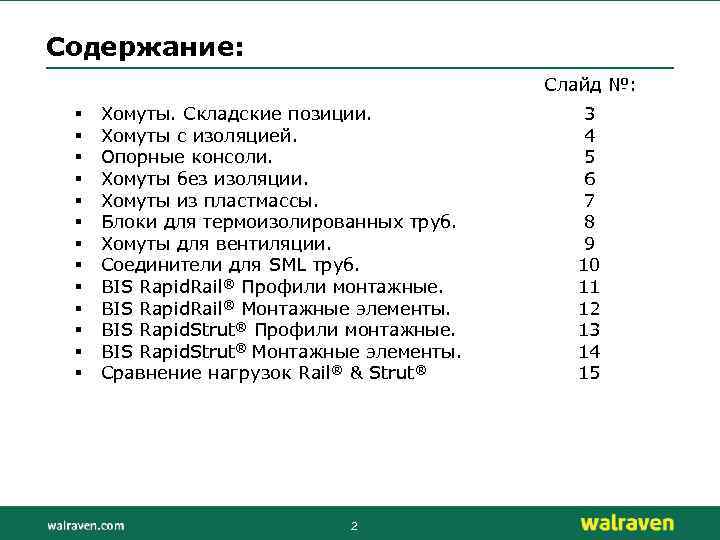

Содержание: Слайд №: § § § § Хомуты. Складские позиции. Хомуты с изоляцией. Опорные консоли. Хомуты без изоляции. Хомуты из пластмассы. Блоки для термоизолированных труб. Хомуты для вентиляции. Соединители для SML труб. BIS Rapid. Rail® Профили монтажные. BIS Rapid. Rail® Монтажные элементы. BIS Rapid. Strut® Профили монтажные. BIS Rapid. Strut® Монтажные элементы. Сравнение нагрузок Rail® & Strut® 2 3 4 5 6 7 8 9 10 11 12 13 14 15

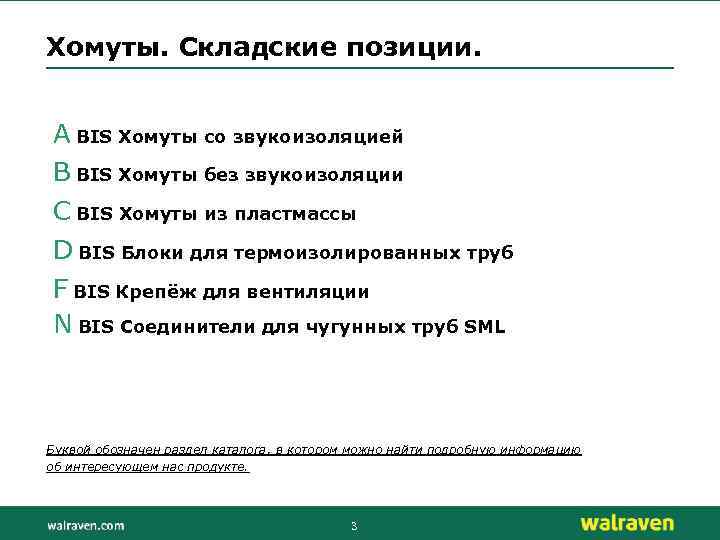

Хомуты. Складские позиции. A BIS Хомуты со звукоизоляцией B BIS Хомуты без звукоизоляции C BIS Хомуты из пластмассы D BIS Блоки для термоизолированных труб F BIS Крепёж для вентиляции N BIS Соединители для чугунных труб SML Буквой обозначен раздел каталога, в котором можно найти подробную информацию об интересующем нас продукте. 3

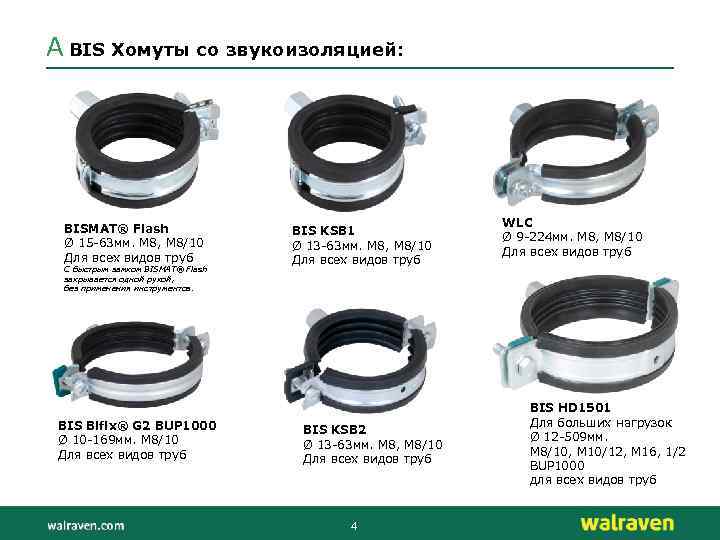

A BIS Хомуты со звукоизоляцией: BISMAT® Flash Ø 15 -63 мм. М 8, М 8/10 Для всех видов труб C быстрым замком BISMAT® Flash закрывается одной рукой, без применения инструментов. BIS Bifix® G 2 BUP 1000 Ø 10 -169 мм. М 8/10 Для всех видов труб BIS KSB 1 Ø 13 -63 мм. М 8, М 8/10 Для всех видов труб BIS KSB 2 Ø 13 -63 мм. М 8, М 8/10 Для всех видов труб 4 WLC Ø 9 -224 мм. М 8, М 8/10 Для всех видов труб BIS HD 1501 Для больших нагрузок Ø 12 -509 мм. M 8/10, M 10/12, М 16, 1/2 BUP 1000 для всех видов труб

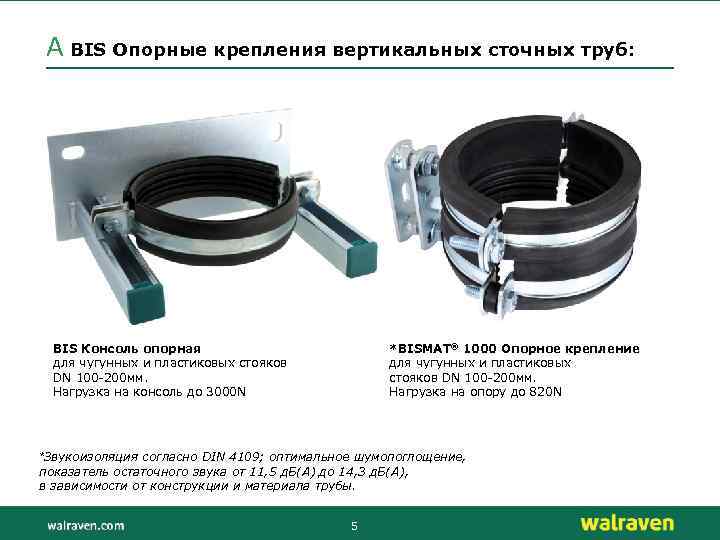

A BIS Опорные крепления вертикальных сточных труб: *BISMAT® 1000 Опорное крепление для чугунных и пластиковых стояков DN 100 -200 мм. Нагрузка на опору до 820 N BIS Консоль опорная для чугунных и пластиковых стояков DN 100 -200 мм. Нагрузка на консоль до 3000 N *Звукоизоляция согласно DIN 4109; оптимальное шумопоглощение, показатель остаточного звука от 11, 5 д. Б(A) до 14, 3 д. Б(A), в зависимости от конструкции и материала трубы. 5

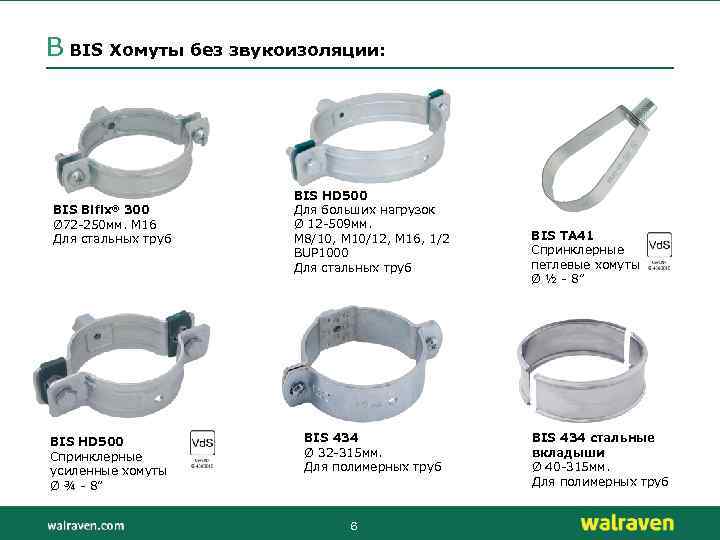

B BIS Хомуты без звукоизоляции: BIS Bifix® 300 Ø 72 -250 мм. M 16 Для стальных труб BIS HD 500 Спринклерные усиленные хомуты Ø ¾ - 8” BIS HD 500 Для больших нагрузок Ø 12 -509 мм. M 8/10, M 10/12, М 16, 1/2 BUP 1000 Для стальных труб BIS 434 Ø 32 -315 мм. Для полимерных труб 6 BIS TA 41 Спринклерные петлевые хомуты Ø ½ - 8” BIS 434 стальные вкладыши Ø 40 -315 мм. Для полимерных труб

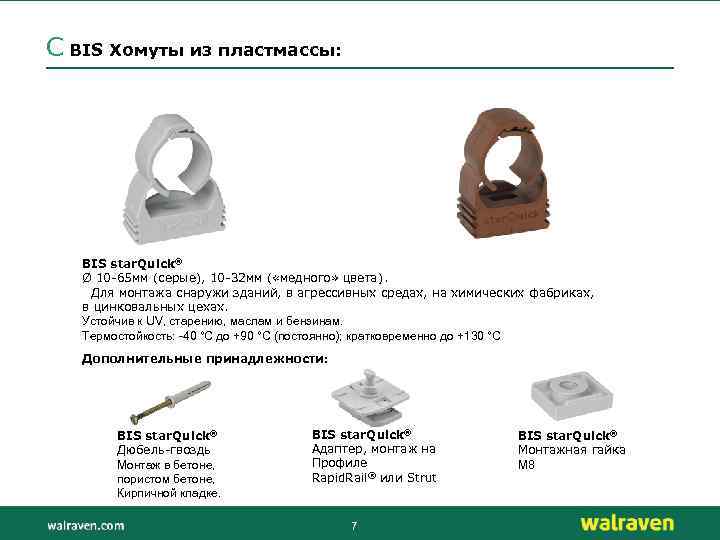

C BIS Хомуты из пластмассы: BIS star. Quick® Ø 10 -65 мм (серые), 10 -32 мм ( «медного» цвета). Для монтажа снаружи зданий, в агрессивных средах, на химических фабриках, в цинковальных цехах. Устойчив к UV, старению, маслам и бензинам. Термостойкость: -40 °C до +90 °C (постоянно); кратковременно до +130 °C Дополнительные принадлежности: BIS star. Quick® Дюбель-гвоздь Монтаж в бетоне, пористом бетоне, Кирпичной кладке. BIS star. Quick® Адаптер, монтаж на Профиле Rapid. Rail® или Strut 7 BIS star. Quick® Монтажная гайка М 8

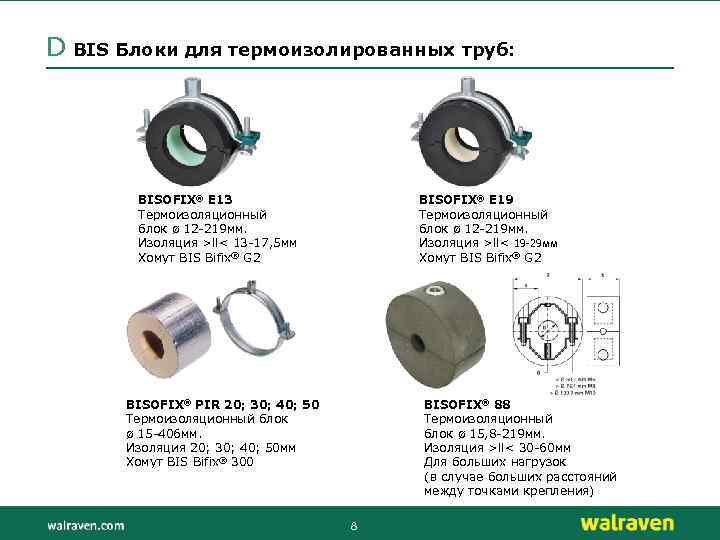

D BIS Блоки для термоизолированных труб: BISOFIX® E 13 Термоизоляционный блок ø 12 -219 мм. Изоляция >ll< 13 -17, 5 мм Хомут BIS Bifix® G 2 BISOFIX® E 19 Термоизоляционный блок ø 12 -219 мм. Изоляция >ll< 19 -29 мм Хомут BIS Bifix® G 2 BISOFIX® PIR 20; 30; 40; 50 Термоизоляционный блок ø 15 -406 мм. Изоляция 20; 30; 40; 50 мм Хомут BIS Bifix® 300 BISOFIX® 88 Термоизоляционный блок ø 15, 8 -219 мм. Изоляция >ll< 30 -60 мм Для больших нагрузок (в случае больших расстояний между точками крепления) 8

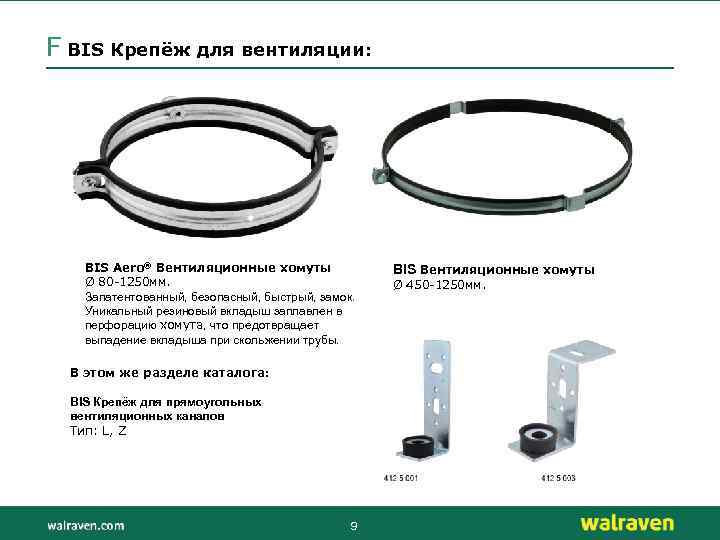

F BIS Крепёж для вентиляции: BIS Aero® Вентиляционные хомуты Ø 80 -1250 мм. Запатентованный, безопасный, быстрый, замок. Уникальный резиновый вкладыш заплавлен в перфорацию хомута, что предотвращает выпадение вкладыша при скольжении трубы. В этом же разделе каталога: BIS Крепёж для прямоугольных вентиляционных каналов Тип: L, Z 9 BIS Вентиляционные хомуты Ø 450 -1250 мм.

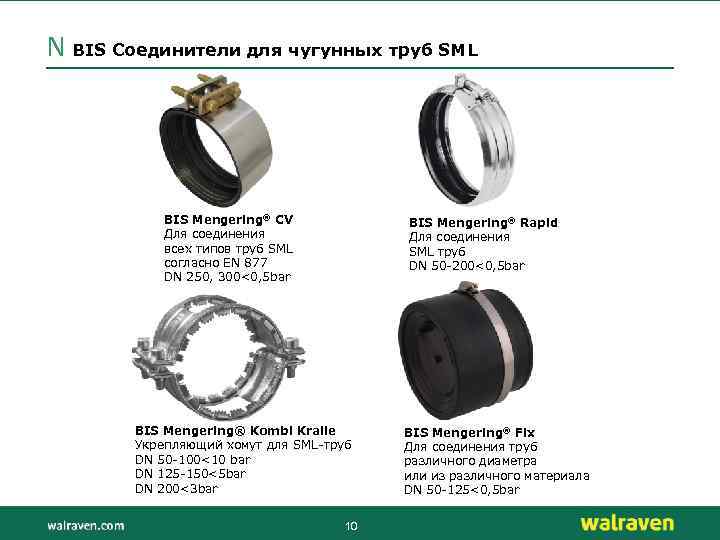

N BIS Соединители для чугунных труб SML BIS Mengering® CV Для соединения всех типов труб SML согласно EN 877 DN 250, 300<0, 5 bar BIS Mengering® Rapid Для соединения SML труб DN 50 -200<0, 5 bar BIS Mengering® Kombi Kralle Укрепляющий хомут для SML-труб DN 50 -100<10 bar DN 125 -150<5 bar DN 200<3 bar 10 BIS Mengering® Fix Для соединения труб различного диаметра или из различного материала DN 50 -125<0, 5 bar

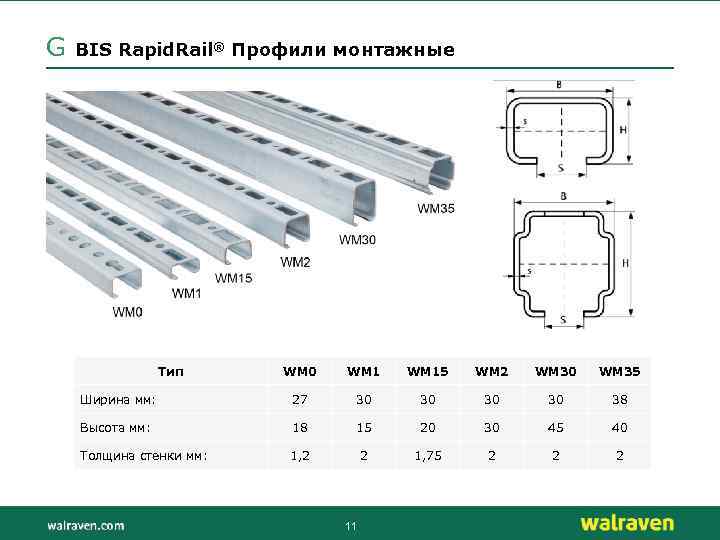

G BIS Rapid. Rail® Профили монтажные Тип WM 0 WM 15 WM 2 WM 30 WM 35 Ширина мм: 27 30 30 38 Высота мм: 18 15 20 30 45 40 Толщина стенки мм: 1, 2 2 1, 75 2 2 2 11
BIS Rapid. Rail® Монтажные элементы 12

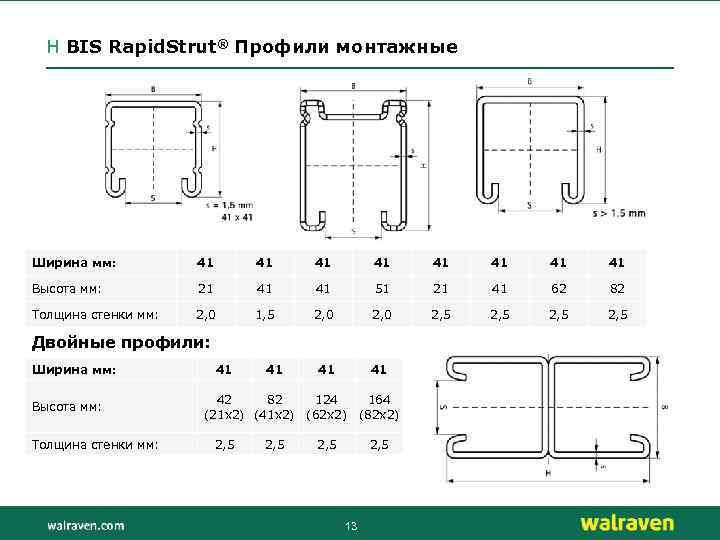

H BIS Rapid. Strut® Профили монтажные Ширина мм: 41 41 Высота мм: 21 41 41 51 21 41 62 82 Толщина стенки мм: 2, 0 1, 5 2, 0 2, 5 41 41 Двойные профили: Ширина мм: Высота мм: Толщина стенки мм: 41 41 42 82 124 164 (21 x 2) (41 x 2) (62 x 2) (82 x 2) 2, 5 13

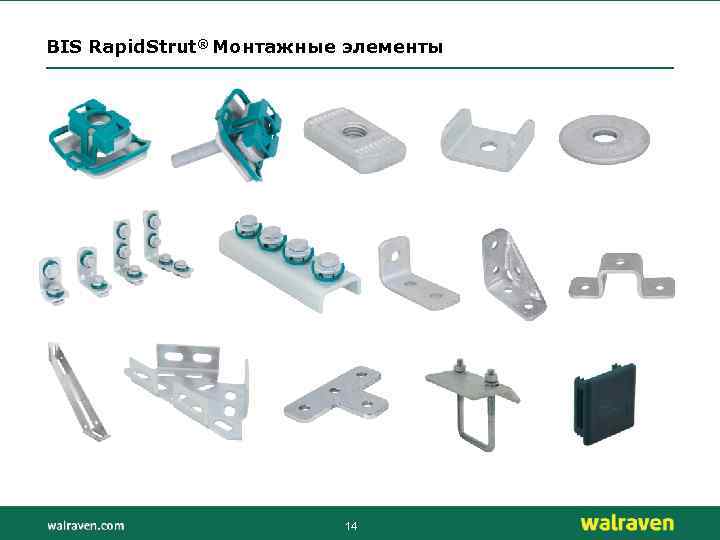

BIS Rapid. Strut® Монтажные элементы 14

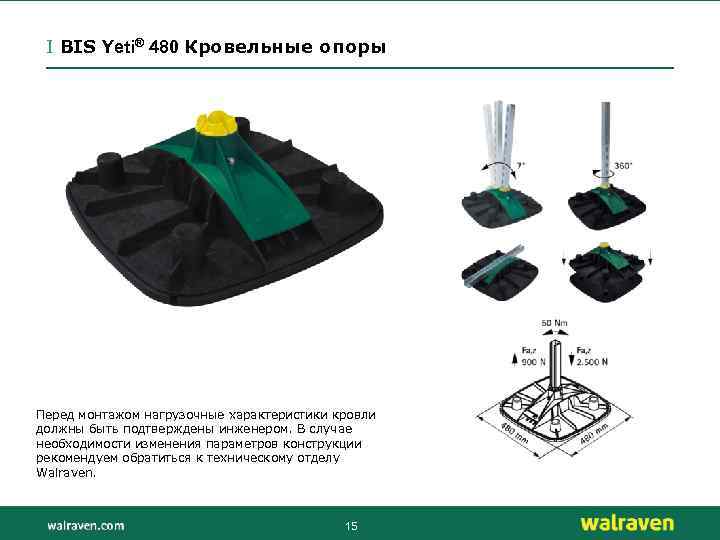

I BIS Yeti® 480 Кровельные опоры Перед монтажом нагрузочные характеристики кровли должны быть подтверждены инженером. В случае необходимости изменения параметров конструкции рекомендуем обратиться к техническому отделу Walraven. 15

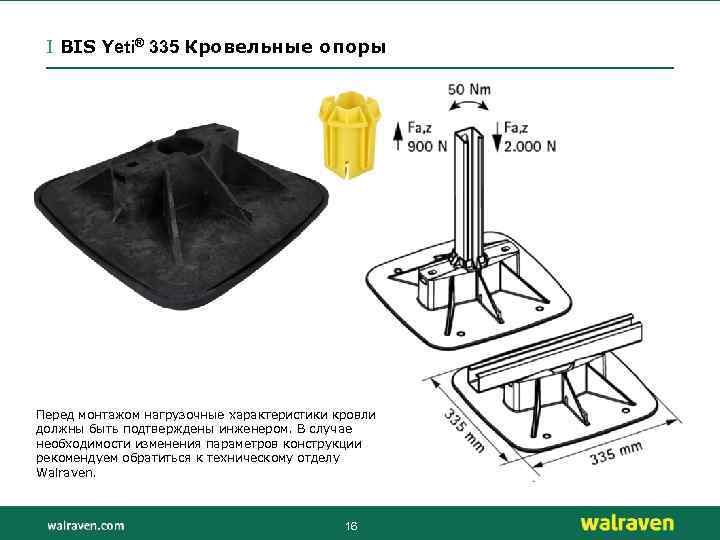

I BIS Yeti® 335 Кровельные опоры Перед монтажом нагрузочные характеристики кровли должны быть подтверждены инженером. В случае необходимости изменения параметров конструкции рекомендуем обратиться к техническому отделу Walraven. 16
I BIS Yeti® 335 Набор для монтажа оборудования на кровле Перед монтажом нагрузочные характеристики кровли должны быть подтверждены инженером. В случае необходимости изменения параметров конструкции рекомендуем обратиться к техническому отделу Walraven. 17

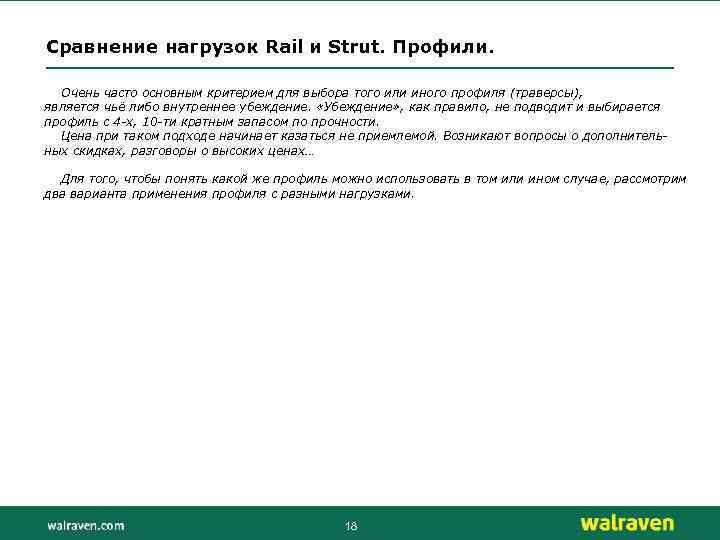

Сравнение нагрузок Rail и Strut. Профили. Очень часто основным критерием для выбора того или иного профиля (траверсы), является чьё либо внутреннее убеждение. «Убеждение» , как правило, не подводит и выбирается профиль с 4 -х, 10 -ти кратным запасом по прочности. Цена при таком подходе начинает казаться не приемлемой. Возникают вопросы о дополнительных скидках, разговоры о высоких ценах… Для того, чтобы понять какой же профиль можно использовать в том или ином случае, рассмотрим два варианта применения профиля с разными нагрузками. 18

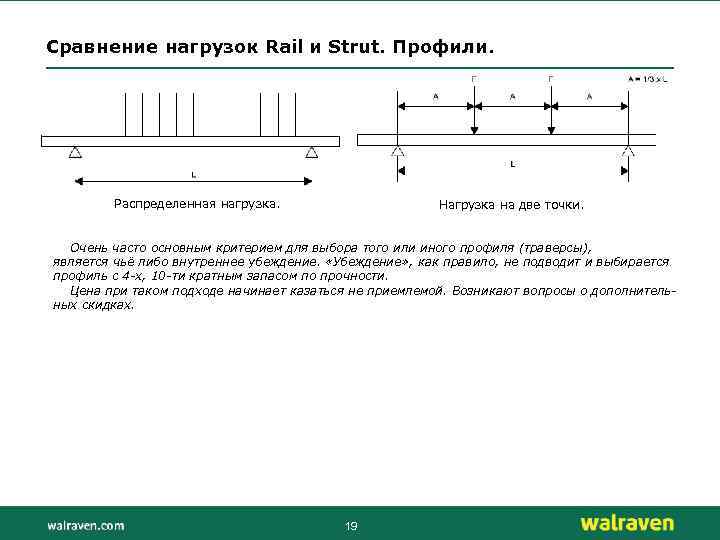

Сравнение нагрузок Rail и Strut. Профили. Распределенная нагрузка. Нагрузка на две точки. Очень часто основным критерием для выбора того или иного профиля (траверсы), является чьё либо внутреннее убеждение. «Убеждение» , как правило, не подводит и выбирается профиль с 4 -х, 10 -ти кратным запасом по прочности. Цена при таком подходе начинает казаться не приемлемой. Возникают вопросы о дополнительных скидках. 19

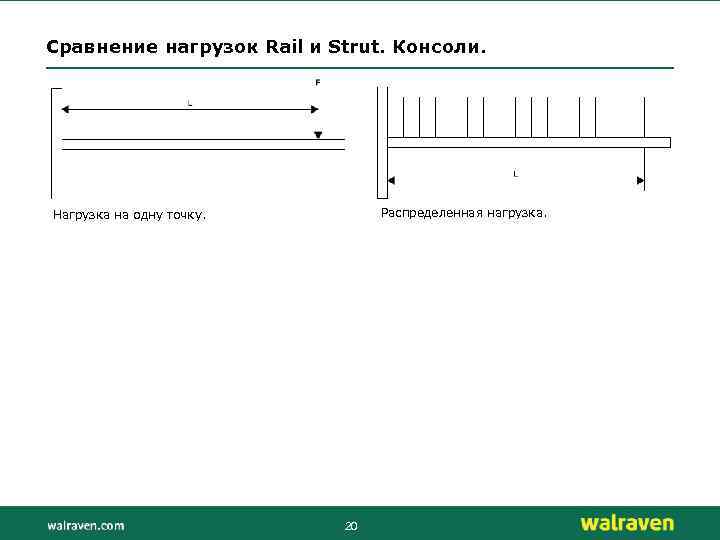

Сравнение нагрузок Rail и Strut. Консоли. Распределенная нагрузка. Нагрузка на одну точку. 20
21

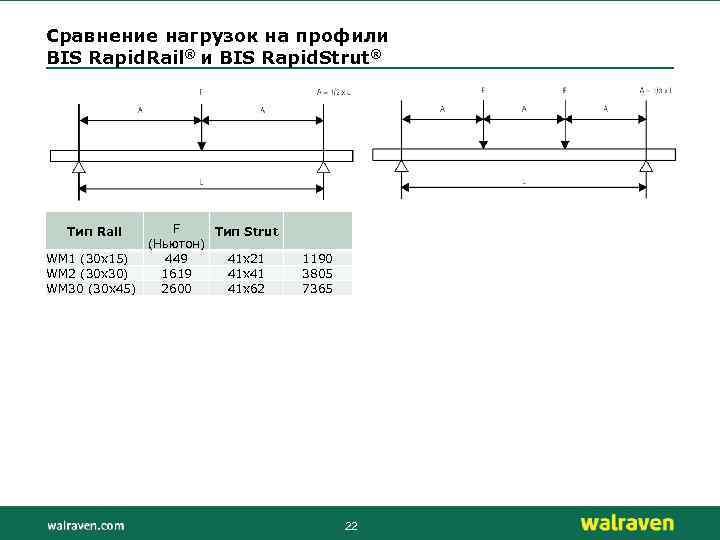

Сравнение нагрузок на профили BIS Rapid. Rail® и BIS Rapid. Strut® F Тип Strut (Ньютон) WM 1 (30 х15) 449 41 х21 WM 2 (30 х30) 1619 41 х41 WM 30 (30 х45) 2600 41 х62 Тип Rail 1190 3805 7365 22
Обзор ассортимента хомутов 1. 7. Шаг монтажа хомутов с трубами различных типов Условный диаметр трубы Ду Шаг между хомутами (м) Стальные трубы Шаг между хомутами (м) Чугунные трубы Шаг между хомутами (м) Медные трубы 10, 15 2, 0 1, 2 20 3, 0 25, 32 3, 5 2, 5 40, 50 4, 0 2, 0 3, 0 65 5, 5 2, 0 4, 0 80 и более 6, 0 1, 5 4, 5 Максимальный шаг установки хомутов для пластиковых труб определяется производителем трубы. Ориентировочно составляет: до диаметра 40 мм – 0, 6… 0, 9 м; от диаметра 50 мм до диаметра 110 мм – 1, 0… 1, 7 м; от диаметра 125 мм до диаметра 250 мм – 2, 0… 2, 5 м; от диаметра 300 мм – 3, 0 м. 23

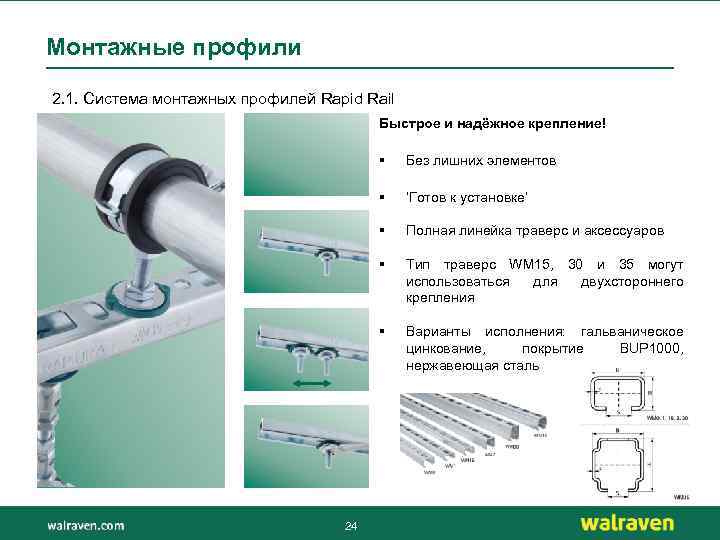

Монтажные профили 2. 1. Система монтажных профилей Rapid Rail Быстрое и надёжное крепление! § § ‘Готов к установке’ § Полная линейка траверс и аксессуаров § Тип траверс WM 15, 30 и 35 могут использоваться для двухстороннего крепления § 24 Без лишних элементов Варианты исполнения: гальваническое цинкование, покрытие BUP 1000, нержавеющая сталь

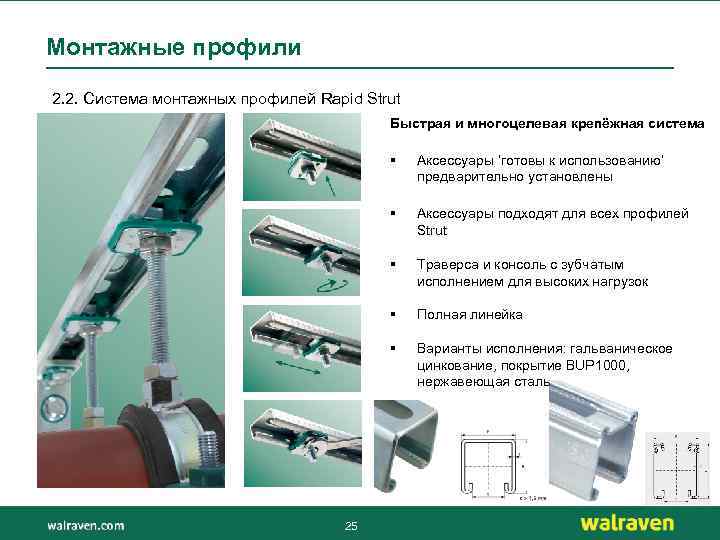

Монтажные профили 2. 2. Система монтажных профилей Rapid Strut Быстрая и многоцелевая крепёжная система § § Аксессуары подходят для всех профилей Strut § Траверса и консоль с зубчатым исполнением для высоких нагрузок § Полная линейка § 25 Аксессуары ‘готовы к использованию’ предварительно установлены Варианты исполнения: гальваническое цинкование, покрытие BUP 1000, нержавеющая сталь

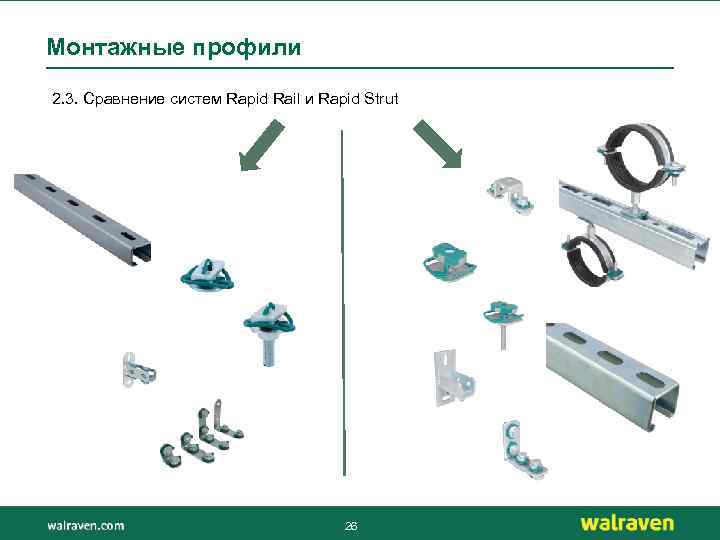

Монтажные профили 2. 3. Сравнение систем Rapid Rail и Rapid Strut 26

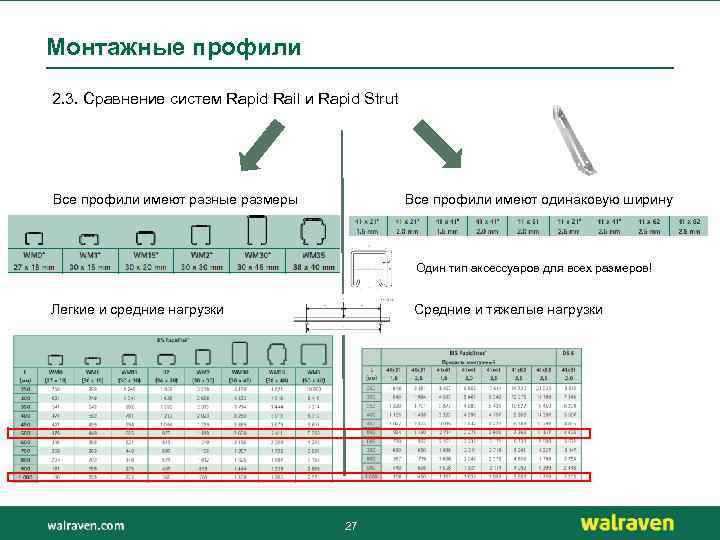

Монтажные профили 2. 3. Сравнение систем Rapid Rail и Rapid Strut Все профили имеют одинаковую ширину Все профили имеют разные размеры Один тип аксессуаров для всех размеров! Легкие и средние нагрузки Средние и тяжелые нагрузки 27

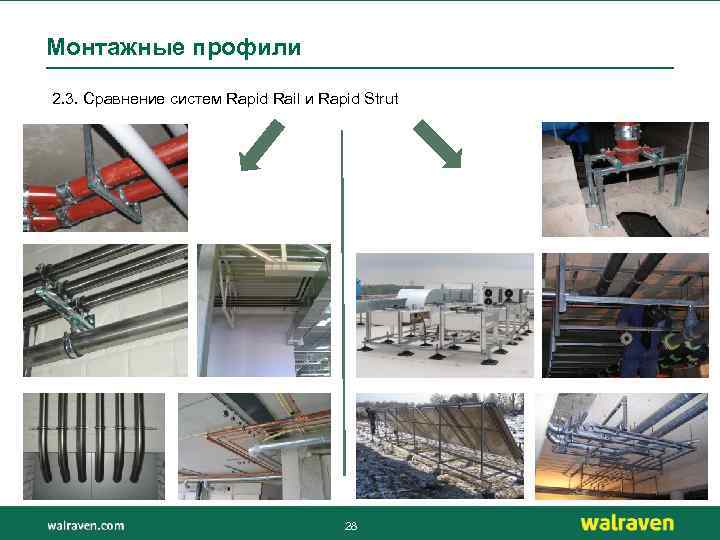

Монтажные профили 2. 3. Сравнение систем Rapid Rail и Rapid Strut 28

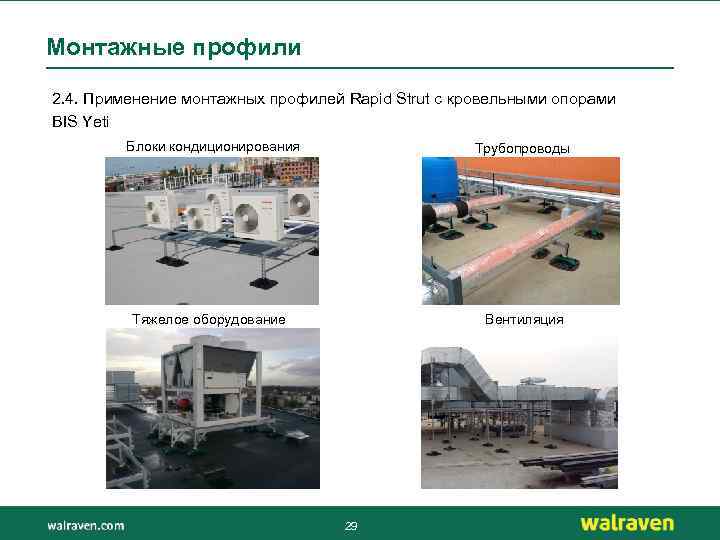

Монтажные профили 2. 4. Применение монтажных профилей Rapid Strut с кровельными опорами BIS Yeti Блоки кондиционирования Трубопроводы Тяжелое оборудование Вентиляция 29
Спасибо за внимание!
