Обзор отечественных и зарубежных САПР одежды По материалам журналов «Швейная промышленность» и Интернета 1

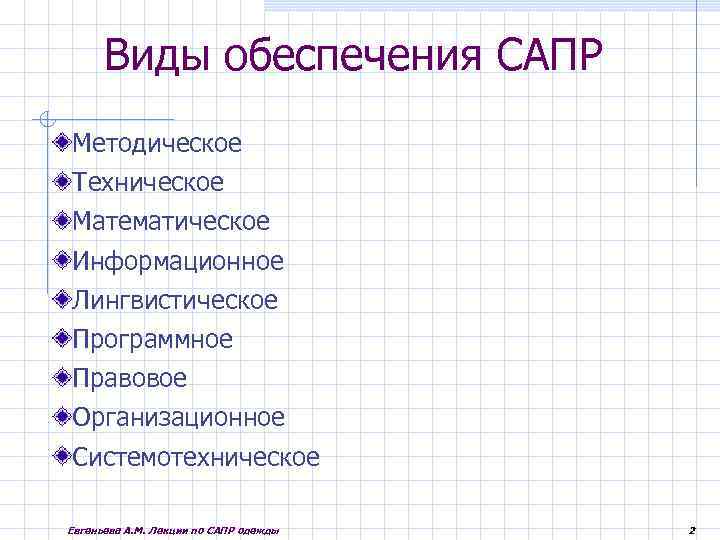

Виды обеспечения САПР Методическое Техническое Математическое Информационное Лингвистическое Программное Правовое Организационное Системотехническое Евгеньева А. М. Лекции по САПР одежды 2

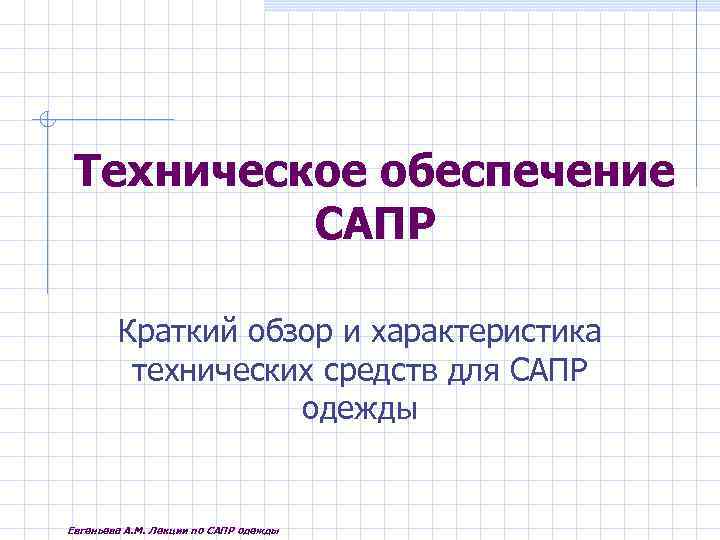

Техническое обеспечение САПР Краткий обзор и характеристика технических средств для САПР одежды Евгеньева А. М. Лекции по САПР одежды

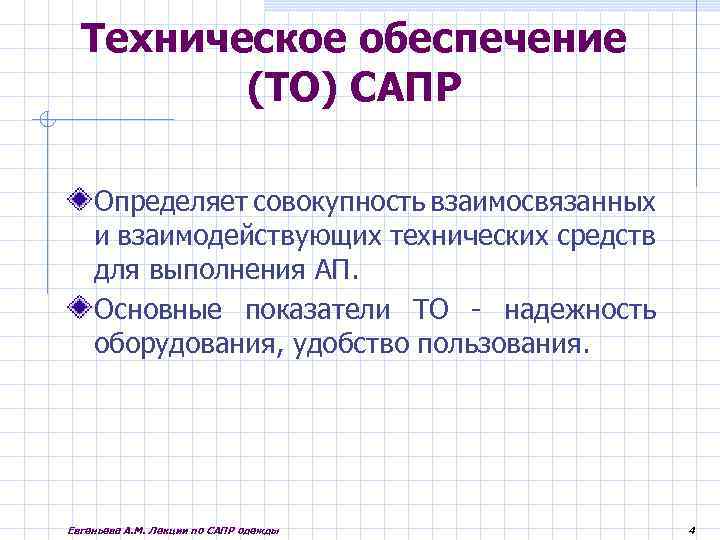

Техническое обеспечение (ТО) САПР Определяет совокупность взаимосвязанных и взаимодействующих технических средств для выполнения АП. Основные показатели ТО - надежность оборудования, удобство пользования. Евгеньева А. М. Лекции по САПР одежды 4

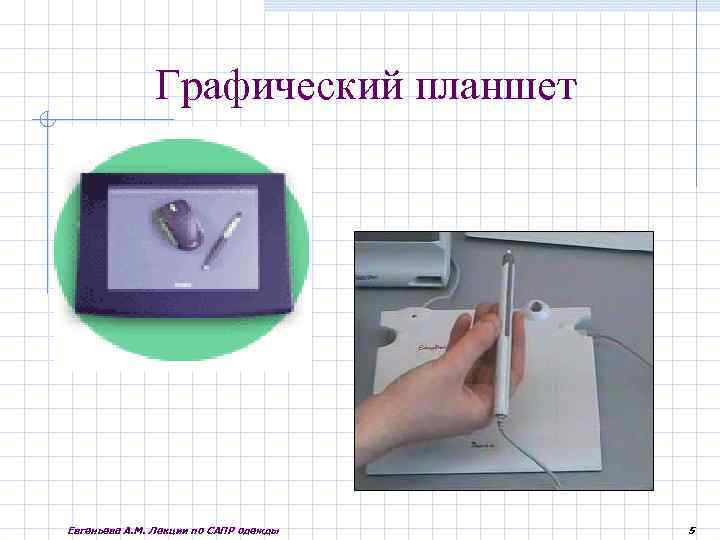

Графический планшет Евгеньева А. М. Лекции по САПР одежды 5

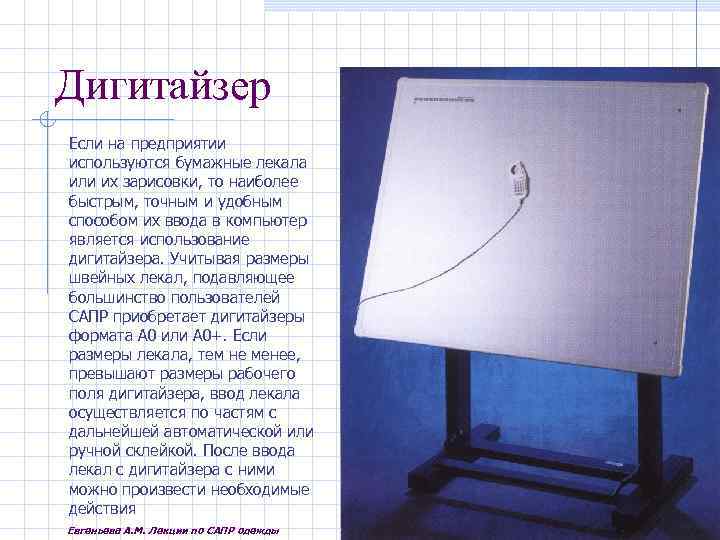

Дигитайзер Если на предприятии используются бумажные лекала или их зарисовки, то наиболее быстрым, точным и удобным способом их ввода в компьютер является использование дигитайзера. Учитывая размеры швейных лекал, подавляющее большинство пользователей САПР приобретает дигитайзеры формата A 0 или А 0+. Если размеры лекала, тем не менее, превышают размеры рабочего поля дигитайзера, ввод лекала осуществляется по частям с дальнейшей автоматической или ручной склейкой. После ввода лекал с дигитайзера с ними можно произвести необходимые действия Евгеньева А. М. Лекции по САПР одежды 6

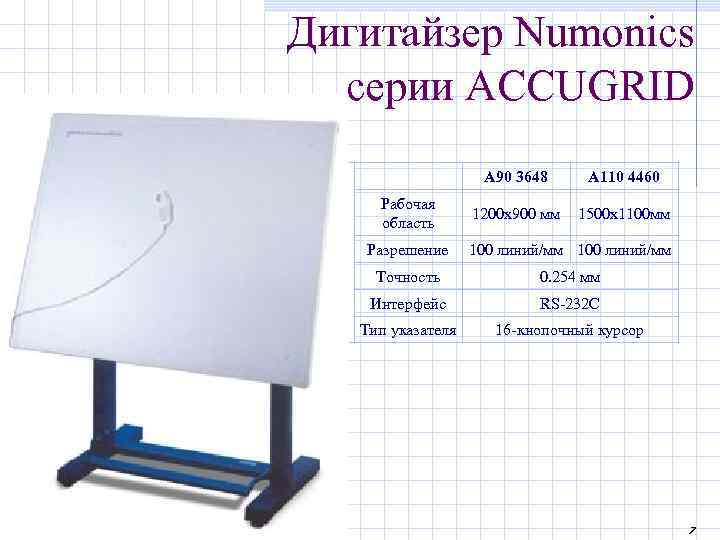

Дигитайзер Numonics серии ACCUGRID A 90 3648 A 110 4460 Рабочая 1200 x 900 мм 1500 x 1100 мм область Разрешение 100 линий/мм Точность 0. 254 мм Интерфейс RS-232 C Тип указателя 16 -кнопочный курсор Евгеньева А. М. Лекции по САПР одежды 7

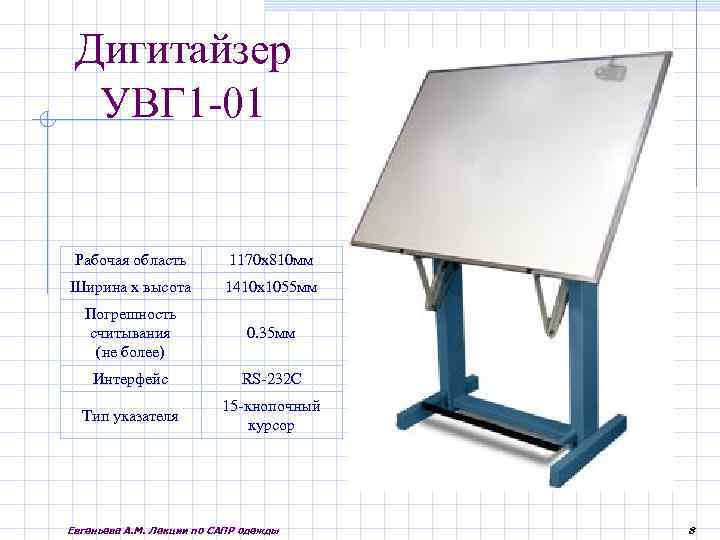

Дигитайзер УВГ 1 -01 Рабочая область 1170 x 810 мм Ширина x высота 1410 x 1055 мм Погрешность считывания 0. 35 мм (не более) Интерфейс RS-232 C 15 -кнопочный Тип указателя курсор Евгеньева А. М. Лекции по САПР одежды 8
Антропометр Способы получения трехмерных размерных параметров тела человека Автоматический тангенциально-ленточный антропометр Евгеньева А. М. Лекции по САПР одежды 9

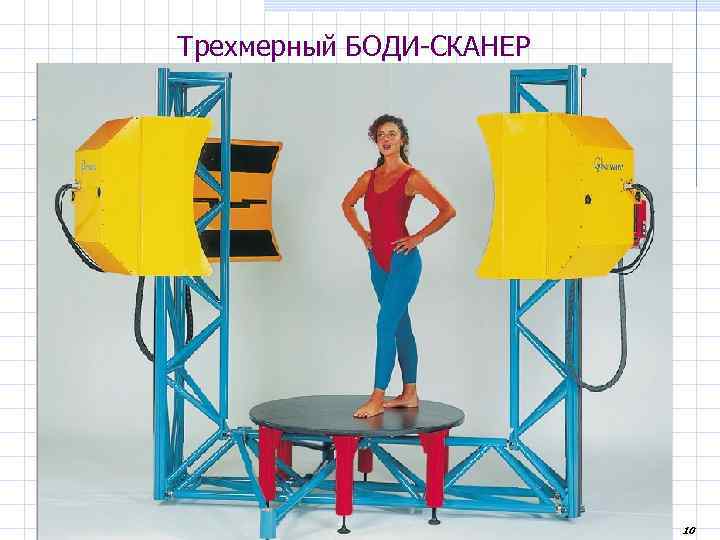

Трехмерный БОДИ-СКАНЕР Евгеньева А. М. Лекции по САПР одежды 10
Трехмерный БОДИ-СКАНЕР Евгеньева А. М. Лекции по САПР одежды 11

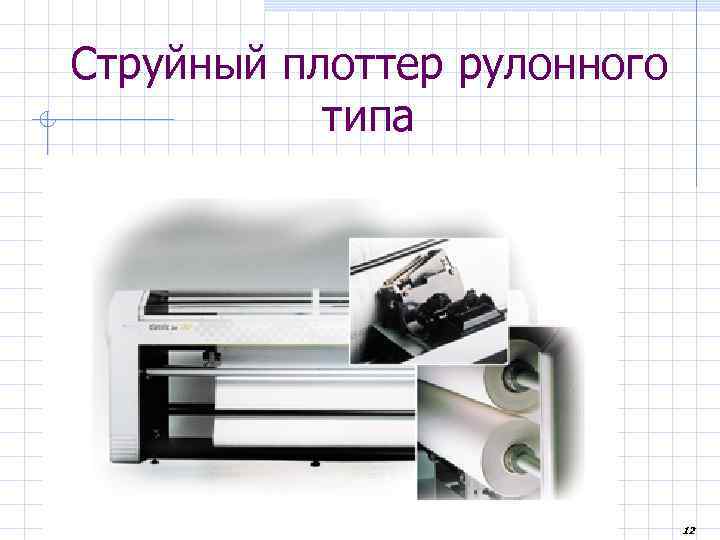

Струйный плоттер рулонного типа Евгеньева А. М. Лекции по САПР одежды 12

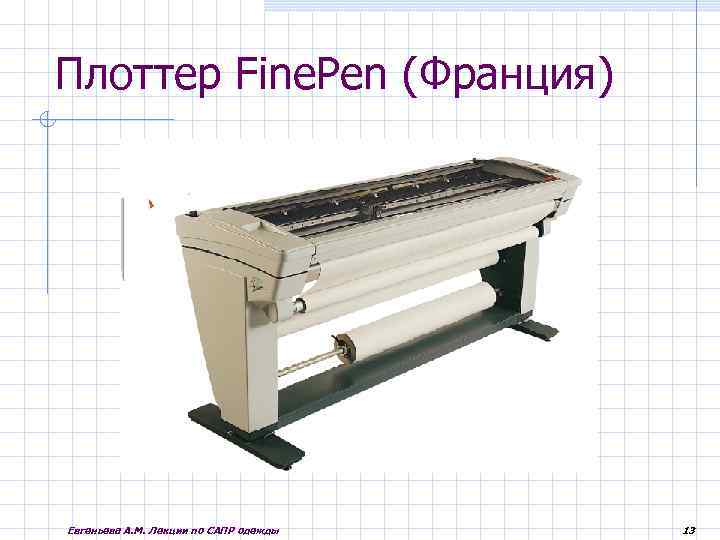

Плоттер Fine. Pen (Франция) Евгеньева А. М. Лекции по САПР одежды 13

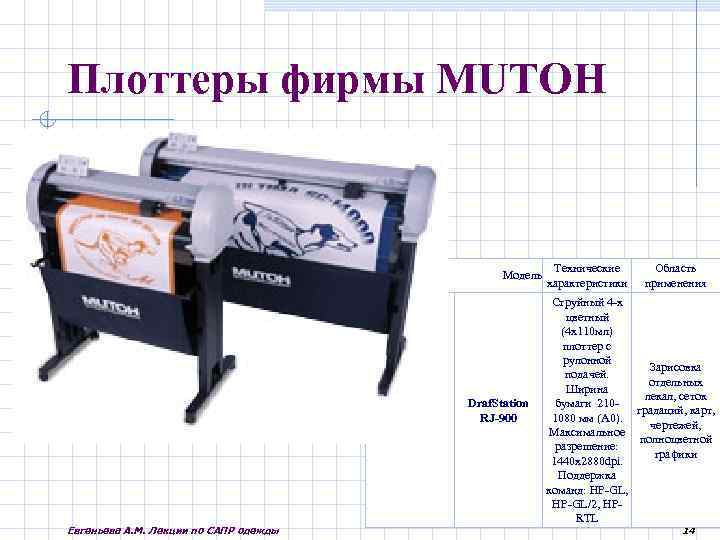

Плоттеры фирмы MUTOH Технические Область Модель характеристики применения Струйный 4 -х цветный (4 x 110 мл) плоттер с рулонной Зарисовка подачей. отдельных Ширина лекал, сеток Draf. Station бумаги 210 - градаций, карт, RJ-900 1080 мм (A 0). чертежей, Максимальное полноцветной разрешение: графики 1440 x 2880 dpi. Поддержка команд: HP-GL, HP-GL/2, HP- RTL Евгеньева А. М. Лекции по САПР одежды 14

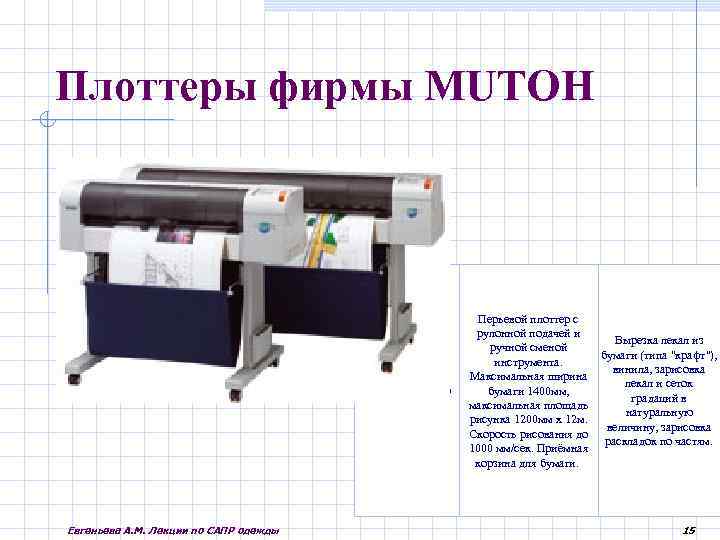

Плоттеры фирмы MUTOH Перьевой плоттер с рулонной подачей и Вырезка лекал из ручной сменой бумаги (типа "крафт"), инструмента. винила, зарисовка Максимальная ширина лекал и сеток Ultima SC-1400 D бумаги 1400 мм, градаций в максимальная площадь натуральную рисунка 1200 мм x 12 м. величину, зарисовка Скорость рисования до раскладок по частям. 1000 мм/сек. Приёмная корзина для бумаги. Евгеньева А. М. Лекции по САПР одежды 15

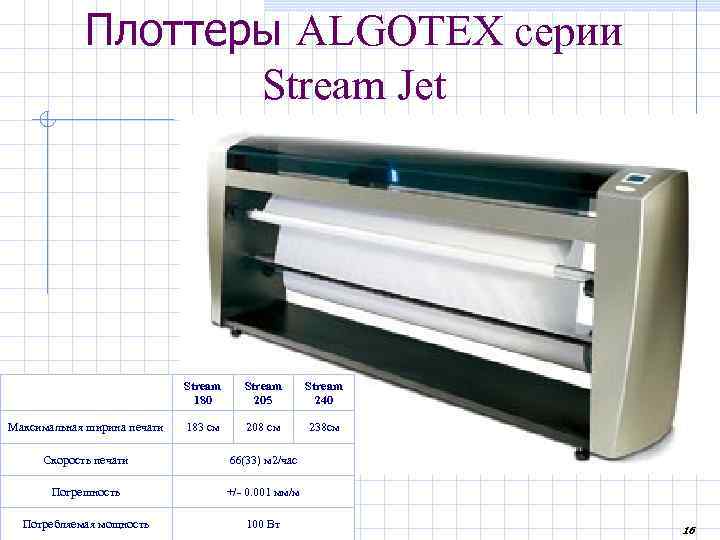

Плоттеры ALGOTEX серии Stream Jet Stream 180 205 240 Максимальная ширина печати 183 см 208 см 238 см Скорость печати 66(33) м 2/час Погрешность +/- 0. 001 мм/м Потребляемая мощность 100 Вт Евгеньева А. М. Лекции по САПР одежды 16

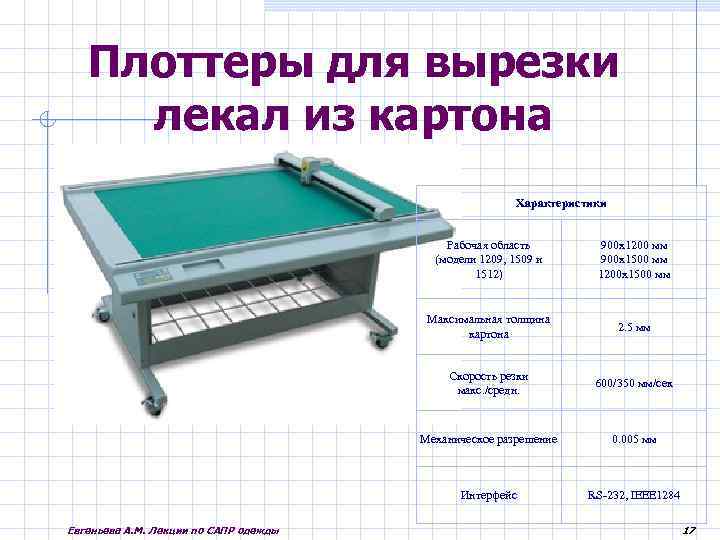

Плоттеры для вырезки лекал из картона Характеристики Рабочая область 900 x 1200 мм (модели 1209, 1509 и 900 x 1500 мм 1512) 1200 x 1500 мм Максимальная толщина 2. 5 мм картона Скорость резки 600/350 мм/сек макс. /средн. Механическое разрешение 0. 005 мм Интерфейс RS-232, IEEE 1284 Евгеньева А. М. Лекции по САПР одежды 17

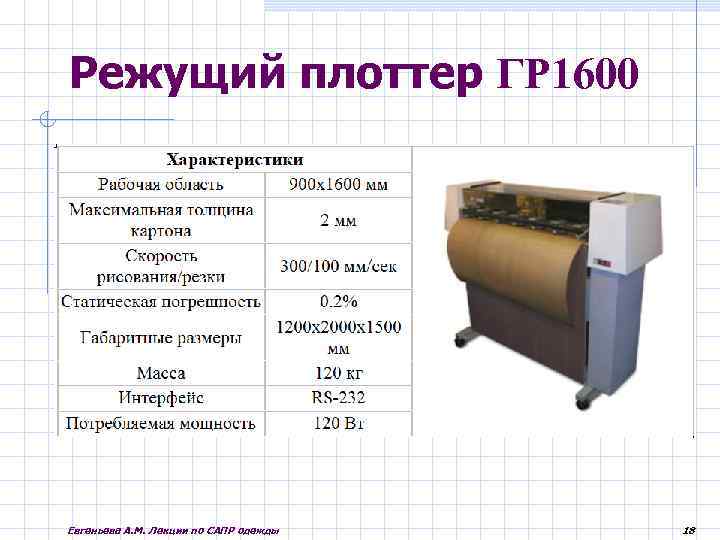

Режущий плоттер ГР 1600 Евгеньева А. М. Лекции по САПР одежды 18
Автоматические Раскройные Установки Автоматизированные раскройные установки серии Top. Cut итальянской фирмы F. K. Group Top. Cut 7. 5 Евгеньева А. М. Лекции по САПР одежды 19

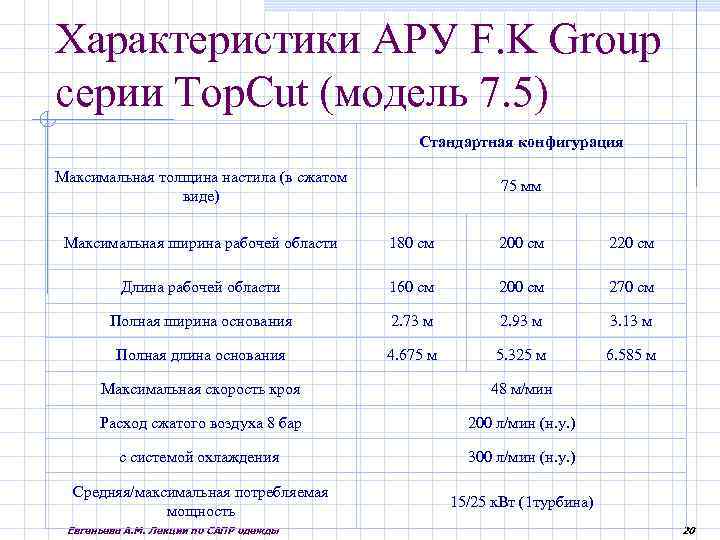

Характеристики АРУ F. K Group серии Top. Cut (модель 7. 5) Стандартная конфигурация Максимальная толщина настила (в сжатом 75 мм виде) Максимальная ширина рабочей области 180 см 200 см 220 см Длина рабочей области 160 см 200 см 270 см Полная ширина основания 2. 73 м 2. 93 м 3. 13 м Полная длина основания 4. 675 м 5. 325 м 6. 585 м Максимальная скорость кроя 48 м/мин Расход сжатого воздуха 8 бар 200 л/мин (н. у. ) с системой охлаждения 300 л/мин (н. у. ) Средняя/максимальная потребляемая 15/25 к. Вт (1 турбина) мощность Евгеньева А. М. Лекции по САПР одежды 20

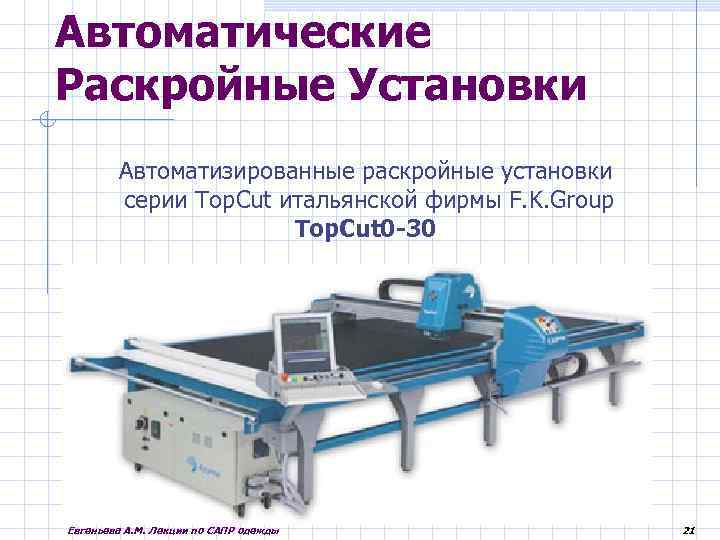

Автоматические Раскройные Установки Автоматизированные раскройные установки серии Top. Cut итальянской фирмы F. K. Group Top. Cut 0 -30 Евгеньева А. М. Лекции по САПР одежды 21

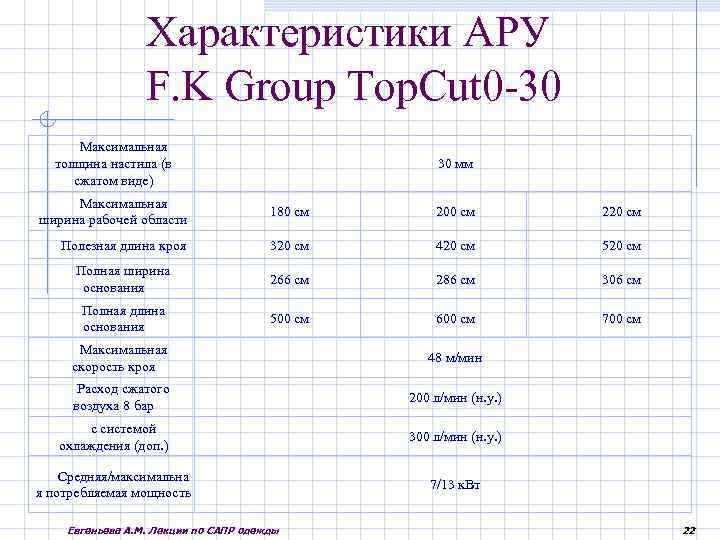

Характеристики АРУ F. K Group Top. Cut 0 -30 Максимальная толщина настила (в 30 мм сжатом виде) Максимальная 180 см 200 см 220 см ширина рабочей области Полезная длина кроя 320 см 420 см 520 см Полная ширина 266 cм 286 cм 306 cм основания Полная длина 500 cм 600 cм 700 cм основания Максимальная 48 м/мин скорость кроя Расход сжатого 200 л/мин (н. у. ) воздуха 8 бар с системой 300 л/мин (н. у. ) охлаждения (доп. ) Средняя/максимальна 7/13 к. Вт я потребляемая мощность Евгеньева А. М. Лекции по САПР одежды 22

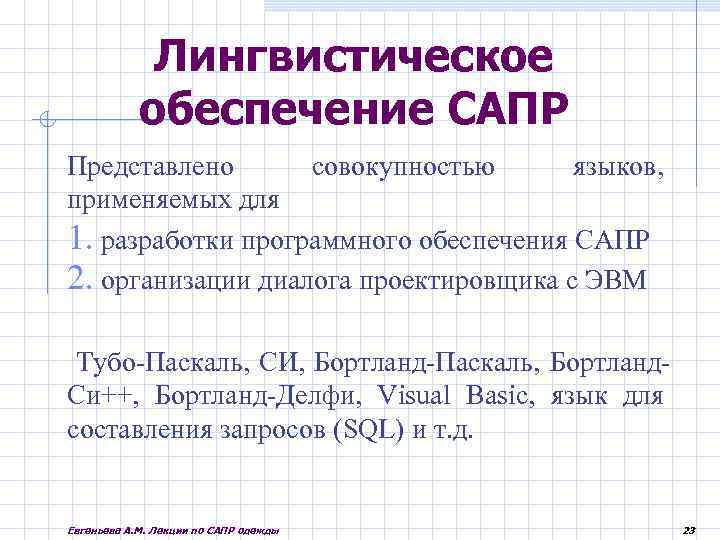

Лингвистическое обеспечение САПР Представлено совокупностью языков, применяемых для 1. разработки программного обеспечения САПР 2. организации диалога проектировщика с ЭВМ Тубо-Паскаль, СИ, Бортланд-Паскаль, Бортланд- Си++, Бортланд-Делфи, Visual Basic, язык для составления запросов (SQL) и т. д. Евгеньева А. М. Лекции по САПР одежды 23

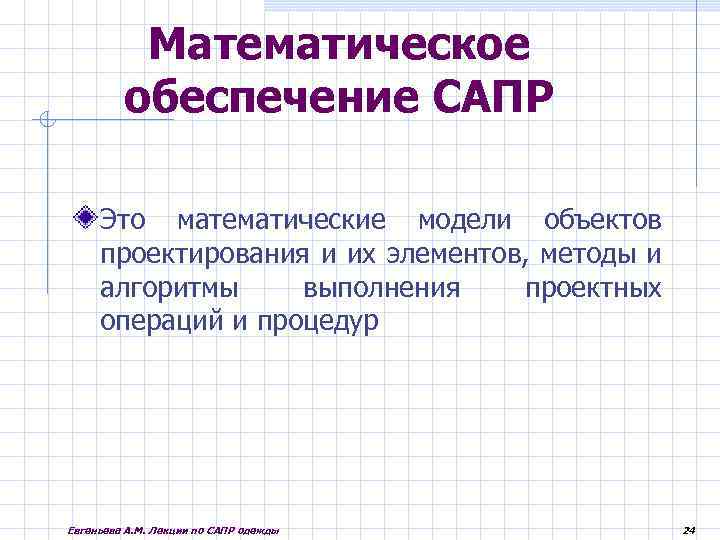

Математическое обеспечение САПР Это математические модели объектов проектирования и их элементов, методы и алгоритмы выполнения проектных операций и процедур Евгеньева А. М. Лекции по САПР одежды 24
Программное обеспечение САПР состоит из программ для ЭВМ. Программное обеспечение (ПО) делится на общесистемное, базовое и прикладное. Евгеньева А. М. Лекции по САПР одежды 25
Методическое обеспечение САПР определяет объект проектирования, процесс проектирования и взаимосвязь между машиной и человеком, т. е. что проектировать и как управлять процессом проектирования. Евгеньева А. М. Лекции по САПР одежды 26

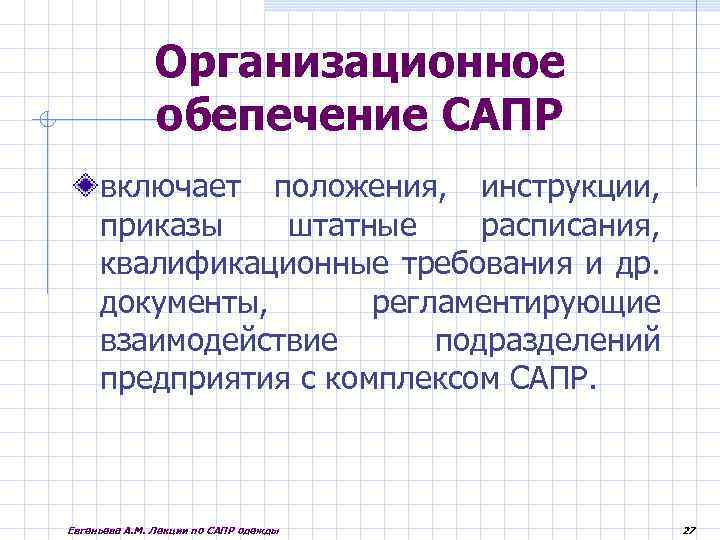

Организационное обепечение САПР включает положения, инструкции, приказы штатные расписания, квалификационные требования и др. документы, регламентирующие взаимодействие подразделений предприятия с комплексом САПР. Евгеньева А. М. Лекции по САПР одежды 27
Информационное обеспечение САПР Представлено совокупностью методов и средств отбора, классификации, хранения, поиска, обновления и обработки информации. Данные информационного обеспечения могут быть представлены в виде банков и баз данных (БД) Евгеньева А. М. Лекции по САПР одежды 28
Структура САПР. Обслуживающие подсистемы название подсистемы назначение подсистемы подсистема ввода-вывода, Обеспечение всех подсистем формирования и ведения САПР информации подсистема управления Обеспечение устойчивого вычислительным процессом функционирования САПР подсистема информационно Поиск готовых моделей или -поисковая компоновка из деталей, хранящихся в базе данных Евгеньева А. М. Лекции по САПР одежды 29

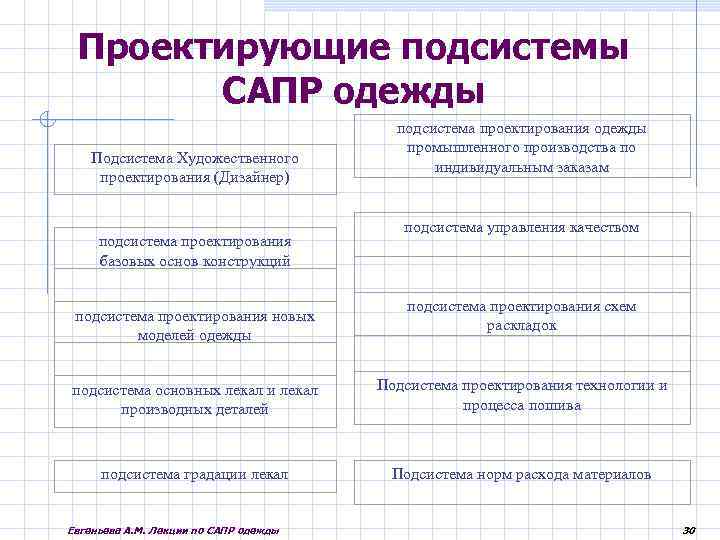

Проектирующие подсистемы САПР одежды подсистема проектирования одежды промышленного производства по Подсистема Художественного индивидуальным заказам проектирования (Дизайнер) подсистема управления качеством подсистема проектирования базовых основ конструкций подсистема проектирования схем подсистема проектирования новых раскладок моделей одежды подсистема основных лекал и лекал Подсистема проектирования технологии и производных деталей процесса пошива подсистема градации лекал Подсистема норм расхода материалов Евгеньева А. М. Лекции по САПР одежды 30
Структура САПР Проектирующие подсистемы Обслуживающие подсистемы Евгеньева А. М. Лекции по САПР одежды 31

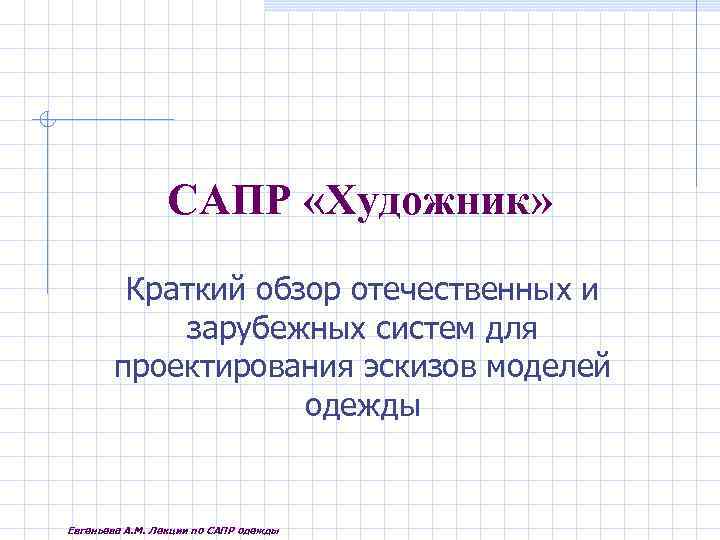

САПР «Художник» Краткий обзор отечественных и зарубежных систем для проектирования эскизов моделей одежды Евгеньева А. М. Лекции по САПР одежды

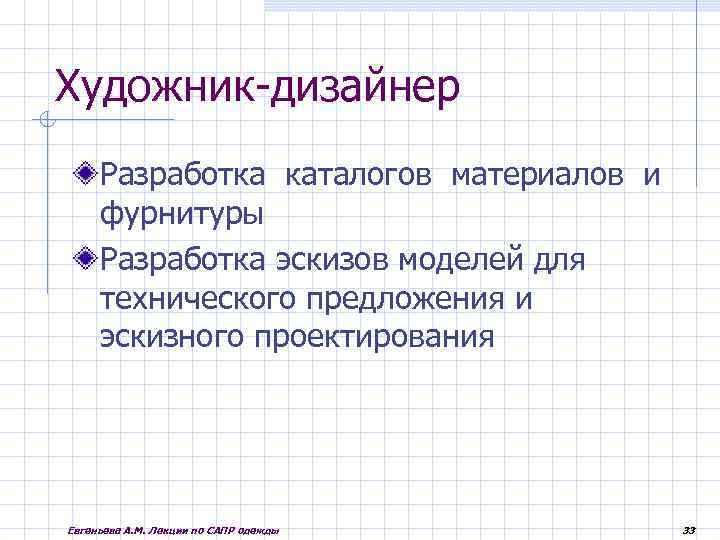

Художник-дизайнер Разработка каталогов материалов и фурнитуры Разработка эскизов моделей для технического предложения и эскизного проектирования Евгеньева А. М. Лекции по САПР одежды 33

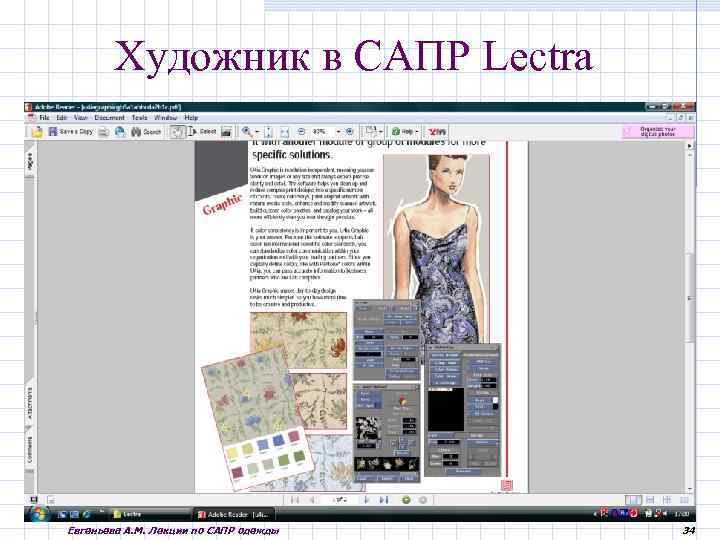

Художник в САПР Lectra Евгеньева А. М. Лекции по САПР одежды 34
"Ассоль - Дизайн" - эффективный инструмент Дизайнера Программа работает с фотографиями изделий, эскизами, техническими рисунками и Евгеньева А. М. Лекции по САПР одежды 35

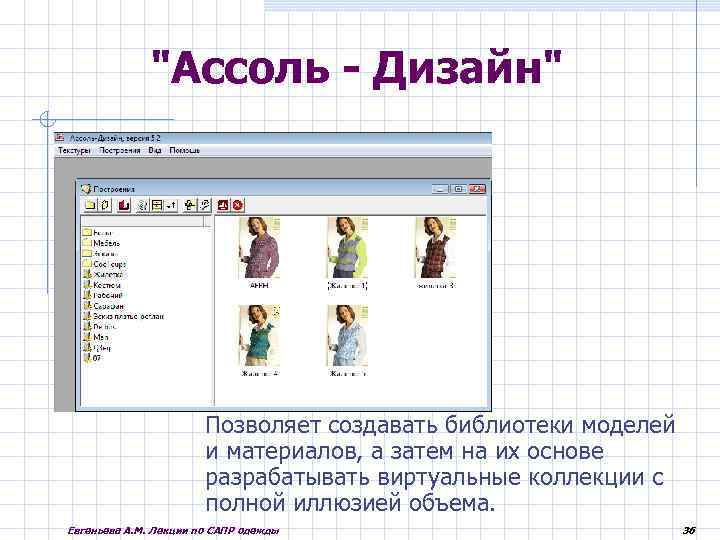

"Ассоль - Дизайн" Позволяет создавать библиотеки моделей и материалов, а затем на их основе разрабатывать виртуальные коллекции с полной иллюзией объема. Евгеньева А. М. Лекции по САПР одежды 36

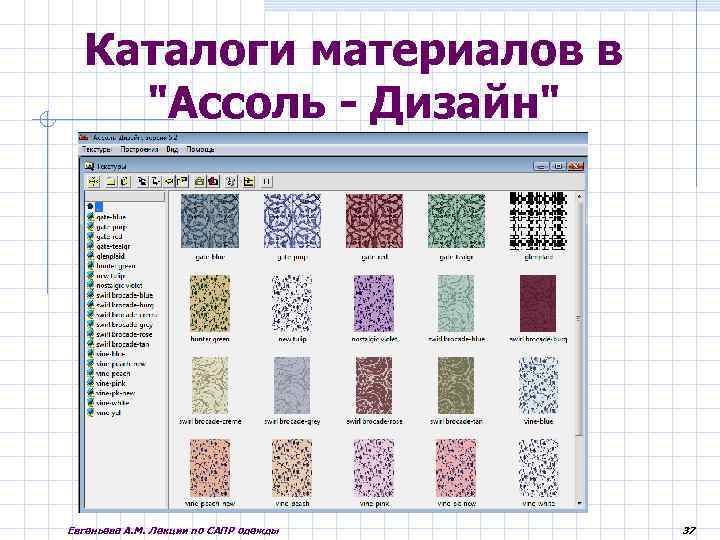

Каталоги материалов в "Ассоль - Дизайн" Евгеньева А. М. Лекции по САПР одежды 37

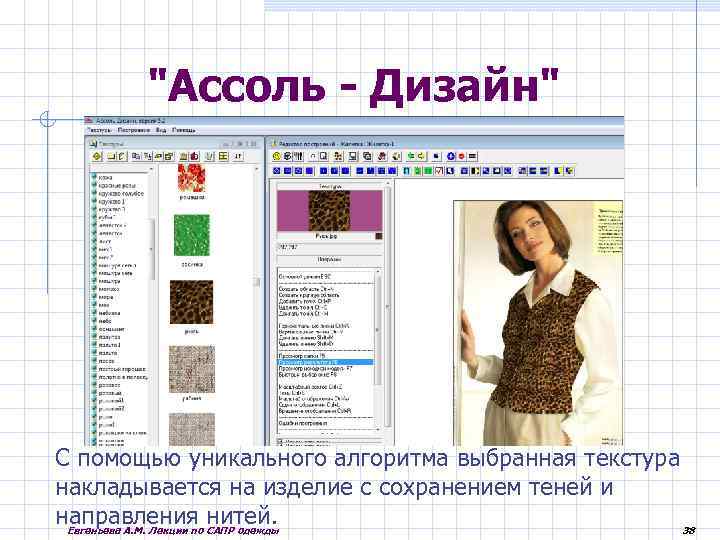

"Ассоль - Дизайн" С помощью уникального алгоритма выбранная текстура накладывается на изделие с сохранением теней и направления нитей. Евгеньева А. М. Лекции по САПР одежды 38

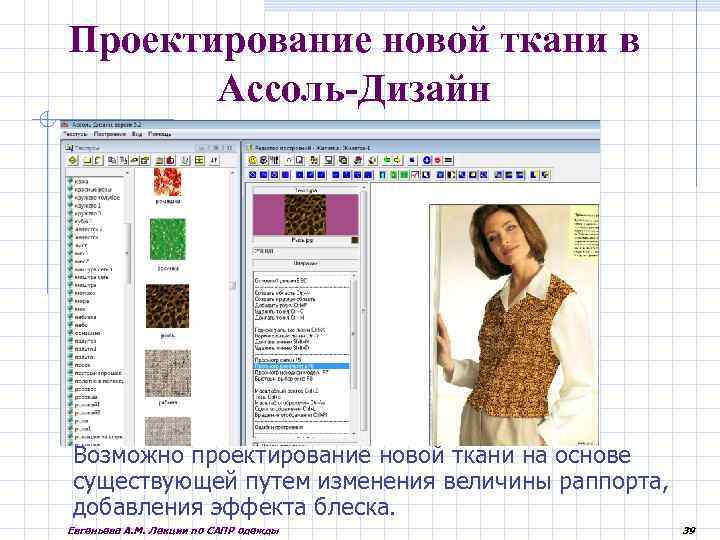

Проектирование новой ткани в Ассоль-Дизайн Возможно проектирование новой ткани на основе существующей путем изменения величины раппорта, добавления эффекта блеска. Евгеньева А. М. Лекции по САПР одежды 39
Технический рисунок в САПР "Ассоль" Евгеньева А. М. Лекции по САПР одежды 40

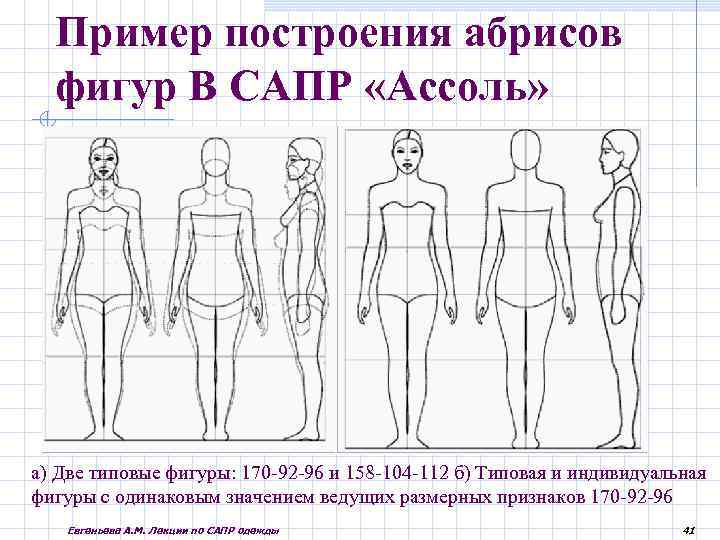

Пример построения абрисов фигур В САПР «Ассоль» а) Две типовые фигуры: 170 -92 -96 и 158 -104 -112 б) Типовая и индивидуальная фигуры с одинаковым значением ведущих размерных признаков 170 -92 -96 Евгеньева А. М. Лекции по САПР одежды 41

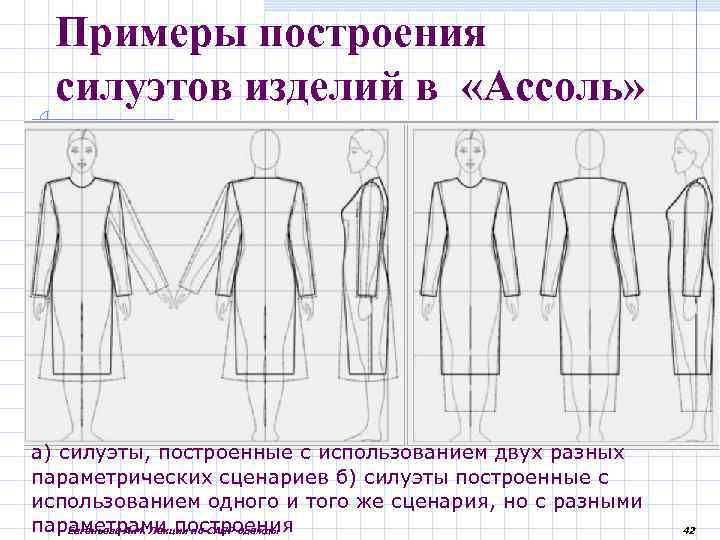

Примеры построения силуэтов изделий в «Ассоль» а) силуэты, построенные с использованием двух разных параметрических сценариев б) силуэты построенные с использованием одного и того же сценария, но с разными параметрами построения Евгеньева А. М. Лекции по САПР одежды 42
Примеры построения технических эскизов (ТЭ) Примеры ТЭ женских платьев, Примеры ТЭ женских платьев, полученных методом полученных методом свободного комбинаторики рисования Евгеньева А. М. Лекции по САПР одежды 43

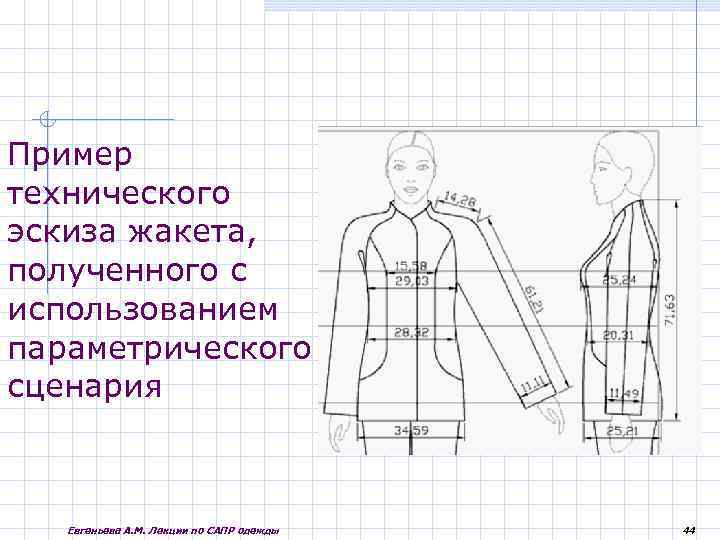

Пример технического эскиза жакета, полученного с использованием параметрического сценария Евгеньева А. М. Лекции по САПР одежды 44

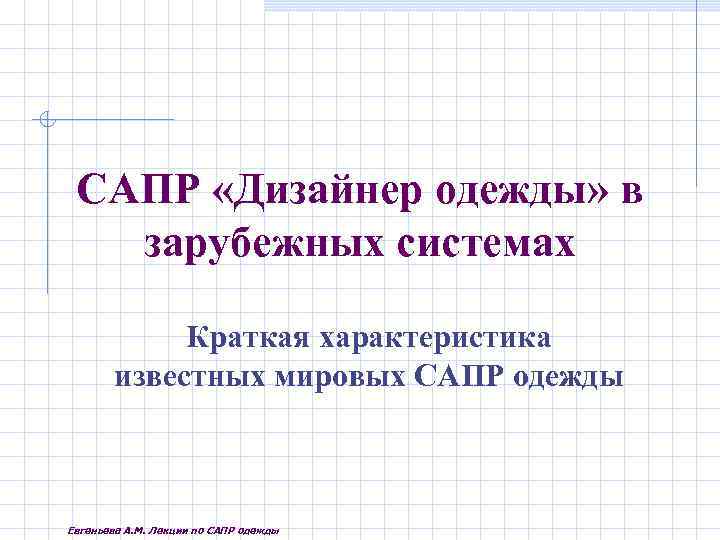

САПР «Дизайнер одежды» в зарубежных системах Краткая характеристика известных мировых САПР одежды Евгеньева А. М. Лекции по САПР одежды

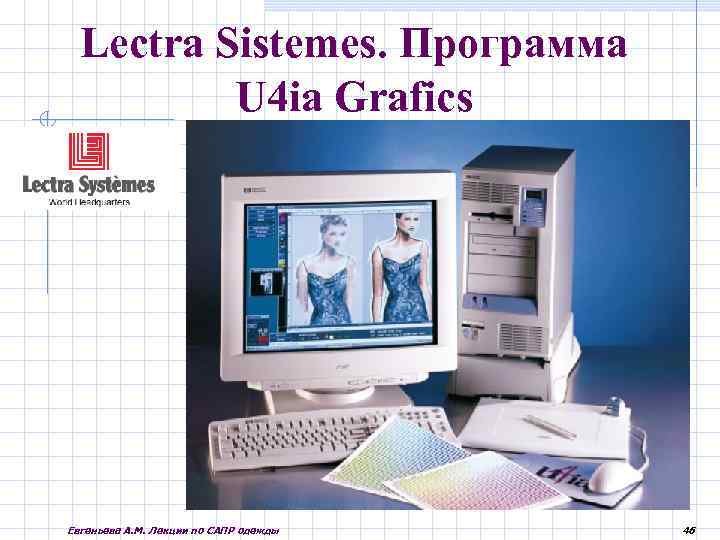

Lectra Sistemes. Программа U 4 ia Grafics Евгеньева А. М. Лекции по САПР одежды 46
Lectra Sistemes. Программа U 4 ia Grafics Евгеньева А. М. Лекции по САПР одежды 47
Lectra Sistemes. Программа Prima Vision-TCX Евгеньева А. М. Лекции по САПР одежды 48

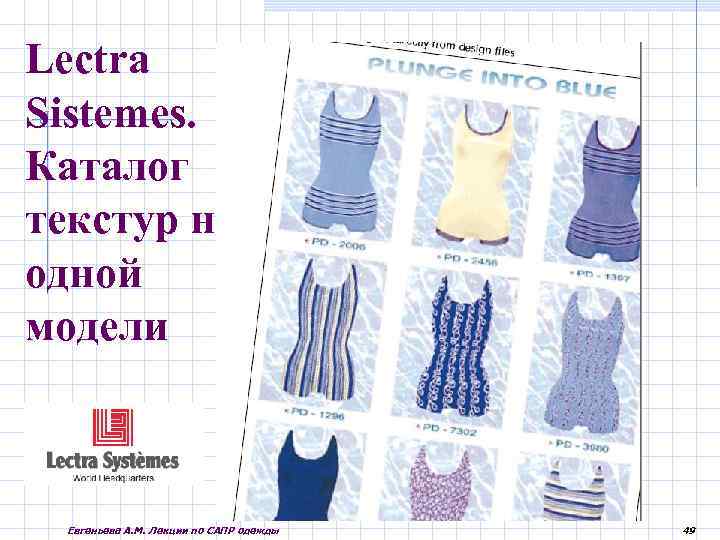

Lectra Sistemes. Каталог текстур на одной модели Евгеньева А. М. Лекции по САПР одежды 49

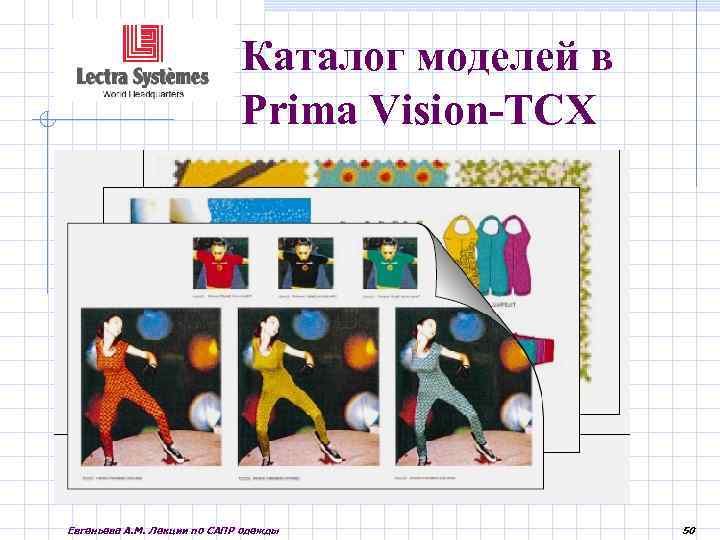

Каталог моделей в Prima Vision-TCX Евгеньева А. М. Лекции по САПР одежды 50
Проектирование эскизов одежды по технологии HAOREBA (Япония) Евгеньева А. М. Лекции по САПР одежды 51

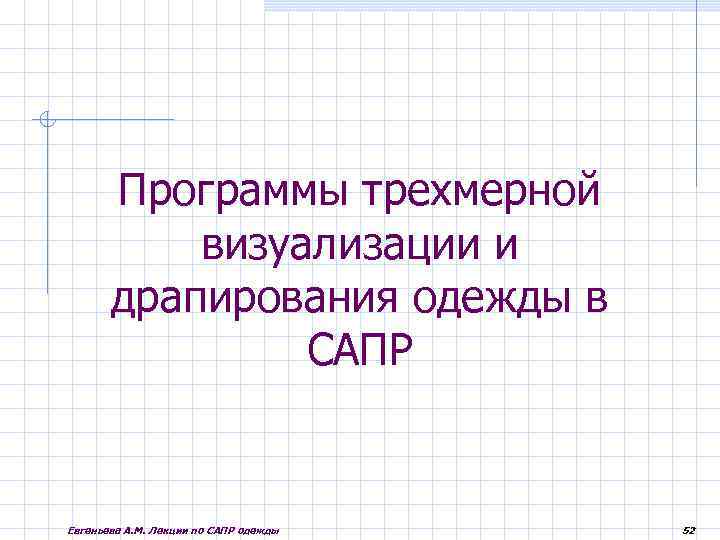

Программы трехмерной визуализации и драпирования одежды в САПР Евгеньева А. М. Лекции по САПР одежды 52

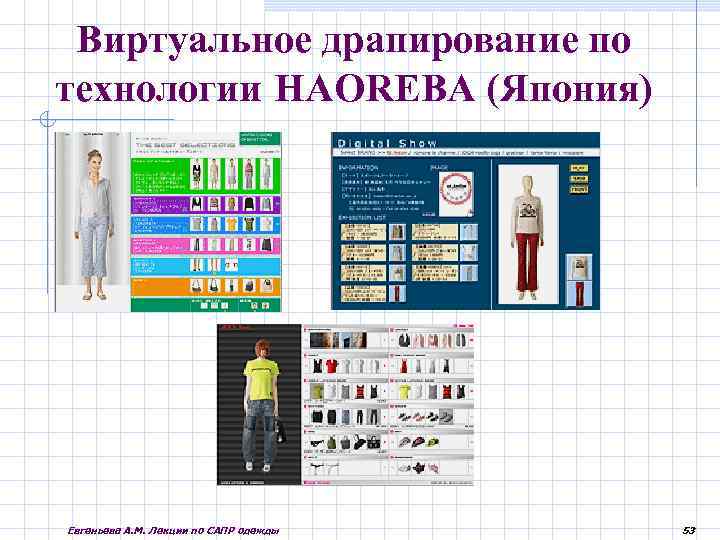

Виртуальное драпирование по технологии HAOREBA (Япония) Евгеньева А. М. Лекции по САПР одежды 53

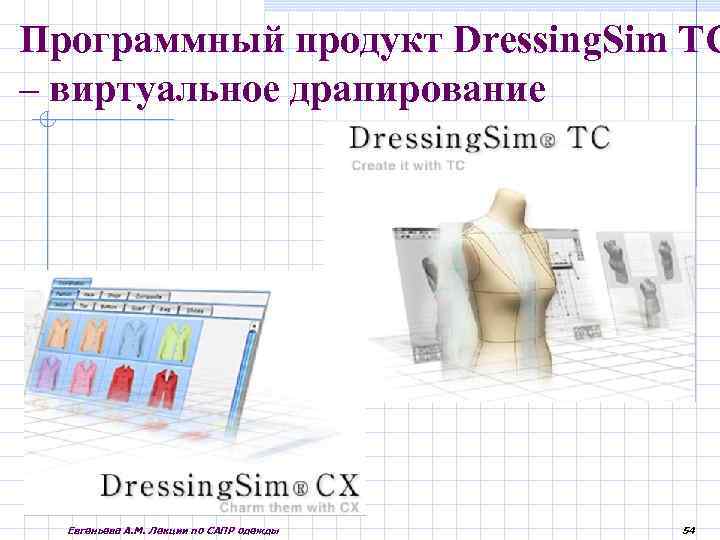

Программный продукт Dressing. Sim ТС – виртуальное драпирование Евгеньева А. М. Лекции по САПР одежды 54

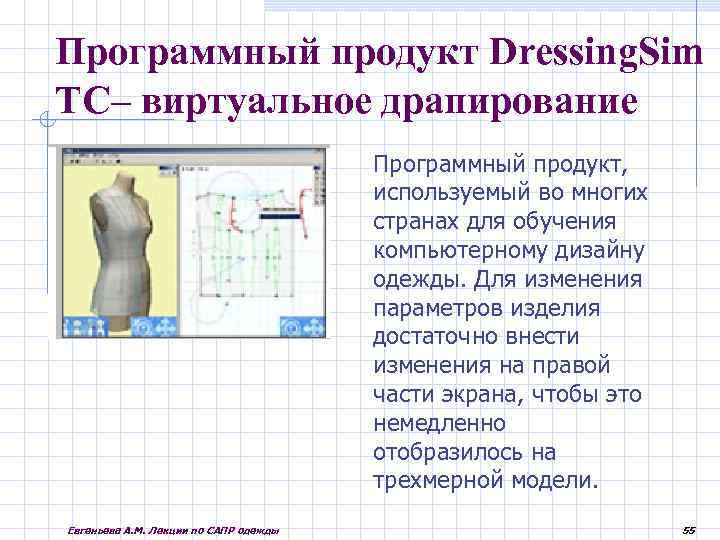

Программный продукт Dressing. Sim ТС– виртуальное драпирование Программный продукт, используемый во многих странах для обучения компьютерному дизайну одежды. Для изменения параметров изделия достаточно внести изменения на правой части экрана, чтобы это немедленно отобразилось на трехмерной модели. Евгеньева А. М. Лекции по САПР одежды 55

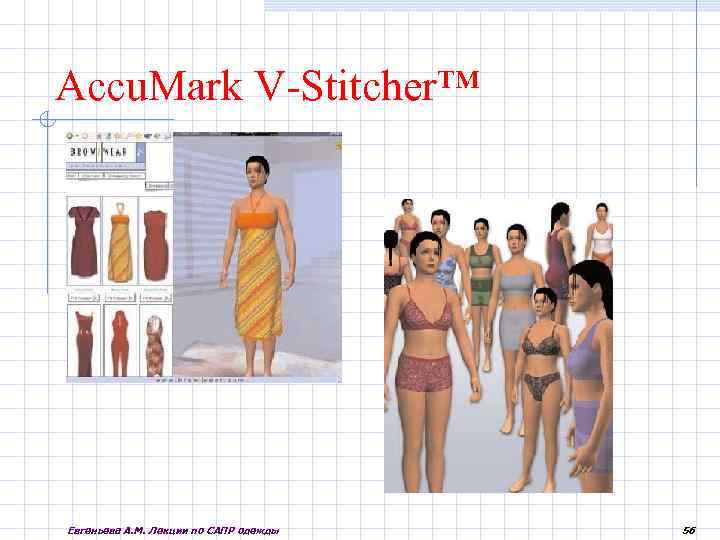

Accu. Mark V-Stitcher™ Евгеньева А. М. Лекции по САПР одежды 56

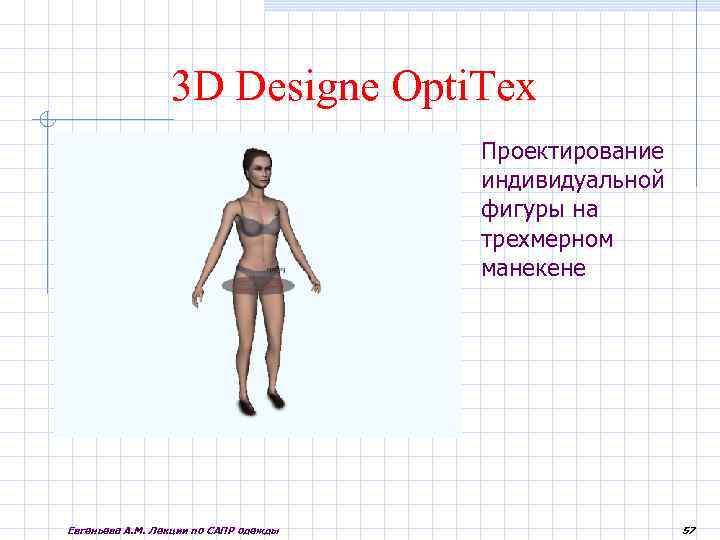

3 D Designe Opti. Tex Проектирование индивидуальной фигуры на трехмерном манекене Евгеньева А. М. Лекции по САПР одежды 57
3 D Designe Opti. Tex Евгеньева А. М. Лекции по САПР одежды 58
Opti. Tex Modulate Евгеньева А. М. Лекции по САПР одежды 59
Симуляция трехмерного одевания манекена в Opti. Tex Евгеньева А. М. Лекции по САПР одежды 60

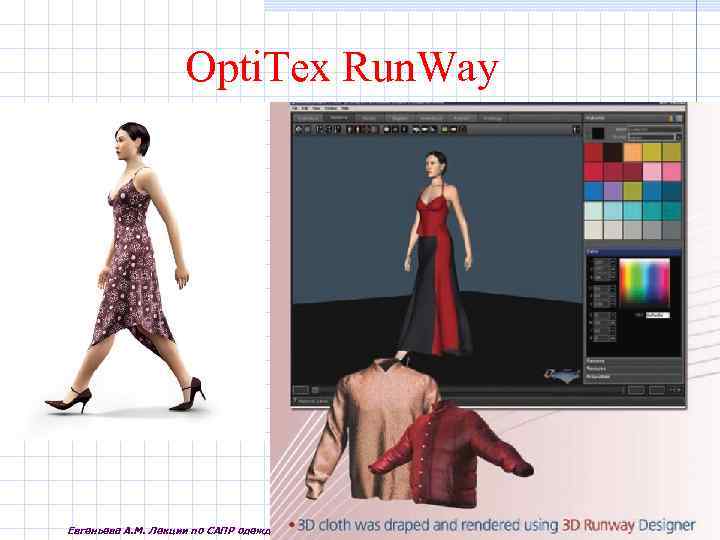

Opti. Tex Run. Way Евгеньева А. М. Лекции по САПР одежды 61

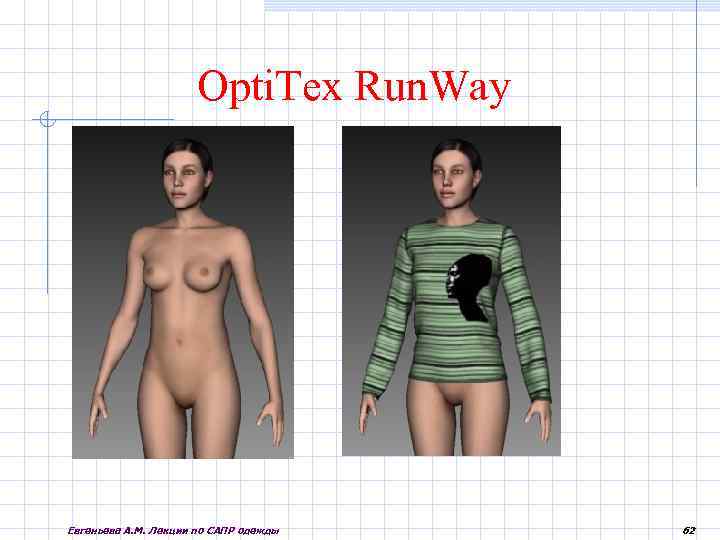

Opti. Tex Run. Way Евгеньева А. М. Лекции по САПР одежды 62

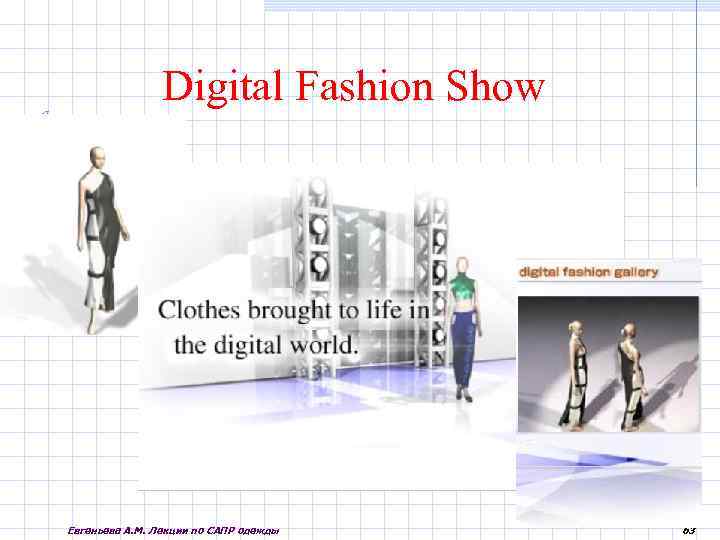

Digital Fashion Show Евгеньева А. М. Лекции по САПР одежды 63

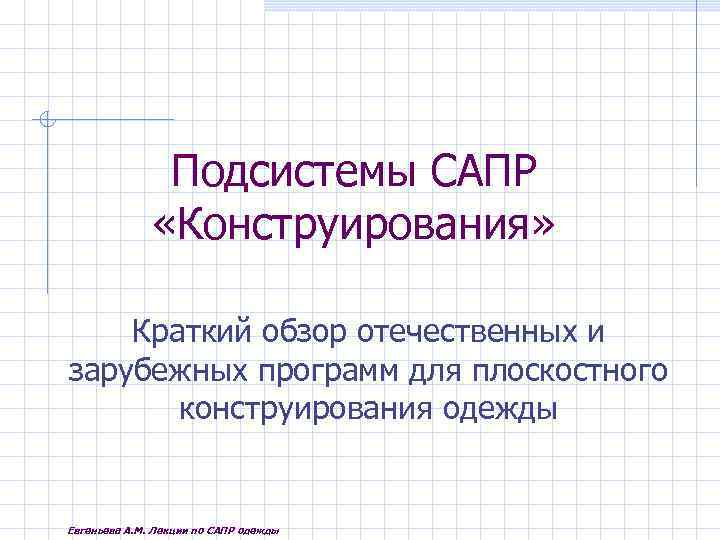

Подсистемы САПР «Конструирования» Краткий обзор отечественных и зарубежных программ для плоскостного конструирования одежды Евгеньева А. М. Лекции по САПР одежды

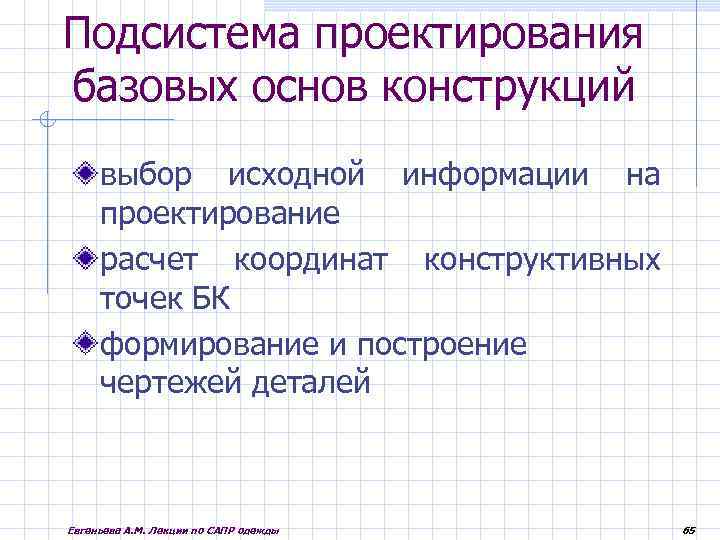

Подсистема проектирования базовых основ конструкций выбор исходной информации на проектирование расчет координат конструктивных точек БК формирование и построение чертежей деталей Евгеньева А. М. Лекции по САПР одежды 65
Конструирование в САПР «Ассоль» Евгеньева А. М. Лекции по САПР одежды 66
Автоматическое базовое конструирование в САПР «Ассоль» Евгеньева А. М. Лекции по САПР одежды 67

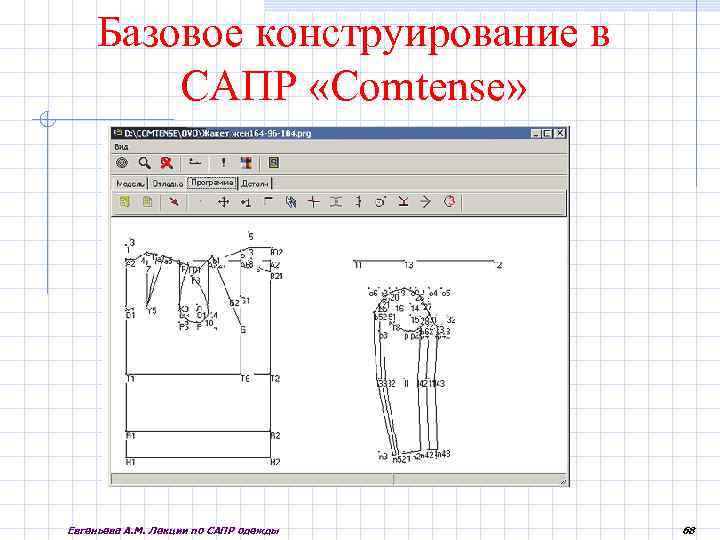

Базовое конструирование в САПР «Comtense» Евгеньева А. М. Лекции по САПР одежды 68

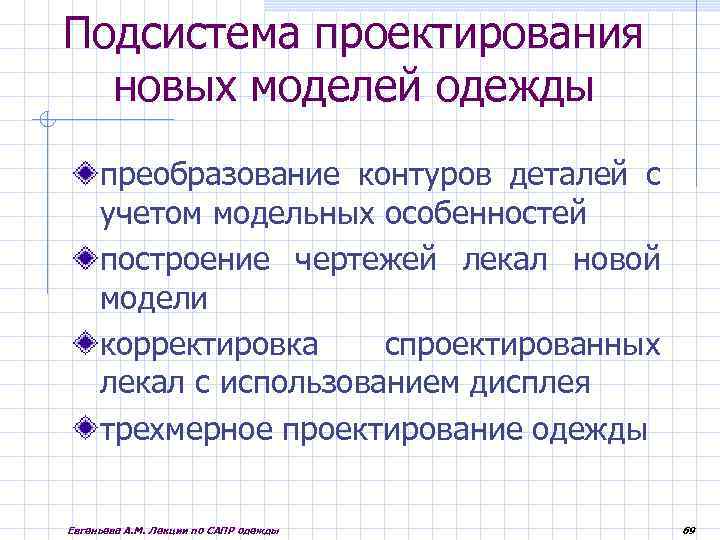

Подсистема проектирования новых моделей одежды преобразование контуров деталей с учетом модельных особенностей построение чертежей лекал новой модели корректировка спроектированных лекал с использованием дисплея трехмерное проектирование одежды Евгеньева А. М. Лекции по САПР одежды 69
Конструирование в САПР "Ассоль" Евгеньева А. М. Лекции по САПР одежды 70
Конструктивное моделирование в САПР «Comtense» Евгеньева А. М. Лекции по САПР одежды 71

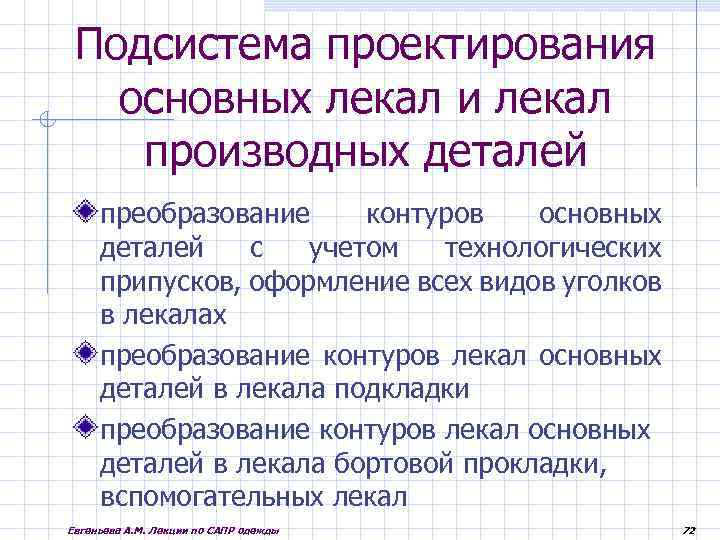

Подсистема проектирования основных лекал и лекал производных деталей преобразование контуров основных деталей с учетом технологических припусков, оформление всех видов уголков в лекалах преобразование контуров лекал основных деталей в лекала подкладки преобразование контуров лекал основных деталей в лекала бортовой прокладки, вспомогательных лекал Евгеньева А. М. Лекции по САПР одежды 72
Проектирование лекал в САПР «Ассоль» Оформление лекал в САПР "Ассоль": а) исходный чертеж; б) детали с построенными припусками; в), г), д) разные варианты оформления углов припусков Евгеньева А. М. Лекции по САПР одежды 73

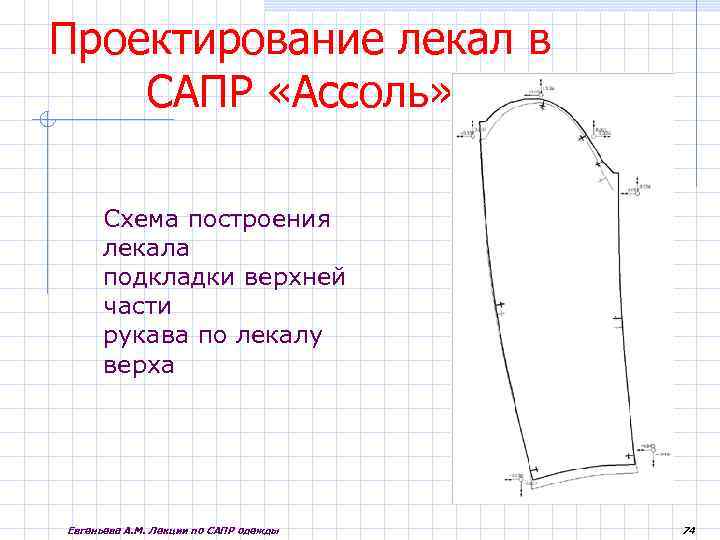

Проектирование лекал в САПР «Ассоль» Схема построения лекала подкладки верхней части рукава по лекалу верха Евгеньева А. М. Лекции по САПР одежды 74
Проектирование лекал в САПР «Грация» Евгеньева А. М. Лекции по САПР одежды 75

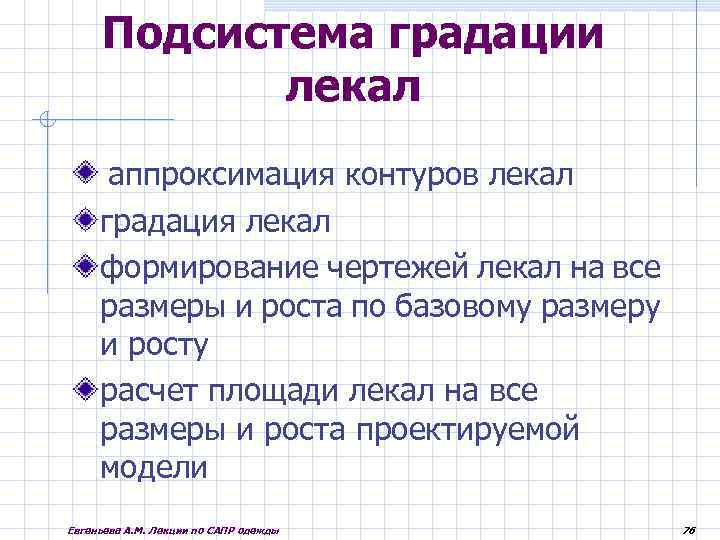

Подсистема градации лекал аппроксимация контуров лекал градация лекал формирование чертежей лекал на все размеры и роста по базовому размеру и росту расчет площади лекал на все размеры и роста проектируемой модели Евгеньева А. М. Лекции по САПР одежды 76

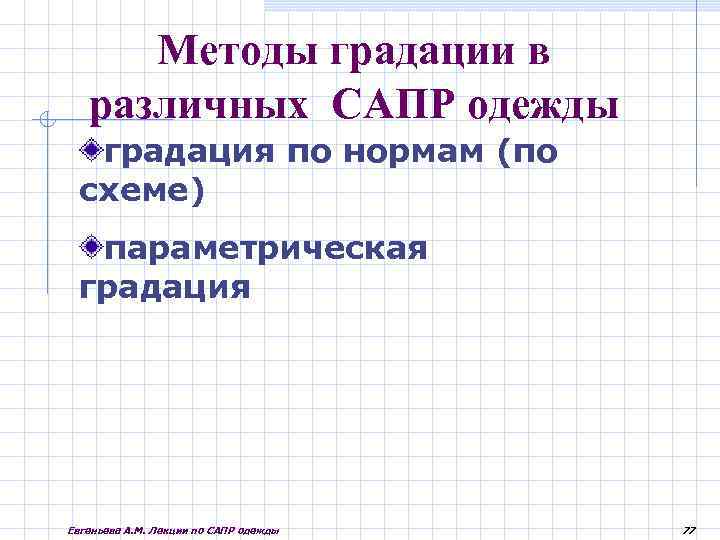

Методы градации в различных САПР одежды градация по нормам (по схеме) параметрическая градация Евгеньева А. М. Лекции по САПР одежды 77

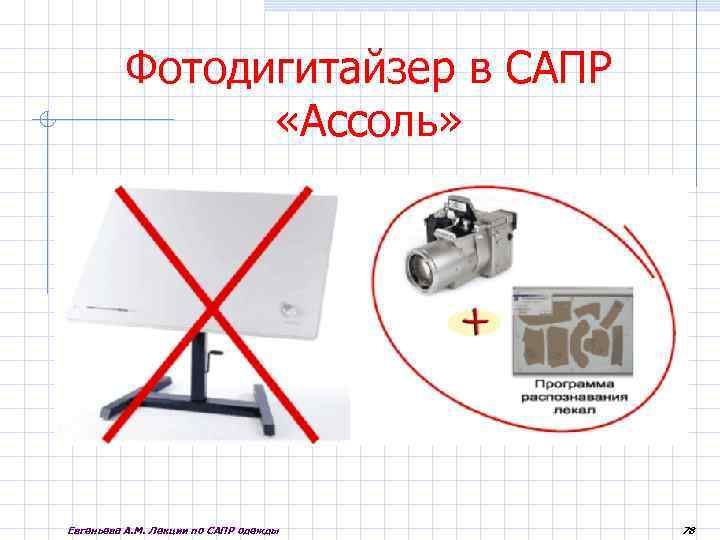

Фотодигитайзер в САПР «Ассоль» Евгеньева А. М. Лекции по САПР одежды 78

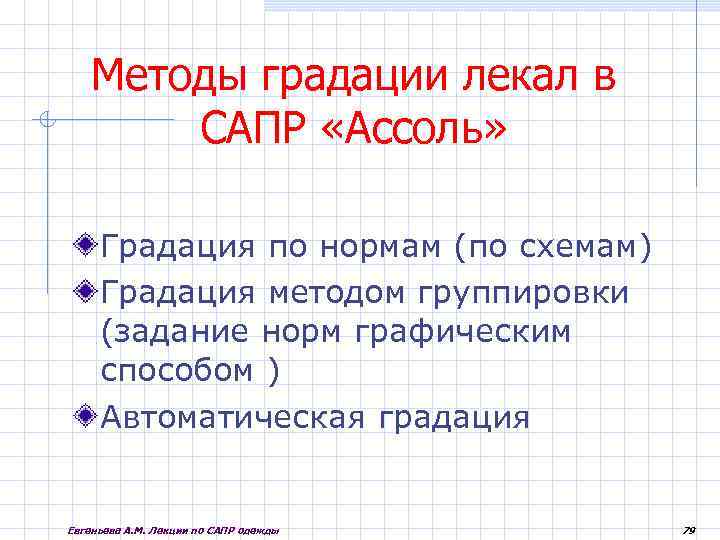

Методы градации лекал в САПР «Ассоль» Градация по нормам (по схемам) Градация методом группировки (задание норм графическим способом ) Автоматическая градация Евгеньева А. М. Лекции по САПР одежды 79
Градация в САПР "Ассоль" Евгеньева А. М. Лекции по САПР одежды 80

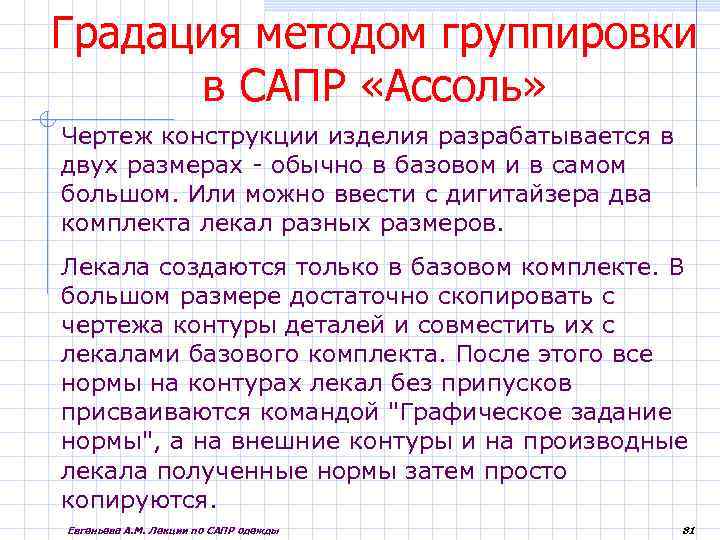

Градация методом группировки в САПР «Ассоль» Чертеж конструкции изделия разрабатывается в двух размерах - обычно в базовом и в самом большом. Или можно ввести с дигитайзера два комплекта лекал разных размеров. Лекала создаются только в базовом комплекте. В большом размере достаточно скопировать с чертежа контуры деталей и совместить их с лекалами базового комплекта. После этого все нормы на контурах лекал без припусков присваиваются командой "Графическое задание нормы", а на внешние контуры и на производные лекала полученные нормы затем просто копируются. Евгеньева А. М. Лекции по САПР одежды 81

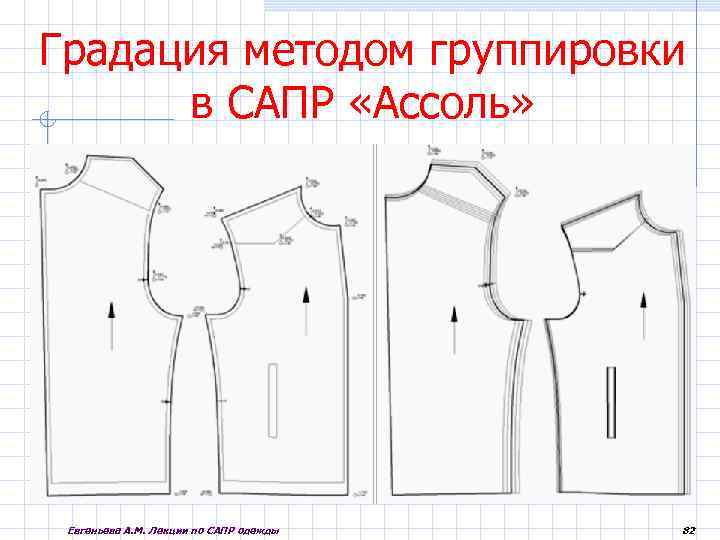

Градация методом группировки в САПР «Ассоль» Евгеньева А. М. Лекции по САПР одежды 82
Градация в САПР «Comtense» Евгеньева А. М. Лекции по САПР одежды 83

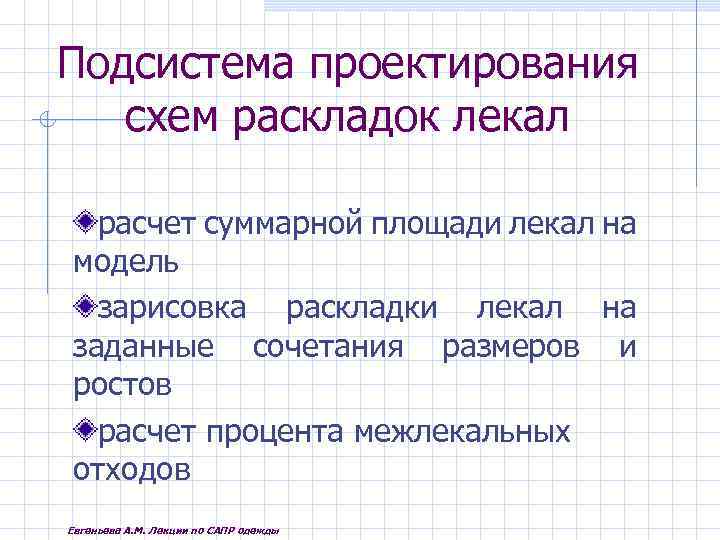

Подсистема проектирования схем раскладок лекал расчет суммарной площади лекал на модель зарисовка раскладки лекал на заданные сочетания размеров и ростов расчет процента межлекальных отходов Евгеньева А. М. Лекции по САПР одежды

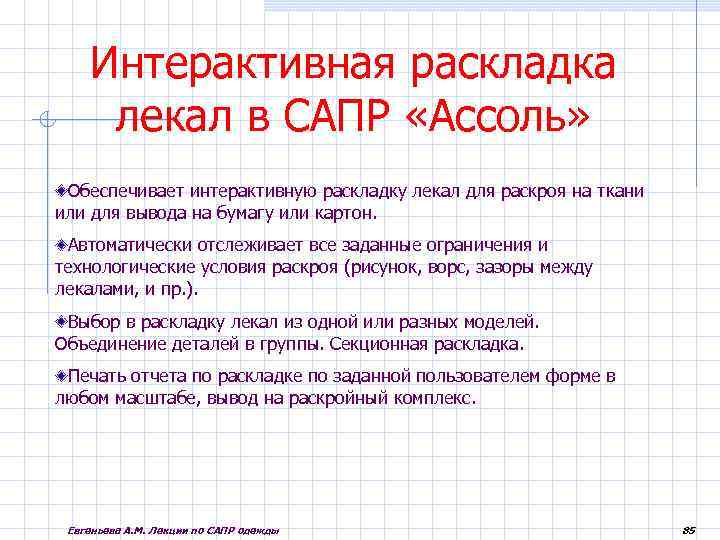

Интерактивная раскладка лекал в САПР «Ассоль» Обеспечивает интерактивную раскладку лекал для раскроя на ткани или для вывода на бумагу или картон. Автоматически отслеживает все заданные ограничения и технологические условия раскроя (рисунок, ворс, зазоры между лекалами, и пр. ). Выбор в раскладку лекал из одной или разных моделей. Объединение деталей в группы. Секционная раскладка. Печать отчета по раскладке по заданной пользователем форме в любом масштабе, вывод на раскройный комплекс. Евгеньева А. М. Лекции по САПР одежды 85

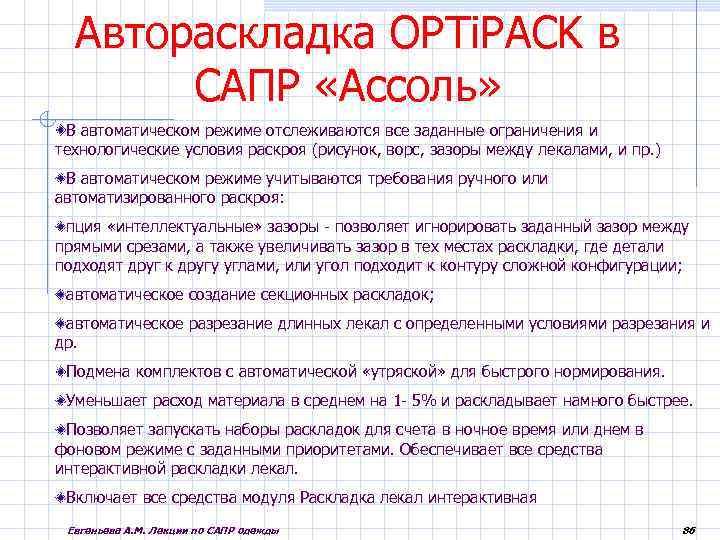

Автораскладка OPTi. PACK в САПР «Ассоль» В автоматическом режиме отслеживаются все заданные ограничения и технологические условия раскроя (рисунок, ворс, зазоры между лекалами, и пр. ) В автоматическом режиме учитываются требования ручного или автоматизированного раскроя: пция «интеллектуальные» зазоры - позволяет игнорировать заданный зазор между прямыми срезами, а также увеличивать зазор в тех местах раскладки, где детали подходят друг к другу углами, или угол подходит к контуру сложной конфигурации; автоматическое создание секционных раскладок; автоматическое разрезание длинных лекал с определенными условиями разрезания и др. Подмена комплектов с автоматической «утряской» для быстрого нормирования. Уменьшает расход материала в среднем на 1 - 5% и раскладывает намного быстрее. Позволяет запускать наборы раскладок для счета в ночное время или днем в фоновом режиме с заданными приоритетами. Обеспечивает все средства интерактивной раскладки лекал. Включает все средства модуля Раскладка лекал интерактивная Евгеньева А. М. Лекции по САПР одежды 86
Раскладка в САПР "Ассоль" Евгеньева А. М. Лекции по САПР одежды 87
Раскладка в САПР «Comtense» Евгеньева А. М. Лекции по САПР одежды 88

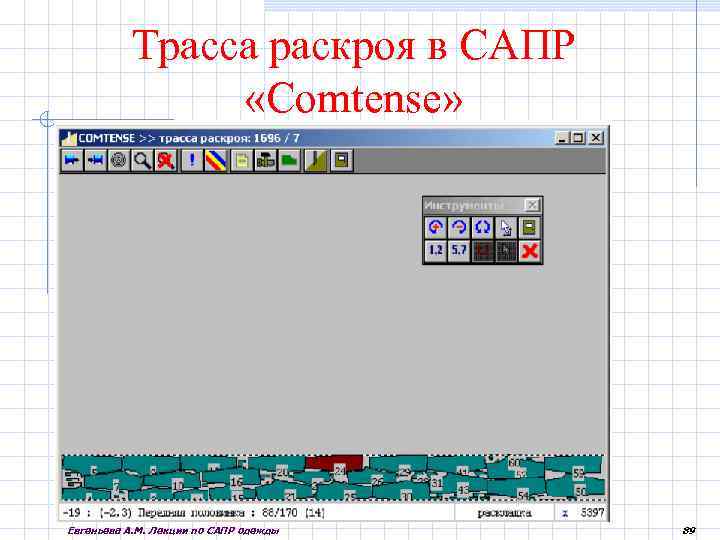

Трасса раскроя в САПР «Comtense» Евгеньева А. М. Лекции по САПР одежды 89

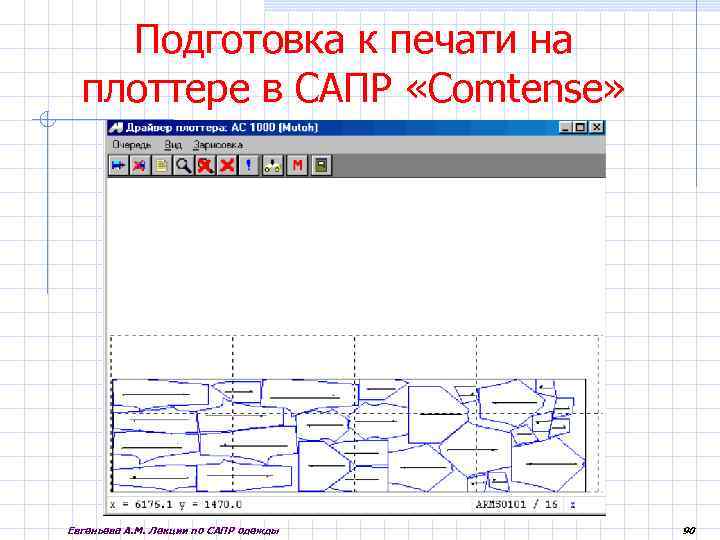

Подготовка к печати на плоттере в САПР «Comtense» Евгеньева А. М. Лекции по САПР одежды 90

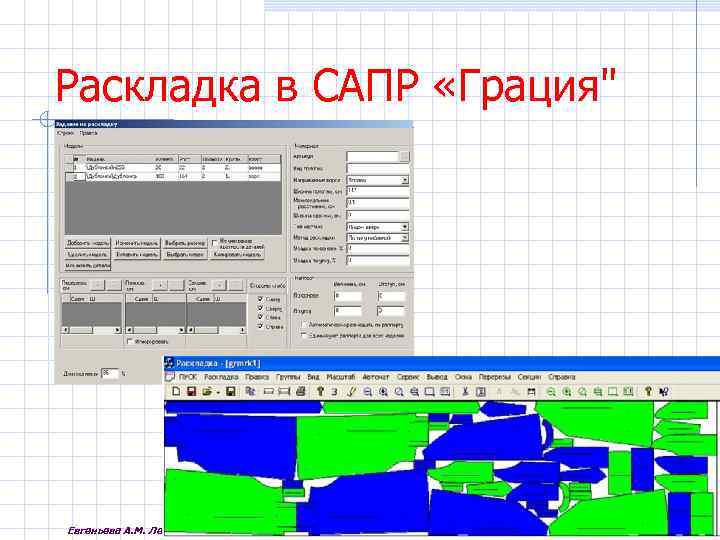

Раскладка в САПР «Грация" Евгеньева А. М. Лекции по САПР одежды 91

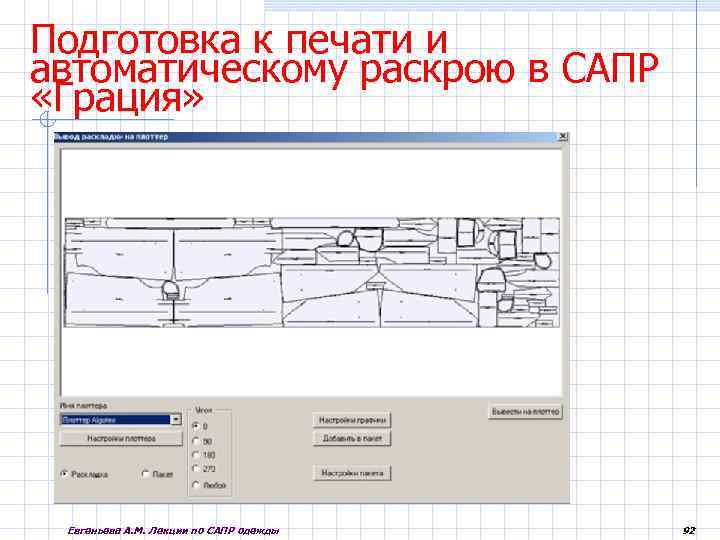

Подготовка к печати и автоматическому раскрою в САПР «Грация» Евгеньева А. М. Лекции по САПР одежды 92

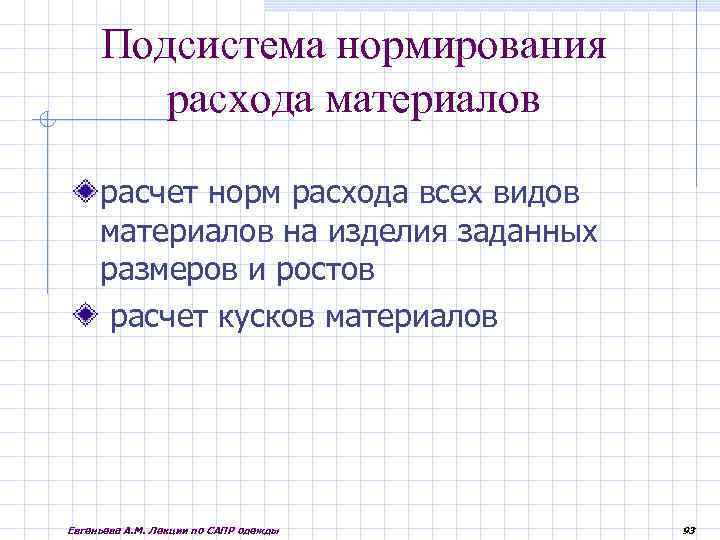

Подсистема нормирования расхода материалов расчет норм расхода всех видов материалов на изделия заданных размеров и ростов расчет кусков материалов Евгеньева А. М. Лекции по САПР одежды 93

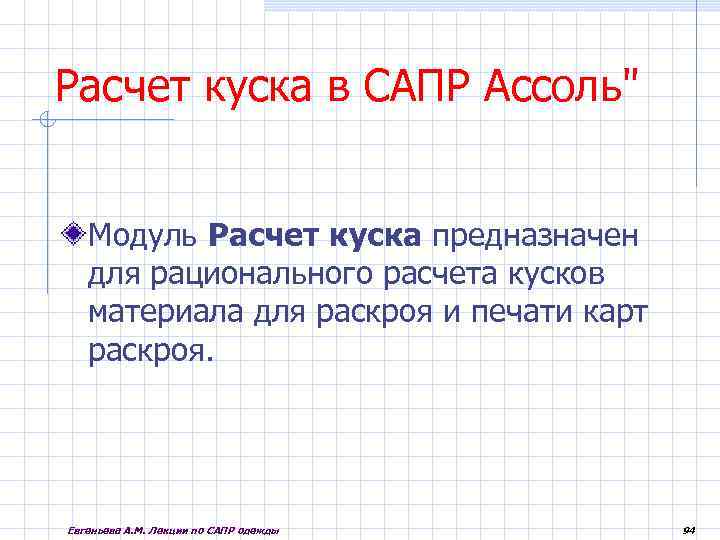

Расчет куска в САПР Ассоль" Модуль Расчет куска предназначен для рационального расчета кусков материала для раскроя и печати карт раскроя. Евгеньева А. М. Лекции по САПР одежды 94

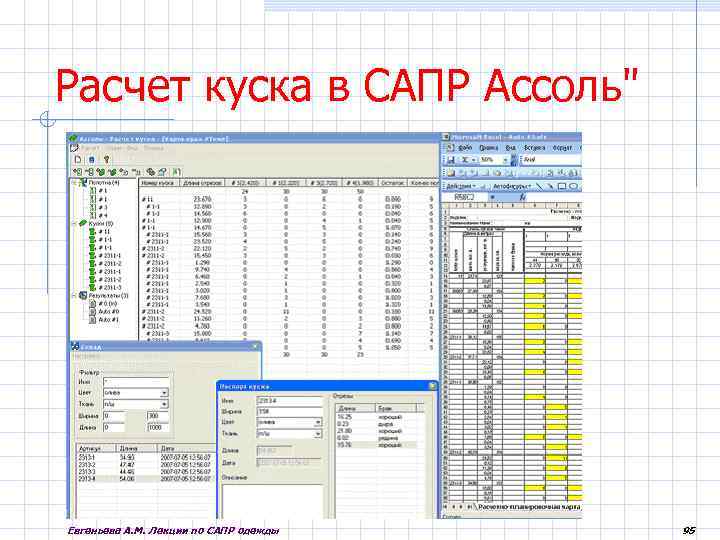

Расчет куска в САПР Ассоль" Евгеньева А. М. Лекции по САПР одежды 95
Нормирование сырья в САПР «Грация» Евгеньева А. М. Лекции по САПР одежды 96

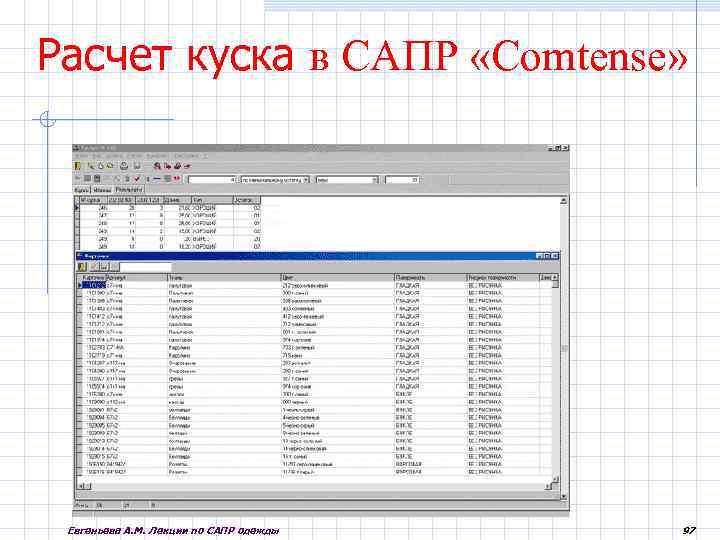

Расчет куска в САПР «Comtense» Евгеньева А. М. Лекции по САПР одежды 97

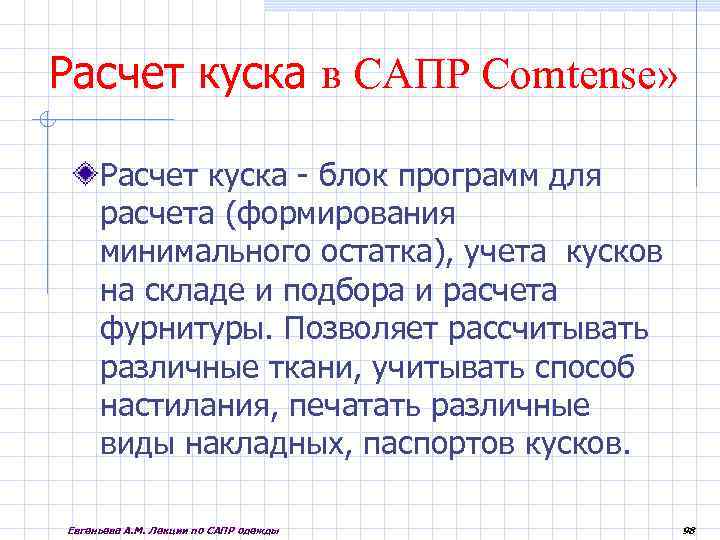

Расчет куска в САПР Comtense» Расчет куска - блок программ для расчета (формирования минимального остатка), учета кусков на складе и подбора и расчета фурнитуры. Позволяет рассчитывать различные ткани, учитывать способ настилания, печатать различные виды накладных, паспортов кусков. Евгеньева А. М. Лекции по САПР одежды 98

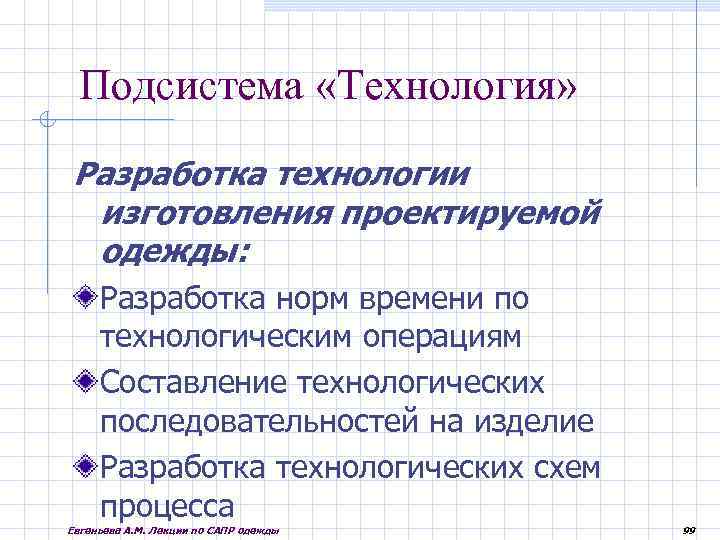

Подсистема «Технология» Разработка технологии изготовления проектируемой одежды: Разработка норм времени по технологическим операциям Составление технологических последовательностей на изделие Разработка технологических схем процесса Евгеньева А. М. Лекции по САПР одежды 99

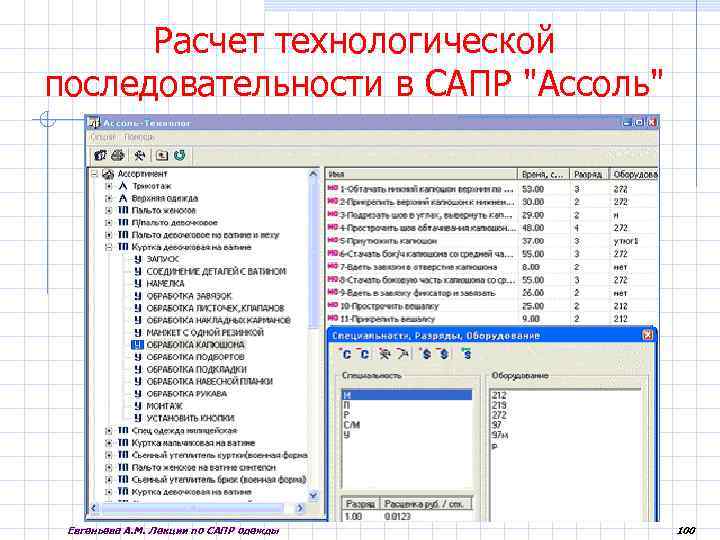

Расчет технологической последовательности в САПР "Ассоль" Евгеньева А. М. Лекции по САПР одежды 100

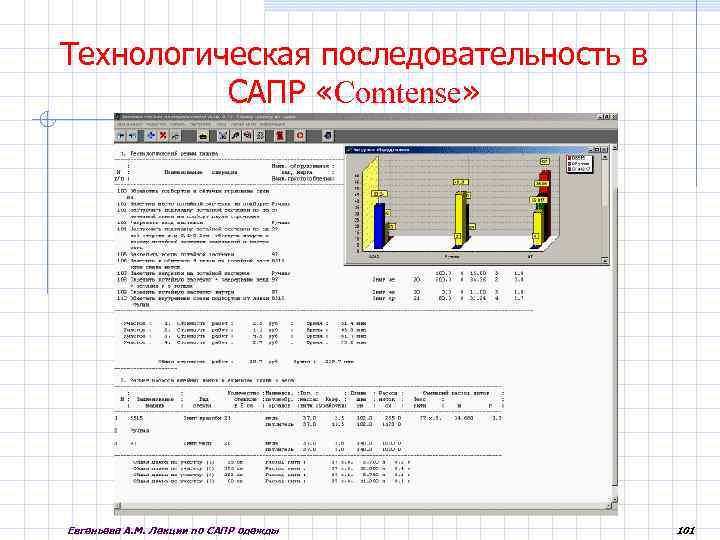

Технологическая последовательность в САПР «Comtense» Евгеньева А. М. Лекции по САПР одежды 101

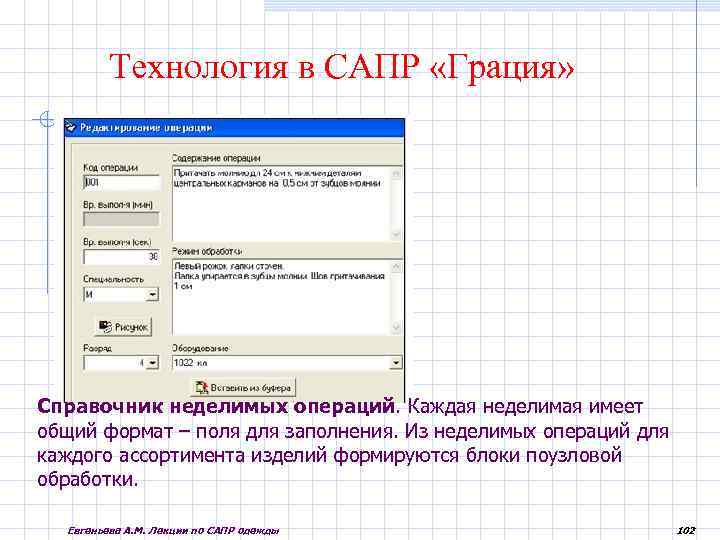

Технология в САПР «Грация» Справочник неделимых операций. Каждая неделимая имеет общий формат – поля для заполнения. Из неделимых операций для каждого ассортимента изделий формируются блоки поузловой обработки. Евгеньева А. М. Лекции по САПР одежды 102
Технологическая последовательность в САПР «Грация» Создание Технологической последовательности изготовления конкретного изделия с использованием неделимых операций и блоков поузловой обработки. Технологическая последовательность может быть распечатана в удобном формате или передана в Word или Excel. Евгеньева А. М. Лекции по САПР одежды 103

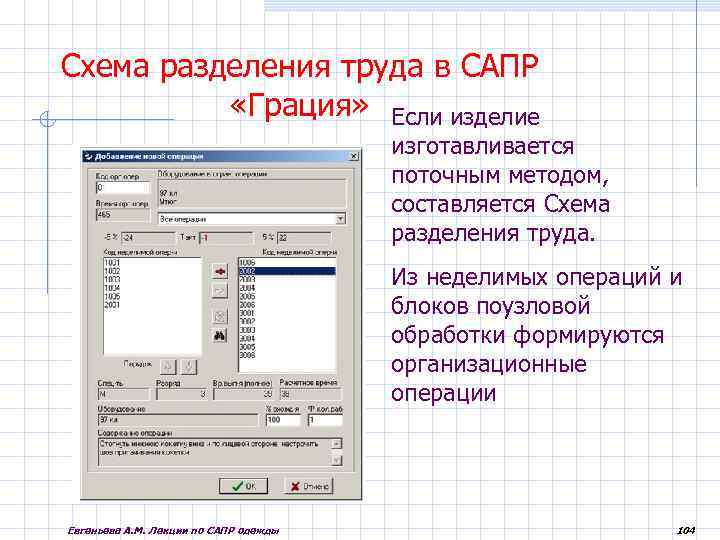

Схема разделения труда в САПР «Грация» Если изделие изготавливается поточным методом, составляется Схема разделения труда. Из неделимых операций и блоков поузловой обработки формируются организационные операции Евгеньева А. М. Лекции по САПР одежды 104
Анализ схемы разделения труда в САПР «Грация» График согласования наглядно отражает степень загрузки организаци- онных операций Евгеньева А. М. Лекции по САПР одежды 105

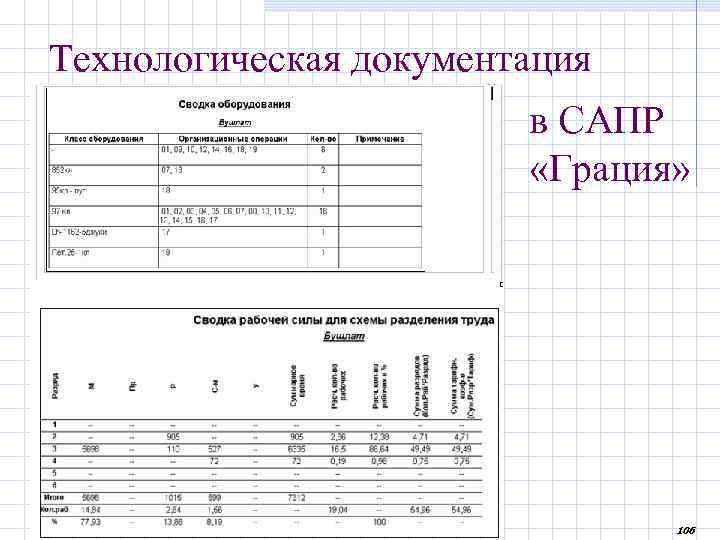

Технологическая документация в САПР «Грация» Евгеньева А. М. Лекции по САПР одежды 106
Подсистема «Диспетчер» Организация оперативного управления предприятием, обеспечение работоспособности и взаимосвязи всех цехов и участков Евгеньева А. М. Лекции по САПР одежды 107

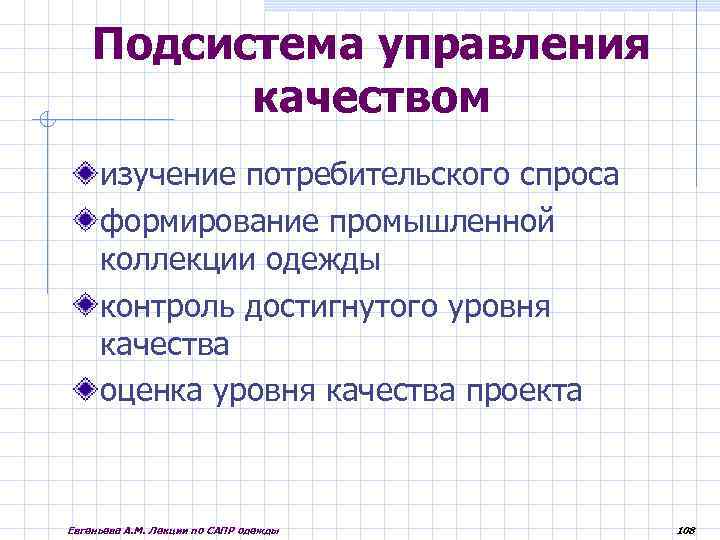

Подсистема управления качеством изучение потребительского спроса формирование промышленной коллекции одежды контроль достигнутого уровня качества оценка уровня качества проекта Евгеньева А. М. Лекции по САПР одежды 108
Подсистема проектирования одежды промышленного производства по индивидуальным заказам два варианта реализации: 2 D и 3 D- проектирование Евгеньева А. М. Лекции по САПР одежды 109

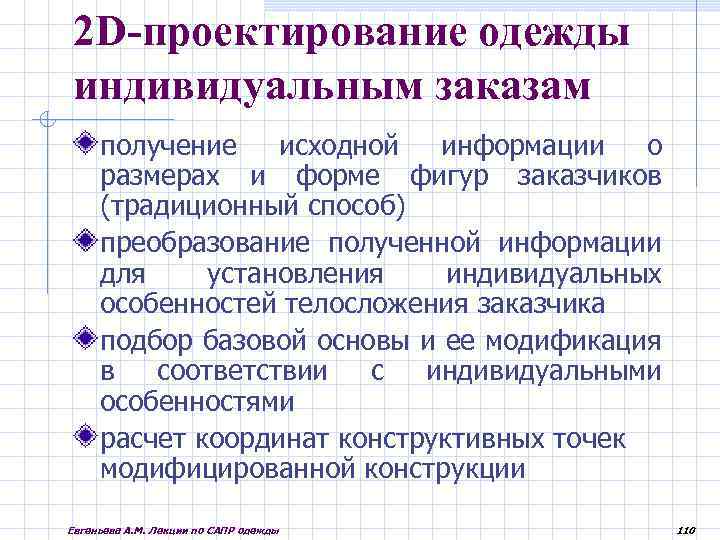

2 D-проектирование одежды индивидуальным заказам получение исходной информации о размерах и форме фигур заказчиков (традиционный способ) преобразование полученной информации для установления индивидуальных особенностей телосложения заказчика подбор базовой основы и ее модификация в соответствии с индивидуальными особенностями расчет координат конструктивных точек модифицированной конструкции Евгеньева А. М. Лекции по САПР одежды 110

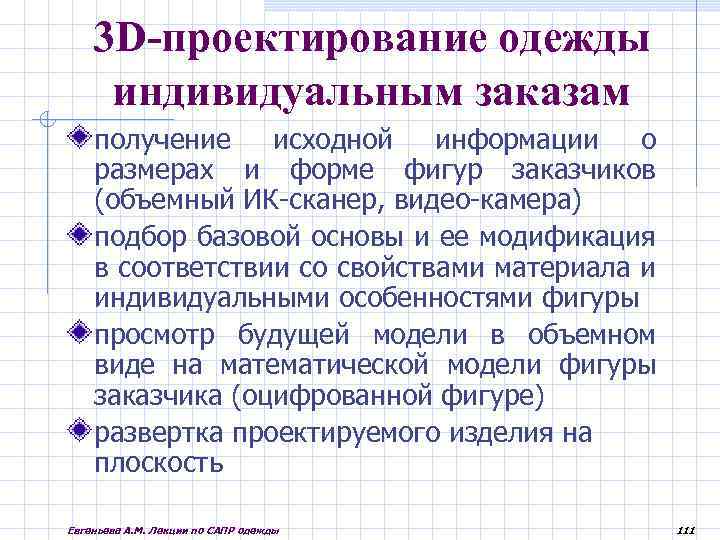

3 D-проектирование одежды индивидуальным заказам получение исходной информации о размерах и форме фигур заказчиков (объемный ИК-сканер, видео-камера) подбор базовой основы и ее модификация в соответствии со свойствами материала и индивидуальными особенностями фигуры просмотр будущей модели в объемном виде на математической модели фигуры заказчика (оцифрованной фигуре) развертка проектируемого изделия на плоскость Евгеньева А. М. Лекции по САПР одежды 111

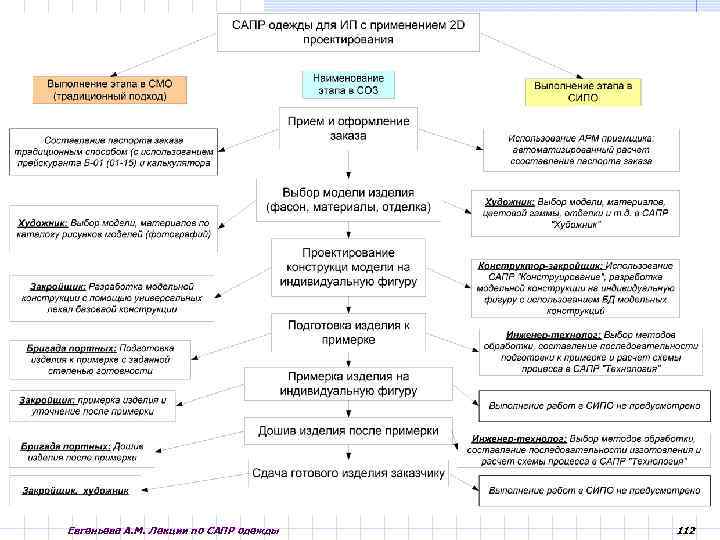

Схема 2 D Евгеньева А. М. Лекции по САПР одежды 112

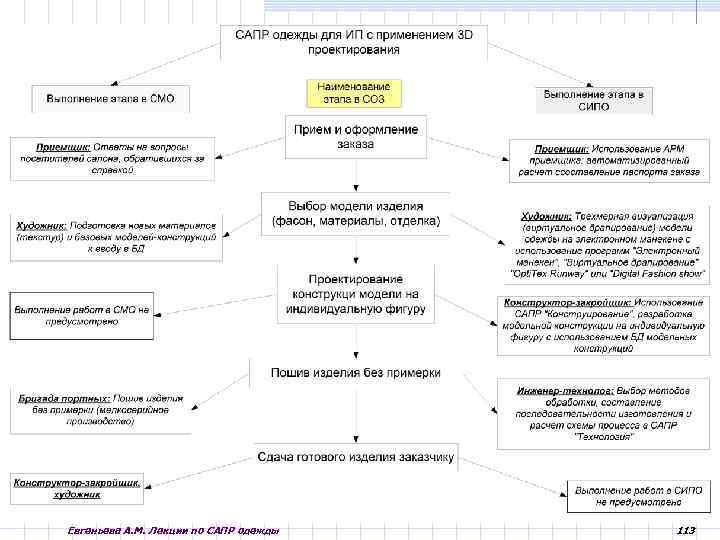

Схема 3 D Евгеньева А. М. Лекции по САПР одежды 113
Графическая модель типовой фигуры (фронтальная и боковая проекции) Евгеньева А. М. Лекции по САПР одежды 114

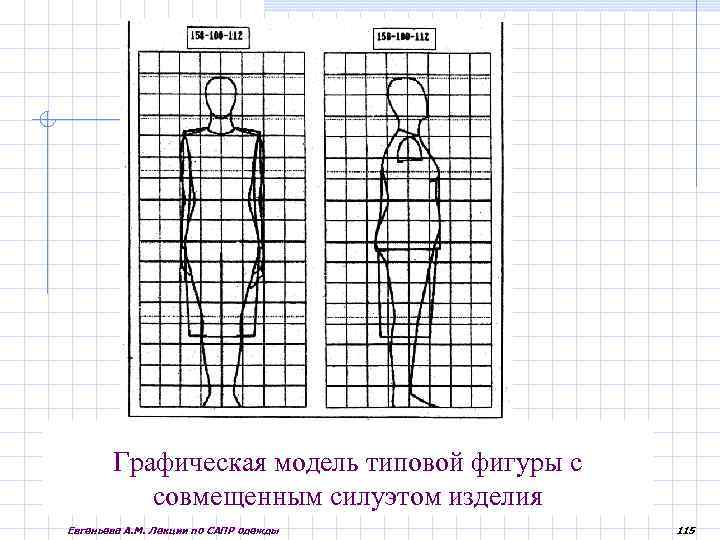

Графическая модель типовой фигуры с совмещенным силуэтом изделия Евгеньева А. М. Лекции по САПР одежды 115
Способы получения трехмерных размерных параметров тела человека Автоматический тангенциально-ленточный антропометр Евгеньева А. М. Лекции по САПР одежды 116
Структурная схема системы автоматизированного обмера тела человека Евгеньева А. М. Лекции по САПР одежды 117

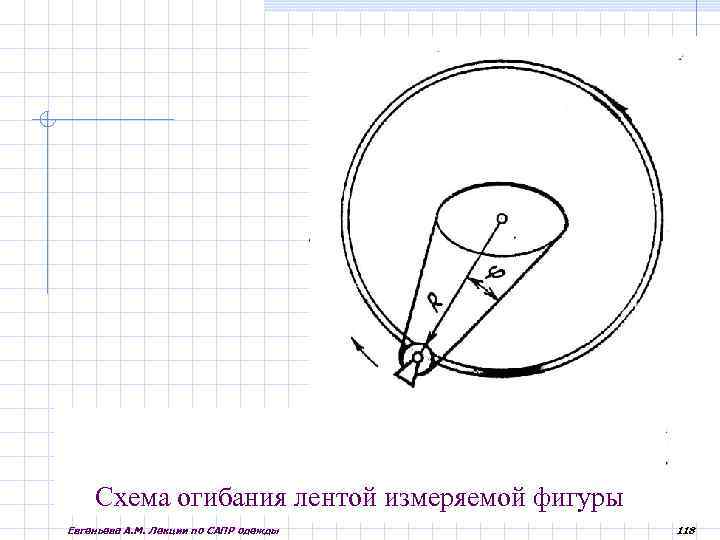

Схема огибания лентой измеряемой фигуры Евгеньева А. М. Лекции по САПР одежды 118

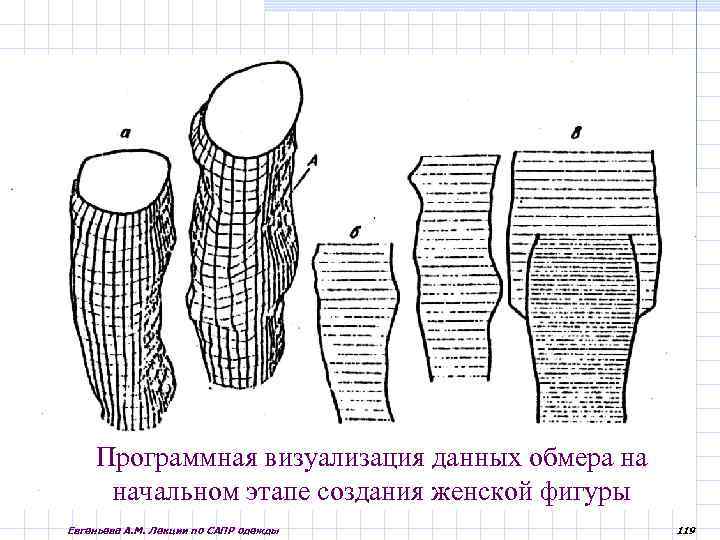

Программная визуализация данных обмера на начальном этапе создания женской фигуры Евгеньева А. М. Лекции по САПР одежды 119
Три проекции индивидуальной фигуры - результат измерения объемных размерных признаков Евгеньева А. М. Лекции по САПР одежды 120

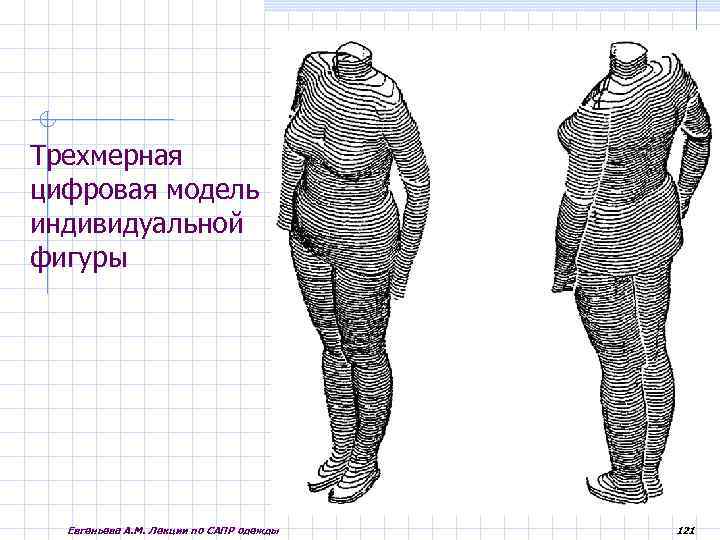

Трехмерная цифровая модель индивидуальной фигуры Евгеньева А. М. Лекции по САПР одежды 121
Трехмерная цифровая модель индивидуальной фигуры с совмещенным силуэтом изделия Евгеньева А. М. Лекции по САПР одежды 122
Антропометр Способы получения трехмерных размерных параметров тела человека Автоматический тангенциально-ленточный антропометр Евгеньева А. М. Лекции по САПР одежды 123
Трехмерный БОДИ-СКАНЕР Евгеньева А. М. Лекции по САПР одежды 124

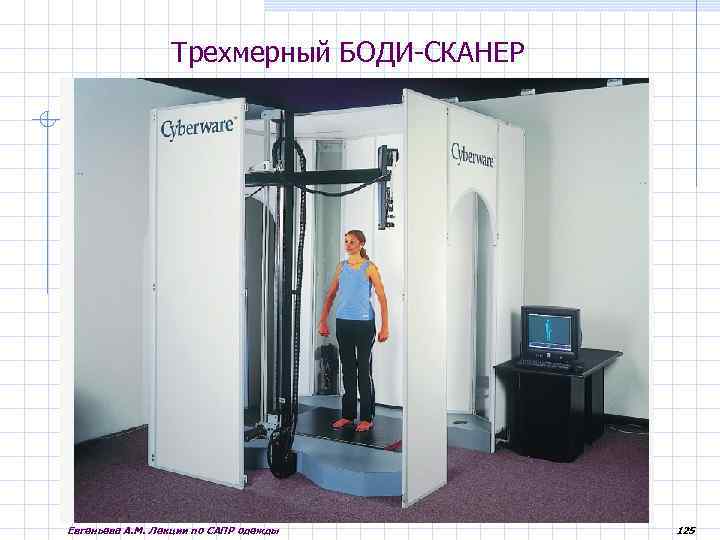

Трехмерный БОДИ-СКАНЕР Евгеньева А. М. Лекции по САПР одежды 125
СТАПРИМ – трехмерное проектирование одежды СПб. ГУДТ, авторы: проф. Н. Н. Раздомахин, проф. Е. Я. Сурженко, проф. Басуев Евгеньева А. М. Лекции по САПР одежды 126
Достоинства трехмерного проектирования одежды создание 1) трехмерной алгоритма поверхности тела человека; разработка модели, 2) математической которая обеспечивает создание множества вариантов ее трехмерного изображения; модельер-конструктор 3) может создать трехмерный образ модели, а инженерные задачи построения точных шаблонов возложены на программное обеспечение; ь можность 4) вносить свои изменения; ение 5) точности Лекции по САПР одежды Евгеньева А. М. разработки шаблонов при значительном 127
Интерфейс программы СТАПРИМ Евгеньева А. М. Лекции по САПР одежды 128
Интерфейс программы СТАПРИМ Евгеньева А. М. Лекции по САПР одежды 129
Интерфейс программы СТАПРИМ Евгеньева А. М. Лекции по САПР одежды 130

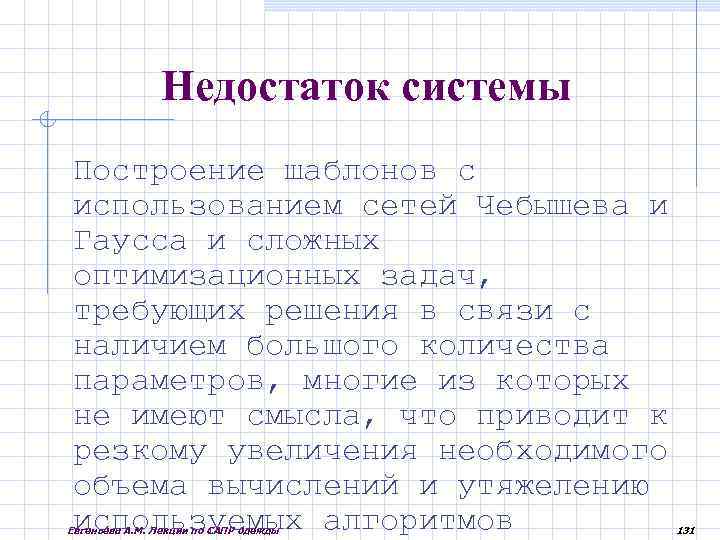

Недостаток системы Построение шаблонов с использованием сетей Чебышева и Гаусса и сложных оптимизационных задач, требующих решения в связи с наличием большого количества параметров, многие из которых не имеют смысла, что приводит к резкому увеличения необходимого объема вычислений и утяжелению используемых алгоритмов Евгеньева А. М. Лекции по САПР одежды 131
Индивидуальное производство одежды на основе СТАПРИМ На основе комплекса САПР, включающего системы СТАПРИМ и КОМ-ТЕНСЕ Евгеньева А. М. Лекции по САПР одежды
Этапы работы в системе 1. фотографирование фигуры клиента цифровой камерой и бесконтактный ее обмер с помощью специальной компьютерной программы за 5 -10 мин. с последующей передачей данных в систему СТАПРИМ за 2 -3 сек. Евгеньева А. М. Лекции по САПР одежды 133

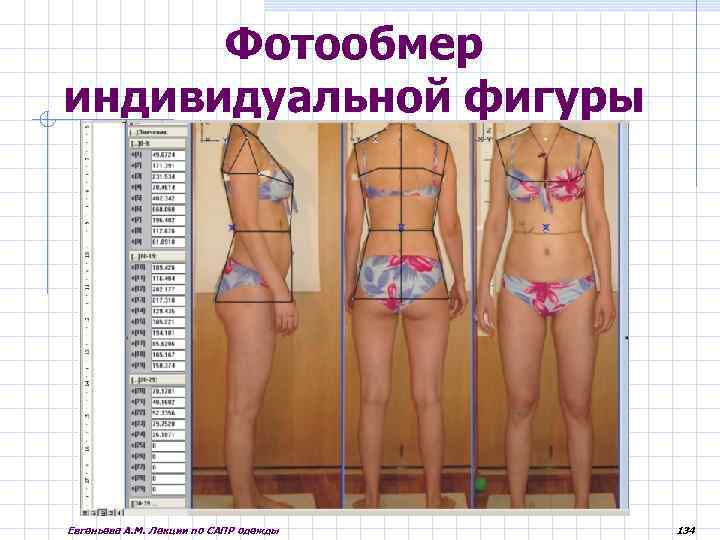

Фотообмер индивидуальной фигуры Евгеньева А. М. Лекции по САПР одежды 134
Визуализация трехмерного изображения 2. визуализация трехмерного изображения фигуры клиента в виде линейного каркаса на экране монитора 3. "одевание" трехмерного изображения фигуры - создание линейного каркаса виртуальной модели (виртуальная примерка модели) Евгеньева А. М. Лекции по САПР одежды 135

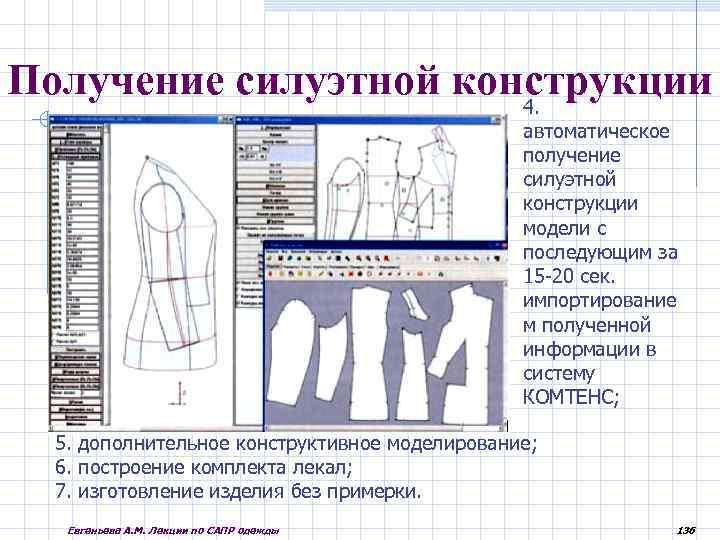

Получение силуэтной конструкции 4. автоматическое получение силуэтной конструкции модели с последующим за 15 -20 сек. импортирование м полученной информации в систему КОМТЕНС; 5. дополнительное конструктивное моделирование; 6. построение комплекта лекал; 7. изготовление изделия без примерки. Евгеньева А. М. Лекции по САПР одежды 136
