Обязательные энергетические обследования. Основные результаты энергетических обследований. Докладчик: Машкин Сергей Дорофеевич начальник отдела энергоаудита Ижевск, 2011

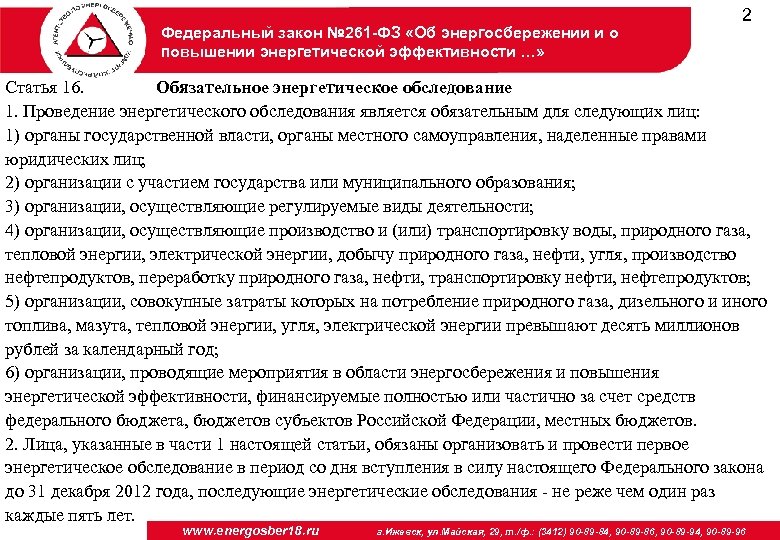

Федеральный закон № 261 -ФЗ «Об энергосбережении и о повышении энергетической эффективности …» 2 Статья 16. Обязательное энергетическое обследование 1. Проведение энергетического обследования является обязательным для следующих лиц: 1) органы государственной власти, органы местного самоуправления, наделенные правами юридических лиц; 2) организации с участием государства или муниципального образования; 3) организации, осуществляющие регулируемые виды деятельности; 4) организации, осуществляющие производство и (или) транспортировку воды, природного газа, тепловой энергии, электрической энергии, добычу природного газа, нефти, угля, производство нефтепродуктов, переработку природного газа, нефти, транспортировку нефти, нефтепродуктов; 5) организации, совокупные затраты которых на потребление природного газа, дизельного и иного топлива, мазута, тепловой энергии, угля, электрической энергии превышают десять миллионов рублей за календарный год; 6) организации, проводящие мероприятия в области энергосбережения и повышения энергетической эффективности, финансируемые полностью или частично за счет средств федерального бюджета, бюджетов субъектов Российской Федерации, местных бюджетов. 2. Лица, указанные в части 1 настоящей статьи, обязаны организовать и провести первое энергетическое обследование в период со дня вступления в силу настоящего Федерального закона до 31 декабря 2012 года, последующие энергетические обследования - не реже чем один раз каждые пять лет. www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96

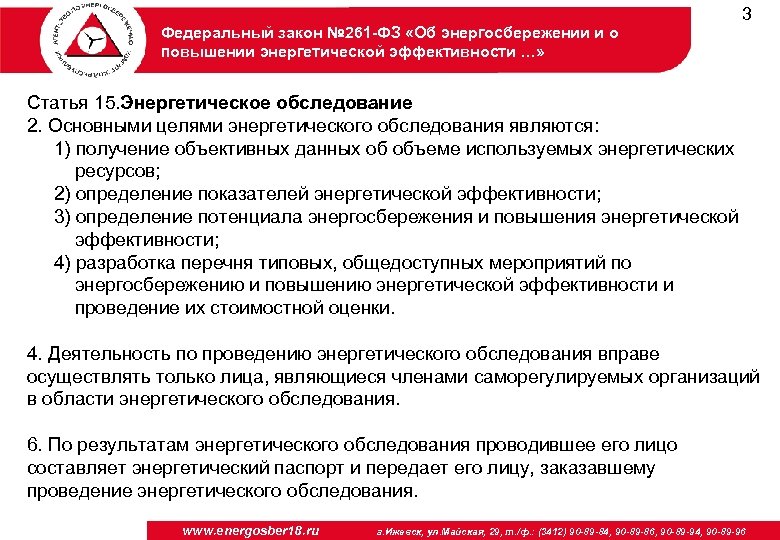

Федеральный закон № 261 -ФЗ «Об энергосбережении и о повышении энергетической эффективности …» 3 Статья 15. Энергетическое обследование 2. Основными целями энергетического обследования являются: 1) получение объективных данных об объеме используемых энергетических ресурсов; 2) определение показателей энергетической эффективности; 3) определение потенциала энергосбережения и повышения энергетической эффективности; 4) разработка перечня типовых, общедоступных мероприятий по энергосбережению и повышению энергетической эффективности и проведение их стоимостной оценки. 4. Деятельность по проведению энергетического обследования вправе осуществлять только лица, являющиеся членами саморегулируемых организаций в области энергетического обследования. 6. По результатам энергетического обследования проводившее его лицо составляет энергетический паспорт и передает его лицу, заказавшему проведение энергетического обследования. www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96

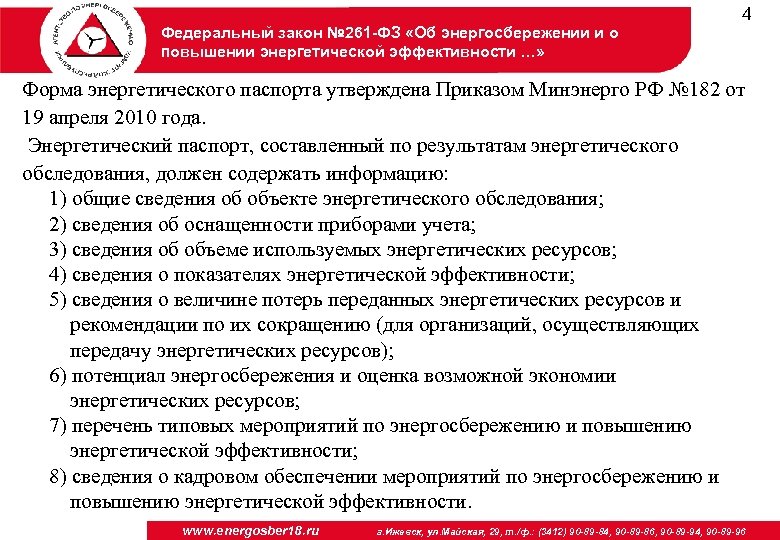

Федеральный закон № 261 -ФЗ «Об энергосбережении и о повышении энергетической эффективности …» 4 Форма энергетического паспорта утверждена Приказом Минэнерго РФ № 182 от 19 апреля 2010 года. Энергетический паспорт, составленный по результатам энергетического обследования, должен содержать информацию: 1) общие сведения об объекте энергетического обследования; 2) сведения об оснащенности приборами учета; 3) сведения об объеме используемых энергетических ресурсов; 4) сведения о показателях энергетической эффективности; 5) сведения о величине потерь переданных энергетических ресурсов и рекомендации по их сокращению (для организаций, осуществляющих передачу энергетических ресурсов); 6) потенциал энергосбережения и оценка возможной экономии энергетических ресурсов; 7) перечень типовых мероприятий по энергосбережению и повышению энергетической эффективности; 8) сведения о кадровом обеспечении мероприятий по энергосбережению и повышению энергетической эффективности. www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96
5 Организация энергетического обследования 1. Собеседование с потенциальным исполнителем; 2. Сбор предварительной информации (опросные листы); 3. Формулирование задач, которые должны быть решены; 4. Разработка программы энергетического обследования; 5. Заключение договора; 6. Формирование рабочей группы по проведению обследования; 7. Определение состава информации, необходимых для решения отдельных задач (опросные листы); 8. Предварительный анализ и оценка результатов обследования; 9. Выбор объектов и проведение диагностического обследования (инструментальное обследование); 10. Рассмотрение результатов энергетического обследования предприятием; 11. Поиск и предварительный отбор наиболее перспективных предложений по основным направлениям энергосбережения; 12. Технико-экономический анализ и оценка эффективности мер энергосбережения; 13. Согласование и утверждение отчета об энергетическом обследовании и энергетического паспорта. www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96

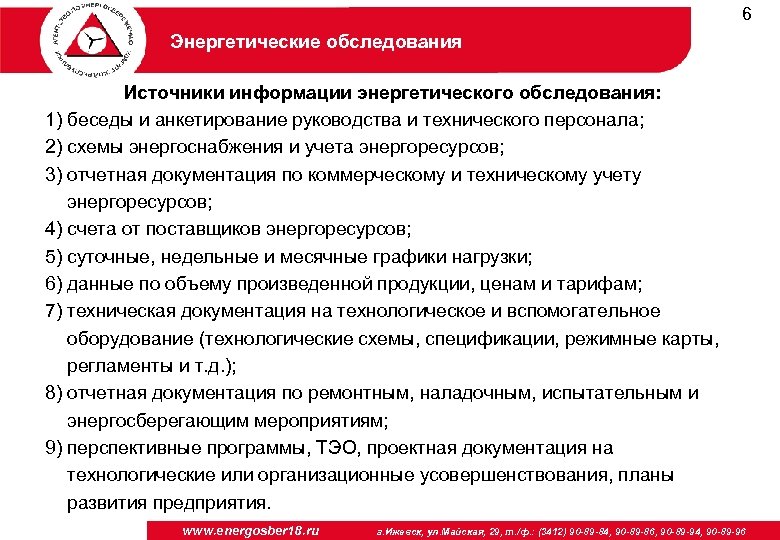

6 Требования федерального закона «Об энергосбережени и о Энергетические обследования повышении энергетической эффективности …» Источники информации энергетического обследования: 1) беседы и анкетирование руководства и технического персонала; 2) схемы энергоснабжения и учета энергоресурсов; 3) отчетная документация по коммерческому и техническому учету энергоресурсов; 4) счета от поставщиков энергоресурсов; 5) суточные, недельные и месячные графики нагрузки; 6) данные по объему произведенной продукции, ценам и тарифам; 7) техническая документация на технологическое и вспомогательное оборудование (технологические схемы, спецификации, режимные карты, регламенты и т. д. ); 8) отчетная документация по ремонтным, наладочным, испытательным и энергосберегающим мероприятиям; 9) перспективные программы, ТЭО, проектная документация на технологические или организационные усовершенствования, планы развития предприятия. www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96

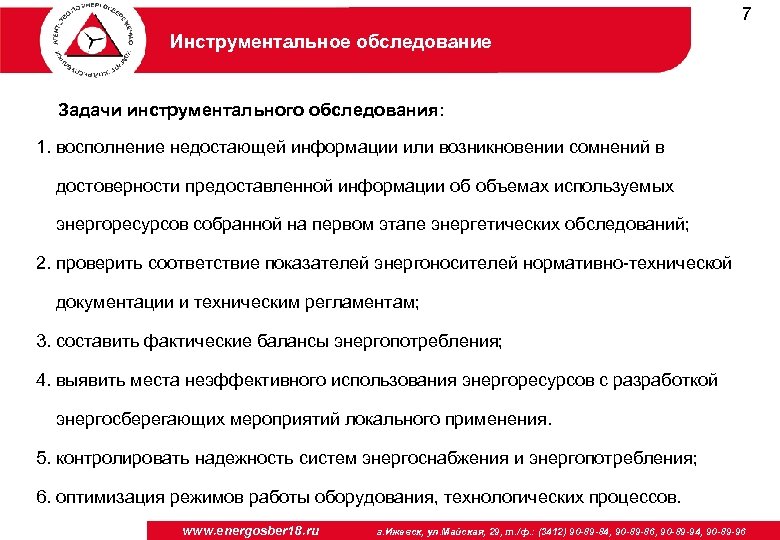

7 Требования федерального закона «Об энергосбережени и о Инструментальное обследование повышении энергетической эффективности …» Задачи инструментального обследования: 1. восполнение недостающей информации или возникновении сомнений в достоверности предоставленной информации об объемах используемых энергоресурсов собранной на первом этапе энергетических обследований; 2. проверить соответствие показателей энергоносителей нормативно-технической документации и техническим регламентам; 3. составить фактические балансы энергопотребления; 4. выявить места неэффективного использования энергоресурсов с разработкой энергосберегающих мероприятий локального применения. 5. контролировать надежность систем энергоснабжения и энергопотребления; 6. оптимизация режимов работы оборудования, технологических процессов. www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96

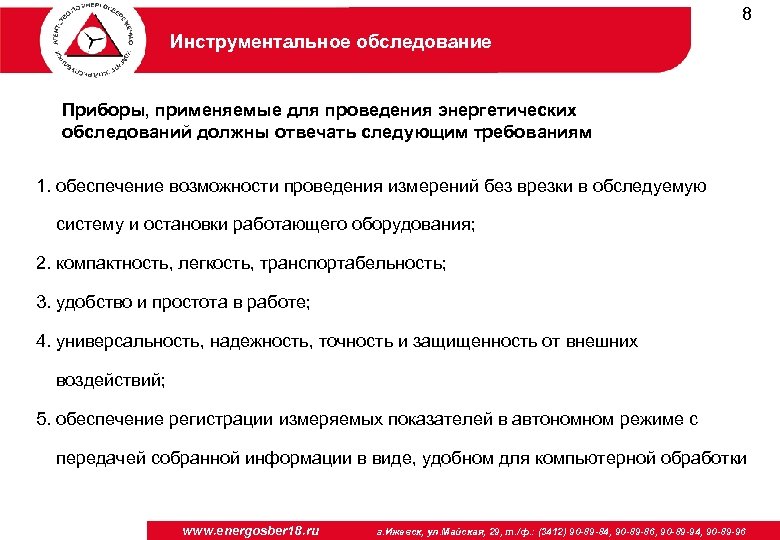

8 Требования федерального закона «Об энергосбережени и о Инструментальное обследование повышении энергетической эффективности …» Приборы, применяемые для проведения энергетических обследований должны отвечать следующим требованиям 1. обеспечение возможности проведения измерений без врезки в обследуемую систему и остановки работающего оборудования; 2. компактность, легкость, транспортабельность; 3. удобство и простота в работе; 4. универсальность, надежность, точность и защищенность от внешних воздействий; 5. обеспечение регистрации измеряемых показателей в автономном режиме с передачей собранной информации в виде, удобном для компьютерной обработки www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96

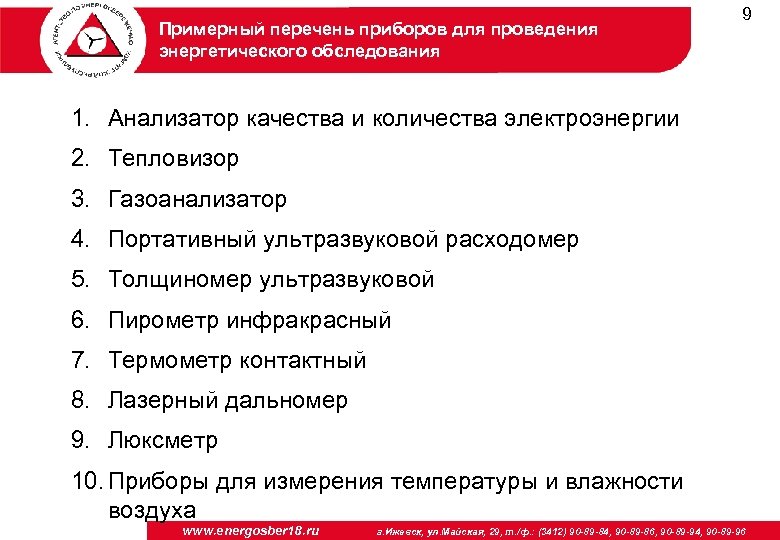

Примерный перечень приборов для проведения энергетического обследования 9 1. Анализатор качества и количества электроэнергии 2. Тепловизор 3. Газоанализатор 4. Портативный ультразвуковой расходомер 5. Толщиномер ультразвуковой 6. Пирометр инфракрасный 7. Термометр контактный 8. Лазерный дальномер 9. Люксметр 10. Приборы для измерения температуры и влажности воздуха www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96

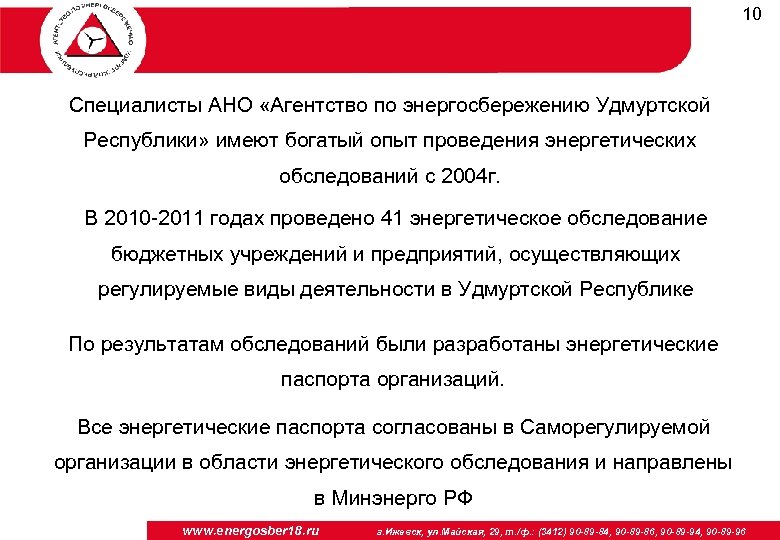

10 Специалисты АНО «Агентство по энергосбережению Удмуртской Республики» имеют богатый опыт проведения энергетических обследований с 2004 г. В 2010 -2011 годах проведено 41 энергетическое обследование бюджетных учреждений и предприятий, осуществляющих регулируемые виды деятельности в Удмуртской Республике По результатам обследований были разработаны энергетические паспорта организаций. Все энергетические паспорта согласованы в Саморегулируемой организации в области энергетического обследования и направлены в Минэнерго РФ www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96

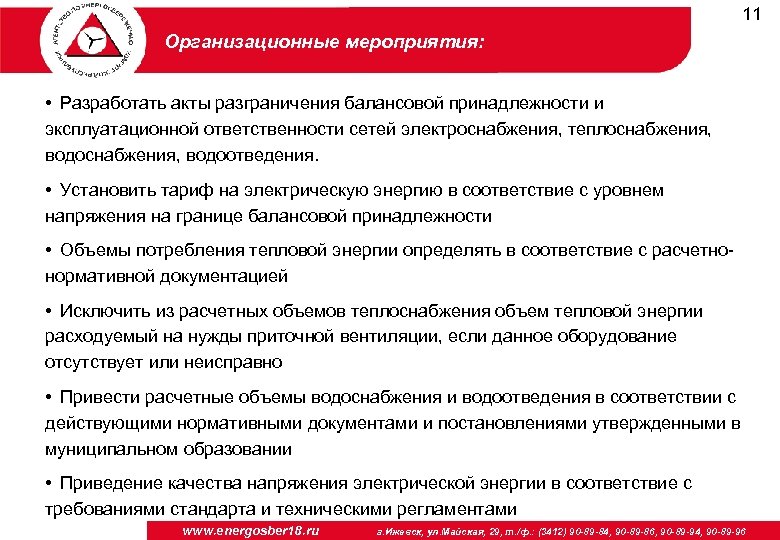

11 Организационные мероприятия: • Разработать акты разграничения балансовой принадлежности и эксплуатационной ответственности сетей электроснабжения, теплоснабжения, водоснабжения, водоотведения. • Установить тариф на электрическую энергию в соответствие с уровнем напряжения на границе балансовой принадлежности • Объемы потребления тепловой энергии определять в соответствие с расчетнонормативной документацией • Исключить из расчетных объемов теплоснабжения объем тепловой энергии расходуемый на нужды приточной вентиляции, если данное оборудование отсутствует или неисправно • Привести расчетные объемы водоснабжения и водоотведения в соответствии с действующими нормативными документами и постановлениями утвержденными в муниципальном образовании • Приведение качества напряжения электрической энергии в соответствие с требованиями стандарта и техническими регламентами www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96

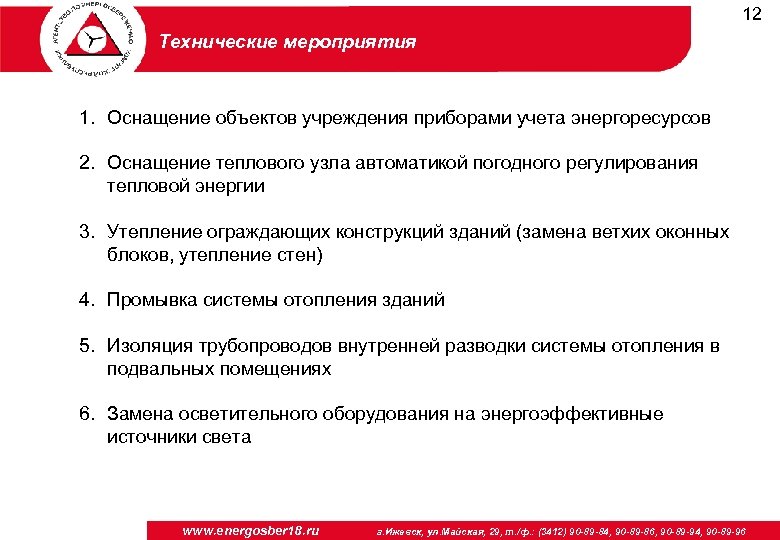

12 Технические мероприятия 1. Оснащение объектов учреждения приборами учета энергоресурсов 2. Оснащение теплового узла автоматикой погодного регулирования тепловой энергии 3. Утепление ограждающих конструкций зданий (замена ветхих оконных блоков, утепление стен) 4. Промывка системы отопления зданий 5. Изоляция трубопроводов внутренней разводки системы отопления в подвальных помещениях 6. Замена осветительного оборудования на энергоэффективные источники света www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96
Измерение уровня напряжения www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96

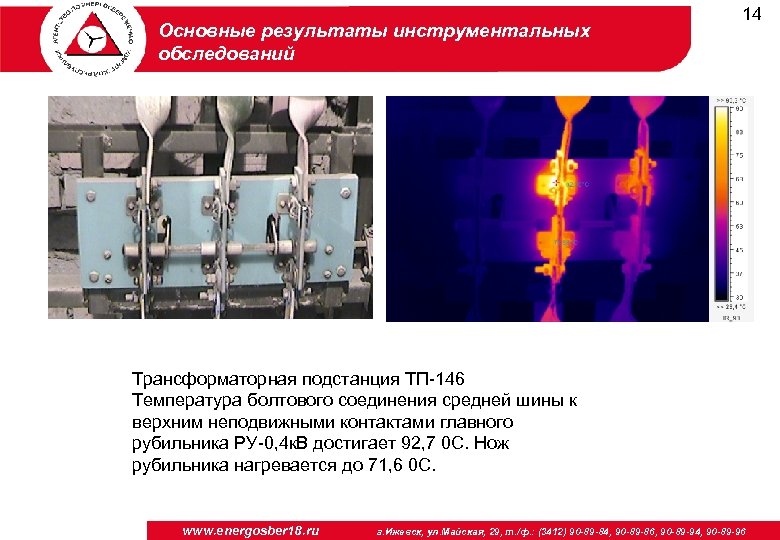

Основные результаты инструментальных обследований 14 Трансформаторная подстанция ТП-146 Температура болтового соединения средней шины к верхним неподвижными контактами главного рубильника РУ-0, 4 к. В достигает 92, 7 0 С. Нож рубильника нагревается до 71, 6 0 С. www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96

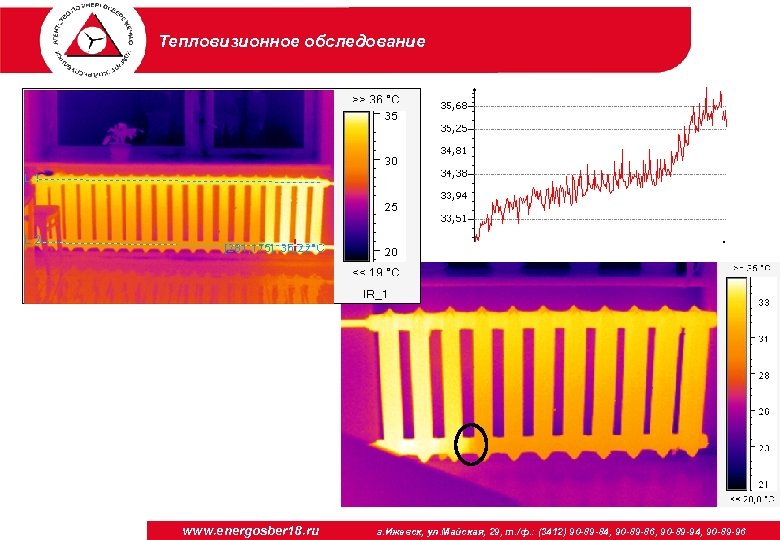

Тепловизионное обследование www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96

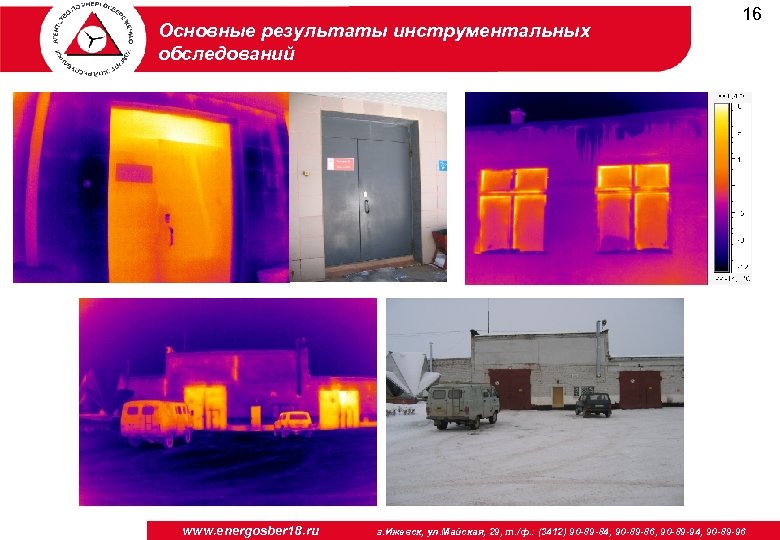

Основные результаты инструментальных обследований www. energosber 18. ru 16 г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96

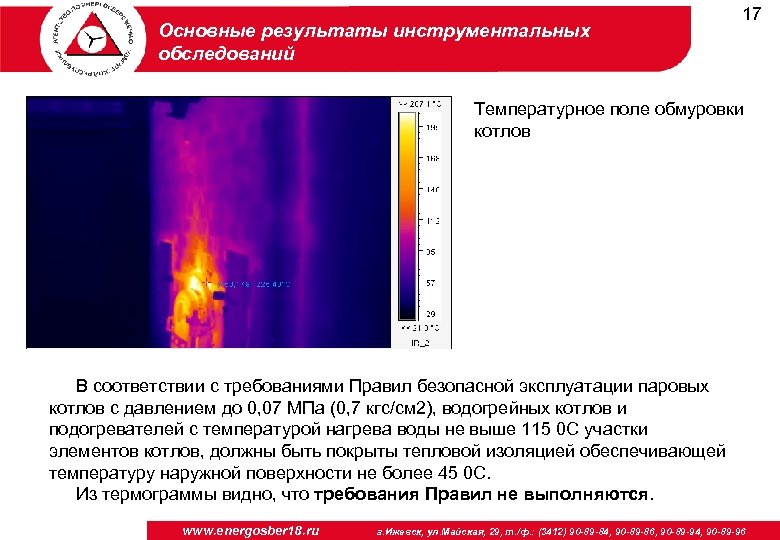

Основные результаты инструментальных обследований 17 Температурное поле обмуровки котлов В соответствии с требованиями Правил безопасной эксплуатации паровых котлов с давлением до 0, 07 МПа (0, 7 кгс/см 2), водогрейных котлов и подогревателей с температурой нагрева воды не выше 115 0 С участки элементов котлов, должны быть покрыты тепловой изоляцией обеспечивающей температуру наружной поверхности не более 45 0 С. Из термограммы видно, что требования Правил не выполняются. www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96
18 АНО «Агентство по энергосбережению УР» Благодарю за внимание! Начальник отдела энергоаудита Машкин Сергей Дорофеевич Телефон: Факс: E-mail: Адрес: (3412) 90 -83 -23 (3412) 90 -89 -96 info@energosber 18. ru г. Ижевск, ул. Майская, 29 www. energosber 18. ru г. Ижевск, ул. Майская, 29, т. /ф. : (3412) 90 -89 -84, 90 -89 -86, 90 -89 -94, 90 -89 -96
