Обучение оператора скважин Ежедневные процедуры осмотра верхнего привода

Обучение оператора скважин Ежедневные процедуры осмотра верхнего привода

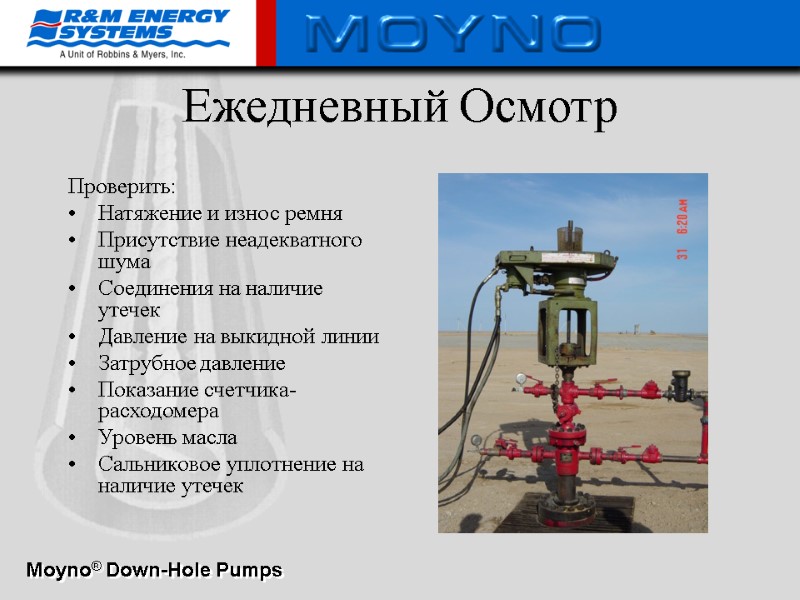

Ежедневный Осмотр Проверить: Натяжение и износ ремня Присутствие неадекватного шума Соединения на наличие утечек Давление на выкидной линии Затрубное давление Показание счетчика-расходомера Уровень масла Сальниковое уплотнение на наличие утечек

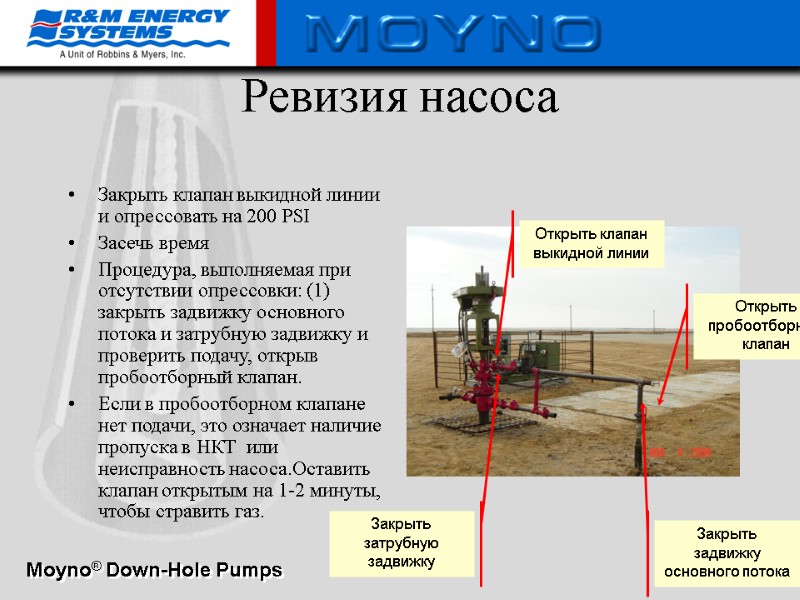

Ревизия насоса Закрыть клапан выкидной линии и опрессовать на 200 PSI Засечь время Процедура, выполняемая при отсутствии опрессовки: (1) закрыть задвижку основного потока и затрубную задвижку и проверить подачу, открыв пробоотборный клапан. Если в пробоотборном клапане нет подачи, это означает наличие пропуска в НКТ или неисправность насоса.Оставить клапан открытым на 1-2 минуты, чтобы стравить газ. Закрыть затрубную задвижку Открыть клапан выкидной линии Открыть пробоотборный клапан Закрыть задвижку основного потока

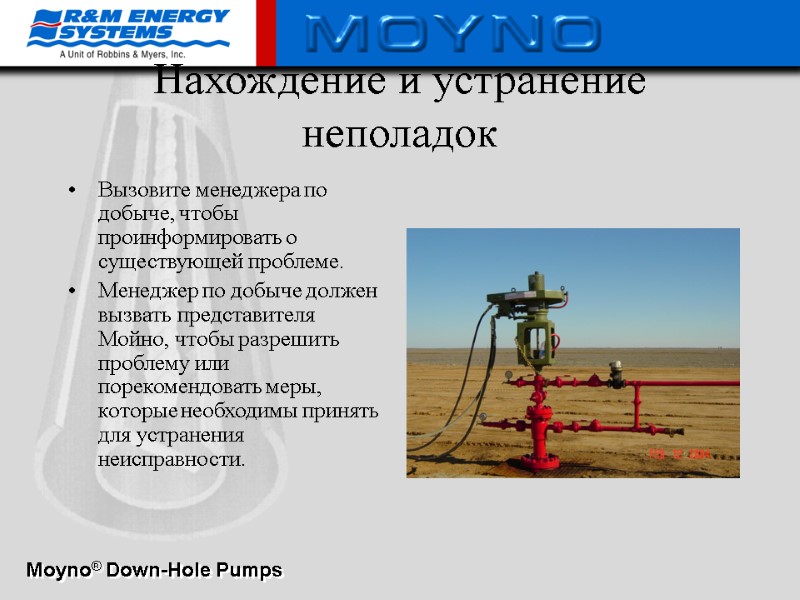

Нахождение и устранение неполадок Вызовите менеджера по добыче, чтобы проинформировать о существующей проблеме. Менеджер по добыче должен вызвать представителя Мойно, чтобы разрешить проблему или порекомендовать меры, которые необходимы принять для устранения неисправности.

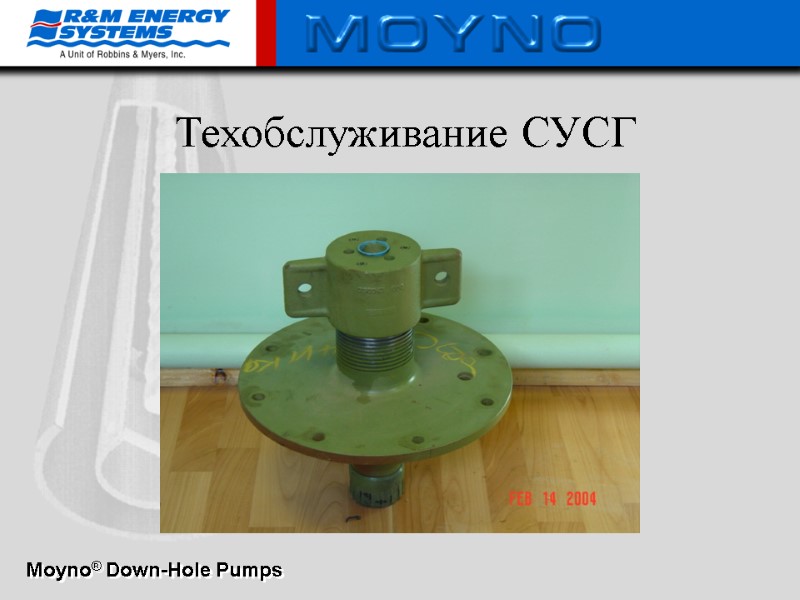

Техобслуживание СУСГ

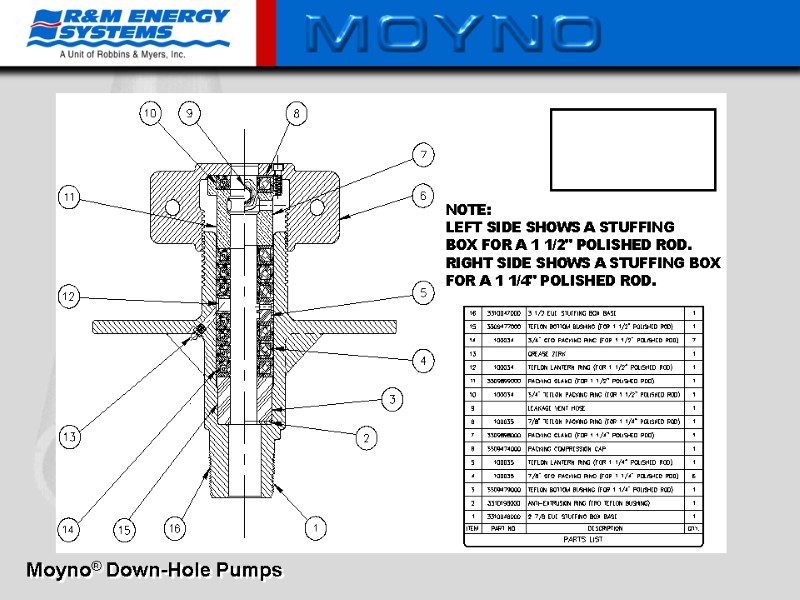

Медная втулка с верхним сальником Корпус СУСГ Верхняя крышка СУСГ 6 уплотнительных сальников и смазочное кольцо

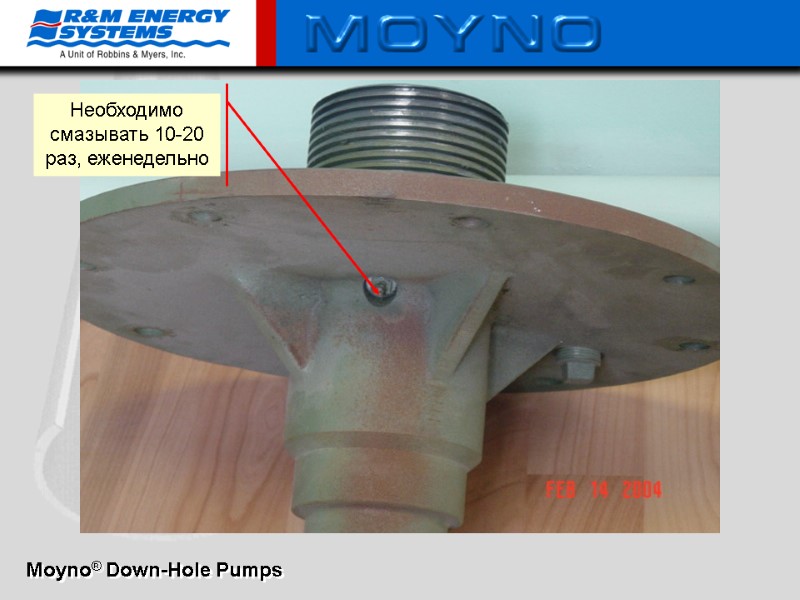

Необходимо смазывать 10-20 раз, еженедельно

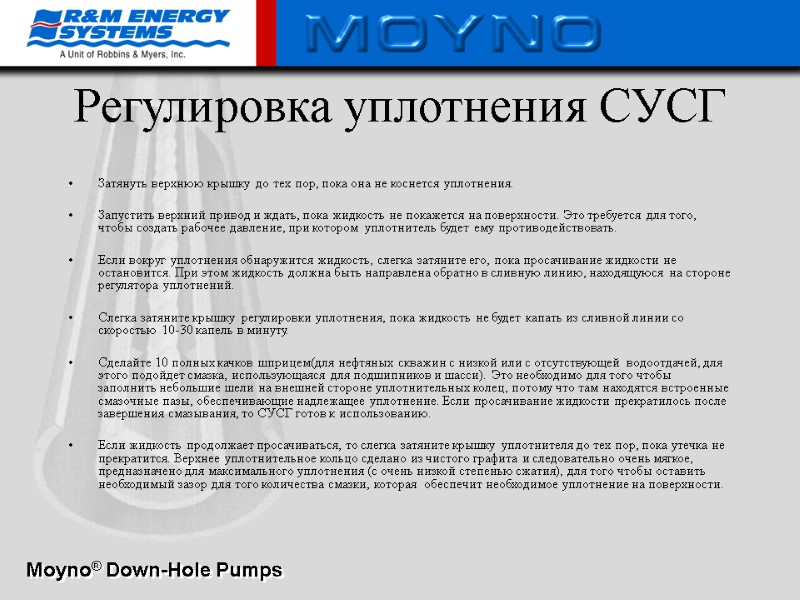

Регулировка уплотнения СУСГ Затянуть верхнюю крышку до тех пор, пока она не коснется уплотнения. Запустить верхний привод и ждать, пока жидкость не покажется на поверхности. Это требуется для того, чтобы создать рабочее давление, при котором уплотнитель будет ему противодействовать. Если вокруг уплотнения обнаружится жидкость, слегка затяните его, пока просачивание жидкости не остановится. При этом жидкость должна быть направлена обратно в сливную линию, находящуюся на стороне регулятора уплотнений. Слегка затяните крышку регулировки уплотнения, пока жидкость не будет капать из сливной линии со скоростью 10-30 капель в минуту. Сделайте 10 полных качков шприцем(для нефтяных скважин с низкой или с отсутствующей водоотдачей, для этого подойдет смазка, использующаяся для подшипников и шасси). Это необходимо для того чтобы заполнить небольшие шели на внешней стороне уплотнительных колец, потому что там находятся встроенные смазочные пазы, обеспечивающие надлежащее уплотнение. Если просачивание жидкости прекратилось после завершения смазывания, то СУСГ готов к использованию. Если жидкость продолжает просачиваться, то слегка затяните крышку уплотнителя до тех пор, пока утечка не прекратится. Верхнее уплотнительное кольцо сделано из чистого графита и следовательно очень мягкое, предназначено для максимального уплотнения (с очень низкой степенью сжатия), для того чтобы оставить необходимый зазор для того количества смазки, которая обеспечит необходимое уплотнение на поверхности.

Утечка гидравлических соединений Гидравлические соединения Уплотнительные кольца

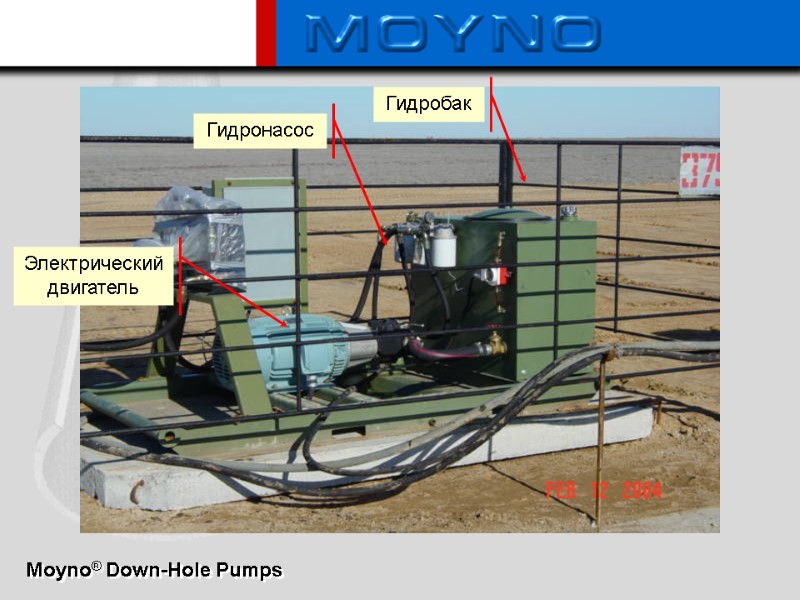

Электрический двигатель Гидронасос Гидробак

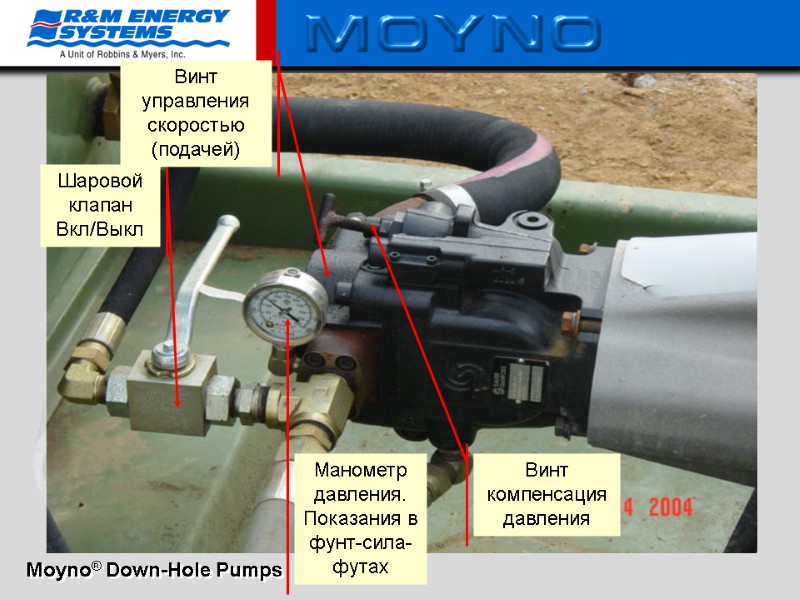

Шаровой клапан Вкл/Выкл Винт управления скоростью (подачей) Винт компенсация давления Манометр давления. Показания в фунт-сила-футах

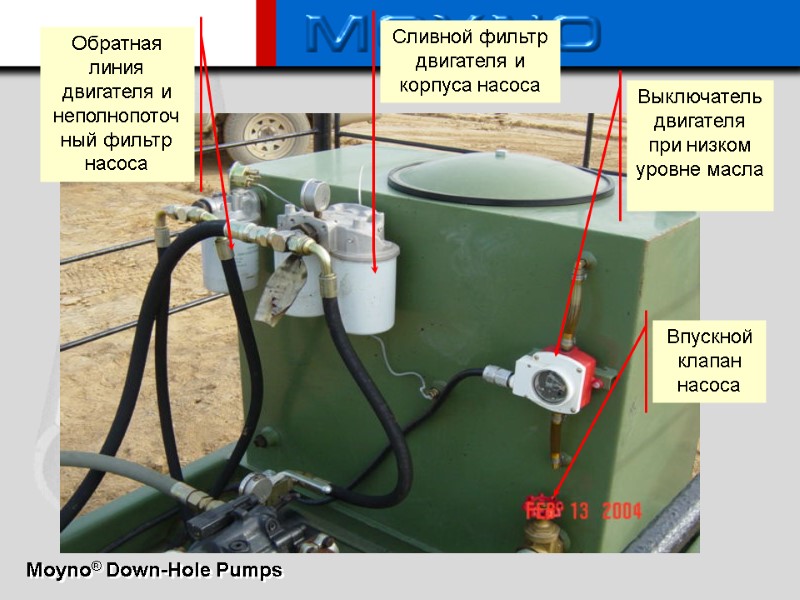

Сливной фильтр двигателя и корпуса насоса Обратная линия двигателя и неполнопоточный фильтр насоса Выключатель двигателя при низком уровне масла Впускной клапан насоса

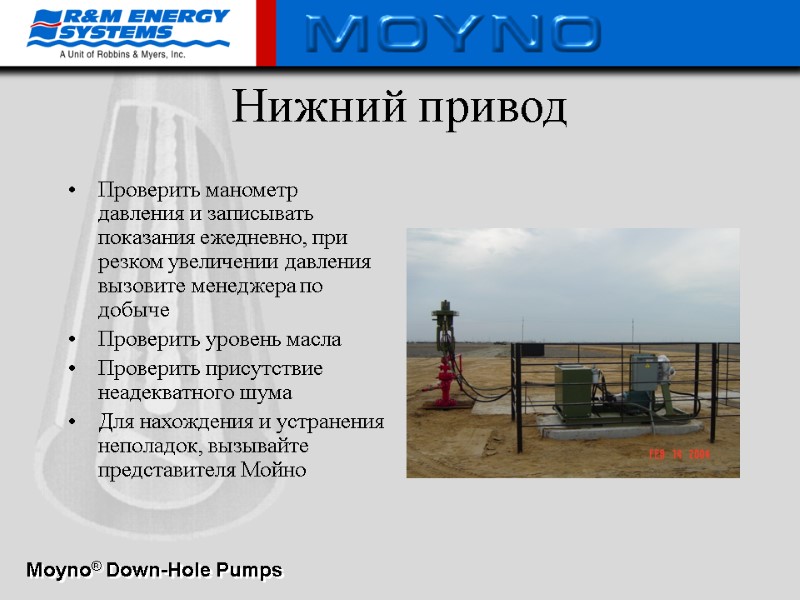

Нижний привод Проверить манометр давления и записывать показания ежедневно, при резком увеличении давления вызовите менеджера по добыче Проверить уровень масла Проверить присутствие неадекватного шума Для нахождения и устранения неполадок, вызывайте представителя Мойно
