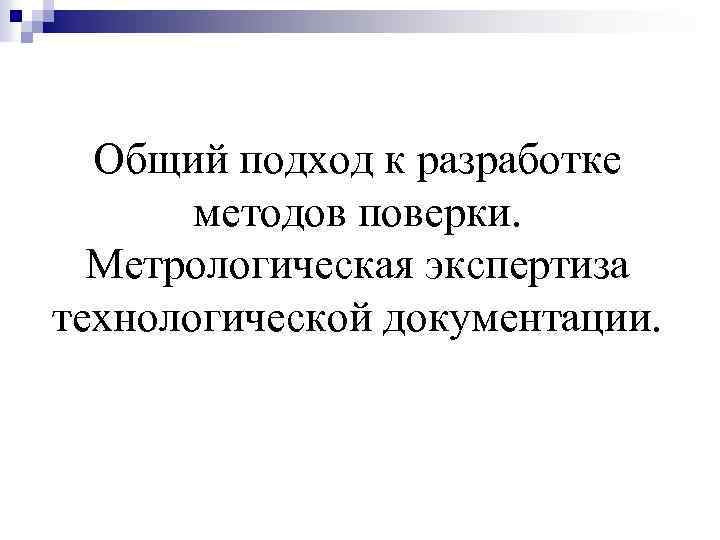

Общий подход к разработке методов поверки. Метрологическая экспертиза технологической документации.

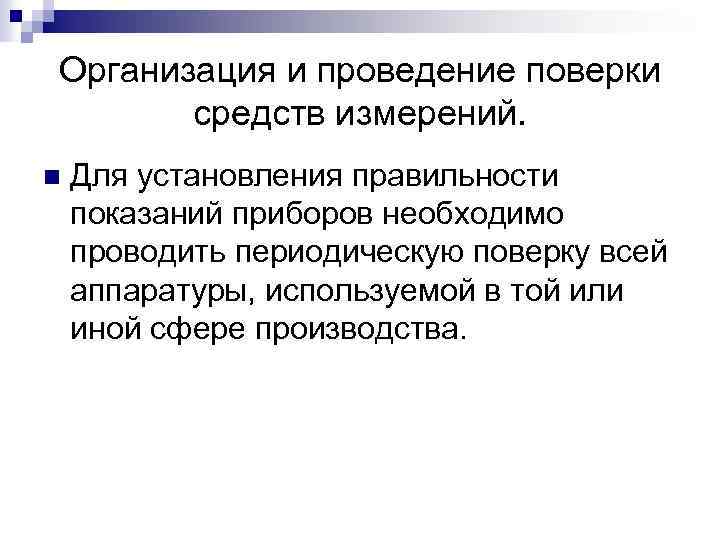

Организация и проведение поверки средств измерений. n Для установления правильности показаний приборов необходимо проводить периодическую поверку всей аппаратуры, используемой в той или иной сфере производства.

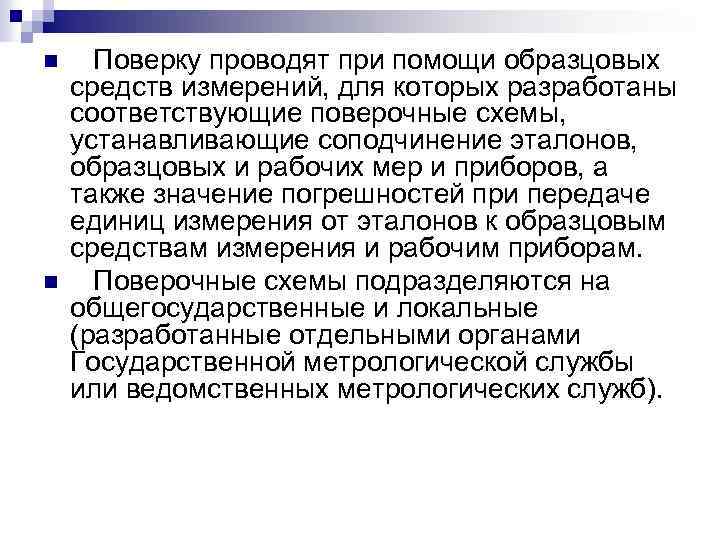

n n Поверку проводят при помощи образцовых средств измерений, для которых разработаны соответствующие поверочные схемы, устанавливающие соподчинение эталонов, образцовых и рабочих мер и приборов, а также значение погрешностей при передаче единиц измерения от эталонов к образцовым средствам измерения и рабочим приборам. Поверочные схемы подразделяются на общегосударственные и локальные (разработанные отдельными органами Государственной метрологической службы или ведомственных метрологических служб).

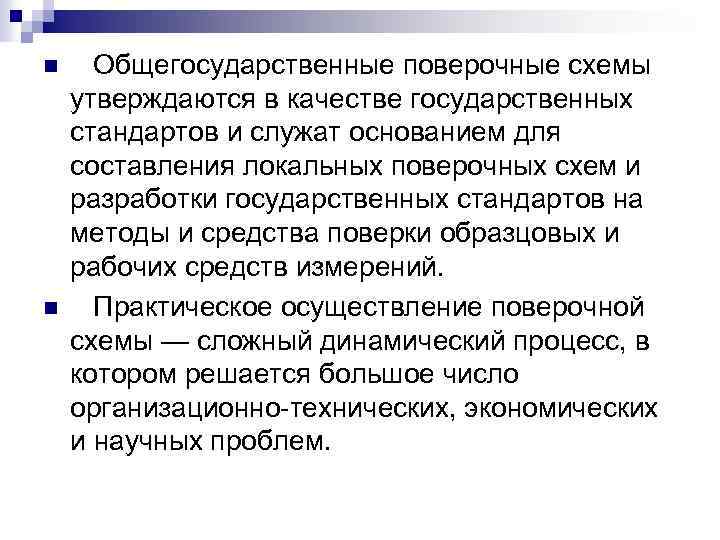

n n Общегосударственные поверочные схемы утверждаются в качестве государственных стандартов и служат основанием для составления локальных поверочных схем и разработки государственных стандартов на методы и средства поверки образцовых и рабочих средств измерений. Практическое осуществление поверочной схемы — сложный динамический процесс, в котором решается большое число организационно-технических, экономических и научных проблем.

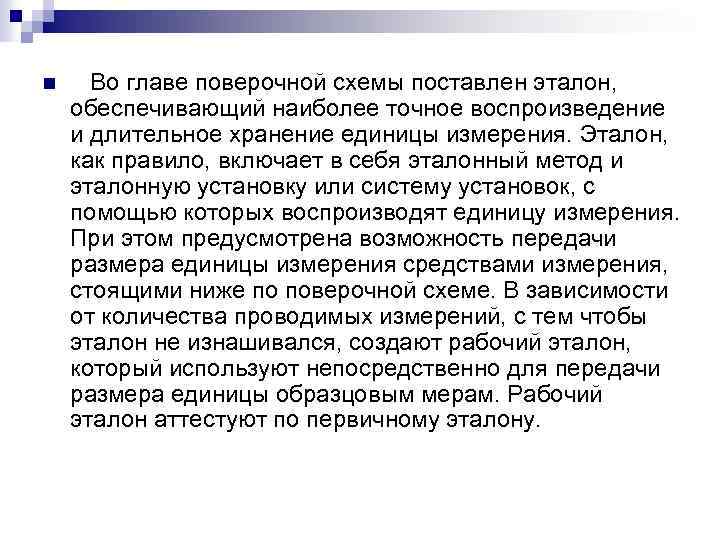

n Во главе поверочной схемы поставлен эталон, обеспечивающий наиболее точное воспроизведение и длительное хранение единицы измерения. Эталон, как правило, включает в себя эталонный метод и эталонную установку или систему установок, с помощью которых воспроизводят единицу измерения. При этом предусмотрена возможность передачи размера единицы измерения средствами измерения, стоящими ниже по поверочной схеме. В зависимости от количества проводимых измерений, с тем чтобы эталон не изнашивался, создают рабочий эталон, который используют непосредственно для передачи размера единицы образцовым мерам. Рабочий эталон аттестуют по первичному эталону.

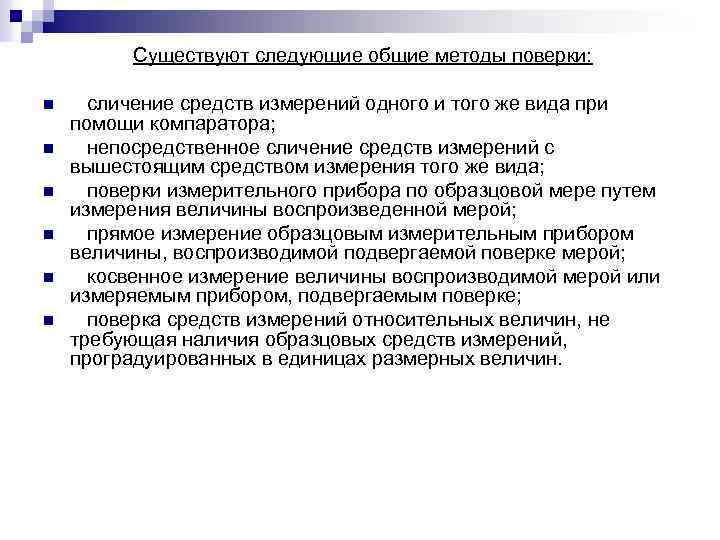

Существуют следующие общие методы поверки: n n n сличение средств измерений одного и того же вида при помощи компаратора; непосредственное сличение средств измерений с вышестоящим средством измерения того же вида; поверки измерительного прибора по образцовой мере путем измерения величины воспроизведенной мерой; прямое измерение образцовым измерительным прибором величины, воспроизводимой подвергаемой поверке мерой; косвенное измерение величины воспроизводимой мерой или измеряемым прибором, подвергаемым поверке; поверка средств измерений относительных величин, не требующая наличия образцовых средств измерений, проградуированных в единицах размерных величин.

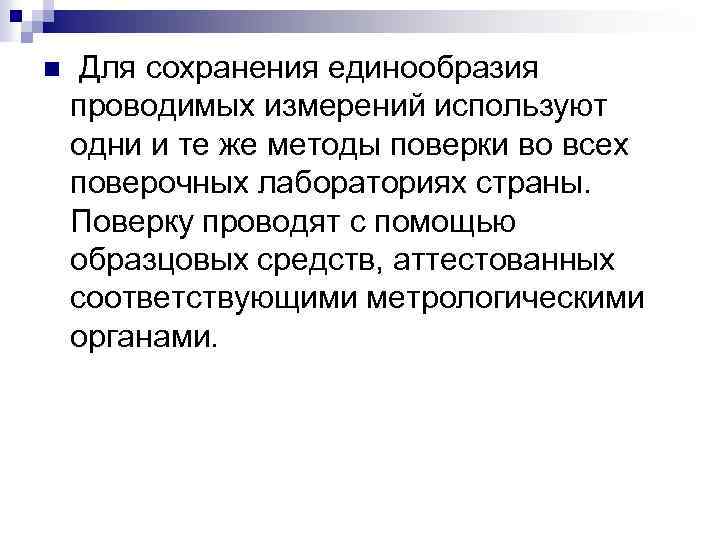

n Для сохранения единообразия проводимых измерений используют одни и те же методы поверки во всех поверочных лабораториях страны. Поверку проводят с помощью образцовых средств, аттестованных соответствующими метрологическими органами.

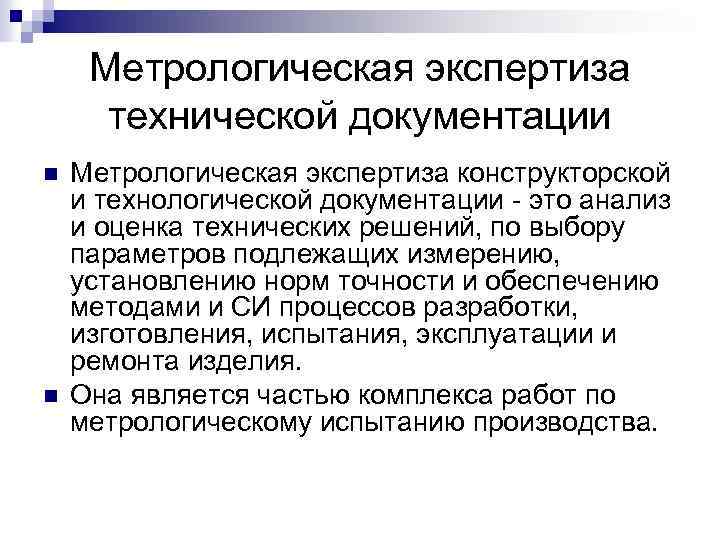

Метрологическая экспертиза технической документации n n Метрологическая экспертиза конструкторской и технологической документации - это анализ и оценка технических решений, по выбору параметров подлежащих измерению, установлению норм точности и обеспечению методами и СИ процессов разработки, изготовления, испытания, эксплуатации и ремонта изделия. Она является частью комплекса работ по метрологическому испытанию производства.

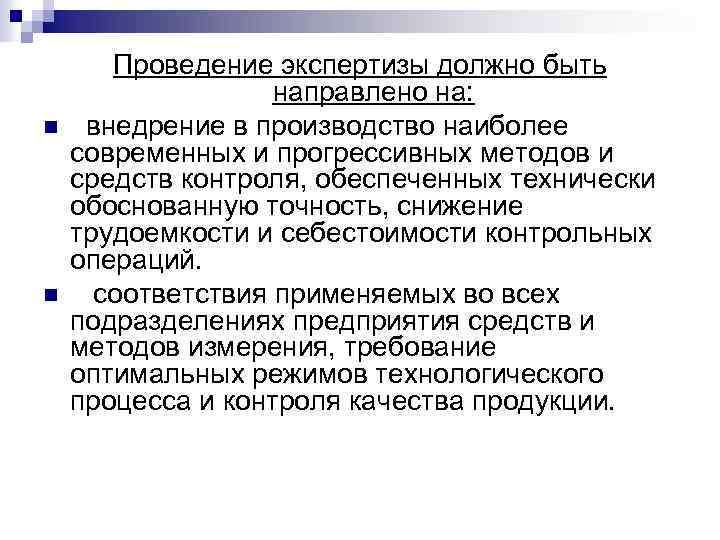

n n Проведение экспертизы должно быть направлено на: внедрение в производство наиболее современных и прогрессивных методов и средств контроля, обеспеченных технически обоснованную точность, снижение трудоемкости и себестоимости контрольных операций. соответствия применяемых во всех подразделениях предприятия средств и методов измерения, требование оптимальных режимов технологического процесса и контроля качества продукции.
n n n При проведении метрологической экспертизы необходимо установить: полноту и четность технических требований точностным характеристикам изделия. целесообразность выбранной номенклатуры измеряемых параметров с точки зрения достаточности и экономической эффективности. достаточность номенклатуры измеряемых параметров с точки зрения обеспечения достоверности контроля качества, безопасности труда и охраны окружающей среды. наличие в документе указаний типа средств измерения и требований к метрологическим характеристикам средства измерения. возможность замены рекомендованных средств измерения на аналогичные (новые отечественные, зарубежные и стандартные).
n n n наличие и применение стандартизированных или аттестованных методик выполнения измерений. полноту и правильность требований к условиям выполнения измерений. обоснованность требований к процедуре измерений и алгоритму обработки экспериментальных данных. необходимость изменения требований к конструкции или последовательности технологического процесса, обусловленных применяемыми средствами измерения. правильность применения терминов, наименования и обозначения физических величин.
n Общая цель метрологической экспертизы – обеспечение эффективного метрологического обеспечения, выполнение общих и конкретных требований к метрологическому обеспечению наиболее рациональными методами и средствами.

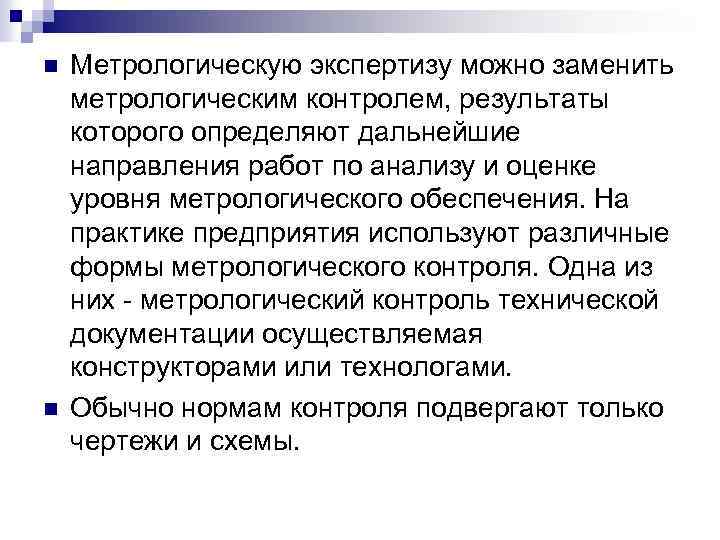

n n Метрологическую экспертизу можно заменить метрологическим контролем, результаты которого определяют дальнейшие направления работ по анализу и оценке уровня метрологического обеспечения. На практике предприятия используют различные формы метрологического контроля. Одна из них - метрологический контроль технической документации осуществляемая конструкторами или технологами. Обычно нормам контроля подвергают только чертежи и схемы.
Метрологическую экспертизу следует проводить в два этапа: n I этап - проверка оригиналов документации передачей их на размножение. Эти материалы, подписанные разработчиком и проверяющим, предъявляются на экспертизу. Чертежи изделия или специальные технологические оснастки должны быть подписаны и технологом.

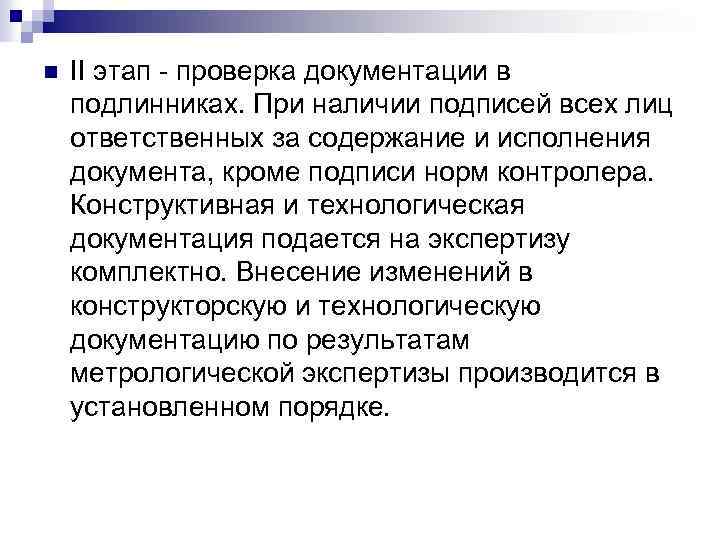

n II этап - проверка документации в подлинниках. При наличии подписей всех лиц ответственных за содержание и исполнения документа, кроме подписи норм контролера. Конструктивная и технологическая документация подается на экспертизу комплектно. Внесение изменений в конструкторскую и технологическую документацию по результатам метрологической экспертизы производитcя в установленном порядке.
n Методика и организация метрологической экспертизы и нормоконтроля конструкторской и технологической документации регламентированы нормативными документами по стандартизации (ГОСТ 2. 111 – 68 ЕСКД. Нормоконтроль, ГОСТ 3. 1116 – 68 ЕСТД. Нормоконтроль, ГОСТ 21. 002 – 81 СПДС. Нормоконтроль проектно-сметной документации, МИ 2267 -2000 ГСИ. Обеспечение эффективности измерений при управлении технологическими процессами. Метрологическая экспертиза технической документации) и описаны в специальной литературе.

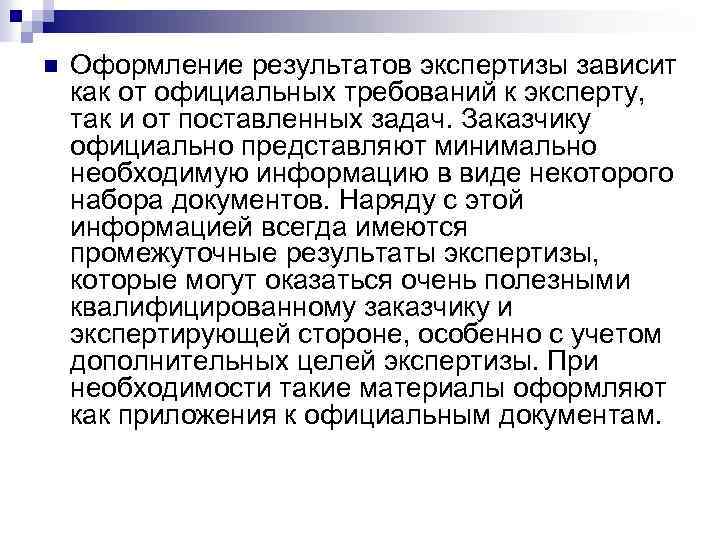

n Оформление результатов экспертизы зависит как от официальных требований к эксперту, так и от поставленных задач. Заказчику официально представляют минимально необходимую информацию в виде некоторого набора документов. Наряду с этой информацией всегда имеются промежуточные результаты экспертизы, которые могут оказаться очень полезными квалифицированному заказчику и экспертирующей стороне, особенно с учетом дополнительных целей экспертизы. При необходимости такие материалы оформляют как приложения к официальным документам.
