ОБЩИЕ ТРЕБОВАНИЯ ü Документация формируется по разделам на листах формата А 1 ü Все демонстрационные листы снабжаются сквозной нумерацией; в рамке 10 х10 в верхнем правом углу ü Все чертежи выполняются с внутренними рамками, отстающим от внешних рамок листа на 20 мм с левой стороны листа и на 5 мм с остальных
РЕКОМЕНДАЦИЯ ПО РАЗМЕЩЕНИЮ ИНФОРМАЦИИ НА ЛИСТАХ ЧЕРТЕЖЕЙ МАРКИ В • на поле (1) изображение варианта генплана ОСКа • на поле (2) экспликация зданий и сооружений к варианту генплана • на поле (3) технико-экономические показатели варианта Пример заполнения экспликации
РЕКОМЕНДАЦИИ ПО РАЗМЕЩЕНИЮ ИНФОРМАЦИИ НА ЛИСТАХ ОСНОВНОГО КОМПЛЕКТА РАБОЧИХ ЧЕРТЕЖЕЙ МАРКИ НВА ИЛИ НКА Первый лист с материалами общих данных с изображением ситуационного плана: • на поле (4) – ситуационный план сетей и сооружений на сетях • на поле (5), (6), (7), (8) – общие данные содержащие ведомость рабочих чертежей основного комплекта, ведомость ссылочных и прилагаемых элементов, условные обозначения и текста общих указаний. ) • на поле (9) – экспликация сетей и сооружений к ситуационному плану Ведомость чертежей основного комплекта марки НВА, размещаемых в поле(5) Ведомость рабочих чертежей марки НКА, размещаемых в поле (5) Форма и ведомость , помещаемой в поле(6) листа марки НВА

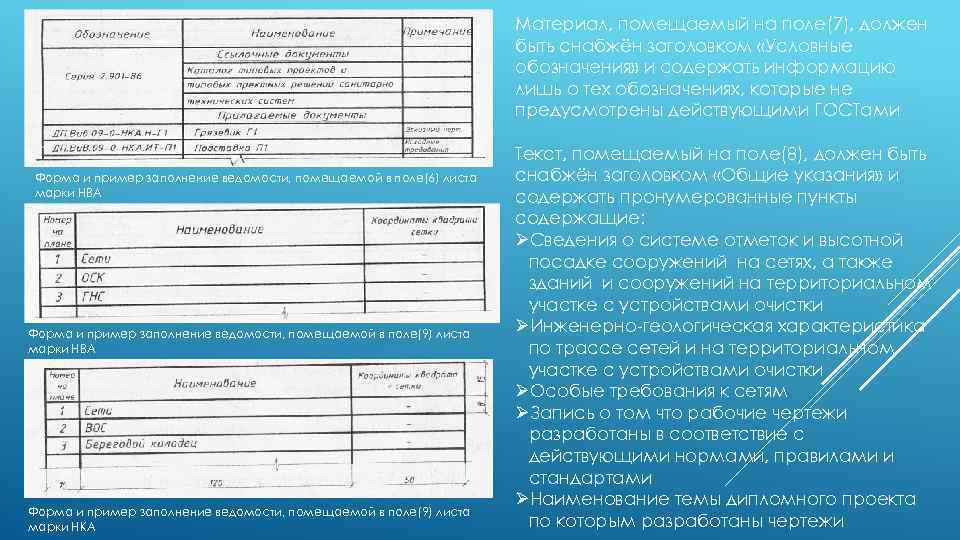

Материал, помещаемый на поле(7), должен быть снабжён заголовком «Условные обозначения» и содержать информацию лишь о тех обозначениях, которые не предусмотрены действующими ГОСТами Форма и пример заполнение ведомости, помещаемой в поле(6) листа марки НВА Форма и пример заполнение ведомости, помещаемой в поле(9) листа марки НКА Текст, помещаемый на поле(8), должен быть снабжён заголовком «Общие указания» и содержать пронумерованные пункты содержащие: ØСведения о системе отметок и высотной посадке сооружений на сетях, а также зданий и сооружений на территориальном участке с устройствами очистки ØИнженерно-геологическая характеристика по трассе сетей и на территориальном участке с устройствами очистки ØОсобые требования к сетям ØЗапись о том что рабочие чертежи разработаны в соответствие с действующими нормами, правилами и стандартами ØНаименование темы дипломного проекта по которым разработаны чертежи

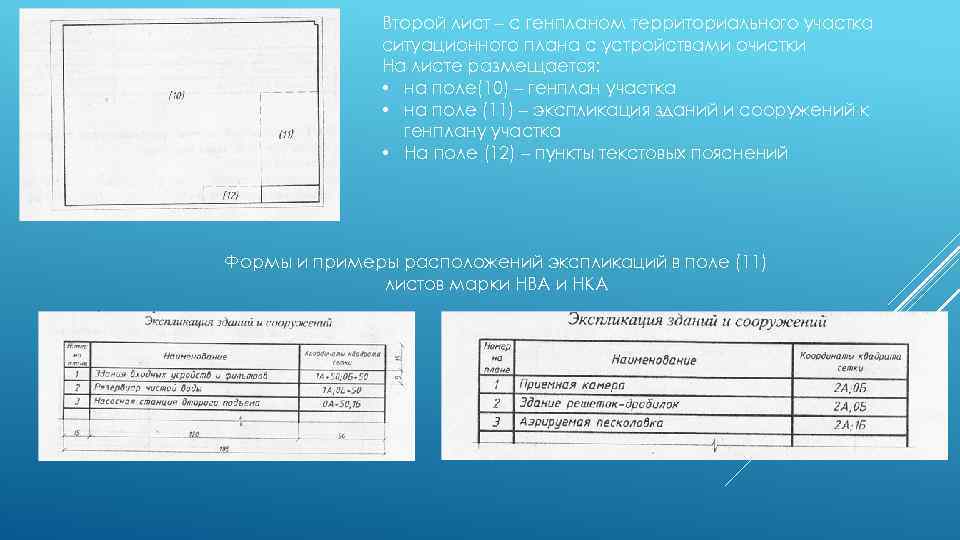

Второй лист – с генпланом территориального участка ситуационного плана с устройствами очистки На листе размещается: • на поле(10) – генплан участка • на поле (11) – экспликация зданий и сооружений к генплану участка • На поле (12) – пункты текстовых пояснений Формы и примеры расположений экспликаций в поле (11) листов марки НВА и НКА

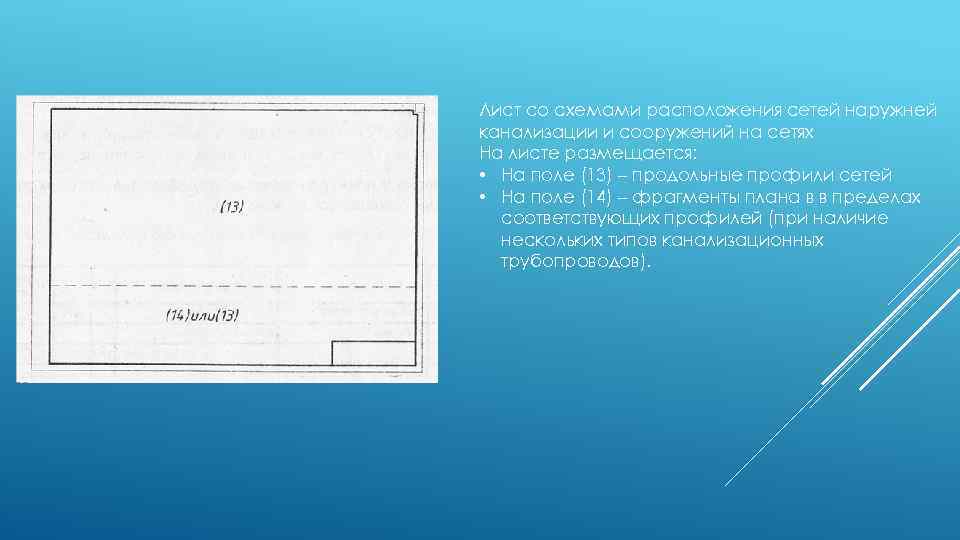

Лист со схемами расположения сетей наружней канализации и сооружений на сетях На листе размещается: • На поле (13) – продольные профили сетей • На поле (14) – фрагменты плана в в пределах соответствующих профилей (при наличие нескольких типов канализационных трубопроводов).

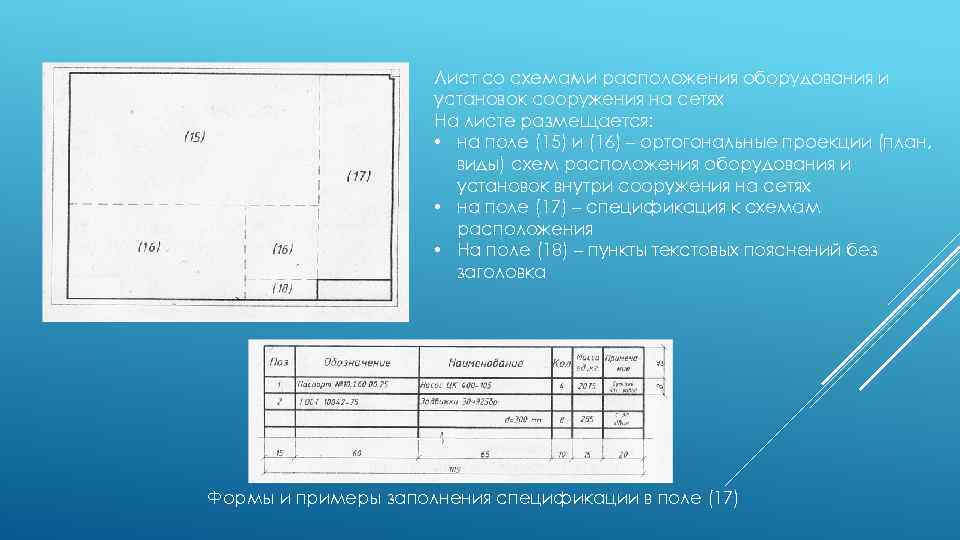

Лист со схемами расположения оборудования и установок сооружения на сетях На листе размещается: • на поле (15) и (16) – ортогональные проекции (план, виды) схем расположения оборудования и установок внутри сооружения на сетях • на поле (17) – спецификация к схемам расположения • На поле (18) – пункты текстовых пояснений без заголовка Формы и примеры заполнения спецификации в поле (17)

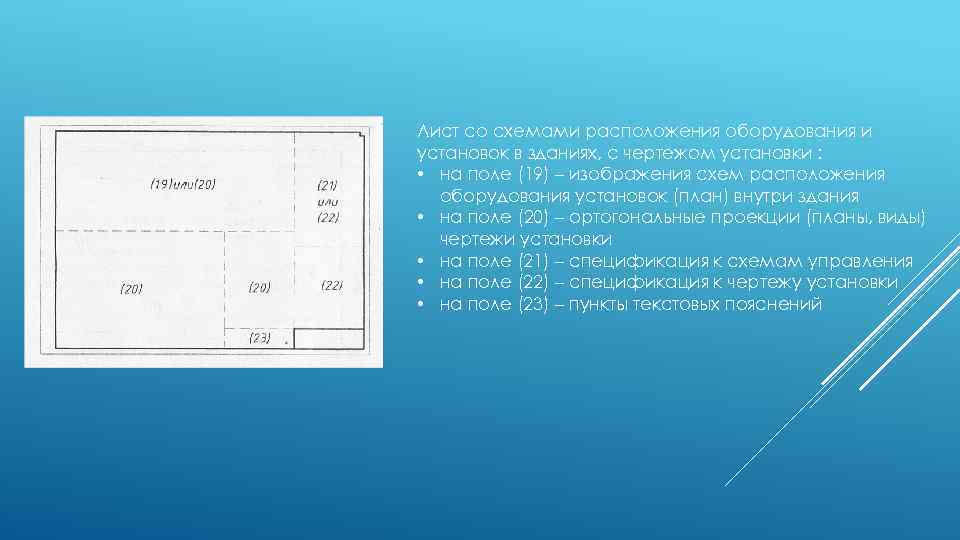

Лист со схемами расположения оборудования и установок в зданиях, с чертежом установки : • на поле (19) – изображения схем расположения оборудования установок (план) внутри здания • на поле (20) – ортогональные проекции (планы, виды) чертежи установки • на поле (21) – спецификация к схемам управления • на поле (22) – спецификация к чертежу установки • на поле (23) – пункты текстовых пояснений

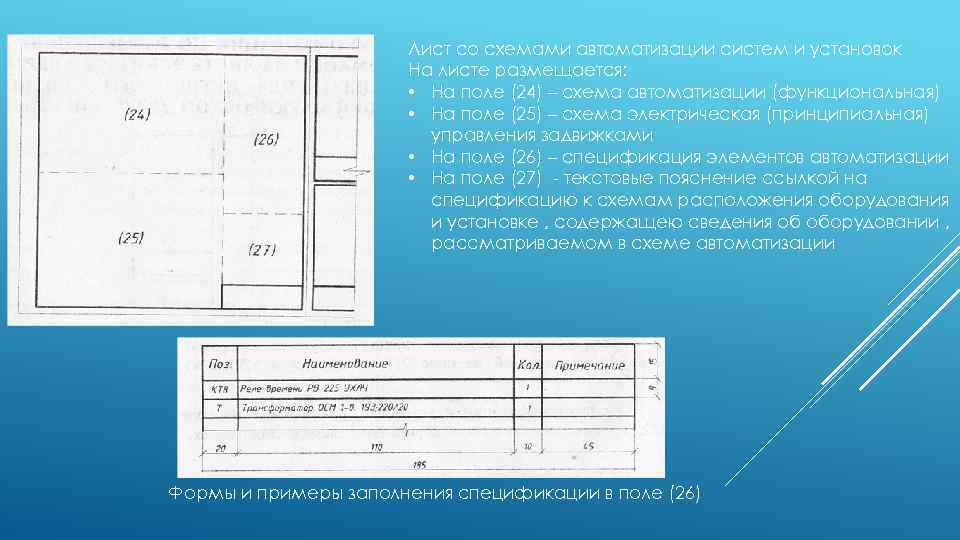

Лист со схемами автоматизации систем и установок На листе размещается: • На поле (24) – схема автоматизации (функциональная) • На поле (25) – схема электрическая (принципиальная) управления задвижками • На поле (26) – спецификация элементов автоматизации • На поле (27) - текстовые пояснение ссылкой на спецификацию к схемам расположения оборудования и установке , содержащею сведения об оборудовании , рассматриваемом в схеме автоматизации Формы и примеры заполнения спецификации в поле (26)
РЕКОМЕНДАЦИИ ПО РАЗМЕЩЕНИЮ ИНФОРМАЦИИ НА ЛИСТЕ ЭСКИЗНОГО ЧЕРТЕЖА ОБЩЕГО ВИДА НЕТИПОВОГО ИЗДЕЛИЯ С ОБЩЕЙ МАРКИРОВКОЙ НВА. Н ИЛИ НКА. Н На листе размещается: • На поле (28) – ортогональные проекции расположения изделия , узлы и детали изделия, в объеме достаточном для задания на разработку деталировочного чертежа конструкторской документации • На поле (29) – пункты текста технического требования, необходимые для понимания устройства изделия

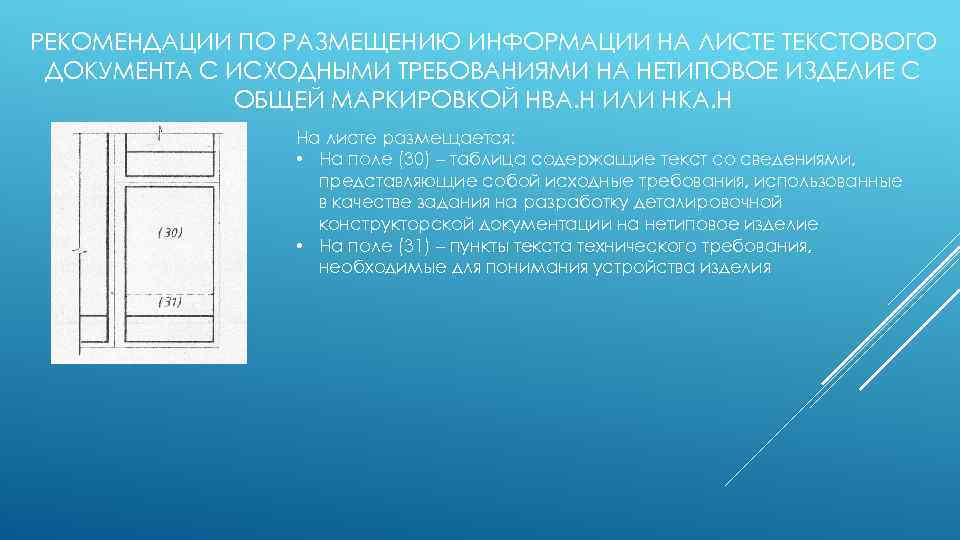

РЕКОМЕНДАЦИИ ПО РАЗМЕЩЕНИЮ ИНФОРМАЦИИ НА ЛИСТЕ ТЕКСТОВОГО ДОКУМЕНТА С ИСХОДНЫМИ ТРЕБОВАНИЯМИ НА НЕТИПОВОЕ ИЗДЕЛИЕ С ОБЩЕЙ МАРКИРОВКОЙ НВА. Н ИЛИ НКА. Н На листе размещается: • На поле (30) – таблица содержащие текст со сведениями, представляющие собой исходные требования, использованные в качестве задания на разработку деталировочной конструкторской документации на нетиповое изделие • На поле (31) – пункты текста технического требования, необходимые для понимания устройства изделия
Рекомендации по размещению информации на листах чертежей с общей марок Тнк или Тнв Лист со стройгенпланом участка с устройством очистки На листе размещается: • На поле (32) – изображения стройгенплана ВОС или ОСКа • На поле (33) – экспликация постоянных и временных зданий или сооружений на стройгенплане ВОС или ОСКа • На поле (34) – технико-экономически показатели • На поле (35) – условные обозначения • На поле (36) – пункты текстовых пояснений

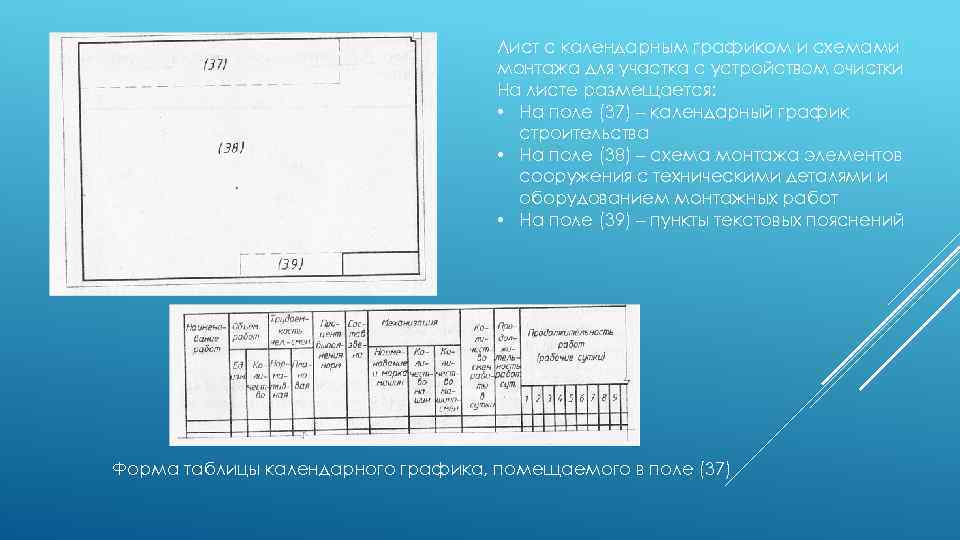

Лист с календарным графиком и схемами монтажа для участка с устройством очистки На листе размещается: • На поле (37) – календарный график строительства • На поле (38) – схема монтажа элементов сооружения с техническими деталями и оборудованием монтажных работ • На поле (39) – пункты текстовых пояснений Форма таблицы календарного графика, помещаемого в поле (37)

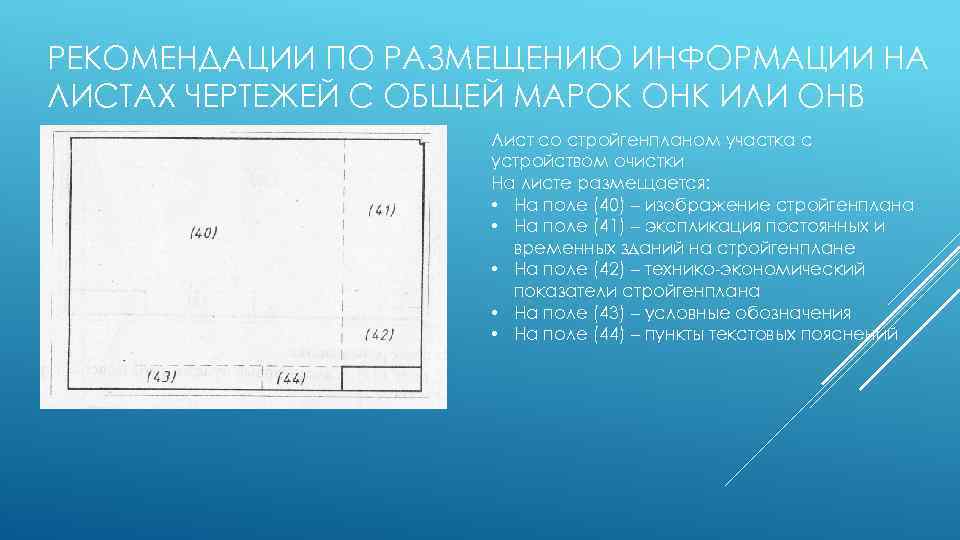

РЕКОМЕНДАЦИИ ПО РАЗМЕЩЕНИЮ ИНФОРМАЦИИ НА ЛИСТАХ ЧЕРТЕЖЕЙ С ОБЩЕЙ МАРОК ОНК ИЛИ ОНВ Лист со стройгенпланом участка с устройством очистки На листе размещается: • На поле (40) – изображение стройгенплана • На поле (41) – экспликация постоянных и временных зданий на стройгенплане • На поле (42) – технико-экономический показатели стройгенплана • На поле (43) – условные обозначения • На поле (44) – пункты текстовых пояснений

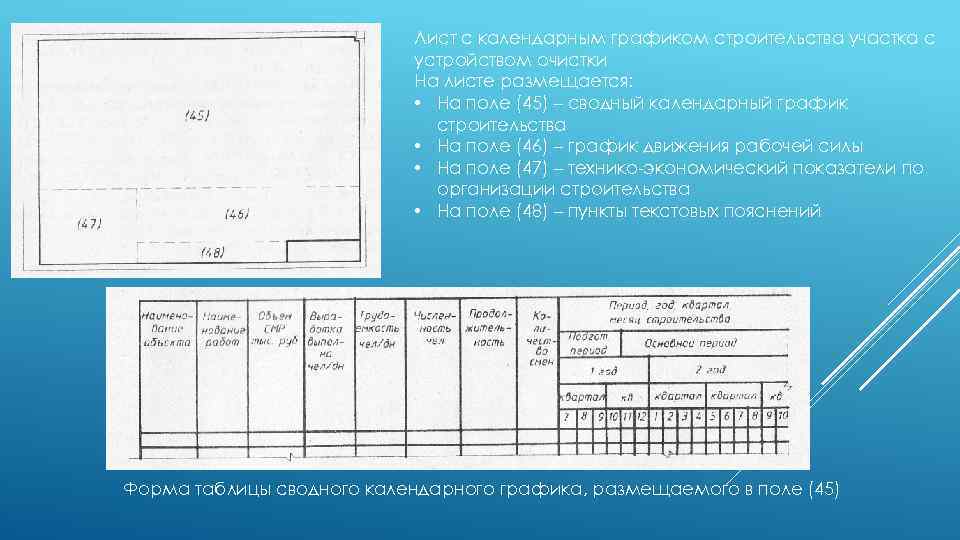

Лист с календарным графиком строительства участка с устройством очистки На листе размещается: • На поле (45) – сводный календарный график строительства • На поле (46) – график движения рабочей силы • На поле (47) – технико-экономический показатели по организации строительства • На поле (48) – пункты текстовых пояснений Форма таблицы сводного календарного графика, размещаемого в поле (45)
