ПЗ 1 _Основные требования к чертежам 97-2003.ppt
- Количество слайдов: 28
ОБЩИЕ СВЕДЕНИЯ ПО ГРАФИКЕ
ЛИТЕРАТУРА Б. В. Будасов, В. П. Каминский «Строительное черчение» Короев Ю. И. «Строительное черчение и рисование» Левицкий В. С. «Курс машиностроительного черчения» Чекмарев А. А. Начертательная геометрия и черчение Чекмарев А. А. «Инженерная графика»
ЛИТЕРАТУРА Мерзон Э. Д. и др. «Машиностроительное черчение» Левицкий В. С. «Машиностроительное черчение и автоматизация выполнения чертежей» Попова Г. Н. , Алексеев С. Ю. «Справочник по машиностроительному черчению» Брилинг Н. С. «Справочник по инженерностроительному черчению» Чекмарев А. А. , Осипов В. К. «Справочник по машиностроительному черчению»

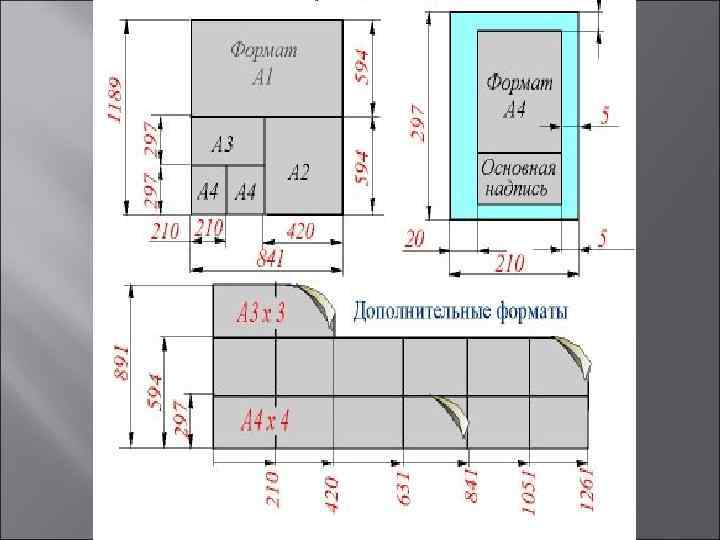

ФОРМАТЫ. ГОСТ 2. 301 -68* Обозначение формата Размеры сторон формата, мм А 0 841 1189 (1 кв. м ) А 1 594 841 А 2 420 594 А 3 297 420 А 4 210 297

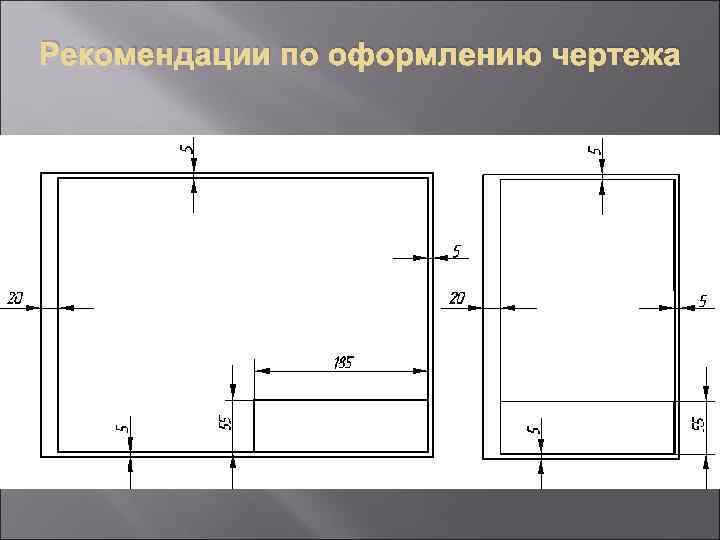

Рекомендации по оформлению чертежа
Основная надпись на чертежах
Основная надпись на чертеже
МАСШТАБЫ. отношение линейных 2. 302 -68* Масштабом называется размеров изображения предмета на чертеже к его действительным параметрам Масштабы 1: 2; 1: 2, 5; 1: 4; 1: 5; 1: 10; уменьшения 1: 15; 1: 20; 1: 25; 1: 40; 1: 50; 1: 100; 1: 200; 1: 400; 1: 500; 1: 800; 1: 1000 т. д. Натуральная 1: 1 величина Масштабы увеличения 2: 1; 2, 5: 1; 4: 1; 5: 1; 10: 1; 20: 1; 40: 1; 50: 1; 100: 1
Линии чертежа. ГОСТ 2. 303 -68
Шрифт чертежный: прямой наклонный ( 75 )

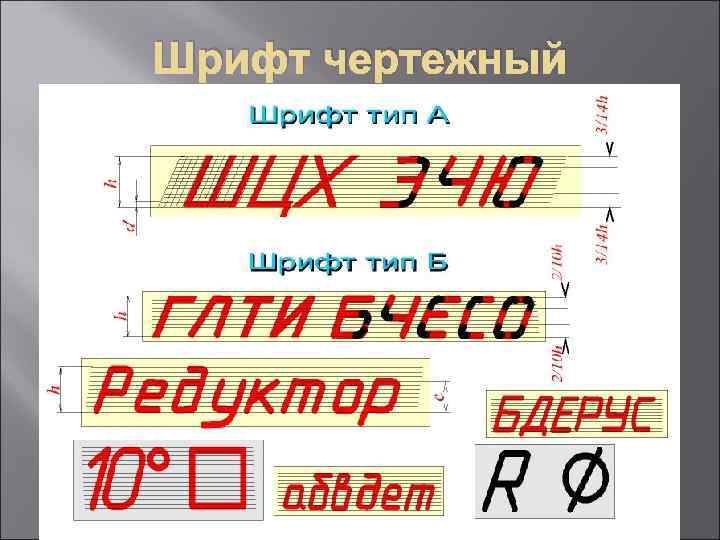

Шрифт чертежный
ПАРАМЕТРЫ ШРИФТА ЧЕРТЕЖНОГО ТИПА Б

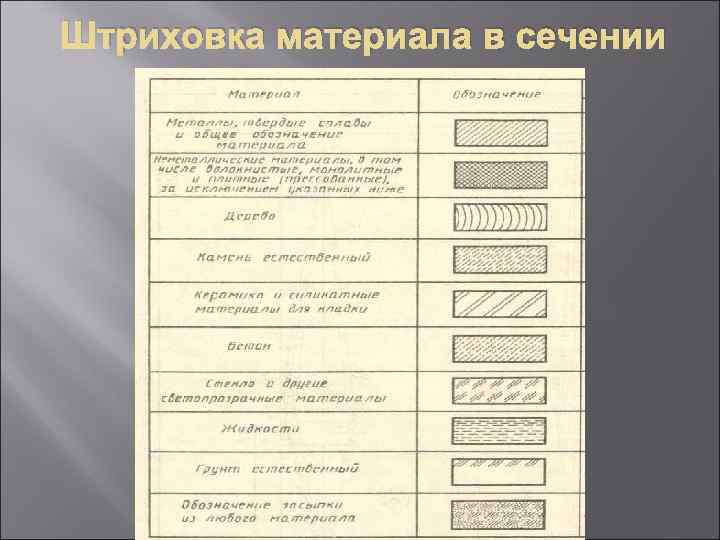

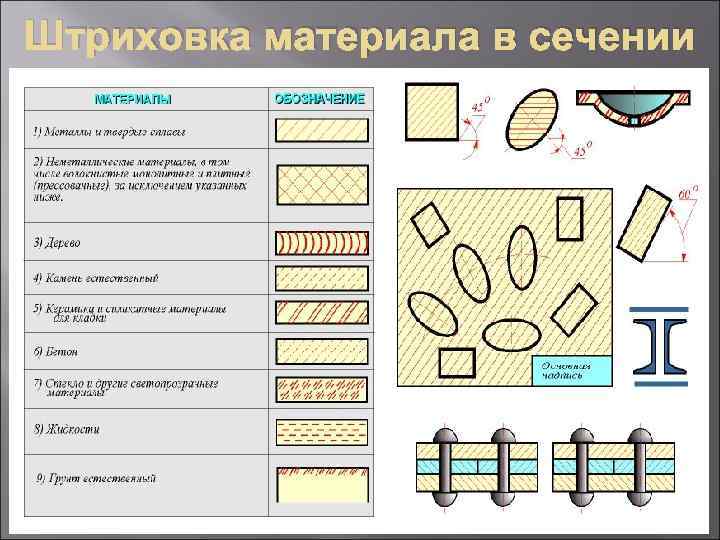

Штриховка материала в сечении
Штриховка материала в сечении
Длина хорды при делении окружности на равные части Число делений на окружности 3 4 5 6 7 8 9 Длина хорды Число делений на окружности Длина хорды 0, 866 d 0. 707 d 0. 588 d 0. 500 d 0. 434 d 0. 383 d 0. 342 d 10 11 12 13 14 15 16 0. 309 d 0. 282 d 0. 259 d 0. 239 d 0. 222 d 0. 208 d 0. 195 d
Последовательность построения внутреннего сопряжения двух окружностей
Последовательность построения внешнего сопряжения двух окружностей
Сопряжение двух прямых линий А и В - точки сопряжения Rс - радиус сопряжения

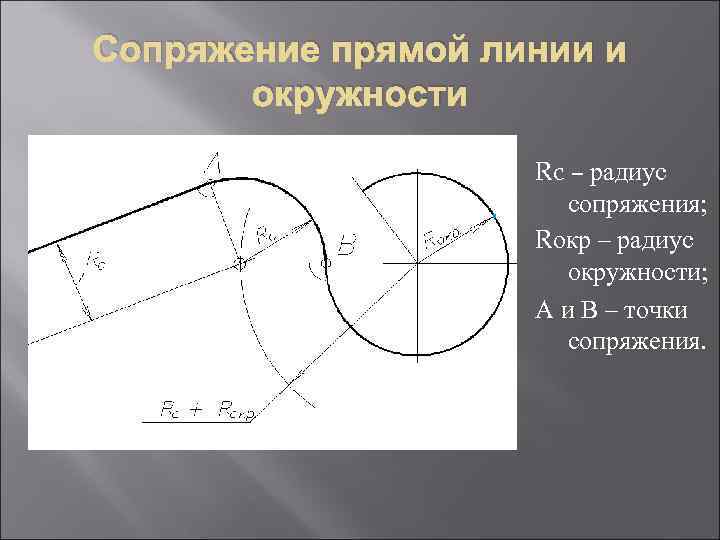

Сопряжение прямой линии и окружности Rc – радиус сопряжения; Rокр – радиус окружности; А и В – точки сопряжения.

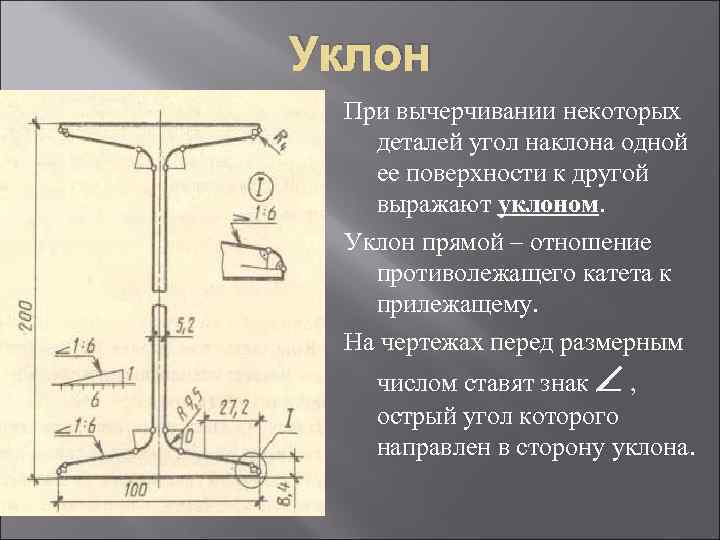

Уклон При вычерчивании некоторых деталей угол наклона одной ее поверхности к другой выражают уклоном. Уклон прямой – отношение противолежащего катета к прилежащему. На чертежах перед размерным числом ставят знак , острый угол которого направлен в сторону уклона.

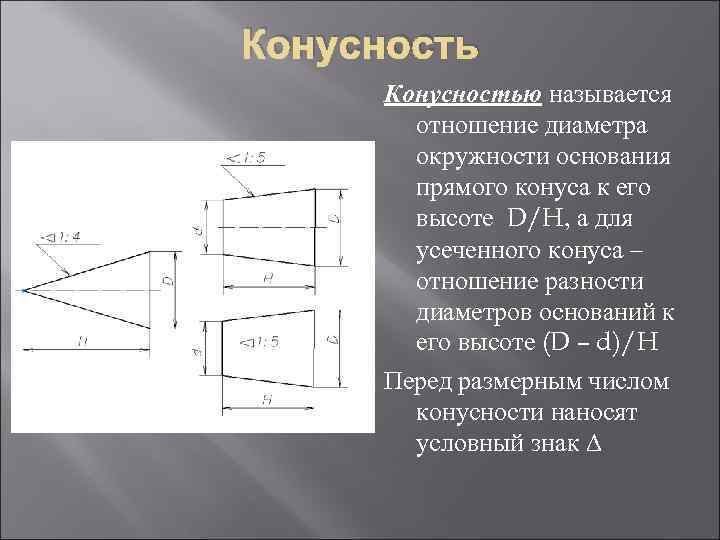

Конусностью называется отношение диаметра окружности основания прямого конуса к его высоте D/H, а для усеченного конуса – отношение разности диаметров оснований к его высоте (D – d)/H Перед размерным числом конусности наносят условный знак

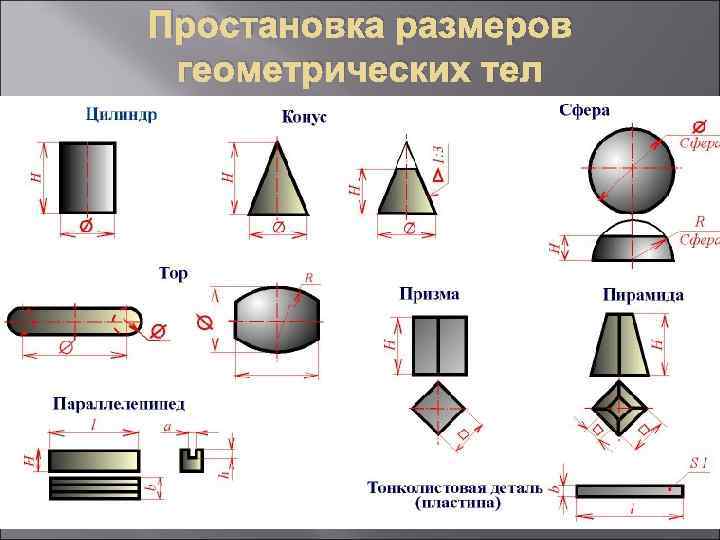

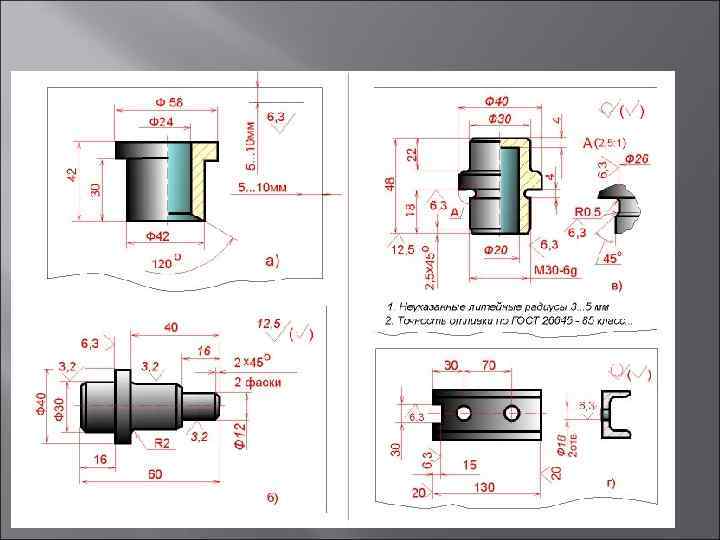

Простановка размеров геометрических тел

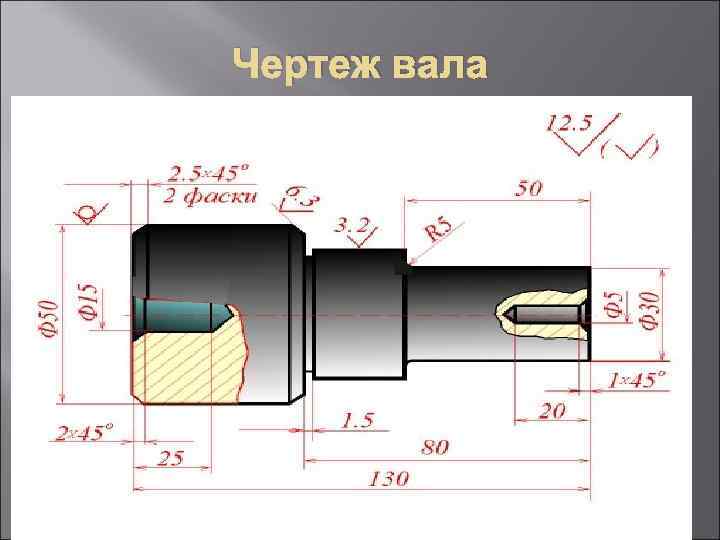

Чертеж вала

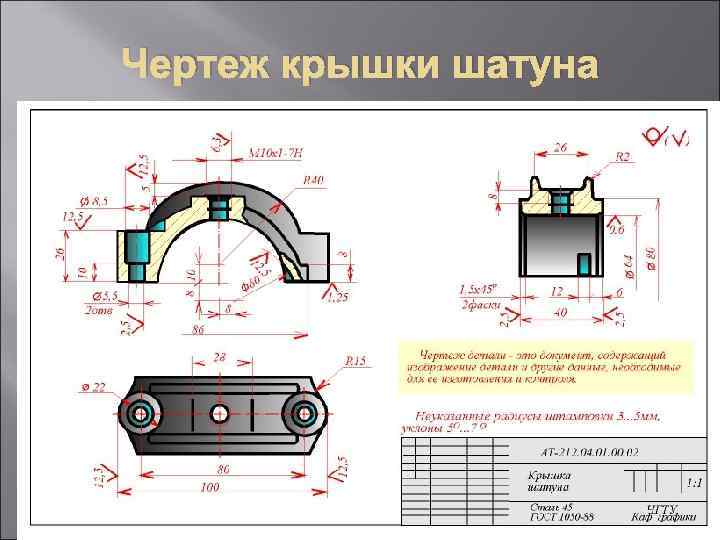

Чертеж крышки шатуна

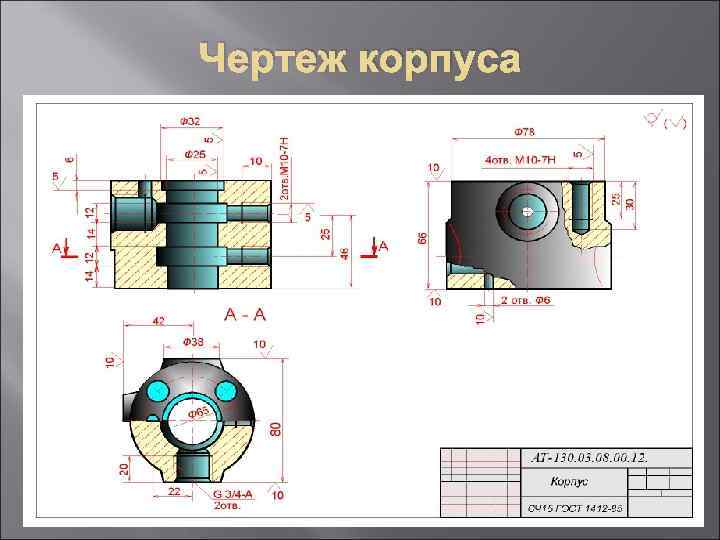

Чертеж корпуса

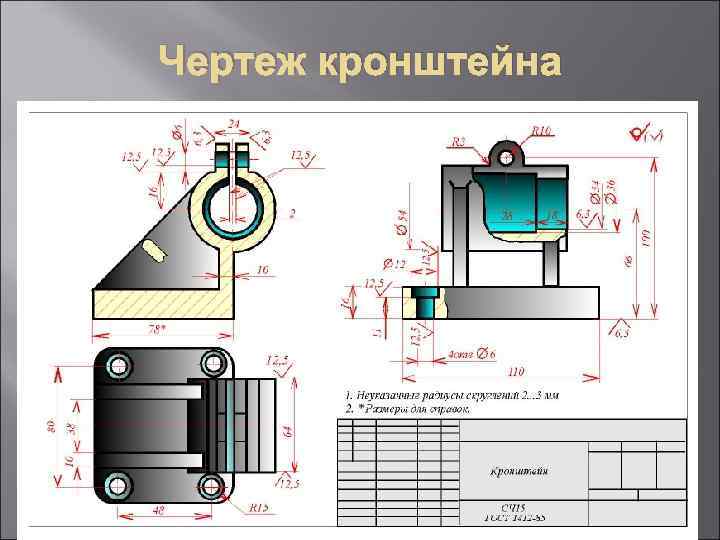

Чертеж кронштейна
